MAPGIS图像配准
. MAPGIS图像配准
2.1. 栅格图像

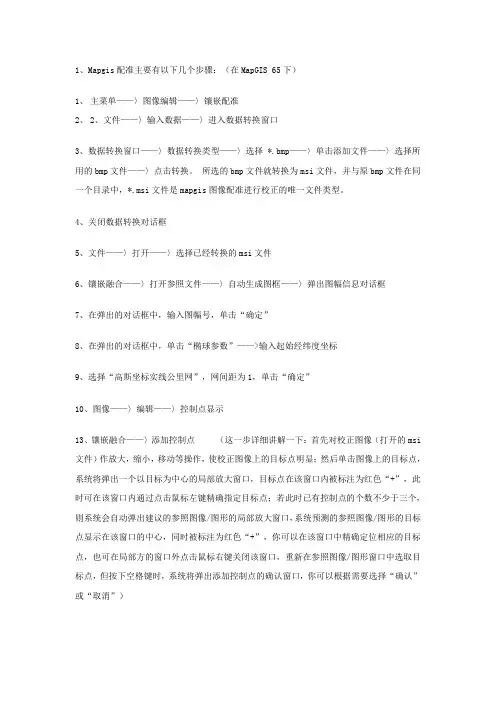

1.打开MapGIS主界面，点击“图像处理”----“图像分析”模块。

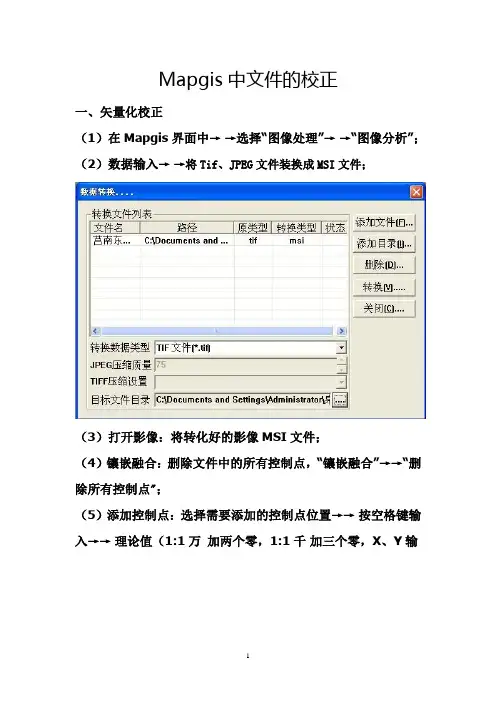

2.点击“文件”--“数据输入”，将其他栅格图像(bmp,jpg,tif等)转换为msi格式，选择转换数据类型，点击添加文件，添加要转换的文件到转换文件列表中，点击转换即可。
以下操作是在镶嵌融合菜单下进行
2.打开参照图像或者是点、线、面文件
3.系统会自动显示4个控制点，可以对控制点进行修改，也可以删除控制点后自己添加
4.开始添加控制点。
选添加控制点命令。利用右键切换放大和指针，左键选控制点位置，左右键来回切换进行选点，确保精度，用空格确定；然后在参照文件上选与控制点相对应的位置，方法同上，用空格确定，将有对话框提示，确定即可。
5.用以上方法继续添加其它的控制点，控制点数至少四个。可以选控制点预览命令，浏览控制点，保存控制点文件。
6.选中校正预览命令
7.选校正参数命令进行设置，默认即可。
8.选影像精校正命令，即可生成所需文件。
2.2. 矢量矫正
1.打开MapGIS主界面，打开误差校正模块。
2.打开需要配准的图层
3.打开菜单“控制点”->“设置控制点参数”，设置参数，可以选择完控制点之后统一输入理论坐标。
4.打开菜单“控制点”->“选择采集文件”，即控制点从所选择的图层文件中选取。
5.打开菜单“控制点”->“添加校正控制点”，弹出是否新建控制点文件的对话框，选择“是”
6.然后在工作区中添加控制点（一般选择坐标格网交叉点或者道路交叉点，水系交叉点等显著地物），如此重复添加控制点，一般不少于4个控制点。
7.打开菜单“控制点”->“编辑校正控制点”，弹出如下对话框，在理论X,理论Y值中输入对应控制点的理论值
8.点击7步骤中的“保存”按钮，将上面的配准坐标文件保存下来以备以后使用。
9.点击7步骤中的“校正”按钮，弹出如下对话框，然后选择所有要配准的图层。
10.然后右键点击工作区，复位窗体，可以看到新坐标的图幅范围。
11.保存所有图层即完成。
3. MAPINFO软件
3.1. 栅格配准
1. 打开正在编辑的文件.
2. 文件菜单的打开，选择栅格图象格式（raster image），选择jpg图像文件.
3. 出现mapinfo对话窗，其显示有两个按钮，选择配准图像按钮（register）.
4.在预览的jpg图像的左上角点击，然后直接确认弹出的对话框。点击添加按钮，点击右上角，直接确认弹出窗口。添加，其余两角点。
5. 在mapinfo窗口的对话窗上选中其中一个配准点，不要关闭该对话框。选mapinf主窗口的表（table）菜单的raster子菜单的从地图上选定控制点。依次完成其它点的定位。
3.2. 矢量配准

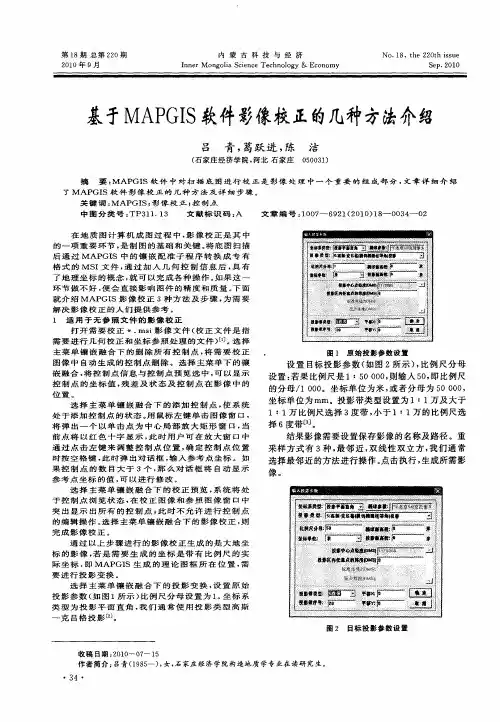

MAPGIS几何校的正两种方法 一、mapgis主菜单图像处理中的图像分析， 首先，将JPEG文件转化为msi文件。具体操作如下： 1，文件，数据输入，转换数据类型，选择JPEG文件，添加文件，转换，选择保存位置。 其次，进行坐标校正 2，打开图像分析，文件，打开影像，镶嵌融合，控制点信息，选中控制点，一个一个删除控制点。 3，在四个角有公里网相交的点添加控制点，在弹出的小窗口中较准确的选择控制点位置，按空格键，按照地质图中公里网数值输入X、Y坐标，确定，是。按照上面的步骤再增加两个控制点， 4，镶嵌融合，校正预览，影像校正，选择粗校正的文件保存位置。 5，然后按照第3步骤均匀的增加17个控制点，镶嵌融合，校正参数，选择多项式参数为二次多项式，影像精校正，选择精校正之后的文件存储位置。（选作） 再次，将JPEG文件矢量化 6，mapgis主菜单图像处理中图形处理，新建工程，连着三个确定，添加项目，选择文件型为mapgis图形文件（msi），选择粗校正文件，建立图层对图片进行矢量化。 最后，进行投影变化 7，mapgis主菜单图像处理中实用服务，投影变化，投影转换有两种办法，一种是单个文件进行转换，另一种是成批文件投影转换，首先，介绍第一种方法 7.1，文件，打开文件，选择wp、wt、wl其中的一种，再在矢量化结果中的文件夹中选择其中的某一个图层，P投影转换，设置当前地图参数，进行投影变换。 7.2，P投影转换，B成批文件投影转换，投影文件/目录，选择矢量化的文件，当前投影参数，设置好之后点开始投影，确定，此种方法会覆盖原有的矢量化文件（做好备份）。二、 7，第一种方法精校正完成以后，mapgis主菜单图像处理中图形处理，新建工程，连着三确定，添加项目，选择文件类型为mapgis图形文件（msi），选择精校正文件，建立图层对图片进行矢量化。 8，其他，整图变换，键盘输入参数K，变换类型全打钩，给定原点变换打钩，远点X、Y 输入地质图左下角公里值相交点的坐标，参数输入中，位移参数X、Y为原图的左下角相同点与矢量化的图相同点之间的差值，输入之后，确定。
图像 在ArcGIS中配准（TIF、JPEG）栅格图像 在ArcGIS中配准（TIF、JPEG）栅格图像最好不要压缩，越精确地图的矢量化原精确，使用ArcGIS 9.2 Desktop完成。 栅格图像的校正和坐标系确定 启动ArcMap，新建一个新工程，右键Layers选择Add Data…添加TIF图像，将出现如下提示（如果提示无法加载rester data时请安装ArcGIS Desktop SP3补丁），单击Yes确定，加载图像后提示图像没有进行配准，确定然后配准图像。 图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在配准之前最好先保存工程。 在File菜单下打开Map Properties编辑地图属性，Data Source Options可设置保存地图文件的相对路径和绝对路径。（这里选择相对路径以确保将工程复制到其他机器可用）。 配准前要先读懂地图，望都县土地利用现状图采用1954北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115度附近，那么按6度分带属于20带中央经线117度，按3度分带属于38带。从图框看到的公里数发现没有带号，应该是公里数。 这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的Add Control Ponit工具（先掉Auto Adjuest 选项），添加4个点控制点。 然后编辑Link Table中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的Auto Adjuest”图像即进行校正这时可看到参差值这里是0.00175（Total RMS）非常小说明配准较为精确。单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。 给校准后的地图选择适合的坐标系，右键Layers打开Properties对话框属性对话框选择投影坐标系，（Prokected Coordinate Systems）展开Predefined/ Prokected Coordinate Systems/Gauss Kruger/Beijing 1954下找Beijing 1954 GK Zone 20坐标系（高斯克里克投影20带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。 最后保存校正重新生成采样数据，单击“Georeferencing”工具条的“Rectify”菜单矫正并
图像配准定义为：对从不同传感器、不同时相、不同角度所获得的两幅或多幅图像进行最佳匹配的处理过程[2]。图像配准需要分析各分量图像上的几何畸变，然后采用一种几何变换将图像归化到统一的坐标系统中。在配准过程中，通常取其中的一幅图像作为配准的标准，称之为参考图像；另一幅图像作为配准图像。 图1-1 图像配准的基本流程 图1-2 图像配准方法分类
根据配准使用的特征，图像配准的方法大致可分为三类： (1)基于图像灰度的配准算法。首先从参考图像中提取目标区作为配准的模板，然后用该模板在待配准图像中滑动，通过相似性度量(如相关系数法、差的平方和法、差的绝对值法、协方差法)来寻找最佳匹配点。 (2)基于图像特征的配准算法。该算法是以图像中某些显著特征(点、线、区域)为配准基元，算法过程分为两步：特征提取和特征匹配。首先从两幅图像中提取灰度变化明显的点、线、区域等特征形成特征集。然后在两幅图像对应的特征集中利用特征匹配算法尽可能地将存在对应关系的特征对选择出来。对于非特征像素点利用插值等方法作处理推算出对应匹配关系，从而实现两幅图像之间逐像素的配准。 (3)基于对图像的理解和解释的配准算法。这种配准算法不仅能自动识别相应像点，而且还可以由计算机自动识别各种目标的性质和相互关系，具有极高的可靠性和精度。这种基于理解和解释的图像配准涉及到诸如计算机视觉、模式识别、人工智能等许多领域。不仅依赖于这些领域中理论上的突破，而且有待于高速度并行处理计算机的研制。 从自动化角度来看，可以将配准过程分为自动、半自动和手动配准。 存在问题：如何提高图像的配准速度将是大范围遥感图像自动配准问题的要点；选取何种自动配准方案以保证图像的配准精度将是大范围遥感图像自动配准问题的另一要点。 2(,)[1((, f x y g f h x y 其中，h表示二维空间坐标变换。g表示灰度或辐射变换，描述因传感器类型的不同以及成像时气候等环境的影响所带来的图像灰度的变换。配准问题的实质就是要找到最优的空域变换h和灰度变换g，使得上述的等式成立，从而找到配准变换的参数 特征空间的选择通常要考虑以下几个因素：相似性；空间分布；唯一性。 在自动图像配准中对特征的理解可以分为两类。(1)基于灰度的方法：基于灰度的方法将重点放在特征匹配上，在其过程中并没有真正提取特征。一般所说的模板匹配法就是这种方法的代表。这种方法实际上将图像的灰度分布直接作为特征而构成匹配的基础。(2)基于特征的方法：基于特征的方法需要在图像中提取显著的特征：区域(森林、湖泊、农田等)、线(区域的边界、道路等)和点(区域的角
地图屏幕数字化 巨鹿整饰 一、实习目的 掌握栅格图像配准、图像格式转换、图例板建立、属性结构建立及地图屏幕数字化的方法和步骤。 二、实习内容 利用给定的土地利用遥感影像图（文件名巨鹿整饰.JPG），转换为MapGIS 的Msi格式，配准并通过鼠标手工跟踪显示在屏幕上的栅格图象来创建矢量地图对象。 三、实习要求 地图屏幕数字化按层进行，地图要素分层及文件名如下： 1.线状地物（线状要素，文件名XZDW） 2.地类界限（线状要素，文件名DLJX） 3.行政界限（线状要素，文件名XZJX） 4.地物注记（点状要素，文件名DWZJ） 5.地类图斑（面状要素，文件名DLTB） 四、实习步骤 1．格式转换 MAPGIS所支持的是MSI影像格式，因此在数字化之前必须将其他格式的数据转换为MSI影像格式。这步工作是在MAPGIS的图像分析模块中进行的。在图像分析模块窗口中，打开文件菜单，鼠标单击数据输入子菜单，在出现的文件转换窗口中添加要转换的图像文件，并在转换数据类型栏中选择JPG文件，点击文件转换命令，图像被转换为MSI格式。 图1 2.影像校正 该操作在图像处理模块中完成。图像配准是进行适量化前非常重要的一个步骤，MapGIS的图像配准是在图像处理的镶嵌配准模块中进行的。 2.1输入控制点
在图像配准对话框的图像上选择一点（经纬线交点）并单击鼠标，按下空格键，然后在弹出的编辑控制点对话框中键入该点对应的实际坐标值（经纬度）（如图所示）。每个控制点有一个标号，指示控制点的名称，如“P t1”等。一般输入4个控制点，但应当注意其中任意三个控制点不能在一条直线上。 图2 图3
MAPGIS图像配准 . MAPGIS图像配准 2.1. 栅格图像 1.打开MapGIS主界面，点击“图像处理”----“图像分析”模块。 2.点击“文件”--“数据输入”，将其他栅格图像(bmp,jpg,tif等)转换为msi格式，选择转换数据类型，点击添加文件，添加要转换的文件到转换文件列表中，点击转换即可。 以下操作是在镶嵌融合菜单下进行 2.打开参照图像或者是点、线、面文件 3.系统会自动显示4个控制点，可以对控制点进行修改，也可以删除控制点后自己添加 4.开始添加控制点。 选添加控制点命令。利用右键切换放大和指针，左键选控制点位置，左右键来回切换进行选点，确保精度，用空格确定；然后在参照文件上选与控制点相对应的位置，方法同上，用空格确定，将有对话框提示，确定即可。 5.用以上方法继续添加其它的控制点，控制点数至少四个。可以选控制点预览命令，浏览控制点，保存控制点文件。 6.选中校正预览命令 7.选校正参数命令进行设置，默认即可。 8.选影像精校正命令，即可生成所需文件。 2.2. 矢量矫正 1.打开MapGIS主界面，打开误差校正模块。 2.打开需要配准的图层 3.打开菜单“控制点”->“设置控制点参数”，设置参数，可以选择完控制点之后统一输入理论坐标。 4.打开菜单“控制点”->“选择采集文件”，即控制点从所选择的图层文件中选取。 5.打开菜单“控制点”->“添加校正控制点”，弹出是否新建控制点文件的对话框，选择“是” 6.然后在工作区中添加控制点（一般选择坐标格网交叉点或者道路交叉点，水系交叉点等显著地物），如此重复添加控制点，一般不少于4个控制点。 7.打开菜单“控制点”->“编辑校正控制点”，弹出如下对话框，在理论X,理论Y值中输入对应控制点的理论值
图像配准技术方法研究 摘要随着信息技术的迅猛发展，图像配准技术已经在军事、遥感、医学、计算机视觉等多个领域得到了广泛的应用。图像配准技术是图像处理的一个基本问题，它是将不同时间、传感器或视角下获取的相同场景的多幅图像进行匹配的图像处理的过程。三类图像配准的方法大致如下：基于灰度的图像配准方法。基于变换域的图像配准方法。基于特征的图像配准方法。本文将应用这三种方法对图像配准进行研究。并重点研究基于特征的图像配准方法。 关键词图像配准，特征点匹配，灰度插值，控制点的提取 Abstract The technology of image registration is being widely used in the military, remote sensing , medical, computer, visual and any other fields with the rapid development of information technology. The technology of image registration is a kind of process to match different pictures getting from different periods and different cameras but a same scene, it is a basic point to handle the pictures. There are three kinds of ways to do the image registration:According to the level of the color of gray getting from the pictures.According to transforming domains.According to the features The three kinds of ways will be used to discuss the image registration in the thesis, and the way according to the features will be discussed more in the thesis.
图像配准的方法 迄今为止，在国内外的图像处理研究领域，已经报道了相当多的图像配准 研究工作，产生了不少图像配准方法。总的来说，各种方法都是面向一定范围 的应用领域，也具有各自的特点。比如计算机视觉中的景物匹配和飞行器定位 系统中的地图匹配，依据其完成的主要功能而被称为目标检测与定位，根据其 所采用的算法称之为图像相关等等。 图像配准的方式可以概括为相对配准和绝对配准两种：相对配准是指选择 多图像中的一张图像作为参考图像，将其它的相关图像与之配准，其坐标系统 是任意的。绝对配准是指先定义一个控制网格，所有的图像相对于这个网格来 进行配准，也就是分别完成各分量图像的几何校正来实现坐标系的统一。本文 主要研究大幅面多图像的相对配准，因此如何确定多图像之间的配准函数映射 关系是图像配准的关键。通常通过一个适当的多项式来拟合两图像之间的平移、旋转和仿射变换，由此将图像配准函数映射关系转化为如何确定多项式的系数，最终转化为如何确定配准控制点(RCP)。目前，根据如何确定RCP的方法和图像配准中利用的图像信息区别可将图像配准方法分为三个主要类别：基于灰度信 息法、变换域法和基于特征法[25]，其中基于特征法又可以根据所用的特征属 性的不同而细分为若干类别。以下将根据这一分类原则来讨论目前已经报道的 各种图像配准方法和原理。 1基于灰度信息的图像配准方法 基于灰度信息的图像配准方法一般不需要对图像进行复杂的预先处理，而 是利用图像本身具有灰度的一些统计信息来度量图像的相似程度。主要特点是 实现简单，但应用范围较窄，不能直接用于校正图像的非线性形变，在最优变 换的搜索过程中往往需要巨大的运算量。经过几十年的发展，人们提出了许多 基于灰度信息的图像配准方法，大致可以分为三类：互相关法(也称模板匹配法)、序贯相似度检测匹配法、交互信息法。 (1)互相关法
光栅文件坐标配准流程 一、原始纸质图扫描光栅文件 上图为河北西郝庄铁矿区一张纸质1:2000储量估算图扫描后的jpg格式光栅文件（也可为tif、jpg、bmp格式），要在Mapgis中进行光栅文件坐标配准 二、光栅文件坐标配准。 1、生成标准图框。 1）“实用服务”模块→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：
2）以光栅图内图廓左下角X及Y值作为起始公里值，以内图廓右上角X及Y坐标值作为结束公里值，单位为公里。 原图左下角X及Y坐标值为： X=527.65；Y=4084.6； 原图右上角X及Y坐标值为： X=528.60；Y=4085.90；
3）“坐标系”选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅” 4）X坐标值前两位38为3度带带号，原图比例尺为1:2000，网格间距xd及yd均为0.2，网格线类型选“绘制实线坐标线”，各参数输入结果如下图所示： 点击确定，图框自动生成如下图。
“确定” 6）指定存放目录→以“图框”名将点、线、区文件全部存在指定的文件夹中 2、生成MAPGIS内部msi影像文件 1）返回MAPGIS主界面→图像处理→图像分析，
2）文件→数据输入，出现如下对话框： 3）“转换数据类型”处选择要转换光栅文件的类型（如JPG、tif、bmp等）→点“添加文件[F]”选择要转换的光栅文件→“目标文件目录”处点“…”指定转换后的msi影像文件存放目录→点“转换[V]”即生成msi影像文件。
3、光栅文件校正 1）文件→打开影像→选定以上生成的msi影像文件→打开，则装入msi影像文件 2）镶嵌融合→打开参照文件→参照点/线/区文件→选定前面

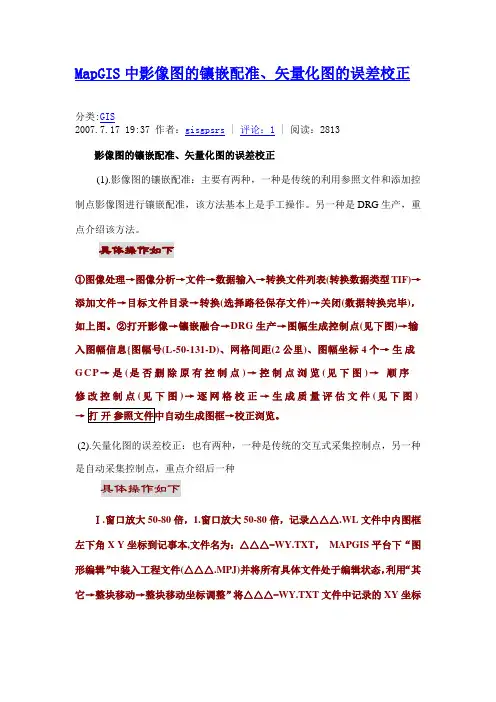

误差校正的操作 在实用服务/误差校正，如下图： 单击误差校正，弹出如下图： 选择文件/打开文件，此处已系统自带例子为例，如下图；
误差校正有三个难点； 1 在文件/打开控制点，此处如果第一次进行误差校正，需要打开控制点，此时也支持新建控制点，给控制点起个名字，然后保存。 2 要分清楚理论值和实际值，理论值指图形应该在的位置，实际值是指图形现在在的位置。如果你想把a图校到b图上，a图较实际值，也就是它现在在的位置；b图叫理论值即a 图应该在的位置。 3 采集搜索范围的设置，是根据实际情况设置的，原则是在理论值的参与校正点的某个点在采集搜索范围内只能有一个点参与校正。 误差校正的原理就是计算机根据采集的实际值的控制点与理论值的相应控制点计算出一个平均的偏移系说，参与校正的点越多校正的就
越准确，理论上三个点确定一个平面，但是实际上参与校正的点至少四个。 由于校正的情况不一样，所以方法也不同，如果你手头上有两幅具有共同点的矢量图，只是比例尺或其他因素造成的不能套和在一起，就用下面的方法，前提是两幅图上必须有相同的同名点，比如a上有c 点，b图上也有c点。 下面介绍具体的校正步骤: 1文件/打开控制点，如下图： 选择打开控制点，如下图：
此时如果是第一次校正，给控制点起名，然后打开，如果以前有控制点可以将其打开进行编辑。 单击打开，弹出如下对话框： 单击是，将控制点保存。 2 控制点/设置空制点参数，如下图；
3控制点/选择采集文件，如下；
本例子标准线文件是理论值，方里网是实际值，我就是想通过误差校正将其他的点线面校到标准线文件框里。 4 添加校正控制点
