一、目的﹕

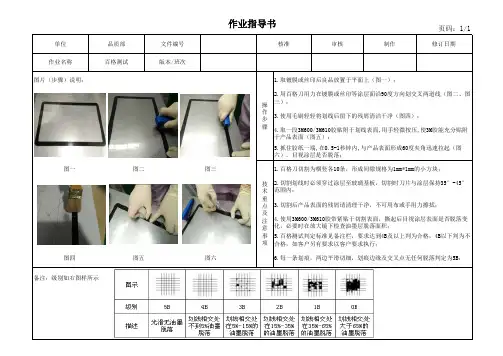

B.将待测产品放置平稳取出百格刀在客户指定的测试位置横向划一刀，然后
再纵向划一刀使之与原划痕交叉并垂直表面划出10×10个1mm1mm×
1mm1mm的小格，用毛刷刷去划痕周边的油漆毛削
观察撕起的胶带百格处油漆脱落之状况根据客户要求作出判断并记录
（舜宇光电）支架电镀品：
确认样品外观和百格刀情况；
用百格刀在待测样品表面划出、用百格刀在待测样品表面划出10
B.
高度卡尺校准作业指导书 1、适用范围 本程序适用于公司高度卡尺的校准。 2、依据 JJG31-1999《高度卡尺检定规程》 3、设备 四等量块、1级平板 4、技术要求 4.1外观 4.1.1高度卡尺表面应镀层均匀，标尺标记应清晰，表蒙透明清洁，不应有锈蚀，碰伤，毛刺，镀层脱落及明显划痕，无目力可见的断线或粗细不匀等以及影响外观质量的其它缺陷。 4.1.2高度卡尺上必须有制造厂名或商标，⑴?标志，分度值和出厂编号。 4.1.3使用中和修理后的高度卡尺，允许有不影响使用准确度的外观缺陷。 4.2各部分相互作用 4.2.1尺框沿尺身移动应手感平稳，不应有阻滞或松动现象。数字显示应清晰，完整，无黑斑和闪跳现象。各按钮功能稳定，工作可靠。 4.2.2紧固螺钉的作用应可靠。微动装置的空程，新制造的应不超过1/4转，使用中和修理 后的应不超过1/2转。 4.3量爪测量面和底座工作面的平面度，应满足下表的规定（单位：mrh 4.4示值变动性：游标尺或圆标尺不超过分度值的1/2。数字显示器的高度尺不超过 0.01mm 4.5显示值稳定性 1h内不超过0.01mm 4.6示值误差应符合下表的规定（单位：mr）i；
5、校准过程 5.1做好高度卡尺校准的准备工作。 5.2将被检卡尺及量块等校准用设备同时置于平板或木桌上，平衡、温度、时间参照 JJG31-1999《高度卡尺检定规程》2.2的规定，并且温度在（20 ± 5）C内，湿度不超过80%。 5.3各部分相互作用 目检观察和手动试验. 5.5测量面的平面度 参照JJG31-1999《高度卡尺检定规程》中3.7.2条款的规定. 5.5示值变动性 在相同条件下，移动尺框，在任意位置上，使量爪测量面与量块或平板重复接触10次并读数。示值变动性以最大、最小读数差确定。 5.6数字显示器的示值稳定性 在测量范围内的任意位置紧固尺框，观察1h内显示值的变化。 5.7示值误差 用3级或六等量块检定。受检点的分布：20,50,100 ;根据实际使用情况可以适当增加受检点位。检定时，量爪应处于允许伸出的最大长度位置，每一受检点应在量爪的里端和外端两位置检定，量块工作面长边和量爪测量面长边应垂直。对划线量爪，只在一个位置上检定，具体参照JJG31-1999《高度卡尺检定规程》。 示值误差的检定应在螺钉紧固和松开两种状态下进行。无论尺框紧固与否，量爪测量面与量块表面接触应能正常滑动。接触时，有微动装置的应使用微动装置。各点示值误差以该点读数值与量块尺寸之差确定。 6注意事项 6.1在使用量块时，应避免手直接接触量块，防止因手过热导致量块长度失真，及手汗导致量块 生锈、腐蚀。 6.2 量块使用完毕 ,应檫洗干净 ,涂上防锈油,存放于干燥器中 7 原始记录 7.1 数显高度卡尺校准原始记录见《高度卡尺校准记录》。
一、总则 为了保证公司员工对设备的规范操作与合理使用,结合公司实际情况,加强对设备的控制,特制定本规程。 二、适用范围 本规程适用于型号为B400N.m的数字扭力测试仪。 三、定义 B型数字扭力测试仪是专为各种类型的手动、电动、气动螺丝紧固工具测定扭力大小的仪器。 测量仪可以顺时针，逆时针工作。 B400型的传感器是与仪器的通道1联接的，测量范围0～400N.m\4.1～40.8kgf.m\14.7～147.6lbf.ft。 精度±0.5% 四、操作步骤 1、控制面板说明：面板中分为电源开关、通道显示窗口、工作方式显式、扭力显示窗口、单位选择、控制开关。 工作方式显示说明： 【PEAK】方式是用来得到和显示最大扭力读数 【TRACK】方式是用来1，设置测量零点；2.跟踪动态扭力读数。 【IMPACT】方式专用于冲击式电动，气动工具测试。 控制开关说明 【LOAD】通道选择，此仪器有三个通道对应三只不同量程的传感器。 【ZERO】零点调整，测量前，必须先在”TRACK”状态下按一下该键，软件自动调零，再选择合适的工作方式。 【MODE】工作方式选择，可选择“PEAK”方式；”TRACK”方式“IMPACT”方式 【CLEAR】用于清除“PEAK”或“IMPACT”工作方式得到的峰值，为下次测量准备。 【UNIT】单位选择，可循环选择。 2、用四个螺丝固定好传感器，用接线将传感器与扭力仪正确链接，扭力仪接上电源。 3、为需待测的扭力工具选择合适可与扭力传感器链接的互换接头。 4、打开电源，用”LOAD”键选择要使用的通道和传感器。 5、用“UNIT”键选择合适的测量单位。 6、在TRACK”状态下，按“ZERO”键设置零点。 7、用“MODE”键选择合适的工作方式。 8、开始测量，记录数据， 五、注意事项 1、不可使用超过最大允许负荷的扭力工具，以免损伤传感器。 2、不要敲打或震击仪器。 3、使用时确定传感器在自由放松状态。 4、避免在有水、油、灰尘、有电气噪音的地方使用。 5、合适的湿度35%～65%RH,合适的温度15～40oC 4、避免在有水、油、灰尘、有电气噪音和液体飞贱的地方使用。 5、仪器使用合适的温度15～40o，合适的湿度35%～65%RH.
光泽度测试作业指导书 保密等级：保密版本/状态：发文号: 编制_______________ 审核_______________ 批准_______________ 日期____________ 日期____________ 日期____________ 2014-11-3 发布2014-11-3 实施
《光泽度测试作业指导书》修订履历表 1目的及适用范围 本标准规定了用反射计以20°、60°或85°几何条件测定色漆漆膜、塑料、陶瓷、石材、纸张或金属材料等平面制品的镜面光泽度的测试方法。本方法不适用于含金属颜料色漆漆膜的光泽测量。
20°几何条件适用于高光泽材料（即60°镜面光泽高于70单位的材料）； 85°几何条件适用于低光泽材料（即60°镜面光泽低于10单位的材料）。2参考标准 GB/T 9754-2007色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜 面光泽的测定 GB/T 8807-1988塑料镜面光泽试验方法 ISO 2813:2014色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定 ASTM D523-2014光泽度测试方法 3仪器设备 三角度光泽度测试仪 生产商：深圳市三诺仪器有限公司型号：SN-206085 4测试条件 4.1测试对象：液体漆样 4.1.1试验用底材（底材应是镜面质量的玻璃，厚度为3mm ,尺寸150 x 100mm , 玻璃最小尺寸至少应等于光照区域的长度）； 4.1.2漆膜涂布器（槽深为150 ± 2 pm的块状涂布器或采用其他施涂方法）； 4.2 20 °、60。和85。镜面光泽的测定方法： 4.2.1 60。条件适用于所有的漆膜，但是对于很高光泽和接近无光泽的漆膜，20°或85。也许更适用。 4.2.2 20 °条件在对高光泽漆膜（即60 °镜面光泽高于70单位的漆膜）的情况能给出更好的分辨率。 4.2.3 85。条件在对于低光泽的漆膜（即60 °镜面光泽低于10单位的漆膜）的情况能给出更好的分辨率。 5测试步骤 5.1校准 本设备共有黑色涂料及白色涂料两个校准模块并附有不同角度下的校准参考 值，在测试之前要对照测试条件对该角度（20。或60。或80 °）进行校准以保证测
编号：SM-ZD-24960 拉力试验机操作规程Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
拉力试验机操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1 检查与调整 1.1 检查电器应用裸铜导线可靠接地，控制元件应完整无损。 1.2 检查移动台上、下行程开关、上钳口保护限位开关、缓冲器上的常开触头，摆杆扬程行程开关应完 好无缺。 1.3 检查调整机器应呈水平状态、摆杆成垂直状态。调整载荷指针和从动指针到零位。 1.4 接通电源，使速度选择为25mm/min，逐一检查移动台上、下囵行程开关是否正常。 1.5 将上钳口固定器推向后方，夹紧上钳口，此时按“位伸”钮，这时移动台应无反映。 1.6 将上钳口固定器松开，开动机器，用手扬起摆杆，使载荷指示机构的指针运转一周后碰到扬程限位开关，此时
移动台应立即停止移动。 1.7 开机时用手扬起摆杆后突然放下，缓冲器的触头应起作用，移动台应立即停止移动，同时摆杆应平衡无冲击回行。 2 测试 2.1 根据测试材料选定相应的载荷范围，使试验的破坏负荷为选用载荷范围的80—90%。 2.2 装夹试样时应用固定器将上钳口固定，试样装夹完毕后必须松开固定器后才能拉伸。 2.3 把延伸尺限位夹移至与延伸尺指针接触，使指针与移动台一齐下降，便于读出下降的距离。 2.4 如需要记录载荷—变形曲线，还应在记录筒上装上记录纸和记录笔。X轴为负荷座标，Y轴为娈形 座标。 2.5 选择好试验速度或使用“无级”档进行位伸。 2.6 试样被拉断后，从动指针即停留在试样最大载荷刻度上。如需要重新作试验，应将从动指针拨回零 位。
化学需氧量（COD）测定仪（JJG975-2002） 校准作业指导书 一、校准项目名称： 化学需氧量测定仪 二、校准依据文件： JJG 975-2002 化学需氧量（COD）测定仪检定规程 三、校准所用标准器名称及技术指标： 名称：温度计； COD溶液标准物质； 电子秒表 四、校准/检测项目： 温度示值误差和温场均匀性 消解时间示值误差 示值误差 重复性 稳定性 五、校准/检测步骤： (一)校准/检测前的准备工作 1、仪器测定COD值原理：在强酸性溶液中，样品在重铬酸钾氧化剂及专用复合催化剂作用下（若 样品中含有氯离子，则需加入掩蔽剂硫酸汞），于165℃密封催化消解样品10min，重铬酸钾被水中有机物还原为三价铬，在波长610nm处测定三价铬含量，再根据三价铬离子的量换算出消耗氧的质量浓度。 2、可提前根据客户提供型号确认是A类仪器还是B类仪器。 A类即分光光度原理：用规定量重铬酸钾在一定条件下氧化水体，使六价铬定量转变成三价铬，利用三价铬在610nm处吸收峰或六价铬在420nm处吸收峰光度法测定COD含量。此类仪器分为消解炉部分和测量部分组成。 B类仪器为电化学原理：用定量的重铬酸钾在一定条件下，加热回流消解样品后，用电解法产生的亚铁离子与剩余的六价铬反应，当六价铬消耗完全时电解结束，根据消耗电量换算COD含量
3、一般情况催化剂和氧化剂、掩蔽剂现场用客户的（因为客户的基本是仪器厂家配备的），若客户没 有足够的也可用自配的。 配制方法如下： a．硫酸溶液： 将100mL密度为1.84g/mL的浓硫酸沿烧杯壁慢慢加入到900mL水中，搅拌均匀，冷却备用。 b．催化剂硫酸银-硫酸溶液： 将5.0g硫酸银加入到500mL浓硫酸中，静止1~2d，搅拌，使其溶解。 c．硫酸汞溶液： 将48.0g硫酸汞分次加入200mL硫酸溶液（a）中，搅拌溶解。 d．重铬酸钾标准溶液：（c（1/6K2Cr2O7）=0.500mol/L） 将优级纯的重铬酸钾在120℃±2℃下干燥至恒重后，称取24.5154g重铬酸钾置于烧杯中， 加入600mL水，搅拌下慢慢加入100mL浓硫酸，溶解冷却后，转移此溶液与1000mL容量瓶中， 摇匀。 e．重铬酸钾标准溶液：（c（1/6K2Cr2O7）=0.160mol/L） 将优级纯的重铬酸钾在120℃±2℃下干燥至恒重后，称取7.8449g重铬酸钾置于烧杯中，加入600mL水，搅拌下慢慢加入100mL浓硫酸，溶解冷却后，转移此溶液与1000mL容量瓶中，摇匀. f．重铬酸钾标准溶液：（c（1/6K2Cr2O7）=0.120mol/L） 将优级纯的重铬酸钾在120℃±2℃下干燥至恒重后，称取5.8837g重铬酸钾置于烧杯中，加入600mL水，搅拌下慢慢加入100mL浓硫酸，溶解冷却后，转移此溶液与1000mL容量瓶中，摇匀。 4、测量前的消解工作： 摇匀混合试剂后，再拧开消解管管盖；量取3mLCOD标准系列溶液，沿管内壁慢慢加入到管中，拧紧管盖，检查有无漏液。 设置好仪器参数后，开始消解（一般165℃消解10-15min），消解完后从加热器中取出消解管，待消解管冷却至60℃左右时，手执管盖颠倒摇动消解管几次，使管内溶液摇匀，静置，冷却至室温。 冷却后将清液倒入比色皿或比色管中开始测量。 (二)仪器的校准 A类仪器检定方法 1、温度示值误差和温场均匀性 消解炉预热1h后，均匀分布选取6个消解孔，将温度计分别插入消解炉中，待温度稳定后，间隔1min 读取一个数共读取3次，求其算数平均值Ti， 按下式计算温度示值误差：△r=T0-T 温场均匀性：W=Tmax-Tmin 2、消解时间示值误差 待仪器稳定后，按下仪器消解键，同时开始计时，待消解结束时停止计时，记下消解时间，重复3次，
1 目的： 正确指导扭矩测试计的操作、使用、维护保养。 2 范围： 本规程适用于本公司生产过程中对电动起子的扭矩进行校正所使用的扭矩测试计的操作。 3扭矩测试计型号： 跟据需要调节扭矩的大小选择对应的扭矩起子（0-1.2N/m、1-5 N/m）。 4校正方法 4.1将要测试扭矩的电动起子取下螺丝刀头，将扭矩调节旋钮逆时针调至最 小，并将转动方向设定为顺时针方向。 4.2选择对应扭矩起子的转接器，将对应电动起子刀头的一端装入电动起子。 4.3跟据紧固件的型号按下表选择扭矩参数：
4.4设定所要求的扭矩：将副标圈的零刻度线对准轴筒刻度的中心线，然后顺 时针旋转套筒增加扭矩，到达所需要的扭矩值处，停下即可。 4.5将扭矩起子的套筒套上转接器对应端。 4.6扭矩起子与电动起子水平放置，固定。 4.7启动电动螺丝刀，观查扭矩起子的轴筒是否与电动起子一起转动。如不转 动，则顺时针调 节电动起子的扭矩旋钮，适当增大扭矩值，再启动电动起子观查扭矩起子的轴筒是否与 电动起子一起转动。反复上述操作，直至扭矩起子的轴筒与电动起子一起转动，此时扭矩起子发出“嗒，嗒，嗒…”的声音，则电动起子的扭矩值达到要求值。 4.8取下扭矩起子与转接器，装入螺丝刀头。电动起子扭矩值设定完成。注意
在此过程中不要转动电动起子的扭矩调节旋钮。 5注意事项 5.1为保证施加的扭矩值准确，在使用过程中，固定位置应始终保持在扭矩起 子手柄的中央部位。 5.2使用过程中，不要随便转动扭矩起子的轴筒部位，以防影响准确度。 5.3调节有刻度的轴筒时。不允许超出刻度范围，以防引起内部机构的损坏。 5.4每次使用完毕后应将扭矩设定在最小位置。 编制：审核：批准：
数显扭矩测试仪操作规程 编号：QP-RZ-GM09-01 1.试验名称： 1.1各类电动、气动螺丝刀、扭力扳手、扭力起子的扭力设定等检测和校正及零件的扭转性 2.试验设备： 2.1数显扭矩测试仪 3.操作步骤： 3.1、在使用数字扭矩测试仪之前，先检查仪器点亮是否充足，若电量不足，请及时充足（充电时也可使用） 3.2 、打开电源开关 3.3 、根据测试的需要，按钮距单位转换键，选择所需要的测量单位 3.4 、缓冲器的安装根据测试的需要，选择轴承和弹簧，然后向逆时针方向旋转，安装弹簧 3.5 、螺丝批扭矩测试，先将缓冲器装在扭矩测试仪的扭矩测试头上，再将螺丝批的批组装在缓冲器上 3.6、把螺丝的开关按到自动状态，用手指使力反向转，把缓冲器的弹簧放松一点点 3.7、按峰值键，选择PEAK峰值保持状态 3.8、按清零键，液晶屏上显示扭矩值为零 3.9、按螺丝批的开关到自动，扭矩螺丝批直到螺丝批自动停下为止，当螺丝批停止旋转时，液晶屏显示的扭矩值就是螺丝批输出的扭矩 3.10、重复上述2~~5次的操作可以验证螺丝批的输出扭矩 4注意事项、维护和保养 4.1、使用前要检查缓冲、灰尘、缺乏油脂和轴套的弯曲，定期检查缓冲器的轴承因长期反复使用缓冲器，会使缓冲器中的轴承磨损，从而导致缓冲器不能平滑旋转，最终影响测试精度 4.2、请勿超负荷测试扭矩仪，一定要在扭矩测试仪的测试范围内测试扭矩 4.3、请勿敲击液晶显示屏将物体放在液晶显示屏上 4.4、不允许用指甲、利器或尖锐物体按功能键 4.5、不允许在容易接触到水、油或者其他液体的地方使用测试仪 未经允许不得打开背后后盖，更不能调校里面的微调电阻 4.6、请使用专配用的充电器否则会引起电路故障，以免引起火灾 4.7、使用后用柔软的毛巾来清洁本仪器，拧干后再清除灰尘和污垢，不允许使用不易散发的化学物质，如：挥发油、稀释剂、酒精等 4.8、 苏州锐竹精密机电有限公司
工序作业指导书 文件编号：OQM-7.5-12-2000 分发编号： 版本号：A 受控状态： 编制： 审核： 批准： 目录
第一篇测量定位和放线 第二篇地面与楼面工程 第三篇钢筋工程 第四篇装饰工程 第五篇管道安装 第六篇电气安装工程 第七篇模板工程 第八篇砖砌体工程 第九篇门窗工程 第十篇脚手架搭接作业指导 第一篇测量定位和放线 目录
一、工程定位----------------------------------------------1 二、工程平面定位------------------------------------------3 三、工程标高定位------------------------------------------3 四、工程定位注意的几点问题--------------------------------3 一、工程定位 工程定位，一般包括两个内容，一个是平面位置定位，一个是标高定位。 1、根据场地上建筑物主轴线控制点或其它控制点，将房屋外墙；轴线的
交点用经纬仪投测至地面木桩顶面作为标志的小钉上。这就完成了工程的平面布置定位。 2、根据施工现场水准控制点，推算±0.000标高或根据与±0.000某建筑物，某处标高相对关系，用水准仪和水准尺，将标高定在龙门桩上这就完成了工程的标高定位。 二、工程平面定位 一般用经纬仪进行直线定位，然后用钢尺沿视线方向丈量出两点间的距离。 1、拟建建筑物与原有建筑物的相对定位。一般可根据设计图上给出的设计建（构）筑物与建（构）筑物的相对定位。一般可根据设计图上给出的设计建（构）筑物或道路中心线的位置关系数据，定出建（构）筑物主轴线的位置。 2、根据“建筑红线”及定位桩点的定位，所谓“建筑红线”系“拨地单位在地面上测投的允许用地的边界点的连线，所谓定位桩点系“建筑红线”上标有坐标值或标有与拟建建筑物成某种关系值的桩点。 3、现场建立控制系统定位。是在建筑总平面图上在不同边长组成的方体或矩形格网系统。其格网的交点称为控制点。 三、工程标高定位 设计±0.000标高，有两种表示方法，一是绝对标高，即离国家规定的某一海平面的高度；一是相对标高，即与周围地物的比较高度。 1、绝对标高表示的±0.000的定位。施工图上一般均注明±0.000相当绝对标高的数值，该数值可从建筑物附近的水准控制点或大地水准点引测，并在供放线的龙门桩或施工场地固定建筑物上标出。 2、相对标高表示的±0.000的定位。施工图上一般±0.000的定位。有些沿街建筑或房屋密集处的建筑。往往在施工图上直接标明±0.000的位置与某建筑物或某地物的某处标高或成某数值关系，在±0.000定位时，就可由该处进行引测。 四、工程定位注意的几点问题 1、为防止仪器不均匀下沉对测角的影响，经纬仪的三脚架应安置稳固，仪器安妥后，不得用于扶摸三脚架和基座，走动时，要稍离三脚架，防止碰动。 2、为减少对中不准对测角的影响，应仔细做好对中工作。一般规定边长
电测机操作指导书 MODEL: HR-380 该程序及其中所含任何内容信息均属东莞市冶佳达电子科技有限公司之专有财产，并保留版权，在未征得东莞市冶佳达电子科技有限公司书面形式授权的前提下，不得产生任何形式，任何途径或任何内容的复制或利用。 制订：程刚祥日期：2012-08-22 审核：日期： 核准：日期：
1.目的 依据此规范进行合理、科学的检验,保证产品符合客户品质要求。 2.适用范围 本公司所有数据线,充电线类产品均适用之。 3.主要职责 测试员: 负责对全厂线材类产品测试及判定,并记录。 组长：负责对测试员测试的监督及确认。 Q E: 负责对检验治具、设备的调校。 品质主管：负责对本规范的制定、及修正。 4．定义：（无） 5.工作程序 5.1测试工具： 测试治具 5.2主要测试参数标准： a. 电源电压：220V±10% 50Hz,通常仪器测试规格:绝缘5MΩ,电压300VDC. b. 依《检验规范》 c. 产品《工程图》 5.3操作步骤： a. 开机时,喇叭响一声,测试机进入待机状态,LCD显示：【 HR--3800 V3.1 】
【 Continuity Tester 】; 此时机器进行自我测试,如果测试正常,则LCD显示⑹【 Avaliable Cards:1 】【 **Self Test OK ** 】; 若自我测试时发现错误，LCD显示:【 Avaliable Cards:0 】【 Self Test Error 】;此时需通知相关 人员进行或厂商调试。 1 2 b.开机后,点击ENTER进入设定界面,进入①:测试模式设定,短断路设定,导通电 阻设定,被动元件设定,高压条件设定,测试项目设定等.另外点击面板上的PARA 键也可进入②测试模式设定,此时可对自动测试或测试次数进行设定. c.在开机后界面点击FILE,可进入③④:如果样品名称或路径不符合你的试品,但 你的试品在选项中,则点击上下左右方向键选中,再按面板上的ENTER确认即可. 如下图:点击面板上的FILE键名时,进入,样品程序选定,按右边面板上黑色键即可保存.
通用卡尺校准作业指导书 1. 目的 为本公司的通用卡尺的校准工作提供檔依据。 2. 适用范围 本校准作业指导适用于分度值(游标类和表类)或分辨力(数显类)为﹕0.01mm, 0.02mm,0.05mm和0.10mm﹐测量范围上限至500mm的通用卡尺（包括游标 卡尺﹑电子数显卡尺﹑带表卡尺，但不包括深度卡尺）的校准。 3. 参照依据 此校准作业指导是参照国家计量检定规程(JJG30-2002通用卡尺检定规程)编写而成。 4. 主要内容 4.1 概述 通用卡尺是用来测量外尺寸和内尺寸﹑盲孔﹑阶梯形孔及凹槽等相关尺 寸的量具。其主要结构形式分别为﹕游标卡尺﹑电子数显卡尺﹑带表卡尺。 4.2 计量性能要求 分度值刀口内量爪的尺寸偏差 新制造和修理后使用中 0.01,0.02 +0.020/+0.005 +0.020/-0.010 0.05 +0.035/+0.010 +0.035/-0.015 合并两量爪。圆弧内量爪基本尺寸,新制造的应为10mm或20mm 整数﹐其偏差应符合下表规定﹕(表中单位为﹕mm);使用中及修理 后的基本尺寸允许为0.1mm的整倍数，保证使用的情况下可为卡 尺分度值的整数倍。 分度值圆弧内量爪的尺寸偏差 0.01,0.02 ±0.01 0.05 ±0.02 0.10 ±0.03 均应符合下表的规定﹐带有深度测量杆的卡尺﹐深度测量杆20mm 点的示值误差不应超过1个分度值(分辨力)﹕(表中单位为﹕mm) 测量范围分度值(分辨力)
0.01,0.02 0.05 0.10 允许误差 0~150 ±0.02±0.05±0.10 >150~200 ±0.03 >200~300 ±0.04±0.08 >300~500 ±0.05 4.3计量器具控制 环境温度﹕20℃±5℃ 相对湿度﹕≦80% 校准前,应将被校卡尺及量块等校准用工具同时置于平板上,其平衡 温度的时间见下表的规定﹕ 测量范围(单位为﹕mm) 平衡温度的时间(单位为﹕h) 置于平板上 ≦300 1 ＞300~500 1.5 5等或3级卡尺专用量块﹑1级岩石平板﹑数字千分尺 刀口内量爪基本尺寸校准 先将1块尺寸为10mm的3级或5等量块的长边夹持于两外 测量爪测量面之间，紧固螺钉后，该量块应能在量爪测量面 间滑动而不脱落。用外径千分尺沿刀口内量爪在平行于尺身方 向校准。尺寸偏差以测得值与量块尺寸之差确定。 圆弧内量爪基本尺寸的校准 基本尺寸用外径千分尺卡尺内量爪在平行于尺身方向校准。 在其它任意方向校准时，测得值与基本尺寸之差应不超过 示值误差的校准 用5等或3级卡尺专用量块校准。受校点的分布﹐ 对于尺寸范围在300mm内的卡尺﹐不少于均匀分布
操作规程编号：YTO-FS-PD187 拉力试验机操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
拉力试验机操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1 检查与调整 1.1 检查电器应用裸铜导线可靠接地，控制元件应完整无损。 1.2 检查移动台上、下行程开关、上钳口保护限位开关、缓冲器上的常开触头，摆杆扬程行程开关应完好无缺。 1.3 检查调整机器应呈水平状态、摆杆成垂直状态。调整载荷指针和从动指针到零位。 1.4 接通电源，使速度选择为25mm/min，逐一检查移动台上、下囵行程开关是否正常。 1.5 将上钳口固定器推向后方，夹紧上钳口，此时按“位伸”钮，这时移动台应无反映。 1.6 将上钳口固定器松开，开动机器，用手扬起摆杆，使载荷指示机构的指针运转一周后碰到扬程限位开关，此时移动台应立即停止移动。 1.7 开机时用手扬起摆杆后突然放下，缓冲器的触头应起作用，移动台应立即停止移动，同时摆杆应平衡无冲击
四轮定位仪标定作业指导书文件编号WI-QC-046 版次A/0 页次1/18 1．目的：为四轮定位仪计量内校提供依据。 2．适用范围：适用于公司的S811型四轮定位仪。 3．定义：四轮定位仪传感器零点标定完成后,从电脑服务程序中,选择翻转检测.翻转检测的结果在0.16度范围内.准予使用。 4．管制流程：（无） 5．要求 5.1概述 在使用传感器之前必须进行标定。标定失败将禁止使用定位仪所有功能。标定数据保存在传感器中。可对传感器进行零点标定和完全标定。传感器出厂时已完成零点和范围标定。为保证传感器的精度，每半年要进行零点标定。在安装新的传感器后，要进行零点标定。仅在传感器电路板或感测器更换或调整后，才需要进行零点和范围标定。 注意：传感器成套标定并保存。如果混和使用传感器，必须进行零点标定。 5.2 DSP506i长标定杆及附件 序号说明 1 .....…………………… 长标定杆 2 ......………………… 长标定杆支架 3 .......………………… 支架螺母 4 ......…………………..标定杆螺母 NO. 修改申请 单号 修改内容修改人修改日期修订单位 1 2 3 4 5
页次2/18 5.3使用长杆标定架进行标定 5.3.1 DSP传感器准备工作 从轮胎夹具上取下传感器。 把传感器轴上的标记转动到12点位置。 使用传感器锁紧螺母在此位置固定轴。 5.3.2安装标定杆 标定架放置在相对水平、坚硬的台面上来进行标定工作。建议使用举升机的前面部分。 注意：屏幕上的照片显示定位仪控制台在举升机的前端。 在标定过程中，标定架不能移动。 四轮定位仪标定作业指导书 文件编号WI-QC-046 版次A/0 标记 传感器锁 紧螺母
2018年10月19日
数字扭力测试仪操作说明书 1 目的 确保电批扭力测试仪扭力测量的准确性。 2 范围 适用于本公司本司所使用之扭力计HP-10/50等。 3 权责 3.1 PQC ：严格按规程规范作业，定期点检； 3.2仪校员：负责仪器发外计量。 4 作业内容 4.1设备基本参数 4.2仪器面板说明
5 操作步骤 5.1 使用前先检查设备的电量是否充足、固定件是否固定，显示屏出现LOBAT 字样时请充电。 5.2 确保正常后打开电源开关，按下电源键(POWER)。ON 指示灯会发亮。 5.3根据实际需要，按下测量单位转换键(UNIT)切换需要的测试单位,一般使用为Kgf.cm 和N.m.相应单位下的指示灯会发亮。 5.4根据实际需要, 按下测量模式转换键(MODE)切换需要的测试模式,把测量模式至于峰值（PEAK ）状态。 5.5根据测试头安装示意图安装合适测试轴、缓冲弹簧（细弹簧1.5Kgf.cm-6 Kgf.cm,粗弹簧5-30 Kgf.cm ），安装好如下图后放置于扭力测试驱动槽中，必要时可以用内六角锁紧固定。 5.6电批批头通常是卡扣位置处按进去或者拉出来取下电批批头，电批装入扭力测试头之后平放于测试轴的轴耳或六角处。
5.7电批平放于扭力测试适配器上之后用手按复位键(REST)使显示器读数归零（0.00），测试前显示器读数必须为零 5.8电批平放于扭力测试适配器上，启动电批将扭力测试适配器上的扭力测试驱动杆打下去直至弹黄被压紧，弹黄被压紧直至无法再继续往下打为止，显示器上的读数至少持续5秒钟不闪跳为该电批的扭力值。 5.9通常反复测量 3-5次，然后取它们的平均为该电批的扭力值，每一次测量的扭力值不可有太大偏差。取平均值为扭力值记录于巡检报表中。 6 注意事项 6.1使用前确认仪器通过校正，并贴上校正合格标志，发现有效期快到期必须及时送往仪校单位校正处理。
外观检验标准作业指导书 1. 目的和范围 为来料、半成品及成品外观检验标准检查提供工作指引。 2. 定义: 2.1 AQL: 可接收的质量水平 2.2 Plan C=0: 零缺陷(样本经检验后是零缺陷方可接收) 2.3 异常通知单: 用于记录和判定、处理不合格品的单据 2.4 特采通知单: 此表格用于裁定那些不符合特定规范的产品 2.5 MRB: 物料评审委员会 2.6 SCAR: 外部供应商纠正措施要求 2.7 ICAR: 内纠正措施要求 3. 职责 3.1 检验员: 负责抽样和检验,标识和记录。 3.2 质量工程师: 负责确定外观检验标准，并对不合格品进行判断及提供处理结论。 4. 授权 4.1 质量工程师 4.2 质保经理 5.程序 5.1 检验员在接到检验通知后，确认产品名、数量、及材质正确后执行抽样检验。 5.2 外观检查首先参照相应部件的图纸或签样检查产品结构与要求是否一致，然后按 以下5.3外观要求允收标准进行检验。
外观检验标准作业指导书
外观检验标准作业指导书Array 6. 参考程序 6.1 进料检验指导书WI-5001 6.2 巡检作业指导书WI-5003 6.3 终检作业指导书WI-5002 6.4 驻供应商检查员出货检验及品质稽查指导书WI-5004 7. 表格/记录 7.1 来料检验记录FM-0013-XXXX 7.2 巡检记录FM-0012-XXXX 7.3 成品检验记录FM-0014-XXXX
文档从网络中收集，已重新整理排版.word版本可编辑.欢迎下载支持. 8. 记录保存 所有记录保存期参考《质量记录控制程序》中规定
扭力扳手校准操作规程 一．目的 1.避免内螺纹碰焊柱及外螺纹碰焊柱焊接的破坏 2.确保装配中螺钉、螺母或碰焊柱的紧固 二．适用范围 本规范适用于本公司的电动枪校准 三．标准 箱盖螺钉拧紧及破坏扭矩参照表一（N.M） 接地螺母拧紧及破坏扭矩参照表二（N.M） 固定脚螺母拧紧及破坏扭矩参照表三（N.M） 四、操作手法 1．校准准备工作 1.1使用前先将扭矩仪固定在墙壁上或固定在水平台上； 1.2将扭矩仪的电源线接上220V电源，打开电源开关，预热20分钟； 2.定期校准 2.1各类扭力扳手的校准时间为6个月; 2.2指针式扭力扳手 2.2.1根据被检扳手的联接方头尺寸，选择合适的联接头插入传感器的方孔内，将扭矩仪的常态、峰值开关打至常态，此时扭矩仪具有跟踪显示功能，旋转调零电位器调至零点，装上被检扳手(能调零的扳手插入前应先对零)。注意：插入扳手后，在没有加力前扭矩仪会显示一定值，此值是由扳手的自重产生的，不能再消除； 2.2.2手握扳手的手柄部位，沿垂直方向缓慢扳动扳手，均匀检测三个点，逐点观察扭矩仪所显示的扭矩值，并重复3遍。按下列公式计算出示值相对误差(Q)和示值相对变动值(B)，并将结果填写在《扭力扳手校准记录表》中：
Q=(M―M 均)×100% B=(Mmax―Mmin )×100% 式中：M-----检测点的扭矩值 M 均---三次显示扭矩的算术平均值 Mmax----检测三次显示扭矩的最大值 Mmin----检测三次显示扭矩的最小值 2.2.3校准判定 2.2. 3.1在Q 的绝对值≤10%且B 值≤10%时,扭力可正常使用; 2.2. 3.2在Q 的绝对＞10%或B 值＞10%的情况下应对扭力扳手进行维修调整;调整后仍达不到要求的扭力扳手应给予报废处理; 2.3定力 (咔嚓)扳手 2.3.1根据被检扳手的联接方头尺寸，选择合适的联接头插入传感器的方孔内，将扭矩仪的常力仪具有峰值保持功能，此后按下复位健(清除前一次的峰值)，旋转调零电位器调至零点,装上被检扳手; 2.3.2手握扳手的手柄垂直缓慢加力，均匀检测三个点,待听到咔嚓声响停止加力，此时扭矩仪显示的数值即为测得值,并重复三遍（每次重复检测前，必须将扳手拿下来，再按复位键），按2.2.2中的方法计算出示值相对误差(Q)和示值相对变动值(B)。注意：检定力扳手时，加力一定要均匀缓慢，否则扳手的力矩相差很大; 2.3.3校准判定按2.2.3条款执行; 3.作业验证校准 3.1作业验证频次按相关作业指导书执行; 3.2校准操作方法按以上条款执行; 3.3根据图纸或作业指导书扭矩要求规范上下限的中间值设置扭力扳手的检测点,观察扭矩仪示的值(重复三遍)是否在扭矩要求规范内,如果不在规范内,调整扭力扳手的检测点,直至扭矩仪显示的值(重复三遍)在扭矩要求规范内,此时的检测点值即为拧紧螺母时扭力扳手所需达到(或设定)值,并在作业准备验证记录表中记录检测点值和扭矩仪对应的显示值。 接通电源→调零→复位→选择校准电动枪档位→按照螺钉规格选择套筒→按上表测试扭矩选择电动枪合适档位。最后确定的档位就是对应螺钉扭矩校准档位
深圳市劲丰胜科技有限公司文件名称：喷涂检验指导书 文件编号：JFS-WI-041 版本/版次：A/0 生效日期：20010-10-15 编制：审核：批准：
目的 为了有效控制加工过程产品符合客户质量要求。特制定此规程。 1.范围 适用于本公司所有喷涂件的检验。 3.职责 3.1品质检验：负责按要求检验产品，并做记录； 3.2品管控制：负责对检验报告的内容进行确认和放行审批。 4.内容 4.1检验员根据每日生产指定单，对相应产品按客户图纸要求、技术规范、《抽样检查方案》 实施抽检，结果记录于《喷涂制程检验报表》 4.2表面等级： A级表面：客户能直接正视或开前门能直接正视的外部表面、商标文字和图案印面 B级表面：客户不明显看到的外部表面和开前门能直接正视内部表面 C级表面：客户不易察看到的内部和外部表面 4.3检验环境： 4.3.1光度：200—300LX（相当于40W日光灯750mm远） 4.3.2检验者目视方向应与光源方向成45°。目视方向与待检表面之间的距离如下： A级表面为400mm；B级表面为500mm；C级表面为800mm。 4.4物性品质标准： 4.4.1颜色： 4.4.1.1以客户标准样板为准。 4.4.1.2在自然光线下目测如有明显色差则为不良，如有轻微色差则为合格。如目测有轻微色差但不能确定，用色差仪测试。（喷涂测平光样板，须准备与产品相同材料、相同加工条件且同时加工出的平光样板3块以供测试。样板大小为80mm×125mm），▲E﹤0.8则为不良。桔纹/砂纹/洒点大小、密度：以客户标准样板为标准目测，目测有明显差异为不良。 4.5涂层厚度：在距喷涂层边缘大于10mm的不同区域取6个以上位置且用电脑涂层测厚仪测量其涂层厚度，按图纸要求判断。如图纸无要求，应按相应的涂料标准判断，一般测量值在一下范围之内为不良。 A：喷粉厚度要求为平光粉：50--120UM B：喷漆厚度要求底面漆：30--40UM。 砂纹粉：60—120UM 底面漆加洒点：40—60UM 桔纹粉：80—140UM 4.6附着力 检验方法：每批次取与批次产品相同材料、相同加工条件且同时加工出的样板3块以供测试。样板大小为80mm×125mm。如任一块样板测试不良，则判此批产品为不良。用百格刀在样板涂层表面以1.0mm为间隔从垂直交叉方向切划下100个方格，切割力一定要切透涂层到金属表面（若涂层厚度超过100UM，则切线间距应为2mm）。用3M透明胶带沿一切划方向贴在有方格的涂层上（胶带不能起皱），用手指压紧胶带使其与涂层紧密接触（透过胶带可见涂层颜色），5分钟后以涂层表面为45°角方向迅速拉起胶带。 判定标准：以1个方格中超过20%面积被撕下判定为不良。 4.7抗化学溶剂性 检验方法：将折叠成8层的白色棉质软布（或脱脂棉）捆绑在端面直径为6.3mm、长40mm 的圆柱形木棒的一端。再将99%分析纯酒精倒于木棒的端面在白色软布（或脱脂棉）上。室温
文件制修订记录
确保使用时得到正确数据,保证使用者有一致操作方法。 2.0范围 适用本厂HP-100电批扭力测试仪。 3.0操作使用规范内容 3.1使用之前首先要确认电批扭力测试仪是否在校正期限内；超出期限不可使用，必需送校正合格后方可使用。 3.2首先将扭力测试仪上的POWER键打至ON,检查电池状态是否为低电量,低电量时显示屏会显示＂ＬＯＢＡＴ＂字样,如果显示屏显示低电量需要用专用的充电器进行充电至少3小时,但不能超过8小时才可使用。 3.3根据测试要求将单位选择开关打至合适位置:lbf-?in<->kgf?cm<->N?m。 3.4将MODE选择开关打至TRACK位置,然后调节ZEROADJ旋扭至显示屏上的读数为0.0.此模式为随机测试模式,当加在感应头上的力的变化在显示屏上的数值随着变化。 3.5将MODE选择开关打至PEAK位置,当加在感应头上的力在显示屏上的数值会至少停留5秒以上.按一下RESET键取消此保持值。 3.6测试电动螺丝批扭力时,将扭力适配器按正确方法置于扭力测试仪的感应头上,然后将电动螺丝批置于扭力适配器上,按下扭力批开关电动螺丝批开始带着扭力感应器转动,当扭力批转动停止时,此时显示屏的读数为扭力批的扭力大小。 3.7测试完毕后,关掉扭力测试仪电源开关,扭力测试仪为精密测量仪器,各旋扭开关不可随意乱调节,不可撞击及跌落。 4.0注意事项: 4.1扭力测试仪充电时间不可超过8小时。 4.2给扭力测试仪充电时需使用专用的充电器。 4.3在给扭力测试仪充电过程中不可将扭力测试仪电源开关打开,也不可以一
力充电一力进行扭力测量。 4.4如果显示屏出现”LOBAT”字样,应立即停止扭力测量,并对扭力测试仪进行充电3~8小时。 4.5不可将扭力测试仪充电器作其它用途使用。
第五章千斤顶校验规程 第一节基本原理 千斤顶，特别是大吨位千斤顶，常用于预应力砼施工中预应力钢绞线等的张拉。由于千斤顶对外显示不是活塞上的力值而是液压油的压力值，这样在张拉钢绞线张拉时不方便。钢绞线的张拉是以力为控制参数的，故校验的第一个任务就是建立千斤顶液压油压力值同千斤顶向外提供的力值之间的关系；一般地，这种关系是线性关系。 另外，由于千斤顶活塞与活塞环之间存在摩擦阻力，单纯以液压油压力来计算千斤顶提供的力值是不恰当的，同时，若活塞与活塞环之间的摩擦阻力过大，也不能保证千斤顶的正确计量，这也是在千斤顶的校验要处理的问题，也就是要限制千斤顶的摩阻系数不大于 ．．．．。 ．．．．．．．．．．．．．1.05一般地，校验千斤顶前，应先校准油压表；只有经校准的油压表才能用在千斤顶上。在千斤顶上的油压表一般是1.5级精度，这样，在最不利的情况下，互换油压表后的误差也不会超过3.0%，这种精度是能满足施工要求的。故在理论上用于千斤顶上的油压表可以互换使用，前提条件是油压表必须校准合格。
第二节校验荷载级数确定 千斤顶在使用时，往往达不到其最大的吨位，因此在校验时，也不一定要校验到最大吨位。因此校验荷载级数可这样确定： 根据使用要求，确定本次校验的最大压力Pa，则级间压力差为Pa/10，同时，再向最大压力之外加上两荷载级，即两个Pa/10，这样校验荷载级数共有12级。
第三节校验过程 1、千斤顶的准备 在校验之前，应让千斤顶的活塞自由往复运动数次，一是查看千斤顶是否完 好，二是确定千斤顶活塞与活塞环之间是否有异物，造成摩擦阻力过大。如有故障，应先排除故障。然后要查找千斤顶的铭牌或档案，查出它的公称活塞面积备用。 2、校验时，将千斤顶置于反力架上，测力计或传感器器置于千斤上方（可选用三等精度的测力计或传感器），用垫块适当地垫高千斤顶或测力计，使用千斤顶活塞能顶上反力架，如图1所示。启动千斤顶油压泵，使压力表清零。若是小吨位、小行程的千斤顶，可以用试验室的压力机或万能材料试验机做反力架。 3、测力计的吨位应与所校验的千斤顶的吨位一致，不应用大吨位的测力计 校验小吨位的千斤顶。校验中，应逐级加压，在每一级校验荷载上持荷5min，查看油压是否稳定，若不稳定，应排除故障后再进行校验。持荷完成后，在《千斤顶校验表》中记录测力计读数。整个校验过程应由三个人以上完成，其中一人是油压泵司机。 4、重复第上述3条三次后完成校验过程。 2垫块 1反力架 3测力计 4千斤顶 2垫块 图1 千斤顶校验示意图
按键寿命测试机作业指 导书精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
-机械按键测试寿命机 目的： 使实验员正确规范的使用机械按键寿命机，通过实验机模拟人敲击按键，验证产品按键，薄膜，硅胶按键，硅胶面板等材料的使用寿命。 适用范围： 适用与公司所有来料，新品开发，修改产品规格需做敲击寿命实验的产品等。 职责： 适用与品质部指定的操作人员和设备维护人员。 工作程序： 使用前检查试验机各按键敲击头的力度，标准力度为180g±30g，并检查记录显示器1*1/1*10/1*100显示数据是否正确。速度频率调节旋钮是否正常。 放置键盘的敲击按键数量：同类按键数量为2-4pcs，除特殊外。 安装实验键盘，调节标准：敲击头将键帽压到底，键帽及硅胶同时承受180g±30g力度，敲击频率为3-4次/秒 按下计数器复位开关，将数据归零。再打开调频器电源开关启动机器，并调整敲击速度机检查敲击效果。 在敲击过程中，设备每敲击50万次停休30-60分钟进行保养
每天不定时检查敲击情况，并将敲击状况记录与实验检查记录表。 完成实验后将实验设备开关关闭，并对实验数据进行汇总，并录人电子文件拟成实验报告。 实验完成品或实验未达到要求的而停止实验后，将破坏的实验材料及实验检查记录表整理保存。 在实验过程中检查机器是否运行正常，定期对机器进行日常保养。 实验标准：实验标准按公司产品例行实验标准执行。 产品例行实验标准寿命敲击
日常保养： 1.每天检查寿命实验机外壳是否干净无灰尘。 2.每天检查按键寿命实验机导轨需保持干净。 3.每天检查电源开关通电是否正常。 4.每天检查计数器和计时器工作是否正常。 5.每天按键寿命测试机工作是否正常。 6.每周定期给按键寿命测试机打润滑油。 7.每月定期校验按键速度。 8.每月定期更换耐磨头。 注意事项： 1.待测产品水平放在按键寿命测试机上，调整好位置，使耐磨头垂直敲击在键帽上，然后固定好。 2.调整好按键测试机的力度180g±30g和频率3-4次/秒 3.控制环境温度10-35摄氏度范围内。
