UPS电源的基本知识
一、为什么要用UPS
有一个常见的错误概念，认为我们使用的市电，除了偶尔发生的断电事故，是连续而且恒定的，其实不然。市电系统作为公共电网，上面连接了成千上万各种各样的负载，其中一些较大的感性、容性、开关电源等负载不仅从电网中获得电能，还会反过来对电网本身造成影响，恶化电网或局部电网的供电品质，造成市电电压波形畸变或频率漂移。另外意外的自然和人为事故，如地震、雷击、输变电系统断路或短路，都会危害电力的正常供应，从而影响负载的正常工作。根据电力专家的测试，电网中经常发生并且对电脑和精密仪器产生干扰或破坏的问题主要有以下几种：
1、电涌（power surges）：
指输出电压有效值高于额定值110%，而且持续时间达一个或数个周期。电涌主要是由于在电网上连接的大型电气设备关机时，电网因突然卸载而产生的高压。
2、高压尖脉冲（high voltage spikes）：
指峰值达6000v，持续时间从万分之一秒至二分之一周期（10ms）的电压。这主要由于雷击、电弧放电、静态放电或大型电气设备的开关操作而产生。
3、暂态过电压（switching transients）：
指峰值电压高达 20000V，但持续时间界于百万分之一秒至万分之一秒的脉冲电压。其主要原因及可能造成的破坏类似于高压尖脉冲，只是在解决方法上会有区别。
4、电压下陷（power sags）：
指市电电压有效值介于额定值的80%至85%之间的低压状态，并且持续时间达一个到数个周期。大型设备开机，大型电动机启动，或大型电力变
压器接入都可能造成这种问题。
5、电线噪声（electrical line noise）：
系指射频干扰(RFI)和电磁干扰（EFI）以及其它各种高频干扰。马达的运行、继电器的动作、马达控制器的工作、广播发射、微波辐射、以及电气风暴等，都会引起线噪声干扰。
6、频率偏移（frequency variation）：
系指市电频率的变化超过3Hz以上。这主要由应急发电机的不稳定运行，或由频率不稳定的电源供电所致。
7、持续低电压（brownout）：
指市电电压有效值低于额定值，并且持续较长时间。其产生原因包括：大型设备启动和应用、主电力线切换、启动大型电动机、线路过载。
8、市电中断（power fai1）：
指市电中断并且持续至少两个周期到数小时的情况。其产生原因有：线路上的断路器跳闸、市电供应中断、电网故障。
对于电脑来说，显示器及主机工作都需要正常的电力供应。尤其是内存，对电源的要求更高。它是一种依赖电能的存储设备，需要不断的刷新动作来保持存储内容。一旦断电，所保存的内容立即消失。如果非正常断电，导致内存中的信息来不及保存到硬盘等存储设备上，就会造成信息因完全丢失或变得不完整而失去价值，从而浪费大量的工作精力、时间、甚至造成巨大的经济损失。而UNIX这样的操作系统，如果不正常关机，内存中的系统信息没有回写到硬盘上，还可能造成系统崩溃，无法再次启动。此外，电脑中的硬盘，虽然应用的是磁存储介质，不会因断电而损失信息，但突然的电力故障会使正在进行读写工作的硬盘物理磁头损坏，或者系统文件在维护文件系统时，造成文件分配表错误，从而造成整个硬盘的报废。另外，现在的操作系统大都能设置虚拟内存，由于突然的断电，使系统来不及取消虚拟内存，从而造成硬盘中的“信息碎片”，不仅浪费了硬盘存储空间，还会导致机器运行缓慢。
电脑电源是一种整流电源，过高的电压可能会造成整流器烧毁。而电压尖脉冲和暂态过电压以及电源杂讯等干扰都可能通过整流器进入主机板，影响机器的正常工作，甚至烧毁主机线路。总之，电力问题是计算机工作的重大威胁。但是随着计算机和网络应用的日益重要和广泛，安全可靠的电源已是网络设计和管理人员不得不认真面对的重要问
题。“需要是社会发展的第一推动力”，在这种背景下，UPS(不间断电源）应运而生，并伴随电力电子技术的发展，不断推陈出新，在十数年间，不仅造就了一个崭新的产业，而且随着时间的推移更将有蓬勃的发展和灿烂的前景。

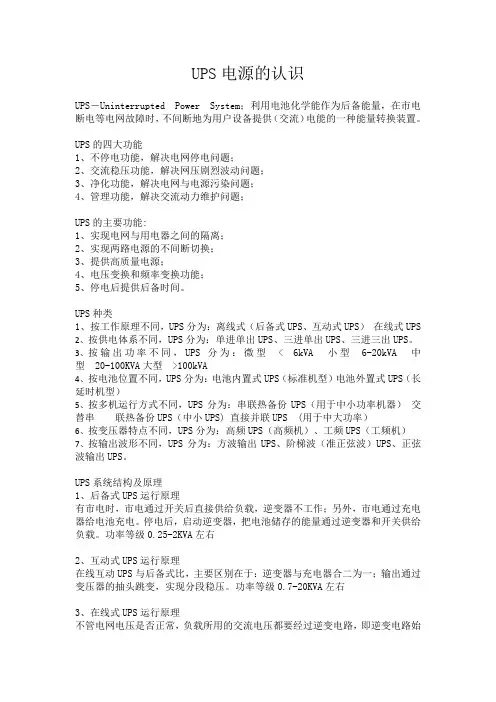

二、什么是UPS
UPS（Uninterruptible Power System），即不间断电源，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断( 事故停电 )时, UPS 立即将机内电池的电能,通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS作为保护性的电源设备，它的性能参数具有重要意义，应是我们选购时的考虑重点。市电电压输入范围宽，则表明对市电的利用能力强（减少电池放电）。输出电压、频率范围小，则表明对市电调整能力强，输出稳定。波形畸变率用以衡量输出电压波形的稳定性,而电压稳定度则说明当UPS突然由零负载加到满负载时，输出电压的稳定性。
还有UPS效率、功率因数、转换时间等都是表征UPS性能的重要参数，决定了对负载的保护能力和对市电的利用率。性能越好，保护能力也越强，总的来说，离线式UPS对负载的保护最差，在线互动式略优之，在线式则几乎可以解决所有的常见电力问题。当然成本也随着性能的增强而上升。因此用户在选购UPS时，应根据负载对电力的要求程度及负载的重要性不同,而选取不同类型的UPS。
三、不间断电源（UPS）种类
UPS大致可分成三种：离线式（Off Line），在线式（On line）和在线交互式（Line interactive）。
1、什么是离线式不间断电源（Off Line UPS）
离线式不间断电源如上图所示。平常市电通过旁路直接向负载供电。只有在停电时，才通过逆变器将电池能量转换为交流向负载提供电力。离线式不间断电源的特点：
当市电正常时，离线式UPS对市电没有任何处理而直接输出至负载，因此对市电噪音以及浪涌的抑制能力较差；
存在转换时间；
保护性能最差；
结构简单、体积小、重量轻、控制容易、成本低。
2、什么是在线式不间断电源（On-Line UPS）
在线式UPS平常由逆变器输出向负载供电，只有当UPS发生故障、过载或过热时才会转为由旁路输出给负载。在线式UPS的特点：
输出的电力经过UPS的处理，输出电源品质最高；
无转换时间；
结构复杂，成本较高；
保护性能最好，对市电噪音以及浪涌的抑制能力最强。
3、什么是在线交互式不间断电源（Line interactive UPS）
在线交互式UPS平常由旁路经变压器输出给负载，逆变器此时做为充电器。当断电时逆变器则将电池能量转换为交流电输出给负载。
在线交互式UPS的特点：
具双向性转换器设计，UPS电池回充时间较短；
存在转换时间；
控制结构复杂，成本较高；
保护性能介于在线式与离线式UPS之间，对市电噪音和浪涌的抑制能力较差。
四、不间断电源（UPS）供电时间多长才合适
UPS能在电力异常时有足够的时间实施应急措施。一般而言5-10分钟的后备时间就足够了。如果需要较长的后备时间，可以购买具有长延时功能的UPS。
五、不间断电源（UPS）的容量如何计算
目前市场上销售的不间断电源（UPS）多以VA作为容量单位。V 是电压，A是电流，V×A就等于功率，即不间断电源的容量。例如，一台425VA的不间断电源，如果其输出电压为110V，则该UPS能够提从的最大电流为3.86A，超过此电流值就是超载（Overload）。另一种表示功率的方法是W，W表示实功，VA表示虚功。两者之间的差别在于功率因数。功率因数一般在为0.6到0.8之间，若低于0.5则UPS设计不佳，在选购UPS时，应考虑功率因数问题。
六、如何延长不间断电源（UPS）的供电时间
延长不间断电源的供电时间有两种方法：
1、增加电池容量。可以根据所需供电的时间长短增加电池的数量，但是采用这种方法会造成电池充电时间的相对增加，同时也会增加相应的维护设备的数量、增大产品体积，造成UPS整体成本提高；
2、选购容量较大的UPS。采用这种方法不仅可以降低维修成本，如果需要扩充负载设备，较大容量的不间断电源仍可正常工作。
七、什么是电源监控软件
电源监控软件是与不间断电源（UPS）配合使用，用以提高不间断电源的效能。用户在使用不间断电源过程中，通过该软件能够准确掌握不间断电源的工作状态，记录市电的稳定状况供技术人员进行分析。沁市电中断或电池供电终止时可以自动进行文档储存、系统关闭以及关闭UPS等功能。新一代电源监控软件还具有UPS远端监控和UPS定时开关机等功能。
八、购买UPS时必须购买相应的监控软件吗
为了提高并有效的发挥UPS的全部效能，选择一套UPS监控软件是必须的。一般用户最希望知道的是市电输入及电池状态是否正常。当市电发生异常，又未安装相应的电源监控软件时，如果用户在现场，可以利用UPS提供的电源采取应急措施，如储存文档、关闭系统等。但是如果市电发生异常，又未安装监控软件，而用户又不在现场，当UPS电池供电耗尽时，轻则造成资料的流失，重则造成电脑与周边设备内部元件损坏。因此购买UPS时，最好同时购买电源监控软件廖实现完善的电力保护。
九、现在很多品牌的UPSA强调管理功能，这适用于一般用户吗
过去个人电脑用户大多使用DOS操作系统处理个人资料。当市电异常时，资料的流失仅仅仅局限于个人资料而已。但对于目前流行的电脑网络系统，如WINDOWS、NT、UNIX而言，系统担负着整个工作站资料的管理与使用，即使是知暂的断电，对系统本身所造成的破坏以及大量资料的流失也是无法估量的。所以用户应当从自身未来发展的角度出发，在选购不间断电源（UPS）时，应当把网络管理功能考虑进来。
十、不间断电源的通讯接口有哪些
目前市场上销售的不间断电源（UPS）采用的通讯接口有以下几种： 继电器连接；
RS-232接口；
AS400接口；
SNMP接口；
USB接口。
其中AS400接口主要是针对IMB电脑设计的。而SNMP则能够使UPS无须通过电脑设备就可以连上网络，同时通过网络对UPS进行监控。继电器连接与RS-232接口是最常见的，现将其功能简单介绍如下：继电器连接方式，能够使UPS能过监控软件监控市电是否正常，电池电压是否过低，同时提供自动储存文档和系统关闭等功能。RS-232通讯间接口除了具有继电器方式连接的全部功能以外，还可以通过监控软件实时监控不间断电源的电压、电流、频认、负载容量等，并且可以设置UPS开关机时间与广播功能。USB（万用串行接口）是今后通讯接口的发展趋势，目前使用USB接口的使用将越来越普遍。
十一、不间断电源（UPS）使用何种电池
目前市场上销售的不间断电源（UPS），绝大多数采用密封式免维护铅酸电池。
十二、电池的使用寿合一般有多长
不间断电源的供电来源其内部的电池放电。电池老化的原因除了外部环境因素以外，还有电池内部化学变化等因素。即使是将电池长期放置不用，电池角会出现老化现象。一般经验而言，电池的使用寿命2-3年。
十三、电池如何保养
定期对电池充放电是电池保养的关键。如果用户选购的UPS具有电池监测功能，UPS可以定期自动执行该功能。强果用户的UPS不具备此项功能，可以将UPS电源输入端的插头拔掉，模拟市电中断，再观察电池放电时间是否足够长？如果发电时间不足，则应考虑更换电池，以保证当电源中断时电池有足够的放电时间，保证档案的储存和系统的完全关闭。
十四、何处可更换电池
当用户选购的UPS需要更换电池时，可以与该产品的服务商或经销商联系。
十五、什么是SNMP
SNMP是简易网络管理协定（Simple Network Management Protocol）的英文缩写。该协议能够使UPS以其周边设备能够不通过电脑而直接连上网络，纳入网络系统管理。高档的UPS通常具有SNMP网络管理介面，可让该UPS很容易的连上网络。
十六、什么是隔离变压器
仪器设备与普通的UPS配合使用时，经常会因为零地电压的原因造成仪器设备误动作。为避免这种情况的出现，高档的UPS针对这个问题，设计出具有隔离变压器的UPS，经过特殊的设计可以使输出的零地电压小于1伏，从而避免上述问题的发生，除此这外，隔率变压器还具有噪音滤波等功能。
十七、什么是Boost和Buck
Boost是升压，Buck是降压。当市电电压过低或过高时，稳压器将过低或过高的电压升高或降低至规定的范围之内，使UPS或相关设备正常运行。
十八、什么是AVR
AVR是Automatic voltage Regulation（自动调压）的英文缩写。
十九、选购在线式（on-line）UPS上应注意什么
选购在线式（on-line）UPS时应注意以下事项：
UPS是否具有高功率因数。
如果UPS的负载为感性或容性负载，应当选择采用全桥软开关变换器的UPS。
某些电脑或精密仪器设备对UPS输出中线至大地之间的电压值有特殊要求。例如，有些仪器设备要求该电压值小于3V，有些甚至要求小于1V。在选购UPS时需要考虑这个问题。
我们所说的UPS就是不间断电源，它的英文全称为Uninterruptible Power System。UPS是伴随着计算机的诞生而出现的，作为计算机的外围设备，UPS是一种含有储能装置，以逆变器为主要元件，稳压稳频输出的电源保护设备，它可以解决现有电力的断电、地电压、高电压、突波、杂讯等现象，使计算机系统运行更加安全可靠。现在已经被广泛应用于计算机、交通、银行、证券、通信、医疗、工业控制等行业，并且正在迅速地走入家庭。
UPS有多少种类
通常我们把UPS依设计架构区分为三种，即后备式、在线式及线上互动式。 UPS依输出波形区分为：方波、正弦波及阶梯波。纯净的市电就是标准的正弦波，是最理想的波形；方波的高次谐波量较多，会影响精密仪器的工作；阶梯波是方波的特殊形式，它介于方波与正弦波之间，这种波形输出的UPS适合对电源要求不特别严格的负载使用。 UPS 依容量区分为小型UPS：10KVA以下；中型UPS：10KVA以上，100KVA以下；大型UPS：100KVA以上。种类繁多的UPS在电池供电状态下区分不大，都为逆变器输出，主要区别在于市电状态下的工作状态。此时，在线式仍为逆变器输出，有独立的充电电路；线上互动式（或称在线互动式或线上交互式）为直接输出或市电经变压器耦合输出，此时逆变器为充电器；后备式为直接输出或市电经变压器耦合输出，此时逆变器不工作有单独的充电电路。
购买UPS时应考虑哪些因素
一台UPS至少可以使用3年以上。用户在挑选UPS电源时，应根据自己的要求来确定挑选标准，选择最适合使用的UPS，而不是最便宜的或最高档的。一般来说，应就负载设备所处理资料的重要性、各种用电设备对电源质量的要求、安装与空间要求及其经济预算等因素综合考虑，同时也要考虑UPS的重量和体积大小合适。总的来说，用户应该考虑三个因素：即技术性能、服务保证和产品价格。
如何选购UPS
步骤1：先确认你需要何种类型的UPS
就中国目前的电力状况而言，UPS是一种非常必要的电源保护设备，不同的用户对UPS类型的需求也是不同的，如：重要设备须选用性能优异，安全系数极高的在线式机种，在线式UPS功能完善，能抵抗来自电网上的各种侵害，如高压、尖峰、浪涌、杂讯干扰等等，输出纯净的电源，时刻保护您的负载。
网络用户除选用在线式外，亦可考虑线上互动式UPS。线上互动式UPS虽种类较多，品质良莠不全，但象山特的Inter系列UPS，通过电源软件监测网络环境，管理网络电源，也是很适合网络使用的。
个人及家庭用户可以考虑选用后备式机型，后备式UPS价格低廉，外形轻巧，是个人电脑理想伙伴。它在从市电切换到电池供电时的转换时间小于10毫秒，而PC机具有储存电能的电容，可忍受小于20毫秒的停电转换时间，所以不会影响PC机的正常使用。
步骤2：确定你所需要的UPS功率（VA）值
列出所有需保护的设备，别忘了显示器、主机、外挂硬盘等。 每一设备的电压及电源数据可在其背板上找到，把两者相乘即可获得（VA）伏安值。有些设备用瓦特（W）表明电能需要，将瓦数乘以1.4即可获得大致的伏安值。
把所有部件的VA值汇总；将汇总值加上30%的预留扩充容量，以备系统升级时使用。
步骤3：确定负载设备所需要的备用时间
断电时，负载设备只需进行存盘、关机操作，建议选择标准型UPS。
断电时，负载设备仍需进行长时间运转，应当选择长效型UPS。 步骤4：选择一个好品牌的UPS是非常重要的，原因是：
好品牌的UPS，产品质量有保证。
售后服务周到、及时。一台UPS的使用寿命至少有3年，所以最好选择能提供3年保修服务的品牌。另外销售与维修服务网点覆盖面的大小也是购买时需考虑的因素，这可以保证对产品的及时维护及维修。 好品牌UPS的厂商珍惜产品声誉，对用户的承诺言而有信。
如何正确使用UPS？
正常开机程序
由于一般负载在启动瞬间存在冲击电流，而UPS内部功率元件都有一定的安全工作区范围，尽管我们在选用器件时都留有一定的余量，但是过大的冲击电流还是会缩短元器件的使用寿命，甚至造成元器件损坏，因此在使用时尽量减少冲击电流带来的损害。一般UPS在旁路工作是抗冲击能力较强，我们可以利用这特点在开机时采用以下方式进行，先送市电给UPS，使其处于旁路工作，在逐个打开负载，先开冲击电流较大的负载，再开冲击电流较小的负载，然后UPS面板开机，使其处于逆变工作状态。开机时千万不能将所有负载同时开启，也不可带载开机。
关机顺序
关机顺序如下，先逐个关闭负载，再将UPS面板关机，使UPS处于旁路工作而充电器继续对电池组充电，如果不需要UPS输出，将UPS完全关闭，再将输入市电断开即可。
后备式UPS的使用
后备式UPS在市电正常情况下，皆为旁路供电，只靠输入保险丝起保护，如用户使用时不注意这点，而超载使用，虽然市电状态下UPS还可继续工作，但是当市电异常转电池逆变工作时，就会因过载保护而关机。严重时会造成UPS损坏，以上情况都会造成输出中断，给用户带来一定的损失。因此在使用后备式UPS时应特别注意不要超载使用。
长效型UPS的使用
长效型UPS由于采用外接电池组以延长供电时间，所以，外接电池的好坏直接影响到UPS的放电时间。因此在使用长效型UPS是应特别注意电池的使用和保养，关于电池使用保养请参阅以后内容。由于长效型UPS外置电池与UPS主机是分开的，相互间由电池连线相连，一般正常使用时不会有什么问题，但是当用户在装机（山特C系列3K以上机器必须由专业人员安装）或移机时就需要进行重新连线，在连线时因注意以下几个问题：
① 电池连接时电压极性要正确；
② 电池与主机之间的连线先不要连接，等UPS市电输入产生充电电压后再连接，即UPS先上市电，再接电池（后备长效机以及山特C系列6KS以上机器则应该先连接电池否则无法开机）。
UPS电源的基本知识 一、为什么要用UPS 有一个常见的错误概念，认为我们使用的市电，除了偶尔发生的断电事故，是连续而且恒定的，其实不然。市电系统作为公共电网，上面连接了成千上万各种各样的负载，其中一些较大的感性、容性、开关电源等负载不仅从电网中获得电能，还会反过来对电网本身造成影响，恶化电网或局部电网的供电品质，造成市电电压波形畸变或频率漂移。另外意外的自然和人为事故，如地震、雷击、输变电系统断路或短路，都会危害电力的正常供应，从而影响负载的正常工作。根据电力专家的测试，电网中经常发生并且对电脑和精密仪器产生干扰或破坏的问题主要有以下几种： 1、电涌（power surges）： 指输出电压有效值高于额定值110%，而且持续时间达一个或数个周期。电涌主要是由于在电网上连接的大型电气设备关机时，电网因突然卸载而产生的高压。 2、高压尖脉冲（high voltage spikes）： 指峰值达6000v，持续时间从万分之一秒至二分之一周期（10ms）的电压。这主要由于雷击、电弧放电、静态放电或大型电气设备的开关操作而产生。 3、暂态过电压（switching transients）： 指峰值电压高达 20000V，但持续时间界于百万分之一秒至万分之一秒的脉冲电压。其主要原因及可能造成的破坏类似于高压尖脉冲，只是在解决方法上会有区别。 4、电压下陷（power sags）： 指市电电压有效值介于额定值的80%至85%之间的低压状态，并且持续时间达一个到数个周期。大型设备开机，大型电动机启动，或大型电力变
压器接入都可能造成这种问题。 5、电线噪声（electrical line noise）： 系指射频干扰(RFI)和电磁干扰（EFI）以及其它各种高频干扰。马达的运行、继电器的动作、马达控制器的工作、广播发射、微波辐射、以及电气风暴等，都会引起线噪声干扰。 6、频率偏移（frequency variation）： 系指市电频率的变化超过3Hz以上。这主要由应急发电机的不稳定运行，或由频率不稳定的电源供电所致。 7、持续低电压（brownout）： 指市电电压有效值低于额定值，并且持续较长时间。其产生原因包括：大型设备启动和应用、主电力线切换、启动大型电动机、线路过载。 8、市电中断（power fai1）： 指市电中断并且持续至少两个周期到数小时的情况。其产生原因有：线路上的断路器跳闸、市电供应中断、电网故障。 对于电脑来说，显示器及主机工作都需要正常的电力供应。尤其是内存，对电源的要求更高。它是一种依赖电能的存储设备，需要不断的刷新动作来保持存储内容。一旦断电，所保存的内容立即消失。如果非正常断电，导致内存中的信息来不及保存到硬盘等存储设备上，就会造成信息因完全丢失或变得不完整而失去价值，从而浪费大量的工作精力、时间、甚至造成巨大的经济损失。而UNIX这样的操作系统，如果不正常关机，内存中的系统信息没有回写到硬盘上，还可能造成系统崩溃，无法再次启动。此外，电脑中的硬盘，虽然应用的是磁存储介质，不会因断电而损失信息，但突然的电力故障会使正在进行读写工作的硬盘物理磁头损坏，或者系统文件在维护文件系统时，造成文件分配表错误，从而造成整个硬盘的报废。另外，现在的操作系统大都能设置虚拟内存，由于突然的断电，使系统来不及取消虚拟内存，从而造成硬盘中的“信息碎片”，不仅浪费了硬盘存储空间，还会导致机器运行缓慢。
UPS电源 UPS的中文意思为“不间断电源”，是英语“Uninterruptible Power Supply”的缩写，它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘，使您不致因停电而影响工作或丢失数据。它在计算机系统和网络应用中，主要起到两个作用：一是应急使用，防止突然断电而影响正常工作，给计算机造成损害；二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机系统提供高质量的电源。 从基本应用原理上讲，UPS是一种含有储能装置，以逆变器为主要元件，稳压稳频输出的电源保护设备。主要由整流器、蓄电池、逆变器和静态开关等几部分组成。 1)整流器：整流器是一个整流装置，简单的说就是将交流（AC）转化为直流（DC）的装置。它有两个主要功能：第一， 将交流电（AC）变成直流电(DC)，经滤波后供给负载，或者供给逆变器；第二，给蓄电池提供充电电压。因此，它同时又起到一个充电器的作用； 2)蓄电池：蓄电池是UPS用来作为储存电能的装置，它由若干个电池串联而成，其容量大小决定了其维持放电（供电） 的时间。其主要功能是：１当市电正常时，将电能转换成化学能储存在电池内部。２当市电故障时，将化学能转换成电能提供给逆变器或负载； 3)逆变器：通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。它由逆变桥、控制逻辑和滤波电路 组成； 4)静态开关：静态开关又称静止开关，它是一种无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关， 其闭合和断开由逻辑控制器控制。分为转换型和并机型两种。转换型开关主要用于两路电源供电的系统， 其作用是实现从一路到另一路的自动切换；并机型开关主要用于并联逆变器与市电或多台逆变器。 目前，主流的UPS厂商有APC、山特等，都提供各种级别的UPS满足不同用户群的需要。 一类型 （一）UPS电源按其工作原理可分为后备式、在线式以及在线互动式三种。 1 后备式UPS：平时处于蓄电池充电状态，在停电时逆变器紧急切换到工作状态，将电池提供的直流电转变为稳定的交流电输出，因此后备式UPS也被称为离线式UPS。后备式UPS电源的优点是：运行效率高、噪音低、价格相对便宜，主要适用于市电波动不大，对供电质量要求不高的场合，比较适合家庭使用。然而这种UPS存在一个切换时间问题，因此不适合用在关键性的供电不能中断的场所。不过实际上这个切换时间很短，一般介于2至10毫秒，而计算机本身的交换式电源供应器在断电时应可维持10毫秒左右，所以个人计算机系统一般不会因为这个切换时间而出现问题。后备式UPS一般只能持续供电几分钟到几十分钟，主要是让您有时间备份数据，并尽快结束手头工作，其价格也较低。对不是太关键的电脑应用，比如个人家庭用户，就可配小功率的后备式UPS。 2在线式UPS：这种UPS一直使其逆变器处于工作状态，它首先通过电路将外部交流电转变为直流电，再通过高质量的逆变器将直流电转换为高质量的正弦波交流电输出给计算机。在线式UPS在供电状况下的主要功能是稳压及防止电波干扰；在停电时则使用备用直流电源（蓄电池组）给逆变器供电。由于逆变器一直在工作，因此不存在切换时间问题，适用于对电源有严格要求的场合。在线式UPS不同于后备式的一大优点是供电持续长，一般为几个小时，也有大到十几个小时的，它的主要功能是可以让您在停电的情况可像平常一样工作，显然，由于其功能的特殊，价格也明显要贵一大截。这种在线式UPS比较适用于计算机、交通、银行、证券、通信、医疗、工业控制等行业，因为这些领域的电脑一般不允许出现停电现象。
UPS电源的基本知识和提高UPS电源供电可靠性的三种方案改革开放以来，我国电力系统的建设存在无法满足各行业快速发展的要求，尤其是近年来出现的全国性电力供应不足，导致大面积的拉闸限电，严重限制了数字化建设的步伐和质量。例如，很多工厂由于限电无法全速运转，户外的无线通信业务由于停电无法正常运行，金融信息网络系统由于电网质量导致数据传输变慢、异常或部分停业，政府的信息化建设工作由于停电不得不延期等等，这一切说明电力系统的供电质量和可靠性对于数字化建设起到至关重要的作用。 因此，系统工程师在做数字化系统设计时必须充分考虑电源系统的可靠性。目前比较可靠的方法就是采用高质量的不间断电源UPS。UPS在电网正常时能够给各类信息化设备提供高质量的交流电源，在电网异常时能够将后备电池组的直流能量转化为稳定的交流电源供给负载设备使用，并且在电网掉电过程中可以保证输出没有间断，确保信息设备的安全运行。大量的现场运行数据和理论分析也表明，引进UPS电源除了可以解决上述的交流供电中断的影响外，还可以消除正常交流电网供电中的各种高频杂波、电压浪涌、陷落、瞬间断电等电力干扰对信息设备的危害，保证信息网络时刻安全运行。可见，为了保证数字化建设的顺利进行，采用高可靠的UPS供电方案是最为有效的、高可靠的电源解决方案。 本文将先介绍一下UPS的相关基本知识，然后再分析三种提高UPS供电可靠性的系统技术方案，谨供系统工程师做电源方案设计时参考。 一、不间断电源UPS的基本知识1.UPS的基本概念UPS是由整流器、逆变器、电池和控制电路等组成，能在有限时间里提供纯净、稳定波形的电源设备。 UPS具有以下功能： ①电网电压正常时，除了输出纯净、稳定且连续不间断的交流电源外，还可以对电池进行充电，储存后备能量。 ②在电网异常时（欠压、过压、掉电、干扰等）利用电池组的能量对用电设备提供不间断的交流输出，不间断一般指输出电压波形为零的时间不大于10ms。
UPS是啥？ UPS的中文意思为“不间断电源”，是英语“Uninterruptible Power Supply”的缩写，它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘，使您不致因停电而影响工作或丢失数据。它在计算机系统和网络应用中，主要起到两个作用：一是应急使用，防止突然断电而影响正常工作，给计算机造成损害；二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机系统提供高质量的电源。 从基本应用原理上讲，UPS是一种含有储能装置，以逆变器为主要元件，稳压稳频输出的电源保护设备。主要由整流器、蓄电池、逆变器和静态开关等几部分组成。 1)整流器：整流器是一个整流装置，简单的说就是将交流（AC）转化为直流（DC）的装置。它有两个主要功能：第一，将交流电（AC）变成直流电(DC)，经滤波后供给负载，或者供给逆变器；第二，给蓄电池提
供充电电压。因此，它同时又起到一个充电器的作用； 2)蓄电池：蓄电池是UPS用来作为储存电能的装置，它由若干个电池串联而成，其容量大小决定了其维持放电（供电）的时间。其主要功能是：１当市电正常时，将电能转换成化学能储存在电池内部。２当市电故障时，将化学能转换成电能提供给逆变器或负载； 3)逆变器：通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。它由逆变桥、控制逻辑和滤波电路组成； 4)静态开关：静态开关又称静止开关，它是一种无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。分为转换型和并机型两种。转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换；并机型开关主要用于并联逆变器与市电或多台逆变器。 目前，主流的UPS厂商有APC、山特等，都提供各种级别的UPS满足不同用户群的需要。
一、单项选择题 1、UPS中文全称是：( A ) A．不间断电源系统， B 稳压电源系统 C 双电源互投 D 发电机组 2、UPS主机中逆变环节是指（B） A.交流电转换成直流电的过程 B. 直流电转换成交流电的过程 C. 交流电转换成交流电的过程 D . 直流电转换成直流电的过程。 3、通信机楼中采用的UPS主机一般采用的工作方式是（A ）。 A、双变换在线式UPS B、后备式UPS C、串并联调整式UPS D、在线互动式UPS 4、通信机楼中为主设备供电的UPS系统一般不采用以下哪种并机方式？（C） A、N+1 B、2N C、N 5、市电停电（无交流输入）时，双变换在线式UPS的以下那个部件停止工作（B ） A、逆变器 B、整流器、 C、蓄电池 6、交流市电电源标称电压为380V时，通常情况下UPS输入端电压变动允许范围为（B）V。 A、332—408 B、323—418 C、320—410 D、323—437 7、所谓双变换是指UPS正常工作时，电能经过了（A ）两次变换后再供给负载。 A、AC/DC和DC/AC B AC/DC和AC/DC C、DC/AC和AC/DC D、DC/AC 和DC/AC 8、2+1并机冗余系统的UPS,在考虑冗余的前提下，系统带载能力最大可以是单台的（B ）倍。 A、3 B、2 C、1.5 D、4 9、通信机楼中UPS主机不包括（D）。 A、整流滤波电路 B、逆变器 C、静态转换开关 D、蓄电池组 10、在市电正常时，在线互动式UPS供给负载的交流是（B） A、经过整流和逆变 B、经过升降压（稳压） C、经过滤波 11、有市电时，UPS工作正常，一停电就没有输出，不是以下哪种原因造成？（B） A、没有开机，UPS工作于旁路状态 B、市电不正常 C、电池开关没有合 D、电池的放电能力不行，需更换电池
UPS是一种含有储能装置，以逆变器为主要组成部分的恒压、恒频的不间断电源。当市电正常时，UPS 将市电稳压或稳压、稳频后供负载使用，同时向机内电池充电;当市电中断时(异常时)，UPS立即在4-10毫秒内或“零”中断时间内将蓄电池的电源通过逆变转换的方式向负载继续供应电力，使负载维持正常的工作，以便保存资料并保护负载的软硬件不受损坏。 1、准型UPS的使用 标准型UPS一般在市电状态下无负载检测功能，靠其中的保险丝实行保护。在实行市电供电的情况下，如果带载过大，UPS可能继续工作，但当市电异常转为UPS逆变工作时，UPS就会因过载保护而关机，严重时会造成UPS损坏，以上情况都会造成输出中断，给用户带来一定的损失。所以在使用标准型UPS前应确认负载总量。 正常使用时，若无市电中断情况发生，电池应每隔3-6月带载充、放电一次，放电完毕后，标准型UPS 充电时间应很多于10小时。 2、效型UPS的使用 长效型UPS因为采用外接电池组来延长供电时间，外接电池的好坏直接影响到UPS的放电时间，所以在使用长效型UPS时一定要注意电池的质量和保养。 因为长效型UPS外置电池与UPS主机是分开的，相互间由电池连线连接，一般正常使用时不会有什么问题，但是当用户在装机或移机时，就会需要实行重新连线，在连线时应注意以下几个问题： 1)电池连接时电压极性要准确; 2)先向UPS中输入市电产生充电电压，然后将电池与主机实行连接。 3、所有UPS在使用时应注意以下事： 1)UPS接地处理：因为UPS内有超过人体承受水平的高电压，当发生故障时候，若未接地，可能会导致其金属壳带电，危害到人体安全;另外，某些设备对零、地线之间电压有较高的要求，若未接地，会使得零、地线之间电压过高而使设备无法工作甚至发生损坏; 2)正常使用时，若无市电中断情况发生，电池应每隔3月带载放、充电一次，放电完毕后，UPS充电时间应很多于10小时; 3)如果UPS长期处于闲置状态，应每隔3月空载冲、放电一次; 4)电池的外部环境要求以22-28℃为宜，避免阳光直射并做好防尘处理; 5)室温条件下，长期处于浮充状态运行时的密封铅酸电池寿命为3-5年，应根据实际情况及早做好备用蓄电池的购置与预使用状态调试。 下一节：UPS电源的基础知识
UPS的基本知识 一、UPS的概况 1、UPS的概念 Uninteruptible Power System的英文字首简称为UPS，即我们所说的不间断电源系统，依照字面上的解释即为电力系统停止供电时，在极短的时间内取代原有的电力设备，继续供电给负载系统使用。 其工作原理：首先在正常时利用整流装置将交流输入整流成直流电力，然后一路对蓄电池充电，一路籍以将直流电力供给逆变器，逆变器将直流电力转换成稳定的交流电力输出经静态开关装置供给负载使用。当输入电力中断时，由储存在蓄电池内的直流电力供应逆变器工作转换成交流电力供负载使用。待市电完成供电准备后，才停止由蓄电池输出转换。 二、UPS的组成概要 依UPS内部构造可分为：电池组、充电器、逆变器及静态开关。 1、电池组 UPS所用的电池种类相当多，其差别在于极板材质、构造及电解液成份的不同，目前广泛UPS采用的为铅酸免加水电池，其优点在于重量轻、寿命长。电池容量单位为安培/小时（Ah），数值越大则表示电池的容量越大，一般UPS标准放电时间在满载状态下最长不超过15分钟，若使用者欲延长放电时间则需另外加长效型充电电路来使用，由于电池为UPS市电中断后的电力来源，故其电池的品质及可靠度是不容忽视的，所以电池的品牌亦是选择UPS 的指标，最好能尽量选世界知名品牌。 2、充电器 电池充电器经由变压器与市电隔离，对电池充电及提供逆变器电力，此电源需有足够的容量，但又必需有一定限流装置电路来保护电池的寿命，一般而言，对已耗尽电力的电池进行充电，将花费其放电时间常数的 8～10倍才能回充至额定压的80％，故标准型小容量在线式每放一次电需8小时以上的充电时间才能恢复电力。 3、静态开关 静态开关可由两个单向可控硅组成，以可控硅的高速开关特性来补偿输出继电器触点跳接时间，使AC与INV转换时，转换时间小于5ms，因为继电器的跳接时间不能满足UPS负载的要求（电脑允许断电的最短时间小于6ms）。 4、逆变器 逆变器是一种电力转换电路，它所担任的工作是将直流电源转换成一般的交流电，在UPS 领域内利用整流器将交流电力整流成直流电力，然后再经逆变器转换成交流电力，即所谓的AC-DC-AC，使输出电源更为纯净，其具备如下功能： （1）反转：将整流器及电池组所供应的直流电源换成交流电源，波形失真小于5％。 （2）稳定：保持交流输出电压再负载能接受之范围内（2％），频率漂移则0.5％。 （3）限制：本身具有过电流感，当超载时用于保护自身和负载。 三、UPS的作用和特点
电力系统UPS详解 UPS的作用 UPS中文为“不间断电源”。是一种含储能装置，以整流器、逆变器为主要组成部分，为变电站内监控系统、自动化仪表、远方通信系统等设备提供恒压恒频的不间断电源。 UPS系统的主要作用有两方面： （1）做为重要设备的交流供电电源，防止市电突然断电而影响正常工作，给设备造成损害； （2）消除市电中的电涌、瞬间高/低电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机等提供高质量的电源。 UPS的分类 UPS系统主要有有三种类型：后备式、互动式、在线式。 （1）后备式：具备自动稳压、断电保护等功能，转换时间10ms左右，逆变输出的交流电是方波，结构简单，价格便宜； （2）互动式：具有滤波功能，抗式电干扰能力强，转换时间小于4ms，逆变输出为模拟正弦波，价格远低于在线式； （3）在线式：结构较复杂，性能完善，能够持续不中断输出纯净正弦波交流电，能够解决尖峰、浪涌、频率漂移等全部的电源问题；价格高，通常应用在关键计算机和网络设备等对电力要求苛刻的环境中。 UPS的结构 变电站内UPS系统一般由电力UPS主机、旁路稳压柜、输出馈线柜等三部分组成（小功率时也可三合一）。 结构示意图如图所示，简单说说几个比较重要的部分的用处。
整流器： 有两个主要功能： 第一，将交流电（AC）变成直流电（DC），经滤波后供给逆变器； 第二，给蓄电池提供充电电压，起到一个充电器的作用； 逆变器： 将直流电（DC）转化为交流电（AC），供给负载使用； 蓄电池： UPS用来作为储存电能的装置，使其在市电失电时，可以将直流电逆变后，为负载提供不间断电源。其容量大小决定了其维持放电（供电）的时间； 静态开关： 又称静止开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制； 隔离变压器、稳压器： 在输入或输出部分将交流与直流隔离，稳压器除了隔离之外还有稳定电压的作用； UPS的四种运行模式 UPS有4种运行模式，将UPS系统结构简化后示意图如下： （1）正常操作模式：
一、为什么要用UPS 有一个常见的错误概念，认为我们使用的市电，除了偶尔发生的断电事故，是连续而且恒定的，其实不然。市电系统作为公共电网，上面连接了成千上万各种各样的负载，其中一些较大的感性、容性、开关电源等负载不仅从电网中获得电能，还会反过来对电网本身造成影响，恶化电网或局部电网的供电品质，造成市电电压波形畸变或频率漂移。另外意外的自然和人为事故，如地震、雷击、输变电系统断路或短路，都会危害电力的正常供应，从而影响负载的正常工作。根据电力专家的测试，电网中经常发生并且对电脑和精密仪器产生干扰或破坏的问题主要有以下几种： 1、电涌（powersurges）： 指输出电压有效值高于额定值110%，而且持续时间达一个或数个周期。电涌主要是由于在电网上连接的大型电气设备关机时，电网因突然卸载而产生的高压。 2、高压尖脉冲（highvoltagespikes）： 指峰值达6000v，持续时间从万分之一秒至二分之一周期（10ms）的电压。这主要由于雷击、电弧放电、静态放电或大型电气设备的开关操作而产生。 3、暂态过电压（switchingtransients）： 指峰值电压高达20000V，但持续时间界于百万分之一秒至万分之一秒的脉冲电压。其主要原因及可能造成的破坏类似于高压尖脉冲，只是在解决方法上会有区别。 4、电压下陷（powersags）： 指市电电压有效值介于额定值的80%至85%之间的低压状态，并且持续时间达一个到数个周期。大型设备开机，大型电动机启动，或大型电力变压器接入都可能造成这种问题。 5、电线噪声（electricallinenoise）： 系指射频干扰(RFI)和电磁干扰（EFI）以及其它各种高频干扰。马达的运行、继电器的动作、马达控制器的工作、广播发射、微波辐射、以及电气风暴等，都会引起线噪声干扰。 6、频率偏移（frequencyvariation）： 系指市电频率的变化超过3Hz以上。这主要由应急发电机的不稳定运行，或由频率不稳定的电源供电所致。

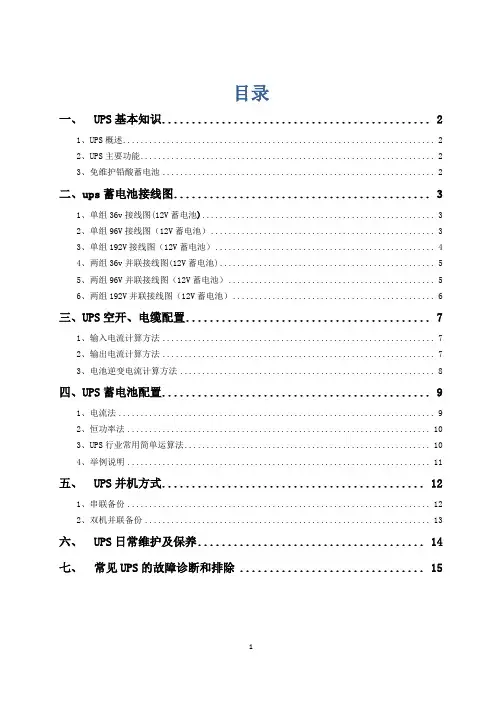

目录 一、UPS 基本知识 (2) 1、UPS 概述 (2) 2、UPS 主要功能 (2) 3 、免维护铅酸蓄电池 (2) 二、ups 蓄电池接线图 (3) 1、单组36v 接线图（12V 蓄电池） (3) 2 、单组96V 接线图（12V 蓄电池） (3) 3 、单组192V 接线图（12V 蓄电池） (4) 4、两组36v 并联接线图（12V 蓄电池） (5) 5 、两组96V 并联接线图（12V 蓄电池） (6) 6 、两组192V 并联接线图（12V 蓄电池） (6) 三、UPS空开、电缆配置 (7) 1 、输入电流计算方法 (7) 2 、输出电流计算方法 (8) 3 、电池逆变电流计算方法 (9) 四、UPS蓄电池配置 (10) 1 、电流法 (10) 2 、恒功率法 (11) 3、UPS 行业常用简单运算法 (12) 4 、举例说明 (12) 五、UPS 并机方式 (13) 1 、串联备份 (13) 2 、双机并联备份 (15) 六、UPS 日常维护及保养 (16) 七、常见UPS 的故障诊断和排除 (17)
