一、进入阵列卡配置界面并查看硬盘状态
开机看到Lenovo System x Logo的时候按F1键进入BIOS配置界面
依次进入System Settings / 系统设置
Storage / 存储
然后进入阵列卡，一般配备的是ServeRAID M5210或者M1215阵列卡
进入Main Menu / 主菜单
此界面即阵列卡配置主界面，然后进入Drive Management / 磁盘管理查看硬盘状态
注意硬盘的状态，只有Unconfigured Good状态的硬盘才能配置RAID，Online状态表示该盘已在某个阵列中，JBOD状态表示该盘为单盘直通模式，Unconfigured Good状态
与JBOD状态的相互转换请看下文“设置JBOD模式”
二、创建RAID 0/1/5阵列
进入阵列卡配置主界面，进入Configuration Management / 配置管理
再进入Create Virtual Drive，创建一个阵列
RAID Level / RAID级别选择RAID 0、RAID 1或者RAID 5。
本节只介绍创建RAID 5阵列的操作步骤，创建RAID 0或者RAID 1阵列参照本节操作执行
注意：RAID 5等RAID级别需要阵列卡硬件支持或者激活相应功能，亦需要可配置硬盘数量满足最低要求，否则不会出现相应RAID级别或者该RAID级别为灰色不可选（如本机虽然已激活RAID 5/50功能，但不满足创建RAID 50硬盘数量最低要求：6块，所以RAID 50选项未出现）
选择好RAID级别后进入Select Drives / 选取硬盘
在将要加入阵列的硬盘上按空格或者回车键，然后Apply Changes / 应用更改。
注意：
1、不同RAID级别有不同的硬盘数量要求，如RAID 5至少需要3块硬盘，RAID 1只能
有2块硬盘，RAID 0无限制。
2、如果使用SSD / 固态硬盘配置阵列，需要将Select Media Type选项改为SSD。
告知操作已顺利执行，OK继续。
确认Virtual Drive Size / 虚拟磁盘尺寸是否已正确显示出大小，如果选择的磁盘数
量与RAID级别不匹配，则这里不会有数字；如需给阵列分卷，则在这里按回车键并输入所需大小，见“创建RAID 10阵列并分卷”一节Strip Size / 条带尺寸一般保持默认，若阵列做存储用途可以调大，若做数据库类用途可以调小，调整此项可能会影响阵列性能，此项不可事后修改。Read Policy / 读取策略一般保持默认，若由HDD / 机械硬盘组成阵列则选择Read Ahead / 预读模式，若由SSD组成阵列则选择No Read Ahead / 不预读模式Write Policy / 写入策略，当阵列卡具备缓存及备份单元（闪存+超级电容）时，默认为Write Back / 回写模式，该模式会提升阵列性能，否则为Write Through / 直写模式；另有Always Write Back / 强制回写模式，即只要有缓存不管是否有备份单元都开启回写模式，此模式在服务器遇到意外停电时有较大数据丢失风险，请谨慎选用；写入策略等阵列参数可以在阵列创建完毕后再修改，见“修改阵列缓存策略等参数”一节。首次配置阵列或者已删除原阵列重新配置，建议将Default Initialization / 默认初始化选项改为Fast / 快速，用以快速检测硬盘状况并抹除数据；如果是阵列误删除后重建，则本项保持None / 不初始化；如果未在创建阵列时选择执行初始化，也可以在创建好阵列后再执行，见“重新初始化阵列”一节。阵列配置完成后，默认会在空闲时对阵列进行Background Initialization / 后台初始化，后台初始化会静默执行，不会抹除任何数据，但可能会影响阵列性能，如果不希望执行后台初始化，需要将Disable Background Initialization选项改为Yes。其他选项建议保持默认，然后Save Configuration / 保存设置。
出现提示，在Confirm / 确认上按空格或者回车键，再选择Yes继续。
提示操作已顺利执行，OK完成。
此时可能会返回创建阵列的界面，返回到阵列卡配置主界面，再进入Virtual Drive Management / 虚拟磁盘管理，确认刚刚创建的阵列已正常显示为Optimal状态，RAID 5
阵列创建完毕。
如果BIOS设置为Legacy模式引导，还需注意Controller Management中Select Boot Device选项是否为此RAID 5，如果不需要阵列作为引导项，则可设置为None。
注：此选项立即生效，没有确认步骤。
三、 创建RAID 10阵列并分卷
请先阅读上一节“创建RAID 5阵列”，本节只介绍与上一节有区别的部分
RAID级别选择RAID 10
RAID 10要求至少4块硬盘组成，若可用硬盘数量不满足要求则RAID 10选项不可选。
RAID 10可以视为由2组以上的RAID 1再组成的RAID 0，所以要将硬盘两两分组，首先选取Span 1的硬盘，
先选择2块硬盘，并Apply Changes。
再Add More Spans，新建一组span，
接着选取Span 2的硬盘，
个Span选择2个硬盘。
给阵列分卷，就是在Virtual Drive Size中输入一个小于阵列最大容量的数字，比如这里输入101，然后回车键
注意下一行的Virtual Drive Size Unit / 虚拟磁盘容量单位，此项可能是GB或者TB，
当需要分卷时可能需要调整此项
按需修改其他选项或者保持默认，然后保存配置并确认。
由于有未配置的空间，所以会返回创建阵列的界面。
先在Select Drives From选项中选择Free Capacity，
然后进入Select Drive Groups
选择之前创建RAID 10的剩余部分，Apply Changes并确认。
的大小，最后保存配置并确认。
分卷，创建完毕。
选项是否设置为用于引导的分卷。
四、 设置热备盘及手动替换已故障的硬盘重建阵列
本操作当阵列状态正常时为设置热备盘，当阵列处于降级状态时为手动重建阵列。
在阵列卡配置主界面进入Drive Management，选择1块状态为Unconfigured Good 状态的硬盘。
在Operation / 操作选项中选择Assign Global Hot Spare Drive / 设置全局热备盘或者Assign Dedicated Hot Spare Disk / 设置专用热备盘，全局热备是指此阵列卡上有任何阵列降级时该盘都会进行重建，专用热备会将该盘分配给特定的阵列，只有特定阵列降级时该盘才会进行重建。
后在下一行出现的Go上按回车键。
若设置为专用热备，则会要求选择用于热备的阵列，按OK继续
一、进入阵列卡配置界面并查看硬盘状态 开机看到Lenovo System x Logo的时候按F1键进入BIOS配置界面 依次进入System Settings / 系统设置
Storage / 存储 然后进入阵列卡，一般配备的是ServeRAID M5210或者M1215阵列卡
进入Main Menu / 主菜单 此界面即阵列卡配置主界面，然后进入Drive Management / 磁盘管理查看硬盘状态 注意硬盘的状态，只有Unconfigured Good状态的硬盘才能配置RAID，Online状态表示该盘已在某个阵列中，JBOD状态表示该盘为单盘直通模式，Unconfigured Good状态
与JBOD状态的相互转换请看下文“设置JBOD模式” 二、创建RAID 0/1/5阵列 进入阵列卡配置主界面，进入Configuration Management / 配置管理
再进入Create Virtual Drive，创建一个阵列 RAID Level / RAID级别选择RAID 0、RAID 1或者RAID 5。 本节只介绍创建RAID 5阵列的操作步骤，创建RAID 0或者RAID 1阵列参照本节操作执行 注意：RAID 5等RAID级别需要阵列卡硬件支持或者激活相应功能，亦需要可配置硬盘数量满足最低要求，否则不会出现相应RAID级别或者该RAID级别为灰色不可选（如本机虽然已激活RAID 5/50功能，但不满足创建RAID 50硬盘数量最低要求：6块，所以RAID 50选项未出现）
选择好RAID级别后进入Select Drives / 选取硬盘 在将要加入阵列的硬盘上按空格或者回车键，然后Apply Changes / 应用更改。 注意： 1、不同RAID级别有不同的硬盘数量要求，如RAID 5至少需要3块硬盘，RAID 1只能
联想ThinkServer RD450服务器RAID配置及WMwarevShpere虚拟机安装 一、服务器基本配置信息 联想RD450,2U高度，2*E5-2609v3（六核1.9），2*8GB DDR4内存，8*3.5硬盘位，2*1T SATA硬盘， LSI 9260-8i RAID 卡，2*450W黄金电源，DVD-RW机架式服务器。 二、RAID配置 两块硬盘，配置RAID1。 开机按F1进入bios， （一）选择Boot Manager Adapters and UEFI Drivers回车 LSI MegaRAID
选择OK后，返回上一级菜单，再选Save Configuration(也有2个，最上面或最下面的都可以)回车，出现的菜单将Confirm [Disabled]状态改为[Enabled],然后选择Yes （如果confirm状态不是Enabled无法选择Yes），再选择OK，依次ESC保存，不要退出（也可以F10保存，不要退出）。 （二）选择Boot Manager 将Boot Mode [Auto]状态改成[Legacy Only] 选择Miscellaneous Boot Settings回车 将Storage OpROM Policy [UEFI Only]状态改为[Legacy Only]。 保存退出，重启服务器，即可看到RAID1（未配置前，服务器启动看不到RAID信息）。 三、虚拟机安装 该型号服务器只能安装VMware ESXi 5.5及以上版本。 （一）按F12选择光盘启动，安装VMware ESXi 5.5.0 Update 2，安装包全称为VMware-VMvisor-Installer-5.5.0.update02-2068190.x 86_64.exe。 （二）找一台PC，安装虚拟机管理平台VMware vCenter Server 5.5 Update 2，安装包全称为VMware-viclient-all-5.5.0-1993072.exe。
一、服务器基本配置信息 联想RD450,2U高度，2*E5-2609v3（六核），2*8GB DDR4内存，8*硬盘位，2*1T SATA硬盘， LSI 9260-8i RAID卡，2*450W黄金电源，DVD-RW机架式服务器。 二、RAID配置 两块硬盘，配置RAID1。 开机按F1进入bios， （一）选择Boot Manager Adapters and UEFI Drivers回车 LSI MegaRAID
Confirm [Disabled]状态改为[Enabled],然后选择Yes （如果confirm状态不是Enabled无法选择Yes），再选择OK，依次ESC保存，不要退出（也可以F10保存，不要退出）。 （二）选择Boot Manager 将Boot Mode [Auto]状态改成[Legacy Only] 选择Miscellaneous Boot Settings回车 将Storage OpROM Policy [UEFI Only]状态改为[Legacy Only]。 保存退出，重启服务器，即可看到RAID1（未配置前，服务器启动看不到RAID信息）。 三、虚拟机安装 该型号服务器只能安装VMware ESXi 及以上版本。 （一）按F12选择光盘启动，安装VMware ESXi Update 2，安装包全称为。 （二）找一台PC，安装虚拟机管理平台VMware vCenter Server Update 2，安装包全称为。

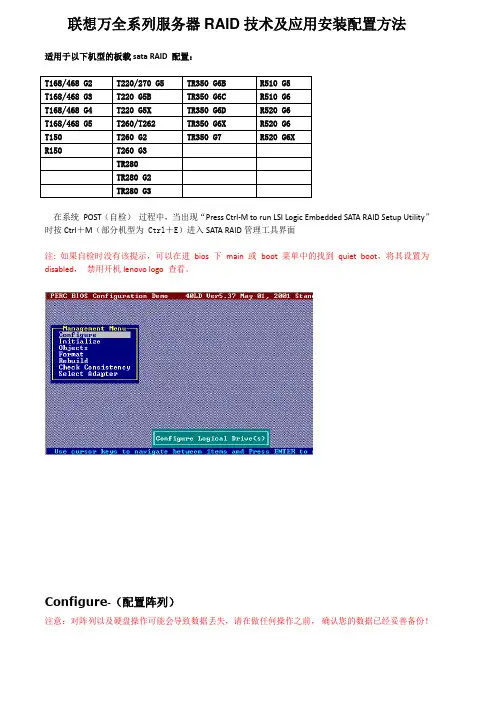

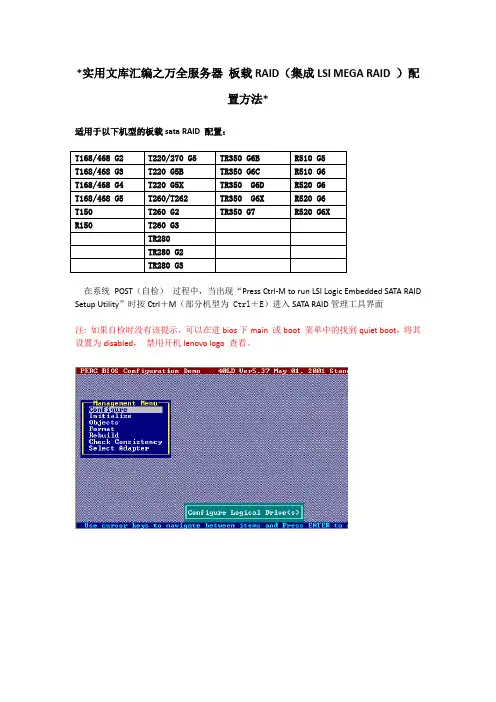

万全服务器板载RAID（集成LSI MEGA RAID ）配置方法 适用于以下机型的板载sata RAID 配置： T168/468 G2 T220/270 G5 TR350 G6B R510 G5 T168/468 G3 T220 G5B TR350 G6C R510 G6 T168/468 G4 T220 G5X TR350 G6D R520 G6 T168/468 G5 T260/T262 TR350 G6X R520 G6 T150 T260 G2 TR350 G7 R520 G6X R150 T260 G3 TR280 TR280 G2 TR280 G3 在系统POST（自检）过程中，当出现“Press Ctrl-M to run LSI Logic Embedded SATA RAID Setup Utility”时按Ctrl＋M（部分机型为 Ctrl＋E）进入SATA RAID管理工具界面 注: 如果自检时没有该提示，可以在进bios下main 或boot 菜单中的找到quiet boot，将其设置为disabled，禁用开机lenovo logo 查看。
