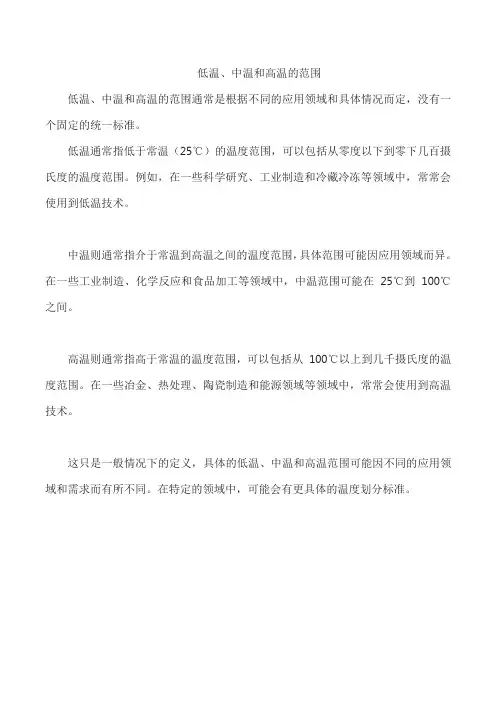

工业管道低温中温高温的划分

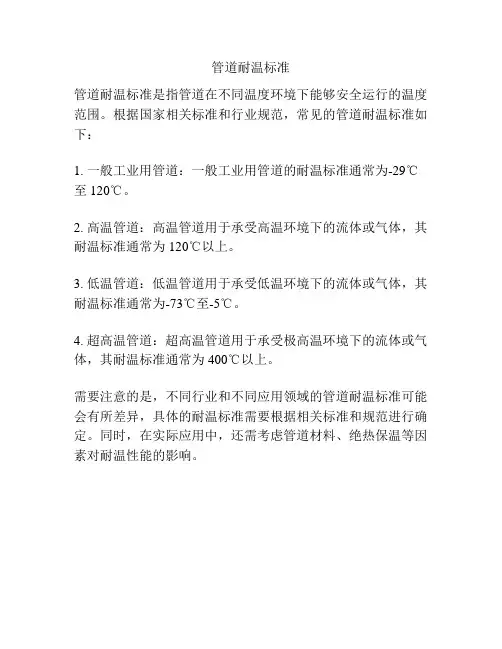

工业管道, 容器, 阀门按温度分类

一、工业管道按介质温度分：

(1)常温管道：-40℃

(2)低温管道：t≤-40℃。

(3)中温管道：120℃

(4)高温管道：t>450℃。

工业管道按介压力度分：

低压：0.1Mpa≤P＜1.6Mpa

中压：1.6Mpa≤P＜10Mpa

高压：10Mpa≤P＜100Mpa

超高压：100Mpa≤P

二、容器按操作温度分：

(1)低温容器(t≤－20℃)。

(2)常温容器(t＞－20～150℃)。

(3)中温容器(t≥150～450℃)。

(4)高温容器(t≥450℃)。

三、阀门按工作温度分类：

(1) 超低温阀：用于介质工作温度t<－100℃的阀门。

(2) 低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。

(3) 常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。

(4) 中温阀：用于介质工作温度120℃≤t≤450℃

(5) 高温阀：用于介质工作温度t>450℃的阀门。

工业管道的分类和分级

工业管道的分类和分级 工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类。 一、按介质压力分类 根据《工业管道工程施工及验收规范金属管道篇》GB 235-82 的规定，分为真空管道、低压管道、中压管道、高压管道四级，见表1-1。 表1 – 1 管道的压力分级 亦可将真空管道与低压管道合并，分为低压、中压、高压、超高压管道四种，见表1-2。 表1 – 2 工业管道按介质压力分类 管道在介质压力作用下，应满足以下主要要求： ①具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须安全可靠。特别是高压管道，还会产生振动。所以高压管道还必须处理好防震加固问题。 ②具有可靠的密封性，保证管道和管路附件以及连接接头在介质压力作用下严密不漏，这就必须正确地选择连接方法和密封材料，合理地进行施工安装。 二、按介质温度分类 根据管道工作温度的不同分为常温、低温、中温、高温管道，见表1-3。 管道在介质温度作用下，应满足以下主要要求： ①管材耐热的稳定性。管材在介质温度的作用下必须稳定可靠。对于同时承受介质温度和压力作用的管道，必须从耐热性和机械强度两个方面满足工作条件的要求。 ②管道热应变的补偿。管道在介质温度和外界温度变化作用下，将产生热变形，并使

管道承受热应力的作用。所以输送热介质的管道应设计补偿器，以便吸收管道的热变形，减少管道的热应力。 ③管道的绝热保温。为了减少管道热交换和温差应力，输送热介质和冷介质的管道，管道外壁应设绝热层。 按介质性质分类 按介质的性质如腐蚀性、化学危险性、凝固性的不同，共分五类，见表1-4。 表1-4工业管道按介质性质分类 三、按管道材质、温度、压力综合分类 这种分类方法是基于对管道工作状态的可靠性和介质的危险性的一种分类方法，共分为五类，见表1-5。 表1-5管道材质、介质温度和压力分类（GBJ235-82）

低温管道设计规范

竭诚为您提供优质文档/双击可除 低温管道设计规范 篇一：低温管道的保冷设计 低温管道的保冷设计 20xx-07-03李珏 (南京扬子石油化工设计工程有限责任公司南京2lo048) 摘要：结合工程实例，介绍了双层异材保冷结构的设计、安装及施工过程中的注意事项。指出保冷材料的性能及保冷层的厚度关系到低温管道的保冷效果，选择保冷材料时应着重考虑材料导热系数及材料密度。 关键词：低温管道双层异材保冷结构低温贮运装置 在化工生产中，对低温管道进行保冷设计的主要目的是减少管道及其组成件在输送过程中的冷量损失，以降低能耗；减少输送过程中介质温升，以利于系统的良好运行；改善劳动条件，防止操作人员冻伤。目前，国内的石化装置低温管道通常使用泡沫玻璃和硬质聚氨酯泡沫塑料(简称聚氨酯) 双层异材保冷结构。泡沫玻璃机械强度高，易于加工，有良好的耐低温性(可用于-196℃的低温环境)；聚氨酯导热系数小，有较好的防潮性和阻燃性并且价格低于泡沫玻璃。内层

采用泡沫玻璃、外层采用聚氨酯的双层异材保冷结构综合了两种材料的优势，具有保证低温贮运装置安全运行及节约投资的特点。 本工作介绍了双层异材保冷结构的设计及在低温乙烯 贮存装置及配套工程中的应用情况。1低温管道的保冷结构低温管道的保冷结构由内至外依次为防锈层、保冷层、防潮层和保护层。 1.1防锈层 采用碳钢、铸铁、铁素体合金钢等材质的管道，清除其表面的铁锈、油脂及污垢后，需涂刷两道冷底子油。低温乙烯贮存装置中，输送乙烯的管道材质为奥氏体不锈钢，因此不需涂刷防锈漆，但要求与管道接触的耐磨材料和泡沫玻璃中cl含量不能超过国家相关标准规范的要求，以免不锈钢管道腐蚀。 1.2保冷层 根据保冷层结构形式和安装方法的不同，常用的保冷层结构有以下几种： (1)胶泥涂抹结构 一般用于小型设备、外形复杂的构件或临时性保冷，现已较少使用。 (2)包扎结构 利用毡、席、带等的半成品绝热材料，在现场剪成所需

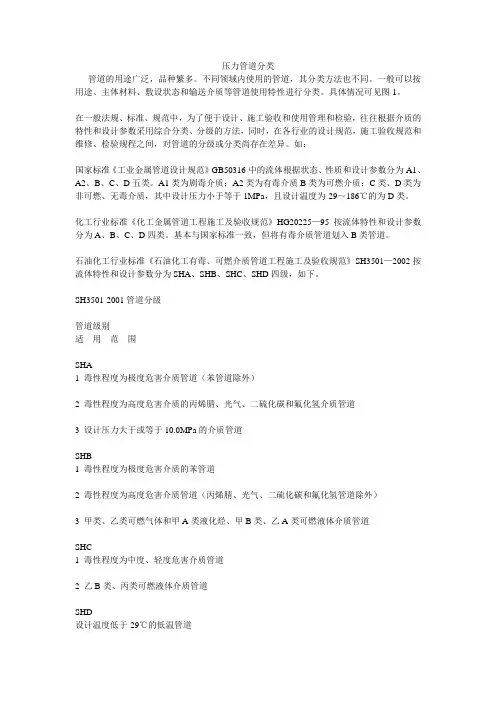

压力管道等级划分

低压管道公称压力不超过2.5MPa 中压管道公称压力4-6.4MPa 高压管道公称压力10-100MPa 超高压管道公称压力超过100MPa 压力管道级别的划分 6.1 长输管道为GA 类，级别划分为： 6.1.1 符合下列条件之一的长输管道为GA1 级： a) 输送有毒、可燃、易爆气体介质，设计压力P<1.6MPa 的管道； b) 输送有毒、可燃、易爆液体介质，输送距离（注1）≥200Km 且管道公 称直径DN≥300mm 的管道； c) 输送浆体介质，输送距离≥50Km 且管道公称直径DN≥150mm 的管道。 6.2 公用管道为GB 类,级别划分为： GB1、燃气管道； GB2、热力管道。 6.3 工业管道为GC 类；级别划分为： 6.3.1 符合下列条件之一的工业管道为GC1 级： a) 输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害 介质的管道； b) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火 规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力 P≥4.0MPa 的管道； c) 输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa 且设计温度大 于等于400℃的管道； d) 输送流体介质且设计压力P≥10.0MPa 的管道。 6.3.2 符合下列条件之一的工业管道为GC2 级： a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火 规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力 P<4.0MPa 的管道； b) 输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400 ℃的管道； c) 输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度 ≥400℃的管道； d) 输送流体介质，设计压力P<10.0Mpa 且设计温度<400℃的管道； 注1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距 离。 GD类 火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1级、GD2级。 1.GD1类。设计压力大于或等于6.3Mpa，或者设计温度高于或等于400℃的动力管道 为GD1级。 2.GD2级。设计压力小于6.3Mpa，且设计温度低于400℃的动力管道为GD2级。

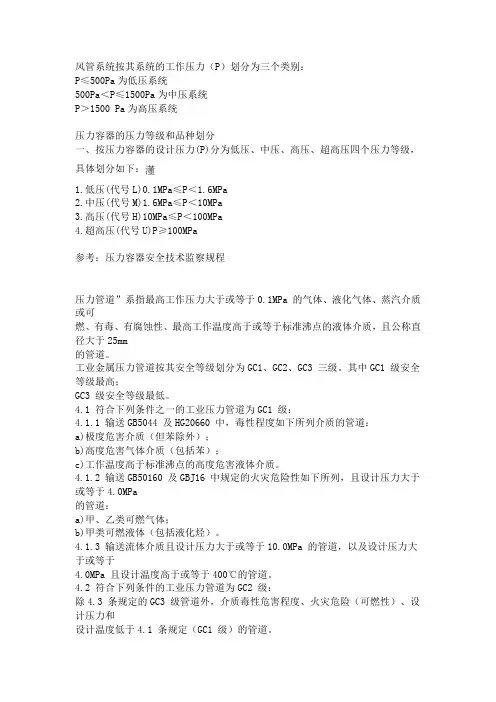

工业管道等级如何划分

工业管道等级如何划分 压力管道设计类别、级别划分 摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSGR1001-2008《压力管道压力管道设计许可规则》， 发布：2008年1月8日，实施：2008年4月30日（简称新规则）； 1.附件B 压力管道类别、级别 B1 GA类（长输管道） 长输（油气）管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。 GAl级 符合下列条件之一的长输管道为GA1级： ⑴ 输送有毒、可燃、易爆气体介质，最高工作压力大于的长输管道； ⑵ 输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于，并且输送距离（指产地、储存地、用户问的用于输送商品介质管道的长度）大于或者等于200km的长输管道。

GA2级：GA1级以外的长输（油气）管道为GA2级。 B2 GB类（公用管道） 公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。 GBl级 城镇燃气管道。 GB2级 城镇热力管道。 B3 GC类（工业管道） 工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。 GCl级 符合下列条件之一的工业管道为GC1级:

⑴ 输送GB5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害 介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道； ⑵ 输送GB 50160- 1999《石油化工企业设计防火规范》及GB 50016- 2006《建筑 设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力大于或者等于的管道； ⑶ 输送流体介质并且设计压力大于或者等于，或者设计压力大于或者等于，并且设计温度大于或者等于400C的管道。 GC2级 除本规定规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于规定的GCl级管道。 GC3级 输送无毒、非可燃流体介质，设计压力小于或者等于，并且设计温度大于-20 C 但是小于185 C的管道。 B4 GD类（动力管道）

工业管道等级如何划分

工业管道等级如何划分 设计类别、级别划分 摘自（TSG技术规范）TSG R1001-2008《设计许可规则》， 发布：2008年1月8日，实施：2008年4月30日(简称新规则)； 1. 附件B 压力管道类别、级别 B1 GA类() 长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。 B1.1 GAl级 符合下列条件之一的为GA1级：

(1) 输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的； (2) 输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。 B1.2 GA2级: GA1级以外的长输(油气)管道为GA2级。B2 GB类(公用管道) 公用管道是指城市或乡镇范围内的用于或民用的燃气管道和热力管道，划分为GBl级和GB2级。

B2.1 GBl级 城镇燃气管道。 B2.2 GB2级 城镇热力管道。 B3 GC类(工业管道) 工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。 B3.1 GCl级

符合下列条件之一的工业管道为GC1级： (1) 输送GB 5044—85中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道； (2) 输送GB 50160－1999及GB 50016－2006中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道； (3) 输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。 B3.2
