目录 一、设计目的 (1) 二、设计要求 (1) 三、总体设计 (1) 3.1总体框图 (1) 3.2工作原理 (2) 3.3主程序框图 (3) 四、各部分电路设计 (3) 五、整体电路图 (6) 六、仿真及测试 (6) 七、设计总结 (8) 八、参考文献 (9) 九、附录 (9)
一、设计目的 豆浆机是一种新型的家用饮用机，以黄豆为原料，直接加工成熟以饮用。若在黄豆中配以芝麻、花生、杏仁等佐料，或者通过改变打浆、加热的时间，可以做出不同种类的豆浆饮料。 豆浆机由粉碎黄豆的电机、豆浆机加热器和控制电路三大部分组成。用单片机设计的全自动豆浆机的控制系统，当放入适量泡好的黄豆，加入适量的冷水，把豆浆机的电源插头插入220V交流电源，豆浆机指示灯亮起，按下按钮，先对豆浆机进行水位检测，符合要求后电加热管开始对水进行加热，当水温达到80℃左右，豆浆机启动电机开始打浆，打浆过程中电机按间歇方式打浆。打浆过后，开始对豆浆加热，豆浆温度达到一定值时豆浆上溢，当豆浆沫接触到防溢电极时，停止加热。然后间歇加热，最后进行豆浆的防溢延煮后发出声音报警信号。若缺水，则关闭加热器和电机，并发出报警声，直到关闭电源，加水后才能继续使用。 整个过程操作起来比较简单，但由于缺少相应的加热设备，设计方案只进行80℃以后，剩余操作部分的模拟仿真。 二、设计要求 1、利用单片机设计一个自动控制电路出来控制豆浆机的工作，让它控制豆浆机把容器中浸泡好的黄豆加工成煮好的豆浆。 2、当放入适量浸泡好的黄豆、加入适量的冷水，将豆浆机电源插头插入220V交流电源，豆浆机指示灯亮起、发热管开始对水进行加热，当水加热到80度左右，豆浆机停止加热，然后开始每粉碎15秒停5秒的粉碎过程。在经过2分钟左右的烧煮，最后豆浆机发出提示音，即告豆浆加工结束； 3、注意：在粉碎和烧煮的过程中，会产生较多的泡沫。所以，这两个阶段存在加热与一出之间的一对矛盾，应有适当的解决方案。 三、总体设计 3.1总体框图 方案1：此方案由单片机、传感器、加热电路、磨浆电路、报警电路组成。如表1所示，其工作原理是先加热，加热到一定温度后，开始磨浆，磨浆完后，磨浆停止，又开始加热即煮沸后，立即停机，报警提示。 打浆电路 温度传感器 加热电路 报警电路 表1 方案一设计框图

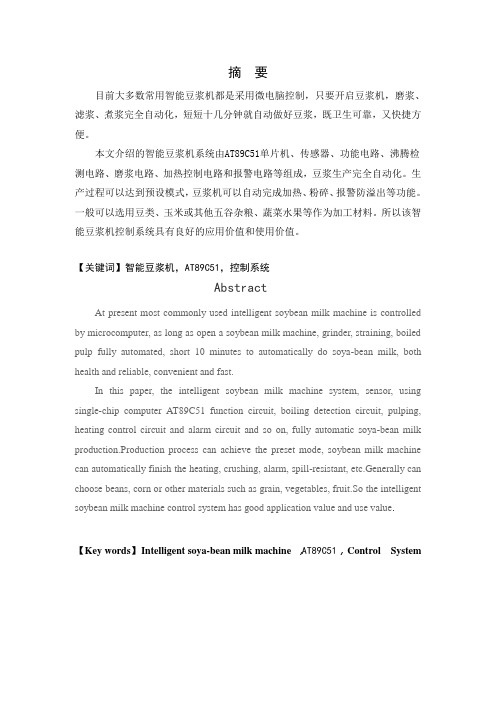

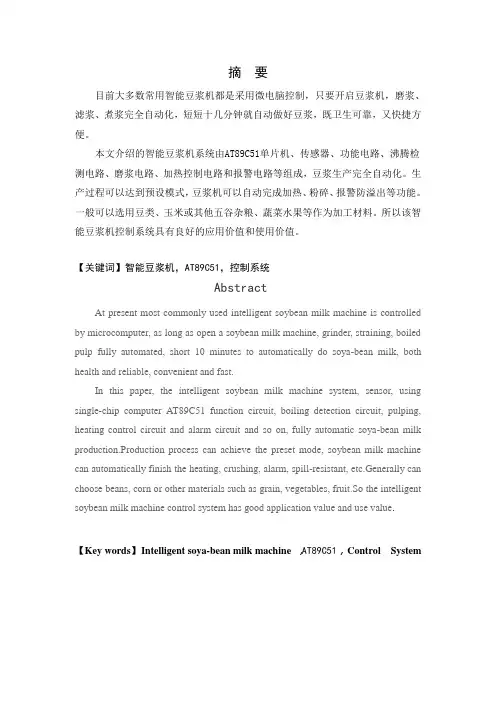

摘要 目前大多数常用智能豆浆机都是采用微电脑控制，只要开启豆浆机，磨浆、滤浆、煮浆完全自动化，短短十几分钟就自动做好豆浆，既卫生可靠，又快捷方便。 本文介绍的智能豆浆机系统由AT89C51单片机、传感器、功能电路、沸腾检测电路、磨浆电路、加热控制电路和报警电路等组成，豆浆生产完全自动化。生产过程可以达到预设模式，豆浆机可以自动完成加热、粉碎、报警防溢出等功能。一般可以选用豆类、玉米或其他五谷杂粮、蔬菜水果等作为加工材料。所以该智能豆浆机控制系统具有良好的应用价值和使用价值。 【关键词】智能豆浆机，AT89C51，控制系统
Abstract At present most commonly used intelligent soybean milk machine is controlled by microcomputer, as long as open a soybean milk machine, grinder, straining, boiled pulp fully automated, short 10 minutes to automatically do soya-bean milk, both health and reliable, convenient and fast. In this paper, the intelligent soybean milk machine system, sensor, using single-chip computer AT89C51 function circuit, boiling detection circuit, pulping, heating control circuit and alarm circuit and so on, fully automatic soya-bean milk production.Production process can achieve the preset mode, soybean milk machine can automatically finish the heating, crushing, alarm, spill-resistant, etc.Generally can choose beans, corn or other materials such as grain, vegetables, fruit.So the intelligent soybean milk machine control system has good application value and use value. 【Key words】Intelligent soya-bean milk machine ，AT89C51，Control System
主要内容、基本要求、主要参考资料： 1. 主要内容：设计一个豆浆机控制系统 2.基本要求： 1.利用51单片机来控制豆浆机的加热、碎豆、煮浆过程； 2.利用单片机的并行口引脚实现加热电机、粉碎电机的控制； 3.当加热完成后报警提示； 4.豆浆机具备防溢出功能。 3.参考资料 [1]李广弟等单片机基础北京航空航天出版社 [2]楼然苗等 51系列单片机设计实例北京航空航天出版社 [3]唐俊翟等单片机原理与应用冶金工业出版社 [4]刘瑞新等单片机原理及应用教程机械工业出版社 [5]吴国经等单片机应用技术中国电力出版社
[6]李全利，迟荣强编著单片机原理及接口技术高等教育出版社， [7]张毅刚等 MCS-51单片机应用设计哈工大出版社， [8]霍孟友等单片机原理与应用机械工业出版社 [9]许泳龙等单片机原理及应用机械工业出版社 [10]段晨东《单片机原理及接口技术》清华大学出版社 完成期限： 指导教师签名： 课程负责人签名： 年月日
郑州华信学院 课程设计说明书题目：豆浆机控制系统 姓名：陈江涛 院（系）：机电工程学院 专业班级：电气工程及其自动化 学号： 0902120146 指导教师：宋东亚许洋洋 成绩：
时间：年月日至年月日 目录 1.摘要 (5) 1.1单片机在智能仪器中的应用 (5) 1.2单片机在过程控制中的应用 (5) 1.3.单片机与e-Home (6) 1.4.单片机与Internet (6) 2.引言 (6) 3．设计要求 (7) 3.1.设计任务 (7) 3.2.要求： (7) 4.设计分析 (8) 4.1.设计目的、意义： (8) 4.2．硬件电路设计及描述 (9) 5.软件设计流程及电路图 (19) 5.1设计流程： (19) 5.2设计电路图 (20) 6.软硬件调试 (21) 6.1软件调试 (21) 6.2硬件调试 (21)
毕业设计（论文） 题目智能豆浆机控制系统的设计系（院）电气工程系 专业电气工程与自动化 班级2010级4班 学生姓名赵思佳 学号1014090429 指导教师史雁峰 职称讲师 二〇一四年六月二十日
独创声明 本人郑重声明：所呈交的毕业设计(论文)，是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议。据我所知，除文中已经注明引用的内容外，本设计（论文）不含任何其他个人或集体已经发表或撰写过的作品成果。对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明。 本声明的法律后果由本人承担。 作者签名: 二〇一四年月日 毕业设计（论文）使用授权声明 本人完全了解滨州学院关于收集、保存、使用毕业设计（论文）的规定。 本人愿意按照学校要求提交学位论文的印刷本和电子版，同意学校保存学位论文的印刷本和电子版，或采用影印、数字化或其它复制手段保存设计（论文）；同意学校在不以营利为目的的前提下，建立目录检索与阅览服务系统，公布设计（论文）的部分或全部内容，允许他人依法合理使用。 （保密论文在解密后遵守此规定） 作者签名: 二〇一四年月日
智能豆浆机控制系统的设计 摘要 豆浆是我国人民喜爱的饮品。传统豆浆的制作方法是先将黄豆用水浸泡变软，然后用石磨磨浆、过滤，再把过滤好的浆煮熟即可做好了。因为豆浆是我们传统的饮品，我们要将它继承下去，但现代生活的我们不可能都会自己用石磨去磨豆浆，那么如何在这个快节奏的电气时代不失去传统饮食呢，那就是豆浆机的诞生。传统的豆浆机是先加热再打磨，且打磨与加热不能同时进行，这样会花费很长的时间。最近在市场上发现一种快速高效的豆浆机，做好一杯豆浆只需3分钟左右，但当你品尝这杯豆浆时你会有股糊的味道。那么有没有一台豆浆机能够既省时，且做出的豆浆又美味呢，在目前市场上还没发现。所以我本着继承传统豆浆的口味，又要符合现代生活快节奏的目的，设计一款既高效又美味的豆浆机。本设计是在传统豆浆机基础上的改进，主要改进措施是在打浆的同时继续加热，并且在开始加热时用大功率加热，加热时还会主动开启消泡装置，这三点可以节省大量时间，整个过程在十分钟左右；同时在加热的过程中会最终将大的加热功率转换为小功率进行文火加热，以保证豆浆的美味。最后强调的是这个系统的控制核心是单片机AT89S51。 关键词：豆浆机，单片机，省时
郑州华信学院 课程设计说明书 题目：豆浆机程序及仿真设计 姓名：_________________ 院（系）：_______________ 专业班级：______________ 学号：_________________ 指导教师：______________ 成绩：_______________________ 时间：2011年11月16日至2011年12月16日
目录................................ - 1 - 1. 摘要........................... - 2 - 2. 前言........................... - 2 - 3. 设计要求.......................... - 3 - 3.1.硬件设计原则 ............................... - 3- 3.2.应用软件的设计原则 ........................... - 4- 3.3.应用系统开发过程 ............................. - 4- 3.4.应用系统工作过程 ............................. - 5- 4. 方案分析.......................... - 6 - 4.1.硬件需求分析 ............................... - 6- 4.2.软件功能分析 ............................... - 8- 5.主要硬件元件分析...................... - 8 - 5.1.AT89C52芯片的介绍 .......................... -8 - 5.2.74LS245驱动器 ............................. -9 - 5.3.数码显示管 ............................................................ - 10 - 6.调试........................... - 10 - 6.1.接电源等待状态 ............................. - 10 - 6.2.模式选择 ............................... - 11 - 6.3.加热状态 ............................... - 12 - 6.4.粉碎状态 .............................................................. - 12 - 6.5.工作完成状态 .......................................................... - 13 - 6.6.超液位中断状态 ........................................................ - 14 - 6.7.液体溢出中断和液位过低中断状态 ........................................ - 14 - 7.总结........................... - 15 - 8.附录........................... - 15 - 8.1. 豆浆机控制程序清单.................................................... - 15 - 9.参考文献.......................... - 20 - 10.元件明细表 ....................... - 20 - 11. 课程设计成绩评定表................... - 21 - 1. 摘要 本豆浆机的控制系统是基于可编程的AT89C52 单片机来实现的。本控制系统主要实现
毕业论文（设计）题目“广林石”豆浆机外观设计 系部艺术学院 专业工业设计年级 学生姓名 学号 指导教师
“广林石”豆浆机外观设计 【摘要】 近几年来，人们对于生活的观念也在不断改变，健康养生成为了人们如今的新概念，在科技日益发达的今天，豆浆机技术也在不断的成熟，逐步融入人们生活，成为人们健康养生又一途径。自1994年第一台全自动豆浆机的问世，到2008年的“毒牛奶”事件促进豆浆机的市场需求大量增加，豆浆机行业正在逐渐进入快速增长时期。随着2009年底豆浆机国家标准审定通过以及市场竞争的加剧，豆浆机行业迎来新的洗牌。10多年间，豆浆机业完成了由市场“进入期”到“发展期”的转变，未来的豆浆机的发展应该在功能上的完善，外形上的改进，营销模式的变革以及豆浆机的智能化上取得更大的进步。我希望通过这次对豆浆机的设计研究，能够对豆浆机产品进行全面、深入、细致地了解和规划。 【关键词】生活观念健康发展转变
"Guang Lin Stone" Soymilk Designs 【Abstract】In recent years, people are constantly changing concept of life, health, health of people and now has become a new concept in the increasingly advanced technology today, technology is constantly Soymilk mature gradually integrate into people's lives, and become healthy regimen one way. Since 1994, the advent of the first fully automatic Soymilk, to 2008's "toxic milk" incident to promote a substantial increase in market demand for soybean milk, soybean milk industry is gradually entering the period of rapid growth. With the end of 2009 Soymilk approval by national standards, and market competition intensifies, soybean milk industry usher in a new shuffle. 10 years, completed by the soya industry market "into the term" to "development period" changes, the future development of soybean milk should be perfect in function, improved appearance on the marketing model transformation and intelligent Soymilk greater progress on the technology. I hope that through this design study of soybean milk, soybean milk products able to conduct a comprehensive, in-depth, detailed understanding and planning. 【Key words】 Concept of life healthy development change
课程设计任务书 一、设计题目 全自动豆浆机的设计 二、设计任务 设计单片机控制下的全自动豆浆机，详细介绍其硬件和软件设计，并对各个功能模块做详细介绍。 三、设计计划 本设计共1周。 第1天：针对选题查资料，确定设计方案； 第2天：方案分析比较，电路原理设计，进行元器件及参数选择； 选用芯片参考：电源、稳压器、变压器。 第3天：编写主程序流程图和软件程序； 第4天：利用Multisim或PROTUES电路仿真，画电路原理图； 第5天：编写整理设计报告。 四、设计要求 1、绘制软件流程图并利用汇编语言编写软件程序； 2、绘制系统硬件原理图； 3、形成设计报告。 指导教师： 教研室主任： 2014年5月26 日
摘要 本设计采用单片机AT89C51来实现全自动豆浆机的各个功能的控制。在本设计中，能实现以下功能：加热及磨浆, 水位检测及沸腾溢出检测, 报警, 主动消泡。在豆浆机工作过程中，全部用软件控制。用定时来完成。防液位溢出和过低用中断方式来实现。可以针对食品原料的物理特性不同，在加工处理时采用不同的加工模式，其主要区别在于加热和粉碎时间的长短不同。 关键字：AT89C51；豆浆机；水位监测
目录 1全自动豆浆机的设计分析 (1) 2硬件的选择 (1) 2.1单片机选用 (2) 2.2电源的设计 (2) 2.2.1稳压器的选用 (2) 2.2.2电源工作原理 (3) 2.3加热及磨浆电路的设计 (3) 2.4水位检测及沸腾溢出检测电路的设计 (5) 2.5 报警电路的设计 (6) 2.6 主动消泡装置 (6) 2.7电路总图 (7) 3控制系统的软件功能分析 (7) 3.1 高效省时的豆浆机控制系统的流程的设计 (8) 结论 (9) 参考文献 (10)
1.豆浆机的各用电部分及其位置及其作用 1.1操作面板 操作面板位于机头面盖的一边，由数个按钮组成，它的作用是人为控制豆浆机的工作模式，以及开始和临时中断机器的工作。 1.2数码显示器(并非所有机器都有) 数码显示器在面盖上，一般位于控制面板的对侧。它的作用是显示机器的工作参数。如豆浆温度，机器工作模式。 1.3指示灯 指示灯有数个，位于控制面板各个按键旁边。它的作用是以亮或不亮来显示豆浆机工作状态。 1.4电源模块 置于机头内，它的作用是为机器提供稳定的电供应。 1.5电机 位于机头中，外接刀片。它的作用是为打磨豆浆提供机械动力。 1.6加热器 加热器位于机头底部但略高于底部，与机头有两个接口。一般呈勺型，底部为圆形。它的作用是加热豆浆，使豆浆有好的口感。加热功率一般为800w。 1.7温度传感器 一根长直棒，与机头垂直。它的作用是探测豆浆温度以反馈给控制中心，并与MCU设定的温度进行比较。 1.8防溢电极 位于温度传感器附近，比温度传感器短。它的作用是防止豆浆加热后产生过多的泡沫而溢出。 1.9防干烧电极 一般集成在温度传感器上。防干烧电极其实是水位探测器。加水后，水位传感器和金属加热部件外表形成回路，水充当了电阻的作用。微处理芯片把这个电阻取样分析，作出加热和停止加热的指令。防干烧功能针对的是底部加热或侧面加热型的豆浆机，在加热部件贴装了一个KSD温控器，当温度超过设计值时，温控器动作切断加热件的供电电源。而又加热管型的豆浆机其实没有防干烧功能，没加水意味着豆浆机不工作，所以不必要安装温控器。顾名
思义，它的作用是防干烧。 1.10控制系统 它内嵌在机头中，它的作用是接受、处理、发出信号，从而协调整个豆浆机的工作，完成打豆浆的过程。单片机是其中最关键的部件，它相当于一个小型计算机，包含微处理器（CPU），存储器（rom和ram等），输入输出口（i/o口），定时计数器，中断系统等，他们通过地址总线（）ab，数据总线（DB）和控制总线（cb）连接起来。控制着机器的运行。
论文题目：基于单片机的全自动豆浆机控制系统设计 摘要 全自动豆浆机基本工作过程是将事先泡好的大豆放入豆浆机内，并加入适量冷水后将电热管通电加热至80°C，粉碎电机通电工作。进行磨豆浆期间断续工作三次，每次2min，每两次间隔5s，然后进入煮豆浆程序，煮开后在延迟5min，并声音提示工作过程结束。全过程处于无水报警，在自动工作期间，任何时刻提起豆浆机，都会停止工作并报警。当重新将豆浆机放入水中后，回复以前工作状态。熟悉单片机SH66P20A的基本结构，工作原理。根据单片机的工作原理，将其运用于豆浆机中来控制其电路系统；以实现上述豆浆机工作流程的自动化，并运用汇编语言进行相关的编程。 关键词：SH66P20A 加热延迟
ABSTRACT Automatic DouJiangJi basic working process is will advance bubble good soybean into DouJiangJi inside, and join the amount of cold water after heating tube electrify heats up to 80 ° C, crushing motor electrify work. For grinding soya-bean milk during work three times, and each time.misunderstandings 2min, every two interval, then cook soymilk into 5s program, boil in delay 5min, and sound reminders working process is over. Process are without water alarm, in automatic working period, any moment mention DouJiangJi, will stop work and alarm. When will DouJiangJi into the water again after, reply before working state. Familiar with the basic structure of SH66P20A MCU, working principle. According to the working principle of MCU is applied to the DouJiangJi to control its circuit system, In order to realize the above DouJiangJi work flow automatization, and use of assembly languages relevant programming. Keywords: SH66P20A heating delay
基于单片机的一种家用豆浆机的设计 发表时间：2018-07-13T16:06:59.570Z 来源：《基层建设》2018年第14期作者：涂晓纯郑传祺张松林[导读] 摘要：智能豆浆机系统由AT89C5单片机、传感器、功能电路、沸腾检测电路、磨浆电路、加热控制电路和报警电路等组成，豆浆生产完全自动化。 安徽信息工程学院 241000 摘要：智能豆浆机系统由AT89C5单片机、传感器、功能电路、沸腾检测电路、磨浆电路、加热控制电路和报警电路等组成，豆浆生产完全自动化。其工作过程是：先将黄豆放入豆浆机的搅拌器滤网内，搅拌壶内倒入适量的水，装好搅拌机。接上电源，蜂鸣器长鸣一声，提示已经接通电源，指示灯LED亮起，处于待命状态。按下全自动启动键START开始加热，当温度达到75℃左右时，停止加热；搅拌马达运转，将黄豆粉碎，豆浆过滤，而后马达停转，又开始加热，直到豆浆沸腾煮熟，停止加热，发出报警声，提示豆浆已做好。若豆浆较长时间没喝而变凉，按下再加热键HEAT，加热至沸腾，停止加热，发出报警声。若缺水，则关闭加热器和马达，按任意键不响应，并发出急促的报警声，直到关闭电源，加水后才能继续使用。豆浆生产的工序包括磨浆、滤浆、煮浆，而三个工序又密切配合，使生产的豆浆味道更好。如磨浆前进行预加热，既可以提高工作效率，又缩短煮浆的时间，防止磨浆后煮浆时间过长所易造成的糊锅现象。 关键词：AT89C52；智能豆浆机；控制系统；稳压电源 1引言 豆浆机就是近几年出现在一些饮品店能够快速制作出豆浆的新型豆浆机。这类豆浆机能够只需3分钟就可以制作出一杯热豆浆，但在缩短耗时问题的同时也影响了豆浆机的口感。把豆浆机改进的措施集成到一台豆浆机上。 2豆浆机控制系统的硬件整体方案 如图1所示，本豆浆机的硬件结构组成主要包括水位检测模块、溢出检测模块、加热模块、磨浆模块、报警模块、电源模块及控制模块等。其中电源模块是本设计的第一环节，其主要作用就是把220V的交流电经变压、整流、滤波及稳压等环节提供稳定的电给其他模块用电工作，所以这一环节就像盖房子要打好地基一样，一定要做好前期对各个模块数据的精确分析，以便选择准确的电源。硬件设计的第二环节就是水位检测模块，其主要功能就是对做豆浆开始前加水的多少作出判断，以判断出水多或水少。溢出检测模块就是在煮浆过程中对豆汁可能溢出的检测，这是豆浆机细节设计的体现。加热模块就是对水和豆浆进行加热，是豆浆机的主要功能之一。打浆模块就是用电动机带动刀片对黄豆打磨，将黄豆打碎，与水混合后成为豆汁，也是豆浆机的重要功能之一。报警模块就是在豆浆机煮浆完成后，利用蜂鸣器报警提示豆浆已经做好，或者是在水位检测时，如果水位不符合标准，报警模块就会报警。而本设计的硬件核心就是控制模块了，由于本设计综合了费用、豆浆机的体积大小及可操控性等多方面的考虑，最终决定采用以基于单片机为平台的控制系统，该模块主要作用就是通过电源给电之后，对其他模块进行有效地控制。具体到控制水位如何检测，控制加热模块何时加热、如何加热、控制加热器如何改变功率，控制打浆模块如何工作等等，可以说控制模块就是本设计的核心、重中之重。豆浆机控制系统的硬件缺了哪一环都不行，他们相互依存，缺一不可。 图5-1豆浆机控制系统的流程图 先上电初始化，然后检测水位，如果水位过低则，由报警，声光报警电路发出声光提示主人。 若执行第一种方式，p3.0开启，开始加热，加热5分钟后，加热结束，在此过程中，若有自动停启键被按下，则停止加热，结束。 若执行第二种方式，启动电机，正反转动15s，大约正反个3圈，停止转动，在此过程中若有自动停启键被按下，则停转动加热，结束。 若执行第三种方式，则开始对豆浆机的冷水进行加热，当加热到80℃以后，则停止加热，开始进行打浆程序，打15秒停15秒，按这样的方式循环4次，检测水位，若干烧，则报警并停止程序，否则，继续程序，打浆程序结束后开始进行对面浆进行再加热，加热5分钟待溢出，溢出后自动进入防溢延煮程序，加热1分钟，停止1分钟，直到结束。豆浆加工完成后，单片机发出报警提醒主人豆浆煮好。 但因为我的水平有限，此电路中也存在着一定的问题，比如说三端集成稳压 器会产生热损失，温度传感器NTC温度传感器在本设计中只是检测了一个温度，当温度达到80度时单片机进行下一步工作，在这里没有充分的利用它的功能及优点。 小结： 此设计以单片机AT89C51作为核心的控制元件，配合其他器件，使豆浆机的控制系统县有功能强、性能可靠、电路简单、成本低的特点，加工经过优化的程序，使其有很高的智能化水平。 参考文献： [1]Maurice，Wilkes.ProgressinComputers[M]PrestigeLecturedeliveredtoIEE，ComputerLaboratory
摘要 由于传统豆浆制作时间长，所以设计一款智能豆浆机是非常有必要的。本设计是基于MCS- 51单片机的智能豆浆控制系统，主要由温度传感器、防溢防干烧电路、打浆电路、加热电路、报警电路等组成。生产过程打浆前进行预热可以缩短煮浆时间，防止煮浆过程过长而造成的糊锅现象，这样大大提高了工作效率，能在短短十多分钟内为你送上一杯美味可口的豆浆，既方便快捷又安全可靠。 关键词：豆浆机，MCS-51，控制系统
A BSTR A CT Due to the long tradition of milk production time, so the design of a smart Soymilk is very necessary. This design is based on the MCS-51 microcontroller smart milkcontrol system, mainly by the temperature sensor, spill-proof anti-dry circuit,beating thecircuit,heatingcircuit,alarm circuit. Beating the production process beforepreheatingcanshortencookingtimetopreventthepastepotboilingsyrupphenomenon caused l on g pr o ce s s, thereby gr e atly enhanci n g the effi c ie n c y, in just t e n m inutes cans e nd you a gla s s of deli c ious milk bot h c onveni e nt a n d secure. Keywor ds：Soymilk, MCS-51, Controlsystems
家用豆浆机全自动控制装置设计
毕业设计 家用豆浆机全自动控制装置
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
目录 目录 (1) 摘要 (3) Abstract (4) 第 1 章设计思路与方案 (5) 1.1 设计思路 (5) 1.2 方案设计 (5) 1.3 方案论证 (6) 第 2 章单元电路设计 (8) 2.1 传感器的设计与选用 (8) 2.1.1 传感器的作用及组成 (8) 2.1.2 传感器设计与选用 (8) 2.1.3 传感器的工作原理 (13) 2.2 单片机处理电路的设计及选用 (13) 2.2.1 单片机处理电路的设计 (13) 2.2.2 单片机的选用 (14) 2.2.3单片机的作用及组成 (14) 2.2.4 单片机的结构、引脚及功能 (14) 2.3 缺水、沸腾溢出电路设计 (16) 2.3.1 缺水、沸腾溢出电路的作用及组成 (16) 2.3.2 缺水、沸腾溢出电路工作原理 (17) 2.4 报警电路设计 (18) 2.4.1报警电路的作用 (18) 2.4.2 报警电路的设计 (18) 2.4.3 报警电路的工作原理 (19) 2.5 磨浆及加热电路设计 (19) 2.5.1 磨浆电路的作用 (19) 2.5.2 加热电路的作用 (19) 2.5.3 磨浆及加热电路的设计 (19) 2.5.4 磨浆及加热电路的工作原理 (20) 2.6 电源电路设计 (21) 2.6.1 电源的作用及组成 (21) 2.6.2 电源技术指标 (22) 2.6.3 整流二极管、变压器容量的计算与选择 (22) 2.6.4 稳压器的选用 (22) 2.6.5 电源工作原理 (25) 第3章系统组成及工作原理 (26) 3.1 系统组成 (26) 3.2 系统工作原理 (27) 第 4 章程序设计 (28) 4.1 程序流图 (28) 4.2 程序设计 (30) 第 5 章产品制作与调试 (32)
课程设计名称：程序设计 题目：全自动豆浆机的设计 学期：2013-2014学年第二学期 专业： 班级： 姓名： 学号： 指导教师： 辽宁工程技术大学
课程设计成绩评定表 课程设计任务书 一、设计题目
全自动豆浆机的设计 二、设计任务 设计单片机控制下的全自动豆浆机，详细介绍其硬件和软件设计，并对各个功能模块做详细介绍。 三、设计计划 本设计共1周。 第1天：针对选题查资料，确定设计方案； 第2天：方案分析比较，电路原理设计，进行元器件及参数选择； 选用芯片参考：电源、稳压器、变压器。 第3天：编写主程序流程图和软件程序； 第4天：利用Multisim或PROTUES电路仿真，画电路原理图； 第5天：编写整理设计报告。 四、设计要求 1、绘制软件流程图并利用汇编语言编写软件程序； 2、绘制系统硬件原理图； 3、形成设计报告。 指导教师： 教研室主任： 2014年5月26 日 摘要 本设计是基于单片机AT89C51的全自动豆浆机控制器。在保持豆浆机原有打浆、文火加热等功能基础上还能实现以下功能：加热及磨浆, 水位检测及沸腾溢出检测, 报警, 主
动消泡等。通过控制器使加热和制浆同时进行，将现有的时间缩短一半。加热和磨浆也是分步进行的，也省去了一部分时间。通过各个子程序与主程序的相互联系，实现了豆浆机的各个功能。 关键字：省时；AT89C51；主动消泡 目录 1全自动豆浆机的功能分析 (1) 2控制系统的软件功能分析 (1)
2.1主程序框图 (2) 2.2 矩阵式键盘实现的模式选择框图 (3) 2.3 加热粉碎完成报警及液位控制模块框图 (4) 2.4 液位溢出或者过低报警框图 (4) 2.5显示程序框图 (5) 2.6定时程序框图 (6) 3全自动豆浆机控制系统主要程序 (7) 结论 (13) 参考文献 (14) 1全自动豆浆机的功能分析 豆浆机的控制系统以单片机AT89C51为控制核心，结合控制传感器，加热及磨浆电路，水位检测及沸腾溢出电路，报警电路，主动消泡装置的控制，达到只要启动豆浆机以后，所有的控制过程都实现完全自动化的目的。第一步为初始化程序,第二步为水位检测程序,
家用豆浆机全自动控制装置 学生：XX 指导教师：XX 内容摘要：豆浆机无疑是现在每个家庭必备的家用电器，此豆浆机由单片机Z86E02、传感器、功能电路、煮沸检测电路、磨浆电路、加热控制电路、报警电路等组成。豆浆机是以单片机为核心，在单片机控制下，完成加热到沸腾的工作，单片机Z86E02内含512字节ROM，128字节RAM，18引脚，体积小，价格廉，特别适合小家电智能控制。本单片机控制系统具有下列特点：抗干扰能力强，安全可靠，报警程序为多警声输出，接通电源时，发出“滴…，滴，滴”，便于区分工作状态。而具有这些特点的豆浆机正好适应现代繁忙的人们追求简单化的生活习惯，家用豆浆机全自动控制装置必将取代传统豆浆机。 关键词：豆浆机单片机Z86E02 报警程序
Household soybean milk machine automatic control device Abstract:Soybean milk machine is now necessary for every family in the household, The soybean milk machine is composed of a single chip computer Z86E02, sensor, circuit function, boiling detecting circuit, grinding circuit, the heating control circuit, alarm circuit. grinding circuit, the heating control circuit, alarm circuit. Soybean milk machine based on single chip as the core, under the control of the microcontroller, heating to boiling, SCM Z86E02contains512 bytes of ROM, 128 bytes of RAM, 18pins, small volume, low price, especially suitable for small appliances intelligent control. The SCM control system has the following characteristics: strong anti-interference ability, safety and reliability, alarm procedures for multiple alarm sound output, the power supply is switched on, a " drop ... , drop, drop," is easy to distinguish working state. With these characteristics of the soybean milk machine is adapted to the busy modern people pursue simple life habits, household soybean milk machine automatic control device will replace the traditional soybean milk machine. Key words: Household soybean milk machine Single chip Z86E02 Alarm procedures
重庆科技学院 课程设计：智能豆浆机 学生：张宇 学号：2013441294 班级：测控1302
智能豆浆机控制系统的设计 第一章绪论 豆浆是我国人民喜爱的饮品。传统豆浆的制作方法是先将黄豆用水浸泡变软，然后用石磨磨浆、过滤，再把过滤好的浆煮熟即可做好了。因为豆浆是我们传统的饮品，我们要将它继承下去，但现代生活的我们不可能都会自己用石磨去磨豆浆，那么如何在这个快节奏的电气时代不失去传统饮食呢，那就是豆浆机的诞生。传统的豆浆机是先加热再打磨，且打磨与加热不能同时进行，这样会花费很长的时间。最近在市场上发现一种快速高效的豆浆机，做好一杯豆浆只需3分钟左右，但当你品尝这杯豆浆时你会有股糊的味道。那么有没有一台豆浆机能够既省时，且做出的豆浆又美味呢，在目前市场上还没发现。所以我本着继承传统豆浆的口味，又要符合现代生活快节奏的目的，设计一款既高效又美味的豆浆机。本设计是在传统豆浆机基础上的改进，主要改进措施是在打浆的同时继续加热，并且在开始加热时用大功率加热，加热时还会主动开启消泡装置，这三点可以节省大量时间，整个过程在十分钟左右；同时在加热的过程中会最终将大的加热功率转换为小功率进行文火加热，以保证豆浆的美味。最后强调的是这个系统的控制核心是单片机AT89S51。 当前主流的豆浆机主要有两类。第一类就是比较传统的豆浆机，也是当前销量最大的豆浆机，其主要购买者就是我们普通的家庭消费者。这一类豆浆机结构和运行流程的技术已经很成熟了，其主要由控制器、磨浆电动机及加热管构成；其大致的运行流程是先进行加热，加热到一定温度后停止加热，此时开启磨浆电动机进行打浆工作，打浆进行10秒左右停止打浆，间歇5秒左右，再开始打浆，如此循环5至6次，打浆完成，开始煮浆，煮浆15秒左右停止煮浆，间歇5秒左右，再开始煮浆，如此循环5至6次，煮浆完毕，在间歇20秒左右后报警响起提示豆浆煮好，可以饮用了。从它的工作流程可以看出这类豆浆机的缺点就是耗时太长了，因为整个过程需要半个小时左右，这对于现代都市快生活的我们是不利的。因为这么长的耗时不足以支持我们早晨自己做豆浆，这样人们会到外面买豆浆，而外面卖的豆浆大多是用豆粉勾兑的，无论口味还是营养都无法与传统豆浆相提并论。所以我对这一
家用智能豆浆机造及相关参数
————————————————————————————————作者：————————————————————————————————日期：
家用智能豆浆机构造及相关参数 摘要 本文介绍的智能豆浆机系统由 PIC16C54单片机、传感器、功能电路、沸腾检测电路、磨浆电路、加热控制电路和报警电路等组成，豆浆生产完全自动化。其工作过程是：先将黄豆放入豆浆机的搅拌器滤网内，搅拌壶内倒入适量的水，装好搅拌机。接上电源，蜂鸣器长鸣一声，提示已经接通电源，指示灯LED亮起，处于待命状态。按下全自动启动键START 开始加热，当温度达到75℃左右时，停止加热；搅拌马达运转，将黄豆粉碎，豆浆过滤，而后马达停转，又开始加热，直到豆浆沸腾煮熟，停止加热，发出报警声，提示豆浆已做好。若豆浆较长时间没喝而变凉，按下再加热键HEAT，加热至沸腾，停止加热，发出报警声。若缺水，则关闭加热器和马达，按任意键不响应，并发出急促的报警声，直到关闭电源，加水后才能继续使用。 关键词：PIC16C54 智能豆浆机控制系统稳压电源 ABSTRACT This article discusses the system of the intelligent Soya-bean milk machine including the single-chip of PIC16C54, Sensor, Functional circuit, Boiling detection circuit, Grinding circuit, Heating control circuit and Alarm circuit. The course is that: At first, add some soy bean in the blender's filter, poured an appropriate amount of water into the blender and installed blender. When connected to power supply, the buzzer sounded once, tips have been connected to power, the LED light up, tips the Soya-bean milk machine in the standby. Press the button of START to start heating. When the temperature reached around 75℃ stop heating, Stirring motor operation will be crushed soybeans and the Soya-bean milk is filtered, then the motor stopped and started heating until boiling, and stop heating, issued a warning sound prompted milk have been done. If a long time not to drink and become cool, press the button of HEAT to start heating again until to boiling and issued a warning sound. If dry, turn off the heater and motor, press any button not to respond,
