单相交流调压电路课程
设计
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
《电力电子技术》课程设计设计题目: 单相交流调压电路
院(系): 能源工程学院
专业年级: 13级电气二班
姓名: 徐刚刚
学号:
指导教师: 荆红莉
2015年12月 28日
课程设计（论文）任务及评语
院（系）：能源工程学院教研室：电气工程及其自动化
：
成
绩
：
平
时
20%
论
文
质
量
60%
答
辩
20%
以
百
分
制
计
算
前
言
电
力
电
子
技
术
是研究采用电力电子器件实现对电能的交换和控制的科学，是20世纪50年代诞生，
70年代迅速发展起来的一门多学科互相渗透的综合性技术学科。这些技术包括以节约
能源、提高照明质量为目的的绿色照明技术；以节约能源、提高运行可靠性并更好地
满足产要求为目的的交流变频调速技术，以提高电力系统运行的稳定性、可控制性为
目的，并可有效节能的灵括（柔性）交流输电技术等等。随着电力半导体制造技求、徽电子技术、汁算机技术，以及控制理论的不断进步。电力电子技求向着大功率、高频化及智能化方向发展，应用的领域将更加广阔。
交流调压电路广泛应用于灯光控制，如调光台灯和舞台灯光控制及其异步电动机的软启动，也应用于异步电机调速。在电力系统中，这种电路也用于对无功功率的调节。
目录
1 单相交流调压电路的设计
设计目的和要求分析
=210伏。要求分设计一个单相交流调压电路，要求触发角为60度。输入交流U
2
析：
1. 单相交流调压主电路设计，原理说明；
2．触发电路设计，每个开关器件触发次序与相位分析；
3．保护电路设计，过电流保护，过电压保护原理分析；
4．参数设定与计算(包括触发角的选择，输出平均电压，输出平均电流，输出有功功率计算，输出波形分析，器件额定参数确定等可自己添加分析的参数)；
5. 相关仿真结果。
由以上要求可知该系统设计可分为四个部分：交流调压主电路设计、触发电路设计、保护电路设计及相关计算和波形分析部分。
2 设计方案选择
本系统主要设计思想是：采用两个晶闸管反向并联加负载为主电路，外加触发电路；触发电路控制晶闸管的导通，从而控制输出。其系统框图如下所示：
3
控制电路。在每半个周波内通过对晶间管开通相位的控制，以方便地调节输出电压的有效值，这种电路称为交流调压电路。这种电路还用干对无功功率的连续调节。此外，在高电压小电流或低电压大电流直流电源中，也常采用交流调压电路调节变压器一次电压。采用晶闸管相控整流电路，高电压小电流可控直流电源就需要很多晶闸管串联；同样，低电压大电流直流电源需要很多晶闸管并联，这都是十分不经济的。采用交流调压电路在变压器一次侧调压，其电压电流值都不太大也不太小，在变压器二次侧只要用二极管整流就可以了。但这种交流调压电路控制方便，体积小、投资省计制造简单。因此广泛应用于需调温的工频加热、灯光调节及风机、泵类负载的异步电
机调速等场合。图3．1所示的就是一种采用晶闸管为主开关元件的单相交流调压电路图，这种交流调压电路的主电路仅由一对反并联的晶闸管或一只双向晶闸管构成。
图单相交流调压电路图
4 驱动电路的设计
4. 1 晶闸管对触发电路的要求
晶闸管触发电路的作用是产生符合要求的门极触发脉冲，保证晶闸管在需要要的时刻有阻断转为导通。
4. 2 触发电路
KJ004可控硅移相电路
可控硅移相触发电路适用于单相、三相全控桥式供电装置中,作可控硅的双路脉冲移相触发。器件输出两路相差180度的移相脉冲,可以方便地构成全控桥式触发器线路。电路具有输出负载能力大、移相性能好、正负半周脉冲相位均衡性好、移相范围宽、对同步电压要求低,有脉冲列调制输出端等功能与特点。
KJ004可控硅移相电路工作原理
电路由同步检测电路、锯齿波形成电路、偏形电压、移相电压及锯齿波电压综合比较放大电路和功率放大电路四部分组成。电原理见下图：锯齿波的斜率决定于外接电阻R6、RW1,流出的充电电流和积分电容C1的数值。对不同的移相控制电压VY,只有改变权电阻R1、R2的比例,调节相应的偏移电压VP。同时调整锯齿波斜率电位器RW1,可以使不同的移相控制电压获得整个移相范围。触发电路为正极性型,即移相电压增加,导通角增大。R7和C2形成微分电路,改变R7和 C2的值,可获得不同的脉宽输出。其封装形式如图所示：
图 KJ004封装形式
各引脚功能如下表所示：
表引脚功能
触发电路
图触发电路
5 保护电路的设计
在电力电子电路中，除了电力电子器件参数选择合适、驱动电路设计良好外，采用合适的过电压、过电流、du/dt保护和di/dt 保护也是必要的。
5. 1 过电压的产生与保护
过压保护要根据电路中过压产生的不同部位，加入不同的保护电路，当达到—定电压值时，自动开通保护电路，使过压通过保护电路形成通路，消耗过压储存的电磁能量，从而使过压的能量不会加到主开关器件上，保护了电力电子器件。
为了达到保护效果，可以使用阻容保护电路来实现。将电容并联在回路中当电路中出现电压尖峰电压时，电容两端电压不能突变的特性，可以有效地抑制电路中的过压。与电容串联的电阻能消耗掉部分过压能量，同时抑制电路中的电感与电容产生振荡，过电压保护电路如图所示。
图 RC阻容过电压保护电路图
5. 2 过电流的产生与保护
当电力电子电路运行不正常或者发生故障时，可能会发生过电流。当器件击穿或短路、触发电路或控制电路发生故障、出现过载、直流侧短路、可逆传动系统产生环流或逆变失败，以及交流电源电压过高或过低、缺相等，均可引起过流。由于电力电子器件的电流过载能力相对较差，必须对变换器进行适当的过流保护。采用快速熔断器是电力电子装置中最有效、应用最广的一种的过流保护措施。
图过电流保护电路图
过电流保护电路如图所示，其中交流侧接快速熔断器能对晶闸管元件短路及直流侧短路起保护作用，但要求正常工作时，快速熔断器电流定额要大于晶闸管的电流定
额，这样对元件的短路故障所起的保护作用较差。直流侧接快速熔断器只对负载短路起保护作用，对元件无保护作用。只有晶闸管直接串接快速熔断器才对元件的保护作用最好，因为它们流过同—个电流．因而被广泛使用。电子电路作为第一保护措施，快熔仅作为短路时的部分区段的保护，直流快速断路器整定在电子电路动作之后实现保护，过电流继电器整定在过载时动作。
6 相交流调压电路参数设定与计算
6．1 电阻性负载
相交流调压变流器参数设定：要求触发角为60，输入流U 2=220V ，输出负载电阻
200Ω。
图为电阻负载单相交流调压电路及其波形。
图 电阻负载单相交流调压电路
图为60度时相应的波形图
电路分析与计算
在单相交流调压电路原理图中，晶闸管VT1和VT2也可以用一个双向晶闸管代替。在交流电源U2的正半周和负半周，分别对VT1和VT2的开通角 进行控制就可以调节输出电压。正负半周 起始时刻（ ɑ=0）均为电压过零时刻。在稳态情况下应是正负半周的相等，可以看出，负载电压波形是电源电压波形的一部分，负载电流和负载电压的波形相同。
输出平均电压、电流及输出有功功率的计算
根据公式计算得出如下结果：
V t d t U u 34.197)()sin 2(1∫220==+α
παωωπ (1) R
u i 00== (2) I VT =A wt d R wt U 698.0)()sin 2(21∫22=+α
παπ (3) 0
200==I U I U S P λ= (4) 从图及以上各式可以看出，α的移相范围为πα≤≤0，α=0时，相当于晶闸管一直通，输出电压为最大值，u o =u 1。随着的增大，u o 慢慢减少，直到α=时u o =0。
7 主电路及触发电路各主要元器件的选择
主电路图及触发电路
图
主电路及触发电路
主要元器件的选择
通过计算可知，晶闸管的电压峰值U
TM =2U
o
=2*故U TM=，考虑2倍余量，U TM取
600V。晶闸管额定电流I
T(AV)≥I VT/==，考虑2倍余量，I T(AV)取2A；所有晶闸管选取
2A，600V的型号，KP2-6。
8仿真图及其结果
仿真电路图
SIMULINK是Mathworks公司开发的MATLAB仿真工具之一,其主要功能是实现动态系统建模﹑仿真与分析. SIMULINK支持线性系统仿真和非线性系统仿真;可以进行连续系统仿真,也可以进行离散系统仿真,或者两者混合的系统仿真;同时也支持具有多
种采样速率的采样系统仿真.利用SIMULINK对系统进行仿真与分析,可以对系统进行适当的实时修正或者按照仿真的最佳效果来调试及确定控制系统的参数,以提高系统的性能,减少设计系统过程中反复修改时间,从而实现高效率地开发实际系统的目标。SIMULINK框图提供了交互性很强的非线性仿真环境,可以通过下拉菜单执行仿真,或使用命令进行批处理.仿真结果可以在运行的同时通过示波器或图形窗口显示.
利用matlab软件进行一系列仿真，其原理图如下：
图电路仿真原理图
表仿真元器件表
仿真效果图
输入为100V交流，分别仿真触发30°，40°，45°，60°，90°，120°，150°，160°，180°等仿真图。分别仿真其输入100V，VT1，VT2触发脉冲，输出电压，电流等。
图触发角30°时
图触发角40°时
图触发角45°时
图触发角60°时
图触发角90°时
图触发角120°时
图触发角160°时
图触发角180°时
此时输出电压，电流已很小，其幅度已接近于0。
参考文献
[1] 王兆安刘进军电力电子技术 . 北京：机械工业出版社 2009
[2] 王中鲜 MATLAB仿真与应用北京：机械工业出版社 2014
[3] 黄俊, 王兆安电子电流变电技术北京：机械工业出版社 2001
[4] 黄俊电力电子技术北京：机械工业出版社 2000.
[5] 周克宁电力电子技术北京：机械工业出版社 2004
[6] 林辉电力电子技术武汉：武汉理工大学出版社 2001
单相交流调压电路总结及体会
通过本次电力电子技术课程设计，我加深了对本课程知识的理解，平常都是理论知识的学习，在此次课程设计中，真正做到了自己查阅资料、完成一个基本汇编程序的设计。在此次的设计过程中，我更进一步地熟悉了单相交流调压电路的原理以及触发电路的设计。当然，在这个过程中我也遇到了困难，通过查阅资料，相互讨论，我准确地找出错误所在并及时纠正了，这也是我最大的收获，使自己的实践能力有了进一步的提高，让我对以后的工作学习有了更大的信心。通过这次课程设计使我懂得了只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，从而提高自己的实际动手能力和独立思考的能力。在设计的过程中难免会遇到过各种各样的问题，同时在设计的过程中发现了自己的不足之处，对以前所学过的知识理解得不够深刻，掌握得不够牢固，通过这次课程设计，把以前所学过的知识重新温故，巩固了所学的知识。
目录 前言 (2) 1.主电路设计 (3) 1.1.设计内容及技术要求 (3) 1.2设计内容 (3) 1.3.工作原理 (3) 1.4.建模仿真 (9) 2.仿真 (11) 2.1.电阻性负载仿真波形 (11) 2.1.1.波形分析 (16) 2.2.阻感性负载（H=0.01） (16) 2.2.1.波形分析 (20) 2.3.阻感性负载（H=0.1） (20) 2.3.1.波形分析 (23) 3.触发电路的设计 (23) 4.保护电路的设计 (25) 4.1过电压的产生及过电压保护 (25) 4.2.晶闸管的过电流保护 (26) 5．设计体会 (27) 参考文献 (28)

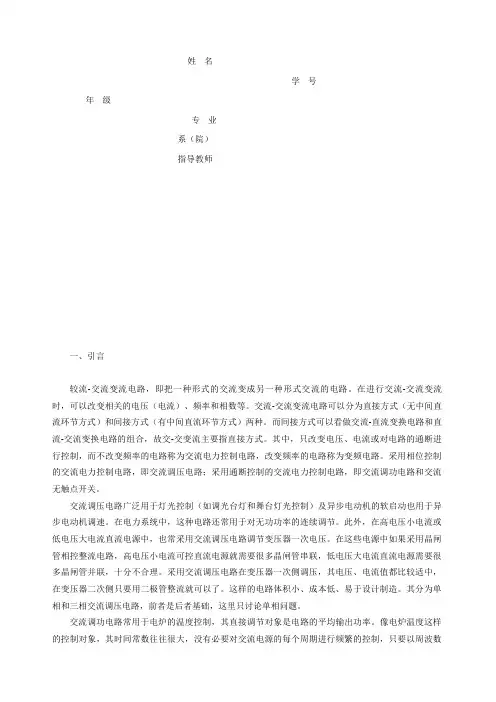

前言 本次课程设计主要是研究单相交流调压电路的设计。由于交流调压电路的工作情况与负载的性质有很大的关系，交流调压电路可以带电阻性负载，也可以带电感性负载，如感应电动机或其它电阻电感混合负载等。交流调压电路是采用相位控制方式的交流电力控制电路，通常是将两个晶闸管反并联后串联在每相交流电源与负载之间。在电源的每半个周期内触发一次晶闸管，使之导通。与相控整流电路一样，通过控制晶闸管开通时所对应的相位，可以方便的调节交流输出电压的有效值，从而达到交流调压的目的。其晶闸管可以利用电源自然换相，无需强迫关掉电路，并可实现电压的平滑调节，系统响应速度较快，但它也存在深控时功率因数较低，易产生高次谐波等缺点。交流调压电路主要应用在电热控制、交流电动机速度控制、交流稳压器等场合，主要有灯光调节，温度调节（如工频加热、感应加热、需控制的家用电器等），泵及风机等异步电动机的软起动，交流电机的调压调速，随电机负载大小自动调压，变压器初级调压（在高压小电流或低压大电流直流电源中，如采用晶闸管相孔整流电路，需要很多晶闸管串联或并联，若采用交流调压电路在变压器初级调压。其电压电流值都比较合理，在变压器次级只要用二极管整流即可，从而达到减少体积、减低成本的目的）。与自耦变压器调压方法相比，交流调压电路控制方便，调节速度快，装置的重量轻、体积小，有色金属消耗也少。

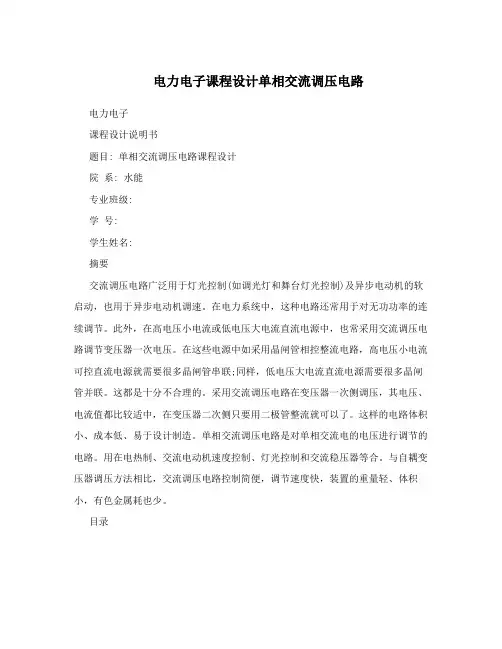

电力电子课程设计单相交流调压电路电力电子 课程设计说明书 题目: 单相交流调压电路课程设计 院系: 水能 专业班级: 学号: 学生姓名: 摘要 交流调压电路广泛用于灯光控制(如调光灯和舞台灯光控制)及异步电动机的软启动，也用于异步电动机调速。在电力系统中，这种电路还常用于对无功功率的连续调节。此外，在高电压小电流或低电压大电流直流电源中，也常采用交流调压电路调节变压器一次电压。在这些电源中如采用晶闸管相控整流电路，高电压小电流可控直流电源就需要很多晶闸管串联;同样，低电压大电流直流电源需要很多晶闸管并联。这都是十分不合理的。采用交流调压电路在变压器一次侧调压，其电压、电流值都比较适中，在变压器二次侧只要用二极管整流就可以了。这样的电路体积小、成本低、易于设计制造。单相交流调压电路是对单相交流电的电压进行调节的电路。用在电热制、交流电动机速度控制、灯光控制和交流稳压器等合。与自耦变压器调压方法相比，交流调压电路控制简便，调节速度快，装置的重量轻、体积小，有色金属耗也少。 目录
1、电路设计的目的及任 务 .................................................................... 1 1.1课程设计的目的与要 求 (1) 1.2课程设计的内 容 ..................................................................... (1) 1.3仿真软件的使 用 ..................................................................... (2) 1.4设计方案选 择 ..................................................................... ....... 2 2、单相交流调压主电路设计及分 析 (3) 2.1 电阻性负 载 ..................................................................... (3) 2.1.1 电阻性负载的交流调压器的原理分析 (3) 2.1.2 结果分 析 ..................................................................... (6)
信息科技大学 电力电子技术实验报告 实验项目：单相交流调压电路实验 学院：自动化 专业：自动化（信息与控制系统） /学号：贾鑫玉/2012010541 班级：自控1205班 指导老师：白雪峰 学期： 2014-2015学年第一学期
实验三单相交流调压电路实验 一．实验目的 1．加深理解单相交流调压电路的工作原理。 2．加深理解交流调压感性负载时对移相围要求。 二．实验容 1．单相交流调压器带电阻性负载。 2．单相交流调压器带电阻—电感性负载。 三．实验线路及原理 本实验采用了锯齿波移相触发器。该触发器适用于双向晶闸管或两只反并联晶闸管电路的交流相位控制，具有控制方式简单的优点。 晶闸管交流调压器的主电路由两只反向晶闸管组成。 四．实验设备及仪器 1．教学实验台主控制屏 2．NMCL—33组件 3．NMEL—03组件 4．NMCL-05(A)组件或NMCL—36组件 5．二踪示波器 6．万用表 五．注意事项 在电阻电感负载时，当α
单相交流调压电路课程 设计 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
《电力电子技术》课程设计设计题目: 单相交流调压电路 院(系): 能源工程学院 专业年级: 13级电气二班 姓名: 徐刚刚 学号: 指导教师: 荆红莉 2015年12月 28日
课程设计（论文）任务及评语 院（系）：能源工程学院教研室：电气工程及其自动化 ： 成 绩 ： 平 时 20% 论 文 质 量 60% 答 辩 20% 以 百 分 制 计 算 前 言 电 力 电 子 技 术 是研究采用电力电子器件实现对电能的交换和控制的科学，是20世纪50年代诞生， 70年代迅速发展起来的一门多学科互相渗透的综合性技术学科。这些技术包括以节约 能源、提高照明质量为目的的绿色照明技术；以节约能源、提高运行可靠性并更好地 满足产要求为目的的交流变频调速技术，以提高电力系统运行的稳定性、可控制性为
目的，并可有效节能的灵括（柔性）交流输电技术等等。随着电力半导体制造技求、徽电子技术、汁算机技术，以及控制理论的不断进步。电力电子技求向着大功率、高频化及智能化方向发展，应用的领域将更加广阔。 交流调压电路广泛应用于灯光控制，如调光台灯和舞台灯光控制及其异步电动机的软启动，也应用于异步电机调速。在电力系统中，这种电路也用于对无功功率的调节。 目录
1 单相交流调压电路的设计 设计目的和要求分析 =210伏。要求分设计一个单相交流调压电路，要求触发角为60度。输入交流U 2 析： 1. 单相交流调压主电路设计，原理说明； 2．触发电路设计，每个开关器件触发次序与相位分析； 3．保护电路设计，过电流保护，过电压保护原理分析； 4．参数设定与计算(包括触发角的选择，输出平均电压，输出平均电流，输出有功功率计算，输出波形分析，器件额定参数确定等可自己添加分析的参数)； 5. 相关仿真结果。 由以上要求可知该系统设计可分为四个部分：交流调压主电路设计、触发电路设计、保护电路设计及相关计算和波形分析部分。 2 设计方案选择 本系统主要设计思想是：采用两个晶闸管反向并联加负载为主电路，外加触发电路；触发电路控制晶闸管的导通，从而控制输出。其系统框图如下所示： 3 控制电路。在每半个周波内通过对晶间管开通相位的控制，以方便地调节输出电压的有效值，这种电路称为交流调压电路。这种电路还用干对无功功率的连续调节。此外，在高电压小电流或低电压大电流直流电源中，也常采用交流调压电路调节变压器一次电压。采用晶闸管相控整流电路，高电压小电流可控直流电源就需要很多晶闸管串联；同样，低电压大电流直流电源需要很多晶闸管并联，这都是十分不经济的。采用交流调压电路在变压器一次侧调压，其电压电流值都不太大也不太小，在变压器二次侧只要用二极管整流就可以了。但这种交流调压电路控制方便，体积小、投资省计制造简单。因此广泛应用于需调温的工频加热、灯光调节及风机、泵类负载的异步电
单相交流调压电路 一、工作原理 单相交流调压电路带组感性负载时的电路以及工作波形如下图所示。之所产生的滞后由于阻感性负载时电流滞后电压一定角度，再加上移相控制所产生的滞后，使得交流调压电路在阻感性负载时的情况比较复杂，其输出电压，电流与触发角α，负载阻抗角φ都有关系。当两只反并联的晶闸管中的任何一个导通后，其通态压降就成为另一只的反向电压，因此只有当导通的晶闸管关断以后，另一只晶闸管才有可能承受正向电压被触发导通。由于感性负载本身滞后于电压一定角度，再加上相位控制产生的滞后，使得交流调压电路在感性负载下大的工作情况更为复杂，其输出电压、电流波形与控制角ɑ、负载阻抗角φ都有关系。其中负载阻抗角)arctan(R wL =?,相当于在电阻电感负载上加上纯正弦交流电压时，其电流滞后于电压的角度为φ。为了更好的分析单相交流调压电路在感性负载下的工作情况，此处分φαφαφα<=>,,三种工况分别进行讨论。 （1）φα>情况 图1 电路图（截图） 图2 工作波形图φα>（截图）
上图所示为单相反并联交流调压电路带感性负载时的电路图，以及在控制角 触发导通时的输出波形图，同电阻负载一样，在i u 的正半周α角时， i T 触发导通，输出电压o u 等于电源电压，电流波形o i 从0开始上升。由于是感性负载，电流o i 滞后于电压o u ，当电压达到过零点时电流不为0，之后o i 继续下降，输出电压o u 出现负值，直到电流下降到0时，1T 自然关断，输出电压等于0，正半周结束，期间电流o i 从0开始上升到再次下降到0这段区间称为导通角0θ。由后面的分析可知，在φα>工况下，ο180<φ因此在2T 脉冲到来之前1T 已关断，正负电流不连续。在电源的负半周2T 导通，工作原理与正半周相同，在o i 断续期间，晶闸管两端电压波形如图2所示。 为了分析负载电流o i 的表达式及导通角θ与α、φ之间的关系，假设电压坐标原点如图所示，在αω=t 时刻晶闸管T 1导通，负载电流i 0应满足方程 L 0Ri d d t io +=i u =i U 2sin t ω 其初始条件为： i 0|αω=t =0, 解该方程，可以得出负载电流i 0在α≤t ω≤θα+区间内的表达式为 i 0=])sin()[sin()(2tan /)(2φαωφαφωω-----+t i e t L R U . 当t ω=θα+时，i 0=0，代入上式得，可求出θ与α、φ之间的关系为 sin （θα+-φ）=sin （α-φ）e φθtan /- 利用上式，可以把θ与α、φ之间的关系用下图的一簇曲线来表示。
目录 一、单相交流调压电路（电阻负载） (1) 1 原理图 (1) 2 建立仿真模型 (1) 3 仿真波形 (4) 4 小结 (6) 二、单相交流调压电路（阻感负载） (6) 1 原理图 (6) 2建立仿真模型 (7) 3 仿真波形 (8) 4 小结 (9)
一、 单相交流调压电路（电阻负载） 1 原理图 图1-1为纯电阻负载的单相调压电路。图中晶闸管VT1和VT2反并联连接与负载电阻R 串联接到交流电源U 2上。当电源电压正半周开始时出发VT1，负半周开始时触发VT2，形同一个无触点开关，允许频繁操作，因为无电弧，寿命特长。在交流电源的正半周αω=t 时，触发导通VT1，导通角为1θ= απ-；在负半周αω=t +π时，触发导通VT2，导通角为2θ= απ-。负载端电压U 为下图所示斜线波形。这时负载电压U 为正弦波的一部分，宽度为（απ-），若正负半周以同样的移相角α触发VT1和VT2，则负载电压U 的宽度会发生变化，那么负载电压有效值也将随α角而改变，从而实现交流调压。 图1 -1单相交流调压电路的电路（电阻负载）原理图 2 建立仿真模型 根据原理图用MATLAB 软件画出正确的仿真电路图，如图1-2。
图1-2 单相交流调压电路电路（电阻负载）的MATLAB仿真模型 仿真参数，算法（solver）ode15s，相对误差（relativetolerance）1e-3，开始时间0.0结束时间2.0如图1-3。 图1-3 仿真时间参数 电源参数，如图1-4。
图1-4 交流电源参数触发脉冲参数设置，如图1-5、1-6。 图1-5 触发脉冲参数
《电力电子变流技术》课程设计说明书 题目：单相交流调压电路的设计姓名： 学号： 指导教师： 二О年月日

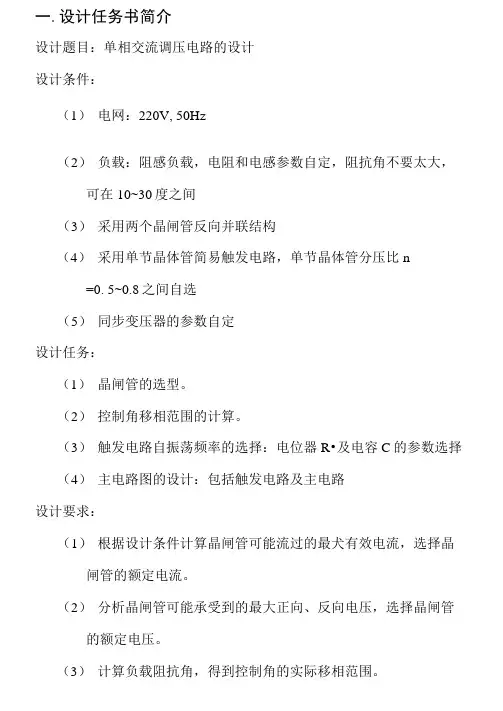

一.设计任务书简介 1.1设计题目：单相交流调压电路的设计 1.2设计条件： (1)电网：220V，50Hz (2)负载：阻感负载，电阻和电感参数自定，阻抗角不要太大，可在10~30度之间 (3)采用两个晶闸管反向并联结构 (4)采用单节晶体管简易触发电路，单节晶体管分压比η=0.5~0.8之间自选 (5)同步变压器的参数自定 1.3设计任务： (1)晶闸管的选型。 (2)控制角移相范围的计算。 (3)触发电路自振荡频率的选择：电位器R 及电容C的参数选择 e (4)主电路图的设计：包括触发电路及主电路 1.4具体要求： (1)根据设计条件计算晶闸管可能流过的最大有效电流，选择晶闸管的额定电流。 (2)分析晶闸管可能承受到的最大正向、反向电压，选择晶闸管的额定电压。 (3)计算负载阻抗角，得到控制角的实际移相范围。 (4)为了保证调压装置能够正常工作，应使得控制角大于负载阻抗角，根据这个条件合理选择触发电路的自振荡参数（电位器R 及电容C）。 e (5)画出完整的主电路图。 二.设计内容 2.1设计方案简介 所谓交流调压就是将两个晶闸管反并联后串联在交流电路中，在每半个周波内通过控制晶闸管开通相位，可以方便的调节输出电压的有效值。本次课程设计主要是研究单相交流调压电路的设计。由于交流调压电路的工作情况与负载的性质有很大的关系。图1、图2分别阻感负载单相交流调压电路图及其波形。图中 U的正半周和的晶闸管VT1和VT2也可以用一个双向晶闸管代替。在交流电源 1
