呼吸机的一般结构及工作原理 随着医学电子技术的发展，呼吸机的种类和形式越来越多，但它们一般的主要结构和原理基本相似，或者说，它们必须具备基本结构，现分述如下：一、机械呼吸机的动力 机械呼吸机的动力来源于电力、压缩气体， 或二者的结合。压缩气体由中心供气管道系统提 供或由呼吸机可配备的专用空气压缩机产生。 1. 气动机械呼吸机 气动机械呼吸机的通气以压缩气体为动力来 源，其所有控制系统也都是靠压缩气体来启动。 由高压压缩气体所产生的压力，通过机械呼吸机 内部的减压阀、高阻力活瓣，或通过射流原理等方式而得到调节，从而提供适当的通气驱动压及操纵各控制机制的驱动压。 2．电动机械呼吸机 单靠电力来驱动并控制通气的呼吸机，称为电动机械呼吸机。电动机械呼吸机也需要应用压缩氧气，但只是为了调节吸入气的氧浓度，而不是作为动力来源。电可通过带动活塞往复运动的方式来产生机械通气，或通过电泵产生压缩气体，压缩气体再推动风箱运动而产生通气。 3．电-气动机械呼吸机 电-气动机械呼吸机，只有在压缩气体及电力二者同时提供动力的情况下才能正常工作与运转。通常情况是，压缩空气及压缩氧气按不同比例混合后，
既提供了适当氧浓度的吸入气体，也供给了产生机械通气的动力。但通气的控 制、调节，及各种监测、警报系统的动力则来自电力，所以这类呼吸机又称为气动-电控制呼吸机。比较复杂的多功能定容呼吸机大多都采用这种动力提供方式。 二、供气装置 贮气囊或气缸供气装置：这种供气装置常用折叠贮气囊或气缸来输送气 体，其外部装有驱动装置。供给病人的潮气量(V T )取决于贮气囊或气缸直径(D)和行程距离(L) V T =πD2/4·L 驱动装置可以直线运动或旋转－直线运动。由于气缸的顺应性小，故V T 较为精确，因此，以气缸作为贮气装置的呼吸机适合于小儿科使用。 三、呼吸机的调控系统 80年代以前，呼吸机的调控方式有两种形式：一种是直流电机驱动的呼吸 机，通过电压的变化，使其转速发生改变，来控制V T 、E:I等参数。另一种是在用压缩气体的动力的呼吸机，通过针形阀作为可变气阻，来控制吸气和呼气过程及其转换，现代呼吸机大多数采用各种传感器，来“感知”呼吸力学等情 况的变化，并经过微电脑分析处理后，发出指令来自动调节V T 、P aw 、E:I等参 数。同时，还装备各种监测和报警系统以各种形式显示其数值，显示呼吸机当前状态和调整参数情况。 四、安全阀 安全阀有两种：一种为呼气安全阀，其结构大多采用直动式溢流阀，其工作原理是将溢流阀与气道系统相连接，当后者的压力在规定范围内时，由于气
呼吸机的临床应用及参数设置大全 发布时间:2011-09-15 15:52:25 一、适应症：1.严重通气不良2.严重换气障碍3.神经肌肉麻痹4.心脏手术后 5.颅内压增高 6.新生儿破伤风使用大剂量镇静剂需呼吸支持时 7.窒息、心肺复苏9.任何原因的呼吸停止或将要停止。 二、禁忌症：没有绝对禁忌症。肺大泡、气胸、低血容量性休克、心肌梗塞等疾病应用时应减少通气压力而增加频率。 三、呼吸机的基本类型及性能： 1. 定容型呼吸机：吸气转换成呼气是根据预调的潮气量而切换。 2. 定压型呼吸机：吸气转换成呼气是根据预调的压力峰值而切换。（与限压不同，限压是气道压力达到一定值后继续送气并不切换） 3. 定时型呼吸机：吸气转换为呼气是通过时间参数（吸气时间）来确定。八十年代以来，出现了定时、限压、恒流式呼吸机。这种呼吸机保留了定时型及定容型能在气道阻力增加和肺顺应性下降时仍能保证通气量的特点，又具有由于压力峰值受限制而不容易造成气压伤的优点，吸气时间、呼气时间、吸呼比、吸气平台的大小、氧浓度大小均可调节，同时还可提供IMV（间歇指令通气）、CPAP（气道持续正压通气）等通气方式，是目前最适合婴儿、新生儿、早产儿的呼吸机。 四、常用的机械通气方式 1. 间歇正压呼吸（intermittent positive pressure ventilation,IPPV）：最基本的通气方式。吸气时产生正压，将气体压入肺内，靠身体自身压力呼出气体。
2. 呼气平台(plateau)：也叫吸气末正压呼吸(end inspiratory positive pressure breathing,EIPPB),吸气末，呼气前，呼气阀继续关闭一段时间，再开放呼气，这段时间一般不超过呼吸周期的5%，能减少VD/VT（死腔量/潮气量） 3. 呼气末正压通气（positive end expiratory pressure,PEEP）：在间歇正压通气的前提下，使呼气末气道内保持一定压力，在治疗呼吸窘迫综合征、非心源性肺水肿、肺出血时起重要作用。 4. 间歇指令通气（intermittent mandatory ventilation,IMV）、同步间歇指令通气（synchronized intermittent mandatory ventilation,SIMV）：属于辅助通气方式，呼吸机管道中有持续气流，（可自主呼吸）若干次自主呼吸后给一次正压通气，保证每分钟通气量，IMV的呼吸频率成人一般小于10次/分，儿童为正常频率的1/2~1/10 5. 呼气延迟，也叫滞后呼气(expiratory retard)：主要用于气道早期萎陷和慢性阻塞性肺疾患，如哮喘等，应用时间不宜太久。 6. 深呼吸或叹息（sigh） 7. 压力支持(pressure support)：自主呼吸基础上，提供一定压力支持，使每次呼吸时压力均能达到预定峰压值。 8. 气道持续正压通气(continue positive airway pressure,CPAP)：除了调节CPAP旋钮外，一定要保证足够的流量，应使流量加大3~4倍。CPAP正常值一般4~12cm水柱，特殊情况下可达15厘米水柱。（呼气压4厘米水柱）。 五、呼吸机与人体的连接： 情况紧急或者估计插管保留时间不会太长、新生儿、早产儿、一般经口插管。其他情况可以选经鼻插管或者是气管切开。 六、呼吸机工作参数的调节： 四大参数：潮气量、压力、流量、时间（含呼吸频率、吸呼比）。 1. 潮气量：潮气输出量一定要大于人的生理潮气量，生理潮气量为6~10毫升/公斤，而呼吸机的潮气输出量可达10~15毫升/公斤，往往是生理潮气量的1~2倍。还要根据胸部起伏、听诊两肺进气情况、参考压力二表、血气分析进一步调节。 2. 吸呼频率：接近生理呼吸频率。新生儿40~50次/分，婴儿30~40次/分，年长儿20~30次/分，成人16~20次/分。潮气量*呼吸频率=每分通气量 3. 吸呼比：一般1：1.5~2，阻塞性通气障碍可调至1：3或更长的呼气时间，限制性通气障碍可调至1：1。 4. 压力：一般指气道峰压（PIP），当肺部顺应性正常时，吸气压力峰值一般为10~20厘米水柱，肺部病变轻度：20~25厘米水柱；中度：25~30毫米水柱；重度：30厘米水柱以上，RDS、肺出血时可达60厘米水柱以上。但一般在30以下，新生儿较上述压力低5厘米水柱。 5. PEEP使用IPPV的患儿一般给PEEP2~3厘米水柱是符合生理状况的，当严重换气障碍时（RDS、肺水肿、肺出血）需增加PEEP，一般在4~10厘米水柱，病情严重者可达15甚至20厘米水柱以上。当吸氧浓度超过60%（FiO2大于0.6）时，如动脉血氧分压仍低于80毫米汞柱，应以增加PEEP为主，直到动脉血氧分压超过80毫米汞柱。PEEP每增加或减少1~2毫米水柱，都会对血氧产生很大影
呼吸机流量传感器的原理和应用西南医院设备科王义辉何 金环 ［摘要］本文介绍了呼吸机使用的流量传感器的原理、结构、种类及应用。 ［关键词］传感器；热丝；热膜； 1 流量传感器在呼吸机中的作用 流量传感器在呼吸机中的应用已有近30年的历史，在中高档呼吸机中被普遍使用。它作为呼吸机气路系统的重要部件，负责将吸入和呼出的气体流量转换成电信号，送给信号处理电路完成对吸入和呼出潮气量、分钟通气量、流速的检测和显示。 根据呼吸机功能和设计的不同，流量传感器的检测值不仅仅提供显示，还对呼吸机的控制、报警等起着决定作用，如流量传感器将测量到的实际值馈送到电子控制部分与面板设置值比较,利用两者间的误差控制伺服阀门来调节吸入和呼出气体流量；安装在吸气系统前端的空气和氧气流量传感器生成的信号能帮助微处理器对阀门进行控制，以提供病人所需要的氧浓度；流速和流量的检测值还直接影响到呼气与吸气时相的切换、分钟通气量上下限的报警、流量触发灵敏度、气流实时波形和P-V-环的监测显示等等，流量传感器性能的好坏直接影响到呼吸机参数的准确性和可靠性。 2 流量传感器的原理和应用 目前呼吸机的种类和型号很多，采用的流量传感器也各不相同，主要有热丝式、晶体热膜式、超声式、压力感应式、压差式。 2.1 热丝式流量传感器： 基本原理是将一根细的金属丝（在不同的温度下金属丝的电阻不同）放在被测气流中,通过电流加热金属丝,使其温度高于流体的温度,
当被测气体流过热丝时，将带走热丝的一部分热量,使热丝温度下降，热丝在气体中的散热量与流速有关，散热量导致热丝温度变化而引起电阻变化，流速信号即转变成电信号，经适当的信号变换和处理后测量出气体流量的大小。测量原理图如图1： 图1：热丝式流量传感器原理图 在图1中,放置于测量通道中的热丝Rh作为惠斯登电桥的一个桥臂,由运算放大器A1差分放大电桥输出的电压信号;运算放大器A2提供三极管T工作所需要的偏置电压,并使A1 输出信号能够叠加在三极管T的偏置电位上,并被T放大给电桥供电。由电桥电路,A1 ,A2 和三极管构成的反馈回路,能够使热线工作于恒温状态下。 在接通电源瞬间,热线电阻很快电流加热,并且,其阻值随即升高,使电桥很快达到平衡状态。当流体流过流量计时,由于热交换的原因,热丝的温度、阻抗将发生变化,使桥路失去平衡,根据输出的反馈电压信号即可以测量出流体的流量。 Drager公司的Savina和Evita系列的呼吸机采用的是热丝式流
呼吸机得一般结构及工作原理 随着医学电子技术得发展,呼吸机得种类与形式越来越多,但它们一般得主要结构与原理基本相似,或者说,它们必须具备基本结构,现分述如下: 一、机械呼吸机得动力 机械呼吸机得动力来源于电力、压缩气体, 或二者得结合。压缩气体由中心供气管道系统提 供或由呼吸机可配备得专用空气压缩机产生。 1、气动机械呼吸机 气动机械呼吸机得通气以压缩气体为动力来 源,其所有控制系统也都就是靠压缩气体来启 动。由高压压缩气体所产生得压力,通过机械呼 吸机内部得减压阀、高阻力活瓣,或通过射流原理等方式而得到调节,从而提供适当得通气驱动压及操纵各控制机制得驱动压。 2.电动机械呼吸机 单靠电力来驱动并控制通气得呼吸机,称为电动机械呼吸机。电动机械呼吸机也需要应用压缩氧气,但只就是为了调节吸入气得氧浓度,而不就是作为动力来源。电可通过带动活塞往复运动得方式来产生机械通气,或通过电泵产生压缩气体,压缩气体再推动风箱运动而产生通气。 3.电-气动机械呼吸机 电-气动机械呼吸机,只有在压缩气体及电力二者同时提供动力得情况下才能正常工作与运转。通常情况就是,压缩空气及压缩氧气按不同比例混合后,既
提供了适当氧浓度得吸入气体,也供给了产生机械通气得动力。但通气得控 制、调节,及各种监测、警报系统得动力则来自电力,所以这类呼吸机又称为气动-电控制呼吸机。比较复杂得多功能定容呼吸机大多都采用这种动力提供方式。 二、供气装置 贮气囊或气缸供气装置:这种供气装置常用折叠贮气囊或气缸来输送气体, 其外部装有驱动装置。供给病人得潮气量(V T )取决于贮气囊或气缸直径(D)与行程距离(L) V T =πD2/4·L 驱动装置可以直线运动或旋转－直线运动。由于气缸得顺应性小,故V T 较为精确,因此,以气缸作为贮气装置得呼吸机适合于小儿科使用。 三、呼吸机得调控系统 80年代以前,呼吸机得调控方式有两种形式:一种就是直流电机驱动得呼吸 机,通过电压得变化,使其转速发生改变,来控制V T 、E:I等参数。另一种就是在用压缩气体得动力得呼吸机,通过针形阀作为可变气阻,来控制吸气与呼气过程及其转换,现代呼吸机大多数采用各种传感器,来“感知”呼吸力学等情况得变 化,并经过微电脑分析处理后,发出指令来自动调节V T 、P aw 、E:I等参数。同时, 还装备各种监测与报警系统以各种形式显示其数值,显示呼吸机当前状态与调整参数情况。 四、安全阀 安全阀有两种:一种为呼气安全阀,其结构大多采用直动式溢流阀,其工作原理就是将溢流阀与气道系统相连接,当后者得压力在规定范围内时,由于气压
呼吸机的临床应用 呼吸支持是挽救急、危重患者生命最关键的手段之一，因而，呼吸机在临床救治中已成为不可缺少的器械；它在急救、麻醉、ICU和呼吸治疗领域中正俞来俞广泛应用；掌握呼吸机的基本知识和基本操作方法是临床医生必需的基本知识和技能。本文就呼吸机的基本原理与对人体的生理影响，临床应用的适应症和禁忌症，基本的操作方法和常见呼吸衰竭的应用，呼吸机的脱离等作一简要介绍。 一、呼吸机的基本原理和主要类型 自主通气时吸气动作产生胸腔负压，肺被动扩张出现肺泡和气道负压，从而构成了气道口与肺泡之间的压力差而完成吸气；吸气后胸廓及肺弹性回缩，产生相反的压力差完成呼气。因此，正常呼吸是由于机体通过呼吸动作产生肺泡与气道口“主动性负压力差”而完成吸气，吸气后的胸廓及肺弹性回缩产生肺泡与气道口被动性正压力差而呼气，以满足生理通气的需要。而呼吸机通气是由体外机械驱动使气道口和肺泡产生正压力差，而呼气是在撤去体外机械驱动压后胸廓及肺弹性回缩产生肺泡与气道口被动性正压力差而呼气，即呼吸周期均存在“被动性正压力差”而完成呼吸。根据呼吸机的工作特点，可把其分为以下类型： 1、定压型呼吸机 吸气时，呼吸机向气道泵入一定压力的气体，使肺泡膨胀，气道压力渐升，达到预定压力时，气流终止，转为呼气相。此类呼吸机的潮气量，与呼吸机预置的压力、吸气时间、流速等有关。如流速低，吸气时间短，预定压力低，潮气量则小，反之则潮气量增大。若肺顺应性下降或支气管痉挛使气道阻力增加均可使潮气量下降。 此类呼吸机的缺点是气道压力增加时，潮气量得不到保障，优点是气道有漏气时，它也必须保持一定压力，也能维持适当通气，简言之，此类呼吸机保压力不保容量。Bird系列呼吸机为定压型呼吸机的代表。 2、定容型呼吸机 呼吸机将固定的容积气体泵入病人气道及肺部，产生吸气呼气的动作。此类呼吸机的优点是在安全压力范围内，密闭的气道状态下能保证一定的潮气量。缺点是气道漏气无法补偿，气道压力过大同样可发生通气不足。简言之，此类呼吸机保容量不保压力。上海医疗器械四厂的SC型系列及Bear系列，Bennett7200属此类。 3、定时型呼吸机 为定时、限压恒流型呼吸机，呼吸机产生气流，进入气道达到预定时间，吸气停止，产生呼气。
随着现代医学的进展,呼吸机越来越多的应用于急危重抢救、麻醉、术后恢复、呼吸治疗和呼吸维持，在医疗设备中占有重要地位。据美国呼吸病学会统计，由于呼吸机的普遍使用，使临床抢救的成功率大约提高了55 %。但由于长时间使用呼吸机,使患者发生院内感染的机率增加,对于使用呼吸机的患者,护理人员应 从身心两方面给予患者细致护理,尽可能减轻应用呼吸机带来的不适与痛苦,减少并发症发生率。 （一）呼吸机的临床应用 1.呼吸机治疗的目的主要为: (1) 维持适当的通气量,使肺泡通气量满足机体需要。改善气体交换功能,维持有效的气体交换。(2)减少呼吸肌的作功。(3)肺内雾化吸入治疗。(4)预防性机械通气,用于开胸术后或败血症、休克、严重创伤情况下的呼吸衰竭预防性治疗。 2.呼吸机治疗的指征 成人的呼吸生理指标达到下列标准的任何一项时，即应开始机械通气治疗： (1)自主呼吸频率大于正常的3倍或小于1/3者。(2)自主潮气量小于正常1/3者。(3)生理无效腔/潮气量>60%者。(4)肺活量<10-15ml/kg者。 (5)PaCO2 >50mmHg (慢性阻塞性肺疾患除外) 且有继续升高趋势，或出现精神症状者。 3.呼吸机治疗的适应症 当患者出现呼吸困难或呼吸衰竭症状，应及时使用呼吸机进行机械通气，以防止因低氧或缺氧而引起的器官功能衰竭。在临床实践中，心肺复苏后、中枢神经系统疾病引起肺泡低通气量、成人呼吸窘迫综合征、重症肺炎、严重肺挫伤引起的低氧血症、部分COPD患者、ARDS、呼吸衰竭等病人宜使用。 （1）呼吸突然停止或即将停止。（2）在吸入100%氧气的情况下，动脉血氧分压仍达不到50～60mmHg。（3）严重缺氧和二氧化碳储留而引起意识和循环功能障碍。 4.呼吸机与病人的连接方式
呼吸机常用模式和应用呼吸机常用模式目录 一、通气机工作原理 二、机械通气的目的 三、机械通气的适应证和应用时机 四、机械通气的禁忌证 五、人-机的连接 六、呼吸机模式选择
七、呼吸机常规参数的调整 八、机械通气时的监测 九、不同呼吸衰竭的机械通气原则 呼吸机行业的2013年发展非常快，又有哪些呼吸机品牌进入了十 大品牌的行列呢，让我们一起拭目以待呼吸机品牌吧。有关呼吸机的用法已经很多的ppt文档,本文由北京康迈思科技有限公司,丰台区丰益桥西国贸A8-3007室康迈思呼吸机商城编辑提供,介绍了呼吸机的使用方法,呼吸机的使用步骤和注意事项。 一、通气机工作原理
一、机械通气基本原理 通气 呼吸机-气道压力差 气体流量顺着压力差流动 氧合 改善通气/ 血流比值 扩张肺泡 减少肺毛细血管-肺泡静水压
二、机械通气的目的 1、纠正急性呼吸性酸中毒 2、纠正低氧血症 3、降低呼吸功消耗 4、预防和治疗肺不张 5、为安全使用镇静剂和肌松剂提供通气保障 6、稳定胸壁
三、机械通气的适应证和应用时机 在出现较为严重的呼吸功能障碍时，应使用机械通气。如果延迟实施机械通气，患者因严重缺氧和二氧化碳（CO2）潴留而出现多器官功能受损，机械通气的疗效显著降低。因此，机械通气宜早实施。 符合下述条件应实施机械通气： 经积极治疗后病情仍继续恶化； 意识障碍呼吸形式严重异常，如呼吸频率＞35~40次/min 或＜6~8 次/min ，节律异常，自主呼吸微弱或消失；
血气分析提示严重通气和氧合障碍：PaO2＜50mmHg，尤其是充分氧疗后仍＜ 50mmHg；PaCO2进行性升高，pH动态下降 . 成人应用机械通气的生理学指标 通气力学 >35次/min呼吸频率 <3或>20L/min每分通气量 < 20cmHO(绝对值)最大吸气压2 <15ml/kg肺活量 气体交换 PaO(FiO>0.6)<50mmHg22
呼吸机的临床应用 呼吸机呼吸模式SIMV 在临床上有许多患者因不同原因而引致呼吸困难或衰竭，出现通气不足。为抢救及治疗这类病人，以往只能通过气管内插管或气管切开来提供人工通气，维持患者的呼吸，为患者争取时间治疗原发病和诱发因素。但无论是用插管或气管切开方式进行机械通气，均需耗用大量的药物，应用仪器进行特别护理，并给患者带来极大的痛苦和危险，容易有并发症的发生，譬如对神志尚清、病情不稳定的患者插管前所要用的镇静剂可引起低血压或加重低氧血症和高碳酸血症；插管时会因咽反射和喉损伤引起气管痉挛；插管上的气囊构成的压迫又会引起气管坏死和狭窄或气管萎缩；最后需要拔管时仍可因咽痉挛、声带和气管的损害造成拔管困难。所以患者如不是病情发展到后期危及生命时，医生是不会随便为病人施行此类手术的。这些不利因素在很大程度上限制了人工通气在早、中期呼吸衰竭患者中的应用。近年来，世界各地的医护人员都致力寻求有效且操作方便的无创性人工通气方法无创呼吸机（特别是面罩式呼吸机）不仅免除患者因气管切开造成的痛苦及危险，而且缩短了病人的住院时间。现代先进的呼吸系统均配有微电脑系统，并能显示或记录流速、流量、压力图形等参数，为呼吸机在临床中的应用开辟了更广泛的前景。 根据临床实际应用情况，呼吸机设置了多种呼吸模式以适应不同状态下病人的需要： 一、强制式呼吸（ControlledVentilation） 1.容积强制式呼吸（V ol，Contr.）呼吸机在一特定时间内（预先设定的值）依一定的频率供应一特定的潮气量，若病人产生吸气努力，呼吸道压力低于预设的值，每分钟通气量会自动增加。 2.容积强制式呼吸+深呼吸（V olumeContuolledVentilation+Sign）在此模式下，呼吸机每隔若干次（如一百次）呼吸给予一次深呼吸。每一深呼吸为等速流量、双倍潮气量双倍吸气时间。因此每分钟呼气量的上下报警极限设定必须适度提高。 3.压力强制式呼吸（Press.Contr）压力强制式呼吸时在设定时间内将固定压力的气体供应给病患。 此呼吸模式为减速流量型，病人所接收的量由设定的吸气压力（InspiratoryPressLeve1）、呼吸次数／分钟（Breaths／min）、吸气时间百分比（Insp.Time%）所决定。 二、辅助式呼吸（SupportVentilation） 1.压力辅助式呼吸（Press.Support）这时一种必须有病患自发式带动呼吸的呼吸模式。此种模式应用于病人脱离自主呼吸装置后、气喘的病人、手术后病人自主换气不足。当病人带动呼吸机时，其会根据设定的压力在吸气阶段给予压力辅助。 2.同步化间歇性强制呼吸SIMV （SynchronizedInternittent Mandatory Ventilation）SIMV是指预先设定的呼吸次数由呼吸机强制式控制，病人在接受呼吸机间歇性给予强制呼吸的同时，也可在两强制式呼吸之间有自发式呼吸。 SIMV周期分为SIMV 期间和自发呼吸期间，在SIMV期间病人若能带动，呼吸机与病人同步给予一强制呼吸；如在SIMV期间内病人无自主呼吸，呼吸机在SIMV期间结束后给予病人一强制呼吸。
呼吸机基本知识 模式 1、A/C模式：是辅助通气（AV）和控制通气（CV）两种模式的结合，当患 者自主呼吸频率低于预置频率或患者吸气努力不能触发呼吸机送气时，呼吸机即以预置的潮气量及通气频率进行正压通气，即CV；当患者的吸气能触发呼吸机时，以高于预置频率进行通气，即AV。 例：患者调A/C模式时，如果患者没有自主呼吸，那就全部由机器送气即控制模式（PB840呼吸机上会显示C），如果患者有自主呼吸，且自主呼吸频率大于机器设定值时呼吸机即按患者自主的呼吸频率送气即辅助模式（此时送气量也是由事先调整好的参数送气。）（PB840呼吸机上会显示A） 使用A/C模式（定容型）时应调整以下参数：潮气量、呼吸频率、氧流量、触发敏感度，（必要时调peep）。 2、SIMV模式同步间歇指令通气：是指呼吸机以预设指令频率向患者输送常规通气，在两次机械呼吸之间允许患者自主呼吸。（其实就是指呼吸机在每分钟内按预设的呼吸参数（呼吸频率、潮气量、呼吸比值等）给予患者指令通气，在触发窗内出现自主呼吸，便协助患者完成自主呼吸，如触发窗内无自主呼吸，则在触发窗结束时给予间歇正压通气。 特点：通气设定IMV的频率和潮气量确保最低分钟量； ●SIMV能与患者的自主呼吸同步，减少患者与呼吸机的对抗，减低正压通气的血 流动力学影响； ●通过调整预设的IMV的频率改变呼吸支持的水平，即从完全支持到部分支持，， 减轻呼吸肌萎缩； ●用于长期带机的患者的撤机；但不适当的参数设置（如流速及VT设定不当）可 增加呼吸功，导致呼吸肌疲劳或过度通气。 参数设置：潮气量、流速/吸气时间、控制频率、触发灵敏度，当压力控制SIMV时需设置压力水平及吸气时间。 3、Spont自主呼吸模式：是指呼吸机的工作都由病人自主呼吸来控制的呼吸模式，即病人控制呼吸机，呼吸机仅提供吸入氧浓度，压力支持通气和病人的呼吸末继续抬高，增加气体交换面积（frc）。 参数调整：氧浓度 特点：适用予张立性气胸的患者。 4、压力支持通气（PSV）：是一种辅助通气方式，即在有自主呼吸的前提下，每次吸气时患者都能接受一定水平的压力支持，以辅助和增强病人的吸气深度和吸入气量。 特点： ●适用于有完整的呼吸驱动能力的患者，当设定水平适当时，则少有人-机对抗，减轻呼 吸功； ●PSV是自主呼吸模式，支持适当可减轻呼吸肌的废用性萎缩； ●对血流动力学的影响较小，包括心脏外科手术后患者;
呼吸机的临床应用 呼吸机是进行机械通气的一种手段，它能维持呼吸道通畅、改善通气、纠正缺氧、防止二氧化碳在体内蓄积，为抢救提供有力的生命支持，使机体有可能度过基础疾病所致的呼吸功能衰竭，创造条件从疾病过程中恢复。目前由于呼吸机的应用日益广泛，使心脏停搏、呼吸衰竭等危重病人的预后大为改善，是呼吸医学的重大进展之一。 呼吸机的基本原理从50年至今未有重大改变。呼吸机能否发挥作用，一方面与机器的性能、质量有关；另一方面也与医务人员对呼吸机的熟练掌握，对具体患者的呼吸病理生理改变的了解，以及正确的治疗和护理均有很大关系。使用不当，反而会加重病情的发展。 －、呼吸机的治疗作用、指征和禁忌证 （一）呼吸机的治疗作用 1、改善通气功能、维持呼吸道内气体的流动常频通气时，由于正压产生对流，可达到是足够的潮气量；高频通气时则利用高频率的振动，促进对流及气体扩散、弥散过程。 2、改善换气功能由于气道内正压可使部分萎陷肺泡扩张，增加气体交换面积，改善通气；同时运用一些特殊的通气方式，如呼气末延长、呼气末屏气、呼气末正压通气（PEEP）等，改变通气与血流灌注比值，减少分流。 3、减少呼吸功呼吸机替代呼吸肌做功，减少了呼吸肌的负荷，使氧耗量降低，有利于呼吸肌疲劳的恢复。 （二）呼吸机的临床应用指征 1、由于呼吸停止或通气不足所致的急性缺氧和二氧化碳气体交换障碍。 2、肺内巨大分流所造成的严重低氧血症，外来供氧无法达到足够的吸入氧浓度。 3、在重大外科手术后（如心、胸或上腹部手术），为预防术后呼吸功能紊乱，需进行预防性短暂呼吸机支持。 4、在某些情况下，可暂时人为过度通气，以降低颅内压或在严重代谢性酸中毒时增
呼吸机是实施机械通气的工具,临床上已广泛应用于麻醉和ICU中,改善病人的氧合和通气,减少呼吸作功,支持呼吸和循环功能,以及进行呼吸衰竭的治疗,早在1796年,Herholar和Rafn专题报道了应用人工呼吸方法使溺水患者获救,1929年Drinker和Shaw研制成功自动铁肺。直到第二次世界大战前后才逐渐了解了机械通气的原理，并用于心胸外科手术后呼吸支持。1952年斯堪的纳维亚半岛脊髓灰质炎流行，在4个多月内哥本哈根医院收治了2722例，其中315例需用呼吸支持，Ibson 强调呼吸支持和气道管理，总死亡率从87%降到30%。从此人们认识到机械通气的重要性。各种类型的呼吸机逐渐诞生，曾先后有三十多家厂商研制和生产过数百种类型的呼吸机，尤其是近年来，随着微电脑技术在呼吸机领域中的应用，使呼吸机技术得到迅速发展，性能渐趋完善。 目前，呼吸机的种类和型号繁多，使用方法各异。但无论呼吸机产品种类和型号如何改进或更新，原理和结构大致相同。了解呼吸机的基本结构有助于合理地应用呼吸机，并及时发现呼吸机使用过程中出现的问题，以便及时处理，使机器故障给病人造成的危害降至最低水平。 第1节呼吸机的分类 一、按控制方式分类
(一)电动电控型呼吸机 驱动和参数调节均由电源控制，如SC5及EV800电动电控呼吸机等，其吸入氧浓度(FIO2)由氧流量调节，缺少精确数字显示，最好另装氧浓度分析仪。 (二)气动气控型呼吸机 需4kg/cm2以上氧源和空气源，由逻辑元件控制和调节呼吸机参数。 (三)气动电控型呼吸机 是多数现代化呼吸机的驱动和调节方式，如Evita、Servo900C、Bennett7200、Adult star、鸟牌8400及纽邦E-200等。 二、按用途分类 (一)成人呼吸机。 (二)婴儿和新生儿呼吸机。
呼吸机基础知识 一、呼吸系统的正常解剖和结构 1、呼吸道以环状软骨下缘为界分为上下呼吸道。 上呼吸道是气体进入肺脏的门户，为生理性死腔，上呼吸道占一半，呼吸道的阻力约45%来自鼻与喉。 下呼吸道包括气管、支气管、细支气管和终末细支气管。气管切开一般在第2-4软骨环进行。 2、胸廓由12块胸椎、1块胸骨、12对肋骨、肋间肌和膈肌等组成。在神经的支配下胸廓可随意而有规律的进行呼吸运动。 3、呼吸是机体与外界之间的气体交换过程，由三个环节组成，外呼吸、气体的运输、内呼吸。 外呼吸是肺毛细血管血液与外界环境之间的气体交换过程，包括肺通气和肺换气过程。肺通气是肺与外界环境之间的气体交换过程。 肺换气是肺泡与肺毛细血管血液之间的气体交换过程。 影响肺换气的因素： （1）呼吸膜的厚度，呼吸膜由含肺表面活性物质的液体层、肺泡上皮细胞、上皮基底膜、肺泡间隙和毛细血管膜之间的间隙、毛细血管基膜和毛细血管内皮细胞层。 （2）呼吸膜的面积，气体扩散速率与扩散面积成正比，肺扩散总面积大70平方米。 （3）通气/血流比值约为0.84。 气体运输是由循环血液O2从肺运输到组织之间的气体交换。
内呼吸是组织毛细血管血液与组织、细胞之间的气体交换过程。 4、呼吸运动是呼吸肌的收缩和舒张引起的胸廓节律性扩大和缩小。胸廓扩大称为吸气运动，主要吸气肌是膈肌和肋间外肌，胸廓缩小称为呼气运动。 吸气肌是是胸廓扩大而产生吸气动作的呼吸肌，主要指膈肌和肋间外肌。呼气肌是指是胸廓缩小的呼吸肌，主要指肋间内肌和腹壁肌肉。 辅助呼吸肌指斜角肌、胸锁乳突肌、胸背部肌肉。 吸气过程是主动过程，膈肌下降扩大胸廓上下径，肋间外肌收缩，增大胸廓前后径和左右径，使胸腔容积增大，压力下降，空气进入肺内。 呼气过程是被动过程，肺脏的弹性回缩力和肺泡表面张力构成肺的弹性回缩力，膈肌和肋间外肌舒张，胸腔缩小，压力增大，呼气。 二、胸内压和肺内压变化。 1、胸膜腔是脏层胸膜与壁层胸膜之间的腔隙，内有少量液体，彼此紧贴，中间浆液起润滑作用，减少摩擦阻力；浆液分子之间的内聚力使两层胸膜紧贴在一起。 2、胸膜腔内的压力称为胸内压，随呼吸周期性变化。平静吸气末负压为-10--5厘米水柱，安静时呼气末为-5--3厘米水柱，用力时变化更大。在临床上即用食道内压力代表胸内压。 胸内负压的生理意义是使肺维持扩张状态，不致由于回缩力而完全萎缩；促进和利于静脉尤其是腔静脉回流。 胸内压=肺内压+（-肺回缩压），在呼气末或吸气末时胸膜腔内压=大气压-(-肺回缩)=-肺回缩压

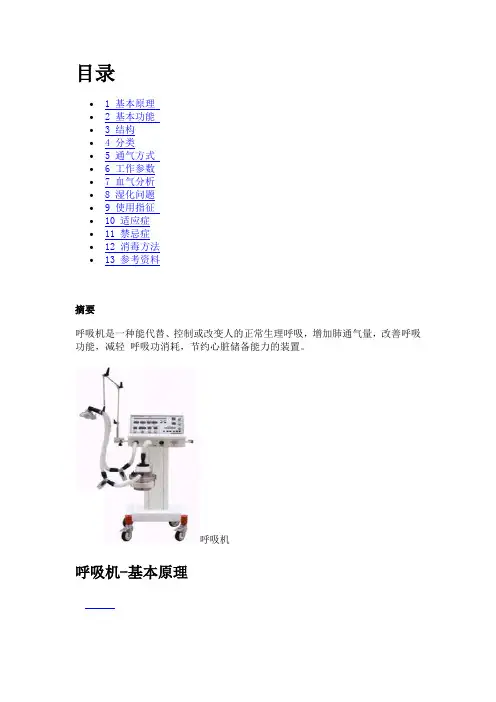

目录 ? 1 基本原理 ? 2 基本功能 ? 3 结构 ? 4 分类 ? 5 通气方式 ? 6 工作参数 ?7 血气分析 ?8 湿化问题 ?9 使用指征 ?10 适应症 ?11 禁忌症 ?12 消毒方法 ?13 参考资料 摘要 呼吸机是一种能代替、控制或改变人的正常生理呼吸，增加肺通气量，改善呼吸功能，减轻呼吸功消耗，节约心脏储备能力的装置。 呼吸机 呼吸机-基本原理
绝大多数较常用的系由气囊（或折叠风箱）内外双环气路进行工作，内环气路、气流与病人气道相通，外环气路、气流主用以挤压呼吸囊或风箱，将气囊（或风箱内的新鲜气体压向病人肺泡内，以便进行气体交换，有称驱动气。因其与病人气道不通，可用压缩氧或压缩空气。 呼吸机-基本功能 呼吸机 当婴幼儿并发急性呼吸衰竭时，经过积极的保守治疗无效，呼吸减弱和痰多且稠，排痰困难，阻塞气道或发生肺不张，应考虑气管插管及呼吸机。 呼吸机必须具备四个基本功能，即向肺充气、吸气向呼气转换，排出肺泡气以及呼气向吸气转换，依次循环往复。因此必须有：⑴能提供输送气体的动力，代替人体呼吸肌的工作；⑵能产生一定的呼吸节律，包括呼吸频率和吸呼比，以代替人体呼吸中枢神经支配呼吸节律的功能；⑶能提供合适的潮气量（VT）或分钟通气量（MV），以满足呼吸代谢的需要；⑷供给的气体最好经过加温和湿化，代替人体鼻腔功能，并能供给高于大气中所含的O2量，以提高吸入O2浓度，改善氧合。 动力源：可用压缩气体作动力（气动）或电机作为动力（电动）呼吸频率及吸呼比亦可利用气动气控、电动电控、气动电控等类型，呼与吸气时相的切换，常于吸气时于呼吸环路内达到预定压力后切换为呼气（定压型）或吸气时达到预定容量后切换为呼气（定容型），不过现代呼吸机都兼有以上两种形式。 治疗用的呼吸机，常用于病情较复杂较重的病人，要求功能较齐全，可进行各种呼吸模式，以适应病情变化的需要。而麻醉呼吸机主要用于麻醉手术中的病人，病人大多无重大心肺异常，要求的呼吸机，只要可变通气量、呼吸频率及吸呼比者，能行IPPV，基本上就可使用。 呼吸机-结构
检测方法做简单介绍。 1 呼吸机结构原理及临床中的应用 1.1 呼吸机的临床作用 （1）改善通气功能：正确应用呼吸机可有效保证通气量，解除二氧化碳贮留和因通气障碍所致的缺氧，在纠正呼吸性酸中毒和降低PACO2方面有不可替代的优越性。 （2）改善换气功能：应用呼吸机纠正肺内气体分布不均，提高氧浓度。特别是呼气末正压的应用，使通气／血流比例失调和肺内分流得到改善。能纠正严重的低氧血症。 （3）减少呼吸功能：平静呼吸时，氧耗量在总氧耗量5％以下，而严重呼吸困难时氧耗量可以超过30％，使用呼吸机可全部或部分代替呼吸肌的工作，减少能量消耗，避免呼吸疲劳，并减轻循环负担。 总之，呼吸机就是一个给人打气的气桶，不管是什么原因导致的不能呼吸、肺泡氧交换能力不足（如矽肺），呼吸机都可以让人保持呼吸，如果交换不足的话，可提高氧浓度，使其维持住呼吸机能，保持血液中的供氧能力，争取救治时间。 1.2 呼吸机的分类 （1）应用场合：急救及转运呼吸机、家用呼吸支持、治疗呼吸机； （2）驱动方式：气动电控、电动电控、气动气控； （3）应用患者：成人、儿童、新生儿。 1.3 呼吸模式 （1）IPPV（间歇正压通气） 呼吸机最基本的通气方式。 吸气相呼吸机将气体压入体内，气道内产生正压，呼气管道与大气相通，胸肺组织弹性回缩将气体排出，直到压力与大气相等；比较多地应用于麻醉机中的呼吸模式。 （2）VCV（容量控制通气） 输出就是以设定的容量为参考点,主要设定潮气量。 （3）PCV（压力控制通气） 为控制通气，压力为控制的参数，气体分布均匀，氧和通气良好，需监测潮气量。（4）PSV（压力支持通气） 在病人自主呼吸的基础上，每次呼吸得到一定压力的呼吸支持。 （5）SIMV（同步间歇指令通气） 在病人自主呼吸的基础上，每分钟插入几次有规律的、间隙的指令性通气；从机械通气过度到自主呼吸。 （6）PEEP（持续气道正压通气） 控制呼吸时，呼气机维持较低的气道正压。目的在于使萎陷的肺泡复张，提高氧分压。（7）CPAP（持续气道正压通气） 于吸气期和呼气期均送入恒定的正压气流，使气道保持正压。适用于自主呼吸的病人，作用与PEEP 相似，PSV+PEEP。 （8）A/C（辅助控制通气） AV + CV自动选择； AV (辅助通气)———靠患者触发，呼吸机以预置条件提供通气辅助； CV (控制通气)———完全由呼吸机来控制通气的频率、潮气量和吸呼时间比； 1.4 呼吸机主要参数 （1）潮气量———Vti、Vte： 潮气量是最重要的参数，代表患者单次吸入或呼出气体的体积，一般分VTI 和VTE，分别代表吸入和呼出潮气量。对呼吸机而言，指机器每次向患者传送的混合气体的体积，单位
呼吸机的基本原理和维修保养???Post By：2007-2-22 15:20:00? 黄庆丰 (广西医科大学第一附属医院设备科，广西南宁530021) [中图分类号]嗍[文献标识码]B [文章编号]1002—2376(2O06)11—0043—03 [摘要]氧气作为人类生存必不可少的一种物质，对处于疾病状态的人来说，显得尤为重要，而呼吸机的发明和使用无疑对这些急需用氧气的特殊人群起到很显着的作用。本文则从呼吸机的基本原理谈起，并介绍了维修保养的经验，以供大家共同探讨。 [关键词]呼吸机；基本原理；保养维修 1 概述 氧气是人类生存不可缺少的一种物质。人类通过呼吸道和呼吸器官(鼻子、咽、喉、气管、支气管和肺)，依靠呼吸肌肉的收缩与放松，对空气进行一呼一吸，经人体细胞的氧化代谢，循环不停地吸人氧气，排出二氧化碳气体，这就是人类的呼吸功能。一个健康的成人在平静时，每分钟呼吸(16～20)次，每次吸人的空气量约为500mL，每分钟通过肺的空气量约10L。人体包括血液、体液在内，总的氧储量在500mL左右，而人体静息时，每分钟的氧耗量可在(200～300)mL，剧烈运动时，每分钟氧耗量可达5500mL。这样，一个人只要几分钟不呼吸，就会给生命带来危险。所以，人体必须不停地呼吸，不断地补充氧气，才能维持正常的生命活动。通常情况下，健康人通过呼吸活动，从空气中摄人的氧气已能满足人体各器官组织氧化代谢的需要。但是
如果呼吸系统的生理功能遇到障碍，如化学中毒、神经肌肉麻痹、溺水休克、窒息、外科手术后出现呼吸衰竭等等，均需要采取输氧和人工呼吸进行抢救治疗，以提高患者的通气量，迅速解除缺氧和二氧化碳滞留问题，改善换气功能。对于呼吸衰竭以至于停止自主呼吸的病人，呼吸机是必不可少的设备。呼吸机是当前大型医院必备的抢救设备，是延长病人生命为进一步治疗争取宝贵时间的重要工具。它通过机械装置根据不同的治疗目的，为呼吸功能不全的危重病人提供呼吸支持。随着电子和机械技术水平的不断提高，呼吸机的性能日臻完善，其适用范围也日益扩大和普及。保证呼吸机正常运作就离不开医护人员及时对呼吸机进行保养。维护保养工作是及时消除呼吸机隐患、避免损坏，确保呼吸机处于正常工作状态或完好的备用状态，提高抢救成功率同时延长呼吸机使用寿命，提高经济效益必不可少的重要环节。 2 呼吸机的基本原理 2．1 基本原理 人在呼吸时，吸气、呼气有节律性的交替来完成气体交换。吸气时富含o 2的新鲜空气进入肺部，呼气时富含c02的气体排出体外。正常情况，吸气动作是由肋间外肌和膈肌收缩造成的胸膜腔内负压的结果。无法正常呼吸的病人则靠呼吸机用人工的方法进行肺部通气，其作用是把一定浓度、流量的空、氧混合气体送入人体内，并将人体的二氧化碳废气排出体外，完成气体交换。早期的呼吸机多为负压呼吸器，而更多现代呼吸机则是利用高于大气压的压力对肺部进行通气，它们属于正压呼吸机。 2．2 呼吸机的基本结构 呼吸机主要由三大部分组成：传感器将病人的呼吸信号(压力或流量)转换
呼吸机，是一种能代替、控制或改变人的正常生理呼吸，增加肺通气量，改善呼吸功能，减轻呼吸功消耗，节约心脏储备能力的装置。当婴幼儿并发急性呼吸衰竭时，经过积极的保守治疗无效，呼吸减弱和痰多且稠，排痰困难，阻塞气道或发生肺不张，应考虑气管插管及呼吸机。 呼吸机必须具备四个基本功能，即向肺充气、吸气向呼气转换，排出肺泡气以及呼气向吸气转换，依次循环往复。因此必须有：⑴能提供输送气体的动力，代替人体呼吸肌的工作；⑵能产生一定的呼吸节律，包括呼吸频率和吸呼比，以代替人体呼吸中枢神经支配呼吸节律的功能；⑶能提供合适的潮气量（VT）或分钟通气量（MV），以满足呼吸代谢的需要；⑷供给的气体最好经过加温和湿化，代替人体鼻腔功能，并能供给高于大气中所含的O2量，以提高吸入O2浓度，改善氧合。动力源：可用压缩气体作动力（气动）或电机作为动力（电动）呼吸频率及吸呼比亦可利用气动气控、电动电控、气动电控等类型，呼与吸气时相互切换，常于吸气时于呼吸环路内达到预定压力后切换为呼气（定压型）或吸气时达到预定容量后切换为呼气（定容型），不过现代呼吸机都兼有以上两种形式。 睡眠呼吸机的工作原理： 睡眠呼吸机治疗osas的主要作用机制是当睡眠呼吸机通过鼻罩输送时，在上气道产生正压，于是上气道的塌陷区被气流打开。
自从1981年澳州的沙利文医生首次使用正压通气用以治疗osdb，正压通气系统已经有了大的进步。目前的机器使用微处理器，体积小，噪音低，易于携带便于旅行使用。正压通气能够在整个呼吸周期输送一固定压力，即睡眠呼吸机；亦可在吸气相和呼气相给予两个不同的固定压力，即bipap；或随着气流和鼾声的改变给与一个变化的正压，即auto 睡眠呼吸机。 睡眠呼吸机能有效的消除混合性和阻塞性呼吸暂停。有些"中枢性"呼吸暂停，尤其是阻塞事件占优势的，也可通过n-睡眠呼吸机解决。 合适的面罩和舒适对正压治疗的接受起很大作用。目前有很多由各种材料制成，不同结构的商业面罩可用。在初次治疗前试戴各种不同的面罩，以发现合适的面罩。 睡眠呼吸机睡眠呼吸机应当每晚至少使用4小时以保证充足的睡眠。bipap治疗同睡眠呼吸机治疗，但其有助于患者的接受。而全自动睡眠呼吸机能够根据患者的上气道阻力而动态改变。 睡眠呼吸机的功效： 睡眠呼吸机压力过高可能降低回心血量，在患者有病理性的低血压，如休克、大量应用利尿剂、不能进食、进水时，需严密观察血压及心率的变化。 消化系统：对合并夜间胃食道反流者，睡眠呼吸机可减少反流的次数而改善症状。
