1WL 2WL 1WL 2WL
9QS 10QS
1QS 2QS 1QS 2QS 1QF 2QF 5QS 3QF 6QS
3QS 4QS 3QS 5QS 4QS
7QS 3QF 6QS 8QS
T-1 T-2 T-1 T-2

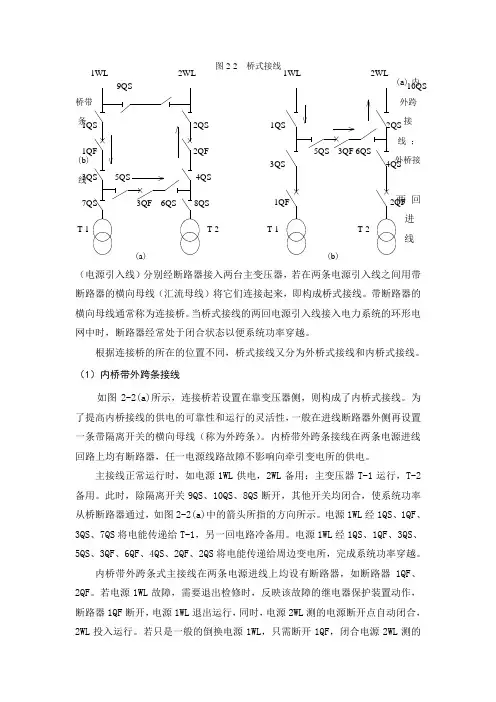

1QF 2QF (a ) (b ) 图2-2 桥式接线 (a) 内桥带外跨
条接线 ；(b ) 外桥接线 两回 进线
（电源引入线）分别经断路器接入两台主变压器，若在两条电源引入线之间用带断路器的横向母线（汇流母线）将它们连接起来，即构成桥式接线。带断路器的横向母线通常称为连接桥。当桥式接线的两回电源引入线接入电力系统的环形电网中时，断路器经常处于闭合状态以便系统功率穿越。
根据连接桥的所在的位置不同，桥式接线又分为外桥式接线和内桥式接线。
（1）内桥带外跨条接线
如图2-2(a)所示，连接桥若设置在靠变压器侧，则构成了内桥式接线。为了提高内桥接线的供电的可靠性和运行的灵活性，一般在进线断路器外侧再设置一条带隔离开关的横向母线（称为外跨条）。内桥带外跨条接线在两条电源进线回路上均有断路器，任一电源线路故障不影响向牵引变电所的供电。
主接线正常运行时，如电源1WL 供电，2WL 备用；主变压器T-1运行，T-2备用。此时，除隔离开关9QS 、10QS 、8QS 断开，其他开关均闭合，使系统功率从桥断路器通过，如图2-2(a)中的箭头所指的方向所示。电源1WL 经1QS 、1QF 、3QS 、7QS 将电能传递给T-1，另一回电路冷备用。电源1WL 经1QS 、1QF 、3QS 、5QS 、3QF 、6QF 、4QS 、2QF 、2QS 将电能传递给周边变电所，完成系统功率穿越。
内桥带外跨条式主接线在两条电源进线上均设有断路器，如断路器1QF 、2QF 。若电源1WL 故障，需要退出检修时，反映该故障的继电器保护装置动作，断路器1QF 断开，电源1WL 退出运行，同时，电源2WL 测的电源断开点自动闭合，2WL 投入运行。若只是一般的倒换电源1WL ，只需断开1QF ，闭合电源2WL 测的
电源断开点。这样虽然不影响向牵引变电所的供电，但是暂时中断了向牵引负荷的供电。
在检修110kV断路器和倒换主变压器的操作中，外跨条的作用是不影响系统功率穿越，不中断牵引负荷的供电，提高了主接线运行的灵活性，供电的可靠性。
内桥带外跨条式主接线在两条电源进线上均设有断路器，在两条主变压器进线回路上没有断路器，主变压器的投入与退出复杂。故这种接线适用于线路较长，线路故障和检修的停电机会较多，牵引变压器不需要经常切换的变电所。
(2）外桥式接线
如图2-2(b)所示，连接桥若设置在电源侧（即进线断路器外侧），则构成内桥接线。内桥接线在两条主变压器进线回路上均设有断路器。
主接线正常运行时，如电源1WL主供，电源2WL备用；变压器T-1投入运行，变压器T-2备用，除2QF断开外，其余开关均闭合。当变压器T-1故障时，反映该故障的继电器保护装置动作，断路器1QF将自动分闸，切除主变压器T-1。断路器2QF将自动合闸（2QF上装有备用电源自投装置可自动合闸）将主变压器T-2投入运行。值班人员只需要断开3QS，从而对主变压器T-1，断路器1QF进行维修。
若属正常情况下的倒换主变压器的操作，值班人员只需闭合2QF（两台主变压器暂时并联运行），断开1QF,3QS即可。既不影响系统功率穿越，又不中断牵引负荷的供电。
由于外桥接线在两条主变压器进线回路上均设有断路器，主变压器的投入与退出简单，方便。在两条电源进线回路上没有断路器，任一电源线路故障影响向牵引变电所的供电。故这种接线适用于电源线路较短，故障检修停电机会少，主变压器需经常切换的变电所。
线路分支接线
线路分支接线，两回110kV电源线路经断路器分别接入两台主变压器T-1、T-2。两回110kV线路间在牵引变电所内用带隔离开关的横向母线连接起来。线路分支接线在两条主变压器回路上均有断路器，主变压器的投入与退出简单、方便。
线路分支接线同外桥接线的不同之处是：线路分支接线的横向母线上装隔离开关，外桥接线的横向母线上装断路器。
(1)线路分支接线的特点
①运行方式比较灵活，其运行方式可概括为：线路故障退线路，主变压器故障退主变。
②由于110kV电源线路和牵引变压器上均装有备用电源自投装置，尤其在实现远动操作的电化区段，采用线路分支接线的牵引变电所无复杂的倒闸作业。
③在线路分支接线中，两回电源，两台牵引变压器，只需两套断路器，主接线结构简单。牵引变电所110kV侧无系统功率穿越，使牵引变电所二次接线装置相对简单，可节省投资。
(2)线路分支接线应用的场合
当线路故障时，按技术要求，线路分支接线110kV电源线路故障自动转换电源线路时，应转换成直列运行方式，故线路分支接线适用于线路较长，线路故障和检修的停电机会较多的变电所。
由于线路分支接线在两条主变压器的回路上均设有断路器，主变压器的投入
与退出简单，方便，故线路分支接线适用于主变压器需要经常切换的变电所。所以，线路分支接线适用于线路和主变压器需要经常维修的变电所。
线路分支接线不仅适用于线路和主变压器都能经常维修和切换的场合，同样适用于远动操作的电化区段，倒闸作业简单、方便。
故线路分支接线在牵引变电所中得到了广泛的应用。
