换热站自动控制系统使用说明
一、概述
本换热站自动控制系统，包括受柜、循环泵变频器柜、补水泵变频器柜和控制柜组成，对换热机组进行全面的自动控制。控制系统使用西门子S7-200系列PLC作为控制器，通过模拟量扩展模块读取现场变送器采集到的现场数据，用于部控制和送至触摸屏进行显示。现场操作使用EView触摸屏，简单直观。
本系统触摸屏主要包括一下画面
初始画面
参数显示
参数总览
参数设定
控制设定
巡检画面
电流显示
报警一览
报警设定
下面对这些画面作简单说明
初始画面
为系统上电时屏幕显示的画面，点击手型按钮进入操作各画面。进入操作画面后不再显示此画面。
参数显示
在这个画面显示系统的基本参数，包括高温侧和低温侧压力、温度、流量。还包括电机温度数据。

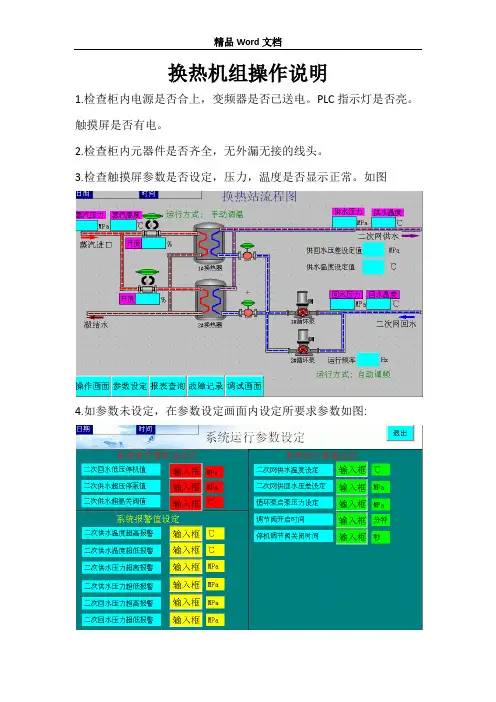

参数总览
将参数显示在换热系统的示意图上，包括高温侧和低温侧压力、温度、流量及流量累积。
参数设定
设定控制参数，包括一次网供水流量设定，二次网捕水压力设定、泻压压力设定。进入报警设置的密码输入也在这个页面上。
控制设定
在这个画面设定控制模式及输入手动时的输出值。可设定补水泵、泻压阀和电动阀的状态，手动开启补水泵和泻压阀，设定补水泵和电动阀在手动时的输出值。
巡检画面
用于上传巡检信息。
电流显示
显示循环泵的三相电流大小，并显示一次网和二次网的热量及热量积算。
报警一览
显示当前的报警信息
报警设定
设定报警限。本画面只有在输入安全密码后才可以进入。
二、操作使用说明
1、基本操作说明
控制系统使用触摸屏作为人机界面。触摸屏通过通讯电缆与PLC进行通讯交换数据。可以通过点击触摸屏上的开关来切
换开关的状态。如果要输入数据，可以用手指点击要输入的数
据，将会弹出一个数字小键盘，可以用手指点击相应的数字输
入你想要的数值，然后点击小键盘上的ENT确认，便可以输入
数据了，如下图所示
画面切换可以通过点击画面底部的两个箭头实现。
2、自动补水设定
使用自动补水需要按以下规程操作
A、将变频补水柜面板上的转换开关调整至1#自动或2#自
动状态。
B、在控制画面将补水泵下面的模式开关打在自动状态。
C、在控制画面启动补水泵变频器
D、在参数设定画面设定二次网补水压力，注意单位为兆帕。
E、当初在手动状态势，可以通过在控制画面中输入手动输
出值控制变频器，手动值的设定围为0~100（对应电机
频率为0~50HZ）
3、电动阀控制
使用电动阀自动控制一次网流量需要先在控制画面将电动阀的控制状态切换到自动上，然后在参数设定画面输入要求的流量数值，PLC就会根据测量的流量自动的控制电动阀，使流量达到设定值。
当状态开关处于手动状态时，可以通过输入手动值控制电动阀的开度，手动值的设值围为0~100，对应阀门从全关~全开。
4、自动泻压设定
如果要使用自动泻压功能，，需要在控制设定画面将泻压阀的控制状态设定为自动，然后再在参数设定画面输入设定泻压压力即可。在程序上对泻压压力做了0.01MPa的死区处理，防止出现阀门频繁动作的情况。举例说明，如果设定在0.18MPa 泻压，则当压力超过0.18MPa时泻压阀打开泻压，当压力降至
0.17MPa时泻压阀关闭停止泻压。
当泻压阀的控制状态处于手动状态时，可以通过控制画面上的手动开关手动控制泻压阀
5、报警设定
报警主要包括水箱水位高、低报警，二次回水压力高、低报警，循环泵温度高报警，循环泵电流高、低报警。除补水箱报警依靠浮球传感器实现外，其他报警完全靠PLC根据设定的报警限与当前采样值比较确定，所以需要对报警限进行适当的设定，才能获得准确的报警信息。
出于安全的考虑，报警设定画面为由密码锁定的画面，只有在经过相应的密码验证后，才可以修改报警限。在参数设定画面输入安全密码1111，然后就可以通过多次点击右下角的右箭头进入报警设定画面，对报警限进行设定。当设定结束后需要注销当前状态，在参数设定画面的注销参数处输入0，确认，便注销了当前状态，无法进入报警参数设定画面，除非再次使用安全密码登陆。
6、流量、热量累积清零
对流量、热量累积，有时需要对其进行清零操作。注意在累积的参数右侧都有一个绿色的小箭头，通过点击它可以使当前的累积值清零。
三、其他注意事项
1、紧急停车的处理
如遇到紧急情况需要紧急停车，可以把循环变频柜和补水变频柜的转换开关全部掰到“停”位置，循环泵和补水泵将紧
急停车。
2、循环变频柜使用
循环泵变频柜包括两台循环泵变频器，每个变频器控制一台电机，分别为1#和2#。循环泵变频器不由PLC控制，通过
柜体面板上的开关启动和停止。将柜体面板上的转换开关转至
1#手动或2#手动位置，便可以启动或停止两台变频器（使用
前需将柜体的变频器供电的开关打开）。变频器的参数由人工
在面板上设定。循环泵控制柜中不包含循环泵的工频控制电气
线路。
3、补水变频柜使用
补水泵变频柜包括一台用于补水泵控制的变频器以及两台补水泵的工频控制电气线路。2台补水泵处于一用一备状态，当柜体面板的转换开关处于1#自动或2#自动时，补水泵由PLC
进行控制。当柜体面板开关的转换开关处于1#手动或2#手动
时，补水泵处于工频运行状态，由柜体面板上的按钮控制启停。
