初三物理11章简单电路经典教案

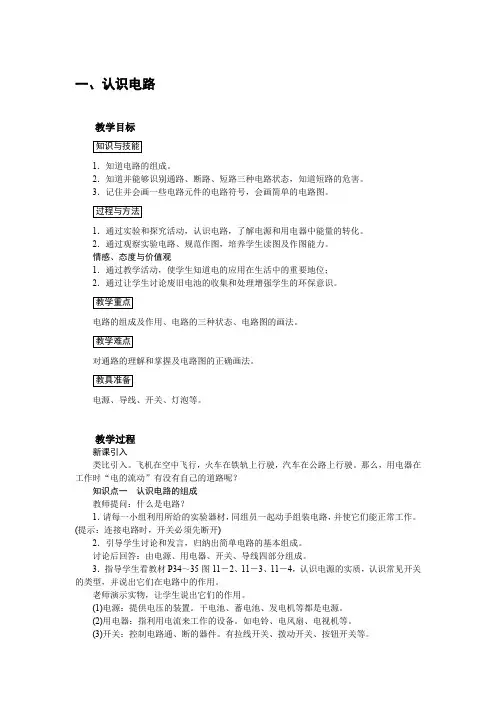

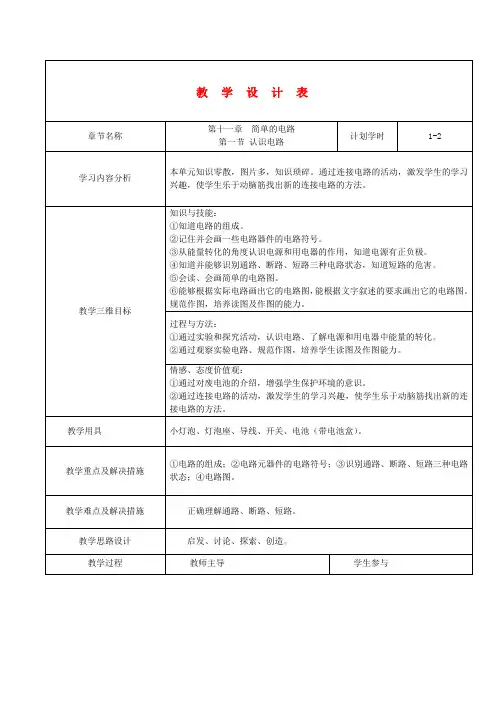

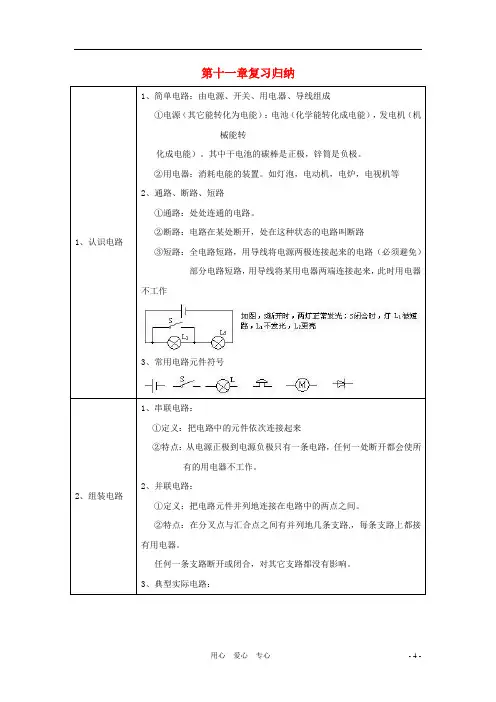

第一节认识电路

蓄（或锂）电池：对外供电时，化→电；充当电源时，电→化。电路组成：电源+用电器+开关+导线

电路状态：通路，断路，短路。短路{电源短路

局部短路

※※※常见两种电路故障分析

第二节组装电路

串联电路：电流只有一条路径，无干、支路之分；各用电器相互影响；一个开关控制整个电路，位置任意放置。

并联电路：电流有多个路径，有干、支路之分；干路开关控制整个电路，支路控制各支路；

利用节点法化简电路：在识别不规范电路时，不论导线有多长，只要中间没有电源、用电器，导线两端点可以看成一个点，从而找出各用电器两端的公共点。串

※※※并联电路分析判断及电路的动态分析

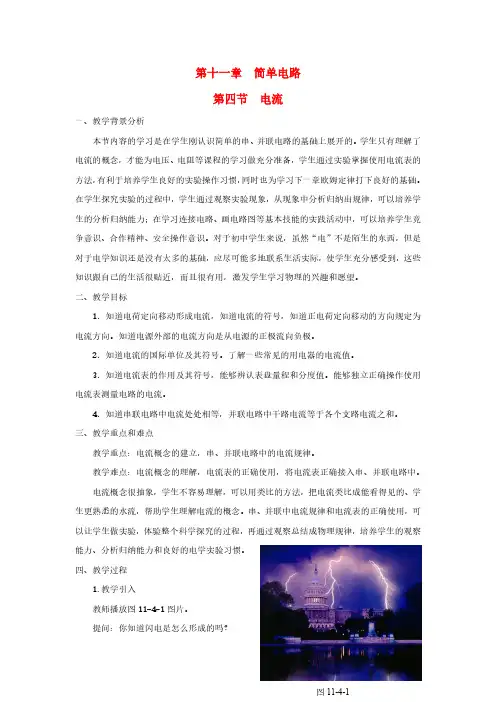

第三节电流

1.电流形成：电荷（正、负电荷）的定向移动形成电流。

1）

在金属导体中，定向移动的是带负电的自由电子；在酸、碱、盐溶液中是带正电的正离子和带负电的负离子。

2）正电荷的移动方向为电流方向。负电荷的移动方向与电流方向相反。 3）

在电源外部，电流由正极流向负极；在电源内部，电流由负极流向正极。

2.电流表：1）使用前校零；2）串联在电路中；3）电流“+”进“—”出；4）量程和分度值；5）接入大量程“试触法”选择合适量程；若接入大量程时指针偏转过小

（0

3.串并联电路电流：串：一江大水向东流；并联：大河涨水小河满。

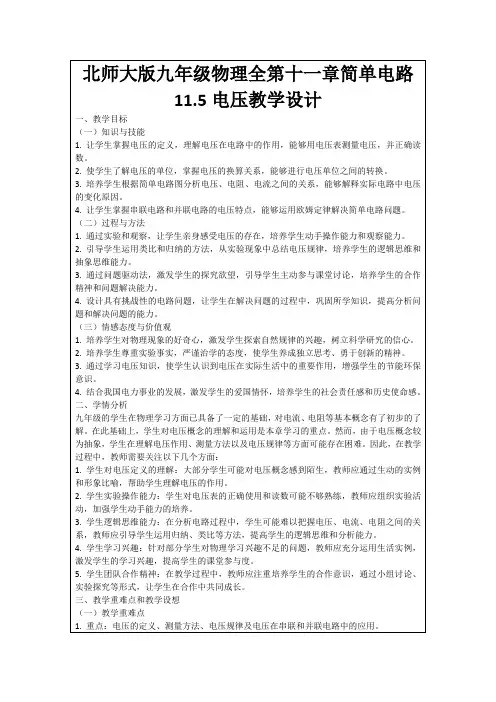

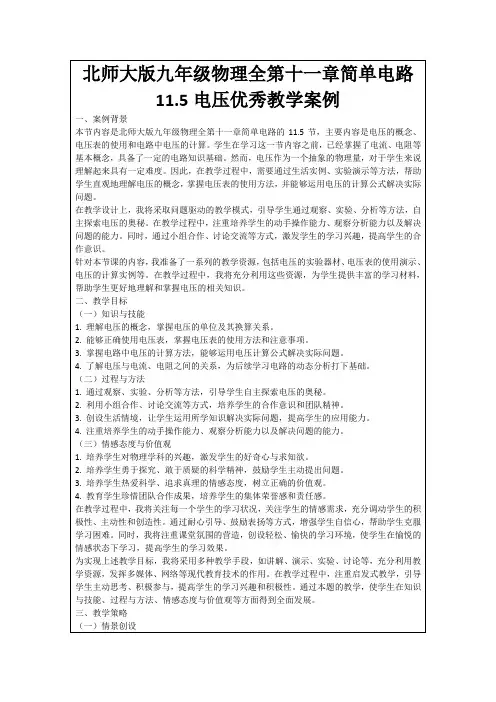

第四节电压

1.电压的作用：是使电荷定向移动的原因（也即电流形成的原因）。但有电压不一定有电流，还必须电路是通路。电压不是哪一点的电压，而是某两点之间的电压或某用电器两端的电压

2.电压表：1）用前校零；2）查看分度值、量程；3）并联；4）电流“+”进“—”出；5）接大量程“试触法”选合适量程；6）若大量程下指针偏角太小则选小量程以减小误差，提高精度；若接大量程而按小量程读数，则给读数乘以5则为正确读数。

3.电源电压：1）串：每节干电池电压和；2）并：每节干电池的电压。

连接电路时，开关要断开

4.※※※电流表与电压表的区分方法：（诸如“在○内填合适的电表”）

1）把电流表看成一根导线

2）把电压表处看成断路。

看对其他用电器有没有影响。若没影响，则假设合理。

5.※※※利用电压表判断电路故障

若用电压表测某段电路两端的电压时

1）有示数，则说明电压表两个接线柱到电源两极是通的，若有断路则定在电压表所测的那段。此时电压表示数接近电源电压。

2）无示数，则说明电压表中没有电流通过。可能原因：a电压表接触不良；b被测电路短路；c被测电路以外有断路

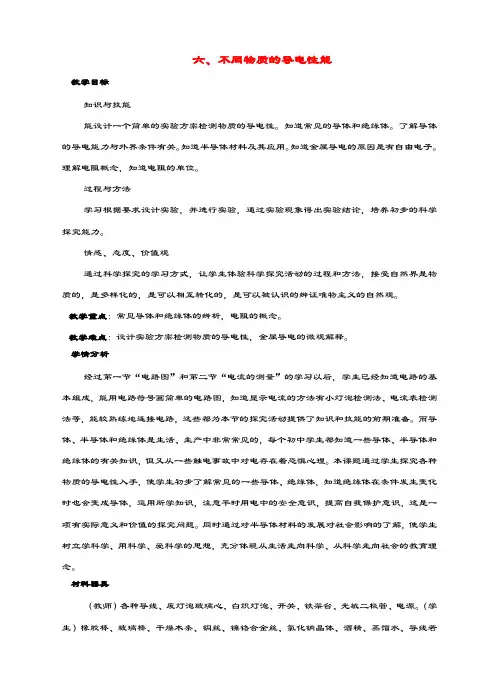

第五节不同物质的导电性能

1.不同物质导电性不同；同一物质状态改变时导电性会发生变化。如：1）常温下玻璃不导电，而高温炽热态时导电；2）纯净水不导电，而含杂质的水导电；干燥/常温下的空气不导电，但潮湿的空气导电，其导电性很弱。

导体：容易导电的物体绝缘体：不容易导电的物体

酸、碱、盐水溶液中有大量自由移动的正、负离子，所以他们是导体。

2.电阻：导体对电流的阻碍作用。由导体本身的性质来决定。（不论是否有电流通过

或有电压或连入电路）

3.半导体

控制变量法：在一定温度下，R与材料、长度、横截面积有关。L↑ →R↑, S↑ →R↓ . 只要是超导体，其电阻就为0.

第七节变阻器

1.变阻器实质：改变接入电路中电阻的长度。

2.滑动变阻器注意事项：1）电流不能超过变阻器的范围； 2）与被控制电路串联；3）一上一下接； 4）为保护电路，在闭合开关前，应将滑片滑到最大阻值的一端；5）不能直接读出阻值

3.电阻箱：能直接读出阻值的大小
