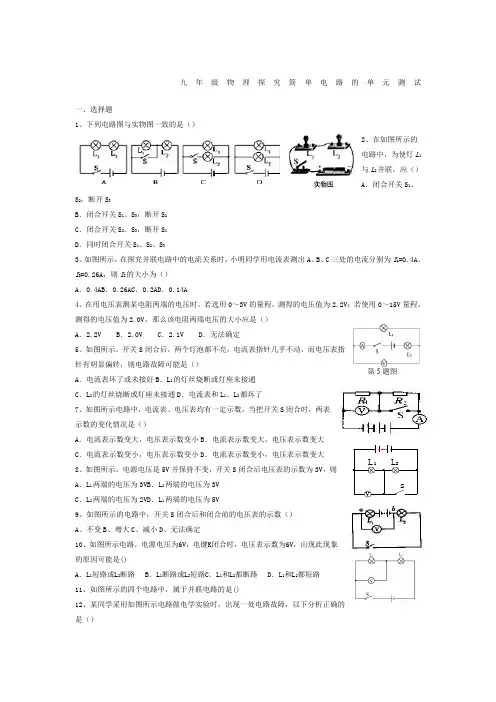

九年级物理探究简单电路的单元测试
一、选择题
1、下列电路图与实物图一致的是（ ）
2、在如图所示的电路中，为使灯L 1与L 2）
A ．闭合开关S 1、S 2，断开S 3
B ．闭合开关S 1、S 3，断开S 2
C ．闭合开关S 2、S 3，断开S 1
D ．同时闭合开关S 1、S 2、S 3 3、如图所示，在探究并联电路中的电流关系时，小明同学用电流表
测出A 、B 、C 三处的电流分别为I A =0.4A 、I B =0.26A ，则I C 的大小为
（ ）
A ．0.4A
B ．0.26A
C ．0.2A
D ．0.14A
4、在用电压表测某电阻两端的电压时，若选用0～3V 的量程，测得
的电压值为2.2V ；若使用0～15V 量程，测得的电压
值为2.0V ，那么该电阻两端电压的大小应是 （ ）
A ．2.2V
B ．2.0V
C ．2.1V
D ．无法确定 5、如图所示，开关S 闭合后，两个灯泡都不亮，电流
表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是 （ ）
A ．电流表坏了或未接好
B ．L 1的灯丝烧断或灯座未接通
C ．L 2的灯丝烧断或灯座未接通
D ．电流表和
L 1、L 2都坏了
7、如图所示电路中，电流表、电压表均有一定示
数，当把开关S 闭合时，两表示数的变化情况是
（ ）
A ．电流表示数变大，电压表示数变小
B ．电流表示
数变大，电压表示数变大 C ．电流表示数变小，电压表示数变小D ．电流表示
数变小，电压表示数变大 8、如图所示，电源电压是5V 并保持不变，开关S
闭合后电压表的示数为3V ，则
A ．L 1两端的电压为3V
B ．L 2两端的电压为3V
第5题图 第2题图
A B C
C ．L 2两端的电压为2V
D ．L 1两端的电压为5V
9、如图所示的电路中，开关S 闭合后和闭
合前的电压表的示数（ ）
A 、不变
B 、增大
C 、减小
D 、无
法确定
10、如图所示电路，电源电压为6V ，电键K 闭合时，电压表示数为6V ，出现此现象的原因可能是( )
A ．L 1短路或L 2断路
B ．L 1断路或L 2短路
C ．L 1和L 2都
断路 D ．L 1和L 2都短路
11、如图所示的四个电路中，属于并联电路的是
( )
12、某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）
A ．若电流表无示数，电压表有示数，则R 1短路
B ．若电流表无示数，电压表无示数，则R 2断路
C ．若电流表有示数，电压表有示数，则R 1断路
D ．若电流表有示数，电压表无示数，则R 2短路
13、关于电路的说法错误的是（ ）
A ．电源是提供电能的装置
B ．只有电路闭合时，电路中才有电流
C ．电流沿着“正极→用电器→负极”的方向流动
D ．用电器是将其他形式的能转化为电能的装置
14、如图所示的各电路图中，能反映出L l 、L 2并联，开关S 断开后L 1仍能发光的是（ ）
15、如图所示，当开关S 闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（ ）
A ．灯L 1断路
B ．灯L 2短路
C ．灯L 1短路
D ．灯L 1、L 2V L 1 L 2
S A
均断路
16、如图，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是
（ ） A. ①是电流表，②和③是电压表； B. ①和③是
电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
17、如图（a ）所示，当开关S 闭合时，两只电流表的示数分别由（b ）、(c)两图读得，则电灯L1中的电流是（ ）
A 、0.8A
B 、0.16A
C 、0.52A
D 、1.28A
18、如图所示，开关S 闭合时，可能发生的现象是
（ ）
A 、L 1发光、L 2不发光
B 、L 1被烧坏
C 、L 2被烧坏
D 、电池被烧坏
19、如图所示，粗心的小强把电流表当作电压表接在
了L 1的两端。此时如果闭合开关，一定会发生（ ）
A 、电源短路
B 、电流表损坏
C 、L 1不亮
D 、L 2的灯丝烧断
20、A 、B 是同种材料制成的电阻，它们的长度相等，
A 的横截面积是
B 的两倍，将它们串联在电路中，则加
在A 、B 上的电压U A 、U B 和通过A 、B 的电流I A 、I B 间的关系正确的是（ ）
A ． I A =I
B B ． I A >I B
C ． U A =U B
D ． U A >U B
二、填空
1、图示的电流表表盘上的每一小格表示______A ，指针示数是_______A (电流表量程为3A)．
2、如图所示，当开关闭合后电流表A 1的示数为0.3A ，通过灯L 1的电流为 A ，电流表A 2的示数为 A ．
3、如图所示．电源电压是6V ，当s 闭合时．电压表的示数为2V ．电压表测的是灯 两端的电压．灯L 1两端的电压为 V ．
L
2
L
1321
4、我国家庭电路的供电电压是_______V ；不高
于______V 的电压对人体才是安全的．
5、如图所示，当量程为0~3V 时，电压表指针的
读数为 V ；当量程为0~15V 时，电
压表指针的读数为 V 。
6、如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A 是吹风机，B 是电热丝。将插头插入插座，若只闭
合开关Sl ，电吹风吹出的是____风；若将开关Sl 、S2都闭合，电吹风吹出的是____风。（填“热”或“冷”）
7、如图所示电路中，当________闭合时，L 1、L 2 并
联；当_________闭合时，电路会发生短路，损坏电
源。
8、下列电器设备中，手机 、手电筒、电视机和电视机遥控器，属于无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是
三、作图
1、请照图甲所示的电路图，用笔画线，将图乙中各个元件连接起来．
2、如图是一个电学实验的实物连线图，请在右边方框内画出它的电路图．
3、如图所示，现有一电池组、两个开关和两盏灯，请你连接好下面
的实物电路图，使S 1闭合时L 1亮，S 2闭合时L 2亮。
4、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。
5、在方框中画出灯泡L 1和灯泡
L 2并联，电流表测灯泡L 1电流的
电路图，并在右图上连接实物图．
第1题图
第2题图
