水泥砂浆强度等级是衡量其强度性能的一种指标，主要用于评价水泥砂浆在工程中的使用性能。我国对水泥砂浆强度等级有明确的规定，分为M5、M7.5、M10、M15、M20等。这些等级是通过标准试验方法测定的。
试验方法如下：
1. 砂浆试块制作：采用边长为70.7mm的立方体试块，以3个为一组进行评定。
2. 标准养护：将制作好的试块放入标准养护条件，即温度为20℃，相对湿度为90%以上。
3. 抗压强度测定：养护至28天后，使用标准试验方法对试块进行抗压强度测试。抗压强度是指试块在压力作用下破坏的最大承载能力。
4. 抗压强度等级划分：根据测试结果，以三个试件测值的算术平均值作为该组试件的砂浆立方体试件抗压强度平均值（精确至0.1MPa），然后按照《建筑砂浆基本性能试验方法标准》（JGJ/T70—2009）中的标准，将抗压强度值划分为不同的等级。
水泥强度试验方法 1.试验前的准备工作 1.1仪器设备及称量器皿 (1)搅拌机、试模、振实台。抗折强度试验机、抗压强度试验机及其夹具、播料器和金 属刮平尺均应符合标准规定要求。 (2)振实台须用地脚螺丝安装在高度约400mm的混凝土基座上，混凝土体积约为0.25m3，重约600kg，安装后设备成水平状态，仪器底座要与基座之间铺一层砂浆以保证它们完全接触。 (3)量水器的最小刻度为1ml，应经过标定合格方能使用。 (4)天平的感量为lg，称量前检查天平是否灵敏并对准零点。 (5)此外小餐具刀、料铲、料勺，擦布等都应准备好。 1.2试样处理： 试样应充分拌匀，填写样品的编号，特试样密封好，实验前送到实验室。 1.3试样条件检查 (1)仲裁实验或其它重要实验用蒸馏水，其它实验可用饮用水。 (2)实验时，实验室和养护箱的温度，湿度，养护水的温度必须在标准规定范围内。 (3)水泥试样、标准砂、水和实验用具的温度应与实验室温度相同。 2.试件制备
2.1搅拌 (1)搅拌机在实验前先运行一次，检查是否符合规定程序，其程序为：慢转30s；再慢转30s并加砂；快转30s，停90s，快转60s。(2)每成型一只试模需称水泥450g，精确至±2g，需一袋标准砂，其重量为1350±5g，需水225g，精确至±1 g（或225ml）。 (3)将标准砂倒入加砂筒内，把水加入锅内，再加水泥，接着把锅固定在搅拌位置。启动搅拌机，搅拌机开始程序工作，在中间停机时应迅速将锅边的砂浆刮入锅内其余时间应静置，等搅拌结束后取下搅拌锅，用小勺将砂浆拌动几次。成型前或更换水泥品种时，应用湿布将叶片和锅壁擦干净，实验后应将粘在叶片和锅壁上的砂浆擦干净。2.2成型 2.2.1试模 a.定期检查试模的隔板、端板的有效尺寸是否在标准规定范围内，不在此范围的不能继续使用，应更新。 b.试模擦洗干净组装时，边缘两块隔板和端板与底座的接触面应均匀涂上一薄层黄油，并按编号组装，当组装好用固紧螺丝固紧时，一边固紧，一面用橡皮棰击端板和隔板结合处，不仅使内壁各接触面互相垂直，而且要顶部平齐，然后用小铲刀刮去三个格内被挤出的黄油，以免成型试体的底侧面上留下孔洞，最后均匀地刷上一薄层机油。 2.2.2用振实台成型 a.振实台在实验前先振动一个周期，确认无问题后将试模沿臂长方向卡紧在台盘上。
1水泥 标号：水泥标号是按规定龄期的抗压强度和抗折强度划分，强度以kgf/ cm2计。硅酸盐水泥、普通水泥的强度龄期为3 d、28 d，矿渣水泥、火山灰水泥、粉煤灰水泥和复合水泥的强度龄期为3 d、7 d、28 d。强度的检验方法按《水泥胶砂强度检验方法》（GB177 85）（简称GB法，此标准已于1999年5月1日废止）执行。各类水泥的强度共设275、325、425、425R、525、525R、625、625R和725R九个标号。 强度等级：水泥强度等级也按规定龄期的抗压强度和抗折强度划分，唯强度以MPa计。各类水泥的强度龄期统一为3 d、28 d。强度的检验方法按《水泥胶砂强度检验方法（ISO法）》（GB/ T17671 1999）（简称ISO法，此标准于1999年5月1日实施）执行。常用各类水泥的强度共设32. 5、32. 5R、42. 5、42. 5R、52. 5、52. 5R、62. 5和62. 5R八个等级。相应的产品新标准是《硅酸盐水泥、普通硅酸盐水泥》（GB175 1999）、《矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥》（GB1344 1999）和《复合硅酸盐水泥》（GB12958 1999）。这三项标准于1999年12月1日起实施。考虑水泥生产、检验及使用方面的实际情况，规定了为期1年的过渡期。过渡期内新老标准的水泥并行，从而实现平稳过渡。 标号与强度等级：水泥强度从标号到强度等级的变化，主要是由于采用了不同的强度检验方法，即由GB法改为ISO法。这是我国水泥标准为向国际标准靠拢并与其保持一致做出的重大修改。两种检验方法在胶砂组成（标准砂、灰砂比、水灰比）、搅拌方法、振实成型方法、养护、加载速度、试验条件控制和仪器设备等方面有明显的差别。经试验对比，老标准水泥采用GB法和ISO法的试验结果是：抗折强度差值不大，对水泥强度指标的影响可忽略不计；而抗压强度用ISO法检验的则

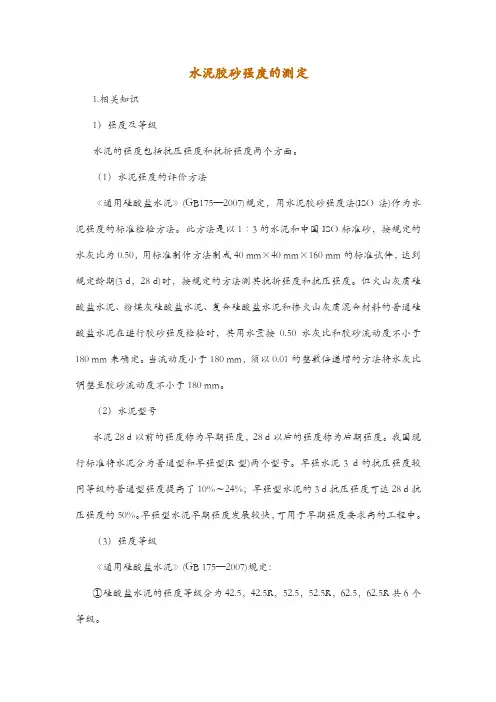

水泥胶砂强度检验（ISO法） 1.试验目的 检验水泥各龄期强度，从而确定水泥的强度等级；或已知强度等级，检验强度是否满足规范要求。 2.主要仪器设备 (1)胶砂搅拌机。 (2)试模（40mm×40mm×160mm), (3)胶砂振实台。 (4)抗折强度试验机（200kN~300kN为宜） (5)抗压试验机。 (6)抗压夹具（受压面积为40mm×40mm)。 (7)刮平尺、养护室等。 3.试验步骤 1)试验前准备 成型前将试模擦净，四周的模板与底板接触面上应涂黄油，紧密装配，防止漏浆，内壁均匀刷一薄层机油。 2)胶砂制备 试验用砂采用中国ISO标准砂。 (1)胶砂配合比。水泥与标准砂的质量配合比为1:3,水灰比0.5。一锅胶砂成三条试体，每锅材料需要量为：水泥（450±2)g;标准砂（1350±5)g;水（225±1)mL。 (2)砂浆搅拌。每锅胶砂用搅拌机进行机械搅拌。先把水加入锅里，再
加水泥，把锅放在固定架上，上升至固定位置。立即开动机器，低速搅拌30s后，在第二个30s开始的同时均匀地将砂子加入；把机器转至高速再拌30s。停拌90s,在第一个15s内用一胶皮刮具将叶片和锅壁上的胶砂刮入锅中间；在高速下继续搅拌60s,各个搅拌阶段的时间误差应在士1s以内，总搅拌时间为4分钟。 3)试体成型。试件是40mm×40mm×160mm的棱柱体。胶砂制备后应立即进行成型。将空试模和模套固定在振实台上，用勺子将胶砂分二层装入试模。装第一层时，每个槽里约放300g胶砂，用大播料器垂直架在模套顶部，沿每一个模槽来回一次将料层播平，接着振实60次。再装第二层胶砂，用小播料器播平，再振实60次。移走模套，从振实台上取下试模，用一金属直尺以近似90°的角度架在试模模顶的一端，然后沿试模长度方向以横向锯割动作慢慢向另一端移动，一次将超过试模部分的胶砂刮去，并用同一直尺以近乎水平的情况下将试体表面抹平。在试模上做标记或加字条标明试件编号。 4)试体的养护 (1)脱模前的处理及养护。将试模放入雾室或湿箱的水平架子上养护，湿空气应能与试模周边接触。另外，养护时不应将试模放在其他试模上。一直养护到规定的脱模时间时取出脱模。脱模前用防水墨汁或颜料对试体进行编号和做其他标记。两个龄期以上的试体，在编号时应将同一试模中的三个试体分在两个以上龄期内。 (2)脱模。脱模应非常小心，可用塑料锤或橡皮椰头或专门的脱模器。对于24h龄期的，应在破型试验前20min内脱模；对于24h以上龄期
建筑砂浆基本性能试验方法标准2篇 第一篇：建筑砂浆基本性能试验方法标准 一、引言 建筑砂浆是建筑中常用的一种材料，其性能直接影响到 建筑的稳定性和安全性。因此，为了保障建筑的质量，需要制定建筑砂浆基本性能试验方法标准，以确保其性能符合国家标准和工程要求。 二、通用试验方法 1. 试样制备 试样的制备要求在干燥状态下，将试验砂浆和水按照一 定比例进行混合。混合的时间一般不得短于三分钟，且要均匀。将混合好的试样倒入模具中，压实。在模具内进行震实。试样的尺寸要符合规定。 2. 混凝土牢度的试验 将制备好的混凝土试样在规定的水泥砂比、相应的水灰比、混合时间和摆动次数下水凝硬化。然后在试验机上进行压力试验。其试样破坏时压力的大小，即为混凝土牢度的试验结果。 3. 试样的干密度试验 试样制备好后，可对其进行干密度试验。具体试验方法为：首先测定模具的质量，然后将砂浆倒入模具中，在水平面上进行平整。之后再用更轻的平板进行震实，在震实后刮去多余的砂浆。将模具从上向下用直线速度下落50mm，然后记录 砂浆高度，最后根据公式计算出试样的干密度。
4. 试样的抗压强度试验 将制备好的试样，在规定的水泥砂比、相应的水灰比、混合时间和摆动次数下水凝硬化。试验时在垂直方向进行压力的施加，并记录其破坏时压力的大小，即为试样的抗压强度。 5. 试样的抗折强度试验 试样制备好后，在试验机上进行压力试验，记录破坏力和破坏形式。根据公式计算出试样的抗折强度。 三、特殊试验方法 1. 抗冻试验 将制备好的试样放入低温储存室中，在规定温度下储存一段时间。之后取出，进行抗冻试验。试验时，将试样放入水中浸泡24小时，然后装入压力机进行试验，记录试样在规定压力下的破坏力。 2. 耐水性试验 将制备好的试样放入水中浸泡30天，然后取出进行试验。试验时，在试样表面施加规定的载荷，并记录试样的破坏力及破坏形式。 3. 对氯离子渗透性试验 将试样置于盐水中，在规定条件下储存一段时间，然后取出进行试验。试验时，将试样置于密闭的小室中，施加规定的电压和时间，记录氯离子的渗透深度和渗透量。 四、总结 建筑砂浆基本性能试验方法标准是确保建筑砂浆质量的重要保证。通用试验方法包括试样制备、混凝土牢度的试验、试样的干密度试验、试样的抗压强度试验和试样的抗折强度试验。特殊试验方法包括抗冻试验、耐水性试验和对氯离子渗透性试验。应根据具体需要选择合适的试验方法进行试验，以确
砂浆检测方法 概述随着我国建筑业的不断发展，工程施工中越来越多地要求对砌筑砂浆的抗压强度进行现场检测。目前现场检测还没有统一标准，各地采用的检测方法主要有冲击法、推出法、回弹法、简压法等。回弹法检测砂浆抗压强度具有测试迅速、操作简便等特点，适合进行大面积砂浆强度的现 回弹仪检测砌筑砂浆强度的方法 1、墙体每15㎡为一测区构件； 2、0.2—0.3㎡为一个测区; 3、每测区选二个固定点;(砖缝上) 4、开始回弹: (1)回弹仪探头顶在测区固定砖缝上,不要移动,也不要再抬起,进行回弹; (2)回弹时从第三次回弹开始读数,实际回弹了八下,记数为六次 5、按表上6个数据，去掉一个最高数，去掉一个最底数，取平均值。碳化深度填1—3M。 6、水泥砂浆： M5=23以上 M7.5=25以上 M10=27以上 7、混合砂浆： M5=22以上 M7.5=24以上 M10=26以上 8、承重墙检查30% 冲击法 目前工业与民用建筑中砖石结构占有很大的比重,当建筑物竣工验收发生疑问或已有建筑物需要改造时,常常要求对结构物上的材质进行强度鉴定。对于砖的强度,虽然可通过取样进行常规检验,但需要较长时间才能得出结果,而取出的砂浆试料由于块体小,无法直接作检验。因此有必要寻找一种设备简单、便于操作、能快速得出可靠结果的试验方法。一、冲击法检验的基本原理冲击法检验硬化砂浆强度,实际上是给颗粒状试料施加冲击荷载,并研究在冲击荷载作用下试料的破碎过程,从而获得试料的有关强度值。破碎物料所作的功,消耗在克服作用于物料质点间的内聚力上。内聚力的大小取决于物料块本身的性能和结构,也与结构中所形成的各种缺陷有关。这些缺陷可能是气孔或宏观的和微观的裂缝。由于缺陷的存在,粒料块内部存在着脆弱的断面。当物料破碎时,外力首先使物料块的某些部分产生变形,外力超过强度极限以后,物料块就发生破裂,生成许多碎块,这时总是首先沿最脆弱的断面产生新的表面。当物料破碎到其平均粒度接近于缺陷的平均尺寸时,粒料中所包含的脆弱面大幅度减少,物料将变得越来越坚固。按列宾捷尔提出的破碎功方程认为:破碎时所消耗的功,一部分使被破碎的物料块产(本文共计7页)......[继续阅读本文]
锚杆注浆M30水泥砂浆强度 1. 引言 锚杆注浆是一种常用的地下工程支护技术，通过在地下进行钻孔并注入水泥砂浆来增加地基的承载能力和稳定性。本文将重点介绍锚杆注浆中使用的M30水泥砂浆及其强度特性。 2. M30水泥砂浆的组成 M30水泥砂浆是一种常用的混凝土配合比，通常由以下组成部分构成： - 水泥：M30水泥砂浆中使用的主要胶凝材料为普通硅酸盐水泥（OPC），其硬化后能够提供较高的强度和耐久性。 - 粉料：粉料主要由细砂和细集料组成，用于填充空隙和增加砂浆的密实性。 - 水：适量的清洁淡水用于混合水泥和粉料，形成均匀的砂浆。 3. M30水泥砂浆配合比 M30水泥砂浆的配合比是根据实际工程需求和设计要求确定的。一般来说，M30水泥砂浆的配合比可以按照以下比例进行调整： - 水泥：粉料：水 = 1：2.75：0.45（体积比）。 4. M30水泥砂浆强度测试方法 为了评估M30水泥砂浆的强度特性，需要进行相应的实验测试。常用的测试方法包括： - 压缩强度测试：在规定时间内，将制备好的水泥砂浆样品放入压力机中，施加逐渐增加的荷载，记录最大承载力。 - 抗折强度测试：制备好的水泥砂浆样品放入抗折试验机中，在规定时间内施加逐渐增加的荷载，记录最大承载力。 - 剪切强度测试：将制备好的水泥砂浆样品置于剪切试验机中，在规定时间内施加逐渐增加的剪切力，记录最大承载力。 5. M30水泥砂浆强度等级 根据实验结果和设计要求，M30水泥砂浆可以被分为不同等级。常见的等级包括：- 强度等级I：28天抗压强度大于30MPa。 - 强度等级II：28天抗压强度大于20MPa，但小于30MPa。 - 强度等级III：28天抗压强度大于10MPa，但小于 20MPa。 6. M30水泥砂浆强度影响因素 M30水泥砂浆的强度受多种因素影响，包括： - 水泥品种和质量：水泥的品种和质量直接影响水泥砂浆的硬化过程和最终的强度表现。 - 粉料配合比：粉料的类型、颗粒分布和配合比对砂浆的流动性、抗裂性和强度都有重要影响。 - 混合均
砂浆试块强度评定方法 砂浆试块强度评定方法是用来评估砂浆样品的强度的一种方法。砂浆是由水泥、砂子和其他添加剂混合而成的一种粘结材料，广泛应用于建筑施工中。砂浆试块强度评定方法的准确性和可靠性对于确保建筑结构的安全性和稳定性至关重要。 砂浆试块强度评定方法通常包括以下几个步骤： 1.试块制备：首先需要制备一定数量的砂浆试块。根据需要评定的砂浆类型和使用条件，选择合适的水泥和砂子比例，并加入适量的水进行搅拌，制备出均匀的砂浆。然后将砂浆倒入模具中，并使用震动台震动一定时间，以确保砂浆充分密实。待砂浆凝固后，取出模具，标记试块编号并记录制备日期。 2.试块养护：制备好的砂浆试块需要进行养护，以保证其强度的正常发展。通常采用湿养护方法，即将试块浸泡在水中，保持试块的湿润状态。养护期的时间通常为7天或28天，根据需要评定的砂浆类型和使用条件进行确定。 3.试块强度测试：在试块养护期结束后，需要对试块的强度进行测试。常用的测试方法有压力试验和弯曲试验。压力试验是将试块置于压力试验机上，逐渐施加压力直至试块破裂，记录破裂时的压力值。弯曲试验是将试块放置于弯曲试验机上，施加一定的弯曲力矩，
记录试块破裂时的弯曲力矩值。 4.结果分析：根据试块强度测试的结果，可以对砂浆样品的强度进行评估。通常以破坏时的压力值或弯曲力矩值作为评定依据。砂浆试块的强度评定结果可以用于指导工程设计和施工，并进行质量控制。 需要注意的是，砂浆试块强度评定方法的准确性和可靠性受到多种因素的影响，如试块制备工艺、试验条件等。因此，在进行砂浆试块强度评定时，需要严格按照标准操作规程进行，确保测试结果的准确性和可靠性。 砂浆试块强度评定方法是一种重要的手段，用于评估砂浆样品的强度。通过制备试块、养护试块、测试试块强度并对结果进行分析，可以得出砂浆样品的强度评定结果，为工程设计和施工提供依据。在进行砂浆试块强度评定时，需要严格按照规程操作，确保测试结果的准确性和可靠性。这将有助于确保建筑结构的安全性和稳定性。
混凝土砂浆强度标准 混凝土砂浆强度标准 一、强度标准的概述 混凝土砂浆是建筑工程中常用的材料，其强度是优质工程的重要指标之一。强度标准是指建筑工程中混凝土和砂浆的强度要求及其检验和评定方法。强度标准的制定是为了保证建筑工程的安全可靠，同时也为建筑工程中的设计、施工、检验和验收提供了依据。 二、强度标准的分类 1. 混凝土强度标准 混凝土强度标准主要包括标号、等级、强度等级、强度等级符号、设计强度等级、强度试验、强度等级的误差等内容。根据国家标准《混凝土结构设计规范》（GB50010-2010）的要求，混凝土按标号、等级、强度等级和设计强度等级进行分类。其中，标号是混凝土的强度等级，等级是按混凝土的抗压强度、抗拉强度或抗弯强度等性能划分的等级。强度等级符号是按混凝土强度等级划分的符号，设计强度等级是在设计中按要求选定的混凝土强度等级。
2. 砂浆强度标准 砂浆强度标准主要包括标号、等级、强度等级、强度等级符号、配合比、制作方法、试验方法等内容。根据国家标准《建筑砂浆》（GB/T 14684-2011）的要求，砂浆按标号、等级、强度等级和制作方法进行分类。其中，标号是砂浆的强度等级，等级是按砂浆的抗压强度或抗折强度等性能划分的等级。强度等级符号是按砂浆强度等级划分的符号，配合比是指砂浆中水泥、砂子、水的配合比。 三、强度标准的要求 1. 混凝土强度标准的要求 （1）标号要求 混凝土的标号应以标准规定的抗压强度值为准，标号应按照规定的强度等级符号表示。 （2）等级要求 混凝土的等级应按照规定的抗压强度、抗拉强度或抗弯强度等性能划分的等级，其强度等级应按照规定的等级符号表示。
m5水泥砂浆强度等级 M5水泥砂浆强度等级是指水泥砂浆在一定养护条件下的抗压强度。在建筑施工中，不同的工程和使用要求需要选用不同强度等级的水泥砂浆。以下是关于M5水泥砂浆强度等级的相关参考内容。 --- 一、M5水泥砂浆的定义和用途 M5水泥砂浆是指以普通硅酸盐水泥为胶凝材料，以标准砂为骨料，按一定的配合比制成的水泥砂浆，其抗压强度等级为M5。M5水泥砂浆主要用于一些要求较低抗压强度的建筑工程中，如补强砌体结构、粉刷抹灰等。 二、M5水泥砂浆的配合比和试块制作方法 M5水泥砂浆的配合比为1:3-4，即水泥和砂的质量比例为1:3或1:4。一般可选用标号为P.O.42.5的普通硅酸盐水泥，并选用细砂或中砂作为骨料。 制作M5水泥砂浆试块的方法如下： 1. 将水泥和砂混合均匀，加入适量清水，搅拌成均匀的浆状； 2. 将混合好的水泥浆砂浆倒入标准养护模具中，每个模具的高度为8cm； 3. 振捣砂浆，使其充实，并使气孔排除； 4. 养护 24 小时，模具卸下试块，水养护。
三、M5水泥砂浆的应用范围 M5水泥砂浆主要适用于以下场合： 1. 在装修工程中，用于墙面砖、地砖等的粘贴； 2. 用于修补损坏的砂浆层或砌体； 3. 用于室内墙面、天花板的抹灰； 4. 用于地下室防水及潮湿场所的处理。 四、M5水泥砂浆强度测试方法 M5水泥砂浆的强度主要通过压力试验来测试。测试方法如下：1. 取出养护好的试块，待达到标准湿养护状态后即可进行强度测试； 2. 将试块紧密垫放在试验机工作台上，保持试块竖直； 3. 在试块表面均匀加压，直到试块断裂； 4. 记录试块断裂时的最大载荷，根据载荷和试块的有效面积计算抗压强度。 五、M5水泥砂浆强度等级的注意事项 1. 在进行M5水泥砂浆施工时，应严格按照施工工艺要求进行 配料和制作，以保证强度的稳定性； 2. 在进行抗压强度测试时，应注意试块的制作和养护，以确保测试结果的真实可靠性； 3. M5水泥砂浆强度等级较低，适用于一些较为简单的施工环 境和要求不太严格的场合，如果在较为恶劣的条件下使用，可能无法满足强度要求。
水泥砂浆强度等级 水泥砂浆强度等级是衡量水泥砂浆性能的一项重要指标，可以帮助施工人员选择合适的配方来制备水泥砂浆。水泥砂浆的强度等级一般分为M7.5、M10、M15、M20等几类。其数 字代表水泥砂浆在7天或28天龄期受抗压试验后获得压力强 度赋予的标号，数字越大表明强度等级越高。 M7.5级别的水泥砂浆，表示水泥砂浆受抗压试验后，其7天 龄期受抗压强度不低于7.5MPa，是一种普通级别的水泥砂浆，以平墙、承重墙、隔墙等基础建筑砌体材料砂浆为主，也可用于制作台面、地毯等装饰工程。 M10级别的水泥砂浆，表示水泥砂浆受抗压试验后，其7天 龄期受抗压强度不低于10MPa，是一种中等级别的水泥砂浆，主要用于建筑物基础层砌筑，有时还可用于首层墙体，以及有一定强度要求的工程项目，如地毯砂浆、游泳池砂浆等。 M15级别的水泥砂浆，表示水泥砂浆受抗压试验后，其7天 龄期受抗压强度不低于15MPa，是一种较高级别的水泥砂浆，主要用于高要求的砌筑工程，如外墙和内墙的砌筑、楼梯栏杆等装饰工程。 M20级别的水泥砂浆，表示水泥砂浆受抗压试验后，其7天 龄期受抗压强度不低于20MPa，是一种最高级别的水泥砂浆，以高压强度和抗裂性能为主要特征，用于高要求的砌筑工程，如高楼大厦用地面砂浆、桥梁砌筑、瀑布喷水等工程和非建筑用水泥砂浆工程等。
以上就是水泥砂浆强度等级的概述，数字越大表明强度等级越高，M7.5表示普通等级，M10、M15表示中等等级，M20表 示最高等级，根据施工需求和工程规范，施工人员可以根据合理的技术要求，科学合理的挑选水泥砂浆的强度等级，以便更好的完成施工任务。水泥砂浆的抗压强度是其重要性能指标之一，在施工过程中如何提高水泥砂浆的抗压强度成为施工人员关心的问题。 首先要保证资料的质量，良好的砂浆配方和原材料，包括水泥、细末砂和外加剂等，都是确保水泥砂浆抗压强度的基础。此外，需要采用正确的配制方法，尽量减少对水泥砂浆的力学影响，避免砂浆受损或凝结不良。 此外，除了资料的质量和合理的配制方法，还应重视一些施工操作的细节，例如拌筑时注意不要过搅拌，混凝土抗压强度将大大降低，另外拌筑时减少拌打力，也有助于增强水泥砂浆的抗压强度。 此外，保证施工环境也很重要，在施工过程中要保证砂浆不受太大的温度变化，避免太大的热胀冷缩对砂浆结构影响，从而降低抗压强度，此外，施工初期应注意保持适当的湿度，避免过大的凝结和收缩，而固化过程应尽量保持湿润，同时延长固化时间以提高水泥砂浆抗压强度。 到这里，就可以看出，提高水泥砂浆抗压强度，是施工人员特别要注意的问题，要注意资料质量、合理的配制方法、施工操
建筑砂浆基本性能试验方法建筑砂浆基本性能试验方法 1、稠度试验 1.1 盛浆容器和试锥表面用湿布擦干净，并用少量润滑油轻擦滑杆，使滑杆能自由滑动。 1.2 将砂浆拌合物一次装入容器，使砂浆表面低于容器口约10mm左右，用捣棒自容器中心向边缘插捣25次，然后轻轻将容器摇动或敲击5～6下，使砂浆表面平整，随后将容器置于稠度测定仪的底座上。 1.3 拧开试锥滑杆的制动螺丝，向下移动滑杆，当试锥尖端与砂浆表面刚接触时，拧紧制动螺丝，使齿条侧杆下端刚接触滑杆上端，并将指针对准零点上。 1.4 拧开制动螺丝，同时计时间，待10s立即固定螺丝，将齿条测杆下端接触滑杆上端，从该度盘上读出下沉深度(精度至1mm)即为砂浆的稠度值。 1.5 圆锥形容器内的砂浆，只允许测定一次稠度，重复测定时，应重新取样测定。 1.6 取两次试验结果的算术平均值，计算值精确至1mm，两次试验值之差如大于20 mm，测另取砂浆搅拌后重新测定。 2、密度试验 2.1试验前称出容量筒重，精确至5g。然后将容量筒的漏斗套上，
将砂浆拌合物装满容量筒并略有富余。当砂浆稠度大于50mm时，采用插捣法，当砂浆稠度不大于50mm时，采用振动法。 2.2 采用插捣法时，将砂浆拌合物一次装满容量筒，使稍有富余，用捣棒均匀插捣25次，插捣过程中如砂浆沉落到低于筒口，则应随时添加砂浆，再敲击5～6下。采用振动法时，将砂浆拌合物一次装满容量筒连同漏斗在振动台上振10s，振动过程中如砂浆沉入到低于筒口，则应随时添加砂浆。 2.3 捣实或振动后将筒口多余的砂浆拌合物刮去，使表面平整，然后将容量筒外壁擦净，称出砂浆与容量筒总重，精确至5g。 2.4 砂浆拌合物的质量密度ρ(以计)按下列公式计算： ρ=(m2-m1)/V×1000(㎏/m3) 式中：m1：容量筒质量(㎏) m1：容量筒及试样质量(㎏) V：容量筒容积(L) 2.5 质量密度由两次试验结果的算术平均值确定，计算精确至10㎏/m3。 3 、分层度试验 3.1测定砂浆拌合物的稠度； 3.2 将砂浆拌合物一次装入分层度筒内，待装满后，用木锤在容器周围距离大致相等的四个不同地方轻轻敲击1-2下，如砂浆沉落到低于筒口，则应随时添加，然后刮去多余的砂浆并用抹刀抹平； 3.3 静置30min后，去掉上节200mm砂浆，剩余的100mm

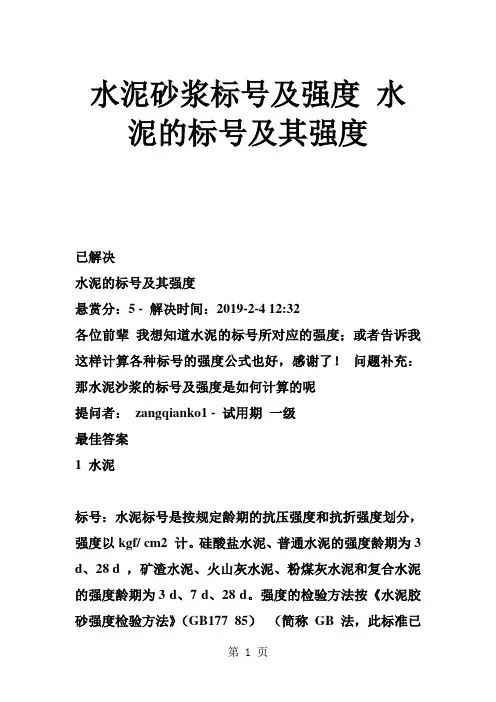

水泥砂浆标号及强度水泥的标号及其强度 已解决 水泥的标号及其强度 悬赏分：5 - 解决时间：2019-2-4 12:32 各位前辈我想知道水泥的标号所对应的强度；或者告诉我这样计算各种标号的强度公式也好，感谢了！问题补充：那水泥沙浆的标号及强度是如何计算的呢 提问者：zangqianko1 - 试用期一级 最佳答案 1 水泥 标号：水泥标号是按规定龄期的抗压强度和抗折强度划分，强度以kgf/ cm2 计。硅酸盐水泥、普通水泥的强度龄期为3 d、28 d ，矿渣水泥、火山灰水泥、粉煤灰水泥和复合水泥的强度龄期为3 d、7 d、28 d。强度的检验方法按《水泥胶砂强度检验方法》（GB177 85）（简称GB 法，此标准已
于2019 年5 月1 日废止）执行。各类水泥的强度共设275、325、425、425R、525、525R、625、625R 和725R 九个标号。 强度等级：水泥强度等级也按规定龄期的抗压强度和抗折强度划分，唯强度以MPa 计。各类水泥的强度龄期统一为3 d、28 d。强度的检验方法按《水泥胶砂强度检验方法（ISO 法）》（GB/ T17671 2019）（简称ISO 法，此标准于2019 年5 月1 日实施）执行。常用各类水泥的强度共设32. 5 、32. 5R、42. 5 、42. 5R、52. 5 、52. 5R、62. 5 和62. 5R八个等级。相应的产品新标准是《硅酸盐水泥、普通硅酸盐水泥》（GB175 2019）、《矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥》（GB1344 2019）和《复合硅酸盐水泥》（GB12958 2019）。这三项标准于2019 年12 月1 日起实施。考虑水泥生产、检验及使用方面的实际情况，规定了为期1 年的过渡期。过渡期内新老标准的水泥并行，从而实现平稳过渡。 标号与强度等级：水泥强度从标号到强度等级的变化，主要是由于采用了不同的强度检验方法，即由GB 法改为ISO 法。这是我国水泥标准为向国际标准靠拢并与其保持一致做出的重大修改。两种检验方法在胶砂组成（标准砂、灰砂比、
T 0506-2005 水泥胶砂强度检验(jiǎnyàn)方法 1目的(mùdì)、适用范围和引用标准 本方法规定水泥胶砂强度检验基准方法的仪器(yíqì)、材料、胶砂组成、试验条件、操作步骤和结果计算。其抗压强度结果与ISO679:1989等同。 本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥以及(yǐjí)石灰石硅酸盐水泥的抗折与抗压强度检验。采用其它水泥时必须研究本方法的适用性。 引用(yǐnyòng)标准： ISO679－1989《水泥的试验方法水泥强度的测定》 GB/T 6003.3-1997《金属丝纺织网试验筛》 GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》 JC/T681-1997《行星式水泥胶砂搅拌机》 JC/T682-1997 《水泥胶砂试件成型振实台》 JC/T683-1997 《40mm×40mm水泥抗压夹具》 JC/T723-1996 《水泥物理检验仪器胶砂振实台》 JC/T724-1996 《水泥物理检验仪器电动抗折试验机》 JC/T726-1997 《水泥胶砂试模》 2 仪器设备 （1）胶砂搅拌机 胶砂搅拌机属行星式，其搅拌叶片和搅拌锅作相反方向的转动。叶片和锅由耐磨的金属材料制成，叶片与锅底、锅壁之间的间隙为叶片与锅壁最近的距离。制造质量应符合JC/T681-1997的规定。
（2）振实台 振实台（图T0506-1）应符合JC/T682-1997的规定。由装有两个对称偏心轮的电动机产生振动，使用时固定于混凝土基座上。其座高约400mm，混凝土的体积约0.25m3，重约600kg。为防止外部振动影响振实效果，可在整个混凝土基座下放一层厚约5mm天然橡胶弹性衬垫。 将仪器用地脚螺丝固定在基座上，安装后设备成水平状态，仪器底座(dǐzuò)与基座之间要铺一层砂浆以确保它们完全接触。 (3)代用(dàiyòng)振动台 使用该设备最终得到(dé dào)的28d抗压强度与按ISO679规定方法得到的强度之差在5％内为合格。使用代用振动台，其频率为2800次/min-3000次/min，振动台为全波振幅(zhènfú)0.75mm±0.02mm。代用胶砂振动台（图0506-2）应符合(fúhé)JC/T723-1996的规定和GB/T17671-1999中第11章的要求。 （4）试模及以下料漏斗
