浙江天信天然气流量计说明书
适用范围：民用锅炉和灶具，以及石油、化工、电力、冶金、工业用锅炉等和燃气调压站、天然气输配气管网以及城市燃气的贸易计量。TLXZ系列用于对干饱和蒸汽和微过热蒸汽进行测量和计量。
特点：B3系列测量范围宽，精度高。1级精度使用，范围度自26:1至124:1全套引进xxx公司先进技术和设备生产的流量计,可确保产品在使用受命期内具有极高测量精度。
TDS系列具有自动补偿和压缩因子自动修正功能，可直接检测气体的标准体积流量和标准体积总量。采用独特的双压电传感等技术，使测量更准确可靠。整机功耗低，一组电池可连续使用5年以上。具备多物理量如流量、压力等多种参数报警可选形式，可确保系统安全运行。流量计表头可180度旋转。
TBQZ系列具备包括温度、压力等多种可补偿和设定方式供选择,满足不同使用需求。可将使用工况流量直接转换为标准状态下流量输出。采用灵敏度高的新型传感器和先进微功耗技术,一组电池可连续使用五年以上。流量计表头可180度旋转，安装使用方便。
TLXZ系列无可动部件,抗腐蚀，性能可靠。安装方便，只需较短直管段。采用先进的微处理器,功耗极低，电池供电即可长期工作。通过按键可进行参数修改，内存记录达320条，并可在断电后长时间保留。

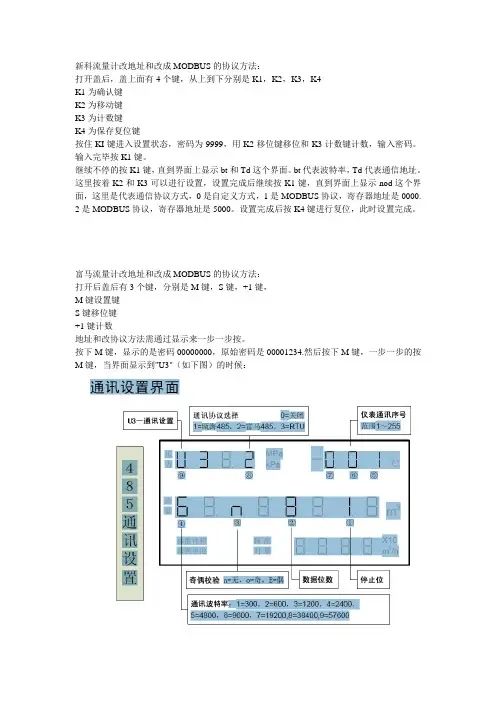

新科流量计改地址和改成MODBUS的协议方法： 打开盖后，盖上面有4个键，从上到下分别是K1，K2，K3，K4 K1为确认键 K2为移动键 K3为计数键 K4为保存复位键 按住KI键进入设置状态，密码为9999，用K2移位键移位和K3计数键计数，输入密码。输入完毕按K1键。 继续不停的按K1键，直到界面上显示bt和Td这个界面。bt代表波特率，Td代表通信地址。这里按着K2和K3可以进行设置，设置完成后继续按K1键，直到界面上显示nod这个界面，这里是代表通信协议方式，0是自定义方式，1是MODBUS协议，寄存器地址是0000. 2是MODBUS协议，寄存器地址是5000。设置完成后按K4键进行复位，此时设置完成。 富马流量计改地址和改成MODBUS的协议方法： 打开后盖后有3个键，分别是M键，S键，+1键， M键设置键 S键移位键 +1键计数 地址和改协议方法需通过显示来一步一步按。 按下M键，显示的是密码00000000，原始密码是00001234.然后按下M键，一步一步的按M键，当界面显示到"U3"（如下图）的时候：
然后按S键移位，按+1键计数进行设置你所需的参数。设置完参数后继续按S键移位到U 上面如，此时U在不停的闪，按下+1键，观察到U，数据设置成功。然后继续按M 键，界面显示到最初的进入时的界面。设置完成。 苍南流量计改地址方法： 打开后盖后有4个键，从左到右分别是K1，K2，K3，K4 K1为确认键 K2为移动键 K3为计数键 K4为保存复位键 地址设方法。需要通过显示来一步一步按！ 按K1，你会看到P0，这个是密码，用K3键增加数字，一秒钟按一下，每按一下数字加一。按到需要的数字后按K2移动到下一个数字。最后按K1，确定即可。流量计默认密码是8888。然后继续按K1，当看到c的时候这里就是设置流量计地址的。默认是23.16进制的17.这是按K3就可以设置地址。K2是移动。道理和之前一样。例如设置为24，就按一下K3.当变成了24后就按K1确定。这是再按K4就已经保存了设置。复位了。 查看的话再按K1，不需要输入密码，按K1当看到C的时候就可以看到这时流量计的地址了！证明设置成功了。这是可以读一下流量计。 天信流量计改地址方法 打开后盖后有4个键，从左到右分别是K1，K2，K3，K4 K1为确认键 K2为移动键 K3为计数键 K4为保存复位键 地址设方法。需要通过显示来一步一步按！ 按下K3键，再按K1键，你会看到P0，这个是密码，用K3键增加数字，一秒钟按一下，每按一下数字加一。按到需要的数字后按K2移动到下一个数字。最后按K1，确定即可。流量计默认密码是0168。 然后继续按K1，当看到c的时候这里就是设置流量计地址的。默认是002，这时按K3就可以设置地址。K2是移动。道理和之前一样。例如设置为003，就按一下K3.当变成了003后就按K1确定。这时再按K4复位时要输入密码，复位密码是1111.最后按下K1键就已经保存了设置。
流量计说明书 流量计是一种用来测量液体或气体在管道中流动速度的仪器， 它具有精确测量、稳定性好、使用方便等特点。本说明书将详细 介绍流量计的使用方法、操作步骤以及注意事项，以便用户能够 正确、有效地使用流量计。 一、产品简介 流量计是一种基于流体动力学原理制作而成的仪器，它采用了 先进的传感技术和自动化控制技术，能够准确、精确地测量流体 的流速。流量计是工业生产过程中广泛应用的一种仪器，它可以 帮助用户实现流体管道的监测、控制和调节，从而提高生产效率。 二、流量计的使用方法 1. 准备工作 在使用流量计之前，需要确认流量计的型号、规格和安装位置 是否符合要求。同时，还需检查流量计的外观是否完好，有无损 坏或污垢。如果有损坏或污垢，应及时清洗或更换。 2. 安装流量计
将流量计按照要求正确安装在管道上，并注意连接的紧固程度。安装时应注意避免弯曲、损坏或挤压传感器。 3. 接通电源 将流量计的电源线连接到电源插座上，并确保电源线连接稳固。在接通电源之前，要阅读并理解流量计的电气连接图，确保正确 连接。 4. 设置参数 根据实际需要，通过流量计的操作界面设置相应的参数，包括 流速单位、报警值、输出信号等。在设置参数时，应仔细阅读产 品说明书，确保操作正确。 5. 启动流量计 接通电源后，按照流量计的操作说明进行启动操作。启动时要 注意阀门的开关和流量计的指示灯状态，确保流量计正常工作。 6. 监测流量
启动流量计后，可以通过液晶显示屏或其他指示装置实时监测 流量变化。在监测过程中，应注意观察流量计的指示，避免超过 量程或出现异常情况。 7. 停止使用 在使用完毕后，应及时停止流量计的运行，关闭电源。同时进 行相应的维护工作，保证流量计的正常使用寿命。 三、注意事项 1. 使用环境：流量计适用于室内使用，不适宜在潮湿、高温或 极寒的环境中使用。 2. 清洁保养：定期检查流量计的工作状态，如发现异常情况应 及时清洁或进行维修。避免污水、灰尘等污染物对流量计的影响。 3. 防雷保护：在雷电天气时，应及时切断流量计的电源，以免 被雷击损坏。 4. 阻力对流量计的影响：在选择安装位置时，要避免弯曲、阻 塞或其他管道内部干扰物对流量计测量的影响。
流量计使用指南说明书 一、产品简介 流量计是一种用于测量液体或气体的流量的仪器，它广泛应用于工业、农业、石油、化工等领域。本产品使用指南将为用户提供准确详 细的操作步骤，助您正确使用流量计，提高工作效率。 二、安装要求 1. 选择合适的位置：流量计应安装在离主管道适当距离的稳定位置，以确保测量的准确性。 2. 连接管道：将流量计与管道进行牢固连接，接口应严密，不得有 泄漏。 3. 起始调零：在使用流量计之前，应进行起始调零操作，以确保后 续测量的准确性。 三、操作步骤 1. 打开流量计电源，并确认指示灯是否亮起。 2. 进入菜单界面，依次设置测量单位、流速范围和报警参数等，根 据实际需要进行调整。 3. 进行测量操作：根据流量计的型号和功能，选择合适的测量方法，按照相应步骤进行操作。 4. 确认测量结果：流量计将显示实时测量结果，确保结果准确可靠。
5. 关闭流量计电源，结束使用。 四、常见问题解决方法 1. 测量结果异常：检查是否有漏气或漏液现象，重新校准流量计， 保持管道清洁。 2. 操作错误：仔细阅读说明书，按照操作步骤进行操作。 3. 存储异常：检查流量计的存储功能是否正常，如有问题，请联系 厂家技术支持。 五、维护保养 1. 定期清洁流量计：使用软布擦拭流量计外壳，确保表面干净整洁。 2. 避免冲击：流量计为精密仪器，应避免剧烈震动或冲击，防止损坏。 3. 定期校准：根据使用频率和要求，定期对流量计进行校准，确保 测量结果准确可靠。 六、安全注意事项 1. 使用过程中如发现异常情况或故障，应立即停止使用，并联系专 业人员进行维修或更换。 2. 避免流量计被高温、低温、潮湿或腐蚀性物质所接触，以免损坏 设备。 3. 请勿未经授权进行拆卸或维修，以免造成二次损伤。
流量计使用说明 一、表头实现功能： 1．带温度/压力传感器接口。温度可配接Pt100或Pt1000，压力可接表压或绝压传感器； 2．输出信号多样化，可根据客户要求选择两线制4-20mA输出、三线制脉冲输出、当量输出和485通讯； 3．具有卓越的非线性修正功能，大大提高仪表的线性； 4．具有软件频谱分析功能，提高了仪表抗干扰和抗震的能力； 6．超低功耗，一节干电池全性能工作可维持至少3年； 7．工作模式可自动切换，电池供电、两线制、三线制； 8．自检功能，有丰富的自检信息；方便用户检修和调试。 9．具有独立密码设置，参数、总量清零和校准可设置不同级别的密码，方便用户管理； 二、流量使用及设置 2.1 工作状态 仪表上电时，将进行自检，如果自检异常，将显示自检错误界面（自检界面说明参照自检菜单），大约1～2秒后跳转到主界面。否则将直接跳 转到主界面。主界面启动后如下图所示： 主界面 1 “OK”：仪表运行状态实时显示，如果正常显示“OK”，故障显示“ERR”； 2 “OV”：仪表运行参数溢出，如果仪表运行参数溢出显示“OV”，如果正常将 显示为空(溢出包括不能为负的参数为负，不能为零的为零，数据超出表 示范围)； 3 “mA”：仪表电流输出溢出标志，如果电流溢出显示“mA”，如果正常显示为空； 4 “Ⅱ”和“Ⅲ”：运行供电模式显示，如果为电池模式时显示当前电池电量，为二线制电流输出接线时显示数符“Ⅱ”，如果为三线制时显示数符“Ⅲ”； 5 “IR”：遥控按键提示，出现此标志提示可用遥控按键； 6 “”：无线通讯，提示通讯信号强度； 7 总量：累积流量，显示值可保留5位小数，最大值为；单位有m3、Nm3供选择； 8 工况流量：显示值最小保留3位小数，最大值为99999m3/h ； 9 标况流量：显示值最小保留3位小数，最大值99999Nm3/h； 10 压力：显示值最小保留3位小数，最大值为99999，单位有Kpa、Mpa供选择； 11 温度：显示值范围为-50℃-300℃； 12 “”：运行供电模式显示，为电池供电提示，并显示电池电量。 2.2按键说明

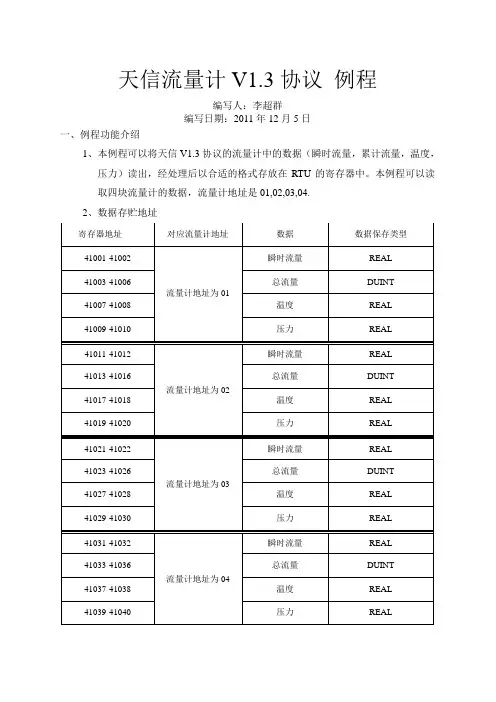

天信流量计V1.3协议例程 编写人：李超群 编写日期：2011年12月5日 一、例程功能介绍 1、本例程可以将天信V1.3协议的流量计中的数据（瞬时流量，累计流量，温度， 压力）读出，经处理后以合适的格式存放在RTU的寄存器中。本例程可以读 取四块流量计的数据，流量计地址是01,02,03,04. 2、数据存贮地址 寄存器地址对应流量计地址数据数据保存类型 41001-41002 流量计地址为01 瞬时流量REAL 41003-41006 总流量DUINT 41007-41008 温度REAL 41009-41010 压力REAL 41011-41012 流量计地址为02 瞬时流量REAL 41013-41016 总流量DUINT 41017-41018 温度REAL 41019-41020 压力REAL 41021-41022 流量计地址为03 瞬时流量REAL 41023-41026 总流量DUINT 41027-41028 温度REAL 41029-41030 压力REAL 41031-41032 流量计地址为04 瞬时流量REAL 41033-41036 总流量DUINT 41037-41038 温度REAL 41039-41040 压力REAL
3、将多个天信流量计的两根RS485通讯线并起来接到RTU的COM1的485上。 4、RTU通讯参数的设置 由于与天信流量计通讯的是COM1端口，所以要将COM1设置成如下所示： 二、编程及测试环境 硬件环境：Super-E50 软件环境：WINDOWS XP 、OPENPCS2008、ESet2009. 由于该例程是在super-E50上编译的，OPENPCS程序选择配置工具选的是E50，所以在其它控制器上未必可以直接拿来用，所以要做相应处理： 打开openpcs程序选择配置工具文件夹，打开openpcs.exe 选择与自己控制器对应的底层程序，然后在打开本例程重新编译一下 再下载到RTU中即可使用
气体流量计操作说明书 概述： 气体流量计是一种用于测量气体流量的设备，可广泛应用于工业生产、实验室研究等领域。本操作说明书旨在向用户介绍气体流量计的操作方法和注意事项，确保用户正确、安全地使用该设备。 一、设备介绍 1. 外观描述：气体流量计外观整洁，主要由仪表主体、控制面板和显示屏组成。仪表主体通常呈长方形，具有安装孔和连接接口。控制面板上设有按键、旋钮等操作按钮，以及液晶显示屏，便于用户进行设定和观察数据。 2. 技术参数：气体流量计具有测量范围、准确度、工作温度、工作压力等技术参数，请参考产品说明书中的详细参数表。 二、使用方法 1. 安装： a. 将气体流量计固定在合适的位置，确保周围环境无振动、无干扰。 b. 连接气体流量计和气源管道，并保证连接紧固可靠，无泄漏。 c. 接通电源，并按照产品说明书进行相关连接设置。 2. 设定参数：
a. 打开气体流量计电源，进入设置界面。 b. 根据实际需要，设置相关参数，如测量单位、显示精度等。 c. 按照产品说明书中的操作步骤，进行校准或调零操作。 3. 测量操作： a. 打开气源开关，确保气体顺畅地通过流量计。 b. 在显示屏上观察流量计读数，如有需要，可进行数据记录或数 据导出操作。 c. 测量结束后，关闭气源开关，并断开电源。 4. 维护保养： a. 定期检查气体流量计的运行状态，如发现异常，及时维修或更 换部件。 b. 保持气体流量计的清洁，避免灰尘、水汽等杂质对设备的影响。 c. 避免使用过大压力或温度的气体，以免损坏设备或影响测量准 确性。 三、注意事项 1. 请严格按照产品说明书中的操作步骤进行操作，不得私自改动参 数或进行不当操作。 2. 使用气源时，应确保气体无污染和无腐蚀性，以免对设备造成损害。
气体流量计使用说明书 一、产品概述 气体流量计是一种用来测量气体流动速度和体积的仪器设备。本产 品采用先进的技术和精密的零件制造而成，具有高精度、稳定可靠、 操作简便等特点，适用于工业生产、实验室研究等领域。 二、安装与操作准备 1. 安装前确认所需安装位置是否适合，避免受到振动、温度波动等 干扰。 2. 将气体流量计与气源管道连接，确保连接紧固，严禁发生气体泄 漏现象。 3. 检查电源是否接地良好，保证操作安全性。 4. 连接电源并打开电源开关，等待仪器自检完成。 三、基本操作 1. 打开仪器电源，待显示屏亮起后，按下开关机键进入待机状态。 2. 设置所需的气体流量范围和单位。通过按键选择不同的设置选项，然后使用增减键进行调整，并通过确认键进行确定。确保选择合适的 范围和单位，便于测量和数据分析。 3. 将待测气体通过气源管道送入流量计，并观察显示屏上的数据变化。
四、数据分析与处理 1. 测量数据将通过显示屏实时显示，可以根据需要进行记录。 2. 若需要对测量数据进行进一步的分析和处理，可将气体流量计与计算机相连，使用相关软件进行数据导出和图表绘制。 3. 分析和处理数据时，应注意数据的准确性和可靠性，排除干扰因素的影响。 五、注意事项 1. 使用本产品前，请仔细阅读本说明书，并按照要求正确操作。 2. 请勿超负荷使用，避免损坏仪器和影响测量结果。 3. 请勿进行液体或固体物质的流量测量，以免损坏仪器。 4. 避免仪器受到剧烈振动和高温环境的影响，以确保测量准确性和设备寿命。 5. 使用过程中如发现异常情况或故障，请及时停止使用并联系售后服务。 六、保养与维护 1. 定期清洁仪器外壳和显示屏，避免灰尘附着。 2. 请勿擅自拆卸或更换仪器内部零部件，以免损坏仪器和影响测量准确性。
气体质量流量计使用说明书使用说明书 一、概述 气体质量流量计是一种测量气体质量流量的仪器，可用于各种工业和实验室应用。本使用说明书将详细介绍气体质量流量计的使用方法和注意事项。 二、产品特点 1. 高精度：该气体质量流量计采用先进的传感技术，能够精确测量气体质量流量，保证数据准确性。 2. 宽测量范围：此气体质量流量计的测量范围广泛，可适用于各种气体流量测量需求。 3. 稳定可靠：该气体质量流量计采用优质材料制造，具有良好的耐腐蚀性和耐高温性能，可在恶劣的工作环境中长期稳定工作。 三、使用步骤 1. 连接气源：将气体质量流量计与气源管道连接，确保连接紧固，无泄漏。 2. 打开气源：打开气源阀门，使气体流经气体质量流量计。 3. 设置参数：按照需要测量的气体种类和流量范围，在仪器上设置相应的参数。
4. 读取数据：待气体质量流量计稳定后，读取显示屏上的数据，即可得到气体质量流量的测量结果。 四、注意事项 1. 安装位置：应选择在无振动、无强磁场干扰的环境中安装气体质量流量计，避免影响其正常工作。 2. 清洁保养：定期清洁仪器的传感器和管道，避免堵塞或污染影响测量准确性。 3. 防护措施：对于易燃易爆气体的测量，请采取相应的防护措施，避免发生意外。 4. 使用环境：请确保气体质量流量计工作环境温度在规定范围内，避免温度过高或过低影响仪器正常使用。 5. 注意事项：在使用过程中，需遵循操作手册上的注意事项，谨慎操作，以确保人员安全和仪器正常运行。 五、故障排除 1. 仪器显示异常：若仪器显示异常或无法正常工作，请检查电源和连接情况，确保电源正常供应和连接无误。 2. 测量误差大：若测量误差大，可进行标定或校正，确保仪器的准确性。 3. 其他故障：若遇到其他故障无法排除，请联系售后服务人员进行维修或更换。
气体质量流量计使用说明书 1. 安装与准备 1.1 安装步骤 1.2 设备调试 在安装气体质量流量计之前，需要先确认电源、气管路连接正常，无泄漏等现象。然后按照以下步骤进行设备调试： 零点标定：将气体质量流量计放置在无气流的空气中，观察显示面板上的读数，调整零点旋钮，使读数为零。 量程调整：根据实际需求，调整量程旋钮，使流量计的测量范围与实际需求相匹配。 误差修正：在已知流量的情况下，对流量计进行误差修正，以提高测量精度。 2. 使用方法 2.1 基本操作 开机使用：将电源开关拨至“开”位置，按下“启动”按钮，流量计开始工作。 关机操作：将电源开关拨至“关”位置，按下“停止”按钮，流量计停止工作。 参数设置：通过操作面板上的按键，可以设置气体类型、流量单位、报警阈值等参数。 显示界面：气体质量流量计的显示面板上会实时显示当前流量、累
计流量、气体温度和压力等数据。 2.2 高级设置 在基本操作的基础上，气体质量流量计还具有一些高级设置功能，如自动校零、自动量程调整、自诊断等。这些功能可以通过操作面板上的菜单键进行选择和设置。 3. 故障诊断与排除 3.1 常见问题 流量计无法开机：可能是电源连接不良或设备故障导致，需要检查电源线和流量计本身是否存在问题。 流量计显示异常：可能是由于传感器故障、信号处理电路问题或显示屏损坏等原因引起，需要进行相应的检查和维修。 管路漏气或堵塞：可能是由于连接不当或管道质量问题导致，需要检查管道连接处并清理堵塞物。 3.2 故障码解读 当气体质量流量计出现故障时，会在显示面板上显示故障码。根据不同的故障码，可以判断出故障的原因和位置，方便进行维修。 4. 保养与维护 4.1 清洁与保养 定期清理气体质量流量计的表面和进气口，以保持清洁，避免灰尘和杂质的干扰。 每半年对流量计进行一次维护保养，包括检查管道连接、清理内部灰尘等。
涡轮流量计： 由该图可以看出涡轮流量计带有一个油杯，当需要加油时将专用油倒入油杯中，并盖好杯盖，然后向外拉动油杯旁的加油杆，此时可以明显看见油杯中的油面会有所下降，然后将加油杆推进去，重复此流程即可将专用油加入仪表润滑系统。 不同口径流量计加油量有所不同，在加油杆处有一标牌注明了不同口径的加油量，在油杯上带有刻度线。 第一次加油时，需要在开通天然气之前先将油加入进去以构建油路，在以后的加油过程中不需要停气。一般建议一个月加1-2次油，每次加油量按照标牌执行。如果流量计的流量长时间处于量程范围的中高点则可以考虑多次加油，若长时间处于量程的低点可以考虑适当减少加油次数。 1
注意油杯中的清洁度，不要让杂质或赃物进入油路，若发现油杯中油已经浑浊或有杂物，则需清洗油杯、油路及涡轮机芯。 罗茨流量计： 这四个堵头为加油口 这4处镜面口为油镜 上面两图中有4个内六角堵头为加油口，使用6号大内六角扳手可以打开该堵头，四个油镜为油面观察口，不能打开，只能用作观察油面。 2
油镜中上面两个油镜用作垂直安装流量计时观察油面，加油可以通过上图两个加油口加油，下面两个油镜为水平安装时观察油面，通过下图两个加油口加油。通过上图可以发现在流量计法兰两边是对称油镜和加油口，这是因为罗茨流量计法兰两边均有轴承，所有加油时两边都需要加注专用油。 罗茨流量计加油必须停气且在流量计处放空气体，若流量计处仍存在气体则严禁加油。流量计正确安装必须加油才能投入使用。 加油量按照安装方式和口径大小不同则加油量不同，但最多都只能加至油镜的中心刻线，若在使用过程中发现油位低于中心刻线3mm，则需补充专用油。若发现专用油变黑或高于中心刻线，则需更换专用油或放掉多余的油。 油腔全空时参考加油量 3
B3系列气体罗茨流量计 ◆产品概述 B3系列气体罗茨流量计是浙江天信仪表有限公司和技术水平世界领先的美国德莱赛公司合作生产的高精度、高可靠、宽范围度的气体计量仪表，主要用于燃气工业及燃气商业用户的计量，特别能满足用户对高精度和高可靠性的要求。 本系列产品按美国国家标准ANSI/ASC-B109.3和浙江天信仪表有限公司Q/ZTX 13-2004《气体罗茨流量计》的企业标准制造生产。 本系列产品执行国家JJG633-2005《气体容积式流量计检定规程》。 ◆产品特点 1．精湛的设计与工艺 先进的机加工和表面处理工艺、无磨损转动、无接触密封、自清洁功能以及对轴承的良好润滑，确保流量计计量的高精度和长期正常工作。 2．范围度极宽 1级精度使用，不同规格的流量计的范围度为26:1～169:1； 2级精度使用，不同规格的流量计的范围度为46:1～278:1。 3．精度高、使用寿命长 计量准确度为1级(特殊要求的标准表0.2级)； 流量计在洁净的气体条件下使用15年后，计量精度基本保持原出厂精度。 4．起步流量和停止流量极低：一般为0.03～0.10m3/h。 5．压力损失小：一般小于0.3kPa，最小为0.07kPa。 6．多种显示仪表配套选择 ·CTR计数器——具有永久性润滑性能，使用寿命长，不需维护。 ·SSP带电路脉冲输出的计数器——可方便快速进行现场安装。 ·FCM-I型流量补偿仪——使用功能多，技术性能先进。 ·CFCM-I双显示——具备CTR计数器和FCM-I型流量补偿仪的显示。 7．配置FCM-I型流量补偿仪具备的性能特点 ·可检测介质的温度与压力并进行自动补偿和压缩因子自动修正（具备多种补偿方式可供用户选择），直接检测气体的标准体积流量和标准体积总量。 ·采用微功耗技术，整机功耗低；可外电源（+24VDC）或内置电池（3.6V锂电池）供电运行，内置电池可连续使用5年以上。 ·采用大屏幕LCD显示标况总量、标况流量、工况流量、温度、压力等，清晰直观。 ·具备多种脉冲信号和4mA～20mA标准电流信号输出供用户选择，使用操作方便。 ·可根据用户需要，分段进行线性修正，从而满足用户提高仪表使用精度的要求。 ·采用RS485通信接口与数据采集器配套，可通过电话线或GPRS无线网络进行传输，对网络中流量计的历史数据及参数进行读取与设置，构成自动读表与管理系统，同时通信管理软件可实现完善的管理功能。且便于用户集中管理。 ·具备起停记录、日记录、定时间隔等三种历史数据记录方式供用户选择。 ·采用EEPROM实时数据存贮技术，具备历史数据的存贮与查询功能。
燃气流量计校准步骤说明书 一、概述 燃气流量计校准是确保仪器测量结果准确可靠的重要步骤。本文将详细介绍燃气流量计校准的步骤和操作方法。 二、准备工作 1. 确保仪器和相关设备处于正常工作状态，检查仪器的电源和接线是否正常。 2. 准备好校准所需的标准校准装置，包括校准管和调节器。 3. 确保校准环境符合要求，避免有干扰物和振动的情况。 三、校准步骤 1. 安装校准装置：将标准校准装置与燃气流量计连接，确保接口紧固可靠，排除漏气情况。 2. 开启仪器和校准装置的电源。 3. 进行预校准：根据燃气流量计的量程和预期测量范围，设定校准装置的初始流量，使其接近被测量程的50%左右。 4. 开始校准：逐步调节校准装置的流量，使其从小到大，覆盖整个被测量程，每个流量点停留一段时间，直至测量值稳定。 5. 记录数据：在每个流量点稳定后，记录燃气流量计的读数和标准装置的流量值。
6. 数据处理：使用校准曲线或计算方法，对记录的数据进行处理， 得出燃气流量计的校准结果。 7. 校准报告：根据校准结果，编写校准报告，包括燃气流量计的误 差范围和准确度等信息。 四、注意事项 1. 在校准过程中，注意操作规范，确保安全。避免燃气泄漏和其他 危险情况的发生。 2. 校准时要注意环境条件的稳定，避免温度、湿度等因素对校准结 果的影响。 3. 校准结果应在合理误差范围内，如果超出误差范围，需要调整仪 器或进行维修。 五、结论 燃气流量计校准是保证仪器准确性和可靠性的关键步骤。通过按照 本说明书的步骤进行校准，可以确保燃气流量计的测量结果符合要求，并提高仪器的可靠性和稳定性。根据校准结果编写校准报告，便于仪 器的管理和维护。 以上是燃气流量计校准的步骤说明书，希望能对您的工作有所帮助。如有任何疑问，请随时与我们联系。
天信智能流量计的MODBUS通信协议（RTU 浮点数符合IEEE754标 准） （适用于TDS、TBQZ、B3－FCM系列） 一．RTU模式 1．RTU模式中每个字节的格式为 编码系统：8位二进制 报文中每个8位字节含有两个4位十六进制字符（0-9、A-F） 波特率：9600bps 每个字节的位：1个起始位 8个数据位 奇偶不校验 1个停止位 2．帧校验域：循环冗余校验（CRC），对全部报文内容执行校验。 帧描述：（除CRC校验外，所发送字时均是先高位字节后低位字节）
注：从站地址为十六进制的00～FF。 二．寄存器地址及定义 说明：浮点数符合IEEE754标准。标况体积总量=1000000*总量高4位+总量低6位 三．功能代码 1．读寄存器数据 主站请求帧： 从站响应帧： 四．示例（假设地址为02，出厂默认值为02） 1．通讯初始化 主站请求帧：02 03 00 0000 0184 39 地址功能码起始数量 CRC 从站响应帧：02 03 02 00 00 FC 44
地址功能码字节计数寄存器值 CRC 2．读寄存器数据（此便中将当前表头显示的数据读出）主站请求帧：020300 0100 0C 14 3C 地址功能码起始数量 CRC 从站响应帧： 02 03 18 ；地址、功能码、字节计数 411000 00 40 F0 FC 46 ；标准总量：9000007.530 00 00 00 00 ；标况体积流量:0 00 00 00 00 ；工况体积流量:0 41A00000 ；温度值:20.0℃ 42 CA A6 00 ；压力值:101.3 BA A2 ；CRC 3．读总量 主站请求帧：020300 0100 0415 FA 地址功能码起始数量 CRC 从站响应帧： 02 03 08 ；地址、功能码、字节计数 411000 00 40 F0 FC 46 ；标准总量：9000007.530 9B AF ；CRC 4．读标况流量
流量计操作说明书 目录 一、流量计转换器操作说明 1、操作框图 2、主界面 3、各通道状态界面 4、功能选择界面 5、用户密码输入界面 6、用户密码重输界面 7、用户设置选择界面 8、报警范围设置界面 9、压缩因子参数设置界面 10、时钟设置界面 11、温压输入量程设置界面 12、输出量程选择界面 13、用户密码修改界面 14、通讯及接口参数设置界面 二、流量计转换器MODBUS通讯编程说明 1、转换器串口通讯简要说明 2、MODBUS 协议简介 3、ASCII传输方式 4、RTU传输方式 5、地址域 6、功能域 7、数据域
一、流量计转换器操作说明 流量计转换器面板上共有：上（↑）、下（↓）、左（←）、右（→）、模式（M）和回车（ ）六个键，通过这六个键可以对流量计进行各种操作。 1、操作框图： 说明：1、除主界面外，其它任何界面显示时，如在30秒内无按键操作，则程序自动取消该界面，返回至主界面。 2、7个用户设置界面中，选择界面中的确定或取消后返回至上一级的用 户设置选择界面，并且7个用户设置界面之间可以用←、→键相互切换。 3、用户设置选择界面通过按模式(M)键返回至功能选择界面。 4、功能选择界面通过按模式(M)键返回至主界面。 2、主界面：
（1）主界面中，使用率表示多次采样中数据被正确采用的比例。 （2）主界面状态下，按←、→键可以在主界面和各通道状态界面之间切换。 （3）当瞬时流量、压力或温度的测量值超出设定范围时即报警（相应的汉字字符显示颜色反转）。如压力超出范围时，界面中对应的“压力”两字显示颜色反转，如下图： （4）当压缩因子参数设置错误（即各组分摩尔百分比含量的累加值≠100%）时即报警，此时，主界面中对应的“累计量”三字显示颜色反转。 （5）当流量计测量的是工况流量时，瞬时流量显示的单位为m3/h，否则，当流量计测量的是换算至标准状态下的标况流量时，瞬时流量的显示单位为Nm3/h。 （6）按M键，出现功能选择界面。 3、各通道状态界面：
