建筑物的变形缝
建筑物是人类创造的具有实用和美学意义的空间构筑物。随着时间的推移和环境的变化，建筑物会产生各种各样的变形，其中一个重要的因素就是变形缝。在本文中，我们将深入探讨建筑物的变形缝的意义、类型以及处理方法。
一、变形缝的意义
变形缝是专门为了容纳建筑物变形而设置的间隙，它在建筑过程中起到了至关重要的作用。首先，变形缝能够缓解建筑物由于自重、温度及湿度等原因引起的应力和变形，从而减少对建筑物整体结构的破坏。其次，变形缝还可以提供建筑物的伸缩空间，适应不同环境条件下的变化，保证建筑物的稳定性和结构完整性。此外，变形缝还有助于控制建筑物内部的温度、湿度和噪音等环境因素，为居住者提供更加舒适的生活环境。
二、变形缝的类型
变形缝的类型多种多样，根据不同的需求和条件，可以分为以下几种：
1. 伸缩缝：位于建筑物的伸缩部分（如屋面、墙面等），用于容纳建筑物由于温度和湿度变化引起的伸缩变形。伸缩缝可以采用材料的伸缩性来实现，如橡胶垫、橡胶条等；也可以采用金属材料制成的伸缩装置，如伸缩缝盖板等。
2. 隔声缝：位于建筑物的隔音区域，用于减少噪音的传递。隔声缝通常采用吸音材料填充，如泡沫塑料、岩棉等，以减少声波的传播。
3. 接缝：位于建筑物的连接部分，用于连接不同构件或材料。接缝可以采用胶粘剂、螺栓等材料进行固定，确保建筑物的结构稳定和密封性。
4. 腐蚀缝：位于建筑物的潮湿环境区域，用于防止水分渗透和湿气腐蚀。腐蚀缝常常采用防水材料填充，如密封胶等，以保护建筑物的结构和材料。
三、变形缝的处理方法
对于建筑物的变形缝，我们需要采取相应的处理方法来确保其功能的有效发挥和建筑物的稳定性。下面是一些常见的处理方法：
1. 设计合理：在建筑物的设计阶段，需要充分考虑变形缝的位置、类型和尺寸，以满足建筑物的变形需求。合理的设计能够降低建筑物变形对结构的影响，提高建筑物的稳定性。
2. 选择适当的材料：根据变形缝的类型和位置，选择适当的材料来填充变形缝，以确保其功能和性能。材料的选择应考虑到其耐久性、伸缩性、防水性等因素。
3. 定期检查和维护：建筑物的变形缝需要定期检查和维护，以确保其完整性和功能的正常运行。定期检查可以及时发现问题，并采取相应的修复措施，避免变形缝引起的破坏和安全隐患。
总结起来，建筑物的变形缝在建筑工程中起着非常重要的作用。它
们能够缓解建筑物由于自然因素引起的应力和变形，保障建筑物的结
构稳定性和安全性。变形缝的类型多种多样，如伸缩缝、隔声缝、接
缝和腐蚀缝等，需要采取相应的处理方法来满足建筑物的需求。因此，在建筑的设计和施工过程中，需要充分考虑和处理变形缝的问题，以
确保建筑物的可持续使用和美观性。
建筑地面的变形缝应按设计要求设置，并应符合施工规范的规定。1．变形缝包括伸缩缝、沉降缝和防震缝。上述所有缝均应与结构相应的缝位置一致，且应贯通建筑地面的各构造层，缝的宽度不宜小于20mm。 2．底层地面的变形缝，应按伸缝、缩缝与沉降缝分别设置。 （1）室外地面工程采用水泥混凝土垫层时，应设置伸缝，其间距一般为30m。伸缝宽度为20~30mm，上下贯通。缝内填嵌沥青类材料。（2）室内、外地面工程的水泥混凝土垫层，均应设置纵向和横向缩缝。缩缝的布置是按混凝土施工方向而定。 （3）缩缝的构造形式和间距与水泥混凝土垫层的使用条件和施工环境温度有关，水泥混凝土垫层缩缝的技术要求。 混凝土垫层缩缝的技术要求表18-2 使用条件技术要求备注 型式间距（m） 一般要求纵向缩缝平头缝3~6 企口缝3~6 横向缩缝假缝6~12 室外或高温季节施工宜取6m 大面积密集堆料平头缝6 周边均为平头缝 湿陷性黄土、膨胀土地区和防冻胀层上平头缝3 周边均为平头缝 混凝土垫层周边加肋时平头缝6~12 宜用于室内，正方形分仓为佳不同垫层厚度交界处连续式变截面用于厚度差异不大时 间断式变截面用于厚度差异较大时
1）纵向缩缝的构造宜采用平头缝，见图18-7 （a）；当混凝土垫层板边加肋时，应采用加肋板平头缝，见图18-7（b）。当混凝土垫层厚度大于150mm时，可采用企口缝，见图18-7（c）。平头缝和企口缝的缝间不应放置任何隔离材料，混凝土浇筑时应互相紧贴。企口缝尺寸应按设计要求制作，其混凝土浇筑后的拆模时间，混凝土抗压强度不宜低于3MPa。 2）横向缩缝的构造应采用假缝，见图18-7 （d）。施工时按规定的间距设置吊模板；或在浇筑混凝土时，将预制的木条埋设在混凝土中，并在混凝土终凝前取出；亦可采用在混凝土强度达到一定要求后用切割机割缝。假缝的宽度宜为5~20mm，缝的深度宜为混凝土垫层厚度的1/3，缝内填水泥砂浆材料。 3．整体面层的变形缝在施工时，应先在变形缝位置安放与缝宽相同的木板条，木板条应刨光后涂沥青煤焦油，待面层施工达到一定强度后，将木板条取出。 4．变形缝内清理干净后，一般填以柔性密封材料。可先用沥青麻丝填实，再以沥青胶结料填嵌，或用钢板、硬聚氯乙烯塑料板、铝合金板等封盖，并应与面层齐平。 一般情况下配筋地坪伸缩缝形式有缩缝和胀缝，缩缝就是所谓的假缝，是待砼成型后人为切缝，用沥青油膏密封，胀缝应将钢筋断开并留设传力杆，在变形缝位置安放与缝宽相同的木板条，木板条应刨光后涂沥青煤焦油，待面层施工达到一定强度后，将木板条取出。用沥青油膏密封。（一般情况下，胀缝的留设长度不超过100米）
建筑物的变形缝 建筑物是人类创造的具有实用和美学意义的空间构筑物。随着时间的推移和环境的变化，建筑物会产生各种各样的变形，其中一个重要的因素就是变形缝。在本文中，我们将深入探讨建筑物的变形缝的意义、类型以及处理方法。 一、变形缝的意义 变形缝是专门为了容纳建筑物变形而设置的间隙，它在建筑过程中起到了至关重要的作用。首先，变形缝能够缓解建筑物由于自重、温度及湿度等原因引起的应力和变形，从而减少对建筑物整体结构的破坏。其次，变形缝还可以提供建筑物的伸缩空间，适应不同环境条件下的变化，保证建筑物的稳定性和结构完整性。此外，变形缝还有助于控制建筑物内部的温度、湿度和噪音等环境因素，为居住者提供更加舒适的生活环境。 二、变形缝的类型 变形缝的类型多种多样，根据不同的需求和条件，可以分为以下几种： 1. 伸缩缝：位于建筑物的伸缩部分（如屋面、墙面等），用于容纳建筑物由于温度和湿度变化引起的伸缩变形。伸缩缝可以采用材料的伸缩性来实现，如橡胶垫、橡胶条等；也可以采用金属材料制成的伸缩装置，如伸缩缝盖板等。
2. 隔声缝：位于建筑物的隔音区域，用于减少噪音的传递。隔声缝通常采用吸音材料填充，如泡沫塑料、岩棉等，以减少声波的传播。 3. 接缝：位于建筑物的连接部分，用于连接不同构件或材料。接缝可以采用胶粘剂、螺栓等材料进行固定，确保建筑物的结构稳定和密封性。 4. 腐蚀缝：位于建筑物的潮湿环境区域，用于防止水分渗透和湿气腐蚀。腐蚀缝常常采用防水材料填充，如密封胶等，以保护建筑物的结构和材料。 三、变形缝的处理方法 对于建筑物的变形缝，我们需要采取相应的处理方法来确保其功能的有效发挥和建筑物的稳定性。下面是一些常见的处理方法： 1. 设计合理：在建筑物的设计阶段，需要充分考虑变形缝的位置、类型和尺寸，以满足建筑物的变形需求。合理的设计能够降低建筑物变形对结构的影响，提高建筑物的稳定性。 2. 选择适当的材料：根据变形缝的类型和位置，选择适当的材料来填充变形缝，以确保其功能和性能。材料的选择应考虑到其耐久性、伸缩性、防水性等因素。 3. 定期检查和维护：建筑物的变形缝需要定期检查和维护，以确保其完整性和功能的正常运行。定期检查可以及时发现问题，并采取相应的修复措施，避免变形缝引起的破坏和安全隐患。

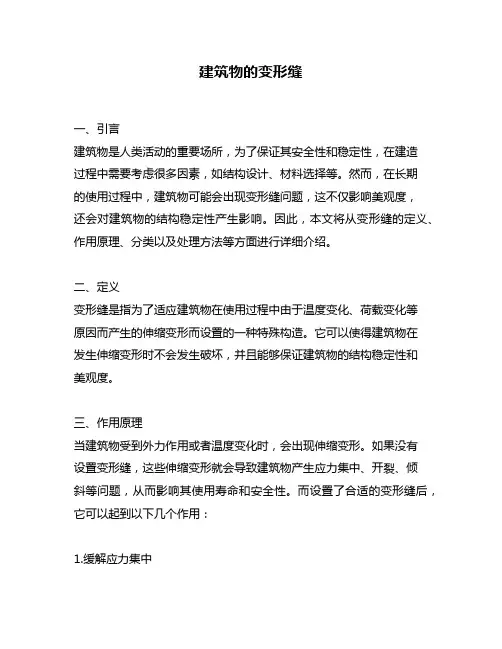

建筑物的变形缝 一、引言 建筑物是人类活动的重要场所，为了保证其安全性和稳定性，在建造 过程中需要考虑很多因素，如结构设计、材料选择等。然而，在长期 的使用过程中，建筑物可能会出现变形缝问题，这不仅影响美观度， 还会对建筑物的结构稳定性产生影响。因此，本文将从变形缝的定义、作用原理、分类以及处理方法等方面进行详细介绍。 二、定义 变形缝是指为了适应建筑物在使用过程中由于温度变化、荷载变化等 原因而产生的伸缩变形而设置的一种特殊构造。它可以使得建筑物在 发生伸缩变形时不会发生破坏，并且能够保证建筑物的结构稳定性和 美观度。 三、作用原理 当建筑物受到外力作用或者温度变化时，会出现伸缩变形。如果没有 设置变形缝，这些伸缩变形就会导致建筑物产生应力集中、开裂、倾 斜等问题，从而影响其使用寿命和安全性。而设置了合适的变形缝后，它可以起到以下几个作用： 1.缓解应力集中
变形缝可以将伸缩变形分散到多个部位，从而缓解应力集中，减少建筑物的破坏。 2.控制伸缩变形 通过设置合适的变形缝位置和尺寸，可以控制建筑物的伸缩变形在一定范围内，保证其结构稳定性和美观度。 3.防止渗漏 变形缝还可以起到防止水、气体等渗漏的作用，从而保证建筑物的干燥和舒适度。 四、分类 根据不同的分类标准，变形缝可以分为多种类型。以下是常见的几种分类方式： 1.按照位置分类 根据变形缝设置的位置不同，可以将其分为外墙面、内墙面、地面和天花板等四种类型。其中外墙面变形缝是最常见的一种类型。 2.按照材料分类 根据材料不同，可以将变形缝分为金属、橡胶、聚氨酯泡沫等多种类型。其中金属材料具有较高的强度和耐久性，在高层建筑中应用较为广泛。
第十一章变形缝 一、变形缝的作用 建筑物由于温度变化、地基不均匀沉降及地震等因素的影响，使结构内部产生附加应力和变形，处理不当，将会造成建筑物的破坏，产生裂缝甚至倒塌。为了避免和减少对建筑物的破坏，预先在这些变形敏感部位将结构撕开，预留缝隙，以保证各部分建筑物在这些缝隙中有足够的变形宽度而不造成建筑物的破损。这种将建筑物垂直分割开来的预留缝称为变形缝。 变形缝分为三种：伸缩缝、沉降缝、防震缝 二、伸缩缝/温度缝 （一）伸缩缝的设置 建筑物因受温度变化的影响而产生热胀冷缩，致使建筑物出现不规则破坏，为预防这种情况，常沿建筑物长度方向每隔一定距离或结构变化较大处预留缝隙，这条缝即为变形缝。 伸缩缝要求把建筑物的墙体、楼板层、屋顶等地面以上部分全部断开，并在两个部分之间留出适当的缝隙，以保证伸缩缝两侧的建筑构件能在水平方向自由伸缩。基础部分因受温度变化影响较小，不需撕开。缝宽一般为20-40mm。伸缩缝的最大间距与建筑结构类型和屋面保温材料有直接关系，见p161表7-1 1、砖混结构的建筑伸缩缝最好设置在平面图形有变化处，以利
于隐蔽处理。同济P306图11-1 a 2、框架结构的伸缩缝结构一般采用悬臂梁方案，也可采用双梁 双柱方式，但施工较复杂。同济P306图11-1 b、c （二）伸缩缝的构造 1、墙体伸缩缝构造 墙体伸缩缝一般做成平缝、错口缝、企口缝和凹缝等截面形式。变形缝外墙外一侧常用浸沥青的麻丝或木丝板及泡沫塑料条、橡胶条、油膏等有弹性的防水材料塞缝；内墙可用具有一定装饰效果的金属片、塑料片或木盖缝条覆盖。见p162图7-14 ，7-15 2、楼地层伸缩缝构造 楼板层变形缝的位置和大小应与墙体、屋面变形缝一致。在构造上要求面层和结构层完全脱开，在上下表面做盖缝条，盖缝条应能满足缝两侧构件自由变形，且能满足防水要求，在缝内填塞有弹性的松软材料，用金属调节片封缝；地面变形缝的位置大小应根据建筑物的使用情况而定。见教参p162 图12-2 3、屋顶伸缩缝构造 常见的有等高屋面伸缩缝和高低屋面伸缩缝两种。卷材防水屋面变形缝构造：屋面变形缝的构造处理原则是既不能影响屋面的变形，又要防止雨水从变形缝处渗入室内。

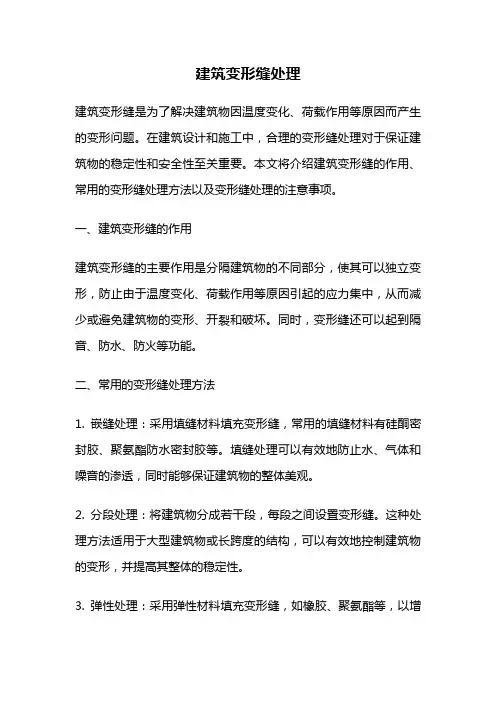

建筑变形缝处理 建筑变形缝是为了解决建筑物因温度变化、荷载作用等原因而产生的变形问题。在建筑设计和施工中，合理的变形缝处理对于保证建筑物的稳定性和安全性至关重要。本文将介绍建筑变形缝的作用、常用的变形缝处理方法以及变形缝处理的注意事项。 一、建筑变形缝的作用 建筑变形缝的主要作用是分隔建筑物的不同部分，使其可以独立变形，防止由于温度变化、荷载作用等原因引起的应力集中，从而减少或避免建筑物的变形、开裂和破坏。同时，变形缝还可以起到隔音、防水、防火等功能。 二、常用的变形缝处理方法 1. 嵌缝处理：采用填缝材料填充变形缝，常用的填缝材料有硅酮密封胶、聚氨酯防水密封胶等。填缝处理可以有效地防止水、气体和噪音的渗透，同时能够保证建筑物的整体美观。 2. 分段处理：将建筑物分成若干段，每段之间设置变形缝。这种处理方法适用于大型建筑物或长跨度的结构，可以有效地控制建筑物的变形，并提高其整体的稳定性。 3. 弹性处理：采用弹性材料填充变形缝，如橡胶、聚氨酯等，以增
加建筑物的变形能力。弹性处理能够有效地吸收和分散应力，减少变形缝周围的应力集中，从而保护建筑物的结构不受损。 4. 装饰处理：在变形缝的两侧设置装饰材料，如挡水板、铝合金板等，可以起到美观的作用，并且能够保护变形缝不受外力的破坏。 三、变形缝处理的注意事项 1. 变形缝的设置应根据建筑物的结构特点和使用要求进行合理的规划。要考虑到温度变化、荷载作用、地震力等因素对建筑物的影响，确保变形缝的合理性和有效性。 2. 变形缝的宽度应根据建筑物的尺寸和变形要求进行合理的确定。一般情况下，建筑物的变形缝宽度应符合相应的规范要求。 3. 变形缝的处理应选择合适的材料和工艺，确保其具有足够的强度和耐久性。同时，要注意变形缝的施工质量，确保填缝材料的密实性和附着力。 4. 变形缝处理时要注意与其他建筑构件的连接，确保其紧密和协调。在变形缝的两侧设置适当的过渡构件，以减少应力集中和变形缝周围的破坏。 5. 变形缝的维护保养至关重要。定期检查变形缝的状况，及时进行维修和更换，确保其正常工作和有效性。
建筑物内的变形缝 建筑物在建造之后，由于各种原因，例如气温、湿度、风力、施工原因等因素，在其使用期间都会发生一定的变形。为了防止这种变形对建筑物的其它部分造成伤害，建筑物内需要安装变形缝来进行缓冲。在本文中，将介绍建筑物内的变形缝以及其作用，通常都是在建筑物的混凝土结构中使用，但也有可能出现在其他类型的建筑中。 变形缝的定义 变形缝是为了适应建筑物的变形而预留出来的缝隙，可以分为两类：单向变形 缝和多向变形缝。 单向变形缝，也称为直接变形缝，指在建筑物的一条直线方向上预留出的缝隙，一般情况下会呈水平方向。这种缝隙的主要功能是为了适应各种因素引起的水平变形，例如由于季节变化导致的温度变化。 多向变形缝，也称为方向变形缝，指在建筑物的多个方向上预留出的缝隙，例 如在南北和东西方向上都预留出了一条缝隙。这种缝隙的主要功能是为了适应建筑物在多个方向上的扭曲和变形。 变形缝的作用 变形缝可以将建筑物的变形进行缓冲，以避免这些变形对整体建筑产生影响。 如果建筑物没有安装变形缝，在不断的变形过程中，就会造成各种问题，例如裂缝和错位等。 安装变形缝还有一个目的是为了防止水渗漏。建筑物在使用过程中，由于变形 而产生的缝隙可能成为水的渗漏点，导致建筑物的结构受损，从而影响安全性和使用寿命。 变形缝的位置 变形缝通常会安装在以下几个位置： 1.在建筑物的各个层的连接处，例如每层之间和屋顶与墙壁之间的连接 处。 2.在建筑物内部分隔墙的接缝处，例如在公寓楼中，每个公寓之间的墙 壁之间会安装变形缝。 3.在建筑物的墙壁和地面之间的连接处以及其他预留的缝隙。
变形缝的材料 变形缝的材料主要有以下几种： 1.油漆：通常在建筑物的内墙和外墙上都会有涂上一层油漆来预留缝隙。 在变形的时候，油漆会随着建筑物的变形而撕裂。 2.橡胶：橡胶是一种常用的变形缝材料，具有柔性和耐久性，适合在各 种类型的建筑物中使用。 3.聚氨酯：聚氨酯是一种流动性较好的材料，适合用于填充变形缝。这 种材料可以适应不同的变形，从而保护建筑物不发生损坏。 变形缝的施工和维护 变形缝的具体施工方法根据其所处的位置以及类型不同而有所区别。施工人员 需要根据建筑物的实际情况进行测量，把握好缝隙的大小和深度，同时选择合适的材料进行填充。 变形缝的维护通常需要定期进行。建筑物的使用期间，会不断产生变形，因此 需要定期清理缝隙以及更换损坏的材料。这样可以保证变形缝的正常使用，避免损害建筑物的结构稳定性。 结论 变形缝作为建筑物中的重要组成部分，其作用得到了广泛的认可。通过本文的 介绍，相信读者们已经对建筑物内的变形缝有了更深入的了解。在建筑物的设计与施工中，应注重变形缝的设置和维护，以保证建筑物在使用期间的安全性和可靠性。
建筑“三缝”（伸缩缝、沉降缝、防震缝）设置原则及构造要求什么是变形缝？ 伸缩缝、沉降缝、防震缝：统称为变形缝. 由于温度变化，地基不均匀趁降和地震因素的影响,易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。这种将建筑物垂直分开的预留缝称为变形缝，包括伸缩缝、沉降缝、防震缝。 一、伸缩缝 1、名词解释 伸缩缝:当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。 2、需要设缝的情况 ①建筑物长度超过一定限度； ②建筑平面复杂，变化较多； ③建筑中结构类型变化较大。 3、设置原则 设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。基础部分因受温度变化影响较小，一般不须断开. 4、缝的间距 伸缩缝的最大间距应根据不同材料的结构而定,详见混凝土结构设计规范（2002）。P112页表9.1.1分别列出了各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距。 5、缝的构造 伸缩缝宽度一般为20-40mm,通常采用30mm。 6、其他要求 在结构处理上，砖混结构可采用单墙方案，也可采用双墙方案;框架结构可采用双柱双梁方案，也可采用挑梁方案。 ①墙体伸缩缝构造: 墙体伸缩缝一般做成平缝形式，当墙体厚度在240mm以上时,也可以做成错口缝、企口缝等形式。 外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝,缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理;内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理. ②楼地板伸缩构造: 楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理,上铺金属、混凝土或橡塑等活动盖板。其构造处理需满足地面平整、光洁、防水、卫生等使用要求. 顶棚伸缩缝需结合室内装修进行，一般采用金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以保证缝的两侧构件能在水平方向自由伸缩变形. ③屋面伸缩缝构造： 屋顶伸缩缝主要有伸缩缝两侧屋面标高相同处和两侧屋面高低错落处两种位置，当伸缩缝两侧屋面标高相同又为上人屋面时，通常做防水油膏嵌缝，进行泛水处理；为非上人屋面时,则在缝两侧加砌半砖矮墙，分别进行屋面防水和泛水处理，其要求同屋顶防水和泛水构造.在矮墙顶上，传统做法用镀锌铁皮盖缝,近年逐步流行用彩色薄钢板、铝板甚至不锈钢皮等盖缝。
建筑物变形缝的种类及其有效设置措施 一、变形缝的含义与分类 概念：由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。这种将建筑物垂直分开的预留缝称为变形缝。包括伸缩缝，沉降缝和防震缝。变形缝按其作用不同，可分为伸缩缝、沉降缝和防震缝三种。 1、伸缩缝定义：伸缩缝的主要作用是避免由于温差和砼收缩而使房屋结构产生严重的变形和裂缝。为了防止房屋在正常使用条件下，由于温差和墙体干缩引起的墙体竖向裂缝，伸缩缝应设在因温度和收缩变形可能引起的应力集中、砌体产生裂缝可能性最大的地方。在沿建筑物长度方向相隔一定距离预留垂直缝隙。这种因温度变化而设置的缝叫做伸缩逢。作法：从基础顶面开始，将墙体、楼板、屋顶全部断开使其分成若干段。伸缩缝间距为60m左右；宽度20mm～30mm。 2、沉降缝定义：为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的垂直缝称为沉降缝。沉降缝是指在工程结构中，为避免因地基沉降不均导致结构沉降裂缝而设置的永久性的变形缝。沉降缝主要控制剪切裂缝的产生和，通过设置沉降缝消除因地基承载力不均而导致结构产生的附加内力，自由释放结构变形，达到消除沉降缝的目的。实际上它将建筑物划分为两个相对独立的结构承重体系。沉降缝的设置部位：⑴建筑平面的转折部位；⑵高度差异或荷载差异处； ⑶长高比过大的砌体承重结构或钢筋砼框架的适当部位；⑷地基土的压缩性有显著差异处；⑸建筑结构或基础类型不同处；⑹分期建造房屋的交界处。作法：从基础底部断开，并贯穿建筑物全高。使两侧各为独立的单元，可以垂直自由的沉降。设置原则：（1）建筑物平面的转折部位；（2）建筑的高度和荷载差异较大处；（3）过长建筑物的适当部位；（4）地基土的压缩性有着显著差异。 3、防震缝定义：在地震烈度≥8度的地区，为防止建筑物各部分由于地震引起房屋破坏所设置的垂直缝称为防震缝。为了提高房屋的抗震能力，避免或减轻破坏，在《建筑抗震设计规范》（GB50011-2001）中规定：多层砌体房屋结构有下列情况之一时，应设置防震缝，缝两侧均应设置墙体：（1）房屋立面高差在6M以上；（2）房屋有错层，且楼板高差较大；（3）各部分结构刚度、质量截然不同时；高层钢筋砼房屋当需要设置防震缝时，防震缝最小宽度应符合下列规定：⑴框架结构房屋的防震缝宽度，当高度不超过15m时可采用70m；超过15m时，6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm。⑵框架-抗震墙结构房屋的防震缝宽度可采用⑴项规定的数值的70%，抗震墙结构房屋的防震缝宽度可采用⑴项规定的数值的50%；且均不小于70mm。⑶防震缝两侧结构类型不同时，宜按需要较宽防震缝的结构类型和较低房屋高度确定缝宽。设置防震缝时，应将建筑物分隔成独立，规则的结构单元，防震缝两侧的上部结构应完全分开，防震缝与伸缩缝、沉降缝应综合考虑，协调布置伸缩缝、沉降缝应符合防震缝的要求。沉降缝的宽度尚应考虑基础内倾使缝宽减小后仍能满足防震缝的宽度。 4、后浇带后浇带是指现浇整体钢筋砼结构中，在施工期间保留的临时性温度和收缩变形缝，着重解决钢筋砼结构在强度增长过程中因温度变化、砼收缩等产生的裂缝，以达到释放大部分变形，减小约束力，避免出现贯通裂缝。后浇带应设在对结构无严重影响的部位，即结构构件内力相对较小的位置，通常每隔
变形缝（构造如图） 变形缝构造图 变形缝有伸缩缝、沉降缝、防震缝三种。 1、伸缩缝（或温度缝） 伸缩缝是在长度或宽度较大的建筑物中，为避免由于温度变化引起材料的热胀冷缩导致构件开裂，而沿建筑物的竖向将基础以上部分全部断开的垂直缝隙。有关规范规定砌体结构和钢筋混凝土结构伸缩缝的最大间距一般为50~75mm。伸缩缝的宽度一般为20~40mm。 2、沉降缝 为减少地基不均匀沉降对建筑物造成危害，在建筑物某些部位设置从基础到屋面全部断开的垂直缝称为沉降缝。 （1）沉降缝一般在下列部位设置： 当同一建筑物建造在地基承载力相差很大时；建筑物高度或荷载相差很大，或结构形式不同处；新建、扩建的建筑物与原有建筑物紧相毗连时。 （2）沉降缝的缝宽 沉降缝的缝宽与地基情况和建筑物高度有关，其沉降缝宽度一般为30~70mm，在软弱地基上其缝宽应适当增加。 3、防震缝 防震缝是为了防止建筑物的各部分在地震时相互撞击造成变形和破坏而设置的垂直缝。防震缝应将建筑物分成若干体型简单、结构刚度均匀的独立单元。 （1）防震缝的位置 建筑平面体型复杂，有较长的突出部分，应用防震缝将其分简单规整的独立单元；建筑物（砌体结构）立面高差超过6m，在高差变化处须设防震缝；
建筑物毗连部分结构的刚度、重量相差悬殊处； 建筑物有错层且楼板高差较大时，须在高度变化处设防震缝。 防震缝应与伸缩缝、沉降缝协调布置。 （2）防震缝宽 防震缝宽与结构形式、设防烈度、建筑物高度有关。在砖混结构中，缝宽一般取50~100mm，多（高）层钢筋混凝土结构防震缝最小宽度（见下表）。 多（高）层钢筋混凝土结构防震缝最小宽度 结构体系建筑高度H≤15m 建筑高度H＞15m，每增高5m加宽 7度8度9度 框架结构、框--剪结构70 20 33 50 剪力墙结构50 14 23 35

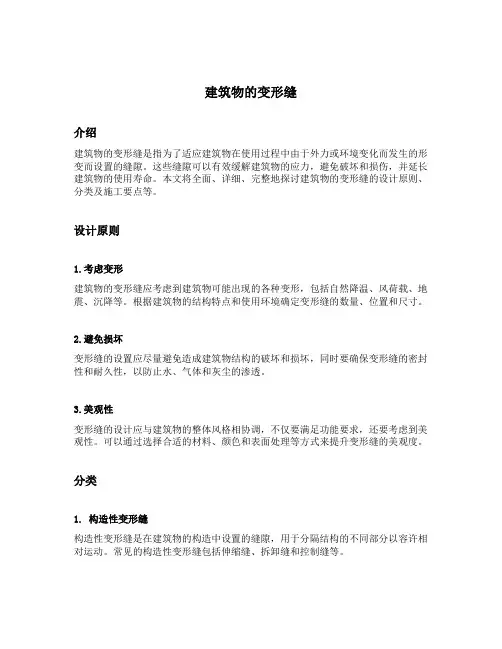

建筑物的变形缝 介绍 建筑物的变形缝是指为了适应建筑物在使用过程中由于外力或环境变化而发生的形变而设置的缝隙。这些缝隙可以有效缓解建筑物的应力，避免破坏和损伤，并延长建筑物的使用寿命。本文将全面、详细、完整地探讨建筑物的变形缝的设计原则、分类及施工要点等。 设计原则 1.考虑变形 建筑物的变形缝应考虑到建筑物可能出现的各种变形，包括自然降温、风荷载、地震、沉降等。根据建筑物的结构特点和使用环境确定变形缝的数量、位置和尺寸。 2.避免损坏 变形缝的设置应尽量避免造成建筑物结构的破坏和损坏，同时要确保变形缝的密封性和耐久性，以防止水、气体和灰尘的渗透。 3.美观性 变形缝的设计应与建筑物的整体风格相协调，不仅要满足功能要求，还要考虑到美观性。可以通过选择合适的材料、颜色和表面处理等方式来提升变形缝的美观度。 分类 1. 构造性变形缝 构造性变形缝是在建筑物的构造中设置的缝隙，用于分隔结构的不同部分以容许相对运动。常见的构造性变形缝包括伸缩缝、拆卸缝和控制缝等。
a. 伸缩缝 伸缩缝是最常见的一种构造性变形缝，通常沿着建筑物的纵向或横向延伸，允许建筑物在自然温度变化或地震等外力作用下发生伸缩变形。伸缩缝的尺寸和位置应根据设计规范和具体要求确定。 b. 拆卸缝 拆卸缝是在建筑物中设置的可拆卸的缝隙，用于实现建筑物的拆除和重建。拆卸缝通常位于建筑物的结构侧板或楼板的连接处，方便在需要时进行拆卸和更换。 c. 控制缝 控制缝是用于控制建筑物的变形范围和方向的缝隙。通过合理设置控制缝，可以减小建筑物受外力作用的影响，提高建筑物的稳定性和安全性。 2. 视觉性变形缝 视觉性变形缝是为了满足建筑物的视觉效果和美观要求而设置的缝隙。视觉性变形缝通常不具备构造上的功能性，主要用于美化建筑物的外观或强调建筑物的结构形态。 施工要点 1. 检查基础 在设置变形缝之前，需要对建筑物的基础进行全面检查，确保基础的承载能力和稳定性。如果发现基础存在问题，应及时修复或加固，以避免对变形缝的影响。 2. 准确定位 变形缝的位置应根据建筑物的结构特点和使用环境来确定。通常情况下，变形缝应位于建筑物的应力集中部位，如梁柱节点、楼板接缝等。同时，还应考虑建筑物的外观和使用功能，以确保变形缝的合理性和美观性。
楼地面建筑变形缝处理 楼地面建筑变形缝处理 随着建筑技术的不断发展，建筑物的高度和规模不断增加，建筑变形缝的处理也变得越来越重要。建筑变形缝是指建筑物在使用过程中由于温度、湿度、荷载等因素引起的变形而产生的缝隙。这些缝隙如果不加以处理，会对建筑物的安全和美观造成影响。因此，楼地面建筑变形缝处理是建筑工程中不可忽视的一环。 一、楼地面建筑变形缝的分类 楼地面建筑变形缝可以分为以下几类： 1.结构缝：建筑物的结构缝是由于建筑物的结构变形而产生的缝隙。这种缝隙通常是垂直于地面的，其宽度和深度较大。 2.伸缩缝：伸缩缝是为了适应建筑物的变形而设置的缝隙。这种缝隙通常是水平的，其宽度和深度较小。 3.装饰缝：装饰缝是为了美观而设置的缝隙。这种缝隙通常是水平的，其宽度和深度较小。
二、楼地面建筑变形缝的处理方法 楼地面建筑变形缝的处理方法有以下几种： 1.填缝法：填缝法是将填缝材料填充到缝隙中，使缝隙得到填补。填缝材料可以选择硅酮密封胶、聚氨酯密封胶、聚硫密封胶等。填缝法适 用于室内地面、墙面、天花板等处的缝隙处理。 2.铺贴法：铺贴法是将铺贴材料铺贴到缝隙上，使缝隙得到覆盖。铺贴材料可以选择瓷砖、大理石、地板等。铺贴法适用于室内地面、墙面、天花板等处的缝隙处理。 3.封闭法：封闭法是将封闭材料封闭在缝隙中，使缝隙得到封闭。封闭材料可以选择聚氨酯泡沫、聚苯板等。封闭法适用于室外建筑物的结 构缝、伸缩缝等处的缝隙处理。 三、楼地面建筑变形缝的注意事项 在进行楼地面建筑变形缝处理时，需要注意以下几点： 1.选择合适的填缝材料、铺贴材料或封闭材料，以确保缝隙的密封性和美观性。
⑤建筑物内的变形缝 , 应按其自然层合并在建筑物面积内计算。 变形缝是伸缩缝 ( 温度缝 ) 、沉降缝和抗震缝的总称。规范所指建筑物内的变形缝是与建筑物相连通的变形缝 , 即暴露在建筑物 内 , 在建筑物内可以看得见的变形缝。 2. 走廊、檐廊、橱窗、门斗 走廊是建筑物的水平交通空间 ; 挑廊是挑出建筑物外墙的水平 交通空间 ; 檐廊是设置在建筑物底层出檐下的水平交通空间 ; 架空走廊是指建筑物与建筑物之间 , 在二层或二层以上专门为水平交通 设置的走廊。( 如图 1-8) 落地橱窗是指突出外墙面根基落地的橱窗 ; 门斗是指在建筑物 出入口设置的起分隔、挡风、御寒等作用的建筑过渡空间。 (1) 架空走廊 ①建筑物间有围护结构的架空走廊 , 应按其围护结构外围水平面积计算 , 并以层高划分。 ②有永久性顶盖无围护结构的应按其结构底板水平面积的 1/2 计算。 (2) 橱窗、门斗、挑廊、走廊、檐廊 ①建筑物外有围护结构的落地橱窗、门斗、挑廊、走廊、檐廊 ,
应以层高的相关规定 , 按其围护结构外围水平面积计算。 ②有永久性顶盖无围护结构的应按其结构底板水平面积的 l/2 计算。 3. 楼梯、井道、建筑物顶部范围的建筑面积 (1) 楼梯、井道 ①建筑物内的室内楼梯间、电梯井、观光电梯井、提物井、管道井、通风排气竖井、垃圾道、附墙烟囱应按所依附的建筑物的自然层计算 , 并入建筑物面积内。 自然层是指按楼板、地板结构分层的楼层。 ②如遇跃层建筑 , 其共用的室内楼梯应按自然层计算面积 ; 上下两错层户室共用的室内楼梯 , 应选上一层的自然层计算面积。( 如图 1-10)
变形缝的三大类 变形缝是连续结构中必不可少的一部分，可以分为三类：水平变形缝、垂直变形缝和斜向变形缝。每种类型的变形缝都有其独特的构造和应用，下面将详细介绍每种类型的变形缝。 一、水平变形缝 水平变形缝是指在结构中由于承载的荷载和环境温度的变化而发生长度变化的缝。通常用于大型平板结构中，如铁路、桥梁、高速公路、大型建筑等。 1.斜向水平变形缝 斜向水平变形缝是一种特殊的水平变形缝，通常用于大型混凝土平板结构中。其构造包括一个V型溝口，在它周围设置了 混凝土球体作为支撑。这种缝的优点是可以适应不同温度的变化和重负荷的状况，具有很高的耐用性和可靠性。 2.直向水平变形缝 直向水平变形缝是一种垂直于地面的缝，通常用于大型平板结构中，如机场跑道、修正会堂等。其构造包括一个中央溝口和兩側的封口。这种缝可以适应不同的温度变化和地面的变化，具有很高的耐用性和可靠性。 二、垂直变形缝 垂直变形缝是指在建筑物高度上发生温度等原因造成的偏移或变形而引起的缝。通常用于楼房、大型桥梁等建筑物中。
1.平面垂直变形缝 平面垂直变形缝是一种与楼房主立面呈90度角的垂直缝，用 于允许建筑物在随着自然衰变和环境变化过程中的适应性。该缝通常由俩边封口和中间隔板组成，并在隔板上基于特定的压力释放系统而设计。 2.楼层垂直变形缝 楼层垂直变形缝是一种在建筑物中楼层间设置的缝，用于抵消荷载和温度的变化引起的变形。这种缝在楼层中也会被覆盖或未被覆盖，需要进行防水处理，以避免细颗粒的水流进缝中。 三、斜向变形缝 斜向变形缝是指在结构中呈斜线走向的缝，由于结构承载荷载或温度变化所引起的变形。通常用于高速公路、大水坝、大桥等工程建筑中。 1.水平斜向变形缝 水平斜向变形缝是一种在结构中水平斜向的缝，在高速公路和桥梁建筑中大量使用。该缝通常由俩边封口和中间隔板组成，并在隔板上基于特定的压力释放系统而设计。 2.垂直斜向变形缝 垂直斜向变形缝是在建筑物中构造出来的垂直于结构的斜向缝。它既适用于承载特定荷载的结构，也适用于抵消由温度等原因造成的结构形变。该缝通常由俩边封口和中间隔板组成，并在
建筑变形缝设置原则及构造要求 一、建筑变形缝设置原则 1.结构原则：根据结构体系和变形特点合理设置变形缝，使建筑物能 够在不同环境条件下自由变形，避免发生结构破坏。 2.功能原则：根据建筑物的功能需求设置变形缝，例如大跨度建筑需 要设置相对较多的变形缝以抵消由于温度变化、荷载、地震等引起的变形。 3.美观原则：变形缝的位置和形式应与建筑物整体风格和外观相协调，不破坏建筑的美观性。 4.经济原则：合理设置变形缝可以减少施工难度和成本，降低维护费用。 二、建筑变形缝的构造要求 1.变形缝的位置：变形缝的位置应选择在建筑物的腹板或节点处，避 免在裙房、房间和楼梯等重要功能区域设置。 2.变形缝的宽度：变形缝的宽度应根据建筑物的结构形式、尺寸、变 形特征和环境条件等因素来确定。一般来说，变形缝的宽度在10-30毫米 之间。 3.变形缝的形式：变形缝的形式可以分为开口缝和布置缝两种。开口 缝是指在建筑物结构中直接预留的开口，一般采用橡胶异形填料或橡胶水 泥砂浆封闭。布置缝是指在施工过程中通过切割混凝土或钢材来形成的缝隙，可以采用填缝材料进行封闭。
4.变形缝的保护措施：为了保护变形缝的完整性和使用寿命，应采取 适当的保护措施。例如，在变形缝的两侧设置护板、护角和钢板等防止缝 隙因外力作用而破坏。 5.变形缝的施工要求：变形缝的施工要求应符合相关的技术规范和标准。在施工过程中，应确保变形缝的整体连续性和密封性，避免产生裂缝 和渗水问题。 总之，建筑变形缝的设置原则和构造要求是为了确保建筑物能够在不 同环境条件下安全、稳定地进行自由变形，同时满足美观性和经济性的要求。在实际设计和施工过程中，应综合考虑建筑物的结构特征、变形特点 和功能需求，合理设置和保护变形缝，确保建筑物的长期稳定和安全使用。
建筑变形缝 一、适用范围 本工法适用于大唐地产南宁公司所有在建工程变形缝现场施工指导。 二、依据 2.1除另有注明外，本工法须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于： > 《工程建设标准强制性条文》 > 《变形缝建筑构造》(11ZJ111) > 《建筑变形缝装置》(JG/T372-2012) > 《变形缝建筑构造图集》(14J936) > 《建筑设计防火规范》(GB50016-2014) > 《建筑地面设计规范》(GB50037—2013) > 《屋面工程技术规范》(GB50345—2012) > 《民用建筑热工设计规范》(GB50176-2015) > 《混凝土结构设计规范》(GB50010-2010) > 《砌体结构设计规范》(GB50003-2011) > 《高层建筑混凝土结构技术规程》(JGJ3-2010) > 《建筑抗震设计规范》(GB50011-2010) > 《混凝土结构后锚固技术规程》(JGJ145-2013) > 《公共建筑节能设计标准》(GB50189-2015) > 《夏热冬冷地区居住建筑节能设计标准》(JGJ134-2010) > 《夏热冬暖地区居住建筑节能设计标准》(JGJ75-2012) > 《地下防水工程质量验收规范》(GB50208-2011) 2.2本工法仅针对现场制作变形缝构造，不包含工厂定型生产变形缝装置。三、变形缝概述及分类 3.1住宅的变形缝，是指建筑物由于受温度变化、地基不均匀沉降以及地震的影响，结构内将产生附加的变形和应力，在变形敏感部位将结构断开，预留的缝隙。变形缝使建筑物各部分能自由变形，不受约束，是房屋建筑中重要的组成部分。3.2变形缝分类 3.2.1按照使用功能分为：伸缩缝、沉降缝和防震缝。 ☆伸缩缝:为适应温度变化，沿建筑物长度方向每隔一定距离预留缝隙，将建筑物断开，而设置的缝隙称为伸缩缝，也称温度缝.
