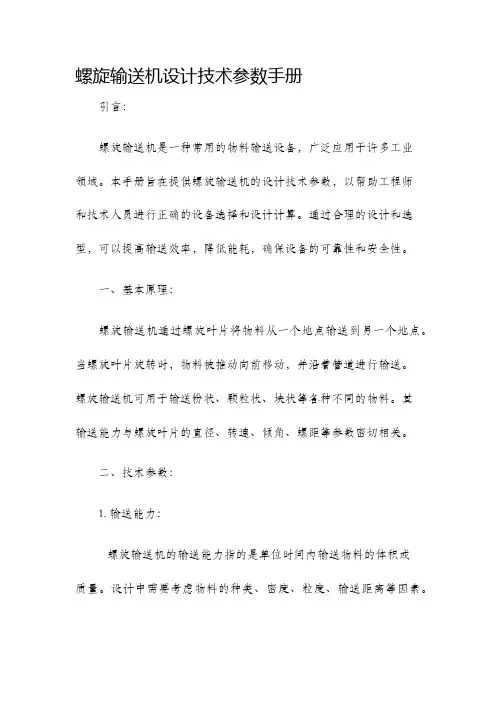

螺旋输送机设计技术参数手册
网站首页>>业界动态>>输送机械常识>>螺旋输送机设计技术参数手册我要投稿
时间：2010-9-11 17:05:07 文章来自于：(输送机械网)
2螺旋输送机主要设计参数分析
2.1输送量
输送量是衡量螺旋输送机生产能力的一个重要指标，一般根据生产需要给定，但它与其他参数密切相关。在输送物料时，螺旋轴径所占据的截面虽然对输送能力有一定的影响，但对于整机而言所占比例不大，因此，螺旋输送机的物料输送量可粗略按下式计算：
2.2螺旋轴转速
螺旋轴的转速对输送量有较大的影响。一般说来，螺旋轴转速加快，输送机的生产能力提高，转速过小则使输送机的输送量下降。但转速也不宜过高，因为当转速超过一定的极限值时，物料会因为离心力过大而向外抛，以致无法输送。所以还需要对转速n进行一定的限定，不能超过某一极限值。
当位于螺旋外径处的物料颗粒不产生垂直于输送方向的径向运动时，则它所受惯性离心力的最大值与其自身重力之间应有如下关系：
物料综合特性系数为经验数值。一般说来，根据物料性质，可将物料分成4类。第1类为流动性好、较轻且无磨琢性的物料；第2类为无磨琢性但流动性较第1类差的物料；第3类为粒度尺寸及流动性同第2类接近，但磨琢性较大的物料；第4类为流动性差且磨琢强烈的物料。各种物料的K值见表2。
螺旋叶片的直径通常制成标准系列，D=100,120,150,200,250,300,400,500和600 mm，目前发展到D=1000 mm，最大可达1250 mm。为限制规格过多过乱．国际标准化组织在系统研究、试验的基础上制订了螺旋输送机标准草案，规定螺旋直经采用R10基本系列优先数系。根据式(5)计算出来的D值应尽量圆整成标准直径（mm）。
2.4螺距
螺距不仅决定着螺旋的升角，还决定着在一定填充系数下物料运行的滑移面，所以螺距的大小直接影响着物料输送过程。输送量Q和直径D一定时，螺距改变，物料运动的滑移面随着改变，这将导致物料运动速度分布的变化。通常螺距应满足下列两个条件：即考虑螺旋面与物料的摩擦关系以及速度各分量间的适当分布关系两个条件，来确定最合理的螺距尺寸。
通常可按下式计算螺距：
S=K,D (6)
对于标准的输送机，通常K,为0.8-1.0;当倾斜布置或输送物料流动性较差时K1≤0.8;当水平布置时，K1=0.8-1.O。
2.5螺旋轴直径
螺旋轴径的大小与螺距有关，因为两者共同决定了螺旋叶片的升角，也就决定了物料的滑移方向及速度分布，所以应从考虑螺旋面与物料的摩擦关系以及速度各分量的适当分布来确定最合理的轴径与螺距之间的关系。
一般轴径计算公式为：
d=(0.2—0.35)D（7)
2.6填充系数
物料在料槽中的填充系数对物料的输送和能量的消耗有很大影响。当填充系数较小时，物料堆积高度较低，大部分物料靠近螺旋外侧，因而具有较高的轴向速度和较低的圆周速度，物料在输送方向上的运动要比圆周方向显著得多，运动的滑移面几乎平行于输送方向，这时垂直于输送方向的附加物料流减弱，能量消耗降低；相反，当填充系数较高时，物料运动的滑移面很陡，其在圆周方向的运动将比输送方向的运动强，
这将导致输送速度的降低和附加能量的消耗。因而，填充系数适当取小值较有利，一般取φ<50％。此外，倾斜角度的大小对填充系数也有一定影响。各种物料的填充系数φ值可参考表1。
2.7倾斜角度
螺旋输送机的倾斜角度对于螺旋输送机输送过程的生产率和功率消耗都有影响，一般它是以一个影响系数的形式来体现的，倾斜输送系数见表1。螺旋输送机输送能力将随着倾斜角度的增加而迅速降低的，同时，螺旋输送机布置时倾斜角度也将影响物料的输送效果。另外倾斜角度的大小还会影响填充系数，倾斜角度对填充系数的影响如表1。倾斜角度越大，允许的填充系数越小，螺旋输送机的输送能力越低。因此，在满足使用条件的前提下，螺旋输送机尽量避免倾斜布置，而最好采用水平布置；若工艺需要采用用倾斜布置，为了提高输送效率，倾斜角度也不宜太大，一般倾斜角度β=10。-20。若一级不能满足要求，可采用多级倾斜布置，以减少损耗。
2.8传动功率
螺旋输送机的驱动功率，是用于克服在物料输送过程中的各种阻力所消耗的能量，主要包括以下几个部分：①使被运物料提升高度H（水平或倾斜）所需的能量；②被运物料对料槽壁和螺旋面的摩擦所引起的能量消耗；③物料内部颗粒间的相互摩擦引起的能量消耗；④物料沿料槽运动造成在止推轴承处的摩擦引起的能量消耗；⑤中间轴承和末端轴承处的摩擦引起的能量消耗。
为简便起见，螺旋输送机总的轴功率P包括物料运行需要功率P1空载运转所需功率P2,以及由于倾斜引起的附加功率几三个部分：
对于连续运行系统中的螺旋输送机，由于整个系统连续作业，且自动化程度很高，任何一个部位发生故障都会影响整个系统的正常运转。因此，这种场合使用的输送机应有较大的功率储备。
LS型螺旋输送机一、概述LS型螺旋输送机是按照JB/T7679-95《螺旋输送机》标准设计制造，是GX型螺旋输送机的换代产
品。头部及尾部轴承移至壳体外，吊轴承采用滑动轴承，设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，
吊轴和螺旋轴采用滑块连接，拆卸螺旋时，不用移动驱动装置，拆卸吊轴承时不用移动螺旋轴，不拆卸盖板可以润滑吊轴承，
整机可靠性高，寿命长，适应性强，安装维修方便。二、主要性能螺旋输送机是利用螺旋旋转而推移物料的连续输送设备，适
用输送面粉、谷类、水泥、化肥、灰渣、沙子、石子、煤粉、小块煤等物料。由于机体内有效流通面积小，螺旋输送机不宜输
送易变质的、粘性太大、易结块的物料。螺旋输送机可布置成水平或倾斜输送开式（倾角GX型小于20°、LS型小于15°）如
需变向输送,应作物殊订货。工作环境温度范围通常为-20-80℃。工作环境温度通常为-20-40℃,输送物料的温度一般为-20-200℃
LS型螺旋输送机适宜水平和小倾角布置,倾角以不超过20°为宜;如有特殊要求,可根据现场进行特殊设计制造。三、主要技术数
据型号规格及其许用的千瓦转速经（N/n）及许用的悬臂载荷（P）表型号Model螺旋直径 (mm)螺距 (mm)螺旋转速 (r/min)最
大输送量 (m3/h)电机功率 (kw)允许最大倾
角 (o )LS1001001001401251121009080716350402.2 2.2~18.5 ≤20LS1251251254.0LS1601601608LS20020020011LS2 5025025022LS31531531534LS40040035564LS50050040095LS630630450150LS800800500210四、螺旋输送机使用与维护
螺旋输送机是用来输送粉状、粒状、小块状物料的一般用途的输送设备，各种轴承均处于灰尘中工作，因此在这样工况条件下
的螺旋机的合理操作与保养就具有更大的意义，螺旋机的操作和保养主要要求如下：1.螺旋机应无负载起动，即在机壳内没有物
料时起动，起动后方能向螺旋机给料。2．螺旋机初始给料时，应逐步增加给料速度至达到额定输送能力，给料应均匀，否则容
易造成输送物料的积塞，驱动装置的过载，使整台机器早日损坏。3．为了保证螺旋机无负载起动的要求，输送机在停车前应停
止加料，等机壳内物料完全输尽后方可停止运转。4．被输送物料内不得混入坚硬的大块物料，避免螺旋卡死而造成螺旋机的损
坏。5．在使用中经常检视螺旋机各部位的工作状态，注意各紧固机件是否松动，如果发现机件松动，则应立即拧紧螺钉，使之
重新紧固。6．应当特别注意螺旋管与联接轴间的螺钉是否松动，如发现此现象应立即停止，矫正之。7．螺旋机的机盖在机器
运转时不应取下，以免发生事故。8．螺旋机运转中发生不正常现象均应加以检查，并消除之，不得强行运转。9．螺旋机各运
动机件应经常加润滑油。五、运输和贮存设备在运输和贮存时，不可倒置，不宜堆积，电机严防潮湿。六、注意事项：本设备
使用前，应仔细阅读产品使用说明书，若用户不按本说明书规定操作，所造成的一切后果制造厂概不负责。来函查询有关使用
LS型螺旋输送机资料时，请将以下资料一并提供给我们，以便我们对客户提供迅速满意的答复。待处理物料的名称、比重、含
水率及处理时的温度；生产量（每小时处理公斤）3.工作运转状况（单班、连续等）4.特殊要求。特别声明：本公司对所有技术
资料、设备尺寸保留修改的权利！
《机械设计基础A》课程设计 说明书 题目名称：螺旋输送机传动传动系统设计 学院（部）：机械工程学院 专业：机械设计制造及其自动化 学生姓名：朱勇 学号： 12405701114 班级： 1205 指导教师姓名：江湘颜 评定成绩：
目录 1 设计任务书 (1) 2 电动机的选择与运动参数的计算 (3) 2.1电动机的选择 (3) 2.2传动比的分配 (3) 2.3传动装置的运动参数 (4) 3各齿轮的设计及计算 (5) 3.1、圆柱斜齿轮的减速设计 (5) 3.2、圆锥齿轮的减速设计 (10) 4 轴的设计计算 (14) 4.1、输入（高速）轴的设计 (14) 4.2、输出（低速）轴的设计 (20) 5 轴承的选择及计算 (26) 5.1、输入轴的轴承设计计算 (26) 5.2、输出轴的轴承设计计算 (26) 6 联轴器的选择 (27) 7 润滑与密封 (27) 8 其它附件的选择 (27) 9 设计小结 (29) 10 参考文献 (30)
一、设计任务书 传动系统图： 螺旋输送机传动系统简图 1-电动机；2--联轴器；3-单级圆柱齿轮减速器；4-联轴器； 5-开式圆锥齿轮传动；6-螺旋输送机 原始数据：输送机工作主轴功率KW 5.3=P 输送机工作轴转速 n=120r/min 工作条件：螺旋输送机连续运行、单向转动，启动载荷为名义载荷的1.25倍；工作时有中等冲击；螺旋输送机主轴转速 n 的允许误差%5±；二班制（每班8小时），要求减速器设计寿命为8年，大修期为2-3年，中批量生产；三相交流电源的电压为380/220V 。
二、电动机的选择与运动参数的计算 2 1电动机的选择 2.1.1 确定电动机的额定功率 确定传动的总效率η总；其443221ηηηηη???=总中1η、2η、3η、4η分别为 联轴器、一对锥齿轮、一对圆柱齿轮、球轴承的效率。查表可得： 99 .01 =η ， 95 .02 =η ， 97 .03 =η ， 98 .04 =η 7518 .098.097.095.099.0432=???=η总 工作时，电动机的输出功率为： = P d = P 总 η655.47518 .05 .3=KW 由表12-1可知，满P P d e ≥条件的Y 系列三相异步电动机额定功率P e 应取为 5.5KW 。 2.1.2、电动机型号的选择 由《机械设计课程设计》表3-2可知： 单级圆柱斜齿轮的传动比为3-5；开式圆锥齿轮的传动比为2-4；则总传动比的范围为6-20。所以电动机的转速范围为600-2000r/min 。 初步选择同步转速为1500r/min 和1000r/min 的电动机，由表12-1可知，对应于额定功率P e 为5.5KW 的电动机型号分别为Y132S-4型和Y132M2-6型，再根据表12-2中型号比较，选择Y132S-4型较为合理。 Y132S-4型三相异步电动机的额定功率 P e =5.5KW,满载转速 min 1440r n m =，同步转速为1500r/min ，电动机中心高为132mm ，轴伸出部分 用于装联轴器的直径和长度分别为D=38mm 和E=80mm 。 2.2传动比的分配 2.2.1、总传动比计算 由题目给定参数可知输送机工作轴转速min 120r n =， 12120 min /1440a === I r n n m
螺旋输送机设计技术参数手册 网站首页>>业界动态>>输送机械常识>>螺旋输送机设计技术参数手册我要投稿 时间：2010-9-11 17:05:07 文章来自于：(输送机械网) 2螺旋输送机主要设计参数分析 2.1输送量 输送量是衡量螺旋输送机生产能力的一个重要指标，一般根据生产需要给定，但它与其他参数密切相关。在输送物料时，螺旋轴径所占据的截面虽然对输送能力有一定的影响，但对于整机而言所占比例不大，因此，螺旋输送机的物料输送量可粗略按下式计算： 2.2螺旋轴转速 螺旋轴的转速对输送量有较大的影响。一般说来，螺旋轴转速加快，输送机的生产能力提高，转速过小则使输送机的输送量下降。但转速也不宜过高，因为当转速超过一定的极限值时，物料会因为离心力过大而向外抛，以致无法输送。所以还需要对转速n进行一定的限定，不能超过某一极限值。 当位于螺旋外径处的物料颗粒不产生垂直于输送方向的径向运动时，则它所受惯性离心力的最大值与其自身重力之间应有如下关系：
物料综合特性系数为经验数值。一般说来，根据物料性质，可将物料分成4类。第1类为流动性好、较轻且无磨琢性的物料；第2类为无磨琢性但流动性较第1类差的物料；第3类为粒度尺寸及流动性同第2类接近，但磨琢性较大的物料；第4类为流动性差且磨琢强烈的物料。各种物料的K值见表2。 螺旋叶片的直径通常制成标准系列，D=100,120,150,200,250,300,400,500和600 mm，目前发展到D=1000 mm，最大可达1250 mm。为限制规格过多过乱．国际标准化组织在系统研究、试验的基础上制订了螺旋输送机标准草案，规定螺旋直经采用R10基本系列优先数系。根据式(5)计算出来的D值应尽量圆整成标准直径（mm）。 2.4螺距 螺距不仅决定着螺旋的升角，还决定着在一定填充系数下物料运行的滑移面，所以螺距的大小直接影响着物料输送过程。输送量Q和直径D一定时，螺距改变，物料运动的滑移面随着改变，这将导致物料运动速度分布的变化。通常螺距应满足下列两个条件：即考虑螺旋面与物料的摩擦关系以及速度各分量间的适当分布关系两个条件，来确定最合理的螺距尺寸。 通常可按下式计算螺距： S=K,D (6) 对于标准的输送机，通常K,为0.8-1.0;当倾斜布置或输送物料流动性较差时K1≤0.8;当水平布置时，K1=0.8-1.O。 2.5螺旋轴直径 螺旋轴径的大小与螺距有关，因为两者共同决定了螺旋叶片的升角，也就决定了物料的滑移方向及速度分布，所以应从考虑螺旋面与物料的摩擦关系以及速度各分量的适当分布来确定最合理的轴径与螺距之间的关系。 一般轴径计算公式为： d=(0.2—0.35)D（7) 2.6填充系数 物料在料槽中的填充系数对物料的输送和能量的消耗有很大影响。当填充系数较小时，物料堆积高度较低，大部分物料靠近螺旋外侧，因而具有较高的轴向速度和较低的圆周速度，物料在输送方向上的运动要比圆周方向显著得多，运动的滑移面几乎平行于输送方向，这时垂直于输送方向的附加物料流减弱，能量消耗降低；相反，当填充系数较高时，物料运动的滑移面很陡，其在圆周方向的运动将比输送方向的运动强，
螺旋输送机技术规格及要求 1、概况 1.1工程概况：江西九二盐责任有限公司多品种食用盐螺旋输送机项目 1.2设备概况：螺旋输送机（含安装） 序号名称一般要求数量备注 1 螺旋输送机输送能力≧20t/h；进卸料点中心距L=24米；分 为三节；4个卸料点、1个进料点、1台材质316L；SEW减 速电机盖板≧3mm； 壳体≧4mm；芯轴≧ 5mm；叶片≧4mm； 2 螺旋输送机输送能力≧20t/h；进卸料点中心距L=1.5米； 1个卸料点、1个进料点4台 3 螺旋输送机输送能力≧20t/h；进卸料点中心距L=3.5米； 1个卸料点、1个进料点1台 4 螺旋输送机输送能力≧20t/h；进卸料点中心距L=1.0米； 1个卸料点、1个进料点1台 1.3供货周期：合同签订后35日内。 1.4设备设计、制造应符合ISO标准。 1.5投标人需要按本标书的要求完成设备的制造、运输、仓储、安装、产品保护、调试、试运行及售后服务工作，并按工作顺序提交所需的资料。投标人提供的设备必须先进、适用、可靠。 2、设计和运行条件 2.1输送物料概况：食用盐（Nacl) 名称干盐NaCl 粒度90%在0.15~0.8之间 堆积比重 1.25t/m3 堆积角（静）30° 物料温度≤800C 物料形状小颗粒状 流动性一般 吸湿性、腐蚀性强 环境温度-5～40℃ 工作方式24小时连续工作 2.2设计要求
2.2.1如投标人没有以书面形式对本招标书的所有条文提出异议，那么招标人可以认为投标人提供的产品已完全满足本招标书的要求。如有异议投标人应在投标书中以“对招标书的意见和对招标书的差异标题的专门章节中加以详细叙述。投标书要求采用中文书写，计量单位采用国际单位制。招标人拥有对本招标书的解释权，投标人如对本招标书内容有疑议的 条款均有责任向招标人询问，由于理解的偏差所引起的责任由投标人自行承担。投标人需说明保证产品质量的手段和措施。 2.3.2完整的螺旋输送机7台套，进出料阀由招标方提供，投标方进卸料点法兰需与招 标方阀门配对。 2.3.3螺旋输送机安置在+14米楼面的料仓上方，设备底标高约为14米。各卸料口下方对应一台料仓。螺旋输送机设备、支架由中标方提供并安装（支架316L材料）。 3、技术要求 3.1 螺旋输送机设备要求 3.1.1 投标人所供应的设备必须在设计上和制造上保证设计寿命5年安全、连续和有效的运行，不发生任何变形、振动、腐蚀。并在运行条件发生变化时不出现其他问题，所有设 备必须技术先进且经过实践检验。在此期间如发生缺陷,投标人应无偿提供配件并免费更换。 3.1.2投标人必须保证满足招标人提出的螺旋输送机性能设计参数，并在给定的运行条件下长期安全运行。 3.1.3保证在离螺旋输送机1米处噪声≤70dB(A)。 3.1.4螺旋输送机必须能适应－10～70℃的环境温度。 3.1.5 材料为316L不锈钢，与物料非接触部分为304不锈钢。与物料接触表面抛光到Ra0.4；与物料非接触表面抛光到Ra0.8。 3.1.6所有螺栓采用304不锈钢。 3.1.7减速机电机：K系列SEW，2t/h输送量的电机功率不小于15kw,15t/h输送量的电机功率不小于11Kw,转速不大于40r/min。 3.1.8螺输一个进料口，进料口长度约400mm，宽度长度约300mm，24米绞龙1条4个卸料口，1.5米绞龙1个卸料口。15t/h螺输3个卸料口，进料口除设备本体法兰外，还需 各配套一片法兰。 3.1.9配套提供的易损件均应采用质量可靠的产品，投标人应在投标文件中详细提供上 述配套件的厂家和产地，每台混合器应免费提供一套易损件。 3.1.10投标人需在投标文件中说明螺旋输送机是否需要设置检修设施。 3.1.11投标人应在标书中提供设备安装尺寸图及彩色照片。
LS型螺旋输送机设计说明书 目录 绪论 (2) 第1章螺旋输送机介绍 (3) 1.1 毕业设计的目的 (3) 1.2 毕业设计的任务 (3) 1.3螺旋输送机的基本现状 (4) 1.4螺旋输送机的工作原理及特点 (4) 1.5螺旋输送机的发展历史及趋势 (5) 1.6螺旋输送机的研究现状 (6) 第2章螺旋输送机的设计与参数选用 (7) 2.1产品特点 (7) 2.2主要部件结构特点 (7) 2.3螺旋输送机的具体设计 (7) 2.3.1 螺旋输送机的选型 (7) 2.3.2 螺旋输送机的设计计算 (10) 2.3.3 螺旋输送机外形及尺寸 (15) 2.3.4 螺旋输送机外形长度组合 (15) 2.3.5 螺旋输送机驱动装置 (15) 2.3.6 螺旋输送机轴承选择 (16) 2.3.7 螺旋输送机进出料口装置 (17) 第3章螺旋输送机的安装使用及维护 (18) 3.1 螺旋输送机安装技术条件 (18) 3.2 螺旋输送机的使用与维护 (18) 设计小结 (20) 参考文献 (21)
绪论 螺旋输送机是利用电机带动螺旋回转,推移物料以实现输送目的的机械,它能水平、倾斜或垂直输送,具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。本课题重点研究在与驱动装置的合理选择.驱动装置的合理给螺旋输送机的效率,稳定,安全性的提高大的作用. 本次毕业设计是关于输送机的设计。首先对输送机作了简单的概述；接着分析了输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。普通型输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。

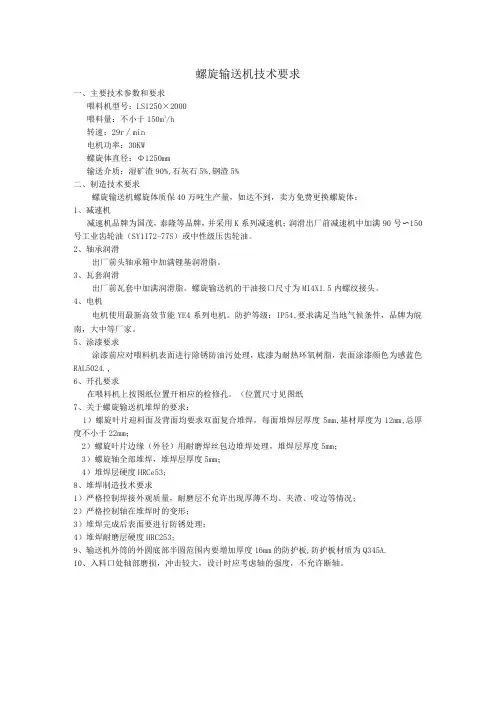

螺旋输送机技术要求 一、螺旋输送机介绍： ⑴、螺旋输送机俗称绞龙，适用于短距离水平或垂直输送粉状、粒状和小块状物料，不 适于输送易变质、粘性大、易结块的物料，使用环境温度通常为－20～50℃。 ⑵、螺旋输送机具有结构简单，造价低，密封性好等优点，但输送距离短，叶片和机壳 易磨损，能耗高，且物料易被压碎。 ⑶、螺旋输送机常用型号有：GX型、LS型和LC型。 1、GX型螺旋输送机：螺旋直径共有150、200、250、300、400、500、600mm等七种规 格，机身最短为3m，最长可达70m，级差为0.5m，根据不同现场需要可组成相应输送系统，用于水平或倾角小于20°的单向输送。 2、LS型螺旋输送机：LS型螺旋输送机是GX型螺旋输送机的换代产品，螺旋直径为100～ 1250mm，计有十一种规格，驱动方式有单端驱动和双端驱动两种形式；LS型螺旋输送机身长度每0.5m一档，根据不同现场需要可组成相应输送系统，与GX型螺旋输送机一样，用于水平或倾角小于20°的单向输送。 3、LC型垂直螺旋输送机：适宜于垂直或有较大倾角地输送粉状或粒状、粘性不大、松 散密度在0.5～1.3的干燥物料。LC型垂直螺旋输送机螺旋直径有200、250、315等几种定型规格，最大提升高度一般不超过8m，机身高度每0.5m一档，根据不同现场需要可组成相应提升输送系统。 ⑷、螺旋输送机按安装形式分：固定式螺旋输送机和移动式螺旋输送机。 ⑸、螺旋输送机按输送方向或工作转速分：水平慢速螺旋输送机、垂直快速螺旋输送机 和可弯曲螺旋输送机。 1、水平慢速螺旋输送机：其输送物料温度小于200℃，输送机倾角β小于20°，输送距 离一般小于40m，最大不超过70m。 2、垂直快速螺旋输送机：其输送物料温度小于80℃，垂直提升高度不超过8m。 3、可弯曲螺旋输送机：螺旋体由挠性轴和合成橡胶叶片组成，易弯曲，可根据现场或工 艺要求任意布置，进行空间输送。 ⑹、螺旋输送机机座安装形式有：地面支承安装、悬吊支承安装、通廊或地沟支承安装。 ⑺、螺旋输送机由六大部件组成：头节、中间节、尾节、驱动装置、进料装置、排料装 置等。 1、头节：主要有止推轴承、螺旋体、机壳等三部分，止推轴承是承受物料移动时的轴 向推力。当采用圆柱齿轮减速箱时，还要承受驱动装置附加的悬臂载荷。 2、中间节：主要有吊轴承、螺旋体和机壳，吊轴承支撑着螺旋轴，使螺旋正常工作。 3、尾节：主要有平轴承、螺旋体、吊轴承、机壳等四部分，平轴承不仅支撑尾部螺旋， 而且用以调整整台螺旋输送机在安装中，轴向长度的微量变化。 4、驱动装置：有电动机、减速器、联轴节等。 5、进料装置：用角钢和钢板焊成，与加料设备相联接，位于尾部上侧。 6、排料装置：有固定排料口、手推式排料口、齿条式排料口等三种不同型式。根据工
