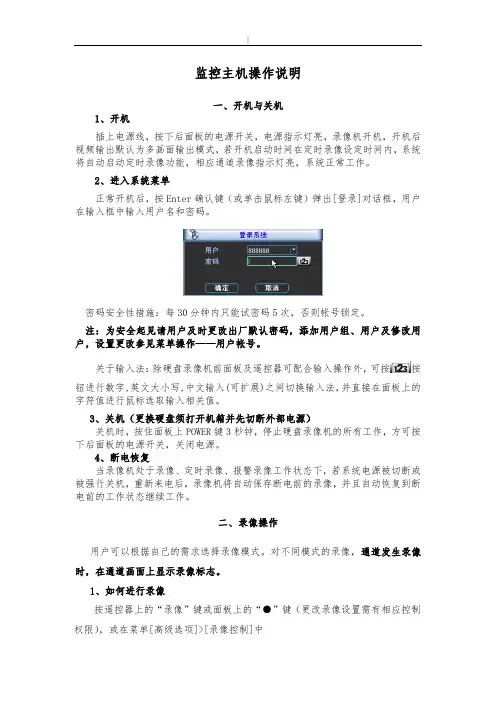

监控主机操作说明
一、开机与关机
1、开机
插上电源线，按下后面板的电源开关，电源指示灯亮，录像机开机，开机后视频输出默认为多画面输出模式，若开机启动时间在定时录像设定时间内，系统将自动启动定时录像功能，相应通道录像指示灯亮，系统正常工作。
2、进入系统菜单
正常开机后，按Enter确认键（或单击鼠标左键）弹出[登录]对话框，用户在输入框中输入用户名和密码。
密码安全性措施：每30分钟内只能试密码5次，否则帐号锁定。
注：为安全起见请用户及时更改出厂默认密码，添加用户组、用户及修改用户，设置更改参见菜单操作——用户帐号。
关于输入法：除硬盘录像机前面板及遥控器可配合输入操作外，可按按钮进行数字,英文大小写,中文输入(可扩展)之间切换输入法，并直接在面板上的字符值进行鼠标选取输入相关值。
3、关机（更换硬盘须打开机箱并先切断外部电源）
关机时，按住面板上POWER键3秒钟，停止硬盘录像机的所有工作，方可按下后面板的电源开关，关闭电源。
4、断电恢复
当录像机处于录像、定时录像、报警录像工作状态下，若系统电源被切断或被强行关机，重新来电后，录像机将自动保存断电前的录像，并且自动恢复到断电前的工作状态继续工作。
二、录像操作
用户可以根据自己的需求选择录像模式。对不同模式的录像，通道发生录像时，在通道画面上显示录像标志。
1、如何进行录像
按遥控器上的“录像”键或面板上的“●”键（更改录像设置需有相应控制权限），或在菜单[高级选项]>[录像控制]中
查看录像菜单中各通道的状态，对应的通道下反显“●”，则为选中的通道
手动：设置通道录像可根据用户实际需要设置，也可全部设置为录像或不录像，即使“全”处于“●”状态进行状态设置。
自动：设置通道录像由定时界面里设置的定时、动态检测和报警的设置条
件进行录像。
关闭：将关闭所有录像，也不允许任何录像产生。
用户选择需要设置的通道号和状态进行设置，按确认键保存设置，取消则退
出。
三、录像功能操作
1、如何实现录像回放操作，包括快速检索回放和列表检索回放
视频显示窗口 备份复选框
2、查看录像回放时如何实现文件备份
在文件列表框中选择用户需要备份的文件，在列表框中打“ ”可复选（可在两个通道同时选择需要备份的文件），再点击备份按钮，出现备份操作菜单，单击备份按钮即可，用户也可在备份操作菜单中取消不想备份的文件（在要取消的文件列表框前取消“ ”）（单通道显示列表数为32）。
