引言 在现代化的工业生产中，电流、电压、温度、压力、流量、流速和开关量都是常用的主要被控参数。例如：在冶金工业、化工生产、电力工程、造纸行业、机械制造和食品加工等诸多领域中，人们都需要对各类加热炉、热处理炉、反应炉和锅炉中的温度进行检测和控制。采用MCS-51单片机来对温度进行控制，不仅具有控制方便、组态简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大提高产品的质量和数量。因此，单片机对温度的控制问题是一个工业生产中经常会遇到的问题。本文以它为例进行介绍，希望能收到举一反三和触类旁通的效果。 1硬件电路设计 以热电偶为检测元件的单片机温度控制系统电路原理图如图1所示。 1.1 温度检测和变送器 温度检测元件和变送器的类型选择与被控温度的范围和精度等级有关。镍铬/镍铝热电偶适用于 0℃-1000℃的温度检测范围，相应输出电压为0mV-41.32mV。 变送器由毫伏变送器和电流/电压变送器组成：毫伏变送器用于把热电偶输出的0mV-41.32mV变换成4mA-20mA的电流；电流/电压变送器用于把毫伏变送器输出的4mA-20mA电流变换成0-5V的电压。 为了提高测量精度，变送器可以进行零点迁移。例如：若温度测量范围为500℃-1000℃，则热电偶输出为20.6mV-41.32mV，毫伏变送器零点迁移后输出4mA-20mA范围电流。这样，采用8位A/D转换器就可使量化温度达到1.96℃以内。 1.2接口电路 接口电路采用MCS-51系列单片机8031，外围扩展并行接口8155，程序存储器EPROM2764，模数转换器ADC0809等芯片。 由图1可见，在P2.0=0和P2.1=0时，8155选中它内部的RAM工作；在P2.0=1和P2.1=0时，8155选中它内部的三个I/O端口工作。相应的地址分配为： 0000H - 00FFH 8155内部RAM 0100H 命令/状态口 0101H A 口 0102H B 口 0103H C 口 0104H 定时器低8位口 0105H 定时器高8位口 8155用作键盘/LED显示器接口电路。图2中键盘有30个按键，分成六行（L0-L5）五列（R0-R4），只要某键被按下，相应的行线和列线才会接通。图中30个按键分三类：一是数字键0-9，共10个；二是功能键18个；三是剩余两个键，可定义或设置成复位键等。为了减少硬件开销，提高系统可靠性和降低成本，采用动态扫描显示。A口和所有LED的八段引线相连，各LED的控制端G和8155C口相连，故A口为字形口，C口为字位口，8031可以通过C口控制LED是否点亮，通过A口显示字符。

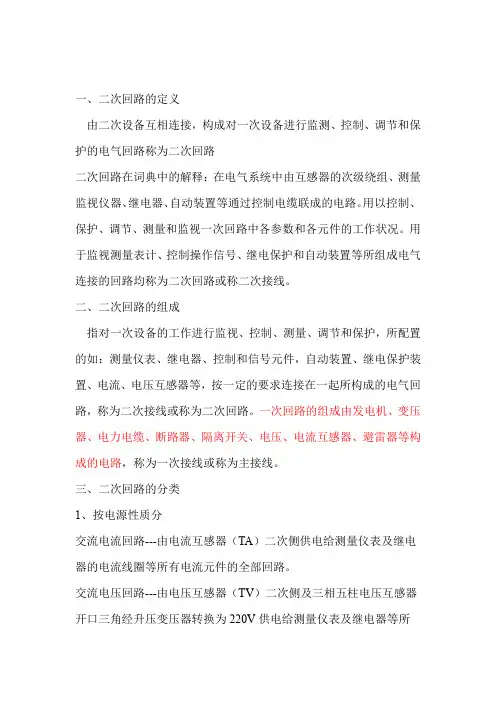

一、二次回路的定义 由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路 二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。 二、二次回路的组成 指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。 三、二次回路的分类 1、按电源性质分 交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。 交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路---使用所变输出经变压、整流后的直流电源。 蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。 2、按用途区分 测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。 操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。 信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。 四、二次回路识图 常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。 1、看图 A、"先看一次，后看二次"。一次：断路器、隔离开关、电流、电压互感器、变压器等。了解这些设备的功能及常用的保护方式，如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理；再查找一、二次设备的转换、传递元件，一次变化对二次变化的影响等。 B、"看完交流，看直流"。指先看二次接线图的交流回路，以及电气量变化的特点，再由交流量的"因"查找出直流回路的"果"。一般交流回路较简单。
单片机：交通灯课程设计（一） 目录 摘要--------------------------------------------------------- 1 1.概述 -------------------------------------------------------- 2 2.硬件设计----------------------------------------------------- 3 2.1单片机及其外围--------------------------------------------3 2.1.1单片机的选择-----------------------------------------3 2.1.2单片机的特点及其应用范围----------------------------- 3 2.1.3存储器的扩展----------------------------------------- 4 2.1.4内存的扩展------------------------------------------- 6 2.1.5MCS-52的I/O接口扩展--------------------------------- 8 2.2电路部分--------------------------------------------------11 2.2.1元器件选用-------------------------------------------11 2.2.2电路完成功能-----------------------------------------13 3.软件设计------------------------------------------------------15 3.1软件概述-------------------------------------------------15 3.2汇编语言指令说明-----------------------------------------16 3.3定时/计数器的原理----------------------------------------16 3.3.1定时/计数器的概述-----------------------------------16 3.3.2 8255A片选及各端口地址-------------------------------18 3.3.3信号控制码------------------------------------------18 3.3.4工作方式寄存器--------------------------------------19 3.3.5定时/计数器初值及定时器T0的工作方式----------------20
AD0809在51单片机中的应用 我们在做一个单片机系统时，常常会遇到这样那样的数据采集，在这些被采集的数据中，大部分可以通过我们的I/O口扩展接口电路直接得到，由于51单片机大部分不带AD转换器，所以模拟量的采集就必须靠A/D或V/F实现。下现我们就来了解一下AD0809与51单片机的接口及其程序设计。 1、AD0809的逻辑结构 ADC0809是8位逐次逼近型A/D转换器。它由一个8路模拟开关、一个地址锁存译码器、一个A/D转换器和一个三态输出锁存器组成（见图1）。多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用A/D转换器进行转换。三态输出锁器用于锁存A/D转换完的数字量，当OE端为高电平时，才可以从三态输出锁存器取走转换完的数据。
2、AD0809的工作原理 IN0－IN7：8条模拟量输入通道 ADC0809对输入模拟量要求：信号单极性，电压围是0－5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。 地址输入和控制线：4条 ALE为地址锁存允许输入线，高电平有效。当ALE线为高电平时，地址锁存与译码器将A，B，C三条地址线的地址信号进行锁存，经译码后被选中的通道
的模拟量进转换器进行转换。A，B和C为地址输入线，用于选通IN0－IN7上的一路模拟量输入。通道选择表如下表所示。 C B A 选择的通道 0 0 0 IN0 0 0 1 IN1 0 1 0 IN2 0 1 1 IN3 1 0 0 IN4 1 0 1 IN5 1 1 0 IN6 1 1 1 IN7 数字量输出及控制线：11条 ST为转换启动信号。当ST上跳沿时，所有部寄存器清零；下跳沿时，开始进行A/D转换；在转换期间，ST应保持低电平。EOC为转换结束信号。当EOC为高电平时，表明转换结束；否则，表明正在进行A/D转换。OE为输出允许信号，用于控制三条输出锁存器向单片机输出转换得到的数据。OE＝1，输出转换得到的数据；OE＝0，输出数据线呈高阻状态。D7－D0为数字量输出线。 CLK为时钟输入信号线。因ADC0809的部没有时钟电路，所需时钟信号必须由外界提供，通常使用频率为500KHZ， VREF（＋），VREF（－）为参考电压输入。
51单片机的若干电路原理图 单片机 2007-10-23 20:36:31 阅读198 评论0 字号：大中小订阅 利用下面这些原理图，就可以自己动手做个简单的实验板啦~~~~ 1 外接电源供电电路及电源指示灯 在单片机实训板上为系统设计了一个外接电源供电电路，这个电源电路具备两种电源供电方式：一种是直接采用PC的USB接口5V直流电源给实训板供电，然后在电源电路中加入一个500mA电流限制的自恢复保险丝给PC的USB电源提供了保护的作用；另一种是采用小型直流稳压电源供电，输出的9V直流电源加入到电源电路中，通过LM7805稳压芯片的降压作用，给实训板提供工作所需的5V电源。 如图2.4所示为采用LM7805稳压芯片进行降压供电的电源电路。 图2.4 外接电源供电电路 同时，为了显示外接电源给实训板提供了电源，在系统中增加了电源指示灯电路，如图2.5。 发光二极管工作在正常工作状态时，流过LED的电流只需要5～10mA左右就行，在电路中采用白发红高亮LED，所以可以取5mA左右
的电流值，通过计算，可知：连接LED的限流电阻的阻值可以采用680Ω。 图2.5 电源指示灯电路 2 系统复位电路 复位是单片机的初始化操作，只要给RESET引脚加上2个机器周期以上的高电平信号，即可使单片机复位。除了进入系统的正常初始化之外，当程序运行出错或是操作错误使系统处于死锁状态时，为了摆脱死锁状态，也需要按复位键重新复位。 在系统中，为了实现上述的两项功能，采用常用的按键电平复位电路，如图2.6所示。 2.6 按键电平复位电路 从途中可以看出，当系统得到工作电压的时候，复位电路工作在上电自动复位状态，通过外部复位电路的电容充电来实现，只要Vcc
二次线路控制图 This model paper was revised by the Standardization Office on December 10, 2020
1.二次线路控制图 常规电动机起动、停止需用两个按钮，在多点控制中，则需按钮引线较多。利用一个按钮多点远程控制电动机的起停，则可简化控制线路又节省导线。如图所示，其工作原理是：起动时．按下按钮AN，继电器1J线圈得电吸合，1J常开触点闭合，交流接触器C线圈通电，C吸合并自锁．电动机起动。C的常开辅助触头闭合，常闭辅助肋头断开．这时，继电器2J的线圈因1J的常闭触点已断开而不能通电，所以2J不能吸合。松开按钮AN，因C已自锁，所以交流接触器C仍吸合，电动机继续运转。但这时1J因AN放松而断电释放，其常闭触点复位，为接通2J作好准备。在第二次按下按钮AN，这时继电器1J线圈通路被C常闭触头切断，所以U不会吸合，而2J线圈通电吸合。2J吸合后，其常闭触点断开，切断C线圈电源，C断电释放，电动机停转。 2.接触器控制电机线路 具有自锁功能的电机控制线路，如图所示，当起动电动机时合上电源开关HK，按下起动按钮酗，接触器C线圈获电，C主触点闭合使电动机M运转；松开QA，由于接触器C常开辅助触点闭合自锁，控制电路仍保持接通，电动机M继续运转。停止时，按TA接触器C 线圈断电．C主触点断开，电动机M停转，同时自保持辅助触点分断。具有自锁的正转控制线路的重要特点是它具有欠压与失压(零压)保护作用。 有很多生产机械因负载过大、操作频繁等原因，使电动机定子绕组中长时间流过较大的电流，有时熔断器在这种情况下尚未及时熔断，以致引起定子绕组过热，影响电动机的使用寿命．严重的甚至烧坏电动机。因此，对电动机还必须实行过载保护。本线路具有热继电保护功能，当电动机过载时．主回路热继电器RJ所通过的电流超过额定电流值，使RJ 内部发热，其内部双金屑片弯曲，推动RJ常闭触点断开，接触器C的线圈断电释放，电
单片机：交通灯课程设计（一）(2007-04-21 13:28:54) 目录 摘要--------------------------------------------------------- 1 1.概述 -------------------------------------------------------- 2 2.硬件设计----------------------------------------------------- 3 2.1单片机及其外围--------------------------------------------3 2.1.1单片机的选择-----------------------------------------3 2.1.2单片机的特点及其应用范围----------------------------- 3 2.1.3存储器的扩展----------------------------------------- 4 2.1.4内存的扩展------------------------------------------- 6 2.1.5MCS-52的I/O接口扩展--------------------------------- 8 2.2电路部分--------------------------------------------------11 2.2.1元器件选用-------------------------------------------11 2.2.2电路完成功能-----------------------------------------13 3.软件设计------------------------------------------------------15 3.1软件概述-------------------------------------------------15 3.2汇编语言指令说明-----------------------------------------16 3.3定时/计数器的原理----------------------------------------16 3.3.1定时/计数器的概述-----------------------------------16 3.3.2 8255A片选及各端口地址-------------------------------18 3.3.3信号控制码------------------------------------------18 3.3.4工作方式寄存器--------------------------------------19 3.3.5定时/计数器初值及定时器T0的工作方式----------------20
10K V开关柜二次接线 图解

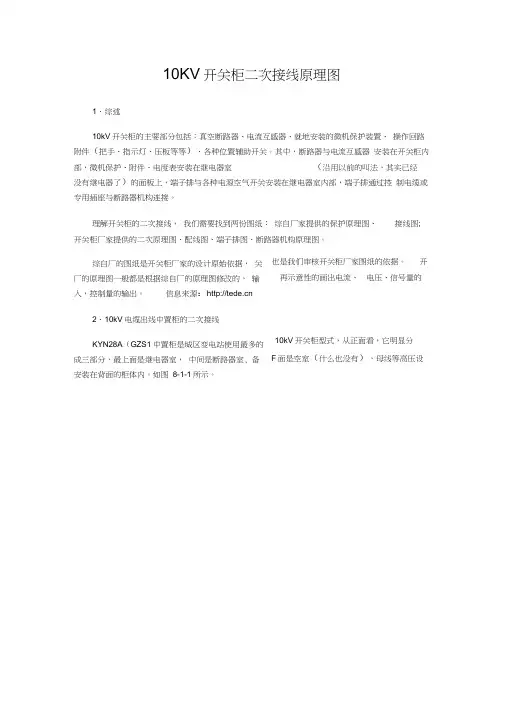

10KV开关柜二次接线图解 时间:2011-03-30 1、综述 10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。 理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。 综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。 2、10kV电缆出线中置柜的二次接线 KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。如图8-1-1所示。
图8-1-1 2.1继电器室 继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。 2.2断路器室
单片机的电路原理 单片机技术自发展以来已走过了近20年的发展路程。单片机技术的发展以微处理器(MPU)技术及超大规模集成电路技术的发展为先导，以广泛的应用领域拉动，表现出较微处理器更具个性的发展趋势。小到遥控电子玩具，大到航空航天技术等电子行业都有单片机应用的影子。针对单片机技术在电子行业自动化方面的重要应用，为满足广大学生、爱好者、产品开发者迅速学会掌握单片机这门技术，于是产生单片机实验板普遍称为单片机开发板、也有单片机学习板的称呼。比较有名的例如电子人DZR-01A单片机开发板。 单片机开发板是用于学习51、STC、AVR型号的单片机实验设备。根据单片机使用的型号又有51单片机开发板、STC单片机开发板、AVR单片机开发板。常见配套有硬件、实验程序源码、电路原理图、电路PCB图等学习资料。例如电子人单片机开发板，针对部分学者需要特别配套有VB上位机软件开发,游戏开发等教程学习资料。开发此类单片机开发板的公司一般提供完善的售后服务与技术支持。单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。相当于一个微型的计算机，和计算机相比，单片机只缺少了I/O设备。概括的讲：一块芯片就成了一台计算机。它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。同时，学习使用单片机是了解计算机原理与结构的最佳选择。单片机的使用领域已十分广泛，如智能仪表、实时工控、通讯设备、导航系统、家用电器等。各种产品一旦用上了单片机，就能起到使产品升级换代的功效，常在产品名称前冠以形容词——“智能型”，如智能型洗衣机等。 单片机（Microcontrollers）诞生于1971年，经历了SCM、MCU、SoC三大阶段，早期的SCM单片机都是8位或4位的。其中最成功的是INTEL的8051，此后在8051上发展出了MCS51系列MCU系统。基于这一系统的单片机系统直到现在还在广泛使用。随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。90年代后随着消费电子产品大发展，单片机技术得到了巨大提高。随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。 而传统的8位单片机的性能也得到了飞速提高，处理能力比起80年代提高了数百倍。高端的32位Soc单片机主频已经超过300MHz，性能直追90年代中期的专用处理器，而普通的型号出厂价格跌落至1美元，最高端的型号也只有10美元。当代单片机系统已经不再只在裸机环境下开发和使用，大量专用的嵌入式操作系统被广泛应用在全系列的单片机上。而在作为掌上电脑和手机核心处理的高端单片机甚至可以直接使用专用的Windows和Linux操作系统。 常见配套资源如下： 1、硬件实验板及其配件如：连接线、CPU芯片、流水灯、点阵显示、ds18b20温度检测、彩色TFT液晶屏，SD卡，游戏开发（推箱子游戏）、收音机、mp3解码等。 2、实验程序源码，包含汇编源程序、C语言源程序。 3、电路原理图、PCB电路图。 4、实验手册、使用手册。 5、针对单片机开发板的详细讲解视频。 6、附加PCB设计制作、VB软件开发等计算机学习资料 1、8个LED灯，可以练习基本单片机IO操作，在其他程序中可以做指示灯使用。
单片机各种复位电路原理 复位电路的作用 在上电或复位过程中，控制CPU的复位状态：这段时间内让CPU保持复位状态，而不是 一上电或刚复位完毕就工作，防止CPU发出错误的指令、执行错误操作，也可以提高电磁 兼容性能。 无论用户使用哪种类型的单片机,总要涉及到单片机复位电路的设计。而单片机复位电路设 计的好坏,直接影响到整个系统工作的可靠性。许多用户在设计完单片机系统,并在实验室调试成功后,在现场却出现了“死机”、“程序走飞”等现象,这主要是单片机的复位电路设计不可 靠引起的。 基本的复位方式 单片机在启动时都需要复位，以使CPU及系统各部件处于确定的初始状态，并从初态开始 工作。89系列单片机的复位信号是从RST引脚输入到芯片内的施密特触发器中的。当系统处于正常工作状态时，且振荡器稳定后，如果RST引脚上有一个高电平并维持2个机器周期(24个振荡周期)以上，则CPU就可以响应并将系统复位。单片机系统的复位方式有：手动按钮复位和上电复位 1、手动按钮复位 手动按钮复位需要人为在复位输入端RST上加入高电平（图1）。一般采用的办法是在RST 端和正电源Vcc之间接一个按钮。当人为按下按钮时，则Vcc的+5V电平就会直接加到RST端。手动按钮复位的电路如所示。由于人的动作再快也会使按钮保持接通达数十毫秒， 所以，完全能够满足复位的时间要求。
图1 图2 2 、上电复位 AT89C51 的上电复位电路如图 2 所示，只要在RST 复位输入引脚上接一电容至Vcc 端，下接一个电阻到地即可。对于CMOS 型单片机，由于在RST 端内部有一个下拉电阻，故可将外部电阻去掉，而将外接电容减至1μF。上电复位的工作过程是在加电时，复位电路通 过电容加给RST 端一个短暂的高电平信号，此高电平信号随着Vcc 对电容的充电过程而 逐渐回落，即RST 端的高电平持续时间取决于电容的充电时间。为了保证系统能够可靠地 复位，RST 端的高电平信号必须维持足够长的时间。上电时，Vcc 的上升时间约为10ms ，而振荡器的起振时间取决于振荡频率，如晶振频率为10MHz ，起振时间为1ms ；晶振频率为1MHz ，起振时间则为10ms 。在图 2 的复位电路中，当Vcc 掉电时，必然会使RST 端电压迅速下降到0V 以下，但是，由于内部电路的限制作用，这个负电压将不会对器件产生 损害。另外，在复位期间，端口引脚处于随机状态，复位后，系统将端口置为全“l态”。如果系统在上电时得不到有效的复位，则程序计数器PC 将得不到一个合适的初值，因此，CPU 可能会从一个未被定义的位置开始执行程序。 2 、积分型上电复位 常用的上电或开关复位电路如图 3 所示。上电后，由于电容C3 的充电和反相门的作用，使RST 持续一段时间的高电平。当单片机已在运行当中时，按下复位键K 后松开，也能使RST 为一段时间的高电平，从而实现上电或开关复位的操作。 根据实际操作的经验，下面给出这种复位电路的电容、电阻参考值。 图3 中：C：＝1uF ，Rl＝lk ，R2＝10k
电气二次接线图和原理图轻松看懂 一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。 二次接线图的内容 二次接线图是由二次设备所组成的低压回路。它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。 二次接线图的分类 二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。 （1）原理图 凡表示动作原理的二次接线图统称为原理图。由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。 b、展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。它们在图中并不位于一起，而是分散在有关回路中。 （2）安装图 根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。 安装图包括屏面布置图和屏后接线图。屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。 二次接线图中常用的图形符号 二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验
对310主装置变电所高压二次回路电机原理图分析： 1、端子101、123为DCS允许开车信号（但启动不起来电机），123、103为RQ(高压软启动柜) 允许开车信号。若DCS和RQ均没有此要求，可以用线短接掉，直接跨接过去。 2、一般在高压柜上做控制回路实验，高压柜上转换开关有三个位置，一个是远控，及现场操作柱分合闸；临外两个是柜子上手动合闸、分闸。-S9和-S8为真空断路器位置开关，当断路器小车不推入工作室内时，-S9为常闭，-S8为常开，及只能在高压柜上手动分合闸。若断路器小车工作室内。则-S9断开，-S8闭合，及此时手合回路断开，操作柱合闸回路打通，高压柜上这个时候就不能再进行合分闸，只能在现场操作柱进行分合闸。若要在不送电（小车不摇入柜内）的情况下现场操作柱上做分合闸实验，此时只需将105、113短接。 3、-S3为储能电机辅助接点，及断路器储能电机一旦储能，-S3又常开闭合，从而为打通合闸回路做准备。 4、若小车摇入高压柜内，高压柜上转换开关打到远控，则现场操作柱启停电机，若此时操作柱上转换开关打到就地，则直接在操作柱上分合闸。SST按下，电流从控制小母线+KM流经101、123、103、10 5、此时闭合的-S9、115、C13，再经二极管开始进入合闸回路，最后流进-KM，合闸回路就此得电，合闸线圈Y9得电，从而使得真空断路器合闸，将高压电送入现场电机。此时原先闭合的-S1分开，与其在跳闸回路的常开接点此时闭合，及合闸回路断开，跳闸回路做打通准备，也就是断路器做好跳闸的准备。若操作柱上转换开关打到远方，
及DCS合闸，及104、105之间的DCS继电器闭合，同样可以把高压柜合闸回路打通，从而合闸线圈得电，高压断路器合闸。 5、高压柜上转换开关打到远控，操作柱分闸，电流从控制小母线+KM 流经101、109、133、C12，在经二极管开始进入跳闸回路，最后流进-KM，跳闸回路就此得电，跳闸线圈Y1得电，从而使得真空断路器实现分闸，现场电机失电停运。另外在高压柜、DCS、软起柜RQ 上均能打通跳闸回路，实现跳闸。 6、KRC、KRT为遥合、遥跳，及在中控室工程师站操作台上控制合分闸。 7、若合闸后此时柜内有短路故障，微机保护器保护跳闸，同时短路电流瞬间使得电流继电器KLT.A得电，由于短路电流时瞬间的，此回路无法自保持，防跳回路里的KLT.A常开点闭合，电压继电器得电，KLT.A常开点闭合自锁，接通防跳回路，此时实现高压柜防跳。及将故障处理完毕后高压柜才能再次合闸。 8、机旁加热器控制回路中的断路器位置开关-S1为常闭，及高压电机在不启功运行的情况下控制回路是打通的，及此时加热器可以工作。若电机启动运行控制回路是断开的，及此时加热器不能投用。 9、高低压柜去DCS的电流信号以及DCS反馈给电器柜的电流信号均要为4~20mA的电流信号。及在电流不输出时测得电流应为4mA，当反馈电流为设定最大值时，测得电流应为20mA。 10、在进行高压柜内母排的耐压试验时，要将与母排相连的避雷器断开、控制回路短接掉，防止耐压击穿避雷器，烧坏控制回路。
一、P0端口的结构及工作原理 P0端口8位中的一位结构图见下图： 由上图可见，P0端口由锁存器、输入缓冲器、切换开关、一个与非门、一个与门及场效应管驱动电路构成。再看图的右边，标号为引脚的图标，也就是说引脚可以是到的任何一位，即在P0口有8个与上图相同的电路组成。 下面，我们先就组成P0口的每个单元部份跟大家介绍一下： 先看输入缓冲器：在P0口中，有两个三态的缓冲器，在学数字电路时，我们已知道，三态门有三个状态，即在其的输出端可以是高电平、低电平，同时还有一种就是高阻状态（或称为禁止状态），大家看上图，上面一个是读锁存器的缓冲器，也就是说，要读取D锁存器输出端Q的数据，那就得使读锁存器的这个缓冲器的三态控制端（上图中标号为‘读锁存器’端）有效。下面一个是读引脚的缓冲器，要读取引脚上的数据，也要使标号为‘读引脚’的这个三态缓冲器的控制端有效，引脚上的数据才会传输到我们单片机的内部数据总线上。 D锁存器：构成一个锁存器，通常要用一个时序电路，时序的单元电路在学数字电路时我们已知道，一个触发器可以保存一位的二进制数（即具有保持功能），在51单片机的32根I/O口线中都是用一个D 触发器来构成锁存器的。大家看上图中的D锁存器，D端是数据输入端，CP是控制端（也就是时序控制信号输入端），Q是输出端，Q非是反向输出端。
对于D触发器来讲，当D输入端有一个输入信号，如果这时控制端CP没有信号（也就是时序脉冲没有到来），这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的。如果时序控制端CP的时序脉冲一旦到了，这时D端输入的数据就会传输到Q及Q非端。数据传送过来后，当CP时序控制端的时序信号消失了，这时，输出端还会保持着上次输入端D的数据（即把上次的数据锁存起来了）。如果下一个时序控制脉冲信号来了，这时D端的数据才再次传送到Q端，从而改变Q端的状态。 多路开关：在51单片机中，当内部的存储器够用（也就是不需要外扩展存储器时，这里讲的存储器包括数据存储器及程序存储器）时，P0口可以作为通用的输入输出端口（即I/O）使用，对于8031（内部没有ROM）的单片机或者编写的程序超过了单片机内部的存储器容量，需要外扩存储器时，P0口就作为‘地址/数据’总线使用。那么这个多路选择开关就是用于选择是做为普通I/O口使用还是作为‘数据/地址’总线使用的选择开关了。大家看上图，当多路开关与下面接通时，P0口是作为普通的I/O口使用的，当多路开关是与上面接通时，P0口是作为‘地址/数据’总线使用的。 输出驱动部份：从上图中我们已看出，P0口的输出是由两个MOS管组成的推拉式结构，也就是说，这两个MOS管一次只能导通一个，当V1导通时，V2就截止，当V2导通时，V1截止。 与门、与非门：这两个单元电路的逻辑原理我们在第四课数字及常用逻辑电路时已做过介绍，不明白的同学请回到第四节去看看。
10KV开关柜二次接线原理 1、综述 10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件(把手、指示灯、压板等等)、各种位置辅助开关。其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室(沿用以前的叫法，其实已经没有继电器了)的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。 理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图;开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。 综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。 2、10kV电缆出线中置柜的二次接线 KYN28A(GZS1)中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室(什么也没有)，母线等高压设备安装在背面的柜体内。如图8-1-1所示。
图8-1-1 2.1继电器室 继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯(合位红灯、分位绿灯、储能完成黄灯);继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流)。图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。 2.2断路器室 10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。为了搞明白二次回路，我们需要对操作过程进行一定的了解。 中置柜断路器手车有三个位置：断开、试验、运行(需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座)。正常运行时，断路器手车在运行位置，断路器在合闸位置，二次线插头与插座联接;手动跳闸后，断路器在分闸状态、手车在 运行位置;用专用摇把将断路器手车摇出，至试验位置，可以将二次插头拔下(手车在运行位
直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1 不同点接地危害图----------------------------------------------------------2 带有灯光监视的断路器控制回路(电磁操动机构)--------------------3 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作的事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线的横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动的过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------24
首页 | 行业黑名单 | 委托交易 | 帮助 | English IC 库存(103815364条 ) PDF 资料(329万) IC 价格 IC 求购 资讯 技术资料 采购IC ？下载Datasheet ？上维库，维库电子市场网，中国最大的IC 采购和资料下载平台！ 基于单片机及VC++的步进电机控制系统设计 摘 要：步进电机作为机电一体化产品的执行元件，具有控制简便、定位准确等特点。本文 设计了一种基于AT89S52 单片机和VC++的步进电机控制系统，给出了系统结构框图、硬 件电路图、软件设计流程图。所设计系统可以通过上位机或下位机4*4 键盘输入指令，实现 对步进电机的基本控制，并利用上位机及LCD 实时显示步进电机的运行状态。该设计方案 具有较高通用性和灵活性，开发成本较低，同时随着技术进一步改进，可以直接应用到包装 机械或其他机械设备中，有很强实用性。 1 引言 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下， 电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给 电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周 期性的误差而无累积误差，使得在速度、位置等控制领域，用步进电机来控制变的非常的简 单[1] 。本文设计了一种基于AT89S52 单片机和VC++的步进电机控制系统，可以实现对步进 电机的基本控制及状态实时显示。 2 系统组成 使用、控制步进电机必须由环形脉冲源、功率放大电路等部分组成控制系统，脉冲信号 一般由单片机或CPU 产生，一般脉冲信号的占空比为0.3-0.4左右，电机转速越高，占空比则 越大。功率放大是驱动系统最为重要的部分。步进电机在一定转速下的转矩取决于它的动态 平均电流而非静态电流，平均电流越大，电机力矩越大，要达到平均电流大，这就需要驱动 系统尽量克服电机的反电势。因而不同的场合采取不同的驱动方式。到目前为止，驱动方式 一般有以下几种：恒压、恒压串电阻、高低压驱动、恒流等[2]。 本文设计系统中，脉冲信号由单片机AT89S52产生并分配给步进电机各相，功率放大部分由驱动电路完成，系统结构框图如图1所示。 本文所设计系统中，步进电机模块采用35BY48S03永磁式步进电机，用户利用4*4键盘或上位机的控制界面实现指令输入，采用上位机或1602字符型液晶模块实时显示运行状态。 3 硬件设计 3.1 单片机最小系统电路
低压配电柜二次接线流程 一、按照原理图来了，不在同一位置的的要上端子，千万不要一个端子接3根线。查错就不是那么查了，只能按照原理图来一个个对。 1、导线横截面的选用 市电（交流220V）电压回路的线用1.5平方毫米的；电流回路用2.5平方毫米的。蓄电池一般用1.5平方毫米就可以。 2、接线时候，要检查好导线两端的信号是否对应，以免造成不必要的错误。 3、最主要的是看明白原理图及接线图。 二、如果是新手要先审图，整理一条自己的思路，而且还可以检查一下图纸有没有问题，不懂的地方可以先弄明白，这样有利于做线。然后才开始接线。整个接线的过程都需要细心，当然，如果你是老手的话，就不用说这么多了。 施工人员应认真阅读并熟悉二次线符号，要将二次接线图与原理图进行核对，确保接线图正确无误。 对二次接线施工的要求：按图施工，接线正确；导线与电气元件采用螺栓连接、插接、焊接或压接等，均应牢固可靠，接线良好；配线整齐清晰、美观；导线绝缘良好，无损伤；柜内导线不应有接头；回路编号正确，字迹清晰。 电缆芯线截面的选择还应符合下列要求： （1）电流回路：应使电流互感器的工作准确等级，此时，如无可靠根据，可按断路器的电流容量确定最大短路电流。 （2）电压回路：当全部保护装置和安全自动装置动作时（考虑到发展，电压互感器的负荷最大时），电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3%。 （3）操作回路：在最大负荷下，操作母线至设备的电压降，不应超过10%额定电压。 三、电流互感器二次绕组不允许开路。电压互感器二次侧不允许短路 二次接线前，应熟悉一下图纸： 1、原理图。（表示各回路的工作原理和相互作用。图纸不久表示出二次回路中各元件的连接方式，而且还表示出与一次回路有关的联系） 2、展开图 3、端子排图 4、安装接线图 没有界限所谓一次线，就是母线（总空开到分开关或都到接触器继电器等那三根ABC）二次线，接电压表，电流表，互感器，脱扣器等这些叫二次线（负载很小）配电箱二次接线一般指的是有控制系统的配电箱，二次接线指的就是控制系统接线，不过这种配电箱都比较大，严格的应该叫做配电柜了。 一般配电箱没有什么二次接线，有的只是电源进线和出线。 简单可靠安全的自动合闸装置_电路图 装置主要功能是：当外线停电后，来电时，按设定时间延时启动电动开关自动合闸。完成无人职守自动合闸送电；检修停电和事故停电，自合电路不工作，只有外线停电才起作用；可以手动关闭和投入。特点是简单可靠。成本低，易安装。 工作原理 见接线图，电源与原电动开关用同一电源。
