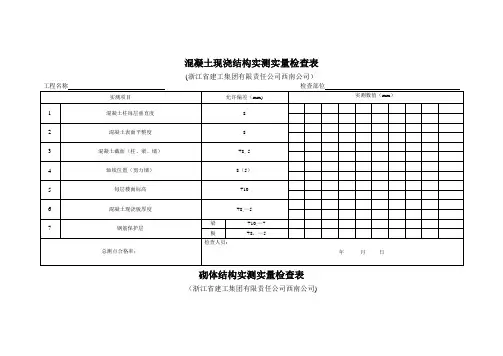

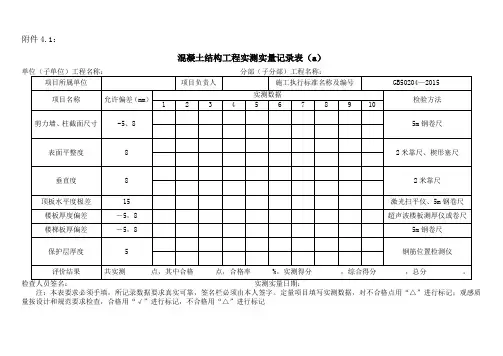

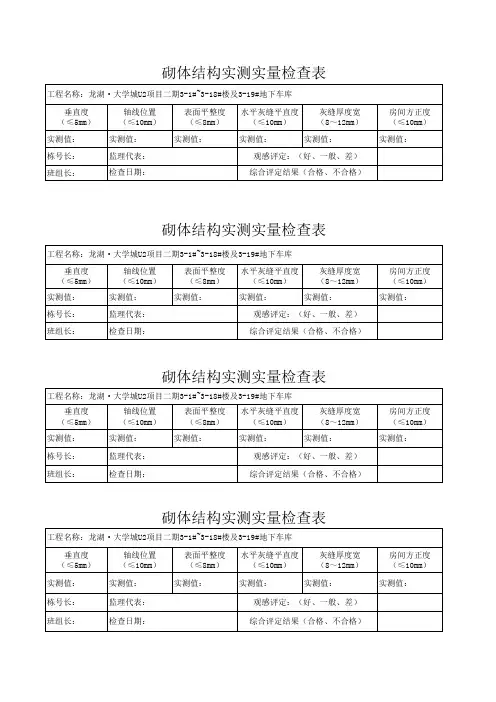

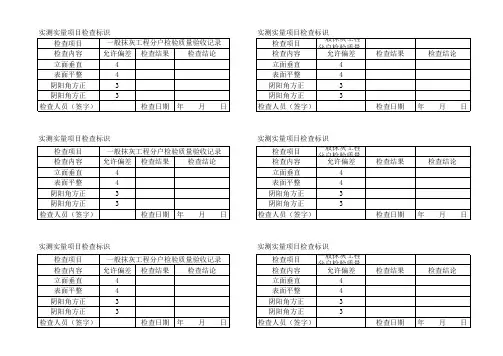

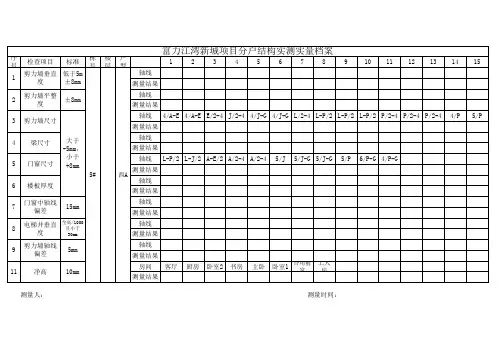

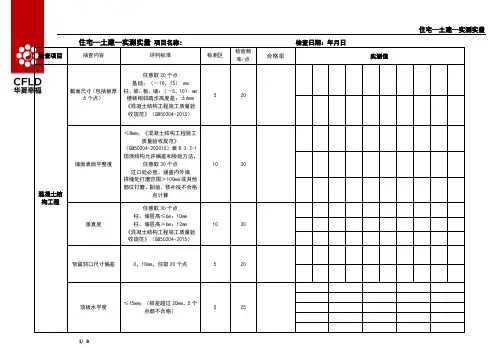

百度文库- 让每个人平等地提升自我 附表三：实测实量记录表格式（A5版） 实测实量记录表目录 序号名称编号备注 1 钢筋绑扎实测实量记录表hnwj-gc-zl-scsl-01 项目自控 2 混凝土结构实测实量记录表hnwj-gc-zl-scsl-02 3 砌体实测实量记录表hnwj-gc-zl-scsl-03 4 内墙抹灰实测实量记录表hnwj-gc-zl-scsl-04 5 内墙涂饰实测实量记录表hnwj-gc-zl-scsl-05 6 水泥地面实测实量记录表hnwj-gc-zl-scsl-06 7 地砖地面实测实量记录表hnwj-gc-zl-scsl-07 8 楼梯地面实测实量记录表hnwj-gc-zl-scsl-08 项目自控 9 饰面砖墙面实测实量记录表hnwj-gc-zl-scsl-09 10 外墙抹灰实测实量记录表hnwj-gc-zl-scsl-10 11 外墙保温实测实量记录表hnwj-gc-zl-scsl-11 12 屋面找坡层、找平层实测实量记录表hnwj-gc-zl-scsl-12 项目自控 13 屋面面层实测实量记录表hnwj-gc-zl-scsl-13 项目自控 14 防水层实测实量记录表hnwj-gc-zl-scsl-14 15 安装实测实量记录表hnwj-gc-azzl-scsl-01 1
（A5版） hnwj-gc-zl-scsl-01工程名称楼栋楼层劳务班组实测日期 构件实测 项目 实测 标准 实测值 实测 点数 不合 格数 合格 率 墙柱墙网眼 尺寸 ±20mm 墙柱筋 搭接长 度 0， +50mm 柱箍筋 间距 ±20mm 梁洞口骨 架宽、 高 长（悬挑） ±10mm宽、 高±5mm 梁锚固 长度 0， +50mm 梁箍筋 间距 ±20mm 板板网眼 尺寸 ±20mm 马凳垫块马凳 垫块 间距 ± 100mm 保护层柱梁±5mm 板墙±3mm 钢筋及绑扎外观质量焊接及机械连接质量 2
监理质量评估报告（钢结构子分部工程） 项目名称大型客机研制保障条件建设项目一期工程 钣金加工中心工程 建设单位上海飞机制造有限公司 设计单位中国航空规划建设发展有限公司施工单位中国建筑第八工程局有限公司编制单位上海上咨建设工程咨询有限公司总监理工程师程小娇 时间2012 年 10 月 2日
钣金加工中心工程 钢结构子分部工程质量评估报告 一．评估依据： 1．有限公司编制的施工图纸、专业深化设计图纸、设计文件（包括技术要求和设计变更通知单等）； 2．施工单位与上海商飞有限公司建设单位签订的施工承包合同； 3．上海上咨建设工程咨询有限责任公司与上海商飞有限公司签订的工程监理委托合同；4．经过专家评审的施工单位编制施工组织设计（方案）文件； 5、《建筑工程施工质量验收统一标准》GB50300－2001； 6.《钢结构工程施工质量验收规范》GB50205-2001； 7.《建筑钢结构焊接技术规程》JGJ81-2002； 8.《钢结构高强度螺栓连接的设计、施工和验收规程》JGJ82-91； 9.《钢结构制作安装施工规程》YB9254-95； 10.《钢结构制作工艺规程》DBJ08－216－95； 11、《门式刚架轻型房屋钢结构技术规程》CECS102:2002 12、《建筑结构荷载规范》GB50009-2001 13、《实腹式钢吊车梁》03S520-1 14、《吊车轨道联结及车档》05G525 15、《涂料前钢材表面锈蚀等级和除锈等级》GB8923-88 16、我国现行工程建设强制性标准； 17、其他有关的规范及规程。 二．工程概况： 1、结构设计型式和规模简述： 钣金加工中心工程由钣金厂房和附楼组成，总长145.25m,占地面积为10558平方
1.钢结构工程 1.1.紧固件连接工程（永久性普通螺栓紧固） 1.1.1.评判标准：拧紧后螺杆外露丝扣数量不少于2扣； 1.1. 2.测量工具：目测。 1.1.3.测量方法和数据记录：现场随机目测抽取螺栓紧固，作为判 断该实测指标合格率的1个计算点。合格点记为0，不合格点 记为1。 1.2.紧固件连接工程（高强度螺栓连接） 1.2.1.评判标准：扭剪型螺栓梅花头应拧掉，螺栓丝扣外露应为 2- 3扣，其中允许有10%的螺栓丝扣外露1扣或4扣； 1.2.2.测量工具：目测 1.2.3.测量方法和数据记录：现场随机目测抽取高强度螺栓连接，每 个节点作为1个实测区，每个实测区检查2个点,2个检查点 作为判断该指标合格率的2个计算点。合格点记为0，不合格 点记为1。 1.3.焊接工程（焊脚尺寸） 1.3.1.评判标准：要求熔透焊缝焊脚尺寸不小于t/4;有疲劳验算的 焊缝焊脚尺寸为t/2且不大于10mm，允许偏差为【0，4】mm。 1.3. 2.测量工具：目测、焊缝量规。 1.3.3.测量方法和数据记录：现场随机抽取焊接对接焊接点处用焊 缝量规进行检查。 1.4.钢构件组装工程（焊接H型钢） 同一标段内根据各楼栋进度，在实测前随机确定2个楼层作为钢结构工程的实测层。 1.4.1.评判标准：焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距 不应小于200mm,翼缘板拼接长度不应小于2倍板宽,腹板 拼接宽度不应小于300mm,长度不应小于 600mm； 1.4. 2.测量工具：钢尺；
1.4.3.测量方法和数据记录：1条焊接H型钢作为一个测区，用钢 尺量取焊接拼缝是否满足要求，其中任意一项指标不满足要 求即视为本测区不合格，1个测区作为该指标合格率的一个 计算点，其中合格点记为0，不合格点记为1。 1.5.钢构件组装工程（焊接H型钢截面尺寸（高度）） 1.5.1.评判标准：h＜500mm,± 2.0mm；500＜h＜1000，± 3.0mm；h＞ 1000mm，±4.0mm； 1.5. 2.测量工具：钢尺。 1.5.3.测量方法和数据记录：1条焊接H型钢作为一个测区，用钢 尺量取焊接H型钢截面尺寸，与设计值进行对比，其中高度、 宽度任意一项指标不满足要求即视为本测区不合格，1个测区 作为该指标合格率的一个计算点，其中合格点记为0，不合格 点记为1。 1.6.钢构件组装工程（板材厚度） 1.6.1.评判标准：±0.75mm（板材厚度为8.0~15.0mm)； 1.6. 2.测量工具：游标卡尺。 1.6.3.测量方法和数据记录：对现场所使用钢材随机进行抽 取，1条钢板作为1个测区，用游标卡尺在钢板两端各 1/3处进行测量，取偏差值最大测量点作为计算点，1个 测区作为该指标合格率的1个计算点。 1.7.钢构件组装工程（焊接H型钢截面尺寸（宽度）） 1.7.1.评判标准：±3.0mm； 1.7. 2.测量工具：钢尺。 1.7.3.测量方法和数据记录：1条焊接H型钢作为一个测区， 用钢尺量取焊接H型钢截面尺寸，与设计值进行对比，其 中高度、宽度任意一项指标不满足要求即视为本测区不 合格，1个测区作为该指标合格率的一个计算点，其中合 格点记为0，不合格点记为1。
钢结构工程量计算规则 为了建立和健全公司预（结）算管理体系，统一钢结构工程量计算标准，规范预（结）算管理行为，有效控制项目实施运营成本，确保实现项目利益最大化，特制订本规则。 本规则适用于公司本级和各事业部对外商务报价、计划利润的测算、工程竣工决算、项目经理（或分包单位）承包费用和公司内部加工制作费用的结算管理。 一、工程量计算原则 （一）、商务报价工程量的计算原则 1、商务报价按招（投）标方案图或招标施工图计算工程量。 2、按招（投）标方案图报价的项目，如工程量由公司设计院负责提供的，则公司设计院在提供工程量时须注明设计使用软件、设计依据及荷载、适用规范、建筑物基本尺寸、构件型号规格等，手工计算部分工程量须提供详细的计算稿，计算稿须经计算人员和审核人员签名确认后方可提供。如工程量由商务技术部门负责编制的，则由商务技术部门按照招（投）标方案图计算好工程量，并保存好工程量计算稿。 3、按招（投）标施工图报价的项目，由商务技术部门负责，按照招（投）标施工图计算工程量，并保存好工程量计算稿。 4、投标项目中标后，由商务技术部门负责将投标文件[包括招（投）标方案图或施工图、工程量计算稿、综合单价测算表及计算稿等资料]整理成册后，存档备查。 5、投标项目中标后，招（投）标方案图或施工图必须由营销部门负责送项目发包单位或招标单位进行书面确认后，方可移交商务技术部门存档。 6、中标项目的招（投）标方案图或施工图，如项目发包单位（或招标单位）在招标结束后要求退还的，则由营销部门负责将招（投）标方案图或施工图复印后，送项目发包单位（或招标单位）书面确认后，移交商务技术部门存档。 7、工程变更或设计变更联系单的工程量计算原则，参照商务报价工程量计算原则执行。 （二）、项目竣工决算（或进度结算）工程量的计算原则 1、营销部门在签订工程施工承包[或构（配）件及材料供应]合同时，须明确项目竣工决算（或进度结算）工程量的计算标准及规则。 2、工程量按实结算的项目和实行暂定总价包干、但工程量需根据实际变更进行调整的项目，营销部门在签订合同时，须明确工程量按最终版深化设计图计算。
有限公司新建钢结构厂房 主 体 结 构 验 收 报 告 建设单位： 设计单位： 施工单位：
2015年9月29日 主体结构验收质量评估报告 各位领导、专家： 本工程土建工程于2015年03月29日正式开始，钢结构主体工程施工日期为2015年5月3日开始施工，我项目部各班组广大人员历经几个月施工奋战，终于于今天迎来主体验收。在此我代表公司向各位领导、专家们在百忙中抽出时间参加今天的主体工程验收表示衷心的感谢，同时也感谢质监站、建设单位、监理单位在施工中的给予大力支持和指导，以下简单介绍一下本工程的施工和质量情况。 一、工程概况 1、项目名称：有限公司新建钢结构厂房 2、工程地点： 3、建设单位： 4、监理单位: 5、承建单位： 6、设计单位： 7、勘察单位： 8、建设规模：建筑面积约162000平方米， 二、质量评估依据 1、设计图纸，设计变更通知单，图纸会审记录、施工合同。
2、《建筑工程施工质量验收统一标准》 3、《砼结构工程施工质量验收规范》 4、《钢结构施工质量验收规范》 三、法律、法规建设性标准条文执行情况 本工程符合国家法律、法规、主体工程施工阶段严格执行工程建设强制性标准。 四、设计单位配合情况 对于工程上的技术问题，设计单位能够及时答复，设计修改通知单也能及时到达承建单位，避免了施工后返工现象，分部工程验收设计单位能积极参加，并提出合理化建议，主体工程满足设计功能和设计指标。 五、现场监理情况 本工程现场监理工程师严格按照工程监理规范开展工作，“独立公正、遵约守法、严格热情，对我方施工中出现的问题及时提出积极有效的整改意见。对所有进场材料都进行见证取样送检，最大的保证了施工品质要求。 六、施工过程质量控制情况 为确保工程质量目标的实现，项目部组织了精干的项目管理班子和施工班组，编制合理具有针对性的施工方案，制定强有力的质量保证措施，且在施工过程中重点抓好以下几个方面的施工质量。 1、施工准备 （1）、清点构件的型号、数量，并按设计和规范要求对构件质量进行全面检查，包括构件的强度与完整性；外形和几何尺寸，平整度；埋设件、预留孔位置、尺寸和数量；埋设件的稳固程度和构件的轴线等是否准确，有无出厂合格证。
钢结构实测实量指导手 册 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
钢结构实测实量指导手册中建三局第一建设工程有限责任公司钢结构事业部 二O一六年三月
说明 1.目的 对产品的质量进行测量和检查，以检验产品质量满足规范要求。 2.范围 本指导书规定了产品在项目安装过程中监视与测量接监测范围、验收标准、放行权限等的控制内容和要求。 本程序适用于公司所有安装项目。 3.术语和定义 本程序采用GB/T19000-2000《质量管理体系基础和术语》、《工程测量规范》(GB50026-2007)和《钢结构验收规范》（GB50205-2001）中的术语和定义。 建设工程实测实量是指根据相关质量验收规范，把工程质量误差控制在规范允许范围之内一种方法。
目录 说明.............................................................. 第一章钢结构测量验收基本要求及注意事项................................. 第二章原材料验收测量................................................... 2.1 钢板检查方法.................................................... 2.2 圆管验收........................................................ 2.3 高强螺栓........................................................ 2.4 焊材验收........................................................ 2.5 焊接球验收...................................................... 第三章成品构件进场验收测量............................................ 3.1 焊缝外观验...................................................... 3.2 焊缝超声波检测标准.............................................. 3.3 焊角尺寸焊接验收................................................ 3.4尺寸验收按下表验收............................................... 3.5 外观验收........................................................ 3.6 栓钉验收........................................................
工程开工／复工报审表?错误!未定义书签。 市政基础设施工程?错误!未定义书签。 施工组织设计(方案)报审表 ............................................................. 错误!未定义书签。市政基础设施工程?错误!未定义书签。 分包单位资格申请审核表........................................................................ 错误!未定义书签。报验申请表?错误!未定义书签。 市政基础设施工程.................................................................................... 错误!未定义书签。工程款支付申请表?错误!未定义书签。 监理工程师通知回复单............................................................................ 错误!未定义书签。工期监时延长申请表?错误!未定义书签。 市政基础设施工程.................................................................................... 错误!未定义书签。费用索赔申请表........................................................................................ 错误!未定义书签。市政基础设施工程.................................................................................... 错误!未定义书签。工程材料／构配件／设备报审表............................................................ 错误!未定义书签。工程竣工报验单?错误!未定义书签。 监理工程师通知单?错误!未定义书签。 市政基础设施工程?错误!未定义书签。 工程暂停令?错误!未定义书签。 市政基础设施工程?错误!未定义书签。 工程款支付证书?错误!未定义书签。 工程临时延期审批表........................................................................ 错误!未定义书签。市政基础设施工程?错误!未定义书签。 工程最终延期审批表?错误!未定义书签。 费用索赔审批表................................................................................ 错误!未定义书签。 监理工作联系单.............................................................. 错误!未定义书签。 工程变更单............................................................................ 错误!未定义书签。 工程项目施工管理机构审查表?错误!未定义书签。 质量缺陷／隐患处理表?错误!未定义书签。 部位/单位工程质量复核验收表?错误!未定义书签。 收文登记本?错误!未定义书签。 发文登记本?错误!未定义书签。
钢结构实测实量指导手册中建三局第设工程有限责任公司钢结构事业部 二O一六年三月
说明 1.目的 对产品的质量进行测量和检查，以检验产品质量满足规要求。 2.围 本指导书规定了产品在项目安装过程中监视与测量接监测围、验收标准、放行权限等的控制容和要求。 本程序适用于公司所有安装项目。 3.术语和定义 本程序采用GB/T19000-2000《质量管理体系基础和术语》、《工程测量规》(GB50026-2007)和《钢结构验收规》（GB50205-2001）中的术语和定义。 建设工程实测实量是指根据相关质量验收规，把工程质量误差控制在规允许围之一种方法。
目录 说明 (1) 第一章钢结构测量验收基本要求及注意事项 (1) 第二章原材料验收测量 (2) 2.1 钢板检查方法 (2) 2.2 圆管验收 (2) 2.3 高强螺栓 (3) 2.4 焊材验收 (3) 2.5 焊接球验收 (3) 第三章成品构件进场验收测量 (4) 3.1 焊缝外观验 (4) 3.2 焊缝超声波检测标准 (4) 3.3 焊角尺寸焊接验收 (5) 3.4尺寸验收按下表验收 (5) 3.5 外观验收 (6) 3.6 栓钉验收 (6) 第四章安装过程中实测实量 (7) 4.1 预埋件安装的检查 (7) 4.2 顶紧不焊接结构形式验收 (7) 4.3 钢屋（托）架、桁架、梁及受压杆件的垂直度和侧向弯曲验收 (8) 4.4 单层钢结构主体结构的整体垂直度和整体平面变曲验收 (8) 4.5 多层钢结构主体结构的整体垂直度和整体平面变曲测量 (9) 4.6 钢柱实测实量 (9) 4.7檩条、墙架等次要构件安装 (11) 4.8钢平台、钢梯、栏杆安装 (11) 4.9钢网架结构安装测量 (12) 4.10钢结构防腐涂料涂装 (15) 4.11钢结构防火涂料涂装 (16) 一、材料验收表单 (20) 钢结构工程材料台账（GJG-CL-1） (21) 钢结构工程材料台账（样表） (22) 涂装/防火材料进场验收（GJG-CL-2） (25) 二、钢柱、钢梁检查记录 (26) 多节柱制作几何尺寸检查记录（GJG-ZL-1） (27) 钢梁制作外形几何尺寸检查记录（GJG-ZL-2） (28) 钢构件组装（焊接连接组装）质量检查记录(GJG-ZL-3) (29) 单层钢结构安装有关检查项目质量检查记录(GJG-ZL-4) (30) 多层及高层钢结构上层柱安装几何尺寸检查记录(GJG-ZL-5) (31) 高层（多层）钢结构底层柱安装几何尺寸检查记录(GJG-ZL-6) (32) 三、压型金属板检查记录 (33) 压型金属板现场制作几何尺寸检查记录（GJG-YXB-1） (34) 钢结构楼层梁、压型板安装几何尺寸检查记录(GJG-YXB-2) (35) 屋面压型金属板安装几何尺寸检查记录(GJG-YXB-3) (36)
混凝土坍落度检测记录 □施工自检口平行检验 表格编号：_______________ 说明： 1、检验方法：用坍落度检测器和钢尺量测检查。 2、检验数量：施工单位应对每车预拌混凝土坍落度进行检查，监理单位至少每10车随机抽取1次平行检验，且不少于1次。 3、检验时间：混凝土搅拌车到达浇筑现场，浇筑前。 4、本表可用于施工单位自检或监理单位平行检验混凝土坍落度使用。用于施工单位自检时，监理单位可不签字；用于监理平行检验时，检查人由监理员签字。 5、现场检测坍落度与厂家配合比坍落度差距较大时应及时通知混凝土厂家调整。
表2钢筋外观质量检测记录 说明:
1、 钢筋进场后，外观质量检测应在监理单位的见证下进行。除本表格外，检测结果同时应在监理见证记录中予以体现。 2、 检验频率：以同牌号、同炉号、同规格、同交货状态的钢筋，每 60t 为一批，不足60t 以一批计，每批抽检1次。 3、 钢筋重量偏差的测定： (1) 测量钢筋重量偏差时，试样应从不同根钢筋上截取，数量不少于 5支。每支试验长度不小于 500mm 长度应逐支测量，精确到 1mm 测量试样总重量时，应精确到不大于总重量的 1%。 (2) 用钢丝刷清除钢筋试样表面杂物后，称取试样总重量。用下式计算钢筋实际重量和理论重量的偏差( % : 昨究际忘亘虽-1试样总长度 > 瑾论吏呈、... 试样总傩*理谯重呈 '' (3) 钢筋理论重量可见下表： 热轧光圆钢筋： 热轧带肋钢筋: (4)允许重量偏差 4、 外观质量：钢筋应平直、无损伤，钢筋表面不得有裂纹、起皮、油污、颗粒状或片状锈蚀等。根据检测结果在相应栏内填“有” 或 “无”，平直栏直接填“平直”或“弯曲”。 5、 产品标牌上的标识炉批号应与质量保证书上一致，并做好记录。当不一致时，应查明材料来源，否则应退货。 6、 当钢筋表面存在裂纹、起皮应退货；若存在损伤、不平直应剔岀退货；存在油污应清理干净；存在颗粒状或片状老锈应除尽，若 影响截面 尺寸，应降级处理。 7、 外观检查合格后，应及时见证取样送有资质的检测机构进行力学性能检测，检测合格后方可使用。
钢结构油漆面积是按照钢材实际展开面积计算，还是按照国家规定的58平方米每吨进行换算 哪里可以找到规定 序号钢材类别截面面积计算公式代号说明 1 圆钢、圆盘条、钢丝F=0.785 4d 2 d—外径 2 方钢F=a2 a—边宽 3 圆角方钢F=a2-0.858 4r2 a—边宽,r—圆角半径 4 六角钢F=0.866a2=2.598s2 a—对边距离 s—边宽 5 八角钢F=0.828 4a2=4.828 4s2 6 等边角钢F=d(2b-d)+0.214 6(r2-2r... 我们邯钢根据冶金部门测算58m2/t(内部使用) 钢结构中的油漆有按照重量刷油的项目，直接套用即可。不同的定额可以参考，定额有的必须执行 是这样的，但是要比实际情况要高。土建部份钢结构按吨计算再*换算系数。如钢屋架就是以吨计算的 钢结构中的刷油漆定额，计量单位一般是按照重量计的，如果选择其他定额子目的计量单位是平方米，可以查看定额相关章节的说明或计算规则，一般有规定的换算系数。 下面是重庆2008定额的换算系数，供参考。 附：其他金属面工程量系数表 项目名称系数工程量计算方法 1.钢屋架、天窗架、挡风架 1.00 屋架梁、支撑、檩条 重量（t） 2.墙架（空腹式）0.50 3.墙架（格板式）0.82 4.钢柱、吊车梁、花式梁0.63 柱、空花构件 5.操作台、走台、制动梁、钢梁车挡0.71 6.钢栅栏门、栏杆、窗栅 1.71 7.钢爬梯 1.18
8.轻型屋架 1.42 9.踏步式钢扶梯 1.05 10.零星铁件 1.32 你们的工程量计算规则没有明确规定吗？参考一下我们山东省的： 一、除锈： 1、手工除锈: 一般钢结构是按照构件重量计算，H型钢制钢结构是按构件的表面积计算。 2、动力工具除锈： 是按照构件表面积计算。 3、化学方法除锈： 是按照构件表面积计算。 4、喷射除锈： 一般钢结构是按照构件重量计算，H型钢制钢结构是按构件的表面积计算。
中建三局一公司钢结构分公司 钢结构实测实量指导手册中建三局第一建设工程有限责任公司钢结构事业部 二O一六年三月
说明 1.目的 对产品的质量进行测量和检查，以检验产品质量满足规范要求。 2.范围 本指导书规定了产品在项目安装过程中监视与测量接监测范围、验收标准、放行权限等的控制内容和要求。 本程序适用于公司所有安装项目。 3.术语和定义 本程序采用GB/T19000-2000《质量管理体系基础和术语》、《工程测量规范》(GB50026-2007)和《钢结构验收规范》（GB50205-2001）中的术语和定义。 建设工程实测实量是指根据相关质量验收规范，把工程质量误差控制在规范允许范围之内一种方法。
目录 说明 (1) 第一章钢结构测量验收基本要求及注意事项 (1) 第二章原材料验收测量 (2) 2.1 钢板检查方法 (2) 2.2 圆管验收 (2) 2.3 高强螺栓 (3) 2.4 焊材验收 (3) 2.5 焊接球验收 (3) 第三章成品构件进场验收测量 (4) 3.1 焊缝外观验 (4) 3.2 焊缝超声波检测标准 (4) 3.3 焊角尺寸焊接验收 (5) 3.4尺寸验收按下表验收 (5) 3.5 外观验收 (6) 3.6 栓钉验收 (6) 第四章安装过程中实测实量 (7) 4.1 预埋件安装的检查 (7) 4.2 顶紧不焊接结构形式验收 (7) 4.3 钢屋（托）架、桁架、梁及受压杆件的垂直度和侧向弯曲验收 (8) 4.4 单层钢结构主体结构的整体垂直度和整体平面变曲验收 (8) 4.5 多层钢结构主体结构的整体垂直度和整体平面变曲测量 (9) 4.6 钢柱实测实量 (9) 4.7檩条、墙架等次要构件安装 (11) 4.8钢平台、钢梯、栏杆安装 (11) 4.9钢网架结构安装测量 (12) 4.10钢结构防腐涂料涂装 (15) 4.11钢结构防火涂料涂装 (16) 一、材料验收表单 (20) 钢结构工程材料台账（GJG-CL-1） (21) 钢结构工程材料台账（样表） (22) 涂装/防火材料进场验收（GJG-CL-2） (25) 二、钢柱、钢梁检查记录 (26) 多节柱制作几何尺寸检查记录（GJG-ZL-1） (27) 钢梁制作外形几何尺寸检查记录（GJG-ZL-2） (28) 钢构件组装（焊接连接组装）质量检查记录(GJG-ZL-3) (29) 单层钢结构安装有关检查项目质量检查记录(GJG-ZL-4) (30) 多层及高层钢结构上层柱安装几何尺寸检查记录(GJG-ZL-5) (31) 高层（多层）钢结构底层柱安装几何尺寸检查记录(GJG-ZL-6) (32) 三、压型金属板检查记录 (33) 压型金属板现场制作几何尺寸检查记录（GJG-YXB-1） (34) 钢结构楼层梁、压型板安装几何尺寸检查记录(GJG-YXB-2) (35) 屋面压型金属板安装几何尺寸检查记录(GJG-YXB-3) (36)
钢结构工程实测实量操作指引 1.1.紧固件连接工程（永久性普通螺栓紧固） 1.1.1.评判标准：拧紧后螺杆外露丝扣数量不少于2扣； 1.1. 2.测量工具：目测。 1.1.3.测量方法和数据记录：现场随机目测抽取螺栓紧固，作为判 断该实测指标合格率的1个计算点。合格点记为0，不合格点 记为1。 1.2.紧固件连接工程（高强度螺栓连接） 1.2.1.评判标准：扭剪型螺栓梅花头应拧掉，螺栓丝扣外露应为 2-3 扣，其中允许有10%的螺栓丝扣外露1扣或4扣； 1.2.2.测量工具：目测 1.2.3.测量方法和数据记录：现场随机目测抽取高强度螺栓连接， 每个节点作为1个实测区，每个实测区检查2个点,2个检查 点作为判断该指标合格率的2个计算点。合格点记为0，不合 格点记为1。 1.3.焊接工程（焊脚尺寸） 1.3.1.评判标准：要求熔透焊缝焊脚尺寸不小于t/4;有疲劳验算的 焊缝焊脚尺寸为t/2且不大于10mm，允许偏差为【0，4】mm。 1.3. 2.测量工具：目测、焊缝量规。 1.3.3.测量方法和数据记录：现场随机抽取焊接对接焊接点处用焊 缝量规进行检查。 1.4.钢构件组装工程（焊接H型钢） 同一标段内根据各楼栋进度，在实测前随机确定2个楼层作为钢结构工程的实测层。 1.4.1.评判标准：焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距 不应小于200mm,翼缘板拼接长度不应小于2倍板宽,腹板 拼接宽度不应小于300mm,长度不应小于 600mm； 1.4. 2.测量工具：钢尺；
1.4.3.测量方法和数据记录：1条焊接H型钢作为一个测区，用钢 尺量取焊接拼缝是否满足要求，其中任意一项指标不满足要 求即视为本测区不合格，1个测区作为该指标合格率的一个 计算点，其中合格点记为0，不合格点记为1。 1.5.钢构件组装工程（焊接H型钢截面尺寸（高度）） 1.5.1.评判标准：h＜500mm,± 2.0mm；500＜h＜1000，± 3.0mm；h ＞1000mm，±4.0mm； 1.5. 2.测量工具：钢尺。 1.5.3.测量方法和数据记录：1条焊接H型钢作为一个测区，用钢 尺量取焊接H型钢截面尺寸，与设计值进行对比，其中高度、 宽度任意一项指标不满足要求即视为本测区不合格，1个测区 作为该指标合格率的一个计算点，其中合格点记为0，不合格 点记为1。 1.6.钢构件组装工程（板材厚度） 1.6.1.评判标准：±0.75mm（板材厚度为8.0~15.0mm)； 1.6. 2.测量工具：游标卡尺。 1.6.3.测量方法和数据记录：对现场所使用钢材随机进行抽 取，1条钢板作为1个测区，用游标卡尺在钢板两端各 1/3处进行测量，取偏差值最大测量点作为计算点，1个 测区作为该指标合格率的1个计算点。 1.7.钢构件组装工程（焊接H型钢截面尺寸（宽度）） 1.7.1.评判标准：±3.0mm； 1.7. 2.测量工具：钢尺。 1.7.3.测量方法和数据记录：1条焊接H型钢作为一个测区， 用钢尺量取焊接H型钢截面尺寸，与设计值进行对比， 其中高度、宽度任意一项指标不满足要求即视为本测区 不合格，1个测区作为该指标合格率的一个计算点，其中 合格点记为0，不合格点记为1。 1.8.钢构件组装工程（柱脚底座中心线对定位轴线的偏移）
