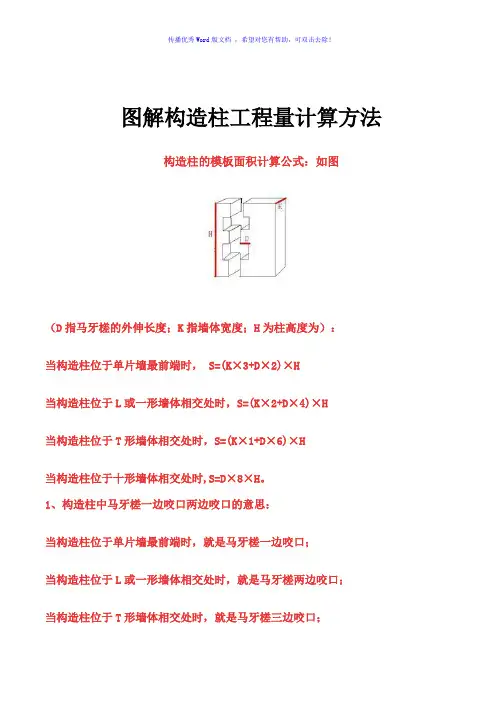

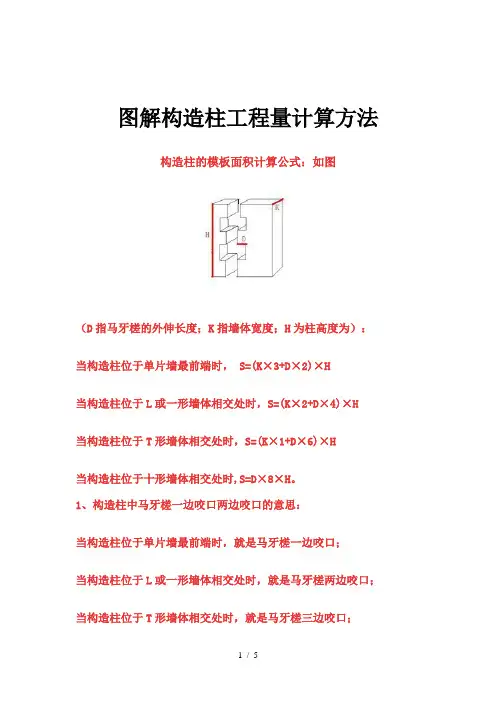

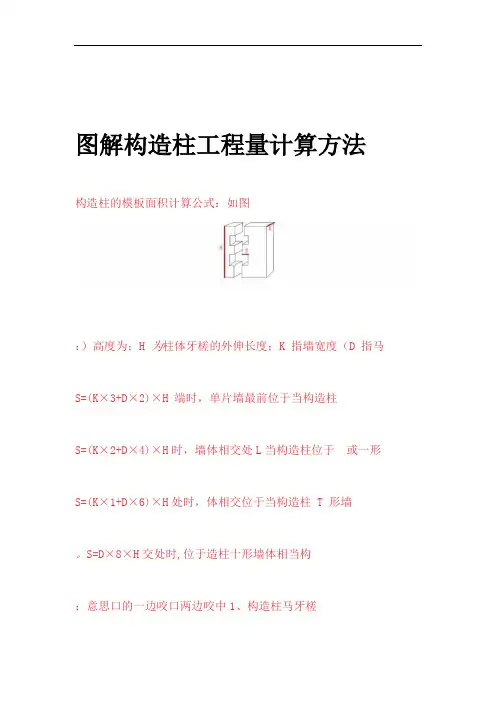

构造柱的模板面积计算公式：
（D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时，S=(K×3+D×2)×H
当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H 当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H
当构造柱位于十形墙体相交处时,S=D×8×H。
1、构造柱中马牙槎一边咬口两边咬口的意思：
当构造柱位于单片墙最前端时，就是马牙槎一边咬口；
当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；
当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。
2、砖墙嵌接部分指的是哪一块：
指的就是构造柱的马牙槎咬口，一般是5进5退。
3、是马牙槎部分浇砼时都浇柱吗：
是的，马牙槎和柱是同时一次性浇筑的。
4、模板是不是只支两面呢：
当构造柱位于“一”字形墙体中部时，只支两面。
5、构造柱中拉结筋要空过构造柱吗：
必须进入构造柱达到设计或规范要求的锚固长度。

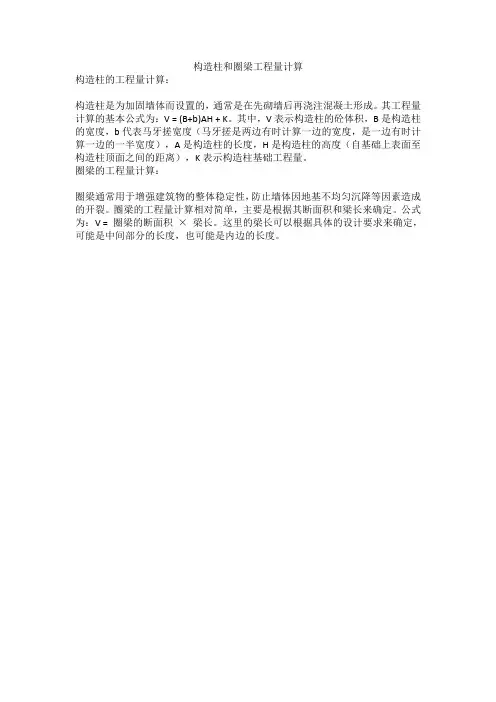

构造柱工程量计算公式：
V = （B+b）*A*H + K
V--构造柱砼体积
B--构造柱宽度
b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度)
A---构造柱长度
H---构造柱高度（自基础上表面至构造柱顶面之间的距离）
K---构造柱基础工程量
构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。
首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。
1.混凝土工程量：
柱高*断面面积*柱根数= m3
式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。
以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据
构造柱计算时要分三段：±0.000以下至基础底部的部分，±0.000以上至屋面部分，女儿墙部分。
构柱体积（V）=[外墙上的构造柱总截面面积/外墙厚+内墙上的构造柱总截面面积/内墙厚]×内外墙平均厚×构柱总高，当内外墙厚度相等时更为准确。
2、钢筋工程量：
主筋：主筋长*根数*比重（kg/m）*柱根数= kg
箍筋：柱断面周长*（柱高/@）*比重（kg/m）*柱根数= kg
式中主筋长=柱高+伸入地圈梁长+上下的直钩长+42.5dn，（n为层数），因为主筋在±0.00和层楼板处搭接，并在搭接区段箍筋加密为φ6@100.
另，有的构造柱有马牙槎，其宽为60mm
其模板面积=（构造柱宽+马牙槎宽）*柱高
混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高
例：构造柱柱高3m，截面尺寸为240mm*240mm，与长墙咬槎为60.
解：构造柱模板面积=（0.24+0.06*2）*3*2
构造柱砼体积=（0.24*0.24+0.03*0.24*2）*3
其他计算方法
如是240*240的构造柱，（240*240+240*30*边数）*柱高；
如是370*370的构造柱，（370*370+370*30*边数）*柱高；
如是240*370的构造柱，（240*370+有马牙槎的边长*30*边数）*柱高
构造柱的模板面积计算公式： （D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时，S=(K×3+D×2)×H 当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H 当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H 当构造柱位于十形墙体相交处时,S=D×8×H。 1、构造柱中马牙槎一边咬口两边咬口的意思： 当构造柱位于单片墙最前端时，就是马牙槎一边咬口； 当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于T形墙体相交处时，就是马牙槎三边咬口； 当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。 2、砖墙嵌接部分指的是哪一块： 指的就是构造柱的马牙槎咬口，一般是5进5退。 3、是马牙槎部分浇砼时都浇柱吗： 是的，马牙槎和柱是同时一次性浇筑的。 4、模板是不是只支两面呢： 当构造柱位于“一”字形墙体中部时，只支两面。
5、构造柱中拉结筋要空过构造柱吗： 必须进入构造柱达到设计或规范要求的锚固长度。 构造柱工程量计算公式： V = （B+b）*A*H + K V--构造柱砼体积 B--构造柱宽度 b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度) A---构造柱长度 H---构造柱高度（自基础上表面至构造柱顶面之间的距离） K---构造柱基础工程量 构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。 首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。 1.混凝土工程量： 柱高*断面面积*柱根数= m3 式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。
构造柱工程量计算公式：（2001年版造价师土建计量书P297 公式 4.2.21） V = （B+b）*A*H + K V--构造柱砼体积 B--构造柱宽度 b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度) A---构造柱长度 H---构造柱高度（自基础上表面至构造柱顶面之间的距离） K---构造柱基础工程量 构造柱是为加固墙体,先砌墙后浇注混凝土的柱子. 首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。1。混凝土工程量：柱高*断面面积*柱根数= m3 式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。 2、钢筋工程量： 主筋：主筋长*根数*比重（kg/m）*柱根数= kg 箍筋：柱断面周长*(柱高/@)*比重（kg/m）*柱根数= kg 式中主筋长=柱高+伸入地圈梁长+上下的直钩长+42.5dn，（n为层数），因为主筋在±0.00和层楼板处搭接，并在搭接区段箍筋加密为φ6@100。 另，有的构造柱有马牙槎，其宽为60mm， 其模板面积=（构造柱宽+马牙槎宽）*柱高 混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高 例：构造柱柱高3m，截面尺寸为240mm*240mm，与长墙咬槎为60. 解：构造柱模板面积=（0.24+0.06*2)*3*2 构造柱砼体积=(0.24*0.24+0.03*0.24*2)*3 构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。 首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。 1.混凝土工程量： 柱高*断面面积*柱根数= m3 式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。 2、钢筋工程量： 主筋：主筋长*根数*比重（kg/m）*柱根数= kg
构造柱设置规范 7 SyStem OffiCe rδom TTYYUA16H-TYY-TYYYUA8
1、 当无混凝土墙（柱）分隔的直段长度，120（或Ioo ）厚墙超过， 180（或190）厚墙超过5m 时，在该区间加混凝土构造柱分隔； 2、 120 （或100）厚墙 当墙高小于等于3米时,开洞宽度小于等 于,若不满足时应加构造柱或钢筋混凝土水平系梁； 3、 180（或190）厚墙 当墙高小于等于4m,开洞宽度小于等于,若 不满足时应加构造柱或钢筋混凝土水平系梁 4、 墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造 柱 5、 当墙长大于8m （或墙长超过层高2倍）时，应该在墙长中部 （遇有洞口在洞口边）设置构造柱 6、 较大洞口两侧、无约束墙端部应设置构造柱4、构造柱与墙 体拉结筋为2Φ6Θ500,沿墙体全长贯通 设计规范 构造柱 Struetural COnCrete COIUmn 在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌 混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造 柱，简 称构造柱（建筑图纸里符号为一GZ ） o ω 为提高砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部 位设置钢筋混凝土柱并与连接,共同加强建筑物的稳定性。这种 钢筋混凝土柱通常就被称为构造柱。构造柱，主要不是承担竖 向荷载的，而是抗击剪力，抗震等横向荷载的 □构造柱通常设置在的休息平台处，纵横墙交接处，墙的转角 丈处，墙长达到五米的中间部位要设构造柱。为提高砌体结构 的或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置 在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位， 圈梁应设置成封闭状。圈梁可以提高建筑物的整体刚度，抵抗 不均匀沉构 造 柱 设
、现浇混凝土及钢筋混凝土模板工程量计算规则 1 ?现浇混凝土及钢筋混凝土模板工程量，除另有规定外，均按混凝土与模板接触面的面积，以m2计算。 2 ?现浇钢筋混凝土柱、梁、板、墙的支模高度（即室外地坪至板底或板面至板底之间的高度）以3.6m以为准，超过3. 6m以上部分，另按超过部分计算增加支撑工程量。 3 ?现浇钢筋混凝土墙、板单孔面积在0.3m2以的孔洞，不予扣除，洞侧壁模板亦 不增加；单孔面积在0.3 m2以外时，应予扣除，洞侧壁模板面积并入墙、板模板工程量之计算。 4. 现浇钢筋混凝土框架分别按梁、板、柱、墙有关规定计算，附墙柱，并入墙工程量计算。 5. 杯形基础杯口高度大于杯口大边长度的，套高杯基础定额项目。 6. 柱与梁、柱与墙、梁与梁等连接的重叠部分以及伸入墙的梁头、板头部分，均不计算模板面积。 7. 构造柱外露面均应按图示外露部分计算模板面积。构造柱与墙接触面不计算模板面积。 8. 现浇钢筋混凝土悬挑板（雨篷、阳台）按图示外挑部分尺寸的水平投影面积计算。挑出墙外的牛腿梁及板边模板不另计算。 9. 现浇钢筋混凝土楼梯，以图示露明面尺寸的水平投影面积计算，不扣除小于500mm 楼梯井所占面积。楼梯的踏步、踏步板平台梁等侧面模板，不另行计算。 10 ?混凝土台阶不包括梯带，按图示台阶尺寸的水平面积计算，台阶端头两侧不另计算
模板面积。 11 ?现浇混凝土小型池槽按构件外围体积计算，池槽、外侧及底部的模板不另行计 二、预制钢筋混凝土构件模板工程量计算规则 1 ?预制钢筋混凝土模板工程量，除另有规定者外均按混凝土实体体积以m3计算 2 ?小型池槽按外型体积以m3计算。 3 ?预制桩尖按虚体积（不扣除桩尖虚体积部分）计算 三、构筑物钢筋混凝土模板工程量计算规则 1 ?构筑物工程的模板工程量，除另有规定者外，区别现浇、预制和构件类别，分别 按一和二的有关规定计算。 2. 大型池槽等分别按基础、墙、板、梁、柱等有关规定计算并套相应定额项目。 3. 液压滑升钢模板施工的烟囱、水塔塔身、贮仓等，均按砼体积以m3计算。预制倒圆锥形水塔罐壳模板按砼体积以m3计算。 4. 预制倒圆锥形水塔罐壳组装、提升、就位，按不同容积以座计算。 四、混凝土模板项目工程量计算举例 1、如图所示，求100块预应力钢筋砼空心板模板工程量。
工程量计算方法 一、基础挖土 1、挖沟槽：V＝（垫层边长＋工作面）×挖土深度×沟槽长度＋放坡增量 （1）挖土深度： ①室外设计地坪标高与自然地坪标高在±0.3m以内，挖土深度从基础垫层下表面算至室外设计地坪标高； ②室外设计地坪标高与自然地坪标高在±0.3m以外，挖土深度从基础垫层下表面算至自然设计地坪标高。（2）沟槽长度：外墙按中心线长度、内墙按净长线计算 （3）放坡增量：沟槽长度×挖土深度×系数（附表二 P7） 2、挖土方、基坑：V＝（垫层边长＋工作面）×（垫层边长＋工作面）×挖土深度＋放坡增量 （1）放坡增量：（垫层尺寸＋工作面）×边数×挖土深度×系数（附表二 P7） 二、基础 1、各类混凝土基础的区分 （1）满堂基础：分为板式满堂基础和带式满堂基础，（图10-25 a、c、d）。
（2）带形基础 （3）独立基础
1、独立基础和条形基础 （1）独立基础：V＝a’× b’×厚度＋棱台体积 （2）条形基础：V＝断面面积×沟槽长度 （1）砖基础断面计算 砖基础多为大放脚形式，大放脚有等高与不等高两种。等高大放脚是以墙厚为基础，每挑宽1/4砖，挑出砖厚为2皮砖。不等高大放脚，每挑宽1/4砖，挑出砖厚为1皮与2皮相间（见图10-18）。
基础断面计算如下：（见图10-19） 砖基断面面积＝标准厚墙基面积＋大放脚增加面积或 砖基断面面积＝标准墙厚×（砖基础深＋大放脚折加高度） 混凝土工程量计算规则 一、现浇混凝土工程量计算规则 混凝土工程量除另有规定者外，均按图示尺寸实体体积以m3计算。不扣除构件内钢筋、预埋铁件及墙、板中㎡内的孔洞所占体积。
混凝土基础工程量计算规则及公式 1、条形基础工程量计算及公式 外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积 内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积 注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算 2、满堂基础工程量计算及公式 满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积 3、独立基础（砼独立基础与柱在基础上表面分界） (1)矩形基础：V=长×宽×高 (2)阶梯形基础：V=∑各阶(长×宽×高) (3)截头方锥形基础：V=V1+V2=1/6 h1 ×〔A×B+（A+a）（B+b）+a×b〕+A×B×h2 其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度 三十、混凝土柱工程量计算规则及公式 ⑴、构造柱工程量计算 ①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+0.03×b×n） 式中：H——构造柱高度A、B——构造柱截面长宽b——构造柱与砖墙咬差1/2宽度n——马牙差边数 ⑶、框架柱 ①现浇混凝土柱按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。 框架柱体积＝框架柱截面积*框架柱柱高 其中柱高： a 有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。如图1 b 无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。如图2 c 框架柱的柱高，应自柱基上表面至柱顶高度计算。如图3 d预制混凝土柱按设计图示尺寸以体积计算，不扣除构件内钢筋、预埋铁件所占体积，依附于柱的牛腿，并入相应柱身体积计算。如图4 三十一、钢筋混凝土梁工程量规则 1、梁的一般计算公式＝梁的截面面积*梁的长度按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的梁头、梁垫并入梁体积内。 2、梁长的取法 梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。 3、地圈梁工程量 外墙地圈梁的工程量＝外墙地圈梁中心线的长度×地圈梁的截面积 内墙地圈梁的工程梁＝内墙地圈梁净长线的长度×地圈梁的截面积 3、基础梁的体积 计算方法：基础梁的体积=梁的净长×梁的净高 三十二、钢筋混凝土板的工程量计算 1、一般现浇板计算方法：现浇混凝土板按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及单个面积0.3m2以内的孔洞所占体积。计算公式——V＝板长×板宽×板厚 2、有梁板系指主梁（次梁）与板现浇成一体。其工程量按梁板体积和计算有梁板(包括主、次梁与板)按梁、板体积之和计算， 3、无梁板系指不带梁直接用柱帽支撑的板。其体积按板与柱帽体积和计算 4、平板指无柱、梁而直接由墙支撑的板。其工程量按板实体积计算。 三十三、现浇砼墙的工程量计算规则及公式 1、现浇框架结构的剪力墙计算方法：按图示尺寸以m3计算。应扣除门窗洞口及0.3m2以外孔洞所占体积。计算公式：V＝墙长×墙高×墙厚－0.3m2以外的门窗洞口面积×墙厚
2013《建设工程计量与计价》练习题1、【习题1】某建筑平面图如图所示。墙体厚度240 ㎜，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。按要求平整场地，土壤类别为三类（坚土），大部分场地挖填找平厚度在±30 ㎝以内，就地找平，但局部有23m3挖土，平均厚度为50 ㎝，有5m 弃土运输。计算场地平整工程量，确定定额项目。 【习题2】某工程平面图和断面图，如图所示。基础类型为钢筋混凝土无梁式带形基础和独立基础，招标人提供的资料是无地表水，地面已平整，并达到设计地面标高，施工单位现场勘察，土质为三类土，无需支挡土板和基底钎探。计算基础挖土方工程量，确定定额项目。
【习题3】如图所示，挖掘机大开挖（自卸汽车运输）土方工程，招标人提供的地质资料为三类土，设计放坡系数为0.3，地下水-6.30m，地面已平整，并达到设计地面标高，钎探数量按垫层底面积平均每平方米1个计算，施工现场留下约500m3（自然体积）用做回填土，其余全部用自卸汽车外运，余土运输距离800m。不考虑坡道挖土。计算挖 运土方工程量，确定定额项目。
【习题5】某工程采用钢筋混凝土方桩基础，用柴油打桩机打预制钢筋混凝土方桩74 桩，如图所示。桩长15m，桩断面尺寸为300 ㎜×300 ㎜，混凝土强度等级为C30，现场预制，混凝土场外运输，运距为3km，场外集中搅拌（50m3/h）。计算混凝土工程量，确定定额项目。 【习题6】如图所示，已知夯扩成孔灌注混凝土桩共15 根，设计桩长为9m，直径为500 ㎜，底部扩大球体直径为1000 ㎜，混凝土强度等级为C20，混凝土现场搅拌，机动翻斗车现场运输混凝土。计算工程量，确定定额项目。
模板工程量计算规则 9．1 现浇建筑物模板工程量，按以下规定计算： 9．1．1 现浇混凝土建筑物模板工程量，除另有规定外，均按混凝土与模板的接触面积以面积计算9．1．2 现浇混凝土框架模板分别按柱、梁、板、墙模板的有关规定计算。 9．1．3 梁与梁、梁与墙、梁与柱交接时，按净空长度计算，不扣减接合处的模板面积。 9．1．4 墙板上单孔面积在l ㎡以内的孔洞不扣除，洞侧壁模板亦不增加：单孔面积在1 ㎡以外应予扣除，洞侧壁模板面积另行计算。 9．1．5 附墙柱、暗柱、暗梁及墙突出部分的模板并入墙模板计算。 9．1．6 梁、板、墙模板均不扣除后浇带所占的面积。 9．1．7 构造柱按外露部分计算模板面积。 9．1．8 计算板的模板时，应扣除混凝土柱、梁、墙所占的面积。 9．1．9 悬挑板、挑板(挑檐、雨蓬、阳台)模板按外挑部分的水平投影面积计算，伸出墙外的牛腿、 挑梁及板边的模板不另计算。 9．1．10楼梯模板按水平投影面积计算，伸入墙内部分不计算。不扣除小于500mm宽度的楼梯井所占面积，楼梯的踏步板、平台梁等的侧面模板不另计算。 9．1．11 台阶模板，按水平投影面积计算，台阶两侧不另计算模板面积。 9．1．12 压顶、扶手模板按其长度以米计算。 9．1．13 小型池槽模板按构件外围体积计算，池槽内、外侧及底部的模板不另计算。 9．1．14 柱、梁、墙所出的弧线或二级以上的直角线，以及体积在0.05m3以内的构件，其模板按小型构件模板计算。 9，2 预制混凝土的模板(除漏花÷刀花外)按构件设计图示尺寸以体积计算。 9，3 预制混凝土漏花、刀花的模板制作工程量，按构件外围垂直投影面积计算。 9，4 现浇构筑物模板工程量，按以下规定计算：
构造柱的模板面积计算公式
————————————————————————————————作者：————————————————————————————————日期：
构造柱的模板面积计算公式：如图 （D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时， S=(K×3+D×2)×H 当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H 当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H 当构造柱位于十形墙体相交处时,S=D×8×H。 1、构造柱中马牙槎一边咬口两边咬口的意思： 当构造柱位于单片墙最前端时，就是马牙槎一边咬口； 当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；
当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。 2、砖墙嵌接部分指的是哪一块： 指的就是构造柱的马牙槎咬口，一般是5进5退。 3、是马牙槎部分浇砼时都浇柱吗： 是的，马牙槎和柱是同时一次性浇筑的。 4、模板是不是只支两面呢： 当构造柱位于“一”字形墙体中部时，只支两面。 5、构造柱中拉结筋要空过构造柱吗： 必须进入构造柱达到设计或规范要求的锚固长度。
构造柱工程量计算公式： V = （B+b）*A*H + K V--构造柱砼体积 B--构造柱宽度 b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度 ) A---构造柱长度 H---构造柱高度（自基础上表面至构造柱顶面之间的距离） K---构造柱基础工程量 构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。 首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。 1.混凝土工程量：
构造柱设置规范要求 一、框架结构填充墙： 1、抗震规范第：钢筋混凝土结构中的砌体填充墙 1、均匀对称，宜避免形成薄弱层或短柱； 2、砌体的砂浆强度等级不低于M5；实心块体的强度等级不低于，空心块体的强度等级不宜低于；墙顶应与框架梁密切结合； 3、填充墙应沿框架柱全高每隔500~600设2A6拉筋，拉筋伸入墙内的长度，沿墙全长贯通。 4、墙长大于5m时，墙顶与梁宜有拉结；墙长超过8m或层高2倍时，宜设钢筋构造柱； 墙高超过4m时，墙体半高宜设设置与柱相连且沿墙全长贯通的钢筋混凝土水平系梁； 5、楼梯间和人流通道的填充墙，应采用钢丝网砂浆面层加强； 2、砌体结构设计规范：框架填充墙：考虑水平风荷载和地震作用，地震作用按《抗震》非结构构件的规定计算。在正常使用和正常维护条件下，填充墙的使用年限和主体结构相同，结构安全等级二级。 填充墙的构造设计规定： 1、轻质块体材料其强度等级：自承重的空心砖、轻集料混凝土砌块， 空心砖：MU10、、MU5、； 轻集料混凝土砌块：MU10、、MU5、； 2、填充墙砌筑砂浆的强度等级M5（Mb5、Ms5）； 3、填充墙的墙体厚度90mm； 4、用于填充墙的夹心复合砌块，两肢块体之间应有拉结； 填充墙与框架的连接，可根据设计要求，采用开脱或不开脱方法。有抗震设计要求时宜采用填充墙与框架开脱的方法。（不开脱是指框架与砌体之间有砌体加钢筋相连接，梁和墙顶也紧密连接，反之为开脱）采用开脱的方法： 1、填充墙两端与框架柱、填充墙顶面和框架梁之间流出20mm的间隙； 2、填充墙端部应设置构造柱，柱间距20倍墙厚，且4m，柱宽100；柱竖向钢筋A10，箍筋宜为A R5，竖向间距400；竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头 30d，焊接时（单面焊）10d；柱顶与框架梁（板）应预留15的缝隙，用硅胶或其他弹性密封材料封缝；当填充墙有宽度2100的洞口时，洞口两侧应加设宽度50的单筋混凝土柱； 3、填充墙宜卡入设在梁板底及柱侧的卡口铁件内，墙侧卡口板的竖向间距500，墙顶卡口板的水平间距1500； 4、墙体高度超过4m时，应在墙高中部设置与柱连通的水平系梁。梁的截面高度60；填充墙高 6m 5、填充墙与框架柱、梁的缝隙可采用聚苯乙烯泡沫塑料板条或聚氨酯发泡材料充填，并用硅酮胶封缝；
3.0.1.填充墙或隔墙的砌筑，应先砌墙后浇构造柱，且应满足相应砌体结构的有关施工规定；砌体施工质量控制等级为B级。 3.0.2. 当墙长<5米时,所有填充墙或隔墙的顶部，必须用实心砖斜向嵌紧砌实，不得与上面的梁板脱空或仅用砂浆封嵌。用实心砖斜向嵌紧砌实，应在下部砌体砌筑7天左右后进行，砂浆满填;当墙长不小于5米时墙顶与梁或板宜有拉结,做法详见《砌体填充墙》06SG614-1中P21。 圈梁： 3.0.3. 180~200厚墙，当3.5m<墙高≤5m时，应在墙高的中间部位或门窗洞顶处设置一道圈梁，见图3.a； 3.0. 4.90~120厚墙，当2.0m<墙高≤3.0m时，应在墙高的中间部位设置一道压砖槛，见图3.b；当 3.0m<墙高≤5m时，应在墙高的中间部位，设置一道圈梁，见图3.a；同时当墙长>4m而中间又无横墙或柱拉结时，应设置混凝土构造柱及角柱，见图3.c。 3.0.12 所有圈梁或压砖槛的端部均应与钢筋混凝土或钢结构的框架柱、构造柱等竖向构件形成封闭体系 过梁： 3.0.13在墙体上需设置门、窗顶过梁时，其尺寸和配筋见图 3.0.13（可用C20混凝土现浇或预制）。当门窗洞边无砖墩可搁置过梁时，应在相应洞顶位置的混凝土墙、柱上预埋铁件，以便和过梁中的钢筋焊接。 3.0.14当墙身圈梁兼作门窗顶过梁时，其配筋和断面尺寸不得小于图3.0.13的规定。当圈梁在门窗洞处切断时，则门窗洞处的过梁应伸过洞口≥1000、并不小于圈（过）梁高差的2倍。
构造柱： 3.0.3.同时当墙长>5m中间又无横墙或柱拉结时，应设置混凝土构造柱及角柱，见图3.c。 3.0.5.楼梯两侧的填充墙和人流通道的围护墙除满足本图中第3.0.3条的要求外,还应满足设置的钢筋混凝土构造柱的间距不大于层高,并且填充墙应采用钢丝网砂浆面层加强。 砼不低于C20 3.0.9所有墙的门、窗框二侧（有构造柱时例外），应按图3.d 用钢板网等加固，除与墙身订牢外，其上下端各弯转300。当门窗洞净宽≥1500时，两侧应按图3.c设置钢筋混凝土构造柱。 3.0.10 所有墙，因开设门窗而形成的独立墙柱，当其墙宽a≤(1000)（实心墙体）及(1200)（空心墙体）时，应按图3.e设置混凝土构造柱；当a>(1000)（实心墙体）及(1200)（空心墙体）时，可按第3.0.9条门框加固方法处理。 3.0.11所有悬臂（或一字形）内、外墙的端部，及外墙的L形转角处，不同厚度墙体交接处、建筑长度超过不设伸缩缝最大长度时的外墙窗洞均应设置混凝土构造柱，构造柱布置后的间距应满足不大于层高2倍,其截面及配筋可参照图3.c中的构造柱施工。
建筑土方开挖工程量计算公式： 1，建筑土方开挖工程量计算公式： 圆柱体：体积=底面积×高 长方体：体积=长×宽×高 正方体：体积＝棱长×棱长×棱长． 锥体: 底面面积×高÷3 台体: V=[ S上+√(S上S下)+S下]h÷3 球缺体积公式＝πh²(3R-h)÷3 球体积公式：V＝4πR³/3 棱柱体积公式：V＝S底面×h＝S直截面×l （l为侧棱长,h为高) 棱台体积：V=〔S1＋S2＋开根号（S1*S2）〕／3*h 注：V：体积；S1：上表面积；S2：下表面积；h：高。 ------ 几何体的表面积计算公式 圆柱体: 表面积:2πRr+2πRh 体积:πRRh (R为圆柱体上下底圆半径,h为圆柱体高) 圆锥体: 表面积:πRR+πR[(hh+RR)的平方根] 体积: πRRh/3 (r为圆锥体低圆半径,h为其高, 平面图形 名称符号周长C和面积S 正方形a—边长C＝4a S＝a2 长方形a和b－边长C＝2(a+b) S＝ab 三角形a,b,c－三边长h－a边上的高s－周长的一半A,B,C－内角其中 s＝(a+b+c)/2 S＝ah/2＝ab/2?sinC ＝[s(s-a)(s-b)(s-c)]1/2＝a2sinBsinC/(2sinA) 四边形d,D－对角线长α－对角线夹角S＝dD/2?sinα平行四边形a,b－边长h－a边的高α－两边夹角S＝ah＝absinα菱形a－边长α－夹角D－长对角线长d－短对角线长S＝Dd/2＝a2sinα梯形a和b－上、下底长h－高m－中位线长S＝(a+b)h/2＝mh 圆r－半径d－直径C＝πd＝2πr S＝πr2＝πd2/4 扇形r—扇形半径a—圆心角度数C＝2r＋2πr×(a/360) S＝πr2×(a/360) 弓形l－弧长S＝r2/2?(πα/180-sinα) b－弦长＝r2arccos[(r-h)/r] - (r-h)(2rh-h2)1/2 h－矢高＝παr2/360 - b/2?[r2-(b/2)2]1/2 r－半径＝r(l-b)/2 + bh/2 α－圆心角的度数≈2bh/3 圆环R－外圆半径S＝π(R2-r2) r－内圆半径＝π(D2-d2)/4 D－外圆直径 d－内圆直径椭圆D－长轴S＝πDd/4 d－短轴 2，建筑工程量计算公式： 计算挖土方的体积：土方体积＝挖土方的底面积*挖土深度。 利用棱台体积公式计算挖土方的上下底面积。 V=1/6×H×(S上+ 4×S中+ S下)计算土方体积（其中，S上为上底面积，S中为中截面面积，S下为下底面面积）。 S下＝底层的建筑面积+外墙外皮到挖土底边线的面积（包括工作面、排水沟、放坡等）。用同样的方法计算S中和S下。
构造柱的模板面积计算公式：如图 （D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时， S=(K×3+D×2)×H 当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H 当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H 当构造柱位于十形墙体相交处时,S=D×8×H。 1、构造柱中马牙槎一边咬口两边咬口的意思： 当构造柱位于单片墙最前端时，就是马牙槎一边咬口； 当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；
当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。 2、砖墙嵌接部分指的是哪一块： 指的就是构造柱的马牙槎咬口，一般是5进5退。 3、是马牙槎部分浇砼时都浇柱吗： 是的，马牙槎和柱是同时一次性浇筑的。 4、模板是不是只支两面呢： 当构造柱位于“一”字形墙体中部时，只支两面。 5、构造柱中拉结筋要空过构造柱吗： 必须进入构造柱达到设计或规范要求的锚固长度。
构造柱工程量计算公式： V = （B+b）*A*H + K V--构造柱砼体积 B--构造柱宽度 b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度 ) A---构造柱长度 H---构造柱高度（自基础上表面至构造柱顶面之间的距离） K---构造柱基础工程量 构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。 首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。 1.混凝土工程量：
柱高*断面面积*柱根数= m3 式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。 以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据 构造柱计算时要分三段：±0.000以下至基础底部的部分，±0.000以上至屋面部分，女儿墙部分。 构柱体积（V）=[外墙上的构造柱总截面面积/外墙厚+内墙上的构造柱总截面面积/内墙厚]×内外墙平均厚×构柱总高，当内外墙厚度相等时更为准确。 2、钢筋工程量： 主筋：主筋长*根数*比重（kg/m）*柱根数= kg 箍筋：柱断面周长*（柱高/@）*比重（kg/m）*柱根数= kg 式中主筋长=柱高+伸入地圈梁长+上下的直钩长+42.5dn，（n 为层数），因为主筋在±0.00和层楼板处搭接，并在搭接区段箍筋加密为φ6@100.
构造柱工程量计算方法(具体详细） （D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时，S=(K3+D2)H 当构造柱位于L或一形墙体相交处时，S=(K2+D4)H 当构造柱位于T形墙体相交处时，S=(K1+D6)H 当构造柱位于十形墙体相交处时,S=D8H。 1、构造柱中马牙槎一边咬口两边咬口的意思： 当构造柱位于单片墙最前端时，就是马牙槎一边咬口； 当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于T形墙体相交处时，就是马牙槎三边咬口； 当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。 2、砖墙嵌接部分指的是哪一块： 指的就是构造柱的马牙槎咬口，一般是5进5退。 3、是马牙槎部分浇砼时都浇柱吗： 是的，马牙槎和柱是同时一次性浇筑的。 4、模板是不是只支两面呢： 当构造柱位于一字形墙体中部时，只支两面。 5、构造柱中拉结筋要空过构造柱吗： 必须进入构造柱达到设计或规范要求的锚固长度。 构造柱工程量计算公式： V = （B+b）*A*H + K
V--构造柱砼体积 B--构造柱宽度 b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度) A---构造柱长度 H---构造柱高度（自基础上表面至构造柱顶面之间的距离） K---构造柱基础工程量 构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。 首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。 1.混凝土工程量： 柱高*断面面积*柱根数= m3 式中：柱高自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。 以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据构造柱计算时要分三段：0.000以下至基础底部的部分，0.000以上至屋面部分，女儿墙部分。 构柱体积（V）=[外墙上的构造柱总截面面积/外墙厚+内墙上的构造柱总截面面积/内墙厚]内外墙平均厚构柱总高，当内外墙厚度相等时更为准确。 2、钢筋工程量： 主筋：主筋长*根数*比重（kg/m）*柱根数= kg

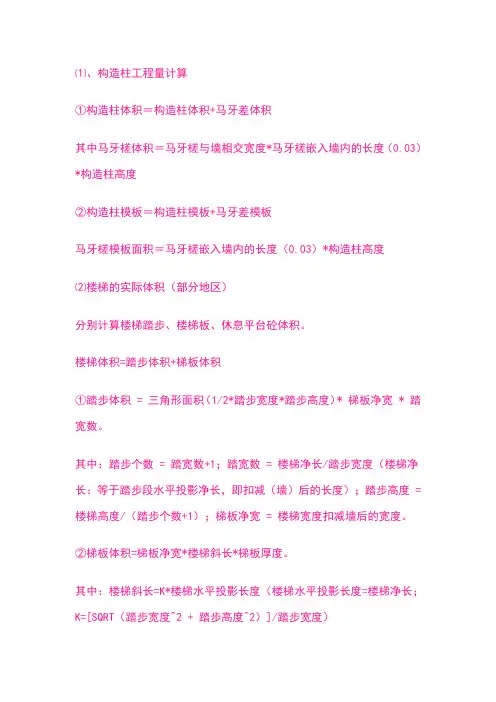

一、柱子 1、柱子工程量 （1）柱子体积：砖柱；砼柱。（2）砼柱模板。（3）、砼柱高度超过 3.6m增价；（4）、独立柱装修（5）柱侧装修 2、柱子工程量计算方法 ⑴、构造柱工程量计算 ①构造柱体积＝构造柱体积+马牙差体积 其中马牙槎体积＝马牙槎与墙相交宽度*马牙槎嵌入墙内的长度（0.03）*构造柱高度 ②构造柱模板＝构造柱模板+马牙差模板 马牙槎模板面积＝马牙槎嵌入墙内的长度（0.03）*构造柱高度 ⑵、构造柱工程量计算的难点 ①、构造柱的马牙差算起来很麻烦，必须考虑柱子与几个墙面相交。 ②、模板计算难点同体积。 ⑶、框架柱 ①现浇混凝土柱按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。 框架柱体积＝框架柱截面积*框架柱柱高 其中柱高： a有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。 b无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。 c框架柱的柱高，应自柱基上表面至柱顶高度计算。 ②框架柱的模板＝框架柱周长*框架柱支模高度 天津2004计算规则：混凝土、钢筋混凝土模板及支架按照设计施工图示混凝土体积计算。 ③预制混凝土柱按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积，柱上的钢牛腿按铁件计算.
