使用相控阵
进行超声检测的常规步骤
2006.5.1
制作者：马克.戴维斯
美国无损检测学会超声三级
奥林巴斯无损检测
免责条款
使用这个程序之前仔细阅读下面的内容，你确信可以接受下面所有的条款和条件。
1．这个程序没有进行任何形式的授权，提供给客户的仅仅是一个最基本的原理，使用此程序的全部风险和后果由消费者和最终用户承担，奥林巴斯无损检测和戴维斯不能做出明确的和含蓄的保证，但是不包括商业上的承诺，要尊重此程序。
2．无论使用这个程序所产生的任何直接的、间接的和附带的损害结果，奥林巴斯无损检测和戴维斯不承担任何责任，包括商业利益的损失、商业中断、商业信息的丢失等等，在这个程序派生出来的其他技术，在这个协议之外或者不能使用这个程序，奥林巴斯已经考虑到这个损害的可能性。
目录
1.0 目的
2.0 范围
3.0 参考书目
4.0 超声相控阵检测设备
5.0 相控阵设备的线性
6.0 相控阵探头可操作确认
7.0 相控阵系统校准
8.0 表面处理
9.0 扫查覆盖和扫查方法
10.0 记录评价标准和波幅判断
11.0 检测后的清理
12.0 文件
附录1 相控阵术语学
附录2 相控阵内不可用晶片的评价指导方针附录3 超声信号的缺陷定性
附录4 相控阵确定缺陷的尺寸
1.0目的
1.1这个程序提供了手动和带编码器的相控阵检测焊缝和母材的
必要条件。
1.2这个程序也对相控阵的以下几个方面很有用
1.2.1 探测
1.2.2 定性
1.2.3 缺陷长度
1.2.4 缺陷位置：距离上表面或者下表面
1.2.5 缺陷尺寸：向内表面或者外表面延伸的连接裂纹
2.0 应用范围
2.1 此程序可以用于一般的相控阵检测，也可以用于炭钢和不锈钢的焊缝和母材的检测
2.2 这个程序可应用在0.5到1英寸的厚度上，为了和程序保持一致，有效的范围要乘以0.5到1.5倍（举个例子：最小的尺寸是0.25英寸，和最小的一样最大的尺寸是1 .5英寸）。
2.3 当需要一个标准的时候，此程序的设计论证了奥林巴斯无损检测相控阵系统Omniscan是符合美国机械工程师协会的标准。
2.4 使用Omniscan 相控阵系统做一个标准的测试演示实例。
2.5 针对产品外形和材料的特殊要求，设计一个大概的相控阵检测计划。
3.0 参考书目
3.1美国机械工程师协会，锅炉和压力容器标准，第四章第五节，
最近的版本和附录。
3.2 美国无损检测学会，SNT TC 1A，2001
3.3 戴维斯主编先进超声定缺陷尺寸手册。
3.4为了制作检测和缺陷定性的报告，要做检测计划报告。
3.5 检测计划报告是为了确定裂纹的尺寸。
4.0 超声相控阵检测设备
4.1 超声相控阵设备Omniscan采用脉冲回波的方式,设备的校准和衰减控制增量是2db或者更少，Omniscan包含16或者32个独立脉冲发射和接收通道，这个系统能够产生和显示扇形扫查图像（也叫S扫查），这些图像可以存储便于以后的调用。
4.2 检测人员可以使用真实时间扇形扫查图像，在检测的过程中保证数据的真实性，扇形扫查的图像包括信号的波幅和反射体的深度信息,设计超声的折射角度，Omniscan相控阵系统拥有多种分析能力，包括A扫显示和使用标尺的软件读出，B、C和扇形扫查图像的导出对缺陷的分析非常有益。
4.3 Omniscan 相控阵系统拥有在线的聚焦法则产生软件，允许直接修改超声波束的特性。使用便携式的电脑由以太网连接到设备，Omniscan相控阵系统需要使用一个外部的存储设备，CF卡，或者是USB存储设备。
4.4 除了数据存储，数据分析人员还可以利用PC对已经存储的数据进行分析，数据显示软件能存放在Omniscan相控阵系统中，也能用在远端的电脑上进行数据重放，参考厂商操作手册对设备进行明
确的操作。
4.5 任何控制，将影响设备的线性，例如，抑制：在器械的校准、系统的校准以及检测时，小于一定数值的信号将不被采集。
4.6 在校准的过程中如果进行任何控制（例如，滤波、平均、脉冲持续时间等等），因此这些控制不能被调整，原因是这些控制影响Omniscan 系统的校准。
4.7 超声相控阵系统被校准到和第五节的一致。
4.8 焦点二，在校准和检测的过程中，耦合剂（甘油或者替代品）中的氯和硫的成分不能超过千分之一。
4.9 在校准和检测中，使用相同材料和数量的耦合剂。
4.9.1 我们所使用的扫查方法中，超声传感器的配置清单。线
性相控阵探头的配置可以从10到128个晶片。
4.10根据材料的类型和厚度，相控阵探头的频率从2M到10M。4.11 设计相控阵楔块适应上诉的探头，名义上的折射角度在45、
55、60、70，确保覆盖焊缝和热影响区。
4.12 使用相控阵编码器界面可以追踪探头的移动，校准编码器使
之与相控阵设备保持一致。
5.0 相控阵设备的线性
5.1 在每一系列扫查的开始和结束，要校验相控阵设备的线性，且
时间不超过3个月。
5.2 相控阵设备的线性校验将记录在超声设备线性证书上（表格1）。
5.2.1 屏幕高度的线性
5.2.1.1确定探头在校准试块上的位置，在这个位置能获得两个
校准反射体的显示。
5.2.1.2 可选择的，一个整齐的波束探头在任何的校准区域都
被使用，使信号充分的分离出来，阻止两个信号的重叠。
5.2.1.3 调整探头位置达到2：1的比率在两个指示之间，使大
的波幅示数在满屏高的80%；小的示数在满屏高的40%。
5.2.1.4 不要移动探头位置；使大的指示达到满屏高的100%，
记录小指示的波幅，评估的精度大约在满屏高的1%。
5.2.1.5 继续设置大的指示从满屏高的100%到20%，其增量为
满屏高的10%（如果有好的控制以2db的增量也是可以
接受的）；在每一个设置下，观察和记录小的指示，评
估的精度大约在满屏高的1%，小示数是大示数的50%，
其误差是满屏高的正负5%。
5.2.2 波幅控制的线性
5.2.2.1 在校准区域上从反射体获得最大波幅以确定探头的位
置。
5.2.2.2 对于最小的，波幅控制的线性将被确认，在所使用设备
的增益范围的两端。
5.2.2.3 不要移动探头，设置这个指示到满屏高的必须比率，增
加或者减小增益在超声设备线性清单中（表格1），这个
评估信号以精度1%被记录，并且在清单中表现出来。6.0 相控阵探头晶片可操作性确认
6.1使用者无论何时怀疑晶片的可操作性问题，相控阵探头晶片的性能将被校验；检测相控阵探头，确保每一个晶片都有发射和接收超声波的能力。
6.2 要确认每一个发射、接收模组的性能和每一个通道的电缆传导。所有相控阵探头中，孔径中有25%的缺陷晶片，此探头将被更换，在有效的校准被确认后，探头被认为是没有问题的。
6.3 附录2中提供了晶片的可操作性方针。
7.0 相控阵系统校准
7.1 校准块和待测的工件具有相同表面和成分，这样的校准将被确认。
7.2 系统校准包括完整的超声检测系统，屏的校准至少在检测时的最小角度，除非还有另外的说明。
7.3 系统校准信息记录在Omniscan超声检测数据报告表中，增益可能被调整为校准参考增益，其他控制的调整将需要重新校准。
7.4 聚焦法则的确认
7.4.1 特定角度入射的超声波发射和接收的时间延迟是由相控阵系统提供的聚焦法则自动计算出来的。确认输入的信息是正确的；确认相控阵系统在正常的工作。
7.4.2 选择角度波束标尺，调整它的位置，确保可以显示45度角折射或者在扇形扫查中的最小角度的A扫信息。
7.4.3 使用4英寸半径的国际焊接学会试块，信号的波幅显示在A扫中。注意：尽管使用其他角度的扇形扫查可能显示更高的波幅，
我们仅仅使用和45度相关的A扫显示。
7.4.5利用国际焊接学会试块上的有机玻璃在A扫显示中的波幅，使用原来的波束折射角度退出位置，测量实际的传播角度，。利用波束的退出点位置，记录下来在国际焊接学会的试块上实际的波束角度。
7.4.6 如果这个测量角度是45度加减2度，那么这个聚焦法则的参数是正确的。
7.4.7 如果这个测量角度超出了可接受的公差（45度加减2度）,所有传感器的设置参数必须被重新精确的评价, 如果这些参数是正确的, 检测材料中的横波声速，如果是正确的，对进入楔块的声速进行微小调整, 如果测量的角度太高, 楔块声速必须进行微小的增加；类似的, 如果测量角度太低, 楔块声速必须进行微小的降低，反复调整直到测量角度在公差之内。
7.5 时间基准确认
7.5.1 调整角度标尺的位置，确保它能显示45度角折射的A扫显示信息。
7.5.2 放置探头能同时得到2英寸和4英寸的信号，同时在A扫上观察国际焊缝学会试块圆形反射体的信号。
7.5.3 使用A扫标尺测量2英寸和4英寸信号之间的距离，这个结果应该是2英寸正负0.1英寸。
7.5.4 如果两个信号之间的测量值太大（超过2.1英寸），在工件设置菜单中是减少横波的声速，同样的，如果两个信号之间的测量值太
小（小于1.9英寸），增加声速值，重复调整直到得到满意的数值。
7.5.5 使探头停留在波峰位置，用A扫标尺测量4英寸反射体的
金属声程。
7.5.6 这个数值应该在4英寸正负0.1英寸，如果这个值低于3.9
英寸，增加延迟参数的数值直到测量值是正确的。如果这个
值超过4.1英寸，降低延迟参数的数值直到测量值是正确的。
聚焦法则确认的必要条件：时间基准确认和灵敏度校准是最
基本的。设备线性和超声波束传播不一定每一次都要做。
7.5.7 也可以使用其它试块进行时间基准和楔块延时校准。
7.6 灵敏度和楔块延时校准
7.6.1 Omniscan要进行楔块延时和灵敏度校准。
7.6.2 在楔块延时的校准中使用不同的角度。
7.6.3 灵敏度校准就是对所使用的每一个不同的角度和声程进行增
益补偿。
7.6.3.1 选择校准反射体，它一半的厚度被检测，或者是在材
料区域内被检测。
7.6.3.2 使相控阵探头向后的不同角度或者是聚焦法则在校准
反射体上得到最大的波幅。
7.6.3.3 使相控阵滩头向前的不同角度或者是聚焦法则在校准
反射体上得到最大的波幅。
7.6.3.4 Omniscan系统计算出必需的增益，针对不同的聚焦法
则自动调整出所必需的增益。
7.7在校准和检测的过程中，超声在材料中随着声程的衰减，使用时间修正增益进行校准（自动的——时间受控增益）。
7.8 针对特殊角度的电子扫查（E.Scans）也可以使用DAC进行校准，例如：45度、60度或者70度。
7.9 系统检测的校准存储在Omniscan的电子存储器，外部芯片或者数据存储设备中，这个系统校准可以使用一段时间，倘若要进行检测，首先要对系统校准进行核实。
7.10 在进行检测之前，一定要做至少一次完整的超声系统校准。
7.11 对温度的要求
基本的校准块温度在25摄氏度以内，在每一次扫查中表面的温度都会发生改变。
7.12 系统校准的确认
7.12.1 系统校准确认包括完整的检测系统，在合适的校准块或者模拟试块上，扫查范围和TCG校准将被核实，需要确认的校准包括以下的几种情况：
7.12.1.1 进行一系列检测之前或者24小时之内。
7.12.1.2 更换了同种类型和长度的电缆。
7.12.1.3 更换了同种类型的电源，例如改变了电池。
7.12.1.4 在检测过程中的12个小时。
7.12.1.5 在完成一系列的扫查之后。
7.12.1.6 无论何时，只要校准的有效性被怀疑。
7.12.2 使用模拟试块（例子，国际焊接学会试块，国防和航天中心
模型）对完整的系统校准进行确认，模拟试块的材料和外形可以是任何形式，前提是合适扫查范围和允许校准TCG灵敏度。
7.12.3 使用最基本的校准试块进行系统的最初校准，并且这个系统的最初校准随时可以被确认，如果有一个参考试块，例如Rompas，用它完成系统校准确认，在最初的校准报告中，记录模拟反射体上的位置和波幅，如果增益控制被调整了，在参考试块上记录增益设置，在系统校准记录上有参考试块的类型等一系列的信息。
7.13 系统校准变更
7.13.1如果在TCG上有一个点的波幅减少20%或者2db；或者扫查线上的任何一个点移动的读数超过10%在扫查分界上，完成下面各项。
7.13.1.1 最近的有效校准确认之后完成所有无效检测。
7.13.1.2 进行新的系统校准。
7.13.1.3 重复无效的检测。
7.13.2 完成下面各项，如果在TCG上有一个点的波幅增加20%或者2db。
7.13.2.1 纠正系统校准。
7.13.2.1 对最近的有效校准之后的检测记录进行确认。
7.13.2.1 在可用的表格中输入正确的数值。
7.14 重新校准
7.14.1 下列情形中的任何一种都可能引起重新校准。
7.14.1.1 探头或者楔块的改变。
7.14.1.2 探头电缆的类型或者长度的变更。
7.14.1.3 超声设备的改变。
7.14.1.4 检测人员的更换。
7.14.1.5 耦合剂的改变。
7.14.1.5 电源类型的改变。
8.0 表面处理
8.1 接触表面—清除阻碍探头的自由移动或者削弱超声震动传播的焊接溅滴和任何粗糙的东西，使探头在完全的接触表面上可以自由的移动。
8.2 焊缝表面—清除使缺陷信号模糊或者不能被发现的不规则形状。
8.3 无法达到的条件，将记录在超声数据报告表格中。
9.0 检测覆盖和扫查方案
9.1 明确的扫查覆盖，焊缝确认，扫查位置的确认。
9.2 扫查覆盖焊缝和焊趾，这个区域包括热影响区。
9.3使用绘图或者是计算机模拟出适当的检测角度进行扫查计划的论证，此倾斜角度（例子，40到60度或者55到70度）在检测时被使用，扫查计划被记录下来，这个扫查计划是最终检测报告的一部分。
9.4 Omniscan可以设置多个通道进行扇形和电子扫查，像9.3节提到的，我们使用合适的角度对焊缝和热影响区完全覆盖。
9.5 确定必需的扫查量和扫查区域，每一个焊缝中心线被显示出
来。
9.6 确认线性的扫查方法，也叫做线性扫查技术，线性扫查是和扇形扫查类似的电子扫查。
9.7 美国机械工程师协会认可的合适的折射角度，从而确定相控阵探头的位置，这些将在超声扫查计划中详细的说明。
9.8 最少需要确定两个线性扫查，它们以不同的步进相对焊缝中心线分布在焊缝的两侧，以保证实际检测时可以完全覆盖焊缝和热影响区。
9.9 厚度超过1英寸的焊缝，使用线性扫查覆盖焊缝和母材。
9.10 扫查轴和焊缝的相交角可以是90度270度和0度180度。
9.11 光栅扫查可以确定缺陷的性质。
9.12在平焊缝上，探头移动的速率为6英寸/秒，在管子焊缝上3英寸/秒，除非校准成更高的速率。
9.13 从焊缝的两侧进行扫查，在实际中，也有可能从一侧检测，所有检测到的缺陷将记录在超声检测数据报告中。
9.14 整个检测包括焊缝和临近的母材，它们在焊缝的任一侧以顺时针和逆时针进行检测，使相控阵楔块的轮廓曲率和管子或者压力容器的曲率保持一致，以确保探头和管子或者压力容器有很好的接触。
9.15 使用编码器时，记录完整的A扫描数据是我们所推荐的。
10.0 记录/评价标准和波幅判断
10.1 仅仅在评价人员具有超声二级或者三级的水平时，评价超声检测的结果才是可以接受的。
10.2 所有超过DAC或者TCG20%的反射体信号将被认真的研究，以确定反射体的类型，附录三将提供缺陷定性的方针。
10.3 超过DAC或者TCG的50%的显示，一定是几何学或者冶金学所引起的，这个信号将被记录下来。
10.3.1 下面的步骤是用来区分信号是由几何学还是由冶金学产生的。
10.3.1.1 解释区域包含的反射体和检测说明书是一致的。
10.3.1.2 划分和确认这个显示，确认焊缝外形和外径等高线。
10.3.1.3 把焊缝的几何形状画出来。
10.3.2 参考5.1.11的内容，把显示的位置和区域记录下来。
10.3.3 整个值得记录的显示将被确定形状、性质和在反射体中的位置，最终的显示评价和部署是使用者的职责。
10.3.4 波幅判断—信号波幅测量相对于校准的DAC和TCG。
10.3.5 使用Omniscsn进行焊缝检测可接受的标准和规格将被确认。
11.0 检测后的清理
检测完成之后，表面残留的东西要清理掉。
12.0 文件
12.1 超声检测的结果记录在Omniscan数据报告表格中，所有值得记录的显示：A、B、C和扇形扫查保存为一个报告文件。
12.2 检测者记录检测结果在Omniscan数据报告表格中，所有值得记录的显示被记录在检测报告中，在合适的日期完成试块。
12.3 超声扫查计划，超声校准，超声设备线性确认（如果需要），是检测报告中应该考虑的部分。
附录1
1．术语学
角度补偿增益：也叫ACG，在扇形校准中，对从固定深度接收到的信号波幅的变化进行补偿，在不同的深度这个补偿具有电子补偿的特色，注意：ACG有许多技术上的限制（例如：对于较远的角度，补偿是不可能的）。
环形相控阵探头：探头晶片配置成为一组同心的环形，它们允许波束沿着一个轴聚焦在不同的深度，环形表面的区域一般是不变的，也就意味着每一个环形具有不同的宽度。
阵列（定向的）：晶片排成图案阵列，典型的阵列包括线性的、环形的、二维矩形、扇形和圆形。
圆形阵探头：相控阵探头由一组排列在圆上的晶片组成，只要给出波束入射必需的角度，这些晶片能指引波束向圆内、圆外传播，也可以沿着圆的对称轴传播。
电子扫查：也叫E扫，相同的聚焦法则沿着一组激活晶片多元的移动，以不变的角度沿着相控阵探头长度方向完成电子光栅扫查，每一个光栅扫查都和常规超声探头的扫查是一致的，也叫做电子扫查。
聚焦法则：对相控阵中的晶片组进行时间延迟，以确定波束发射和接收方式的性质。
线性相控阵探头：探头是由一组沿着一个轴并排的晶片组成，它们可以使波束移动、聚焦和偏移一定的角度。
矩形阵探头：探头是由一组沿着两个轴排列的晶片组成，沿着两个轴
分开的用途，例如：这些探头可以控制波束在三维方向。
扇形扫查：也叫S扫或者带方位角的扫查，可以查阅到任意波束的移动和数据显示，作为数据显示，它是所有A扫的二维视图，并且对每一组晶片的延时和折射角度进行了修正，使用同样的聚焦深度和晶片，可以对一定的扫查范围进行不同聚焦法则的检测。
附录二
相控阵探头内不可用晶片的评价指导方针
范围
这个附录提供了相控阵探头内不可用晶片的评价指导方针，这个方针将成为超声检测的标准，将获得一个修正的行为。
这些指导方针不是委托统治的，特定的应用和聚焦法则是不同的，如果发生任何不良晶片的标准不在这个指导方针的范围之内，奥林巴斯无损检测将对这个特殊的案例进行讨论，或者是进行一次培训。
定义
●不良晶片：这个定义是引用常规超声中的不良的超声通道的概念，Omniscan有128个通道，每一个波束都是由混合的通道组成的（具有代表性的是16个通道，尽管它有可能更少）。
●引起不良晶片的原因：电缆上的突然断电有可能引起晶片的坏死，阵列中固有的不良晶片，连接的不良。晶片不良最常见的原因是电缆的损坏，实际上：
●聚焦法则：信息码文件控制晶片的延时激发和激发的电压。
●校准：在被认可的校准块上进行特定的校准扫查，确定正常性。 假定
●我们假设在工程开始之前，Omniscan进行了可接受的校准（在实践中，可能有一个或者多个不良晶片，但是这些影响可能不是很大）。
●未来的衰减将和最初的参考点进行比较。
●在工程开始之前，进行最基本的不良晶片的检测。
●最初校准使用黄金的标准判断后来的校准中是否出现过多的不良晶片。
●这个黄金标准使用的测量值。
◆校准反射体正常的波幅范围
◆波束角度的改变
◆信噪比（S/N）
●在和黄金校准相同的表面温度和校准情况之下，后来的校准将被确认。
●不管不良晶片的数量和位置，在性能标准的基础上，评价不良晶片的影响。
检查不良晶片
使用一次零度角反射确定不良晶片。
不良晶片接受标准
判断不良晶片的数量是否超标，可能有好几个标准，这些指导方针建立在性能基准之上（举例，波束的波幅，波束角度和信噪比），操作者使用下面的三个标准，对不良晶片进行补救。
覆盖要求，例如“在一个聚焦法则中，不良晶片不能超过2个”或者“两个不良晶片是邻近的”，这样覆盖将受到限制，基于性能的基础上，在附录A中展示了定义的不可接受波束。
标准1：校准波幅降低6db
如果校准扫查超过6db的改变，在任何通道上黄金标准注释出来，这个原因是由于不良中心引起的。
第四章超声相控阵检测设备、探头及试块 4.1 相控阵检测的设备 4.1.1 相控阵检测设备概述 1、设备的作用 相控阵检测设备时超声波相控阵检测的主体设备，它的作用是通过改变相控阵探头晶片的激发接受延迟产生超声波，同时将探头送回的电信号进行放大，通过一定图像方式显示出来，从而得到被检测工件内部有无缺陷及缺陷位置和大小等信息。 2、相控阵检测设备系统结构 超声相控阵检测设备主要包括超声发射部分和接收部分，目前国内外大型超声检测设备的系统设设计方案主要有三种：发射与接收分离系统；发射与接收集成且发射与接收板集成和发射与接收集成但是发射与接收板级分离。它们的优缺点如下所示。
数字相控阵超声成像检测系统是一个复杂的系统，通道数多，而且通道之间一致性要求很高，为了较高的综合指标，采用发射与接收集成但是发射与接收板级分离的方案。板卡之间通过总线相连。 总线的带宽对于系统的性能也有着较大的影响，也是系统设计的关键之一。目前仪器系统中采用的总线主要有PXI总线和VXI总线。 表4-1 PXI总线与VXI总线对比
PXI VXI 总线宽度32/64b32b 数据交换能力132/328Mb/s40/80Mb/s 集成度高高 接口开发方便方便 价格低高 4.1.2 数字相控阵超声成像检测硬件系统 数字相控阵超声成像检测的硬件系统，其内容包括相控阵超声发射和接收电路、前置放大与阻抗转换、程控放大、滤波与检波、A/D转换、同步与相位延迟控制、程控与逻辑控制等硬件。 图4-1 数字相控阵超声成像检测硬件系统 4.1.2.1 数字相控阵超声发射电路 （1）发射电路有较高的发射效率。原因是相控阵超声系统的通道数比较多，系统的发射功率和散热是一个非常重要的问题。相关研究表明，当探头的激励脉冲宽度为探头中心频率对应周期的一半时，发射电路的发射效率较高。由于检测不同的工件需要使用不同频率的探头，为保证系统较高的发射效率，在设计相控阵超声发射电路时，需要所设计的发射电路能够调节激励脉宽。 （2）由于相控很超声检测对通道之间的一致性要求比较高，因此要求发射电路通道间一致
使用相控阵 进行超声检测的常规步骤 2006.5.1 制作者：马克.戴维斯 美国无损检测学会超声三级 奥林巴斯无损检测
免责条款 使用这个程序之前仔细阅读下面的内容，你确信可以接受下面所有的条款和条件。 1．这个程序没有进行任何形式的授权，提供给客户的仅仅是一个最基本的原理，使用此程序的全部风险和后果由消费者和最终用户承担，奥林巴斯无损检测和戴维斯不能做出明确的和含蓄的保证，但是不包括商业上的承诺，要尊重此程序。 2．无论使用这个程序所产生的任何直接的、间接的和附带的损害结果，奥林巴斯无损检测和戴维斯不承担任何责任，包括商业利益的损失、商业中断、商业信息的丢失等等，在这个程序派生出来的其他技术，在这个协议之外或者不能使用这个程序，奥林巴斯已经考虑到这个损害的可能性。
目录 1.0 目的 2.0 范围 3.0 参考书目 4.0 超声相控阵检测设备 5.0 相控阵设备的线性 6.0 相控阵探头可操作确认 7.0 相控阵系统校准 8.0 表面处理 9.0 扫查覆盖和扫查方法 10.0 记录评价标准和波幅判断 11.0 检测后的清理 12.0 文件 附录1 相控阵术语学 附录2 相控阵内不可用晶片的评价指导方针附录3 超声信号的缺陷定性 附录4 相控阵确定缺陷的尺寸
1.0目的 1.1这个程序提供了手动和带编码器的相控阵检测焊缝和母材的 必要条件。 1.2这个程序也对相控阵的以下几个方面很有用 1.2.1 探测 1.2.2 定性 1.2.3 缺陷长度 1.2.4 缺陷位置：距离上表面或者下表面 1.2.5 缺陷尺寸：向内表面或者外表面延伸的连接裂纹 2.0 应用范围 2.1 此程序可以用于一般的相控阵检测，也可以用于炭钢和不锈钢的焊缝和母材的检测 2.2 这个程序可应用在0.5到1英寸的厚度上，为了和程序保持一致，有效的范围要乘以0.5到1.5倍（举个例子：最小的尺寸是0.25英寸，和最小的一样最大的尺寸是1 .5英寸）。 2.3 当需要一个标准的时候，此程序的设计论证了奥林巴斯无损检测相控阵系统Omniscan是符合美国机械工程师协会的标准。 2.4 使用Omniscan 相控阵系统做一个标准的测试演示实例。 2.5 针对产品外形和材料的特殊要求，设计一个大概的相控阵检测计划。 3.0 参考书目 3.1美国机械工程师协会，锅炉和压力容器标准，第四章第五节，

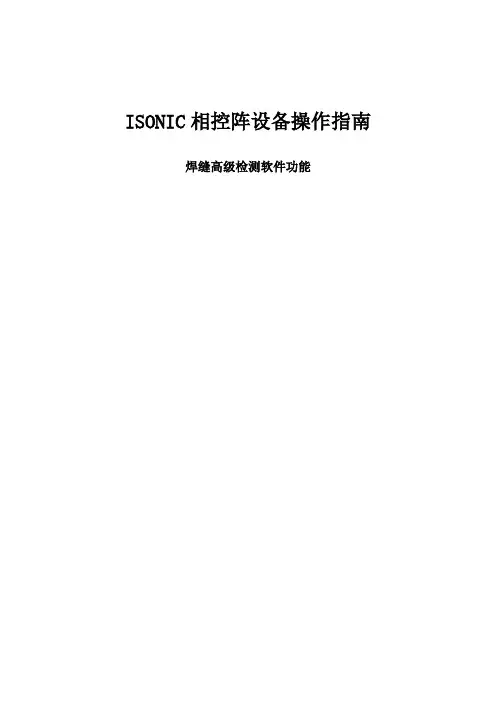

ISONIC相控阵设备操作指南焊缝高级检测软件功能
