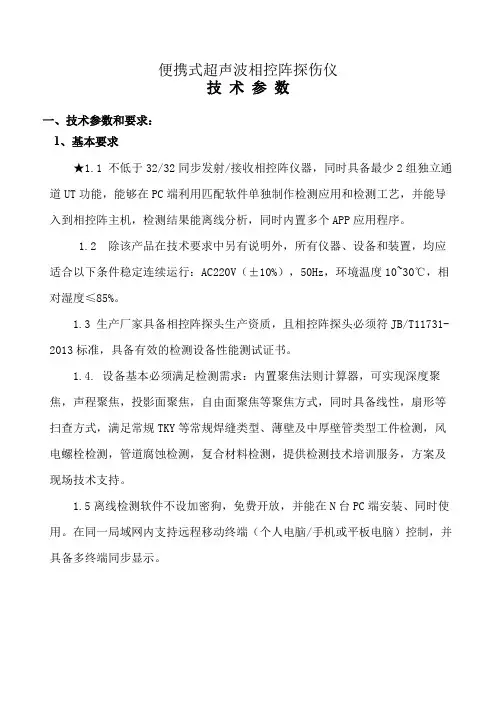

便携式超声波相控阵探伤仪
技术参数
一、技术参数和要求：
1、基本要求
★1.1 不低于32/32同步发射/接收相控阵仪器，同时具备最少2组独立通道UT功能，能够在PC端利用匹配软件单独制作检测应用和检测工艺，并能导入到相控阵主机，检测结果能离线分析，同时内置多个APP应用程序。
1.2 除该产品在技术要求中另有说明外，所有仪器、设备和装置，均应适合以下条件稳定连续运行：AC220V（±10%），50Hz，环境温度10~30℃，相对湿度≤85%。
1.3 生产厂家具备相控阵探头生产资质，且相控阵探头必须符
JB/T11731-2013标准，具备有效的检测设备性能测试证书。
1.4. 设备基本必须满足检测需求：内置聚焦法则计算器，可实现深度聚焦，声程聚焦，投影面聚焦，自由面聚焦等聚焦方式，同时具备线性，扇形等扫查方式，满足常规TKY等常规焊缝类型、薄壁及中厚壁管类型工件检测，风电螺栓检测，管道腐蚀检测，复合材料检测，提供检测技术培训服务，方案及现场技术支持。
1.5离线检测软件不设加密狗，免费开放，并能在N台PC端安装、同时使用。在同一局域网内支持远程移动终端（个人电脑/手机或平板电脑）控制，并具备多终端同步显示。
2 、仪器参数：
二、其他要求
1、本协议签定60天内，供方向需方提供全套仪器、产品合格证及纸质使用说明书一份，电子
版说明书一份。
2、供方提供主机产品质量三包期一年，探头及附件耗材质保期6个月，所有软件和应用APP
程序免费升级（如有新版本），并实行终身维修（适当收取材料费），接到维修通知后24小时之内到达现场。
机电工程学院
领导签字：

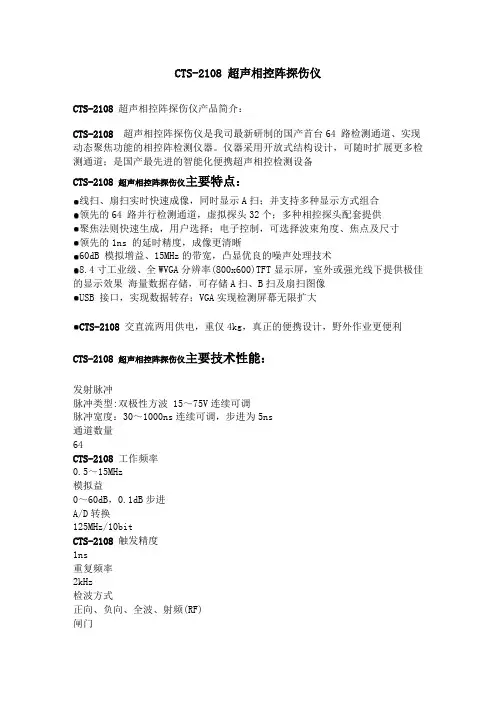

CTS-2108 超声相控阵探伤仪 CTS-2108 超声相控阵探伤仪产品简介： CTS-2108 超声相控阵探伤仪是我司最新研制的国产首台64 路检测通道、实现动态聚焦功能的相控阵检测仪器。仪器采用开放式结构设计，可随时扩展更多检测通道；是国产最先进的智能化便携超声相控检测设备 CTS-2108 超声相控阵探伤仪主要特点： 线扫、扇扫实时快速成像，同时显示A扫；并支持多种显示方式组合 领先的64 路并行检测通道，虚拟探头32个；多种相控探头配套提供 聚焦法则快速生成，用户选择；电子控制，可选择波束角度、焦点及尺寸 领先的1ns 的延时精度，成像更清晰 60dB 模拟增益、15MHz的带宽，凸显优良的噪声处理技术 8.4寸工业级、全WVGA分辨率(800x600)TFT显示屏，室外或强光线下提供极佳的显示效果海量数据存储，可存储A扫、B扫及扇扫图像 USB 接口，实现数据转存；VGA实现检测屏幕无限扩大 CTS-2108 交直流两用供电，重仅4kg，真正的便携设计，野外作业更便利CTS-2108 超声相控阵探伤仪主要技术性能： 发射脉冲 脉冲类型:双极性方波 15～75V连续可调 脉冲宽度：30～1000ns连续可调，步进为5ns 通道数量 64 CTS-2108 工作频率 0.5～15MHz 模拟益 0～60dB，0.1dB步进 A/D转换 125MHz/10bit CTS-2108 触发精度 1ns 重复频率 2kHz 检波方式 正向、负向、全波、射频(RF) 闸门
