压力传感器是压力检测系统中的重要组成部分,由各种压力敏感元件将被测压力信号转换成容易测量的电 信号作输出,给显示仪表显示压力值,或供控制和报警使用。 压力传感器的种类繁多，如压阻式压力传感器、应变式压力传感器、压电式压力传感器、电容式压力传感 器、压磁式压力传感器、谐振式压力传感器及差动变压器式压力传感器，光纤压力传感器等。 一、压阻式压力传感器 固体受力后电阻率发生变化的现象称为压阻效应。压阻式压力传感器是基于半导体材料(单晶硅)的压阻效应原理制成的传感器，就是利用集成电路工艺直接在硅平膜片上按一定晶向制成扩散压敏电阻，当硅膜片 受压时，膜片的变形将使扩散电阻的阻值发生变化。 压阻式具有极低的价格和较高的精度以及较好的线性特性。 1、压阻式压力传感器基本介绍 压阻式传感器有两种类型：一种是利用半导体材料的体电阻做成粘贴式应变片，称为半导体应变片，因此 应变片制成的传感器称为半导体应变式传感器，另一种是在半导体材料的基片上用集成电路工艺制成的扩 散电阻，以此扩散电阻的传感器称为扩散型压阻传感器。 半导体应变式传感器半导体应变式传感器的结构形式基本上与电阻应变片传感器相同，也是由弹性敏感元件等三部分组成，所不同的是应变片的敏感栅是用半导体材料制成。半导体应变片与金属应变片相比，最 突出的优点是它的体积小而灵敏高。它的灵敏系数比后者要大几十倍甚至上百倍，输出信号有时不必放大 即可直接进行测量记录。此外，半导体应变片横向效应非常小，蠕变和滞后也小，频率响应范围亦很宽， 从静态应变至高频动态应变都能测量。由于半导体集成化制造工艺的发展，用此技术与半导体应变片相结 合，可以直接制成各种小型和超小型半导体应变式传感器，使测量系统大为简化。但是半导体应变片也存 在着很大的缺点，它的电阻温度系统要比金属电阻变化大一个数量级，灵敏系数随温度变化较大它的应变 —电阻特性曲线性较大，它的电阻值和灵敏系数分散性较大，不利于选配组合电桥等等。 扩散型压阻式传感器扩散型压阻传感器的基片是半导体单晶硅。单晶硅是各向异性材料，取向不同时特性不一样。因此必须根据传感器受力变形情况来加工制作扩散硅敏感电阻膜片。 利用半导体压阻效应，可设计成多种类型传感器，其中压力传感器和加速度传感器为压阻式传感器的基本 型式。 硅压阻式压力传感器由外壳、硅膜片（硅杯）和引线等组成。硅膜片是核心部分，其外形状象杯故名硅杯，在硅膜上，用半导体工艺中的扩散掺杂法做成四个相等的电阻，经蒸镀金属电极及连线，接成惠斯登电桥 再用压焊法与外引线相连。膜片的一侧是和被测系数相连接的高压腔，另一侧是低压腔，通常和大气相连，也有做成真空的。当膜片两边存在压力差时，膜片发生变形，产生应力应变，从而使扩散电阻的电阻值发 生变化，电桥失去平衡，输出相对应的电压，其大小就反映了膜片所受压力差值。
传感器的分类_传感器的原理与分类_传感器的定义和分类 传感器的分类方法很多．主要有如下几种： （1）按被测量分类，可分为力学量、光学量、磁学量、几何学量、运动学量、流速与流量、液面、热学量、化学量、生物量传感器等。这种分类有利于选择传感器、应用传感器 （2）按照工作原理分类，可分为电阻式、电容式、电感式，光电式，光栅式、热电式、压电式、红外、光纤、超声波、激光传感器等。这种分类有利于研究、设计传感器，有利于对传感器的工作原理进行阐述。 （3）按敏感材料不同分为半导体传感器、陶瓷传感器、石英传感器、光导纤推传感器、金属传感器、有机材料传感器、高分子材料传感器等。这种分类法可分出很多种类。 （4）按照传感器输出量的性质分为摸拟传感器、数字传感器。其中数字传感器便干与计算机联用，且坑干扰性较强，例如脉冲盘式角度数字传感器、光栅传感器等。传感器数字化是今后的发展趋势。 （5）按应用场合不同分为工业用，农用、军用、医用、科研用、环保用和家电用传感器等。若按具体便用场合，还可分为汽车用、船舰用、飞机用、宇宙飞船用、防灾用传感器等。 （6）根据使用目的的不同，又可分为计测用、监视用，位查用、诊断用，控制用和分析用传感器等。 主要特点传感器的特点包括：微型化、数字化、智能化、多功能化、系统化、网络化，它不仅促进了传统产业的改造和更新换代，而且还可能建立新型工业，从而成为21世纪新的经济增长点。微型化是建立在微电子机械系统（MEMS）技术基础上的，已成功应用在硅器件上做成硅压力传感器。 主要功能常将传感器的功能与人类5大感觉器官相比拟： 光敏传感器——视觉 声敏传感器——听觉 气敏传感器——嗅觉 化学传感器——味觉 压敏、温敏、传感器（图1） 流体传感器——触觉 敏感元件的分类： 物理类，基于力、热、光、电、磁和声等物理效应。 化学类，基于化学反应的原理。 生物类，基于酶、抗体、和激素等分子识别功能。 通常据其基本感知功能可分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类（还有人曾将敏感元件分46类）。 1)光纤传感器 光纤传感器技术是随着光导纤维实用化和光通信技术的发展而形成的一门崭新的技术。光纤传感器与传统的各类传感器相比有许多特点，如灵敏度高.抗电磁干扰能力强，耐腐蚀，绝缘性好，结构简单，体积小.耗电少，光路有可挠曲性，以及便于实现遥测等. 光纤传感器一般分为两大类，一类是利用光纤本身的某种敏感特性或功能制成的传感器.称为功能型传感器;另一类是光纤仅仅起传输光波的作用，必须在光纤端面或中间加装其他敏感元件才能构成传感器，称为传光型传感器。无论哪种传感器，其工作原理都是利用被测量的变化调制传输光光波的某一参数，使其随之变化，然后对已调制的光信号进行检测，从而得到被测量。
压力传感器的分类及应用原理 教程来源：网络作者：未知点击：28 更新时间：2009-2-16 10:11:30 压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用 1、应变片压力传感器原理与应用 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。 在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。 金属电阻应变片的内部结构 如图1所示，是电阻应变片的结构示意图，它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。 电阻应变片的工作原理 金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。金属导体的电阻值可用下式表示： 式中：ρ——金属导体的电阻率（Ω·cm2/m） S——导体的截面积（cm2） L——导体的长度（m） 我们以金属丝应变电阻为例，当金属丝受外力作用时，其长度和截面积都会发生变化，从上式中可很容易看出，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻值便会增大。当金属丝受外力作用而压缩时，长度减小而截面增加，电阻值则会减小。只要测出加在电阻的变化（通常是测量电阻两端的电压），即可获得应变金属丝的应变情2、陶瓷压力传感器原理及应用 抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥(闭桥)，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。 陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40～135℃，而且具有测量的高精度、高稳定性。电气绝缘程度>2kV，输出信号强，长期稳定性好。高特性，低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。 3、扩散硅压力传感器原理及应用 工作原理 被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一
压力传感器 压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器，并广泛应用于各种工业自控环境，涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。 1、压阻式压力传感器原理与应用： 压阻式压力传感器是利用单晶硅材料的压阻效应和集成电路技术制成的传感器。压阻式传感器常用于压力、拉力、压力差和可以转变为力的变化的其他物理量（如液位、加速度、重量、应变、流量、真空度）的测量和控制。 压阻效应 当力作用于硅晶体时，晶体的晶格产生变形,使载流子从一个能谷向另一个能谷散射,引起载流子的迁移率发生变化，扰动了载流子纵向和横向的平均量，从而使硅的电阻率发生变化。这种变化随晶体的取向不同而异，因此硅的压阻效应与晶体的取向有关。硅的压阻效应不同于金属应变计，前者电阻随压力的变化主要取决于电阻率的变化，后者电阻的变化则主要取决于几何尺寸的变化（应变），而且前者的灵敏度比后者大50～100倍。 压阻式压力传感器结构 压阻式压力传感器采用集成工艺将电阻条集成在单晶硅膜片上,制成硅压阻芯片,并将此芯片的周边固定封装于外壳之内，引出电极引线。压阻式压力传感器又称为固态压力传感器，它不同于粘贴式应变计需通过弹性敏感元件间接感受外力，而是直接通过硅膜片感受被测压力的。硅膜片的一面是与被测压力连通的高压腔，另一面是与大气连通的低压腔。硅膜片一般设计成周边固支的圆形，直径与厚度比约为20～60。在圆形硅膜片(N型)定域扩散4条P杂质电阻条,并接成全桥，其中两条位于压应力区，另两条处于拉应力区，相对于膜片中心对称。硅柱形敏感元件也是在硅柱面某一晶面的一定方向上扩散制作电阻条，两条受拉应力的电阻条与另两条受压应力的电阻条构成全桥。
压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器，并广泛应用于各种工业自控环境，涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，江苏省苏科仪表有限公司技术部的同志就简单介绍一些常用传感器原理及其应用。 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。 1、应变片压力传感器原理与应用： 在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。 1．1、金属电阻应变片的内部结构：它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。 1．2、电阻应变片的工作原理：金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。金属导体的电阻值可用下式表示： 式中：ρ——金属导体的电阻率（Ω·cm2/m） S——导体的截面积（cm2） L——导体的长度（m）
将压力转换为电信号输出的传感器。通常把压力测量仪表中的电测式仪表称为压力传感器。压力传感器一般由弹性敏感元件和位移敏感元件（或应变计）组成。弹性敏感元件的作用是使被测压力作用于某个面积上并转换为位移或应变，然后由位移敏感元件（见位移传感器）或应变计（见电阻应变计、半导体应变计）转换为与压力成一定关系的电信号。有时把这两种元件的功能集于一体，如压阻式传感器中的固态压力传感器。压力是生产过程和航天、航空、国防工业中的重要过程参数，不仅需要对它进行快速动态测量，而且还要将测量结果作数字化显示和记录。大型炼油厂、化工厂、发电厂和钢铁厂等的自动化还需要将压力参数远距离传送（见遥测），并要求把压力和其他参数，如温度、流量、粘度等一起转换为数字信号送入计算机。因此压力传感器是极受重视和发展迅速的一种传感器。压力传感器的发展趋势是进一步提高动态响应速度、精度和可靠性以及实现数字化和智能化等。常用压力传感器有电容式压力传感器、变磁阻式压力传感器（见变磁阻式传感器、差动变压器式压力传感器）、霍耳式压力传感器、光纤式压力传感器（见光纤传感器）、谐振式压力传感器等。 传感器的基本知识 一、传感器的定义 国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。 二、传感器的分类 目前对传感器尚无一个统一的分类方法，但比较常用的有如下三种： １、按传感器的物理量分类，可分为位移、力、速度、温度、流量、气体成份等传感器 ２、按传感器工作原理分类，可分为电阻、电容、电感、电压、霍尔、光电、光栅、热电偶等传感器。 ３、按传感器输出信号的性质分类，可分为：输出为开关量（“１”和"０”或“开”和“关”）的开关型传感器；输出为模拟型传感器；输出为脉冲或代码的数字型传感器。 关于传感器的分类： 1.按被测物理量分：如：力，压力，位移，温度，角度传感器等； 2.按照传感器的工作原理分：如：应变式传感器、压电式传感器、压阻式传感器、电感式传感器、电容式传感器、光电式传感器等； 3.按照传感器转换能量的方式分： （1）能量转换型：如：压电式、热电偶、光电式传感器等； （2）能量控制型：如：电阻式、电感式、霍尔式等传感器以及热敏电阻、光敏电阻、湿敏电阻等； 4.按照传感器工作机理分： （1）结构型：如：电感式、电容式传感器等； （2）物性型：如：压电式、光电式、各种半导体式传感器等； 5.按照传感器输出信号的形式分： （1）模拟式：传感器输出为模拟电压量； （2）数字式：传感器输出为数字量，如：编码器式传感器。 三、传感器的静态特性 传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方
MEMS压力传感器原理与应用 摘要：简述MEMS压力传感器的结构与工作原理，以及应用技术，MEMS压力传感器Die的设计、生产成本分析，从系统应用到销售链。 关键词：MEMS压力传感器 惠斯顿电桥 硅薄膜应力杯 硅压阻式压力传感器硅电容式压力传感器 MEMS（微电子机械系统）是指集微型传感器、执行器以及信号处理和控制电路、接口电路、通信和电源于一体的微型机电系统。 MEMS压力传感器可以用类似集成电路（IC）设计技术和制造工艺，进行高精度、低成本的大批量生产，从而为消费电子和工业过程控制产品用低廉的成本大量使用MEMS传感器打开方便之门，使压力控制变得简单易用和智能化。传统的机械量压力传感器是基于金属弹性体受力变形，由机械量弹性变形到电量转换输出，因此它不可能如MEMS压力传感器那样做得像IC那么微小，成本也远远高于MEMS压力传感器。相对于传统的机械量传感器，MEMS压力传感器的尺寸更小，最大的不超过1cm，使性价比相对于传统“机械”制造技术大幅度提高。 MEMS压力传感器原理 目前的MEMS压力传感器有硅压阻式压力传感器和硅电容式压力传感器，两者 都是在硅片上生成的微机械电子传感器。 硅压阻式压力传感器是采用高精密半导体电阻应变片组成惠斯顿电桥作为力电变换测量电路的，具有较高的测量精度、较低的功耗，极低的成本。惠斯顿电桥的压阻式传感器，如无压力变化，其输出为零，几乎不耗电。其电原理如图1所示。硅压阻式压力传感器其应变片电桥的光刻版本如图2。 MEMS硅压阻式压力传感器采用周边固定的圆形的应力杯硅薄膜内壁，采用MEMS技术直接将四个高精密半导体应变片刻制在其表面应力最大处，组成惠斯顿测量电桥，作为力电变换测量电路，将压力这个物理量直接变换成电量，其测量精度能达0.01%～0.03%FS。硅压阻式压力传感器结构如图3所示，上下二层是玻璃体，中间是硅片，硅片中部做成一应力杯，其应力硅薄膜上部有一真空
前言 (1) 1 压力传感器 (1) 1.1压力传感器的简介 (1) 1.2 压力传感器的种类 (1) 1.3压力传感器的结构与特点 (1) 2 智能压力传感器 (1) 2.1智能压力传感器的构造 (1) 2.2智能压力传感器的作用 (2) 2.3智能压力传感器的优势 (2) 与传统传感器相比，智能压力传感器的特点是： (2) 2.4智能压力传感器的前景 (3) 3 智能压力传感器的系统设计 (3) 3.1系统结构整体设计 (3) 3.2系统的特点 (3) 4 系统硬件设计 (4) 4.1前端传感器模块 (4) 4.2信号调理电路模块 (5) 4.3 A/D转换模块 (5) 4.4微处理器 (8) 4.5显示模块 (9) 4.6温度补偿模块 (11) 4.7 硬件设计原理图 (11) 5软件程序设计 (16) 5.1软件程序语言介绍 (16) 5.2程序流程图 (16) 5.3 C语言程序设计 (16) 6问题与探究 (16) 7总结................................................................................... 错误！未定义书签。
参考文献 (17)
淮南师范学院2014届本科毕业论文 前言 压力传感器是目前最为大众常见所知的传统传感器，这种传感器以压力形变为指标体现压力变化，这种结构传感器存在质量大，敏感度低，不能和电路器件相连使用等缺陷。随便科技的进步，半导体的迅猛发展，半导体压力传感器的诞生弥补了这些不足，半导体压力传感器，不仅体积小，重量轻，而且可以和电路元器件配套使用，从而大大的提高了智能化和可操作性。压力传感器大大的推动了传感器的发展，让人们能够更好的实现压力体现发展。 1 压力传感器 1.1压力传感器的简介 压力传感器是最为普遍的一种传感器，大多使用在各种自动化环境中，涉及到电力石化，军工科技，船舶制造，数码产品等多方面。一般压力传感器都是用模拟信号转换成输出信号，将输出信号转换为数值表现。这种转换方式大大的提高了工作效率。进而为智能化提供了强有力的发展基础。 1.2 压力传感器的种类 压力传感器通常分为以下几种：1；电容式，2；电阻式，3；压电式，4；电感式，5；智能式。智能式传感器是通过和微处理器相连，与传感器相结合，从而产生了智能化效果，它具有信号处理，信号记忆和逻辑思辨的能力。 1.3压力传感器的结构与特点 本次论文采用差压式电容传感器，电容式传感器灵敏度高，性价比高，操作简单，质量高，过载能力强，在极端环境下，能够稳定工作，提供持续的传感能力，保证了整个元器件工作，并把环境影响降到最低，特点鲜明。 2 智能压力传感器 2.1智能压力传感器的构造 智能压力传感器是利用精密机械制造工艺和集成电路原理，将智能芯片和传感器紧密结合在一个半导体原件上，与传统传感器相比，智能式传感器体积更小，质量小，适用范围更大。整个智能压力传感器结构如下图所示；
电容式压力传感器采用变电容测量原理，将由被测压力引起的弹性元件的位移变形转变为电容的变化，用测量电容的方法测出电容量，便可知道被测压力的大小。 根据平行板电容器的电容量表达式 C=εA/d (3-9) 式中为电容极板间介质的介电常数；A为两平行板相对面积；d为两平行板间距。 由式(3-9)可知，改变A、d、其中任意一个参数都可以使电容量发生变化，在实际测量中，大多采用保持其中两个参数不变，而仅改变A或d一个参数的方法，把参数的变化转换为电容量的变化。因此，电容量的变化与被测参数的大小成比例。 差动变极距式电容压力传感器 改变电容两平行板间距d的测量方式有较高的灵敏度，但当位移较大时非线性严重。采用差动电容法可以改善非线性、提高灵敏度、并可减小因ε受温度影响引起的不稳定性。 图3-12是一种电容式差压传感器示意图。左右对称的不锈钢基座内有玻璃绝缘层，其内侧的凹形球面上除边缘部分外镀有金属膜作为固定电极，中间被夹紧的弹性膜片作为可动测量电极，左、右固定电极和测量电极经导线引出，从而组成了两个电容器。不锈钢基座和玻璃绝缘层中心开有小孔，不锈钢基座两边外侧焊上了波纹密封隔离膜片，这样测量电极将空间分隔成左、右两个腔室，其中充满硅油。当隔离膜片感受两侧压力的作用时，通过硅油将差压传递到弹性测量膜片的两侧从而使膜片产生位移。电容极板间距离的变化，将引起两侧电容器电容值的改变。 对于差动平板电容器，其电容变化与板间距离变化的关系可表示为：
C0=△d/d0 (3-10) 式中C0为初始电容值；d0为极板间初始距离；△d为距离变化量。 此电容量的变化经过适当的变换器电路，可以转换成反映被测差压的标准电信号输出。 这种传感器结构坚实，灵敏度高，过载能力大；精度高，其精确度可达±0.25％～±0.05％；可以测量压力和差压。
MEMS压力传感器 姓名：唐军杰 学号：09511027 班级： _09511__
目录 引言 (1) 一、压力传感器的发展历程 (2) 二、MEMS微压力传感器原理 (3) 1.硅压阻式压力传感器 (3) 2.硅电容式压力传感器 (4) 三、MEMS微压力传感器的种类与应用范围 (5) 四、MEMS微压力传感器的发展前景 (7) 参考文献 (8)
内容提要 在整个传感器家族中，压力传感器是应用最广泛的产品之一， 每年世界性的压力传感器的专利就有上百项。微压力传感器作为微 型传感器中的一种，在近几年得到了快速广泛的应用。本文详细介 绍了MEMS压力传感器的原理与应用。 ［关键词］：MEMS压力传感器微型传感器微电子机械系统 引言 MEMS（Micro Electromechanical System，即微电子机械系统） 是指集微型传感器、执行器以及信号处理和控制电路、接口电路、 通信和电源于一体的微型机电系统。它是在融合多种微细加工技术，并应用现代信息技术的最新成果的基础上发展起来的高科技前沿学科。MEMS技术的发展开辟了一个全新的技术领域和产业，采用MEMS技术制作的微传感器在航空、航天、汽车、生物医学、环境 监控、军事以及几乎人们所接触到的所有领域中都有着十分广阔的 应用前景。 MEMS微压力传感器可以用类似集成电路的设计技术和制造工艺，进行高精度、低成本的大批量生产，从而为消费电子和工业过 程控制产品用低廉的成本大量使用MEMS传感器打开方便之门，使 压力控制变得简单、易用和智能化。传统的机械量压力传感器是基 于金属弹性体受力变形，由机械量弹性变形到电量转换输出，因此 它不可能如MEMS微压力传感器那样，像集成电路那么微小，而且 成本也远远高于MEMS微压力传感器。相对于传统的机械量传感器，MEMS微压力传感器的尺寸更小，最大的不超过一个厘米，相对于 传统“机械”制造技术，其性价比大幅度提高。

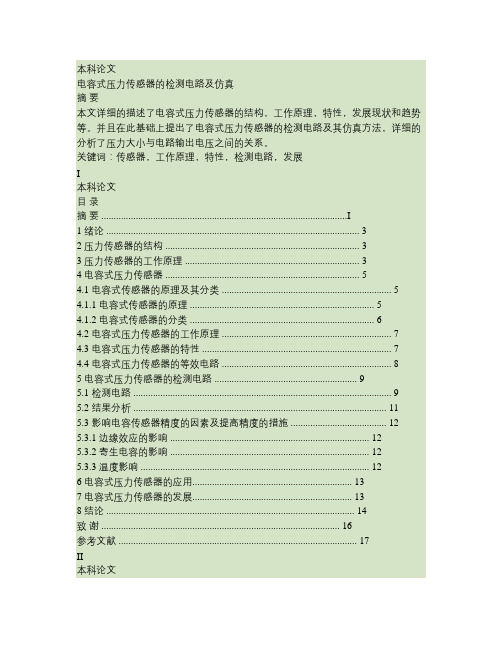

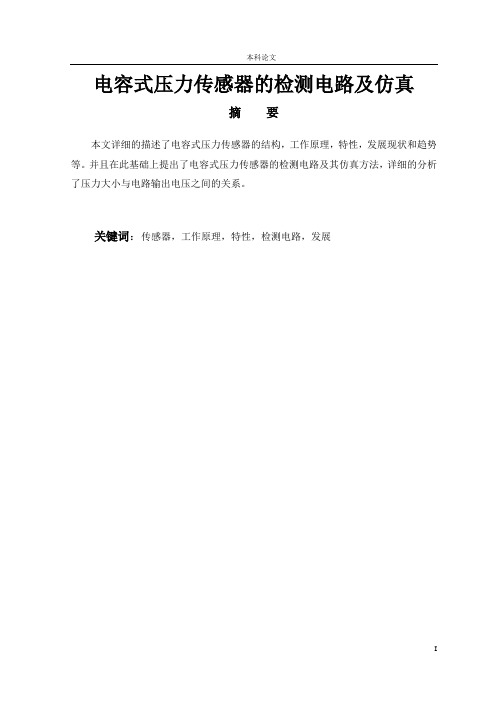

电容式压力传感器的检测电路及仿真 摘要 本文详细的描述了电容式压力传感器的结构，工作原理，特性，发展现状和趋势等。并且在此基础上提出了电容式压力传感器的检测电路及其仿真方法，详细的分析了压力大小与电路输出电压之间的关系。 关键词：传感器，工作原理，特性，检测电路，发展 I
目录 摘要....................................................................................................I 1 绪论 (3) 2 压力传感器的结构 (3) 3 压力传感器的工作原理 (3) 4 电容式压力传感器 (5) 4.1 电容式传感器的原理及其分类 (5) 4.1.1 电容式传感器的原理 (5) 4.1.2 电容式传感器的分类 (6) 4.2 电容式压力传感器的工作原理 (7) 4.3 电容式压力传感器的特性 (7) 4.4 电容式压力传感器的等效电路 (8) 5 电容式压力传感器的检测电路 (9) 5.1 检测电路 (9) 5.2 结果分析 (11) 5.3 影响电容传感器精度的因素及提高精度的措施 (12) 5.3.1 边缘效应的影响 (12) 5.3.2 寄生电容的影响 (12) 5.3.3 温度影响 (12) 6 电容式压力传感器的应用 (13) 7 电容式压力传感器的发展 (13) 8 结论 (14) 致谢 (16) 参考文献 (17) I I
1绪论 科学技术的不断发展极大地丰富了压力测量产品的种类，现在，压力传感器的敏感原理不仅有电容式、压阻式、金属应变式、霍尔式、振筒式等等但仍以电容式、压阻式和金属应变式传感器最为多见。金属应变式压力传感器是一种历史较长的压力传感器，但由于它存在迟滞、蠕变及温度性能差等缺点，其应用场合受到了很大的限制。压阻式传感器是利用半导体压阻效应制造的一种新型的传感器，它具有制造方便，成本低廉等特点，因此在非电物理量的测试、控制中得到了广泛的应用。尤其是在航天、航空、常规武器、船舶、交通运输、冶金、机械制造、化工、轻工、生物医学工程、自动测量与计量、称量等技术领域。电容式压力传感器是应用最广泛的一种压力传感器。 2压力传感器的结构 压力传感器的结构如图1 所示。固定电极的半径为r0 ，厚度为h 的膜片组成可动电极，固定电极与可动电极间距离为d ，用绝缘体将可动电极固定。 图 1压力传感器结构图 3压力传感器的工作原理 在流体压力p 的作用下，膜片弯曲变形，则在r 处的挠度为 式中:μ为弹性元件材料的泊松比，E 为杨氏模量。在r = 0 处，挠度最大，为 3
电容式压力传感器 一、概念 电容式压力传感器（capacitive type pressure transducer），是一种可以利用电容敏感的原件把被测量的压力转换成为跟它有一定的关系的电信号输出的精密测量仪器。 二、结构与工作原理 它通常是使用镀金属薄膜或者是圆形金属薄膜来做电容器的其中一个电极。在薄膜感受到压力的时候，它会变形的，此时薄膜跟固定的电极间所产生的电容量就会发生改变。测量电路就可以输出跟电压形成一定的关系的电信号。它的应用非常广泛，之所以应用这么广泛，是因为它的优点有很多：它的分辨率很高；它可以进行动态的检测；它的结构很简单，并不复杂；它可以在很恶劣的工作环境下正常工作，解决人不可以测量的很多问题；它可以是非接触测量的，很方便。 三、分类 电容式压力传感器是极距变化型的电容式传感器，有差动电容式和单电容式之分。 （1）差动电容式压力传感器 其受压膜片电极是处于两个固定的电极之间的，可以形成两个电容器。当受到压力的作用的时候，其中一个电容器的容量就会变大，而另一个电容器的容量就会相应地变小，而测量的结果是由差动式的电路输出的。此传感器的固定的电极是由在凹而曲的玻璃的表层上面镀上金属层而制造出来的。当过载的时候，膜片就会受到凹面的保护，所以，它是不会破裂的。相对于单电容式压力传感器来说，它的线性度较好，灵敏度也较高，但是在加工方面就比较困难了，还有它不
可以完成对被测的液体或者是气体的隔离，所以，它不适合使用在有杂质的或者是有腐蚀性的流体之中。 （2）单电容式压力传感器 它是由固定的电极和圆形的薄膜组成的。当受到压力作用的时候，薄膜就会发生变形，这样就会改变电容器的容量。它的灵敏度大概是跟薄膜与固定的电极之间的距离和薄膜的张力成反比关系的；而跟压力和薄膜的面积成正比关系的。有另外的一种型式，它是跟固定电极取凹形球面状的，而膜片是周围边缘的固定的张紧的平面，膜片能够使用塑料接着镀上金属层的这个方法制造而成的。这一种型式比较适合于测量低压这个工作条件的，它有比较高的过载能力。当然，要测量高压工作条件的话，可使用带有活塞动极膜片制造而成的单电容式压力传感器。这一种型式的传感器能够把膜片的直接的受压面积变小，这样就方便使用比较薄的膜片以致来提高它的灵敏度。它还有一个操作是用来提高抗干扰能力的，就是跟各种的保护和补偿部还有放大电路的整体整合在一起。这一种传感器就适用于对飞行物体进行遥测和在动态高压的工作条件下测量。单电容式压力传感器还可以分为听诊器式和传声器式这两种类型的。 四、厂家生产的压力传感器举例 1、电容式压力传感器血压计用电容式压力传感器SENSOR1 （由登方电子有限公司生产的） 品牌型号
传感器分类 传感器有许多分类方法，但常用的分类方法有两种，一种是按被测物理量来分；另一种是按传感器的工作原理来分。 按被测物理量划分的传感器，常见的有：温度传感器、湿度传感器、压力传感器、位移传感器、流量传感器、液位传感器、力传感器、加速度传感器、转矩传感器等。 按工作原理可划分为： 1．电学式传感器 电学式传感器是非电量电测技术中应用范围较广的一种传感器，常用的有电阻式传感器、电容式传感器、电感式传感器、磁电式传感器及电涡流式传感器等。 电阻式传感器是利用变阻器将被测非电量转换为电阻信号的原理制成。电阻式传感器一般有电位器式、触点变阻式、电阻应变片式及压阻式传感器等。电阻式传感器主要用于位移、压力、力、应变、力矩、气流流速、液位和液体流量等参数的测量。 电容式传感器是利用改变电容的几何尺寸或改变介质的性质和含量，从而使电容量发生变化的原理制成。主要用于压力、位移、液位、厚度、水分含量等参数的测量。 电感式传感器是利用改变磁路几何尺寸、磁体位置来改变电感或互感的电感量或压磁效应原理制成的。主要用于位移、压力、力、振动、加速度等参数的测量。 磁电式传感器是利用电磁感应原理，把被测非电量转换成电量制成。主要用于流量、转速和位移等参数的测量。 电涡流式传感器是利用金屑在磁场中运动切割磁力线，在金属内形成涡流的原理制成。主要用于位移及厚度等参数的测量。
2．磁学式传感器 磁学式传感器是利用铁磁物质的一些物理效应而制成的，主要用于位移、转矩等参数的测量。 3．光电式传感器 光电式传感器在非电量电测及自动控制技术中占有重要的地位。它是利用光电器件的光电效应和光学原理制成的，主要用于光强、光通量、位移、浓度等参数的测量。 4．电势型传感器 电势型传感器是利用热电效应、光电效应、霍尔效应等原理制成，主要用于温度、磁通、电流、速度、光强、热辐射等参数的测量。 5．电荷传感器 电荷传感器是利用压电效应原理制成的，主要用于力及加速度的测量。 6．半导体传感器 半导体传感器是利用半导体的压阻效应、内光电效应、磁电效应、半导体与气体接触产生物质变化等原理制成，主要用于温度、湿度、压力、加速度、磁场和有害气体的测量。 7．谐振式传感器 谐振式传感器是利用改变电或机械的固有参数来改变谐振频率的原理制成，主要用来测量压力。 8．电化学式传感器 电化学式传感器是以离子导电为基础制成，根据其电特性的形成不同，电化学传感器可分为电位式传感器、电导式传感器、电量式传感器、极谱式传感器和电解式传感器等。电化学式传感器主要用于分析气体、液体或溶于液体的固体成分、液体的酸碱度、电导率及氧化还原电位等参数的测量。
机械工程测试技术基础 题目：电感式压力传感器设计 班级13机械自动化1班 学号 姓名 指导教师李红星 成绩
目录 一、概述.................................................... 错误!未定义书签。、相关背景和应用简介 ............................ 错误!未定义书签。 二、设计内容............................................ 错误!未定义书签。 1.主要参数................................................. 错误!未定义书签。 2.选用的元件和工作原理 ......................... 错误!未定义书签。 3.测量方法................................................. 错误!未定义书签。 4.外观设计................................................. 错误!未定义书签。课程设计小结............................................ 错误!未定义书签。参考文献.................................................... 错误!未定义书签。
一、概述 1.相关背景和应用简介 压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也称为压电传感器。 电感式传感器是利用电磁感应把被测的物理量如位移，压力，流量，振动等转换成线圈的自感系数和互感系数的变化，再由电路转换为电压或电流的变化量输出，实现非电量到电量的转换。 本次课程设计的电感式压力传感器为自感型，是由于磁性材料和磁导率不同，当压力作用于膜片时，气隙大小发生改变，气隙的改变影响线圈电感的变化，处理电路可以把这个电感的变化转化成相应的信号输出，从而达到测量压力的目的。电感式压力传感器的优点在于灵敏度高、测量范围大；缺点就是不能应用于高频动态环境。本次课程设计由于所学知识的欠缺，只说明电感式压力传感器的主要参数、选用的原件和工作原理、测量方法和外观设计。
电容式压力传感器也是传感器的一种，近年来电容式压力传感器应用的领域十分的广泛，接下来让艾驰小编为大家具体的介绍一下电容式压力传感器吧。 近几年来国内很多厂家试图引进国外的传感器技术和设备甚至国外的人才来生产电容式压力传感器，并且取得了不错的效果，一些国内压力传感器厂家生产的电容式压力传感器已经能够满足大多情况下的需要。 电容式压力传感器常见的是3051和1151两种型号，1151压力传感器在前几年应用比较多。但今几年一般都使用3051压力传感器，因为3051压力传感器体积比1151压力传感器，而且比较美观。所以一般客户都选择3051压力传感器，除非是以前用的是1151压力传感器一般现在不选择1151压力传感器了。不管是3051压力传感器还是1151压力传感器一般都有平法兰和插入筒两种形式。这两种形式又有什么区别呢。 大家都知道罐体附近的温度比较罐体内部液位温度要低，所以需要测量罐体内部液位温度的时候我们就需要选择插入筒的压力传感器。 电容式压力传感器还有很多分类，如果客户需要使用电容式压力传感器可以咨询厂家，近几年来电容式压力传感器价格有所下降，大家在选择电容式压力传感器厂家的时候不要只看价格要看公司的规模，以便选择自己满意的传感器。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城https://www.doczj.com/doc/0413082006.html,/
繁杂，分类方法也很多。现将常采用的分类方法归纳如下： 1、按输入量即测量对象的不同分： 如输入量分别为：温度、压力、位移、速度、湿度、光线、气体等非电量时，则相应的传感器称为温度传感器、压力传感器、称重传感器等。 这种分类方法明确地说明了传感器的用途，给使用者提供了方便，容易根据测量对象来选择所需要的传感器，缺点是这种分类方法是将原理互不相同的传感器归为一类，很难找出每种传感器在转换机理上有何共性和差异，因此，对掌握传感器的一些基本原理及分析方法是不利的。因为同一种型式的传感器，如压电式传感器，它可以用来测量机械振动中的加速度、速度和振幅等，也可以用来测量冲击和力，但其工作原理是一样的。 这种分类方法把种类最多的物理量分为：基本量和派生量两大类．例如力可视为基本物理量，从力可派生出压力、重量，应力、力矩等派生物理量．当我们需要测量上述物理量时，只要采用力传感器就可以了。所以了解基本物理量和派生物理量的关系，对于系统使用何种传感器是很有帮助的。 2、按工作(检测)原理分类 检测原理指传感器工作时所依据的物理效应、化学效应和生物效应等机理。有电阻式、电容式、电感式、压电式、电磁式、磁阻式、光电式、压阻式、热电式、核辐射式、半导体式传感器等。
如根据变电阻原理，相应的有电位器式、应变片式、压阻式等传感器；如根据电磁感应原理，相应的有电感式、差压变送器、电涡流式、电磁式、磁阻式等传感器；如根据半导体有关理论，则相应的有半导体力敏、热敏、光敏、气敏、磁敏等固态传感器。 这种分类方法的优点是便于传感器专业工作者从原理与设计上作归纳性的分析研究，避免了传感器的名目过于繁多，故最常采用。缺点是用户选用传感器时会感到不够方便。 有时也常把用途和原理结合起来命名，如电感式位移传感器，压电式力传感器等，以避免传感器名目过于繁多． 3、按照传感器的结构参数在信号变换过程中是否发生变化可分为： a、物性型传感器：在实现信号的变换过程中，结构参数基本不变，而是利用某些物质材料(敏感元件)本身的物理或化学性质的变化而实现信号变换的。 这种传感器一般没有可动结构部分，易小型化，故也被称作固态传感器，它是以半导体、电介质、铁电体等作为敏感材料的固态器件。如：热电偶、压电石英晶体、热电阻以及各种半导体传感器如力敏、热敏、湿敏、气敏、光敏元件等。 b、结构型传感器：依靠传感器机械结构的几何形状或尺寸(即结构参数)的变化而将外界被测参数转换成相应的电阻、电感、电容等物理量的变化，实现信号变换，从而检测出被测信号。 如：电容式、电感式、应变片式、电位差计式等。 4、根据敏感元件与被测对象之间的能量关系(或按是否需外加能源)来分：
市场上常见的压力传感器的种类及原理分析 什么是压力传感器呢?压力传感器是指将接收的气体、液体等压力信号转变成标准的电流信号(4~20mADC)，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节的元器件。它主要是由测压元件传感器、测量电路和过程连接件等组成的（进气压力传感器）。 那么压力传感器的种类有哪些呢?就目前市场而言，压力传感器一般有差压传感器、绝压传感器、表压传感器，静态压力传感器和动态压力传感器。对于这几者之间的关系，我们可以这样定义定义：差压是两个实际压力的差，当差压中一个实际压力为大气压时，差压就是表压力。绝压是实际压力，而有意义的是表压力，表压力=绝压-大气压力。静态压力是管道内流体不流动时的压力。动态压力可以简单理解为管道内流体流动后发生的压力。 根据不同的方式压力传感器的种类也不尽相同。小编通过搜集整理资料，将与压力传感器的种类相关的知识做如下介绍，下面我们来看具体分析。 1.扩散硅压力传感器 扩散硅压力传感器工作原理是被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷)，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。 扩散硅压力传感器原理图 2.压电式压力传感器 (1)压电式压力传感器原理 压电式压力传感器原理基于压电效应。压电效应是某些电介质在沿一定方向上受到外力的作用而变形时，其内部会产生极化现象，同时在它的两个相对表面上出现正负相反的电荷。当外力去掉后，它又会恢复到不带电的状态，这种现象称为正压电效应。当作用力的方向改变时，电荷的极性也随之改变。相反，当在电介质的极化方向上施加电场，这些电介质也会发生变形，电场去掉后，电介质的变形随之消失，这种现象称为逆压电效应。 (2)压电式压力传感器的种类与应用 压电式压力传感器的种类和型号繁多，按弹性敏感元件和受力机构的形式可分为膜片式和活塞式两类。膜片式主要由本体、膜片和压电元件组成。压电元件支撑于本体上，由膜片将被测压力传递给压电元件，再由压电元件输出与被测压力成一定关系的电信号。这种传感器的特点是体积小、动态特性好、耐高温等。 现代测量技术对传感器的性能出越来越高的要求。例如用压力传感器测量绘制内燃机示功图，在测量中不允许用水冷却，并要求传感器能耐高温和体积小。压电材料最适合于研制这种压力传感器。石英是一种非常好的压电材料，压电效
