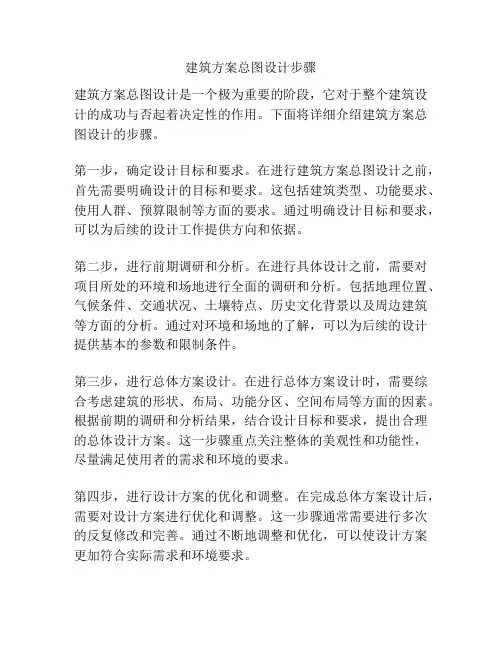

1．图纸目录
2.设计说明
主要技术经济指标表
这些表可列在总平面布置图上。

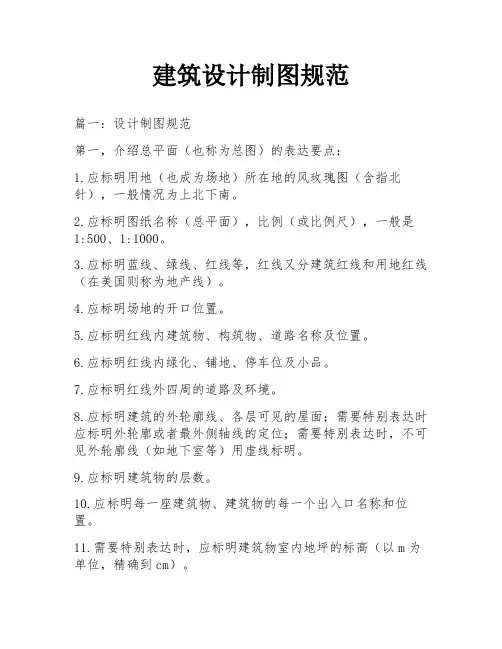

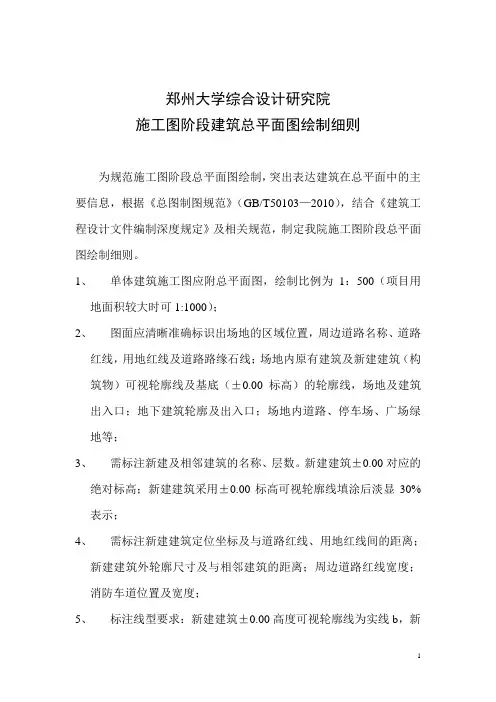

3.总平面布置图
一、城市坐标网、场地建筑坐标网、坐标值
二、场地四界的城市坐标和场地建筑坐标（或注尺寸）。
三、建筑物、构筑物（人防工程、化粪池等隐蔽工程以虚线表示）定位的场地建筑坐标（或相互关系尺寸）、名称（或编号）、室内标高及层数；
四、拆除旧建筑的范围边界、相邻单位的有关建筑物、构筑物的使用性质、耐火等级及层数
五、道路、铁路和明沟等的控制点（起点、转折点、终点等）的场地建筑坐标（或相互关系尺寸）和标高、坡向箭头、平曲线要素等；
六、指北针、风玫瑰；
七、建筑物、构筑物使用编号时，列“建筑物、构筑物名称编号表；
八、说明栏内。尺寸单位、比例、城市坐标系统和高程系统的名称、城市坐标网与场地建筑坐标网的相互关系、补充图例、施工图的设计依据等．
4.竖向设计图
一、地形等高线和地物；
二、场地建筑坐标网、坐标值；
三、场地外围的道路、铁路、河渠或地面的关键性标高；
四、建筑物、构筑物的名称（或编号）、室内外设计标高(包括铁路专用线设计标高）；
五、道路、铁路和明沟的起点、变坡点、转折点和终点等的设计标高（道路在路面中、铁路在轨项、阴沟在沟项和沟底）、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键性坐标．道路注明单面坡或双面坡；
六、挡土墙、护坡或土坡等构筑物的坡顶和坡脚的设计标高。
七、用高距0.10-0.50米的设计等高线表示设计地面起伏状况，或用坡向箭头表明设计地面坡向。
八、指北针；
九、说明栏内。尺寸单位、比例、高程系统的名称、补充图例等；
十、当工程简单，本图与总平面布置图可合并绘制．如路网复杂时，可按上述有关技术条件等内容，单独绘制道路平面图．
5.土方工程图
一、地形等高线、原有的主要地形、地物；
二、场地建筑坐标网、坐标值；
三、场地四界的城市坐标和场地建筑坐标（或注尺寸）；
四、设计的主要建筑物、构筑物；
五、高距为0.25-1.00米的设计等高线
六、20米x 20米或40米X 40米方格网，各方格点的原地面标高、设计标高、填挖高度、填区和挖区间的分界线、各方格土方量、总土方量；
七、土方工程平衡表；
八、指北针；
九、说明栏内。尺寸单位、比例、补充图例、坐标和高程系统名称、弃土和取土地点、运距、施工要求等；
十、本图亦可用其他方法表示，但应便于平整场地的施工
十一、场地不进行初平时可不出图，但在竖向设计图上须说明土方工程数量。如场地需进行机械或人工初平时，须正式出图．
6.管道综合图
一、绘出总平面布置图；
二、场地四界的场地建筑坐标（或注尺寸）；
三、各管线的平面布置、注明各管线与建筑物、构筑物的距离尺寸和管线的间距尺寸
四、场外管线接入点的位置及其城市和场地建筑坐标。
五、指北针；
六、当管线布置涉及范围少于三个设备专业时，在总平面布置蓝图上绘制草图，不正式出图。如涉及范围在三个或三个以上设备专业时，对干管干线进行平面综合，须正式出图；管线交叉密集的部分地点，适当增加断面图，表明管线与建筑物、构筑物、绿化之间以及合线之间的距离，并注明管道及地沟等的设计标高。
七、说明栏内：尺寸单位、比例、补充图例。
7.绿化布置图
一、绘出总干面布置图；
二、场地四界的场地建筑坐标（或注尺寸）
三、植物种类及名称、行距和株距尺寸、群栽位置范围、与建筑物、构筑物、道路或地上管线的距离尺寸、各类植物数量（列表或旁注）；
四、建筑小品和美化构筑物的位置、场地建筑坐标（或与建筑物、构筑物的
距离尺寸）、设计标高；
五、指北针；
六、如无绿化投资，可在总平面布置图上示意，不单独出图。此时总平面布置图和竖向设计图须分别绘制；
七、说明栏内：尺寸单位、比例、图例、施工要求等。
8.详图
道路标准横断面、路面结构、混凝土路面分格、铁路路基标准横断面、小桥涵、挡土墙、护坡、建筑小品等详图。
总图制图规范
1 总则
1.0.1为了统一总图制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
1.0.2本标准适用于下列制图方式绘制的图样：
1手工制图；
2计算机制图。
1.0.3 本标准适用于总图专业的下列工程制图：
1新建、改建、扩建工程各阶段的总图制图；
2原有工程的总平面实测图；
3总图的通用图、标准图。
1.0.4总图制图，除应符合本标准外，还应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标
2 一般规定
2.1 图线
2.1.1图线的宽度b，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》(GB/T 50001-2001)中图线的有关规定选用。
施工图制图规范 一、制图注意事项： 1、所有图纸内容均绘制在模型空间内（包括标注、文字、图框等），布局空间只在不同比例 图纸需置于同一张图内时使用。 2、统一新建图层，图层名称及线宽见制图标准。 3、文件出图：除总图和分区平面外尽量使用A2图幅，如图纸内容细长可用加长图框。图 框外统一用大字标明图纸比例。 4、常用材料及规格见详细说明，非特殊需要不可使用非标尺寸。 5、图框初始插入时不要加题栏，最后统一插图框。 二、统一制图标准： 1、图层名称 统一新建图层，使用通用图层名称： 0－基础线：所有相对标高为零的绘图线。色号为7 0－构筑物：所有有竖向高度的绘图线。色号为2 0－轴线：用于尺寸定位的各类中轴线。色号为1，线型Dote 0－放线网格：色号为5； 0－文字：色号为7； 0－标高：竖向标高三角，色号3（标高文字图层用0－文字） PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用 其他线型自建，名称均统一为0－XX 种植设计图线型设置（此类图后期调整较多，图层务必清晰）： 0－绿乔：常绿乔木，色号3（灌木图中变为8号） 0－落乔：落叶乔木，色号3（灌木图中变为8号）
0－灌木：灌木及小乔木，色号84（线宽0.18） 0－绿篱：规则图案的绿篱，色号84（线宽0.18） 0－地被：各类地被爬藤及水生植物，色号84（线宽0.18） 0－乔木连线：各类乔木的成组连线，色号2 0－乔木标注：各类乔木的文字标注，色号7 0－灌木连线：灌木及小乔木的成组连线，绿篱及地被系列的标注引线，色号2 0－灌木标注：灌木、绿篱、地被的文字标注，色号7 灯具布置图： 0－灯具：景观照明灯具，色号4 0－灯具标注：景观照明文字标注及引线，色号7 2、线型、线宽的使用及设置 最粗线：用于地平线、详图钢筋线等，色号4，线宽0.6 中粗线：用于外形及显著突出部分轮廓线，剖面剖到部分轮廓线等，色号2，线宽0.4 中等线：用于不同造型材料的分界线，是使用最多的线型，色号7，线宽0.25 中细线：索引及标注等自动生成的图层，色号3，线宽0.18 细线：用于同一铺装材料的规格划分或详图填充线，色号6，线宽0.15 超细线：用于放线网格的经纬线，色号5，线宽0.1 轴线：线型Dote，色号1，线宽0.12 图纸线宽设置： 1－0.12；2－0.4；3－0.18；4－0.6；5－0.1；6－0.15；7－0.25； 8及其他－0.12 3、文字式样： 天正菜单点击“文字表格”，选择文字样式，样式名：HZTXT；
绘制建筑施工图的步骤： l.平面轴线的确定 开间与进深、有多少开间，有多少跨房间，先要明确。 一般建筑工程设计图纸平面尺寸用毫米（mm）表示。 应标明各层平面的定位轴线并须与其它建筑图的定位轴线一致 2.画样体、柱子 平面轴线画好以后可画墙体和拄子。 3.画门窗及门窗的定位尺寸，将门窗统一编号，以编制门窗表。 4.画建筑外墙总长 轴线总长加轴线外墙的厚度即是有时候轴线就是外墙边线。通常在建筑的首层平面须标注建筑外围总长尺寸。 5.绘制立面图 建筑师一般绘制立面图用1：100或1：200的比例，首先要确定层数。然后根据余设计方案确定地坪线、绘画墙、门窗，最后加粗轮廓线。 注意加粗地坪线、台阶以及轮廓。立面图须标注门窗高度、层高及建筑总高尺寸。 6.绘制剖面图 根据梁板和柱的受力体系，确定层高、画尺寸线。注明标高，且应与平、立面图一致。 在平面图上，注明剖切位置，剖切方向及向图索引，在剖面图上注明室外地坪标高，以及室内地面及各层标高。依次画上去，最后画屋顶。屋顶是平屋顶还是披屋顶？不管是平屋顶还是坡屋顶，都要在屋顶平面和剖面图上注明找坡方向，坡度，排水沟位置等等。 平、立、剖面画完后。就是做具体详细的工作。确定材料、构造尺寸、用什么规格的管道等并绘制大样图。 外墙饰面做法即材料原地颜色是在立面和节点构造大样中注明的。 7.怎样画施工图的节点大样 建筑师应该对应平、立、剖面图画檐口节点大样、画墙体、门窗大样，画楼梯、厨厕、阳台等节点大样。 基础大样及落水管位置，电器设备如电冰箱、洗衣机等的设置也宜在建筑的平面或大样图中有所标明。 总之，应在节点构造中注明尺寸、材料、规格和做法。然后列出门窗表。值得指出的是，建筑师在做施工图的初始阶段。甚至于在方案设计阶段就应该与其它各工种沟通，相互提设计

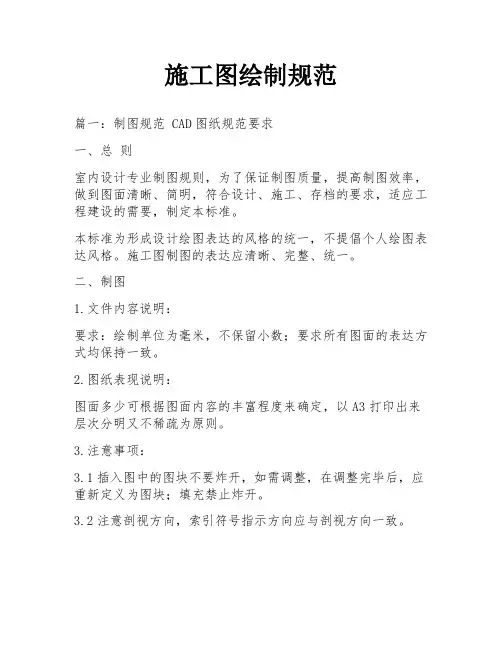

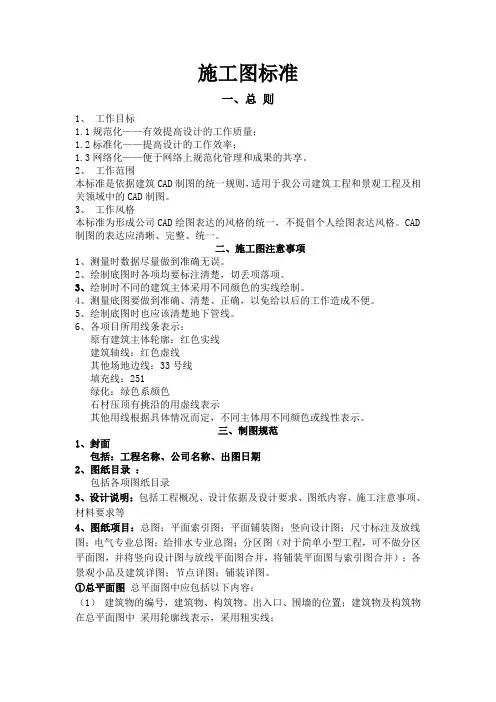

《CAD施工图规范》 一、总则 室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。 二、制图 1.文件内容说明： 要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。 2.图纸表现说明： 图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。 3.注意事项： 3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。 3.2注意剖视方向，索引符号指示方向应与剖视方向一致。 3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06…… 3.4同一幅图中，索引序号不得重复。 3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。 3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版 3.7图面与图框内框竖线之间应留一定的距离。 3.8确保画面均衡、美观、各视图间应按照对应的原则排版。 4.尺寸标注说明： 4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。 4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。 4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。 4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开；严禁小数点。 5.填充说明： 详见《材料填充图例》 6.图纸目录编排（图号编号）说明： 6.1图纸目录 6.2设计说明 6.3装饰专业： 6.3.1图纸命名： 总平面图——————ZP 区域空间平面图———P （天花平面图、墙体定位图、地材铺装图、立面索引图） 立面图———————E 详图————————D （包含剖面图、大样图） 6.3.2图纸顺序： 以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。 [注：如有总平面的（立面索引图）时，无需（区域立面索引图）重复索引。] （排序1：按照楼层总平面排序） 一层平面布置图 1L-P-01 一层立面索引图 1L-P-02 一层墙体定位图 1L-P-03 一层天花布置图 1L-P-04 一层灯具定位图 1L-P-05（如有区域平面部分时，无需总平面灯具定位） 一层地材铺装图 1L-P-06
一、建筑施工图得识读与绘制训练模块 例题2:建筑平面图得识读 教学目标 (1)掌握建筑平面图得表达方法与作用; (2)掌握建筑平面图画法得有关规定 (3)掌握建筑平面图得识读与绘制 必学知识 (1)建筑平面图得形成与分类 (2)建筑平面图得图示内容与制图标准 (3)建筑平面图得识读方法 (4)建筑平面图得绘图方法 链接知识 (1)某教学楼建筑平面图得识读 (2)某展览馆建筑平面图得识读 【应用例题2-1-2-1】某住宅一层平面图得识读与绘制。如图2-1-2-1所示。 图
教学内容 1.建筑平面图得形成与分类 (1)建筑平面图得形成与作用 假想用一个水平剖切平面在窗台线以上适当得位置将房屋剖切开,所得得水平面投影图为建筑平面图。平面图主要表示房屋得平面形状、大小与房间得布置、墙(或柱)得位置、厚度、材料、门窗得位置、大小、开启方向等。平面图就是表达房屋建筑图得基本图样之一,作为施工时定位放线、砌墙、安放门窗、室内装修以及编制预算得依据。通常用1:50、1:100、1:200得比例绘制。 (2)建筑平面图得分类 当建筑物各层得房间布置不同时,应分别画出各层平面图,如底层平面图、二层平面图、三、四……各层平面图、顶层平面图、屋顶平面图等。相同得楼层可用一个平面图来表示,称为标准层平面图。如平面对称,可用对称符号将两层平面图各画一半合并成一个图,并在图得下方注写图名与比例。 (3)建筑平面图得图线要求 凡被水平剖切到得墙、柱等断面轮廓线用粗实线画出,门得开启线、门窗轮廓线、屋顶轮廓线等构配件用中实线画出,其余可见轮廓线均用细实线画出,如需表达高窗、通气孔、搁板等不可见部分,则应以中虚线或细虚线绘制。 (4)定位轴线及编号 房屋施工图中得定位轴线就是确定建筑结构构件平面布置及其标志尺寸得基线,就是设计与施工中定位放线得重要依据。凡主要得墙与柱、大梁、屋架等主要承重构件,都应画上轴线并用该轴线编号来确定其位置。定位轴线得画法及编号有如下规定: (1)定位轴线用细点画线绘制且应编号,编号应注写在定位轴线端部细实线得轴线圆内,其直径为8～10mm,但通用详图得定位轴线可不编号。 (2)平面图上定位轴线得编号,宜标注在图得下方与左侧(有时上、下、左、右均标注),如图4-2所示。横向编号应用阿拉伯数字从左至右编写,竖向编号应用大写拉丁字母(但I、O、Z例外,以免与数字混淆)由下至上顺序编写,两根轴线之间,如需附加轴线时,应以分数表示,分母表示前一轴线得编号,分子表示附加轴线得编号。如图2-1-2-2所示。 图2-1-2-2定位轴线及编号 2.平面图得识读步骤。如图2-1-2-1所示。 (1)读图名、比例。在平面图下方应注出图名与比例,从图可知就是职工住宅得一层平面图,比例为1:100。 (2)读指北针,了解建筑物得方位与朝向。图中所示建筑正面朝南,背面朝北。 (3)读定位轴线及编号,了解各承重墙、柱得位置。图中有19根横向定位轴线,9根纵向定位轴线,主轴线均位于240墙中间。 ( 4)读房屋得内部平面布置与外部设施,了解房间得分布、用途、数量及相互关系。图中平面形状为一矩形,主要出入口在北面中间楼梯间处,楼梯间上行得梯段被水平剖切面剖断,用45。倾斜折断线表示。为一梯两户左右对称式住宅。每户为两室一厅、一厨一卫与一个阳台。卫生间得通道处顶部设有隔板(有虚线表示)。房屋四周设有散水。 (5)读门、窗及其她构配件得图例与编号,了解它们得位置、类型与数量等情况。门、窗代号分别为M、C(汉语拼音首写字母大写),如图中大门编号为M-1,C-1等。施工图中对于门窗型号、数量、洞口尺寸及选用标准图集得编号等一般都列有门窗表,见前面表4-6所示。 (6)读尺寸与标高,可知房屋得总长、总宽、开间、进深与构配件得型号、定位尺寸及室内外地坪
1．图纸目录 2.设计说明 主要技术经济指标表 这些表可列在总平面布置图上。 3.总平面布置图 一、城市坐标网、场地建筑坐标网、坐标值 二、场地四界的城市坐标和场地建筑坐标（或注尺寸）。 三、建筑物、构筑物（人防工程、化粪池等隐蔽工程以虚线表示）定位的场地建筑坐标（或相互关系尺寸）、名称（或编号）、室内标高及层数； 四、拆除旧建筑的范围边界、相邻单位的有关建筑物、构筑物的使用性质、耐火等级及层数 五、道路、铁路和明沟等的控制点（起点、转折点、终点等）的场地建筑坐标（或相互关系尺寸）和标高、坡向箭头、平曲线要素等； 六、指北针、风玫瑰； 七、建筑物、构筑物使用编号时，列“建筑物、构筑物名称编号表； 八、说明栏内。尺寸单位、比例、城市坐标系统和高程系统的名称、城市坐标网与场地建筑坐标网的相互关系、补充图例、施工图的设计依据等． 4.竖向设计图 一、地形等高线和地物； 二、场地建筑坐标网、坐标值； 三、场地外围的道路、铁路、河渠或地面的关键性标高； 四、建筑物、构筑物的名称（或编号）、室内外设计标高(包括铁路专用线设计标高）； 五、道路、铁路和明沟的起点、变坡点、转折点和终点等的设计标高（道路在路面中、铁路在轨项、阴沟在沟项和沟底）、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键性坐标．道路注明单面坡或双面坡； 六、挡土墙、护坡或土坡等构筑物的坡顶和坡脚的设计标高。 七、用高距0.10-0.50米的设计等高线表示设计地面起伏状况，或用坡向箭头表明设计地面坡向。 八、指北针； 九、说明栏内。尺寸单位、比例、高程系统的名称、补充图例等；
十、当工程简单，本图与总平面布置图可合并绘制．如路网复杂时，可按上述有关技术条件等内容，单独绘制道路平面图． 5.土方工程图 一、地形等高线、原有的主要地形、地物； 二、场地建筑坐标网、坐标值； 三、场地四界的城市坐标和场地建筑坐标（或注尺寸）； 四、设计的主要建筑物、构筑物； 五、高距为0.25-1.00米的设计等高线 六、20米x 20米或40米X 40米方格网，各方格点的原地面标高、设计标高、填挖高度、填区和挖区间的分界线、各方格土方量、总土方量； 七、土方工程平衡表； 八、指北针； 九、说明栏内。尺寸单位、比例、补充图例、坐标和高程系统名称、弃土和取土地点、运距、施工要求等； 十、本图亦可用其他方法表示，但应便于平整场地的施工 十一、场地不进行初平时可不出图，但在竖向设计图上须说明土方工程数量。如场地需进行机械或人工初平时，须正式出图． 6.管道综合图 一、绘出总平面布置图； 二、场地四界的场地建筑坐标（或注尺寸）； 三、各管线的平面布置、注明各管线与建筑物、构筑物的距离尺寸和管线的间距尺寸 四、场外管线接入点的位置及其城市和场地建筑坐标。 五、指北针； 六、当管线布置涉及范围少于三个设备专业时，在总平面布置蓝图上绘制草图，不正式出图。如涉及范围在三个或三个以上设备专业时，对干管干线进行平面综合，须正式出图；管线交叉密集的部分地点，适当增加断面图，表明管线与建筑物、构筑物、绿化之间以及合线之间的距离，并注明管道及地沟等的设计标高。 七、说明栏内：尺寸单位、比例、补充图例。 7.绿化布置图 一、绘出总干面布置图； 二、场地四界的场地建筑坐标（或注尺寸） 三、植物种类及名称、行距和株距尺寸、群栽位置范围、与建筑物、构筑物、道路或地上管线的距离尺寸、各类植物数量（列表或旁注）； 四、建筑小品和美化构筑物的位置、场地建筑坐标（或与建筑物、构筑物的

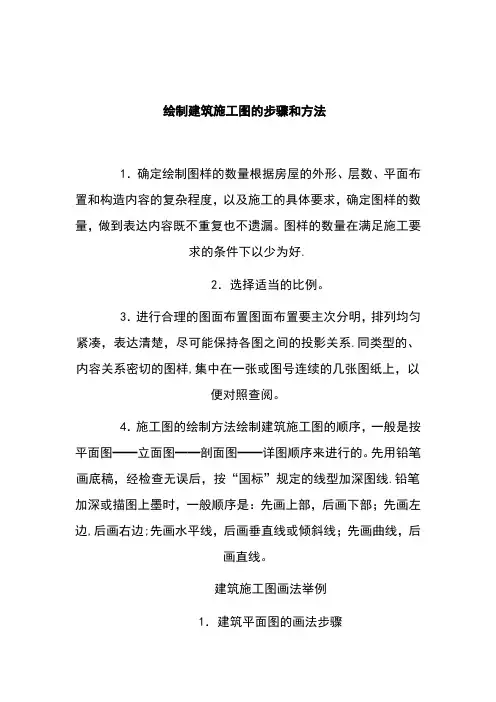

绘制建筑施工图的步骤和方法
