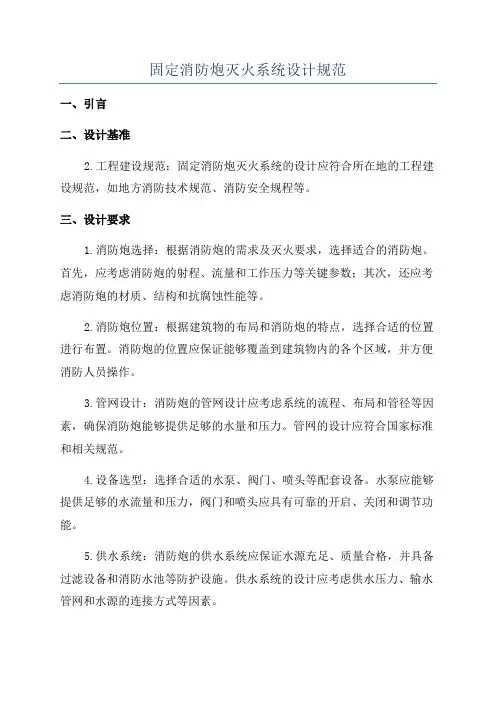

固定消防炮灭火系统的分类与设置场所
固定消防炮灭火系统是指由固定消防炮和相应配置的系统组件组成的固定灭火系统。
一、固定消防炮系统设置场所
1、单层、多层建筑；
2、飞机库；
3、石油天热气工程；

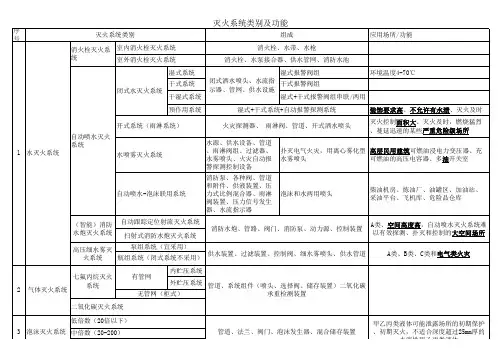

二、固定消防炮灭火系统的类型
1、按喷射介质分：水炮系统、泡沫炮系统、干粉炮系统；
（1）水炮系统
喷射介质为水，系统由水源、消防泵组、消防水炮、管路、阀门、动力源和控制装置组成。适用于固体可燃物火灾。
（2）泡沫炮系统
喷射介质为泡沫灭火剂，系统由水源、泡沫液罐、泡沫比例混合装置、消防泵组、泡沫炮、管道、阀门、动力源和控制装置组成。适用于甲、乙、丙类液体火灾、固体可燃物火灾。
（3）干粉炮系统
喷射介质为干粉灭火剂，系统由于粉罐、氮气瓶组、干粉炮、管道、阀门、动力源和控制装置组成。适用于液化石油气、天然气等可燃气体火灾场所。
2、按安装形式分
（1）固定式系统
由永久固定消防炮和相应配置的系统组件组成。
（2）移动炮系统
以移动式消防炮为核心，由灭火剂供给装置、管路、阀门等部件组成。主要配备消防部队或企业事业单位消防队的专业人员使用。
3、按控制方式分
（1）远控消防炮系统
远距离控制的消防炮灭火系统，可分为有线遥控和无线遥控两种方式。
适用场所：爆炸危险性、大量有毒气体产生、产生强烈辐射热、火灾蔓延面积较大且损失严重的、高度超过8M且火灾危险性较大的室内、灭火人员难以及时接近或撤离固定消防炮位的场所。
（2）手动消防炮灭火系统
概念：现场手动操作的消防炮灭火系统。
组成：手动消防炮、灭火剂供给装置、管路及阀门、塌架等部件组成。
适用场所：辐射热不大，人员便于靠近的场所。
江西西河机械设备有限公司，是一家集科研、设计、开发、生产安装、服务、技术培训为一体的专业化企业。目前主要消防产品包含消防炮、炮塔、泡沬灭火系统、防撞调压消火栓、炮座、石化专用消火栓箱、船用消防炮、船用泡沬灭火系统等。所有系列产品均经公安部消防产品检测中心的认可，并取得型式认可证书。消防炮、泡沫系统产品获得中国CCS船级社颁发型式认可证书。
江西西河机械设备有限公司产品专业服务于石油化工储运、炼油、危险品化工码头、LNG/LPG、煤化工、危险品船舶、专业消防船项目，长期以来从事消防行业的技术、经验的积
累，使得西河产品专业程度强，种类齐全，质量优，深受消防部队、消防车辆厂及电厂、石化企业、油田、码头等用户的信赖和好评。
