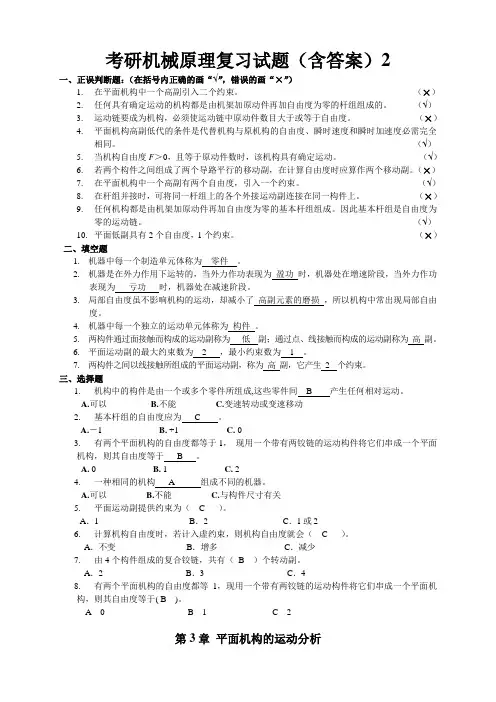

考研机械原理复习试题（含答案）2
一、正误判断题：（在括号内正确的画“√”，错误的画“×”）
1.在平面机构中一个高副引入二个约束。（×）
2.任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的。（√）
3.运动链要成为机构，必须使运动链中原动件数目大于或等于自由度。（×）
4.平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必需完全
相同。（√）
5.当机构自由度F＞0，且等于原动件数时，该机构具有确定运动。（√）
6.若两个构件之间组成了两个导路平行的移动副，在计算自由度时应算作两个移动副。（×）
7.在平面机构中一个高副有两个自由度，引入一个约束。（√）
8.在杆组并接时，可将同一杆组上的各个外接运动副连接在同一构件上。（×）
9.任何机构都是由机架加原动件再加自由度为零的基本杆组组成。因此基本杆组是自由度为
零的运动链。（√）
10.平面低副具有2个自由度，1个约束。（×）
二、填空题
1.机器中每一个制造单元体称为零件。
2.机器是在外力作用下运转的，当外力作功表现为盈功时，机器处在增速阶段，当外力作功
表现为亏功时，机器处在减速阶段。
3.局部自由度虽不影响机构的运动，却减小了高副元素的磨损，所以机构中常出现局部自由
度。
4.机器中每一个独立的运动单元体称为构件。
5.两构件通过面接触而构成的运动副称为低副；通过点、线接触而构成的运动副称为高副。
6.平面运动副的最大约束数为 2 ，最小约束数为1。
7.两构件之间以线接触所组成的平面运动副，称为高副，它产生2 个约束。
三、选择题
1.机构中的构件是由一个或多个零件所组成,这些零件间 B 产生任何相对运动。
A.可以
B.不能
C.变速转动或变速移动
2.基本杆组的自由度应为 C 。
A.－1
B. +1
C. 0
3.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面
机构，则其自由度等于 B 。
A. 0
B. 1
C. 2
4.一种相同的机构 A 组成不同的机器。
A.可以
B.不能
C.与构件尺寸有关
5.平面运动副提供约束为（ C ）。
A．1 B．2 C．1或2
6.计算机构自由度时，若计入虚约束，则机构自由度就会（ C ）。
A．不变B．增多C．减少
7.由4个构件组成的复合铰链，共有（B ）个转动副。
A．2 B．3 C．4
8.有两个平面机构的自由度都等1，现用一个带有两铰链的运动构件将它们串成一个平面机
构，则其自由度等于( B )。
A 0
B 1
C 2
第3章平面机构的运动分析
一、判断题（正确打√，错误打×）
1．速度瞬心是指两个构件相对运动时相对速度为零的点。（√）
2. 利用瞬心既可以对机构作速度分析，也可对其作加速度分析。（×）
二、选择题
1. 平面六杆机构有共有（C ）个瞬心。
A．6 B．12 C．15
三、填空题
1. 当两构件以转动副相连接时，两构件的速度瞬心在转动副的中心处。
2. 不通过运动副直接相连的两构件间的瞬心位置可借助三心定理来确定。
第5章机械的效率和自锁
一、填空题
1．从效率的观点来看，机械的自锁条件时效率≤0。
2．机械发生自锁时，机械已不能运动，这时它所能克服的生产阻抗力≤0。
第7章机械的运转及其速度波动的调节
一、正误判断题：（在括号内正确的画“√”，错误的画“×”）
1.为了使机器稳定运转，机器中必须安装飞轮。（×）
2.机器中安装飞轮后，可使机器运转时的速度波动完全消除。（×）
3.机器稳定运转的含义是指原动件(机器主轴)作等速转动。（×）
4.机器作稳定运转，必须在每一瞬时驱动功率等于阻抗功率。（×）
5.为了减轻飞轮的重量，最好将飞轮安装在机械的高速轴上。（√）
二、选择题
1、在最大盈亏和机器运转速度不均匀系数不变前提下，将飞轮安装轴的转速提高一倍，则飞轮的转
动惯量将等于原飞轮转动惯量的 C 。
A.2
B.1/2
C.1/4
2、为了减轻飞轮的重量，飞轮最好安装在 C 上。
A.等效构件上
B.转速较低的轴上
C.转速较高的轴上
3、若不改变机器主轴的平均角速度，也不改变等效驱动力矩和等效阻抗力矩的变化规律，拟将机
器运转速度不均匀系数从0.10降到0.01，则飞轮转动惯量将近似等于原飞轮转动惯量的
A 。
A.10
B.100
C.1/10
4、有三个机械系统，它们主轴的最大角速度和最小角速度分别是：(1)1025转/秒，975转/秒;(2)512.5
转/秒，487.5转/秒;(3)525转/秒475转/秒;其中运转最不均匀的是 C 。
A.(1)
B.(2)
C.(3)
5、对于存在周期性速度波动的机器，安装飞轮主要是为了在（ B ）阶段进行速度调节。
A．起动B．稳定运转C．停车
6、为了减小机械运转中周期性速度波动的程度，应在机械中安装（ B ）。
A．调速器B．飞轮C．变速装置
三、填空题
1. 机器的周期性性速度波动可以用飞轮来调节，非周期性速度波动必须用调速器来调
节。
2.把具有等效转动惯量，其上作用有等效力矩的绕固定轴转动的等效构件，称为
原机械系统的等效动力学模型
3.在机器中安装飞轮能在一定程度上减小机器的周期性速度波动量。
4.对于机器运转的周期性速度波动，一个周期内驱动力与阻力所做的功是相同的。
第8章平面连杆机构及其设计
一、正误判断题：（在括号内正确的画“√”，错误的画“×”）
1.曲柄摇杆机构的极位夹角一定大于零。（×）
2.具有急回特性的四杆机构只有曲柄摇杆机构、偏置曲柄滑块机构和摆动导杆机构。（√）
3.四杆机构处于死点位置时，机构的传动角一定为零（√）
4.对于双摇杆机构，最短构件与最长构件长度之和一定大于其余两构件长度之和。（×）
5.双摇杆机构一定不存在整转副。（×）
6.平面四杆机构的压力角大小不仅与机构中主、从动件的选取有关，而且还随构尺寸及机构所
处位置的不同而变化。（√）
7.摆动导杆机构一定存在急回特性。（√）
8.在四杆机构中，当最短杆长度与最长杆长度之和大于其余两杆长度之和时，且以最短杆的邻
边为机架，该机构为曲柄摇杆机构。（×）
9.对心曲柄滑块机构无急回运动。（√）
10.一个铰链四杆机构若为双摇杆机构，则最短杆长度与最长杆长度之和一定大于其余两杆长度
之和。（×）
11.平面四杆机构处于死点位置时，机构的传动角等于零。（√）
12.对心曲柄滑块机构，当曲柄为主动件时机构无急回特性。(√)
13.满足“最短杆长度+最长杆长度≤其余两杆长度之和”的铰链四杆机构一定有曲柄存在。(×)
14.在铰链四杆机构中，当行程速比系数K＞1时，机构一定有急回特性。(√)
二、填空题
1.在曲柄滑块机构中，滑块的极限位置出现在曲柄与连杆共线位置。
2.在曲柄摇杆机构中，若以摇杆为原动件，则曲柄与连杆共线位置是死点位置。
3.在曲柄摇杆机构中，当摇杆为主动件，且曲柄与连杆两次共线时，则机构出
现死点位置。
4.当四杆机构的压力角α=90°时，传动角等于0°，该机构处于死点位置。
5.铰链四杆机构ABCD中，已知：l AB=60mm，l BC=140mm，l CD=120mm，l AD=100mm。若以AB杆
为机架得双曲柄机构；若以CD杆为机架得双摇杆机构；若以AD杆为机架得曲柄摇杆机构。
6.铰链四杆机构的基本形式有曲柄摇杆机构、双曲柄机构和双摇杆机构。
三、选择题
1.当四杆机构处于死点位置时，机构的压力角 B 。
A.为0°
B.为90°
C.与构件尺寸有关
2.铰链四杆机构中若最短杆和最长杆长度之和大于其他两杆长度之和时，则机构中 B 。
A.一定有曲柄存在
B. 一定无曲柄存在
C. 是否有曲柄存在还要看机架是哪一个构件
3.曲柄摇杆机构 B 存在急回特性。
A . 一定 B. 不一定 C. 一定不
4.平面四杆机构所含移动副的个数最多为 B 。
A. 一个
B. 两个
C. 基圆半径太小
5.四杆机构的急回特性是针对主动件作 A 而言的。
A.等速转动
B. 等速移动
C.变速转动或变速移动
6.对于双摇杆机构，最短构件与最长构件长度之和 B 大于其它两构件长度之和。
A . 一定 B. 不一定 C. 一定不
7.如果铰链四杆运动链中有两个构件长度相等且均为最短，若另外两个构件长度也相等，则当两最短构件相邻时，有 B 整转副。
A. 两个
B.三个
C. 四个
8.平行四杆机构工作时，其传动角 A 。
A . 是变化值 B. 始终保持90度 C.始终是0度
9.一曲柄摇杆机构，若改为以曲柄为机架，则将演化为（A ）。
A．双曲柄机构B．曲柄摇杆机构C．双摇杆机构
10.曲柄摇杆机构中，当曲柄为主动件时，最小传动角出现在（ A ）位置。
A．曲柄与机架共线B．摇杆与机架共线C．曲柄与连杆共线
11.设计连杆机构时，为了具有良好的传动条件，应使（ A ）。
A.传动角大一些，压力角小一些
B.传动角和压力角都小一些
C.传动角和压力角都大一些
12.平面连杆机构的行程速比系数K值的可能取值范围是（ A ）。
A．1≤K≤3 B．1≤K≤2 C．0≤K≤1
13.铰链四杆机构中有两个构件长度相等且最短，其余构件长度不同，若取一个最短构件作机架，则得到( C )机构。
A 曲柄摇杆
B 双曲柄
C 双摇杆
γ为( A )。
14.对心曲柄滑块机构以曲柄为原动件时，其最大传动角
max
A 90°
B 45°
C 30°
15.下面那种情况存在死点( C )。
A 曲柄摇杆机构，曲柄主动
B 曲柄滑块机构，曲柄主动
C 导杆机构，导杆主动
16.要将一个曲柄摇杆机构转化成双摇杆机构，可以用机架转换法将( C )。
A 原机构的曲柄作为机架
B 原机构的连杆作为机架
C 原机构的摇杆作为机架
17.在铰链四杆机构中，当满足“最短杆长度+最长杆长度≤其余两杆长度之和”时，以( A )机架，该机构为双摇杆机构。
A 最短杆的对边
B 最短杆
C 最短杆的邻边
18.无急回特性的平面连杆机构中，行程速比系数( B )。
A K<1
B K=1
C K>1
19.在下列机构中，不会出现死点的机构是( A)机构。
A 导杆(从动)机构
B 曲柄(从动)摇杆
C 曲柄(从动)滑块机构
第9章凸轮机构及其设计
一、正误判断题：（在括号内正确的画“√”，错误的画“×”）
1.直动平底从动件盘形凸轮机构工作中，其压力角始终不变。（√）
2.当凸轮机构的压力角的最大值超过许用值时，就必然出现自锁现象。（×）
3.滚子从动件盘形凸轮机构中,基圆半径和压力角应在凸轮的实际廓线上来度量。（×）
4.在直动从动件盘形凸轮机构中进行合理的偏置，是为了同时减小推程压力角和回程压力角。
（×）
5.凸轮机构中，滚子从动件使用最多，因为它是三种从动件中的最基本形式。（×）
6.在凸轮理论廓线一定的条件下，从动件上的滚子半径越大，则凸轮机构的压力角越小。
（×）
7.凸轮机构中，当推杆在推程按二次多项式运动规律运动时，在推程的起始点、中点及终止点存
在刚性冲击。（×）
8.凸轮机构中，在其他条件不变的情况下，基圆越大，凸轮机构的传力性能越好。（√）
9.凸轮机构的从动件采用等速运动规律时可避免刚性冲击。（×）
10.在滚子推杆盘形凸轮机构中，凸轮的基圆半径应在凸轮的理论廓线上来度量。（√）
11.凸轮机构的基圆越大则传力性能越好。(√)
12.从动件按等加速等减速运动规律运动，是指从动件在推程中按等加速运动，而在回程中则按等
减速运动，且它们的绝对值相等。(×)
13.滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。因此其实际轮廓上各点的向
径就等于理论轮廓上各点的向径减去滚子半径。(×)
二、填空题
1.在推杆常用的运动规律中，一次多项式运动规律会产生刚性冲击。
2.由速度有限值的突变引起的冲击称为刚性冲击。
3.增大基圆半径，凸轮廓线曲率半径增大。
4.在推杆常用的多项式运动规律中，五次多项式运动规律既不会产生柔性冲击，也不会产
生刚性冲击。
5.由加速度有限值的突变引起的冲击称为柔性冲击。
6.减小基圆半径，凸轮机构的压力角增大。
7.在推杆常用的运动规律中，一次多项式运动规律会产生刚性冲击。
8.按凸轮形状的不同，凸轮机构可分为盘形凸轮、移动凸轮和圆柱凸轮。
三、选择题
1.直动平底从动件盘形凸轮机构的压力角 B 。
A.永远等于0度
B.等于常数
C.随凸轮转角而变化
2.设计一直动从动件盘形凸轮，当凸轮转速及从动件运动规律V=V(S)不变时，若最大压力角由
40度减小到20度时，则凸轮尺寸会 A 。
A.增大
B.减小
C.不变
3.对于转速较高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用 C 运动规律。
A.等速
B.等加速等减速
C.正弦加速度
4.当凸轮基圆半径相同时，采用适当的偏置式从动件可以 A 凸轮机构推程的压力角
A.减小
B.增加
C.保持原来
5.凸轮机构中从动件作等加速等减速运动时将产生 B 冲击。
A .刚性 B.柔性 C.无刚性也无柔性
6.设计一直动从动件盘形凸轮，当凸轮转速及从动件运动规律V=V(S)不变时，若最大压力角由
40度减小到20度时，则凸轮尺寸会 A 。
A.增大
B.减小
C.不变
7.若从动件的运动规律选择为等速运动规律、等加速等减速运动规律、简谐运动规律或正弦加速
度运动规律，当把凸轮转速提高一倍时，从动件的速度是原来的 B 倍。
A. 1
B. 2
C. 4
8.在设计滚子推杆盘形凸轮机构时，轮廓曲线出现尖顶是因为滚子半径（ B ）该位置理论廓线的
曲率半径。
A．小于；B．等于C．大于
9.凸轮机构中推杆的运动规律决定于（A ）。
A．凸轮的轮廓形状B．推杆的形状C．凸轮的材料
10.在设计滚子推杆盘形凸轮机构时，为防止凸轮的工作廓线出现变尖或失真现象，滚子半径应（ B ）
凸轮的理论廓线外凸部分的最小曲率半径。
A．大于；B．小于C．等于
11.在偏置直动尖顶推杆盘形凸轮机构中，基圆的大小会影响（A ）。
A．凸轮机构的压力角B．推杆的位移C．推杆的速度
12.下列平面四杆机构中，一定无急回特性的机构是( A)。
A 平行四边形机构
B 曲柄摇杆机构
C 偏置曲柄滑块机构
13.尖顶从动件凸轮机构中，基圆的大小会影响( C)。
A 从动件的位移
B 凸轮的速度
C 凸轮机构的压力角
14.设计滚子从动件盘形凸轮轮廓曲线时，若将滚子半径加大，那么凸轮轮廓曲线上各点曲率半径
( B )。
A 变大
B 变小
C 不变
15.当凸轮基圆半径相同时，采用适当的偏置式从动件可以( A )凸轮机构推程的压力角。
A 减小
B 增加
C 保持原来
16.在凸轮机构中，从动件的( A )运动规律存在刚性冲击。
A 等速
B 等加速等减速
C 正弦加速度
17.在凸轮机构中，若增大凸轮机构的推程压力角，则该凸轮机构的凸轮基圆半径将( B )。
A 增大
B 减小
C 不变
第10章齿轮机构及其设计
一、正误判断题：（在括号内正确的画“√”，错误的画“×”）
1.一对直齿圆柱齿轮啮合传动，模数越大，重合度也越大。（×）
2.一对渐开线直齿圆柱齿轮的正确啮合条件是基圆齿距相等。（√）
3.对于单个齿轮来说，节圆半径就等于分度圆半径。（×）
4.根据渐开线性质，基圆之内没有渐开线，所以渐开线齿轮的齿根圆必须设计的比基圆大些。
（×）
5.一对外啮合的直齿圆柱标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。（×）
6.一对能正确啮合传动的渐开线直齿圆柱齿轮，其啮合角一定为20度。（×）
7.渐开线直齿圆柱齿轮同一基圆的两同向渐开线为等距线。（√）
8.一个渐开线圆柱外齿轮，当基圆大于齿根圆时，基圆以内部分的齿廓曲线，都不是渐开线。
（√）
9.一个渐开线圆柱外齿轮，当基圆大于齿根圆时，基圆以内部分的齿廓曲线仍是渐开线。
（×）
10.一对外啮合斜齿圆柱齿轮正确啮合的条件是两斜齿圆柱齿轮的端面模数和压力角分别相
等，螺旋角大小相等，旋向相同。（×）
11.因为基圆内没有渐开线，所以齿轮齿根圆必须大于基圆。(×)
12.一对渐开线直齿圆柱齿轮刚好连续传动的重合度等于1。(√)
13.渐开线直齿圆柱齿轮的分度圆与节圆相等。(×)
14.斜齿圆柱齿轮在端面上的齿廓是标准渐开线齿廓。(×)
15.当加工负变位齿轮时，刀具应向远离轮坯中心的方向移动。(×)
二、填空题
1.基圆的大小决定了渐开线的形状。
2.齿轮变位不仅可以消除根切，而且可以改变齿轮传动的中心距。
3.斜断轮传动的主要缺点是有轴向力，可采用人字齿轮来克服这一缺点。
4.蜗杆传动用于交错两轴之间的运动和动力的传递。
5.负变位直齿圆柱齿轮与标准直齿轮相比，其齿厚将会减小。
6.圆锥齿轮用来传递相交两轴之间的运动和动力的传递。
7.重合度大于1是齿轮的连续传动条件。
8.渐开线标准直齿圆柱齿轮传动的正确啮合条件是两齿轮的模数和压力角分别相等。
9.用范成法加工齿轮，当刀具齿顶线超过啮合极限点时，将会发生根切现象。
10. 渐开线直齿圆柱外齿轮齿廓上各点的压力角是不同的，它在 基圆 圆上的压力角为零，在 分度 圆
上的压力角则取为标准值。
11. 蜗杆传动的中间平面是指通过 蜗杆 轴线并垂直于 蜗轮 轴线的平面。
12. 直齿圆柱齿轮机构的重合度愈大，表明同时参与啮合的轮齿对数愈 多 ，传动愈 平稳 。
13. 正变位直齿圆柱齿轮与标准直齿圆柱齿轮相比，两者在分度圆上的压力角α大小_相_等、模数m
大小_ 相__等、分度圆大小 不 变。
14. 双头蜗杆每分钟240转，蜗轮齿数为80。则蜗轮每分钟 6 转。
16. 一对渐开线标准齿轮非标准安装时，节圆与分度圆 不 重合，分度圆的大小取决于 模数 和 齿数 。
三、选择题
1. 渐开线直齿圆柱外齿轮顶圆压力角 A 分度圆压力角。
A.大于
B.小于
C.等于
2. 一对渐开线直齿圆柱齿轮的啮合线切于 C 。
A. 两分度圆
B.两节圆
C.两基圆
3. 一对渐开线标准齿轮在标准安装情况下，两齿轮分度圆的相对位置应该是 B 。
A.相交的
B.相切的
C.分离的
4. 已知一渐开线标准直齿圆柱齿轮，齿数25，齿顶高系数为1，顶圆直径135 mm ， 则其模数大
小应为 C 。
A.2 mm
B.4 mm
C.5 mm
5. 为保证一对渐开线齿轮可靠地连续定传动比传动，应使实际啮合线长度 A 基节。
A.大于
B.等于
C.小于
6. 渐开线齿轮齿条啮合时，其齿条相对齿轮作远离圆心的平移时，其啮合角 B 。
A .加大 B.不变 C.减小
7. 一对渐开线直齿圆柱齿轮传动，其啮合角与节圆压力角（C ）。
A ．可能相等可能不相等
B ．一定不相等
C ．一定相等
8. 一对渐开线标准齿轮在标准安装情况下，两齿轮分度圆的相对位置应该是 （ B ）。
A ．相交的
B ．相切的
C ．分离的
9. 负变位齿轮分度圆上的齿距应是（ C ）πm 。
A ．大于
B ．小于
C ．等于
10. 渐开线齿轮的齿廓离基圆越远，渐开线压力角就( A )。
A 越大
B 越小
C 趋 近 于 20?
11. 当一对渐开线齿轮切制成后，即使两轮的中心距稍有变化，其角速度比仍保持不变，原因是
( B )。
A 节圆半径不变
B 基圆半径不变
C 啮合角不变
12. 渐开线标准直齿圆柱外齿轮的齿数增加，齿顶圆压力角将( C )。
A 不变
B 增大
C 减小
13. 满足正确啮合条件的一对直齿圆柱齿轮，其齿形( B )相同。
A 一定
B 不一定
C 一定不
14. 标准蜗杆传动的中心距a 为( B )。
A 2
)(21z z m + B 2)(2z q m + C 221a a d d + 15. 用齿条形刀具范成法加工标准齿轮时，齿轮产生根切的原因是 ( A )。
A 齿轮齿数太少
B 齿条刀齿数太少
C 齿轮齿全高太长
16.斜齿轮传动比直齿轮传动平稳，是因为( B )。
A 斜齿轮有轴向力存在
B 斜齿轮是逐渐进入和退出啮合的
C 斜齿轮有法面模数
17.变位齿轮在分度圆上的压力角( B )标准齿轮在分度圆上的压力角。
A 小于
B 等于
C 大于
第11章齿轮系及其设计
一、正误判断题：（在括号内正确的画“√”，错误的画“×”。）
1. 周转轮系中，自由度为2的轮系是行星轮系。(×)
二、填空题
1.行星轮条中必须有一个中心轮是固定不动的。
2.差动轮系的自由度为2。
3.实现两轴间的多种速比传动，用定轴轮系是较方便的。
三、选择题
1．周转轮系中的差动轮系自由度为（ C ）。
A．3 B．1 C．2
2．标准齿轮传动的实际中心距稍微大于标准中心距时，其传动比（ B ）。
A．增大B．不变C．减小
1. 渐开线直齿圆柱外齿轮顶圆压力角（大于、等于、小于）分度圆压力角。 2. 一对渐开线齿轮啮合传动时，其中心距安装若有误差，（传动比的变化）。 3. 齿轮的渐开线形状取决于它的直径。 4.一对渐开线直齿圆柱齿轮传动时，如重合度等于1，这时实际啮合线的长度等于。 5.一对渐开线直齿圆柱齿轮的啮合线切于。 6.用标准齿条刀具加工渐开线标准直齿圆柱外齿轮时，刀具的中线与齿轮的分度圆。 7.一对渐开线齿轮啮合传动时，加大安装中心距，啮合角__ ____ 。 8.渐开线齿轮的基圆齿距__ ____法向齿距。 10. 一对能正确啮合传动的渐开线直齿圆柱齿轮必须满足。 11. 斜直线齿廓的齿条在不同齿高处的模数和压力角，随齿高的增加而。 12. 一对渐开线斜齿圆柱齿轮在啮合过程中齿廓上的接触线长度是变化的。 13. 一对能正确啮合传动的渐开线标准直齿圆柱齿轮，其啮合角 14. 齿数、模数分别对应相同的一对渐开线直齿圆柱齿轮传动和一对斜齿圆柱齿轮传动，后者的重合度比前者。 15. 渐开线标准齿轮的齿根圆与基圆大小关系。 16.平行轴斜齿圆柱齿轮机构的几何尺寸在计算，基本参数的标准值规定在。 17．机械平衡研究的内容是惯性力间的平衡； 18. 运动副元素材料一定时，当量摩擦系数取决于运动副元素的几何形状。 19. 渐开线齿廓啮合特点。 （二）在图示4 个分图中，图不是杆组，而是两个杆组的组合。 （二）计算自由度，指出（或在图中标出）局部自由度、复合铰、虚约束，及运动链有确定运动的条件，并对机构进行结构分析，确定机构级别。
（三）用速度的瞬心法求图示位置构件2与4的传动比i 24 （三） 试 求 图 示 机 构 的 全 部 瞬 心， 并 应 用 瞬 心 法 求 构 件3 的 移 动 速 度v 3 的 大 小 和 方 向。 图 中 已 知 数 据 h =50 m m ，φ160=?，ω110= r a d /s 。（再用矢量方程图解法做） （三）已知机构中各构件的尺寸及速度多边形（ μv = 0.5m/s/mm ） (1) 写出矢量32b b 代表的速度（例如代表速度E v ）； (2) 说明杆3的角速度ω 3的方向（顺时针还是逆时针）； (3) 用相对运动图解法在速度多边形上确定v F 的大小。
1 例2-10 在例2-10图所示中，已知各构件的尺寸及机构的位置，各转动副处的摩擦圆如图中虚线圆，移动副及凸轮高副处的摩擦角为?，凸轮顺时针转动，作用在构件4上的工作阻力为Q 。试求该图示位置： 1． 各运动副的反力（各构件的重力和惯性力均忽略不计）； 2． 需施加于凸轮1上的驱动力矩1M ； 3 ． 机构在图示位置的机械效率η。 例2-10 解题要点： 考虑摩擦时进行机构力的分析，关键是确定运动副中总反力的方向。为了确定总反力的方向，应先分析各运动副元素之间的相对运动，并标出它们相对运动的方向；然后再进行各构件的受力分析，先从二力构件开始，在分析三力构件。 解：选取长度比例尺l μ(m/mm)作机构运动简图。 1． 确定各运动副中总反力的方向。如例2-10(a)图，根据机构的运动情况和力的平衡条件，先确定凸轮高副处的总反力12R 的方向，该力方向与接触点B 处的相对速度21B B v 的方向成090?+角。再由51R 应切于运动副A 处的摩擦圆，且对A 之矩的方向与1ω方向相反，同时与12R 组成一力偶与1M 平衡，由此定出51R 的方向；由于连杆3为二力构件，其在D ，E 两转动副受两力23R 及43R 应切于该两处摩擦圆，且大小相等方向相反并共线，可确定出23R 及43R 的作用线，也即已知32R 及34R 的方向线；总反力52R ，应切于运动副C 处的摩擦圆，且对C 之矩的方向应与25ω方向相反，同时构件2受到12R ，52R 及32R 三个力，且应汇交于一点，由此可确定出52R 的方向线；滑块4所受总反力54R 应与45v 的方向成090?+角，同时又受到34R ，54R 及Q 三个力，也应汇交于一点，由此可确定出54R 的方向线。 2． 求各运动副中总反力的大小。 分别取构件2，4为分离体，列出力平衡方程式 构件2 1232520R R R ++= 构件4 34540R R Q ++=
机械原理考研濮良贵《机械设计》配套考研 真题与复习笔记 第一部分考研真题精选与解析 一、选择题 1在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是（）。[桂林理工大学2019研；江苏大学2018研；空军工程大学2016研] A．提高强度 B．提高刚度 C．防松 D．减小每圈螺纹牙上的受力 【答案】CXXXX 【解析】双螺母防松属于摩擦防松，两螺母对顶拧紧后，旋合段螺栓受拉力、螺母受压力，使螺纹副间始终有纵向压力。 2以下各滚动轴承中，承受径向载荷能力最大的是（），能允许的极限转速最高的是（）。[中南大学2001研] A．N309/P2 B．6209 C．302091 D．6309
【答案】A；BXXXX 【解析】选项A为圆柱滚子轴承，有较大的径向承载能力。相比选项B，选项D外径更大，滚动体的质量更大，极限转速低。此题考查各种类型轴承的工作特点，属滚动轴承类型的选择方面的内容。要准确答题，必须清楚轴承型号的表示方法及各种类型轴承的工作特点。 3普通螺栓连接受横向载荷时，主要靠（）来承受横向载荷。[四川理工学院2019研] A．螺栓杆的抗剪切能力 B．螺栓杆的抗挤压能力 C．结合面的摩擦力 D．螺栓杆的抗挤压和抗剪切能力 【答案】CXXXX 【解析】当采用普通螺栓连接时，靠连接预紧后在接合面间产生的摩擦力来抵抗横向载荷；当采用铰制孔用螺栓连接时，靠螺杆受剪切和挤压来抵抗横向载荷。 4两个圆柱体相接触，其直径d1＝2d2，弹性模量E1＝2E2，泊松比μ1＝μ2，长度b1＝2b2，其接触应力σH1与σH2的关系是（）。[扬州大学2019研] A．σH1＝σH2 B．σH1＝2σH2 C．σH1＝4σH2
机械设计知识点总结（一） 1．螺纹联接的防松的原因和措施是什么? 答：原因——是螺纹联接在冲击，振动和变载的作用下，预紧力可能在某一瞬间消失，联接有可能松脱，高温的螺纹联接，由于温度变形差异等原因，也可能发生松脱现象，因此在设计时必须考虑防松。措施——利用附加摩擦力防松，如用槽型螺母和开口销，止动垫片等，其他方法防松，如冲点法防松，粘合法防松。 2．提高螺栓联接强度的措施 答：（1）降低螺栓总拉伸载荷Fa的变化范围：a，为了减小螺栓刚度，可减螺栓光杆部分直径或采用空心螺杆，也可增加螺杆长度，b，被联接件本身的刚度较大，但被链接间的接合面因需要密封而采用软垫片时将降低其刚度，采用金属薄垫片或采用O形密封圈作为密封元件，则仍可保持被连接件原来的刚度值。（2）改善螺纹牙间的载荷分布，（3）减小应力集中，（4）避免或减小附加应力。 3．轮齿的失效形式 答：（1）轮齿折断，一般发生在齿根部分，因为轮齿受力时齿根弯曲应力最大，而且有应力集中，可分为过载折断和疲劳折断。（2）齿面点蚀，（3）齿面胶合，（4）齿面磨损，（5）齿面塑性变形。 4．齿轮传动的润滑。 答：开式齿轮传动通常采用人工定期加油润滑，可采用润滑油或润滑脂，一般闭式齿轮传动的润滑方式根据齿轮的圆周速度V的大小而定，当V<＝12时多采用油池润滑，当V>12时，不宜采用油池润滑，这是因为（1）圆周速度过高，齿轮上的油大多被甩出去而达不到啮合区，（2）搅由过于激烈使油的温升增高，降低润滑性能，（3）会搅起箱底沉淀的杂质，加速齿轮的磨损，常采用喷油润滑。 5．为什么蜗杆传动要进行热平衡计算及冷却措施 答：由于蜗杆传动效率低，发热量大，若不及时散热，会引起箱体内油温升高，润滑失效，导致齿轮磨损加剧，甚至出现胶合，因此对连续工作的闭式蜗杆传动要进行热平衡计算。措施——1），增加散热面积，合理设计箱体结构，铸出或焊上散热片，2）提高表面传热系数，在蜗杆轴上装置风扇，或在箱体油池内装设蛇形冷却水管。
书中十五选十答案 一：Many people who are traditionally afraid of DIY are becoming (1G plague 2J renovations 3E recession 4A decorating 5O fabulous 6N obstacle 7K potential 8I blunder 9M disastrous 10H neglected) 二：Recently,the right of privacy seems to be frequently under (1G assault 2C probe 3N resented 4A disregard 5K skeletons 6J wealthy 7D abolish 8O elaborate 9M incredibly 10Bprevalent） 三：One way to make a marriage work is by being (1C unselfish 2F willing 3H rinse 4A bet 5L pasture 6N treat 7G wore 8J accuse 9K vexes 10E intimate) 四：Many Americans think creative is an inherent gift (1F cultivated 2K turbulent 3B quotas 4G preventing 5C abortive 6H modification 7D springboards 8N conceive 9J rolled 10O prejudices) 五：Although young people today can remember 150 (1N management 2I amounts 3A inadequate 4G surprise 5F educated 6B budgeting 7L infrequently 8O surveyed 9J semester 10E attributing) 六: when I was young , I lived in Fort Greene which was notorious 1C bother 2K vaguely 3G trailed 4A sneered 5E entered 6L exactly 7J gentrifying 8N indisputable 9I transformed 10M exceedingly 七：While some of us say they don’t want to 1M emotional 2B achievement 3E outstanding 4N conscientiousness 5O propel 6L toxic 7D expediency 8C detached 9A strategy 10K apt 书中课后题答案 Unit?1? A.?Fill?in?the?blanks?with?the?words?given?below.?Change?the?form?where?necessary.?inter nal?ditch?fabulous?renovate?plaster?amateur?blunder?instinct 1.?The?police?_blundered___?badly?by?arresting?the?wrong?man.? 警察抓错了人，犯了很严重的错误。 2.?The?house?was?severely?destroyed,?so?the?couple?spent?thousands?of?dollars?_renovatin g___?it.? 那个房子严重被毁坏，所以这对夫妇花费了上千元修复它。 3.?The?pilot?was?forced?to?_ditch___?the?jet?plane?in?the?Gulf?because?of?the?hijacking.? 由于劫机，飞行被迫将飞机开进沟里。
00绪论 一、简答题 1、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？ 二、填空题 5、从运动的角度看，机构的主要功用在于运动或运动的形式。（传递转换） 9、构件之间具有的相对运动，并能完成的机械功或实现能量转换 的的组合，叫机器。（确定有用构件） 三、判断题 4、只从运动方面讲，机构是具有确定相对运动构件的组合。（√） 6、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。（√） 03平面机构的自由度和速度分析 一、简答题 1、什么是运动副？运动副的作用是什么？什么是高副？什么是低副？ 3、机构自由度数和原动件数之间具有什么关系？ 5、计算平面机构自由度时，应注意什么问题？ 二、填空题 4、两构件之间作接触的运动副，叫低副。（面） 5、两构件之间作或接触的运动副，叫高副。（点、线） 6、回转副的两构件之间，在接触处只允许孔的轴心线作相对转动。（绕） 7、移动副的两构件之间，在接触处只允许按方向作相对移动。（给定） 13、房门的开关运动，是副在接触处所允许的相对转动。（回转） 15、火车车轮在铁轨上的滚动，属于副。（高）
三、判断题 1、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。（√） 2、凡两构件直接接触，而又相互联接的都叫运动副。（×） 3、运动副是联接，联接也是运动副。（×） 4、运动副的作用，是用来限制或约束构件的自由运动的。（√） 6、两构件通过内表面和外表面直接接触而组成的低副，都是回转副。（×） 9、运动副中，两构件联接形式有点、线和面三种。（×） 10、由于两构件间的联接形式不同，运动副分为低副和高副。（×） 11、点或线接触的运动副称为低副。（×） 14、若机构的自由度数为2，那么该机构共需2个原动件。（√） 15、机构的自由度数应小于原动件数，否则机构不能成立。（×） 16、机构的自由度数应等于原动件数，否则机构不能成立。（√） 四、选择题 1、两个构件直接接触而形成的，称为运动副。（A） a.可动联接； b.联接； c.接触 2、变压器是。（C） a.机器； b.机构； c.既不是机器也不是机构 3、机构具有确定运动的条件是。（C） a.自由度数目＞原动件数目； b.自由度数目＜原动件数目； c.自由度数目= 原动件数目 4.图示机构中有_（A）_虚约束。 （A）1个（B）2个（C）3个（D）没有
机械原理复习题 00绪论 一、简答题 1、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？ 2、机器与机构有什么异同点？ 3、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。 二、填空题 1、机器或机构，都是由组合而成的。（构件） 2、机器或机构的之间，具有确定的相对运动。（构件） 3、机器可以用来人的劳动，完成有用的。（代替机械功） 4、组成机构、并且相互间能作的物体，叫做构件。（相对运动） 5、从运动的角度看，机构的主要功用在于运动或运动的形式。（传递转换） 6、构件是机器的单元。零件是机器的单元。（运动制造） 7、机器的执行部分须完成机器的动作，且处于整个传动的。（预定终端） 8、机器的传动部分是把原动部分的运动和功率传递给执行部分的。（中间环节） 9、构件之间具有的相对运动，并能完成的机械功或实现能量转换 的的组合，叫机器。（确定有用构件） 三、判断题 1、构件都是可动的。（√） 2、机器的传动部分都是机构。（√） 3、互相之间能作相对运动的物件是构件。（√） 4、只从运动方面讲，机构是具有确定相对运动构件的组合。（√） 5、机构的作用，只是传递或转换运动的形式。（×） 6、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。（√） 7、机构中的主动件和被动件，都是构件。（√） 03平面机构的自由度和速度分析 一、简答题 1、什么是运动副？运动副的作用是什么？什么是高副？什么是低副？ 2、平面机构中的低副和高副各引入几个约束？ 3、机构自由度数和原动件数之间具有什么关系？ 4、用机构运动简图表示你家中的缝纫机的踏板机构。 5、计算平面机构自由度时，应注意什么问题？
2017版中国矿业大学《808机械原理》全套考研资料 我们是布丁考研网中国矿大考研团队，是在读学长。我们亲身经历过中国矿大考研，录取后把自己当年考研时用过的资料重新整理，从本校的研招办拿到了最新的真题，同时新添加很多高参考价值的内部复习资料，保证资料的真实性，希望能帮助大家成功考入中国矿大。此外，我们还提供学长一对一个性化辅导服务，适合二战、在职、基础或本科不好的同学，可在短时间内快速把握重点和考点。有任何考中国矿大相关的疑问，也可以咨询我们，学长会提供免费的解答。更多信息，请关注布丁考研网。 以下为本科目的资料清单（有实物图及预览，货真价实）： 中国矿业大学《机械原理》全套考研资料 一、中国矿业大学《机械原理》历年考研真题及答案解析 2016年中国矿业大学《机械原理》考研真题（含答案解析）（11月份统一更新）2015年中国矿业大学《机械原理》考研真题（含答案解析） 2014年中国矿业大学《机械原理》考研真题（含答案解析） 2013年中国矿业大学《机械原理》考研真题（含答案解析） 2012年中国矿业大学《机械原理》考研真题（含答案解析） 2011年中国矿业大学《机械原理》考研真题（含答案解析） 2010年中国矿业大学《机械原理》考研真题（含答案解析） 2009年中国矿业大学《机械原理》考研真题（含答案解析） 2008年中国矿业大学《机械原理》考研真题（含答案解析） 2007年中国矿业大学《机械原理》考研真题（含答案解析） 2006年中国矿业大学《机械原理》考研真题（含答案解析） 2005年中国矿业大学《机械原理》考研真题（含答案解析） 2004年中国矿业大学《机械原理》考研真题（含答案解析） 2003年中国矿业大学《机械原理》考研真题（含答案解析） 2002年中国矿业大学《机械原理》考研真题（含答案解析） 二、中国矿业大学《机械原理》期中期末试卷及答案 三、中国矿业大学《机械原理》笔记 1、中国矿业大学《机械原理》复习要点 2、中国矿业大学《机械原理》本科生课件 3、中国矿业大学《机械原理》参考书目、考试大纲、适用专业 四、中国矿业大学《机械原理》习题集 1、中国矿业大学《机械原理》近十年考研真题题型及要点分析 五、赠送（电子版，邮箱发送） 1、机械原理复习经验及流程 2、中国矿业大学机电学院2011-2016年报录比 3、中国矿业大学机电学院2012-2016年复试分数线 4、中国矿业大学机电学院硕士生导师简介及联系方式 以下为截图预览： 2015年真题答案
机械原理（第七版）重要概念总结（附）及复习试题 （认真看完，考试必过） 卷一 一、填空题（每小题2分，共20分） 1、 平面运动副的最大约束数为 2 个 ，最小 约束数为 1 个。 2、 当两构件组成转动副时，其相对速度瞬心在 转动副中心 处。 3、 对心曲柄滑块机构，若以连杆为机架，则该机构演 化为 曲柄摇块机构 。 4、 传动角越大，则机构传力性能越 好 。 5、 凸轮机构推杆的常用运动规律中，二次多项式运动 规律具有 柔性 冲击。 6、 蜗杆机构的标准参数从 中间平面 中取。 7、 常见间歇运动机构有： 棘轮机构 、 槽轮 机构 等。 8、 为了减小飞轮的重量和尺寸，应将飞轮装在 高 速 轴上。 9、 实现往复移动的机构有： 曲柄滑块机 构 、 凸轮机构 等。 10、 外啮合平行轴斜齿轮的正确啮合条件为： 212121n n n n m m ααββ==-=，， 。 二、简答题（每小题5分，共25分） 1、何谓三心定理？ 答：三个彼此作平面运动的构件的三个瞬心必位于同一 直线上 。 2、 简述机械中不平衡惯性力的危害？ 答：机械中的不平衡惯性力将在运动副中引起附加的动 压力，这不仅会增大运动副中的摩擦和构件中的内应 力，降低机械效率和使用寿命，而且会引起机械及其基 础产生强迫振动。 3、 铰链四杆机构在死点位置时，推动力任意增大也不 能使机构产生运动，这与机构的自锁现象是否相 同？试加以说明？ 答：（1）不同。 （2）铰链四杆机构的死点指：传动角=0度时，主动 件通过连杆作用于从动件上的力恰好通过其回转中心， 而不能使从动件转动，出现了顶死现象。 死点本质：驱动力不产生转矩。 机械自锁指：机构的机构情况分析是可以运动 的，但由于摩擦的存在，却会出现无论如何增大驱动力， 也无法使其运动的现象。 自锁的本质是：驱动力引起的摩擦力 大于等 于 驱动力的有效分力。 4、 棘轮机构与槽轮机构均可用来实现从动轴的单向间 歇转动，但在具体的使用选择上，又有什么不同？ 答：棘轮机构常用于速度较低和载荷不大的场合，而且 棘轮转动的角度可以改变。槽轮机构较棘轮机构工作平 稳，但转角不能改变。 5、 简述齿廓啮合基本定律。 答：相互啮合传动的一对齿轮，在任一位置时的传动比， 都与其连心线被其啮合齿廓在接触点处的公法线所分 成的两段成反比。 三、计算题（共45分） 1、绘制偏心轮机构简图（草图），并求机构自由度。（10分） 1 2 3 4 A B C

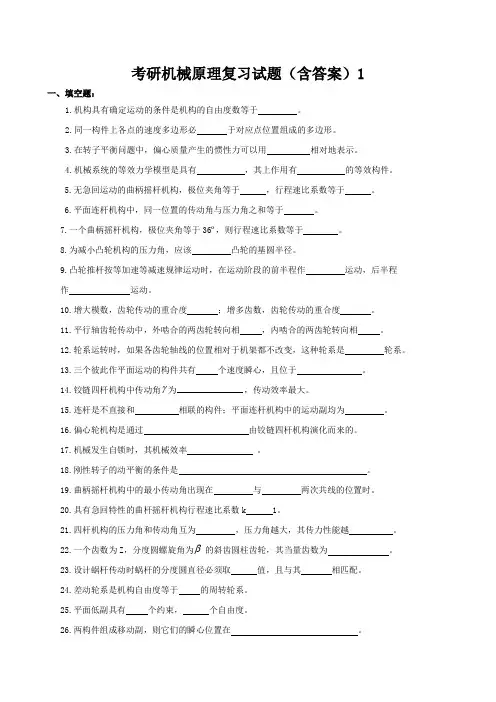

考研机械原理复习试题（含答案）1 一、填空题： 1.机构具有确定运动的条件是机构的自由度数等于。 2.同一构件上各点的速度多边形必于对应点位置组成的多边形。 3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。 4.机械系统的等效力学模型是具有，其上作用有的等效构件。 5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。 6.平面连杆机构中，同一位置的传动角与压力角之和等于。 7.一个曲柄摇杆机构，极位夹角等于36o，则行程速比系数等于。 8.为减小凸轮机构的压力角，应该凸轮的基圆半径。 9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程 作运动。 10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。 11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。 12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。 13.三个彼此作平面运动的构件共有个速度瞬心，且位于。 14.铰链四杆机构中传动角γ为，传动效率最大。 15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。 16.偏心轮机构是通过由铰链四杆机构演化而来的。 17.机械发生自锁时，其机械效率。 18.刚性转子的动平衡的条件是。 19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。 20.具有急回特性的曲杆摇杆机构行程速比系数k 1。 21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。 22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为。 23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。 24.差动轮系是机构自由度等于的周转轮系。 25.平面低副具有个约束，个自由度。 26.两构件组成移动副，则它们的瞬心位置在。
