实验二验证力的平行四边形定则
[实验目的]验证平行四边形定则
[实验器材]
①方木板一块②测力计两个③细绳两段④橡皮条一段⑤白纸⑥铅笔⑦刻度尺⑧量
角器⑨图钉
点拨：测力计可以只用一个,分别测出两个分力,虽然操作较麻烦，但可避免两个测力计的不一致性带来的误差。
[实验原理］
实验原理:
若一个力的作用效果与两个力的作用效果相同,则称这个力是这两个力的合力。在本实验中,我们先用两个力将橡皮条的结点拉至某一位置，再用一个力也将橡皮条的结点拉至同一位置（作用效果相同）,看在误差范围内，这个力与根据两个分力用平行四边形定则作出的合力是否相同，来验证力的合成的平行四边形定则。
［实验步骤］
（１）把橡皮条的一端固定在板上的A点。
(2)用两条细绳结在橡皮条的另一端，通过细绳用两个弹簧秤互成角度拉
橡皮条，橡皮条伸长,使结点伸长到O点（如图2－１）
点拨：经验得知两个分力F１、Ｆ2间夹角θ越大,用平行四边形作图得出
的合力Ｆ的误差也越大,所以实验中不要把θ角取得太大，一般不
大于90°为最佳。
橡皮条、细绳、测力计应在同一平面内，测力计的挂钩应避免与纸面磨擦。
（3)用铅笔记下O点位置，画下两条细绳的方向，并记下两个测力计的读数。
点拨：拉橡皮条的细线要长些，标记每条细线方向的方定是使视线通过细线垂直于纸面,在细线下面的纸上用铅笔点出两个定点的位置，并使这两个点的距离要尽量远些。(４）选定标度，在纸上按比例作出两个力Ｆ１、F２的图示,用平行四边形定则求出合力Ｆ。
点拨：作图要用尖铅笔,图的比例要尽量大些,要用严格的几何方定作出平行四边形，图旁要画出表示力的比例线段,且注明每个力的大小和方向。
（5）只用一个测力计,通过细绳把橡皮条上的结点拉到同样的位置Ｏ点,记下测力计的读数和细绳的方向,按同样的比例作出这个力Ｆ′的图示，比较F′与用平行四边形定则求得的合力F，比较合力大小是否相等，方向是否相同。
(6）改变Ｆ1和F２的夹角和大小，再做两次。
点拨:改变分力大小和夹角再做两次时，每次都把橡皮条的结点拉到Ｏ点，为了直观地看出分力可能大于合力，可以使其中一次两个分力的夹角大于12０°。
注意事项:?１、为作图方便并减小误差，两个分力间的夹角不要太大，两个分力的大小要稍大（但又不要使两分力及其合力超过弹簧秤量程）。
2、弹簧秤使用前应事先检查:先看自然下垂时,其指针是否指零刻度;再用两只弹簧秤互相钩住用力拉，看其读数是否相同。
３、用弹簧秤拉细线套时,拉力的方向应沿弹簧秤的轴线，弹簧秤、橡皮条、细线套应位于与白纸平行的同一平面内,防止弹簧秤内部、弹簧秤与纸面、橡皮条与纸面之间的摩擦。
４、结点的位置及细线的方向必须标定准确，作图要规范、准确。
例题：
下述方法中可减少实验误差的是：
A、使用弹簧秤拉橡皮条时，应使它与木板平行;
B、两个分力F1、F ２的大小应适当大些;
Ｃ、两个分力F1、Ｆ２的夹角越大越好;
D、拉橡皮条的细绳要稍长些；
练习题：
１、本实验中所说的合力与两个分力具有相同的效果，是指下列说法中的：
A、弹簧秤的弹簧被拉长;
B、固定橡皮条的图钉受拉力产生形变;
C、细绳套受拉力产生形变;
D、使橡皮条在某一方向伸长某一长度；
２、下述实验步骤正确的排列顺序是_______ 。
Ａ、用图钉把橡皮条的一端固定在木板上的P点，把橡皮条的另一端拴上两个细绳套；Ｂ、用一只弹簧秤,通过细绳把橡皮条的结点拉到同样的位置O,记下弹簧秤的读数和细绳方向,按选定的标度作出这个力F’的图示;
C、把木板平放在桌面上,用图钉把白纸钉在木板上;
D、用两只弹簧秤分别钩住细绳套,互成一定角度拉橡皮条,使橡皮条结点伸长到某一位置
O ,记下Ｏ点位置和两条细绳的方向，并记录弹簧秤的读数;
E、从结点O 沿着两个绳套的方向按选定的标度作出这两个弹簧秤的拉力F1、F2的图示,
并以Ｆ1、F２为邻边作出平行四边形，再作出合力Ｆ的图示；
F、改变两个力F 1 、F 2的大小和方向,再重复实验两次;
G、比较一下力Ｆ’和合力F 的大小方向是否相同;
3、做验证力的平行四边形定则的实验时,其中三个实验步骤是:
（1）在水平放置的木板上垫一张白纸，把橡皮条的一端固定在板上，另一端拴两根细线,通过细线同时用两只弹簧秤互成角度拉橡皮条，使它与细线的结点达到某一位置Ｏ点,在白纸上记下O点和两弹簧秤的读数Ｆ１、F２;
( 2 )在纸上根据F1、F2的大小，应用平行四边形定则求出合力F ;
( 3）只用一只弹簧秤通过细线拉橡皮条，使它的伸长量与两根弹簧秤拉时相同,记下此
时弹簧秤的读数F’。
以上三个步骤中均有错误或疏漏。请指出各在哪里，并加以纠正和补充。
4 、﹙200４年黄冈﹚在验证“互成角度的两个力的合成”的实验中，某小组得出
如图示的图﹙F与Ａ、O共线﹚中___＿是F1与F２合成的理论值；_____Ｆ1与
F2合成的实际值。
５、在两个共点力合成的实验中,如图所示，用M、N两个测力计拉橡皮条的结
点P,使其位于E处,此时α+β＝90°。然后保持M的读数不变，当α角由图中所
示的值逐渐减小时,要使结点仍在E处，可采用的办法是﹙﹚
A、增大N的读数,减小β角
B、减小N的读数,减小β角
C、减小Ｎ的读数,增大β角
D、增大N的读数,增大β角
???
参考答案：
[例]：ＡＢD
习题:1．D２. CADＥBＧＦ 3. ①应将白纸用图钉固定在白纸上，还应记下两细线方向；②应先选定标度，根据Ｆ1、Ｆ2的大小和方向作出力的图示，再作出Ｆ1、F２的合力F；③应将橡皮条的结点拉到Ｏ点，并记下这时弹簧秤的读数和的方向
4．F；F＇５．B
1.探究力的平行四边形定则的实验原理是等效原理，其等效性是指( )
A．使两分力与合力满足平行四边形定则
B．使两次橡皮筋与细绳套的结点都与某点O重合
C.使两次橡皮筋伸长的长度相等
Ｄ．使弹簧秤在两种情况下发生相同的形变
答案:Ｂ
2.
图２－6－5
在“验证力的平行四边形定则”实验中,需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的另一端都有绳套(如图2－６－5所示）．实验中需用两个弹簧秤分别勾住绳套，并互成角度地拉橡皮条．某同学认为在此过程中必须注意以下几项：
A．两根细绳必须等长
B.橡皮条应与两绳夹角的平分线在同一直线上
C.在使用弹簧秤时要注意使弹簧秤与木板平面平行
其中正确的是( )
解析：该实验验证两个分力的效果等效于其合力的效果,不必要求两分力等大，故B 错；与两绳长短无关，A错；但需使两分力与合力在同一平面内,故Ｃ正确．
答案:C
3．关于验证平行四边形定则的实验，请回答下列问题：
（1)在该实验中,合力与分力的概念是一种_＿______的科学思想方法.
(2）某同学在做该实验时,弹簧测力计平行于木板如图２-6-６(a)放置，然后记录力的大小和方向，请你指出这样操作的问题:____＿______＿＿_＿＿__＿_____＿＿＿__＿__＿_.
图2-6-6
（3)某同学完成该实验后得到的图形如图2-６-6（b)所示，图上所画的四个力中,由一个弹簧测力计拉橡皮条得到的力是________．
答案:(１)等效替代
(2)弹簧测力计的轴线与细线套不在同一直线上，导致测量数据不准确
(３）F应按照实验要求做好实验，重视实验中的几个注意点．本题中的F′是以Ｆ、F2为邻边所作的平行四边形的对角线,故Ｆ是用一个弹簧测力计拉橡皮条得到的力.
1
4.图２－６－7为“探究求合力的方法”的实验装置.
(1）下列说法中正确的是()
A．在测量同一组数据Ｆ1、F２和合力F的过程中,橡皮条结点O的位置不能变化B．弹簧测力计拉细线时，拉力方向必须竖直向下
C．F1、F2和合力F的大小都不能超过弹簧测力计的量程
D.为减小测量误差，F1、F2方向间夹角应为90°
(2)弹簧测力计的指针如图２-6-8所示，由图可知拉力的大小为__＿__＿_＿N.
解析:（1）在测量同一组数据的过程中,橡皮条结点O的位置不能变化,如果变化,即受力变化,所以A选项正确；由于弹簧测力计是通过定滑轮拉结点O，定滑轮只能改变力的方向不能改变力的大小,所以弹簧测力计拉线的方向不一定要沿竖直方向，B选项错误；弹簧测力计的使用,不能超过其量程，Ｃ选项正确；两个拉力的方向合适即可，不宜太大，也不宜太小,但不一定为9０°,所以D选项错误．
(２)考查弹簧测力计的读数．
答案:（1)AＣ(2)４.00
5．(20０9·山东，23)请完成以下两小题.
某同学在家中尝试验证平行四边形定则,他找到三条相同的橡皮筋(遵循胡克定律)和若干小重物,以及刻度尺、三角板、铅笔、细绳、白纸、钉子，设计了如下实验：将两条橡皮筋的一端分别挂在墙上的两个钉子Ａ、Ｂ上，另一端与第三条橡皮筋连接,结点为O,将第三条橡皮筋的另一端通过细绳挂一重物．
（1）为完成该实验，下述操作中必需的是______＿_．
ａ.测量细绳的长度 b.测量橡皮筋的原长
ｃ．测量悬挂重物后橡皮筋的长度ｄ.记录悬挂重物后结点O的位置
（2)钉子位置固定,欲利用现有器材,改变条件再次验证,可采用的方法是____＿__＿＿____＿.
解析：运用等效思想来验证平行四边形定则,即要验证以两力为平行四边形的邻边,作平行四边形,其对角线是否和合力相符．本小题中结点受三个力，其中两个力的合力与第三个力等大反向，故先测出各力的大小和方向，然后作出各力的图示,以两边为邻边做平行四边形，如果在实验误差范围内平行四边形的对角线与第三个力等大反向,即可验证．为测量各力的大小故需要记录橡皮筋原长、悬挂重物后的长度以及记录悬
挂重物后O点位置.故应选bcd.可以通过改变小重物改变各力的大小. 答案:（1)bcd (2)更换不同的小重物
实验二验证力的平行四边形定则 教学目的； 1、让学生通过实验验证互成角度的两个力合成时遵循平行四边形定则。 2、培养学生动手操作能力和科学的实验态度。 实验器材： 1、木板， 2、铅笔， 3、量角器， 4、弹簧秤2只， 5、橡皮筋 2根，6、细绳， 7、三角板，8、刻度尺，9、图钉。 课堂师生互动 讲解一 实验目的、器材和和注意事项（4分钟） 实验目的：验证互成角度的两个力合成时遵循平行四边形定则。 注意事项： 1、弹簧秤在使用前应检查，校正零点，弄清量程和最小刻度。检 查时，应将两个弹簧秤勾在一起，水平的沿相反方向相互拉伸，两个弹簧秤的读数应相同。 2、使用弹簧秤测拉力时，拉力应沿弹簧秤的轴线方向，弹簧秤、 橡皮筋、细绳套都应该与木板平行，不要与木板摩擦。 实验原理： 互成角度的两个力F1与F2共同作用与一个力F作用产生的效果都是使橡皮筋伸长到某点O，F，为F1与F2的合力，作出F的图示，
再根据平行四边形定则作出F1与F2的合力F的图示，比较F、F，是否在实验误差允许的范围内相等。就验证了力的平行四边形定则。 讲解二实验步骤（6分钟） 1、把图钉钉在木板上。 2、把木板平放在桌面上，用图钉把橡皮筋的一端固定在A点，橡 皮筋的另一端拴上两个绳套。 3、用两只弹簧称分别钩住细绳套，互成角度地拉橡皮筋，使橡皮 筋伸长到某一位置O，用铅笔描下O点的位置和两条细绳套的方向，并记录弹簧的读数，在使用弹簧秤的时候，要使弹簧秤与木板平行。 4、用铅笔和刻度尺从力的作用点沿着两绳套的方向画直线，按选定的标度作出这两只弹簧秤的拉力F1和F2的图示，以F1和F2为邻边利用刻度尺和三角板作平行四边形，过O点画平行四边形的对角线，即为合力F的图示。 5、只用一只弹簧秤把橡皮筋的结点拉到同样地位置O，记下弹簧秤的读数和细绳的方向， 用刻度尺从O点作出拉力F，的图示。 6、比较一下，力F，与用平行四边形定则求出的合力F在大小和方向上是否相同。 7、改变两个力F1、F2的大小和夹角，再重复实验两次。 8、分析实验数据。 巡回辅导学生做实验（30分钟）
人教版平行四边形整章测试题含答案 一、选择题 1. 已知平行四边形一边长为10，一条对角线长为6，则它的另一条对角线α的取值范围为（） ＜α＜16 ＜α＜26 ＜α＜20 D.以上答案都不正确 2. 已知ABCD是平行四边形，下列结论中，不一定正确的是（） ﹦CD ﹦BD C.当AC⊥BD时，它是菱形 D.当∠ABC﹦90°时，它是矩形 3. 菱形的周长等于高的8倍，则此菱形较大内角是（） °°°° 4. 矩形一个内角的平分线把矩形的一边分成3㎝和5㎝，则矩形的周长为（） ㎝㎝或16㎝㎝ D.以上都不对 5. 在平行四边形ABCD中，∠A：∠B：∠C：∠D的值可以是（） （A）1：2：3：4 （B） 3：4：4：3 （C） 3：3：4：4 （D） 3：4：3：4 6. 小明用两根同样长的竹棒做对角线，制作四边形的风筝，则该风筝的形状一定是（） （A）矩形（B）正方形（C）等腰梯形（D）无法确定 7. 如图1，宽为50 cm的矩形图案由10个全等的小长方形拼成，其中一个小长方形的面积为（） （A） 400 cm2（B） 500 cm2 （C） 600 cm2（D） 4000 cm2 8. 将一矩形纸片对折后再对折，如图（1）、（2），然后沿图（3）中的虚线剪下，得到①、②两部分，将①展开后得到的平面图形一定是（） （A）平行四边形（B）矩形（C）菱形（D）正方形 9. 如图，某正方形园地是由边长为1的四个小正方形组成的，现在园地上建一个花园（即每个图中的阴影部分），使花坛面积是园地面积的一半，以下图中的设计不合要求的是（） 10. 如图，矩形ABCD的边长AB＝6，BC＝8，将矩形沿EF折叠，使C点与A点重合，则折痕EF的长是（） （A）7．5 （B） 6 （C） 10 （D） 5 二、填空题 11. 如图，把边长为AD=12cm，AB=8cm的矩形沿着AE为折痕对折使点D落在BC上点F处，则DE= cm。
实验二验证力的平行四边形定则 [实验目的]验证平行四边形定则 [实验器材] ①方木板一块②测力计两个③细绳两段④橡皮条一段⑤白纸⑥铅笔⑦刻度尺⑧量 角器⑨图钉 点拨：测力计可以只用一个,分别测出两个分力,虽然操作较麻烦，但可避免两个测力计的不一致性带来的误差。 [实验原理］ 实验原理: 若一个力的作用效果与两个力的作用效果相同,则称这个力是这两个力的合力。在本实验中,我们先用两个力将橡皮条的结点拉至某一位置，再用一个力也将橡皮条的结点拉至同一位置（作用效果相同）,看在误差范围内，这个力与根据两个分力用平行四边形定则作出的合力是否相同，来验证力的合成的平行四边形定则。 ［实验步骤］ （１）把橡皮条的一端固定在板上的A点。 (2)用两条细绳结在橡皮条的另一端，通过细绳用两个弹簧秤互成角度拉 橡皮条，橡皮条伸长,使结点伸长到O点（如图2－１） 点拨：经验得知两个分力F１、Ｆ2间夹角θ越大,用平行四边形作图得出 的合力Ｆ的误差也越大,所以实验中不要把θ角取得太大，一般不 大于90°为最佳。 橡皮条、细绳、测力计应在同一平面内，测力计的挂钩应避免与纸面磨擦。 （3)用铅笔记下O点位置，画下两条细绳的方向，并记下两个测力计的读数。 点拨：拉橡皮条的细线要长些，标记每条细线方向的方定是使视线通过细线垂直于纸面,在细线下面的纸上用铅笔点出两个定点的位置，并使这两个点的距离要尽量远些。(４）选定标度，在纸上按比例作出两个力Ｆ１、F２的图示,用平行四边形定则求出合力Ｆ。 点拨：作图要用尖铅笔,图的比例要尽量大些,要用严格的几何方定作出平行四边形，图旁要画出表示力的比例线段,且注明每个力的大小和方向。 （5）只用一个测力计,通过细绳把橡皮条上的结点拉到同样的位置Ｏ点,记下测力计的读数和细绳的方向,按同样的比例作出这个力Ｆ′的图示，比较F′与用平行四边形定则求得的合力F，比较合力大小是否相等，方向是否相同。
实验三 验证力的平行四边形定则 一、实验目的： 探究力的合成规律 —— 平行四边形定则；理解等效替代思想方法在物理学中的应用． 二、实验原理： 互成角度的两个力与一个力产生 相同 的效果，看它们用平行四边形定则求出的合力与这个力是否在实验误差允许的范围内相等． 三、实验器材： 木板、白纸、图钉若干、 橡皮条 、细绳、弹簧秤（2只）、三角板、 刻度尺 ，等． 四、实验步骤： ① 用图钉把一张白纸钉在水平桌面上的 方木板 上，如图所示； ②用两个弹簧秤分别钩住两个绳套，互成角度地拉橡皮条，使橡皮条伸长， 结点到达某一点O ； ③用铅笔描下 结点O 的 位置和两个细绳套的 方向 ，并记录弹簧秤的读数21F F ，利用刻度尺和三角板作平行边形，画出对角线所代表的力F ； ④只用一个弹簧秤，通过细绳套把橡皮条的结点拉到与前面实验中的相同 位置O ，记下弹簧的读数F ′ 和细绳的方向； ⑤比较F 和F ′，观察它们在实验误差允许的范围内是否 相等 ． ⑥改变21F F ，的大小和方向，再做两次实验。 五、误差分析： 实验误差除弹簧测力计本身的误差外，还主要来源于 读数 误差和 作图 误差两个方面．
① 减小读数误差的方法：弹簧测力计数据在允许的情况下，尽量 大 一些．读数时眼睛一定要 正视弹簧测力计的刻度 ，要按有效数字正确读数和记录． ② 减小作图误差的方法：21F F 与夹角适宜，且比例要恰当。 六、注意事项： ①位置不变：在同一次实验中，使橡皮条拉长时 结点 的位置一定要相同． ②角度合适：用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时，其夹角不宜太 小 ，也不宜太大，以60°～120°之间为宜． ③ 尽量减少误差：在合力不超出量程及在橡皮条弹性限度内形变应尽量大一些；细绳套应适当长一些，便于确定力的方向． ④ 统一标度：在同一次实验中，画力的图示选定的标度要相同，并且要恰当选定标度，使力的图示稍大一些． 〖考点1〗对实验原理及实验过程的考查 【例1】在“验证力的平行四边形定则”实验中，需要将橡皮条的一端固定在水平木板上， 先用一个弹簧秤拉橡皮条的另一端到某一点并记下该点的位置；再将橡皮条的另一端系两根细绳，细绳的另一端都有绳套，用两个弹簧秤分别勾住绳套，并互成角度地拉橡皮条． ⑴ 某同学认为在此过程中必须注意以下几项： A ．两根细绳必须等长 B ．橡皮条应与两绳夹角的平分线在同一直线上 C ．在使用弹簧秤时要注意使弹簧秤与木板平面平行 D ．在用两个弹簧秤同时拉细绳时要注意使两个弹簧秤的读数相等 E ．在用两个弹簧秤同时拉细绳时必须将橡皮条的另一端拉到用一个弹簧秤拉时记下的位置 其中正确的是_______________（填入相应的字母） ⑵ “验证力的平行四边形定则”的实验情况如图甲所示，其中A 为固定橡皮条的图钉，O 为橡皮条与细绳的结点，OB 和OC 为 细绳．图乙是在白纸上根据实验结果画出的力的示意图． ① 图乙中的F 与F′两力中，方向一定沿AO 方向的是______； ② 本实验采用的科学方法是________ A ．理想实验法 B ．等效替代法 C ．控制变量法 D ．建立物理模型法 ⑶ 某同学在坐标纸上画出了如图所示的两个已知力F 1和F 2，图中小正方形的边长表示2 N ，两力的合力用F 表示，F 1、F 2与F 的夹角分别为θ1和θ2，关于F 1、F 2与F 、θ1和θ2关系正确的有________ A ．F 1 = 4N B ．F = 12 N C ．θ1 = 45° D ．θ1 < θ2

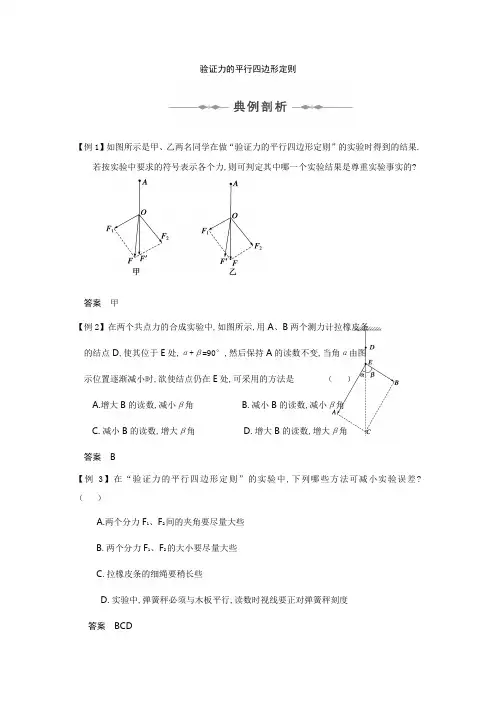

验证力的平行四边形定则 【例1】如图所示是甲、乙两名同学在做“验证力的平行四边形定则”的实验时得到的结果. 若按实验中要求的符号表示各个力,则可判定其中哪一个实验结果是尊重实验事实的? 答案甲 【例2】在两个共点力的合成实验中,如图所示,用A、B两个测力计拉橡皮条 的结点D,使其位于E处,α+β=90°,然后保持A的读数不变,当角α由图 示位置逐渐减小时,欲使结点仍在E处,可采用的方法是（） A.增大B的读数,减小β角 B.减小B的读数,减小β角 C.减小B的读数,增大β角 D.增大B的读数,增大β角 答案B 【例3】在“验证力的平行四边形定则”的实验中,下列哪些方法可减小实验误差? （） A.两个分力F1、F2间的夹角要尽量大些 B.两个分力F1、F2的大小要尽量大些 C.拉橡皮条的细绳要稍长些 D.实验中,弹簧秤必须与木板平行,读数时视线要正对弹簧秤刻度 答案BCD
