初三物理电学压轴题总结归类

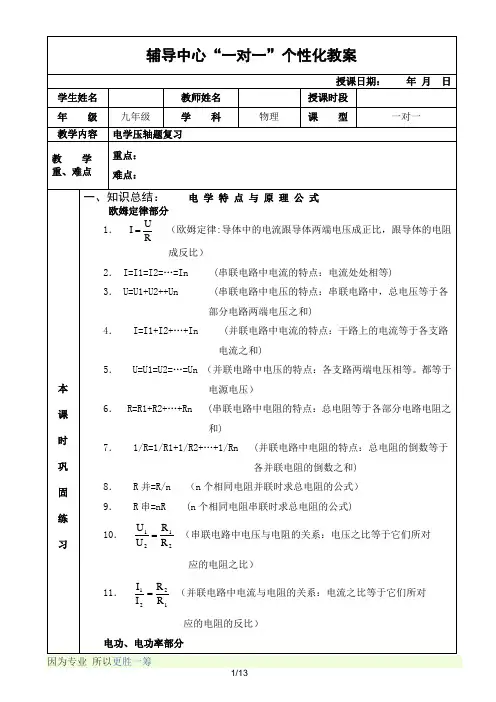

解题思路：
①画等效电路图
注：有导线和电阻同时存在的情况下，走导线不走电阻；
找电压表的起点和终点，电流流过谁，测的就是谁的电压；
②找题中的比值条件，通常都是电流、电压、电功率之比，我们将每一个比值转化为电阻之比；从而可以找到任意电阻之间的关系；
③看题中的问题，通常也是求电流、电压和电功率，如果可以直接用公式最好，否则将我们所求的物理量与题中的已知物理量相比，得到电阻之比即可；

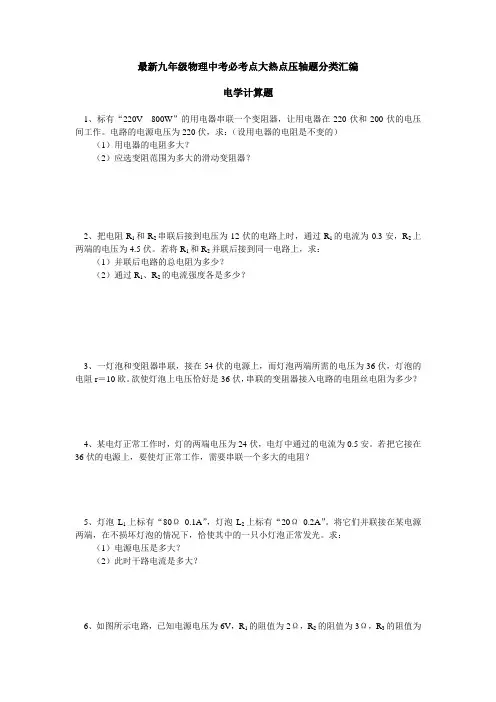

一、已知电阻之比，求电流、电压问题；
1.两个用电器,第一个电阻是R,第二个电阻是2R,把它们串联起来接入电路中,如果第一个
电阻两端的电压是4伏,那么第二个电阻两端的电压为:()
A、2伏；
B、8伏；
C、4伏；
D、6伏。
2.现有两个电阻串联在电路中,已知R1:R2=3:2,如果电路两端的电压为15伏,那么,R1两端
的电压将是:()
A、6伏；
B、5伏；
C、9伏；
D、10伏。
3.灯泡L1的电阻为200欧,灯泡L2的电阻为400欧,两个灯泡并联后接入电路中,若通过L1
的电流强度为0.5安培,则通过L2的电流强度为:()
A、0.75安培；
B、0.25安培；
C、2安培；
D、1安培。
二、已知电流、电压之比，求解电流、电压问题；
1.如图3所示，电源电压保持不变。当开关S1合、S2断开时，电
流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为
O.8A。则电阻R1与R2的比值为（）
A、1：3
B、3：l
C、2：3
D、3：2
2. 电源电压保持不变，Ω=200R ，变阻器ab ac R R 51=，当滑片P 在
C 点时，电流表示数为1I ，当滑片P 在B 点时，电流表示数为2I 。已知：2:5:21=I I ，求滑动变阻器的最大阻值ab R 。(Ω60)
3. 如图所示，R0为定值电阻，电源电压恒定。闭合开关，当滑动变阻器
接入电路的电阻值为R/4压表的示数为6V ；当滑动变阻器接入电路的
阻值为R 时，电压表的示数为3V ；则前后两次通过R0的电流之比是____________，电源电压是______________V 。(2:1 9)
4. 电源电压不变，调节滑动变阻器，使它连入电路的电阻Ω=51R 时，电压表的示数是
10V ，电流表的示数是1I ，调节滑动变阻器，使它连入电路的电阻Ω=152R 时，电压表的示数是5V ，电流表的示数为2I 。
求：（1）21:I I （2）电源电压U (2:1 20)
5. 如图所示，电源电压保持不变，Ω=101R 。当开关S 断开时，电流表的示数为0.24A ，
电压表的示数为1U ，当开关S 闭合时，电流表的示数为0.3A ，电压表的示数'U 。已知5:6:'=U U ，求开关S 断开时，电阻2R 两端的电压。(3)
P 0R
V A B P 0R
V A C B 2R 1R 3R
V A
三、已知电流、电压、电功率之比，求解电流、电压、电功率问题；
39 (2013北京中考) 如图18所示，电源两端电压不变。当闭合开关S 、S 1和S 3，断开开
关S 2，滑动变阻器的滑片P 滑至某一位置时，电压表的示数为U 1，电阻R 1的电功率P 1=8W ，电流表的示数为I 1；当闭合开关S 和S 2，断开开关S 1和S 3，滑片P 滑至另一位置时，电压表的示数为U 2，电阻R 1与滑动变阻器的总功率P 2=3.5W ，电流表的示数为I 2；当闭合开关S ，断开开关S 1、S 2和S 3，滑片P 滑到B 端时，电阻R 2的电功率为P 3，电流表的示数为I 3
。已知：11221457
R U R U ==，。 求：（1）电流I 1与I 2之比；
（2）电功率P 3。
38．(2012北京中考)如图17所示，电源两端电压不变，当只闭合开关1S 时，电流表的示数
为1I ，电压表的示数为1U ，电阻2R 的电功率为1ρ，当开关1S 、2S 、3S 都闭合时，电流
表的示数为2I ，电压表的示数为U ；当只闭合开关1S 时，电阻1R 的电功率为0.64W ，
已知：
41,43211==I I U U ，求：
（1）电阻1R 与2R 之比： （2）电阻1R 的电功率1P 。
38．（2011北京中考）如图19所示，电源两端电压U保持不变。当开关S1闭合、S2断开，滑动变阻器接入电路中的电阻为R A时，电压表的示数为U1，电流表的示数为I1，电阻R1的电功率为P1，电阻R A的电功率为P A；当开关S1、S2都闭合，滑动变阻器接入电路中的电阻为R B时，电压表的示数U2为2V，电流表的示数为I2，电阻R B的电功率为P B；当开关S1闭合、S2断开，滑动变阻器滑片P位于最右端时，电阻R2的电功率为8W。已知：R1:R2=2:1，P1:P B=1:10，U1:U2=3:2。求：
（1）电源两端的电压U；
（2）电阻R2的阻值；
（3）电阻R A的电功率P A。
37．(2010北京中考)图20所示的电路中，电源两端的电压不变。闭合开关S，当滑动变阻器接入电路中的电阻为R A时，电压表示数为6V，电流表示数为I1，电阻R1与滑动变阻器消耗的电功率之和为P1；当滑动变阻器接入电路中的电阻为R B时，电压表示数为9V，电流表示数为I2，电阻R1与滑动变阻器消耗的电功率之和为P2。已知：P1等于P2，电阻R1与R2之比为1：2。求：
（1）电阻R A与R B的比值；
（2）电源两端的电压U。
39.（2009北京中考）图22所示的电路中，电源两端电压U保持不变。
当只闭合开关S1时，电压表的示数为U1，电流表的示数I1为1A，电阻
R1消耗的电功率P1为4W，电阻R2消耗的电功率为P2。当开关S1、S2
都闭合时，电压表的示数为U2，电流表的示数为I2，电阻R2消耗的电
功率为P2′。已知P2:P2′=1:4，U1:U2=2:1。求：
（1）电流表的示数I2为多少安？
（2）电源两端的电压U为多少伏？
（3）当开关S1、S2都闭合时，通电5min，电阻R2产生的热量为
多少焦？
38．（2013海淀一模）如图19所示，电源两端电压保持不变，R1、R2为定值电阻，开关S3始终闭合。闭合开关S1、断开开关S2，滑动变阻器的滑片置于某位置M时（图中未标出），滑动变阻器的阻值为R M，电流表的示数为I1，滑动变阻器的电功率P M为0.4W。
保持开关S1闭合、开关S2断开，将滑动变阻器的滑片置于某位置N时（图中未标出），变阻器的阻值为R N，电流表的示数为I2，电压表的示数为U1，滑动变阻器的电功率P N 仍为0.4W。断开开关S1、闭合开关S2，滑动变阻器的滑片仍置于位置N时，电压表的示数变为U2。已知I1:I2=2:1，U1:U2=7:9。求：
（1）滑动变阻器接入电路的阻值R M与R N
之比；
（2）定值电阻R1与R2的阻值之比；
（3）改变开关状态和调节滑动变阻器的阻值，使电路的电功率最大，求出电路的最大电功率。
R1
V
S1
P
R2S
2
S3
38（2013东城一模）.如图30所示电路，设电源电压不变，灯丝电阻不随温度变化。当只闭合开关S1时，电流表的示数是I1。当只闭合开关S2时，电流表的示数是I2。当开关S1、S2都闭合时，灯L正常发光，电流表的示数为I3。当开关S1、S2都断开时，电流表的示数是I4，电压表V1、V2示数之比为3:1，此时R L消耗的电功率为0.5W；已知I1:I2=3:1，求：(1) 电阻R1:R2；
(2) 电流I3：I4；(3) 电路总功率的最大值P m。
37．（2013西城一模）如图27所示电路，电源两
端电压不变，灯丝电阻不变。滑动变阻器的
最大阻值为R2。开关S1、S2都断开，变阻器
的滑片P移至最右端时，灯L恰能正常发光，滑片P移至最左端时，灯L消耗的电功率与它的额定功率之比为4∶9，R2消耗的电功率为P2。当两个开关都闭合，变阻器滑片P移至最左端时，电流表示数为1.5A，R1消耗的电功率为9W。此时电路总功率P 总∶P2=18∶1。求：
（1）两个开关都闭合，变阻器的
滑片P移至最左端时，电路
消耗的总功率P总；
（2）灯L的额定电功率P L0。
38．（2013朝阳一模）如图19所示电路，电源电压保持不变，小灯泡L标有“6V 0.3A”字样，且灯丝电阻不随温度变化，定值电阻R1的阻值为10Ω，滑动变阻器R2的滑片P在使用前位于最右端。当开关S1、S2都闭合，调节滑片P的位置至a点时，小灯泡的功率为P L，
电压表的示数为U a ，滑动变阻器的功率为P 2；当开关S 1闭合，S 2断开时，调节滑片P 的位置至b 点时，小灯泡正常发光，电压表的示数为U b ，滑动变阻器的功率为P 2/。（图中未标明a 、b 点的位置）
已知：P 2∶P 2′＝25∶18，P L 比小灯泡的额定功率小0.55W 。（6分）
求：电流表、电压表两次的示数和电源电压。
38．（2013丰台一模）如图19所示，电源两端电压不变，小灯泡L 灯丝电阻保持不变。当
开关S 1、S 2、S 3都闭合，滑动变阻器的滑片P 滑至B 端时，小灯泡恰好正常发光，电流表的示数为I 1，电压表的示数为U 1；当只闭合开关S 1，滑动变阻器的滑片P 滑至AB 中
点时，小灯泡消耗的功率为额定功率的1/4，电流表的示数为
I 2；当只闭合开关S 2时，电流表的示数为I 3，电压表的示数为U 3，电阻R 1的电功率P 1为2W ，已知： U 1:U 3=3:1， I 1: I 2=7:1。求：
（1）电阻R 1与R 2之比；
（2）小灯泡的额定功率P 额
38．（2013海淀二模）图22所示电路中，电源两端电压保持不变，滑动变阻器的最大阻值
为R 。当开关S 、S 1闭合，S 2断开，滑动变阻器的滑片P 移到A 端时，电阻R 2的电功率为P 2，电流表的示数为I 1；当开关S 、S 2闭合，S 1断开时（滑片P 位置不变），电阻R 2的电功率为P 2'，电流表的示数为I 2，且P 2:P 2'＝16:25；当开关S 闭合，S 1和S 2都断开，滑动变阻器的滑片P 移到某点C （图中未画出）时，滑动变阻器接入电路的电阻为R C ，电压表V 1的示数为U 1，电压表V 2的示数为U 2，已知U 1:U 2＝1:2，这时R 2的电功率为9W ，R C 的电功率为3W 。
（1）求I 1与I 2的比值；
（2）求R A 与R C 的比值；
S 1 R 1 L S 2
图19 R 2 P
图17
（3）若通过闭合或断开开关及移动滑动变阻器的滑片P ，使电路的电功率达到最大，求此时的电功率P m 。
39．(2013东城二模)如图28所示的电路
图中，把端点A 、B 接在电压U 不变的电源两端，当闭合开关S 1，断开开
关S 2时，电压表的示数为U 1，电流表A 1的示数为I 1。把端点C 、D 接在电压U 不变的电源两端，当断开开关S 1，闭合开关S 2时，电压表的示数为U 2，电流表A 2的示数为I 2。把端点C 、B 接在电压U 不变的电源两端，当闭合开关S 1、S 2时，电流表A 1的示数为I 3，电流表A 2的示数为I 4。把端点A 、D 接在电压U 不变的电源两端，当断开开关S 1、闭合开关S 2时，电流表A 2的示数为I 5。已知：U 1∶U 2=3∶4，I 3∶I 4＝5∶3，R 1＝R 2，U 2=10V 。 求： （1）R 1∶R 3； （2）I 2∶I 5； （3）电源两端电压U 。
38．（2013西城二模）如图25所示电路，电源两端电压不变。闭合开关S ，滑动变阻器滑片
移至点M 时，变阻器接入电路的电阻为R M ，电阻R 1消耗的电功率为10W ，电压表V 1、V 2示数分别为U 1和U 2 ，且U 1∶U 2＝1∶2；滑动变阻器滑片移至点N
时，变阻器接入电路的电阻为R N ，电阻R 2消耗的电功率为2W ，电压
表V 2示数为U 2'，且U 2∶U 2'＝4∶5。求： （1）滑动变阻器接入电路的电阻R M
与R N 之比； R 2 R 1 S 1 S 2
V 1 V 2 P B A R
S 图22
图28 B R 1 V S 2 S 1 R 3 R 4 R 2 C
D A A 1 A 2 图25
R 2 R 1 V 2 V 1
S
P
（2）滑片左右移动的过程中，电路
消耗的最大电功率P max 。
39．（2013朝阳二模）如图21所示电路，R 1、R 2为定值电阻，R 3为滑动变阻器，电源两端电压保持电压不变。当三
个开关都闭合，滑动变阻器的滑片P 位于a 端时，三个电阻中的电流分别为I 1、I 2和I 3，电流
表的示数I a ，滑动变阻器的功率是P 3a ；当开关S 1闭合，S 2、S 3断开，滑动变阻器的滑片P 位于
c 点时，电压表的示数是9V ，电流表的示数是I c ，滑动变阻器的功率是P 3c ；当开关S 1闭合，S 2、
S 3断开，，滑动变阻器的滑片P 位于b 端时，电压表的示数是8V ，电流表的示数是I b 。已知：
I 1∶I 2＝2∶1， I 1∶I 3＝3∶1，I b －I c ＝0.1A 。
求：（1）定值电阻R 1和R 2的比值及R 2的阻值；
（2）滑动变阻器功率P 3a 和P 3c ；
（3）电流表的示数I a 。
38．（2013丰台二模）如图21所示电路，电源两端电压U 保持不变，闭合开关S 1，断开开关S 2，调节滑动变阻器R 2的滑片P 使其接入电路的电阻值为其最大值的一半，电压表V 1的示数为U 1，电流表的示数I 1为0.2A ；再调节滑动变阻器R 2滑片P 至B 端，电压表V 2的示数为U 2，此时电路消耗的总功率为2W ；闭合开关S 1、S 2，电流表的示数I 2为0.5A 。已知U 1:U 2=6:5，忽略温度对灯丝电阻的影响。求 ：
（1）电压U 2:U ；
（2）滑动变阻器的最大阻值R 2。
A V R 1 R 3 P
S 1 S 2 S 3 R 2 a b 图21
图21
R 1 S 1
P
R 2 A B
L S 1 V 1 V 2
S 2
