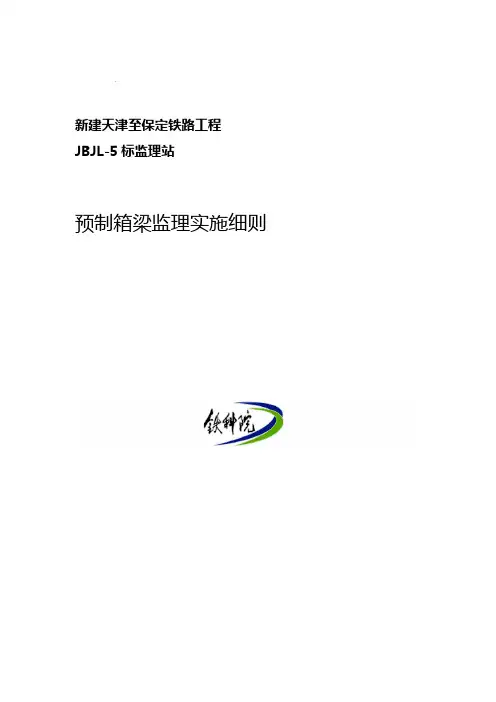

新建天津至铁路工程
JBJL-5标监理站
预制箱梁监理实施细则
津保铁路铁科院咨询公司监理站
2011年3月
修改记录
目录
一、工程概况及质量标准………………………………………………………………………………………- 3 - 1.工程概况- 3 -
2.监理实施细则适用项目.......................................................................................................................................... - 4 -
3.编制依据................................................................................................................................................................... - 4 -
二、监理工作围及重点
1.监理工作围............................................................................................................................................................... - 5 -
2.监理工作的重点...................................................................................................................................................... - 5 -
三、监理工作流程 ..................................................................................................................................................... - 5 -
四、监理控制要点………………………………………………………………………………………………- 8 -
1.原材料控制............................................................................................................................................................... - 8 -
2.钢筋工程监理 ....................................................................................................................................................... - 13 -
3.模板工程监理 ....................................................................................................................................................... - 17 -
4.混凝土工程监理................................................................................................................................................... - 19 -
5.预应力拉工程监理............................................................................................................................................... - 22 -
6.压浆工程监理 ....................................................................................................................................................... - 28 -
7.封锚工程监理 ....................................................................................................................................................... - 33 -
五、监理旁站部位和容.......................................................................................................................................... - 35 -
1.混凝土的浇筑旁站............................................................................................................................................... - 35 -
2.预制梁的预拉、初拉、终拉旁站...................................................................................................................... - 36 -
3.压浆旁站……………………………………………………………………………………………………- 36 -
六、监理工作法及措施………………………………………………………………………………………- 36 -
七、监理工作中常见的问题和处理法…………………………………………………………………………- 36 -
一、工程概况及质量标准
1.工程概况
新建津保铁路JBSG-5标，共负责生产双线单室箱梁579片，单线单室箱梁268片，所有箱梁的预制生产任务有中铁十一局桥梁公司负责完成，并下设两个梁场：容城梁场和水梁场。
容城梁场：
容城制梁场位于线路DK104+388处，梁场占地约180亩，承担津保铁路箱梁预制任务384（线间距有4.6m、5m两种，跨度有23.5m、31.5m两种），其中31.5m跨度梁360榀，23.5m跨度梁24榀。共设置制梁台座8个，底腹板、顶板钢筋绑扎台座各3套，单层存梁台座5个，双层存梁台座41个，发梁台座3个，最大存梁能力为96。双线箱梁模型底外模8套，模、端模各4套；50 t（43 m跨）龙门吊3台、10 t（29 m跨）龙门吊1台，HZS120混凝土搅拌站2套，布料半径24 m的布料机两台，砂料场存料能力为45榀梁。
水梁场：
水梁场位于省市水县东史端乡南北里村，梁场占地165余亩，主要承担V标195双线箱梁和I标268单线箱梁预制任务，双线梁供应里程DK123+950～DK135+410，共计箱梁463。其中梁场设置4个32米双线制梁台座及6个单线制梁台座，1个32/24m双线复合制梁台座，4个32米双线制梁台座，1个32/24单线复合制梁台座，五套钢筋绑扎胎具，双线双层存梁台座27个（其中包括7个单线复合存梁台座），静载台座1个，单线双层存量台座55个（其中包括11个单
线复合存梁台座），梁场设置2个发梁台座，最大存梁能力166榀。梁场配备1台900T提梁机，2台120搅拌站，1套4T锅炉，3台输送泵，2台布料机，4台8m 混凝土运输车，3台50T龙门吊，1台10T龙门吊，12套底模，12套侧模和6套膜和7套端模。
2.监理实施细则适用项目
本细则适用于JBSG-5标段预制箱梁施工监理
3.编制依据
3.1已批准的监理规划
3.2已批准的施工组织设计
3.3施工设计图纸：津保桥施（2008）2221A
3.4本工程《委托监理合同》、《施工合同》、《招标文件》；与工程相关的标准、
设计文件和技术资料
3.5《铁路建设工程监理规》【TB10402-2007】
3.6《高速铁路桥涵工程施工质量验收标准》TB10752-2010
3.7《铁路铁路混凝土工程施工质量验收标准》TB10424-2010
3.8《高速铁路铁路桥涵工程施工技术指南》241号-2010
3.9《铁路混凝土工程施工技术指南》241号-2010
3.10《客运专线预应力混凝土预制箱梁暂行技术条件》120号文
3.11《客运专线高性能混凝土暂行技术条件》101号
二、监理工作围及重点：
1.监理工作围
针对津保铁路监理五标容城梁场和水梁场23.5米和31.5米双线单室和单线单室预制梁的施工过程监理。
2.监理工作的重点
2.1制梁台座地基的沉降稳定观测和台座平整度控制；
2.2混凝土、钢筋、钢绞线原材料质量控制；
2.3钢筋的加工、连接、制作安装及预应力管道定位；
2.4混凝土端头模板和螺旋筋的安装及预埋件、预留洞的控制；
2.5混凝土的配比、过程振捣及养护的控制；
2.6预应力拉及对混凝土强度及弹性模量要求；
2.7预应力管道压浆与封端混凝土质量控制；
三、监理工作流程
1、施工总流程图
2、细化工作流程图
