建筑物垂直度、标高观测测量记录湘质监统编
施2002—22
建筑物垂直度、标高观测测量记录湘质监统编
施2002—22
注：○1房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出
建筑物垂直度、标高观测测量记录湘质监统编
施2002—22
注：○1房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。○2层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。○3层高、总高的高度及最大垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。○4施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手簿。
建筑物垂直度、标高观测测量记录湘质监统编
施2002—22
注：○1房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。○2层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。○3层高、总高的高度及最大垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。○4施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手簿。
建筑物垂直度、标高观测测量记录湘质监统编
施2002—22
注：○1房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。○2层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。○3层高、总高的高度及最大垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。○4施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手簿。
建筑物垂直度、标高观测测量记录湘质监统编
施2002—22
注：○1房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。○2层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。○3层高、总高的高度及最大垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。○4施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手簿。
建筑物垂直度、标高观测测量记录湘质监统编
施2002—22
注：○1房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。○2层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。○3层高、总高的高度及最大垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。○4施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手簿
建筑物垂直度、标高观测测量记录湘质监统编
施2002—22
建筑物垂直度、标高、全高测量记录
注：垂直度测量平面示意图及偏差方向见背页 说明 1. 超过允许偏差的偏差值在表中用～～标出； 2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录； 3. 主体结构验收前 , 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。 4. 砌体结构外墙垂直度全高查阳角，不应少于4处 , 每层每 20m 查一处；内墙按有代表性的 自然间抽 10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。混凝土结构按楼层、结构缝或施工段划分检验批。在同一检验批中 , 对梁、柱 , 应抽查构件数量的 109 毛 , 且不少于 3 件 ; 对墙和板，应按有代表性的自然间抽查 10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度 5m 左右划分检查面，板可按纵横轴线划分检查面，抽查 10%, 且均不少于3面。 5.允许偏差及检验方法
建筑物垂直度、标高、全高测量记录
注：垂直度测量平面示意图及偏差方向见背页 说明 1. 超过允许偏差的偏差值在表中用～～标出； 2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录； 3. 主体结构验收前 , 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。 4. 砌体结构外墙垂直度全高查阳角，不应少于4处 , 每层每 20m 查一处；内墙按有代表性的 自然间抽 10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。混凝土结构按楼层、结构缝或施工段划分检验批。在同一检验批中 , 对梁、柱 , 应抽查构件数量的 109 毛 , 且不少于 3 件 ; 对墙和板，应按有代表性的自然间抽查 10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度 5m 左右划分检查面，板可按纵横轴线划分检查面，抽查 10%, 且均不少于3面。
建筑物垂直度、标高观测测量记录湘质监统编 施2002—22
建筑物垂直度、标高观测测量记录湘质监统编 施2002—22 注：○1房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出
建筑物垂直度、标高观测测量记录湘质监统编 施2002—22
注：○1房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。○2层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。○3层高、总高的高度及最大垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。○4施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手簿。 建筑物垂直度、标高观测测量记录湘质监统编 施2002—22
注：○1房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。○2层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。○3层高、总高的高度及最大垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。○4施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手簿。 建筑物垂直度、标高观测测量记录湘质监统编 施2002—22
注：○1房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。○2层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。○3层高、总高的高度及最大垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。○4施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手簿。 建筑物垂直度、标高观测测量记录湘质监统编 施2002—22
超高层建筑物垂直度控制测量技术研究【摘要】近年来，我国城市化速度加快，超高层建筑比比皆是。它的主体结构需与外幕墙装修、电梯安装以及室内精装修等工程进行交接，所以对混凝土结构实体垂直度的要求十分严格。本文主要从超高层建筑物垂直度控制测量技术方法着手，分析建筑物产生垂直偏差的原因及预防措施，施工中的主要控制措施。从而实现对超高层建筑物垂直度测量的良好控制。 【关键词】超高层建筑物；垂直度控制；测量技术 一、引言 近些年来，随着我国经济的迅速发展，城市化的脚步也紧随其后，许多高层、超高层建筑不断增加。高层建筑的垂直度控制是保证高层建筑的质量基础，也是关键的质量控制环节之一，所以，现代建筑对高层建筑垂直度施工测量的方法和精度提出了更高的要求，尤其是电子全站仪、光学经纬仪、激光铅锤仪以及电子计算机技术在施工测量中的应用，使高层建筑施工测量发生了根本的改变。在本文中，我主要从测量的基本方法着手，阐述高层建筑垂直度控制技术。 二、高层建筑物竖向垂直度监测常用方法 高层建筑物竖向垂直度监测主要是解决各层轴线精确向上引测的问题。常用方法有经纬仪引桩投测法、激光铅垂仪和铅直坐标法三种，这三种方法已经在超高层建筑物垂直度控制测量中广泛使用。 1．经纬仪引桩投测法 经纬仪引桩投测法的基本原理,就是在轴线控制桩上用经纬仪盘左盘右取平均法向上投测轴线点。这种方法的优点是简便,仪器设备简单,但要求建筑物的场地较宽阔,视野大且附近有高楼及在阴天或无风天气下进行。 2．激光铅垂仪投测法 利用激光铅垂仪进行建筑物轴线自下向上的投测,是一种精度较高、速度较快的方法。其基本原理是利用该仪器发射的铅直激光束的投射光斑,在基准点上向上逐层投点,从而确定各层的轴线点位。这种方法的优点同样也是方便、快捷,对施工场地没有特殊的要求。但预留孔洞的尺寸大小在施工中不易掌握,其尺寸偏小不便于投测和偏大存在安全隐患。 3．铅直坐标法

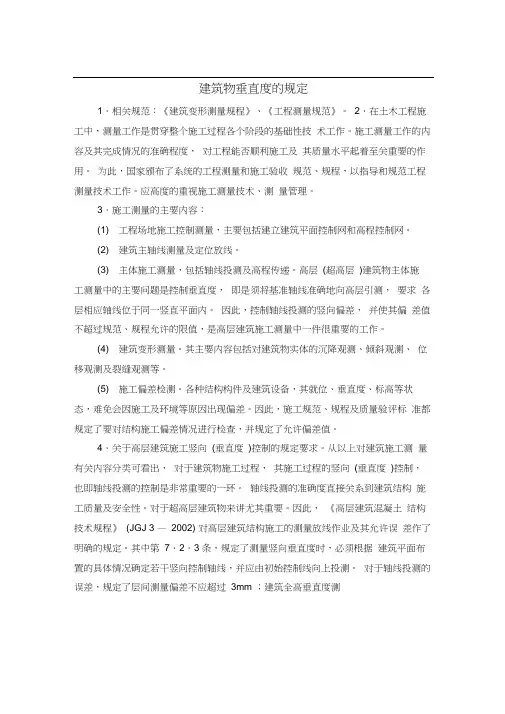

建筑物垂直度的规定 1．相关规范：《建筑变形测量规程》、《工程测量规范》。 2．在土木工程施工中，测量工作是贯穿整个施工过程各个阶段的基础性技术工作。施工测量工作的内容及其完成情况的准确程度，对工程能否顺利施工及其质量水平起着至关重要的作用。为此，国家颁布了系统的工程测量和施工验收规范、规程，以指导和规范工程测量技术工作。应高度的重视施工测量技术、测量管理。 3．施工测量的主要内容： (1)工程场地施工控制测量，主要包括建立建筑平面控制网和高程控制网。 (2)建筑主轴线测量及定位放线。 (3)主体施工测量，包括轴线投测及高程传递。高层(超高层)建筑物主体施工测量中的主要问题是控制垂直度，即是须将基准轴线准确地向高层引测，要求各层相应轴线位于同一竖直平面内。因此，控制轴线投测的竖向偏差，并使其偏差值不超过规范、规程允许的限值，是高层建筑施工测量中一件很重要的工作。 (4)建筑变形测量。其主要内容包括对建筑物实体的沉降观测、倾斜观测、位移观测及裂缝观测等。 (5)施工偏差检测。各种结构构件及建筑设备，其就位、垂直度、标高等状态，难免会因施工及环境等原因出现偏差。因此，施工规范、规程及质量验评标准都规定了要对结构施工偏差情况进行检查，并规定了允许偏差值。 4．关于高层建筑施工竖向(垂直度)控制的规定要求。从以上对建筑施工测量有关内容分类可看出，对于建筑物施工过程，其施工过程的竖向(垂直度)控制，也即轴线投测的控制是非常重要的一环。轴线投测的准确度直接关系到建筑结构施工质量及安全性。对于超高层建筑物来讲尤其重要。因此，《高层建筑混凝土结构技术规程》(JGJ 3—2002)对高层建筑结构施工的测量放线作业及其允许误差作了明确的规定。其中第7．2．3条，规定了测量竖向垂直度时，必须根据建筑平面布置的具体情况确定若干竖向控制轴线，并应由初始控制线向上投测。对于轴线投测的误差，规定了层间测量偏差不应超过3mm；建筑全高垂直度测
一、实验目的： 1、锻炼综合运用测量仪器及测量理论知识解决实际工程实践问题的能力。 2、掌握用经纬仪进行对建筑物垂直度的观测。 3、培养个人对仪器的操作。 二、实验仪器和工具： 经纬仪一架，钢板尺一把，钢卷尺一卷，花杆两根，粉笔若干。 三、实验内容、方法与步骤： （一）、测量示意图： （二）步骤： 1、选测站 （1）、选择建工楼作为观测对象，如图示。 （2）、在建工楼两个相互垂直柱面的延长线上分别选取一个测站为：A和B。方法：在建工楼的一面，一同学用钢卷尺紧贴柱面，另一同学拉着钢卷尺沿着垂直面往前走，直走到与墙角的距离大致是建工楼高度的倍的地方停下，用粉笔做下标记，作为测站A，记该墙面为墙面1。然后再转向另一
垂直面，用同样的方法找出测站B，记该墙面为墙面2。 （3）、把现场清理干净，以便距离丈量。 2、墙面1的观测步骤： （1）、距离丈量 在测站A安装好经纬仪，然后将经纬仪瞄准O点进行定线。另一同学拿花杆和粉笔，观测的同学矫正与O点在同一直线上，拿花杆和粉笔的 同学在适当的距离处用粉笔做下标记A1，依此种方法在适当距离用粉笔 做下第二个记A2，然后再丈量出A到A1点,A1和A2点，A2和O点的距 离。接着用钢卷尺进行返测，将测得的数据记录在相应的表格中，并计 算AO的距离。 （2）、竖直角 仪器不动，转动望远镜瞄准建筑物的顶端O’点，固定水平和望远镜制动扳扭，读出此时的竖直角值读数记于表格中。 （2）建筑物倾斜量的观测松开望远镜制动扳扭，沿着铅垂面往下扫，瞄准建筑物顶部，此时看到的并非O点，而是O’’点。固定好望远镜制动扳扭后，让一个同学把钢尺贴紧墙面，让0刻度对准柱边缘，然后观测者读出十字丝到墙边缘的距离，记于表格中，并且读出此时的竖直角值，做好记录。。 3、墙面2的观测步骤 （1）、距离丈量 在测站B安装好经纬仪，然后将经纬仪瞄准O点进行定线。，另一同学拿花杆和粉笔，观测的同学矫正与O点在同一直线上，拿花杆和粉笔的同学 在适当的距离处用粉笔做下标记B1，依此种方法在适当距离用粉笔做下 第二个记B2，然后再丈量出B到B1点,B1和B2点，B2和O点的距离。 接着用钢卷尺进行返测，将测得的数据记录在相应的表格中，并计算BO 的距离。 （2）、竖直角 仪器不动，转动望远镜瞄准建筑物的顶端O’点，固定水平和望远镜制动扳扭，读出此时的竖直角值读数记于表格中。 （3）建筑物倾斜量的观测 松开望远镜制动扳扭，沿着铅垂面往下扫，瞄准建筑物顶部，此时看到的并非O点，而是O’’’点。固定好望远镜制动扳扭后，让一个同学把钢尺贴紧墙面，让0刻度对准柱边缘，然后观测者读出十字丝到墙边缘的距离，记于表格中，并且读出此时的竖直角值，做好记录。 四、实验测量原始数据表：
建筑物垂直度控制方法-CAL-FENGHAI.-(YICAI)-Company One1
超高层建筑物垂直度控制测量技术研究高层建筑主体结构需与外幕墙装修、电梯安装以及室内精装修等工程进行交接，所以对混凝土结构实体垂直度的要求十分严格。高层建筑的垂直度控制是保证高层建筑的质量基础，也是关键的质量控制环节之一，所以，现代建筑对高层建筑垂直度施工测量的方法和精度提出了更高的要求，尤其是电子全站仪、光学经纬仪、激光铅锤仪以及电子计算机技术在施工测量中的应用，使高层建筑施工测量发生了根本的改变。 二、高层建筑物竖向垂直度监测常用方法? 高层建筑物竖向垂直度监测主要是解决各层轴线精确向上引测的问题。常用方法有经纬仪引桩投测法、激光铅垂仪和铅直坐标法三种，这三种方法已经在超高层建筑物垂直度控制测量中广泛使用。 1．经纬仪引桩投测法? 经纬仪引桩投测法的基本原理,就是在轴线控制桩上用经纬仪盘左盘右取平均法向上投测轴线点。这种方法的优点是简便,仪器设备简单,但要求建筑物的场地较宽阔,视野大且附近有高楼及在阴天或无风天气下进行。 2．激光铅垂仪投测法? 利用激光铅垂仪进行建筑物轴线自下向上的投测,是一种精度较高、速度较快的方法。其基本原理是利用该仪器发射的铅直激光束的投射光斑,在基准点上向上逐层投点,从而确定各层的轴线点位。这种方法的优点同样也是方便、快捷,对施工场地没有特殊的要求。但预留孔洞的尺寸大小在施工中不易掌握,其尺寸偏小不便于投测和偏大存在安全隐患。 3．铅直坐标法 铅直坐标法测定竖向垂直度是一种新的方法。它是根据如果竖向投递点位正确,轴线放样位置无误,则各层楼面的轴线交点与底层轴线交点的坐标值应该一致的原理,在激光
湘质监统编22—施2002建筑物垂直度、标高观测测量记录共页第页
注：①房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。③层高、总高的高度及最大垂直偏差、垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。④施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手薄。 湘质监统编22—施2002建筑物垂直度、标高观测测量记录共页第页
注：①房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。③层高、总高的高度及最大垂直偏差、垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。④施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手薄。． 湘质监统编22—施2002建筑物垂直度、标高观测测量记录共页第页
注：①房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。③层高、总高的高度及最大垂直偏差、垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。④施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手薄。． 湘质监统编22—施2002建筑物垂直度、标高观测测量记录共页第页
建筑物垂直度、标高观测测量记录 工程名称 宜昌市点军区塘上龙悦（二期）安置房工程 （2#-10#楼、村民活动礼堂及地下室） 观测日期年月日 观测层数：三层←↑→↓ 施工单位专职测量员、记录员：倪小军 监理（建设）单位旁站监督人： 观测点编号 观测部位 （柱、墙轴线等） 全高检测（m）层高检测（m）最大垂直偏差（mm） 备注 设计实测设计实测层高总高 1 1/A轴 6.770 6.775 3.000 3.005 ←3、↓5←3、↓5 2 33/A轴 6.770 6.774 3.000 3.004 ↑3、→4←2、↓4 3 1/U轴 6.770 6.77 4 3.000 3.004 ←1、↓6↓3、←4 4 33/U轴 6.770 6.773 3.000 3.007 ↓2、←5→4、↓6 观测点平面布置简图及说明： 施工单位观测结果： 施工单位项目 专业技术负责人：年月日 监理（建设）单位核查结论： 项目专业监理工程师监理项目部(章) (建设单位项目技术负责人)：年月日注：①房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。
建筑物垂直度、标高观测测量记录 工程名称 宜昌市点军区塘上龙悦（二期）安置房工程 （2#-10#楼、村民活动礼堂及地下室） 观测日期年月日 观测层数：二层←↑→↓ 施工单位专职测量员、记录员：倪小军 监理（建设）单位旁站监督人： 观测点编号 观测部位 （柱、墙轴线等） 全高检测（m）层高检测（m）最大垂直偏差（mm） 备注 设计实测设计实测层高总高 1 1/A轴 3.770 3.775 3.770 3.776 ←4、↓6←4、↓6 2 33/A轴 3.770 3.774 3.770 3.775 ↑3、→6←4、↓4 3 1/U轴 3.770 3.773 3.770 3.777 ←4、↓4↓5、←6 4 33/U轴 3.770 3.77 5 3.770 3.77 6 ↓3、←5→6、↓4 观测点平面布置简图及说明： 施工单位观测结果： 施工单位项目 专业技术负责人：年月日 监理（建设）单位核查结论： 项目专业监理工程师监理项目部(章) (建设单位项目技术负责人)：年月日注：①房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋
建筑物垂直度、标高测量记录 表C5 编号：工程名称东风阳光城四期紫竹苑1-4#楼 施工阶段主体8层观测日期2010年1月22日观测说明（附观测示意图）： 用211精度激光垂准仪配合量距测得全高、垂直度。 用计量50m钢尺外加三项改正量得总高偏差。 本楼总高度为101.2m 垂直度测量（全高）标高测量（全高）观测部位实测偏差（mm）观测部位实测偏差（mm）2/K 偏西3 2/K +2 2/K 偏北3 18/K 偏东2 18/K +1 18/K 偏北1 4/A 偏西5 4/A +6 4/A 偏南2 16/A 偏东2 16/A +3 16/A 偏南3 结论： 签字栏 建设（监理）单位 施工单位 专业技术负责人专职质检员施测人本表由施工单位填写，建设（监理）单位、施工单位各保存一份。
表C5 编号：工程名称东风阳光城四期紫竹苑1-4#楼 施工阶段主体16层观测日期2010年4月11日观测说明（附观测示意图）： 用211精度激光垂准仪配合量距测得全高、垂直度。 用计量50m钢尺外加三项改正量得总高偏差。 本楼总高度为101.2m 垂直度测量（全高）标高测量（全高）观测部位实测偏差（mm）观测部位实测偏差（mm）2/K 偏西4 2/K +3 2/K 偏北3 18/K 偏东5 18/K +1 18/K 偏北3 4/A 偏西4 4/A +5 4/A 偏南5 16/A 偏东2 16/A +4 16/A 偏南6 结论： 签字栏 建设（监理）单位 施工单位 专业技术负责人专职质检员施测人本表由施工单位填写，建设（监理）单位、施工单位各保存一份。
建筑物垂直度、标高测量记录 表C5 编号：工程名称东风阳光城四期紫竹苑1-4#楼 施工阶段主体24层观测日期2010年5月17日观测说明（附观测示意图）： 用211精度激光垂准仪配合量距测得全高、垂直度。 用计量50m钢尺外加三项改正量得总高偏差。 本楼总高度为101.2m 垂直度测量（全高）标高测量（全高）观测部位实测偏差（mm）观测部位实测偏差（mm）2/K 偏西3 2/K +3 2/K 偏北5 18/K 偏东5 18/K +4 18/K 偏北4 4/A 偏西3 4/A +2 4/A 偏南4 16/A 偏东1 16/A +3 16/A 偏南5 结论： 签字栏 建设（监理）单位 施工单位 专业技术负责人专职质检员施测人本表由施工单位填写，建设（监理）单位、施工单位各保存一份。
分）。②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。③层高、总高的高度及最大垂直偏差、垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。
④施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手薄。 建筑物垂直度、标高观测测量记录 湘质监统编 施2002—22
注：①房屋结构层及全高顶面标高，指室外地坪面到每层结构层的楼板板顶和到主要屋面板板顶的标高（不考虑局部突出屋顶部分）。②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。③层高、总高的高度及最大垂直偏差、垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。④施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手薄。 建筑物垂直度、标高观测测量记录 湘质监统编 施2002—22
分）。②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。③层高、总高的高度及最大垂直偏差、垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。④施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手薄。 建筑物垂直度、标高观测测量记录 湘质监统编 施2002—22
分）。②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。③层高、总高的高度及最大垂直偏差、垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。④施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手薄。 建筑物垂直度、标高观测测量记录 湘质监统编 施2002—22
建筑物垂直度观测 一、实验目的： 1、锻炼综合运用测量仪器及测量理论知识解决实际工程实践问题的能力。 2、掌握用经纬仪进行对建筑物垂直度的观测。 3、培养个人对仪器的操作。 二、实验仪器和工具： 经纬仪一架，钢板尺一把，钢卷尺一卷，花杆两根，粉笔若干。 三、实验内容、方法与步骤： （一）、测量示意图： （二）步骤： 1、选测站 （1）、选择建工楼作为观测对象，如图示。 （2）、在建工楼两个相互垂直柱面的延长线上分别选取一个测站为：A和B。 方法：在建工楼的一面，一同学用钢卷尺紧贴柱面，另一同学拉着钢卷尺
沿着垂直面往前走，直走到与墙角的距离大致是建工楼高度的倍的地方停下，用粉笔做下标记，作为测站A，记该墙面为墙面1。然后再转向另一垂直面，用同样的方法找出测站B，记该墙面为墙面2。 （3）、把现场清理干净，以便距离丈量。 2、墙面1的观测步骤： （1）、距离丈量 在测站A安装好经纬仪，然后将经纬仪瞄准O点进行定线。另一同学拿花杆和粉笔，观测的同学矫正与O点在同一直线上，拿花杆和粉笔 的同学在适当的距离处用粉笔做下标记A1，依此种方法在适当距离用粉 笔做下第二个记A2，然后再丈量出A到A1点,A1和A2点，A2和O点的 距离。接着用钢卷尺进行返测，将测得的数据记录在相应的表格中，并 计算AO的距离。 （2）、竖直角 仪器不动，转动望远镜瞄准建筑物的顶端O’点，固定水平和望远镜制动扳扭，读出此时的竖直角值读数记于表格中。 （2）建筑物倾斜量的观测松开望远镜制动扳扭，沿着铅垂面往下扫，瞄准建筑物顶部，此时看到的并非O点，而是O’’点。固定好望远镜制动扳扭后，让一个同学把钢尺贴紧墙面，让0刻度对准柱边缘，然后观测者读出十字丝到墙边缘的距离，记于表格中，并且读出此时的竖直角值，做好记录。。 3、墙面2的观测步骤 （1）、距离丈量 在测站B安装好经纬仪，然后将经纬仪瞄准O点进行定线。，另一同学拿 花杆和粉笔，观测的同学矫正与O点在同一直线上，拿花杆和粉笔的同 学在适当的距离处用粉笔做下标记B1，依此种方法在适当距离用粉笔做 下第二个记B2，然后再丈量出B到B1点,B1和B2点，B2和O点的距离。 接着用钢卷尺进行返测，将测得的数据记录在相应的表格中，并计算BO 的距离。 （2）、竖直角 仪器不动，转动望远镜瞄准建筑物的顶端O’点，固定水平和望远镜制动扳扭，读出此时的竖直角值读数记于表格中。 （3）建筑物倾斜量的观测 松开望远镜制动扳扭，沿着铅垂面往下扫，瞄准建筑物顶部，此时看到的并非O点，而是O’’’点。固定好望远镜制动扳扭后，让一个同学把钢尺贴紧墙面，
建筑物垂直度
建筑物垂直度、标高、全高 测量记录
建筑物标高、全高观测记录工程名称：中达环州领秀城21#楼 观 测日期层 数 轴线编号： A-1-38 轴线编号： G-1-31 轴线编号：轴线编号： 本层标 高（m） 全高 （m） 本层标 高（m） 全高 （m） 本层标 高（m） 全高 （m） 本层标 高（m） 全高 （m）一 层 2.80 2.8 二 层 2.8 2.8 三 层 2.8 2.8 四 层 2.8 2.8 造 型
测量轴线平面简图轴线间最大偏差20 累计最大偏差40 结 论 经测量各层标高、全高实测值均符合设计要求及规范 规定要求,测量合格。 工程负责人：测量人：200年月日 建筑物垂直度观测记录 工程名称：中达环州领秀城21#楼 观 测日期层 数 轴线编号： A-1-38 轴线编号： G-1-31 轴线编号：轴线编号：本层偏差(mm) 本层偏差(mm) 本层偏差(mm) 本层偏差(mm) 方向方向方向方向方向方向方向方向 东西东西东西东西 一 层 2 2 二 层 4 5 三 层 5 4 四 层 2 2
测量轴线平面简图轴线间最大偏差 5 累计最大偏差 5 结 论 经测量各层垂直度实测值均≤5mm,测量合格。 工程负责人：测量人：200 年月日 结 构 实 体 混
凝 土 强 度 验 收 记 录 混凝土结构子分部工程 结构实体混凝土强度验收记录 0201-1 工程名 称福田六区 606#楼 结构 类型 砖混 强度等 级数量 2 施工单 位河南龙达建 筑公司 项目 经理 张志宽 项目技 术负责 人 范四平 强度等 级试件强度代表值(Mpa) 强度评 定结果 监理 (建设) 单位验
超高层建筑物垂直度控制测量技术研究 高层建筑主体结构需与外幕墙装修、电梯安装以及室 内精装修等工程进行交接，所以对混凝土结构实体垂直度 的要求十分严格。高层建筑的垂直度控制是保证高层建筑 的质量基础，也是关键的质量控制环节之一，所以，现代 建筑对高层建筑垂直度施工测量的方法和精度提出了更高 的要求，尤其是电子全站仪、光学经纬仪、激光铅锤仪以 及电子计算机技术在施工测量中的应用，使高层建筑施工 测量发生了根本的改变。 二、高层建筑物竖向垂直度监测常用方法 高层建筑物竖向垂直度监测主要是解决各层轴线精确 向上引测的问题。常用方法有经纬仪引桩投测法、激光铅 垂仪和铅直坐标法三种，这三种方法已经在超高层建筑物 垂直度控制测量中广泛使用。 1．经纬仪引桩投测法 经纬仪引桩投测法的基本原理,就是在轴线控制桩上用 经纬仪盘左盘右取平均法向上投测轴线点。这种方法的优 点是简便,仪器设备简单,但要求建筑物的场地较宽阔,视野 大且附近有高楼及在阴天或无风天气下进行。 2．激光铅垂仪投测法 利用激光铅垂仪进行建筑物轴线自下向上的投测,是一 种精度较高、速度较快的方法。其基本原理是利用该仪器 发射的铅直激光束的投射光斑,在基准点上向上逐层投点, 从而确定各层的轴线点位。这种方法的优点同样也是方便、快捷,对施工场地没有特殊的要求。但预留孔洞的尺寸大小 在施工中不易掌握,其尺寸偏小不便于投测和偏大存在安全 隐患。 3．铅直坐标法 铅直坐标法测定竖向垂直度是一种新的方法。它是根 据如果竖向投递点位正确,轴线放样位置无误,则各层楼面 的轴线交点与底层轴线交点的坐标值应该一致的原理,在激 光铅垂仪投点的基础上,再用全站仪测出每层轴线交点的坐
建筑物垂直度、标高、全高 测量记录
建筑物标高、全高观测记录工程名称：中达环州领秀城21#楼 观 测日期层 数 轴线编号： A-1-38 轴线编号： G-1-31 轴线编号：轴线编号： 本层标 高（m） 全高 （m） 本层标 高（m） 全高 （m） 本层标 高（m） 全高 （m） 本层标 高（m） 全高 （m）一 层 2.80 2.8 二 层 2.8 2.8 三 层 2.8 2.8 四 层 2.8 2.8 造 型
测量轴线平面简图轴线间最大偏差20 累计最大偏差40 结 论 经测量各层标高、全高实测值均符合设计要求及规范 规定要求,测量合格。 工程负责人：测量人：200年月日 建筑物垂直度观测记录 工程名称：中达环州领秀城21#楼 观 测日期层 数 轴线编号： A-1-38 轴线编号： G-1-31 轴线编号：轴线编号：本层偏差(mm) 本层偏差(mm) 本层偏差(mm) 本层偏差(mm) 方向方向方向方向方向方向方向方向 东西东西东西东西 一 层 2 2 二 层 4 5 三 层 5 4 四 层 2 2
测量轴线平面简图轴线间最大偏差 5 累计最大偏差 5 结 论 经测量各层垂直度实测 值均≤5mm,测量合格。 工程负责人：测量人：200 年月日 结 构 实 体 混 凝
土 强 度 验 收 记 录 混凝土结构子分部工程 结构实体混凝土强度验收记录 0201-1 工程名称福田六区606#楼结构类型砖混强度等级数量 2 项目技术负责 施工单位河南龙达建筑公司项目经理张志宽 范四平 人 监理(建设)单强度等级试件强度代表值(Mpa) 强度评定结果 位验收结构 18.6 19.4 14.4 15.5 16.5 19 15 16 18 17 C10 合 格 29.7 33.3 24.9 25.9 28 27.4 26.8 37.2 29.7 34.9 C20 23.3 30.5 32 24.6 29.9 29 32 26.4 34.2 37.2
建筑物垂直度观测 一、作业条件： 1、按施工图纸设计和施工。 2、清除杂物。 3、施工机具到位到位。 4、熟悉图纸,人员对工人作好技术交底。 二、材料要求： 1、详见下面工序 三、施工机具 1、详见下面工序 四、安全常识： 1.进入施工现场必须戴好安全帽，高空作业系好安全带，禁止吸烟。 2.施工现场作业人员严禁酒后上岗，疲劳作业、带病作业。 3.进入施工现场必须遵守施工现场安全管理制度，严禁违章指挥，违章作业；做到三不伤害：不伤害自己，不伤害他人，不被他人伤害。 五、交底内容： 1适用范围 适用于工业与民用建筑的垂直度观测 2施工准备 2.1材料准备 2.1.1 墨线 2.1.2 线垂 2.1.3 油漆，排笔 2.2机具准备 2.2.1 J2经纬仪一台，需经过检定合格且在有效期内； 2.2.2 50米塑钢尺一把，需经过检定合格且在有效期内； 2.2.3 5米钢卷尺一把，需经过检定合格且在有效期内。 2.3作业条件 2.3.1 主体施工阶段：根据各层主轴线，将主轴线用墨线弹于建筑物外墙柱
的外角上。 2.3.2 竣工后，外墙四周设垂直度观测点。 2.3.3 主体阶段，随楼层逐层观测。竣工后，按周期观测。 3施工工艺 3.1 工艺流程 3.1.1 主体施工阶段：待竖向墙柱拆除模板后，根据各楼层主轴线，先将主轴线引测到外墙柱轴线位置，用墨线分别弹出外墙柱控制轴线，由外墙柱控制轴线量测结构外边尺寸。 3.1.2 建筑物竣工后，沿四周墙面分别在顶部和底部分别作一条垂直线，用J2经纬仪按周期观测建筑物垂直度。 3.2 操作工艺 3.2.1 主体施工阶段：主要检查楼层混凝土浇筑拆模后每层外部尺寸与结构设计尺寸是内敛还是外扩，目的是控制主体垂直度的偏差质量。利用楼层主轴线控制线分别在墙柱外角，用墨线弹出外墙柱垂直控制线，用50m塑钢尺检查外墙柱主控线之间的距离尺寸，看是否正确，检查轴线竖向传递是否正常，在确认主控线无误后，再用5m钢卷尺量出控制线外部尺寸。由记录人员分别记录各层各轴线的外部尺寸，具体施测由3人完成，两人拉尺，一人记录，记录时必须记明楼层层数，主轴线外部读数，偏离值。50m钢卷尺量测时一般要求拉力控制在10Kg左右，尺寸要平直，并要求在同一水平面内，确保量测的尺寸准确无误； 3.2.2 高层建筑竣工后，因荷载已全部加足，因地基基础沉降对建筑物可能出现的不均匀沉降而造成建筑物的倾斜，必须对建筑物进行周期性垂直度观测。在垂直度观测之前，在建筑物四周设置上下垂直标志作为观测点，上下标志点应位于同一垂直视准面内，如果建筑物产生不均匀沉降，建筑物可能会出现倾斜现象，原来的垂直线将变为倾斜线。观测时经纬仪应置于距离大于建筑物高度的位置，瞄准上部标志，分别用正倒镜法向下投点将上部的倾斜值投到底部，指挥点点人员做出投点标志，由投点标志与原来的垂直标志用5m钢卷尺直接量取倾斜值，投点重合则建筑物没有发生倾斜，不重合则有倾斜； 3.2.3 倾斜观测周期必须根据发生倾斜的大小而确定，高层建筑的倾斜观测，必须分别在互成垂直的方向设置观测，一般竣工后的第一年应每隔两个月
建筑物垂直度、标高、全高测量记录 注：垂直度测量平面示意图及偏差方向见背页
说明 1. 超过允许偏差的偏差值在表中用～～标出； 2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录； 3. 主体结构验收前 , 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。 4. 砌体结构外墙垂直度全高查阳角，不应少于4处 , 每层每 20m 查一处；内墙按有代表性的 自然间抽 10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。混凝土结构按楼层、结构缝或施工段划分检验批。在同一检验批中 , 对梁、柱 , 应抽查构件数量的 109 毛 , 且不少于 3 件 ; 对墙和板，应按有代表性的自然间抽查 10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度 5m 左右划分检查面，板可按纵横轴线划分检查面，抽查 10%, 且均不少于3面。
建筑物垂直度、标高、全高测量记录 注：垂直度测量平面示意图及偏差方向见背页
说明 1. 超过允许偏差的偏差值在表中用～～标出； 2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录； 3. 主体结构验收前 , 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。 4. 砌体结构外墙垂直度全高查阳角，不应少于4处 , 每层每 20m 查一处；内墙按有代表性的 自然间抽 10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。混凝土结构按楼层、结构缝或施工段划分检验批。在同一检验批中 , 对梁、柱 , 应抽查构件数量的 109 毛 , 且不少于 3 件 ; 对墙和板，应按有代表性的自然间抽查 10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度 5m 左右划分检查面，板可按纵横轴线划分检查面，抽查 10%, 且均不少于3面。
用经纬仪测量建筑物垂直度 班组：土木10-2 第三组指导老师：曾权信 测量步骤： 一、实验目的： 锻炼综合运用测量仪器及测量理论知识解决工程实践问题以及用经纬仪测量建筑物的垂直度。 二、实验仪器与工具： 光学经纬仪1架、木桩1个、铁锤1个、花杆2根、钢尺 三、实验组原理、步骤： 1、竖直角的观测和指标差的测定： 1）选好待测的建筑物，须满足良好的通视条件，在距离建筑物高度1.5H以上且相互垂直墙的两个方向的点位都能看到建筑物的顶部和底部。清楚障碍，在X、Y处打好木桩及铁钉。 2）在X处经纬仪（本次使用光学经纬仪）安置好，对中整平。判断竖盘的注记形式，计算公式为： α=90°-竖盘读数 左 α=竖盘读数-270° 右 3）竖直角观测： （1）盘左位置，转动望远镜瞄准建筑物一条棱边上的顶点A，锁定水平制动板钮和望远镜制动扳钮，使用水平（望远镜）微动螺旋使十字叉丝精确对准建筑物顶端的一个目标。打开自动归零旋钮，读取并记录经纬仪竖盘读数。 （2）盘右位置，再瞄准A点，方法同盘左一样，读取竖盘读数并记录。利用盘左盘右的读数算出 α角 1 （3）同理用盘左盘右测出并计算出 α角。 2
（4）在地面水平放置一把水准尺，用盘左或盘右位置锁定水平制动扳钮，由建筑物楼顶A点向下对准到楼地面 1 A,用望远镜十字叉丝的竖丝读出 1 A到B点的距离。即得到X方向建筑物的倾斜距离Δ1D 2、水平距离距离L丈量： 从X点瞄准B点，锁定水平制动扳钮，用旋转望远镜在竖直方向定出一条直线XB，再分成两到三段距离并插上铁钎，用钢尺量出分段量出XB的距离。往返各测量一次，计算出两次测量的平均值，和误差（小于1/3000）。 注意事项：量距时，钢尺要抬平，拉紧。 四、测量数据记录与处理 距离丈量记录表 日期：2012.07.02 天气：晴 测 量地点测边 往测 m 返测 m 往返平均值 m 相对误差备注 一区 宿舍F栋X-B 39.336 39.338 39.337 1/19600 满足 精度 要求 观测者：邓高照记录者：黄锦辉检查者：何伟忠 竖直角观测记录表 仪器号：2635 日期：2012.07.02 天气：晴测 量地点测点竖盘位置 竖盘读数 °′″ 竖直角 指标 差 ″ 观测值 °′″ 平均值 °′″ 一区宿舍F 栋A 左68 26 36 21 33 24 21 33 27 +3 右271 33 30 21 33 30 B 左92 05 00 -2 05 00 -2 04 54 +6右267 55 12 -2 04 48 观测者：黄锦辉记录者：区国欣检查者：许昊

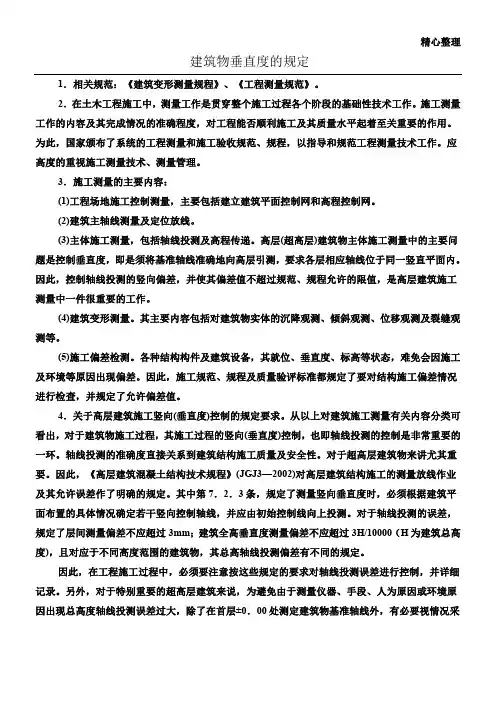

建筑物垂直度的规定 1 ．相关规范：《建筑变形测量规程》JGJ／T 8—97《工程测量规范》GB 50026—93。 2 ．在土木工程施工中，测量工作是贯穿整个施工过程各个阶段的基础性技术工作。施工测量工作的内容及其完成情况的准确程度，对工程能否顺利施工及其质量水平起着至关重要的作用。为此，国家颁布了系统的工程测量和施工验收规范、规程，以指导和规范工程测量技术工作。应高度的重视施工测量技术、测量管理。 3 ．施工测量的主要内容： (1)工程场地施工控制测量，主要包括建立建筑平面控制网和高程控制网。 (2)建筑主轴线测量及定位放线。 (3)主体施工测量，包括轴线投测及高程传递。高层(超高层)建筑物主体施工测量中的主要问题是控制垂直度，即是须将基准轴线准确地向高层引测，要求各层相应轴线位于同一竖直平面内。因此，控制轴线投测的竖向偏差，并使其偏差值不超过规范、规程允许的限值，是高层建筑施工测量中一件很重要的工作。 (4)建筑变形测量。其主要内容包括对建筑物实体的沉降观测、倾斜观测、位移观测及裂缝观测等。 (5)施工偏差检测。各种结构构件及建筑设备，其就位、垂直度、标高等状态，难免会因施工及环境等原因出现偏差。因此，施工规范、规程及质量验评标准都规定了要对结构施工偏差情况进行检查，并规定了允许偏差值。 4 ．关于高层建筑施工竖向(垂直度)控制的规定要求。从以上对建筑施工测量有关内容分类可看出，对于建筑物施工过程，其施工过程的竖向(垂直度)控制，也即轴线投测的控制是非常重要的一环。轴线投测的准确度直接关系到建筑结构施工质量及安全性。对于超高层建筑物来讲尤其重要。因此，《高层建筑混凝土结构技术规程》(JGJ 3—2002)对高层建筑结构施工的测量放线作业及其允许误差作了明确的规定。其中第7．2．3条，规定了测量竖向垂直度时，必须根据建筑平面布置的具体情况确定若干竖向控制轴线，并应由初始控制线向上投测。对于轴线投测的误差，规定了层间测量偏差不应超过3mm；建筑全高垂直度测量偏差不应超过3H/10000（H为建筑总高度)，且对应于不同高度范围的建筑物，其总高轴线投测偏差有不同的规定。因此，在工程施工过程中，必须要注意按这些规定的要求对轴线投测误差进行控制，并详细记录。另外，对于特别重要的超高层建筑来说，为避免由于测量仪器、手段、人为原因或环境原因出现总高度轴线投测误差过大，除了在首层±0．00处测定建筑物基准轴线外，有必要视情况采用专业的、精确的仪器及手段将建筑物总高分为若干轴线投测控制段，分段投测、分段锁定基准轴线，以便于施工又避免出现总高度轴线投测出现较大误差。 5 ．关于对结构构件(实体)施工垂直度偏差、标高的检测规定。我们知道，在确定了建筑平面轴线及结构构件(如墙、柱)等具体位置之后，由于施工操作及外部环境影响等诸原因，结构墙、柱构件实体在对应轴线位置、垂直度、标高、截面尺寸等方面有可能出现偏差。为此，《混凝土结构工程施工质量验收规范》(GB 50204—2002)对现浇及预制装配的混凝土结构构件施工允许偏差作了具体的规定。如对现浇混凝土结构墙柱构件的垂直度允许偏差，分为层间与全高两方面同时控制，层高≤5m时及>5m时的层间垂直度偏差分别不能大于8mm及
核心区4C1地块力宝中心项目 建筑施工测量中竖向垂直度的保证措施 高层建筑物施工测量中的主要问题是控制垂直度，就是将建筑物的基础轴线准确地向高层引测，并保证各层相应轴线位于同一竖直面内，控制竖向偏差，使轴线向上投测的偏差值不超限。 轴线竖向投测的允许误差如下表： 轴线竖向投测允许误差 一、测量施工质量保证措施: 1)为保证测量工程的施工质量，所有测量人员必须持证上岗，并严格按照测量规范进行操作。 2)测量仪器必须按照国家规定年检鉴定合格，并在有效期内使用。在使用过程中，随时检查仪器的常用指标。一旦偏差超过允许范围，应当及时校正以保证测量精度。 3)设置的测量控制点、标高控制点要设置保护装置，确保测点不被损坏；测点附近严禁堆放材料，避免影响测量工作的顺利进行。 4)为了保证测量精度，主控轴线及标高控制点的测量时间尽量安排在每天的上午进行。
