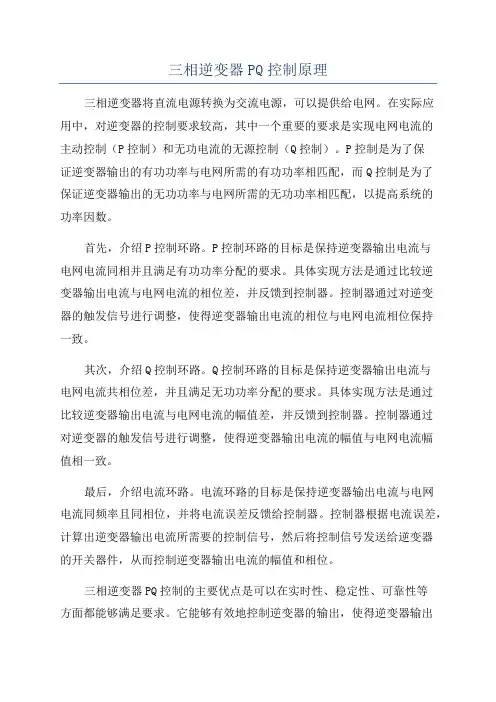

三相逆变器PQ控制原理
逆变电源广泛运用于各类：电力、通讯、工业设备、卫星通信设备、军用车载、医疗救护车、警车、船舶、太阳能及风能发电领域。 在电路中将直流电转换为交流电的过程称之为逆变，这种转换通常通过逆变电源来实现。这就涉及到在逆变过程中的控制算法问题。 只有掌握了逆变电源的控制算法，才能真正意义上的掌握逆变电源的原理和运行方式，从而方便设计。在本篇文章当中，将对逆变电源的控制算法进行总结，帮助大家进一步掌握逆变电源的相关知识。 逆变电源的算法主要有以下几种。 数字PID控制 PID控制是一种具有几十年应用经验的控制算法，控制算法简单，参数易于整定，设计过程中不过分依赖系统参数，鲁棒性好，可靠性高，是目前应用最广泛、最成熟的一种控制技术。它在模拟控制正弦波逆变电源系统中已经得到了广泛的应用。将其数字化以后，它克服了模拟PID控制器的许多不足和缺点，可以方便调整PID参数，具有很大的灵活性和适应性。与其它控制方法相比，数字PID具有以下优点： PID算法蕴涵了动态控制过程中过去、现在和将来的主要信息，控制过程快速、准确、平稳，具有良好的控制效果。 PID控制在设计过程中不过分依赖系统参数，系统参数的变化对控制效果影响很小，控制的适应性好，具有较强的鲁棒性。 PID算法简单明了，便于单片机或DSP实现。 采用数字PID控制算法的局限性有两个方面。一方面是系统的采样量化误差降低了算法的控制精度；另一方面，采样和计算延时使得被控系统成为一个具有纯时间滞后的系统，造成PID控制器稳定域减少，增加了设计难度。 状态反馈控制 状态反馈控制可以任意配置闭环控制系统的极点，实现了逆变电源控制系统极点的优化配置，有利于改善系统输出的动态品质，具有良好的瞬态响应和较低的谐波畸变率。但在建立逆变器的状态模型时将负载的动态特性考虑在内，因此状态反馈控制只能针对空载和已知的负载进行建模。由于状态反馈控制对系统模型参数的依赖性很强，使得系统的参数在发生变化时易导致稳态误差的出现和以及动态特性的改变。例如对于非线性的整流负载，其控制效果就不是很理想。 重复控制
自制逆变器电路及工作原理 今天我们来介绍一款逆变器（见图1）主要由MOS场效应管，普通电源变压器构成。其输出功率取决于MOS场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。下面介绍该变压器的工作原理及制作过程。 电路图（1） 工作原理： 这里我们将详细介绍这个逆变器的工作原理。 一、方波的产生 这里采用CD4069构成方波信号发生器。图2中，R1是补偿电阻，用于改善由于电源电压的变化而引起的震荡频率不稳。电路的震荡是通过电容C1充放电完成的。其振荡频率为f=1/2.2RC。图示电路的最大频率为：fmax=1/2.2*2.2*103*2.2x10-6=93.9Hz，最小频率为fmin=1/2.2*4.2*103*2.2*10-6=49.2Hz。由于元件的误差，实际值会略有差异。其它多余的发相器，输入端接地避免影响其它电路。
图2 二、场效应管驱动电路。 由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。如图3所示。 图3 三、场效应管电源开关电路。 场效应管是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。 MOS场效应管也被称为MOS FET，即Metal Oxide Semiconductor Field Effect Transistor（金属氧化物半导体场效应管）的缩写。它一般有耗尽型和增强型两种。本文使用的是增强型MOS场效应管，其内部结构见图4。它可分为NPN型和PNP型。NPN型通常称为N沟道型，PNP型通常称P沟道型。由图可看出，对于N 沟道型的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。我们知道一般三极管是由输入的电流控制输出的电流。但对于场效应管，其输出电流是由输入的电压（或称场电压）控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。
逆变器的两种电流型控制方式 摘要：研究分析了逆变器的两种双环瞬时反馈控制方式——电流型准PWM控制方式和三态DPM电流滞环跟踪控制方式，介绍其工作原理，分析比较其动态和静态性能，并给出具体实现电路及系统仿真结果。 关键词：PWM逆变器功率变换器控制 On Two Types of Current Programmed Control Topologies for Inverters Abstract:This paper presents a comparative study on two types of current programmed instant control modes for inverters, PWM and hysteresis type.Principle, static and dynamic performance are discussed. Realization circuits and simulation results are presented. Keywords:PWM, Inverter, Power converter, Control 中图法分类号：TN86文献标识码：A文章编号：0219 2713(2000)12－642－03 电流型双环控制技术在DC/DC变换器中广泛应用，较单电压环控制可以获得更优良的动态和静态性能[3]。其基本思路是以外环电压调节器的输出作为内环电流给定，检测电感(或开关)电流与之比较，再由比较器的输出控制功率开关，使电感和功率开关的峰值电流直接跟随电压调节器的输出而变化。如此构成的电流、电压双闭环变换器系统瞬态性能好、稳态精度高，特别是具有内在的对功率开关电流的限流能力。逆变器(DC/AC变换器)由于交流输出，其控制较DC/DC变换器复杂得多，早期采用开关点预置的开环控制方式[1]，近年来瞬时反馈控制方式被广泛研究，多种各具特色的实现方案被提出，其中三态DPM(离散脉冲调制)电流滞环跟踪控制方式性能优良，易于实现。本文将电流型PWM控制方式成功用于逆变器控制，介绍其工作原理，与电流滞环跟踪控制方式比较动态和静态性能，并给出仿真结果。 1三态DPM电流滞环跟踪控制方式 电流滞环跟踪控制方式有多种实现形式[1，2，4，5]，其中三态DPM电流滞环跟踪控制性能较好且易于实现[1]。参照图1，它的基本工作原理是：检测滤波电感电流iL，产生电流反馈信号if。if与给定电流ig相比较，根据两个电流瞬时值之差来决定单相逆变桥的4个开关在下一个开关周期中的导通情况：ig－if>h时（h见图1，为电流滞环宽度，可按参考文献[1]P64式5 2选取）S1、S4导通，UAB=＋E，＋1状态；ig－if－h时S2、S3导通，UAB="－"E，－1状态；|ig－if|h时S1、S3或S2、S4导通，UAB="0，"0状态。两个D触发器使S1～S4的开关状态变化只能发生在周期性脉冲信号CLK(频率2f)的上升沿，也就是说开关点在时间轴上是离散的，且最高开关频率为f。 仿真和实验表明，iL正半周，逆变器基本上在＋1和0状态间切换，而iL负半周，逆变器基本上在－1和0状态间切换，只有U0过零点附近才有少量的＋1和－1之间的状态跳变，从而使输出脉动减小。 2电流型准PWM控制方式
https://www.doczj.com/doc/035808174.html,/ 逆变电源广泛运用于各类：电力、通讯、工业设备、卫星通信设备、军用车载、医疗救护车、警车、船舶、太阳能及风能发电领域。 在电路中将直流电转换为交流电的过程称之为逆变，这种转换通常通过逆变电源来实现。这就涉及到在逆变过程中的控制算法问题。 只有掌握了逆变电源的控制算法，才能真正意义上的掌握逆变电源的原理和运行方式，从而方便设计。在本篇文章当中，将对逆变电源的控制算法进行总结，帮助大家进一步掌握逆变电源的相关知识。 逆变电源的算法主要有以下几种。 数字PID控制 PID控制是一种具有几十年应用经验的控制算法，控制算法简单，参数易于整定，设计过程中不过分依赖系统参数，可靠性高，是目前应用最广泛、最成熟的一种控制技术。它在模拟控制正弦波逆变电源系统中已经得到了广泛的应用。将其数字化以后，它克服了模拟PID控制器的许多不足和缺点，可以方便调整PID参数，具有很大的灵活性和适应性。与其它控制方法相比，数字PID具有以下优点：
https://www.doczj.com/doc/035808174.html,/ PID算法蕴涵了动态控制过程中过去、现在和将来的主要信息，控制过程快速、准确、平稳，具有良好的控制效果。 PID控制在设计过程中不过分依赖系统参数，系统参数的变化对控制效果影响很小，控制的适应性好，具有较强的鲁棒性。 PID算法简单明了，便于单片机或DSP实现。 采用数字PID控制算法的局限性有两个方面。一方面是系统的采样量化误差降低了算法的控制精度；另一方面，采样和计算延时使得被控系统成为一个具有纯时间滞后的系统，造成PID控制器稳定域减少，增加了设计难度。 状态反馈控制 状态反馈控制可以任意配置闭环控制系统的极点，实现了逆变电源控制系统极点的优化配置，有利于改善系统输出的动态品质，具有良好的瞬态响应和较低的谐波畸变率。但在建立逆变器的状态模型时将负载的动态特性考虑在内，因此状态反馈控制只能针对空载和已知的负载进行建模。由于状态反馈控制对系统模型参数的依赖性很强，使得系统的参数在发生变化时易导致稳态误差的出现和以及动态特性的改变。例如对于非线性的整流负载，其控制效果就不是很理想。
逆变电焊机的基本工作原理： 逆变电焊机主要是逆变器产生的逆变式弧焊电源， 又称弧焊逆变器， 是一种新型的焊接电源。 是将工频（50Hz）交流电， 先经整流器整流和滤波变成直流， 再通过大功率开关电子元件（晶闸管SCR、晶体管GTR、场效应管MOSFET或IGBT），逆变成几kHz~几十kHz的中频交流电， 同时经变压器降至适合于焊接的几十V电压， 再次整流并经电抗滤波输出相当平稳的直流焊接电流。 其变换顺序可简单地表示为： 工频交流（经整流滤波）→直流（经逆变）→中频交流（降压、整流、滤波）→直流。即为：AC→DC→AC→DC 因为逆变降压后的交流电， 由于其频率高， 则感抗大， 在焊接回路中有功功率就会大大降低。 所以需再次进行整流。 这就是目前所常用的逆变电焊机的机制。 逆变电源的特点： 弧焊逆变器的基本特点是工作频率高， 由此而带来很多优点。 因为变压器无论是原绕组还是副绕组， 其电势E与电流的频率f、磁通密度B、铁芯截面积S及绕组的匝数W有如下关系：E=4.44fBSW 而绕组的端电压U近似地等于E，即： U≈E=4.44fBSW 当U、B确定后，若提高f，则S减小，W减少， 因此， 变压器的重量和体积就可以大大减小。 就能使整机的重量和体积显著减小。 还有频率的提高及其他因素而带来了许多优点， 与传统弧焊电源比较， 其主要特点如下： 1.体积小、重量轻，节省材料，携带、移动方便。 2.高效节能，效率可达到80%~90%，比传统焊机节电1/3以上。 3.动特性好，引弧容易，电弧稳定，焊缝成形美观，飞溅小。 4.适合于与机器人结合，组成自动焊接生产系统。 5.可一机多用，完成多种焊接和切割过程。
2015年6月15日 22:28 太阳能光伏并网控制逆变器工作原理及控制方 摘要：太阳能光伏发电是21世纪最为热门的能源技术领域之一，是解决人类能源危机的重要手段之一，引起人们的广泛关注。本文介绍了太阳能光伏并网控制逆变器的工作过程，分析了太阳能控制器最大功率跟踪原理，太阳能光伏逆变器的并网原理及主要控制方式。 1引言： 随着工业文明的不断发展，我们对于能源的需求越来越多。传统的化石能源已经不可能满足要求，为了避免面对能源枯竭的困境，寻找优质的替代能源成为人们关注的热点问题。可再生能源如水能、风能、太阳能、潮汐能以及生物质能等能源形式不断映入人们的眼帘。水利发电作为最早应用的可再生能源发电形式得到了广泛使用，但也有人就其的环境问题、安全问题提出过质疑，况且目前的水能开发程度较高，继续开发存在一定的困难。风能的利用近些年来也是热点问题，但风力发电存在稳定性不高、噪音大等缺点，大规模并网对电网会形成一定冲击，如何有效控制风能的开发和利用仍是学术界关注的热点。在剩下的可再生能源形式当中，太阳能发电技术是最有利用价值的能源形式之一。太阳能储量丰富，每秒钟太阳要向地球输送相当于210亿桶石油的能量，相当于全球一天消耗的能量。我国的太阳能资源也十分丰富，除了贵州高原部分地区外，中国大部分地域都是太阳能资源丰富地区，目前的太阳能利用率还不到1/1000。因此在我国大力开发太阳能潜力巨大。 太阳能的利用分为"光热"和"光伏"两种，其中光热式热水器在我国应用广泛。光伏是将光能转化为电能的发电形式，起源于100多年前的"光生伏打现象"。太阳能的利用目前更多的是指光伏发电技术。光伏发电技术根据负载的不同分为离网型和并网型两种，早期的光伏发电技术受制于太阳能电池组件成本因素，主要以小功率离网型为主，满足边远地区无电网居民用电问题。随着光伏组件成本的下降，光伏发电的成本不断下降，预计到2013年安装成本可降至1.5美元/Wp，电价成本为6美分/(kWh)，光伏并网已经成为可能。并网型光伏系统逐步成为主流。 本文主要介绍并网型光伏发电系统的系统组成和主要部件的工作原理。 2并网型光伏系统结构 图1所示为并网型光伏系统的结构。并网型光伏系统包括两大主要部分： 其一，太阳能电池组件。将太阳传送到地球上的光能转化成直流电能；其二，太阳能控制逆变器及并网成套设备，负责将电池板输出直流电能转为电网可接受的交流能量。根据功率的不同太阳能逆变器的输出形式可为单相或者三相；可带隔离变压器，也可不配隔离变压器。
光伏逆变器概述 工作原理及特点 工作原理： 逆变装置的核心，是逆变开关电路，简称为逆变电路。该电路通过电力电子开关的导通与关断，来完成逆变的功能。 特点： （1）要求具有较高的效率。 由于目前太阳能电池的价格偏高，为了最大限度的利用太阳能电池，提高系统效率，必须设法提高逆变器的效率。 （2）要求具有较高的可靠性。 目前光伏电站系统主要用于边远地区，许多电站无人值守和维护，这就要求逆变器有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种保护功能，如：输入直流极性接反保护、交流输出短路保护、过热、过载保护等。 （3）要求输入电压有较宽的适应范围。 由于太阳能电池的端电压随负载和日照强度变化而变化。特别是当蓄电池老化时其端电压的变化范围很大，如12V的蓄电池，其端电压可能在10V~16V之间变化，这就要求逆变器在较大的直流输入电压范围内保证正常工作。 光伏逆变器分类 有关逆变器分类的方法很多，例如：根据逆变器输出交流电压的相数，可分为单相逆变器和三相逆变器；根据逆变器使用的半导体器件类型不同，又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。根据逆变器线路原理的不同，还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。根据应用在并网系统还是离网系统中又可以分为并网逆变器和离网逆变器。为了便于光电用户选用逆变器，这里仅以逆变器适用场合的不同进行分类。
1、集中型逆变器 集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGB T功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，使它非常接近于正弦波电流，一般用于大型光伏发电站(>10kW)的系统中。最大特点是系统的功率高，成本低，但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时)，采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。 2、组串型逆变器 组串逆变器是基于模块化概念基础上的，每个光伏组串(1-5kw)通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网，已成为现在国际市场上最流行的逆变器。 许多大型光伏电厂使用组串逆变器。优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳工作点与逆变器不匹配的情况，从而增加了发电量。技术上的这些优势不仅降低了系统成本，也增加了系统的可靠性。同时，在组串间引人"主-从"的概念，使得系统在单串电能不能使单个逆变器工作的情况下，将几组光伏组串联系在一起，让其中一个或几个工作，从而产出更多的电能。 最新的概念为几个逆变器相互组成一个"团队"来代替"主-从"的概念，使得系统的可靠性又进了一步。目前，无变压器式组串逆变器已占了主导地位。 3、微型逆变器 在传统的PV系统中，每一路组串型逆变器的直流输入端，会由10块左右光伏电池板串联接入。当10块串联的电池板中，若有一块不能良好工作，则这一串都会受到影响。若逆变器多路输入使用同一个MPPT，那么各路输入也都会受到影响，大幅降低发电效率。在实际应用中，云彩，树木，烟囱，动物，灰尘，冰雪等各种遮挡因素都会引起上述因素，情况非常普遍。而在微型逆变器的PV系统中，每一块电池板分别接入一台微型逆变器，当电池板中有一块不能良好工作，则只有这一块都会受到影响。其他光伏板都将在最佳工作状态运行，使得系统总体效率更高，发电量更大。在实际应用中，若组串型逆变器出现故障，则会引起几千瓦的电池板不能发挥作用，而微型逆变器故障造成的影响相当之小。 4、功率优化器 太阳能发电系统加装功率优化器(Optimizer)可大幅提升转换效率，并将逆变器(Inverter)功能化繁为简降低成本。为实现智慧型太阳能发电系统，装置功率优化器可确实让每一个太阳能电池发挥最佳效能，并随时监控电池耗损状态。功率优化器是介于发电系统与逆变器之间的装置，主要任务是替代逆变器原本的最佳功率点追踪功能。功率优化器藉由将线路简化以及单一太阳能电池即对应一个功率优化器等方式，以类比式进行极为快速的最佳功率
太阳能光伏并网控制逆变器工作原理及控制方法摘要：太阳能光伏发电是21世纪最为热门的能源技术领域之一，是解决人类能源危机的重要手段之一，引起人们的广泛关注。本文介绍了太阳能光伏并网控制逆变器的工作过程，分析了太阳能控制器最大功率跟踪原理，太阳能光伏逆变器的并网原理及主要控制方式。 1 引言： 随着工业文明的不断发展，我们对于能源的需求越来越多。传统的化石能源已经不可能满足要求，为了避免面对能源枯竭的困境，寻找优质的替代能源成为人们关注的热点问题。可再生能源如水能、风能、太阳能、潮汐能以及生物质能等能源形式不断映入人们的眼帘。水利发电作为最早应用的可再生能源发电形式得到了广泛使用，但也有人就其的环境问题、安全问题提出过质疑，况且目前的水能开发程度较高，继续开发存在一定的困难。风能的利用近些年来也是热点问题，但风力发电存在稳定性不高、噪音大等缺点，大规模并网对电网会形成一定冲击，如何有效控制风能的开发和利用仍是学术界关注的热点。在剩下的可再生能源形式当中，太阳能发电技术是最有利用价值的能源形式之一。太阳能储量丰富，每秒钟太阳要向地球输送相当于210亿桶石油的能量，相当于全球一天消耗的能量。我国的太阳能资源也十分丰富，除了贵州高原部分地区外，中国大部分地域都是太阳能资源丰富地区，目前的太阳能利用率还不到1/1000。因此在我国大力开发太阳能潜力巨大。 太阳能的利用分为“光热”和“光伏”两种，其中光热式热水器在我
国应用广泛。光伏是将光能转化为电能的发电形式，起源于100多年前的“光生伏打现象”。太阳能的利用目前更多的是指光伏发电技术。光伏发电技术根据负载的不同分为离网型和并网型两种，早期的光伏发电技术受制于太阳能电池组件成本因素，主要以小功率离网型为主，满足边远地区无电网居民用电问题。随着光伏组件成本的下降，光伏发电的成本不断下降，预计到2013年安装成本可降至1.5美元/Wp，电价成本为6美分/(kWh)，光伏并网已经成为可能。并网型光伏系统逐步成为主流。本文主要介绍并网型光伏发电系统的系统组成和主要部件的工作原理。 2 并网型光伏系统结构 图1所示为并网型光伏系统的结构。并网型光伏系统包括两大主要部分：其一，太阳能电池组件。将太阳传送到地球上的光能转化成直流电能；其二，太阳能控制逆变器及并网成套设备，负责将电池板输出直流电能转为电网可接受的交流能量。根据功率的不同太阳能逆变器的输出形式可为单相或者三相；可带隔离变压器，也可不配隔离变压器。
逆变器（inverter）是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ正弦或方波）。应急电源，一般是把直流电瓶逆变成220V交流的。 通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。它由逆变桥、控制逻辑和滤波电路组成． 利用TL494组成的400W大功率稳压逆变器电路。它激式变换部分采用TL494，VT1、VT2、VD3、VD4构成灌电流驱动电路，驱动两路各两只60V/30A的MOS FET开关管。如需提高输出功率，每路可采用3～4 只开关管并联应用，电路不变。TL494在该逆变器中的应用方法如下：第1、2脚构成稳压取样、误差放大系统，正相输入端1脚输入逆变器次级取样绕组整流输出的15V直流电压，经R1、R2分压，使第1脚在逆变器正常工作时有近4.7～5.6V取样电压。反相输入端2脚输入5V基准电压(由14脚输出)。当输出电压降低时，1脚电压降低，误差放大器输出低电平，通过PWM电路使输出电压升高。正常时1脚电压值为5.4V，2脚电压值为5V，3脚电压值为0.06V。此时输出AC电压为235V(方波电压)。第4脚外接R6、R4、C2设定死区时间。正常电压值为0.01V。第5、6脚外接CT、RT设定振荡器三角波频率为100Hz。正常时5脚电压值为1.75V，6脚电压值为3.73V。第7脚为共地。第8、11脚为内部驱动输出三极管集电极，第12脚为TL494前级供电端，此三端通过开关S控制TL494的启动/停止，作为逆变器的控制开关。当S1关断时，TL494无输出脉冲，因此开关管VT4～VT6无任何电流。S1接通时，此三脚电压值为蓄电池的正极电压。第9、10脚为内部驱动级三极管发射极，输出两路时序不同的正脉冲。正常时电压值为1.8V。第13、14、
自制逆变器电路及工作原理 作者：本站来源：本站整理发布时间：2009-11-20 11:54:11 [收藏] [评论] 自制逆变器电路及工作原理 今天我们来介绍一款逆变器（见图1）主要由MOS场效应管，普通电源变压器构成。其输出功率取决于M OS场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。下面介绍 该变压器的工作原理及制作过程。 电路图（1） 工作原理： 这里我们将详细介绍这个逆变器的工作原理。 一、方波的产生 这里采用CD4069构成方波信号发生器。电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的震荡频率不稳。电路的震荡是通过电容C1充放电完成的。其振荡频率为f=1/2.2RC。图示电路的最大频率为：fmax=1/2.2x103x2.2x10—6=62.6Hz，最小频率为fmin=1/2.2x4.3x103x2.2x10—6=48.0Hz。由于元件的误差，实际值会略有差异。其它多余的发相器，输入端接地避免影响其它电路。
图2 二、场效应管驱动电路。 由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2 将振荡信号电压放大至0~12V。如图3所示。 图3 三、场效应管电源开关电路。 场效应管是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS场效应管的工作原理。MOS场效应管也被称为MOS FET，即Metal Oxide Semiconductor Field Effect Transistor（金属氧化物半导体场效应管）的缩写。它一般有耗尽型和增强型两种。本文使用的是增强型MOS场效应管，其内部结构见图4。它可分为NPN型和PNP型。NPN型通常称为N沟道型，PNP型通常称P沟道型。由图可看出，对于N沟道型的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。我们知道一般三极管是由输入的电流控制输出的电流。但对于场效应管，其输出电流是由输入的电压（或称场电压）控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入 阻抗，同时这也是我们称之为场效应管的原因。
基于电压空间矢量控制的三相逆变器的研究 1、SVPWM逆变电路的基本原理及控制算法 图1.1中所示的三相逆变器有6个开关，其中每个桥臂上的开关工作在互补状态，三相桥臂的上下开关模式得到八个电压矢量，包括6个非零矢量(001)、(010)、(011)、(100)、(101)、(110)和两个零矢量(000)、(111). 图1.-1 三相桥式电压型有源逆变器拓扑结构 在平面上绘出不同的开关状态对应的电压矢量，如图1.2所示。由于逆变器能够产生的电压矢量只有8个，对与任意给定的参考电压矢量，都可以运用这8个已知的参考电压矢量来控制逆变器开关来合成。 3 U(011) 1 U(001)5 U(101) 4 U(100) 6 U(110) 2 U(010) Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ U(000) 7 U(111) β c U θ β u α u 1 sv U2 sv U 3 sv U 图1.2 空间电压矢量分区 图1.2中，当参考电压矢量在1扇区时，用1扇区对应的三个空间矢量U sv1、U sv2、U sv3 来等效参考电压矢量。若1.2 合成矢量 ref U所处扇区N的判断 三相坐标变换到两相β α-坐标： ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? = ? ? ? ? ? ? ? ? ) ( ) ( ) ( 2 3 - 2 3 2 1 - 2 1 - 1 3 2 ) ( ) ( t t t t t u u u u u co bo ao β α （1.1）
根据u α、u β的正负及大小关系就很容易判断参考电压矢量所处的扇区位置。如表1.1所示。 表1.1 参考电压矢量扇区位置的判断条件 可以发现，扇区的位置是与u β、 u u βα-3及u u βα--3的正负有关。为判断方便，我们设空间电压矢量所在的扇区N N=A+2B+3C （1.2） 其中，如果u β ＞0，那么A=1,否则A=0 如果u u βα-3 ＞0，那么B=1,否则B=0 如果u u βα--3 ＞0，那么C=1,否则C=0 1.3 每个扇区中基本矢量作用时间的计算 在确定参考电压矢量的扇区位置后，根据伏秒特性等效原理，采用该扇区三个顶点所对应的三个电压空间矢量来逼近参考电压矢量。以参考电压矢量位于3扇区为例，如图1.3所示，参考电压U ref 与U 4的夹角为γ。 β 1 4 图1.3 电压空间矢量合成示意图 根据伏秒特性等效原理算出 () ???? ? ? ? ?? ????--==-=T T T T V T u T V T u u T s dc s ref dc s ref ref 21021 33321 β β α （1.3）
内容摘要：摘要：针对光伏并网发电系统中关键部件——逆变器的结构设计与控制方法研究进行了详细分析和阐述。从电网、光伏阵列以及用户对逆变器的要求出发，分析了各种不同的逆变器拓扑结构与控制方法，比较其运行效率和控制效果。对于目前国内外光伏发电系统中并网逆变器的研究现状、亟待解决的问题进行了阐述，指出光伏发电系统中并网逆变器高效可靠运行的发展方向。 摘要：针对光伏并网发电系统中关键部件——逆变器的结构设计与控制方法研究进行了详细分析和阐述。从电网、光伏阵列以及用户对逆变器的要求出发，分析了各种不同的逆变器拓扑结构与控制方法，比较其运行效率和控制效果。对于目前国内外光伏发电系统中并网逆变器的研究现状、亟 待解决的问题进行了阐述，指出光伏发电系统中并网逆变器高效可靠运行的发展方向。 关键词：光伏并网发电系统；逆变器；拓扑结构；最大功率点跟踪；孤岛效应 O 引言 由于传统能源的枯竭和人们对环境的重视，电力系统正面临着巨大变革，分布式发电将成为未来电力系统的发展方向。其中，光伏发电以其独特的优点，被公认为技术含量高、最有发展前途的技术之一 。但是光伏发电系统存在着初期投资大、成本较高等缺点，因而探索高性能、低造价的新型光电转换材料与器件是其主要研究方向之一。另一方面，进一步减少光伏发电系统自身损耗、提高运行效率，也是降低其发电成本的一个重要途径。逆变器效率的高低不仅影响其自身损耗，还影响到光电转换器件以及系统其他设备的容量选择与合理配置。 因此，逆变器已成为影响光伏并网发电系统经济可靠运行的关键因素，研究其结构与控制方法对于提高系统发电效率、降低成本具有极其重要的意义[5] 。 本文从电网、光伏阵列以及用户对于并网逆变器的要求出发，分析了不同的逆变器拓扑结构与控制方法，比较了其运行效率和控制效果。对于目前 国内外光伏发电系统中并网逆变器的研究现状、亟 待解决的技术问题进行了综合，进一步指出了光伏发电系统中并网逆变器高效可靠运行的发展方向。 1 光伏发电系统对逆变器的要求 光伏并网发电系统一般由光伏阵列、逆变器和 控制器3 部分组成。逆变器是连接光伏阵列和电网的关键部件，它完成控制光伏阵列最大功率点运行 和向电网注入正弦电流两大主要任务。 1 ．1 电网对逆变器的要求 逆变器要与电网相连，必须满足电网电能质量、 防止孤岛效应和安全隔离接地 3 个要求。 为了避免光伏并网发电系统对公共电网的污染，逆变器应输出失真度小的正弦波。影响波形
逆变器电路DIY(图文详解) 电子发烧友网：本文的主要介绍了逆变器电路DIY制作过程，并介绍了逆变器工作原理、逆变器电路图及逆变器的性能测试。本文制作的的逆变器(见图1)主要由MOS 场效应管，普通电源变压器构成。其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。下面介绍该逆变器的工作原理及制作过程。 1.逆变器电路图 2.逆变器工作原理 这里我们将详细介绍这个逆变器的工作原理。 2.1.方波信号发生器(见图2)
图2 方波信号发生器 这里采用六反相器CD4069构成方波信号发生器。电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。电路的振荡是通过电容C1充放电完成的。其振荡频率为f=1/2.2RC.图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率 fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz.由于元件的误差，实际值会略有差异。其它多余的反相器，输入端接地避免影响其它电路。 #p#场效应管驱动电路#e# 2.2场效应管驱动电路 图3 场效应管驱动电路 由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V.如图3所示。 4. 逆变器的性能测试 测试电路见图4.这里测试用的输入电源采用内阻低、放电电流大(一般大于100A)的12V汽车电瓶，可为电路提供充足的输入功率。测试用负载为普通的电灯泡。测试的方法是通过改变负载大小，并测量此时的输入电流、电压以及输出电压。输出电压随负荷的增大而下降，灯泡的消耗功率随电压变化而改变。我们也可以通过计算找出输出电压和功率的关系。但实际上由于电灯泡的电阻会随受加在两端电压变化而改变，并且输出电压、电流也不是正弦波，所以这种的计算只能看作是估算。
1 引言 设计要求 本次课程设计题目要求为三相方波逆变电路的设计。设计过程从原理分析、元器件的选取，到方案的确定以及Matlab 仿真等，巩固了理论知识，基本达到设计要求。完成三相方波逆变电路的仿真，开关管选IGBT,直流电压为530V, 阻感负载，负载有功功率1KV y感性无功功率为100Var。 逆变的概念 逆变即直流电变成交流电，与整流相对应 电力系统中，将电网交流电通过整流技术变成直流电，然后通过逆变技术，将直流变成高频交流，再通过高频变压器降压，就达到缩小变压器体积和提高供电质量的目的了。
三相逆变 三相逆变技术广泛应用于交流传动、无功补偿等领域。在三相PWM交流 伺服系统中，一般采用三个桥臂的结构，即逆变桥主电路有6 个功率开关器件 (功率MOSFE或IGBT)构成，若每个开关器件都用一个单独的驱动电路驱动，则需6 个驱动电路，至少要配备4 个相互独立的直流电源为其供电，使得系统硬件结构复杂，可靠性下降，且调试困难，设计成本偏高。 2三相电压源型SPW逆变器 PWM的基本原理 PWM(Pulse Width Modulation) 控就是对脉冲的宽度进行调制的技术，即通过一系列脉冲的宽度进行调制，来等效地获得所需要的波形。PWh控制技术最重要的理论基础是面积等效原理，即冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。 SPW控制技术是PW M空制技术的主要应用，即输出脉冲的宽度按正弦规律变化而和正弦波等效。 SPWM逆变电路及其控制方法 SPW逆变电路属于电力电子器件的应用系统，因此，一个完整的SPW逆变电路应该由控制电路、驱动电路和以电力电子器件为核心的主电路组成。由信息电子电路组成的控制电路按照系统的工作要求形成控制信号，通过驱动电路去控制主电路中电力电子器件的导通或者关断，来完成整个系统的功能。 目前应用最为广泛的是电压型PW逆变电路，脉宽控制方法主要有计算机法和调制法两种，但因为计算机法过程繁琐，当需要输出的正弦波的频率、幅值或相位发生变化时，结果都要变化，而调制法在这些方面有着无可比拟的优势，因此，调制法应用最为广泛。 所谓调制法，就是把希望输出的波形作为调制信号U t，把接收调制的信号作 为载波U c，通过信号波的调制得到所期望的PW波形。 三相方波逆变器 电路结构相同，只是控制方式不同。每一开关元件在输出电压的一个周期中闭合180°
