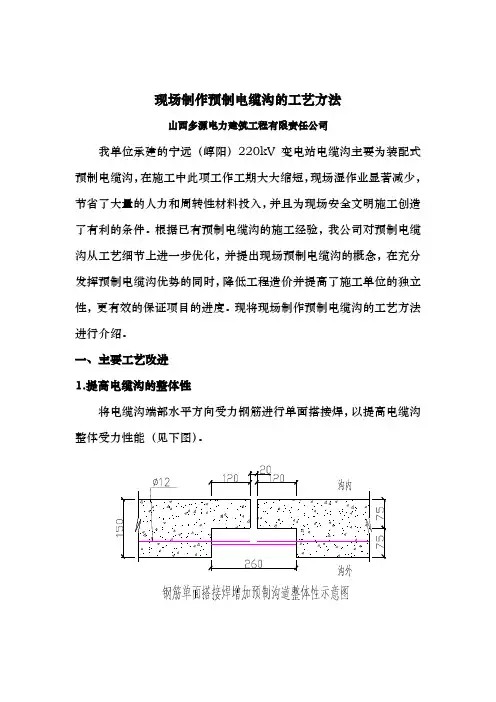

现场制作预制电缆沟的工艺方法
山西多源电力建筑工程有限责任公司
我单位承建的宁远（崞阳）220kV变电站电缆沟主要为装配式预制
电缆沟，在施工中此项工作工期大大缩短，现场湿作业显著减少，节省了大量的人力和周转性材料投入，并且为现场安全文明施工创造了有利的条件。根据已有预制电缆沟的施工经验，我公司对预制电缆沟从工艺细节上进一步优化，并提出现场预制电缆沟的概念，在充分发挥预制电缆沟优势的同时，降低工程造价并提高了施工单位的独立性，更有效的保证项目的进度。现将现场制作预制电缆沟的工艺方法进行介绍。
一、主要工艺改进
1.提高电缆沟的整体性
将电缆沟端部水平方向受力钢筋进行单面搭接焊，以提高电缆沟整体受力性能（见下图）。
专业资料．
2.改进接缝处的外型设计，有效解决其渗漏水的可能
将电缆沟端部设计成L 形，使得接头处呈T 形。施工中采用微膨 胀混凝土进行接头处浇筑，彻底杜绝渗漏水的可能。（见下图）
3.有效利用预制与现浇部分的可靠连接，实现伸缩缝的设置 电缆沟端部的L 形及留置相应的钢筋可以保证预制混凝土与现 浇混凝土的良好结合，以便于按照设计要求留置伸缩缝（见下图）。
二、 施工准备及工艺过程 1.施工主要材料及工器具准备
16t 吊车、8#槽钢、50*50*3方管、40*4角钢、花篮螺丝、木胶板等（模板及支架系统制作9套）。 2.场地准备
专业资料．
施工场地拟采用沟槽式场地，施工开始前，开挖19.6m*3.1m*1.8m
基坑一个（该尺寸为基坑底部尺寸，开挖时放坡500mm），开挖后根据土质情况进行地基处理。然后浇筑厚度为150mm的C15混凝土工作平台。
3.骨架制作
3.1制作槽钢骨架
3.1.1将8#槽钢连接成骨架，骨架外边缘尺寸计算方法如下：槽钢骨架的制作宽度=电缆沟内部净宽度-（木胶板厚度+方管骨架厚度
+50mm）*2，槽钢骨架制作的高度=电缆沟内部净高度-木胶板厚度-方管厚度-50mm+木制圆弧凹槽高度50mm+沟底找坡100mm。
3.1.2纵向“口”型框架间距为600mm左右,纵向分布连接槽钢间距600mm左右。
3.1.3所有槽钢口朝向内部，各点之间的连接焊接紧固，且外表面平整。
3.1.4 槽钢支架制作完成后，采用膨胀螺丝将骨架固定于工作平台。且固定牢固。
3.2制作方管支架
3.2.1根据电缆沟沟壁内部高度计算沟内壁方管支架高度（需考虑木制圆弧凹槽的高度），即方管高度=电缆沟沟壁内部高度+50mm用于底端设置木制凹槽-（木胶板厚度+方管骨架厚度+50mm）+沟底找坡100mm。每块支架水平方向3根方管，竖向5根方管，之间焊接紧固，且表面平整。
专业资料．
3.2.2根据电缆沟底部内部宽度，减去120mm后制作方管支架（即减去两边方管厚度和木胶板厚度），每块支架纵向3根方管，横向间距500mm。
3.2.3沟外壁方管支架制作：根据电缆沟沟壁外部高度，加上底端设置的木制凹槽堵头（考虑影响50mm）。再加上考虑收面，将支架加高200mm。即沟壁外高度加上250mm制作外方管支架。支架水平设置4根方管，竖向设置5根方管。
4.模板安装
4.1 反打电缆沟内部模板支设
4.1.1采用φ10*100mm螺栓与方管支架每个十字交叉点进行焊接，且焊接牢固。每个螺栓配备两个螺帽、两个垫片。
4.1.2将螺栓相对应处的槽钢支架进行打孔，孔径为12mm，将螺栓与槽钢连接，方管与槽钢之间的距离控制在50mm。槽钢两侧各一母一垫。将方管调整垂直，牢固。
4.1.3按照已做好方管骨架尺寸，将木胶板固定于方管支架上（自木胶板穿向方管方向）
4.2 反打电缆沟顶部模板支设
4.2.1 按照4.1.1、4.1.2方式将方管支架固定于槽钢支架上，且水平
、牢固。
4.2.2 按照顶部已做好的方管支架尺寸，将木胶板固定于方管支架
上，（自木胶板穿向方管方向），在模板正中设置φ100PVC反扣半圆专业资料．
形凹槽。
4.2.3 将直角三棱柱（直角边长60mm*110mm）木条安装于反打电缆沟顶两端。
4.3 反打电缆沟外侧模板支设
4.3.1按照外侧已做好的方管支架尺寸，将木胶板固定于方管支架上，（自木胶板穿向方管方向）
4.3.2 将事先按照沟壁宽度制作的木制圆弧凹槽放于底端，同时将
事先制作好的“L”型堵头安装于2m边界线。然后将模板挤紧木制
凹槽和“L”堵头，之后底部采用顶丝，中部采用对拉螺栓，顶部采用花篮螺栓将模板上下固定牢固。(详见附图1、2)
4.3.3 为保证浇筑尺寸和防止胀模现象发生，沟壁中部增设对拉螺栓，间距为500,螺栓与模板交接处增设橡胶圈。待拆模后，去掉橡胶圈，并将橡胶圈深度范围内的钢筋去除，之后采用干硬灰进行修补。
5.钢筋绑扎
5.1 电缆沟主体钢筋绑扎
5.1.1 为减少预制电缆沟自重，便于安装，在不改变电缆沟抗剪抗
弯能力的情况下，将原设计素混凝土沟道改为钢筋混凝土预制电缆沟。钢筋主筋采用φ12@200，分布筋采用φ12@200。预制沟道底板及
壁厚为150mm，钢筋距外壁40mm（保护层）。
5.1.2 相邻预制电缆沟的端部预留钢筋长度为120mm，待电缆沟安装时，采用单面搭接焊进行连接。
5.1.3 预留钢筋穿过“L”堵头时，注意孔洞的封堵，防止混凝土漏专业资
料．
精心整理 2.1电缆沟施工工艺标准 1 适用范围 本施工工艺标准适用于砖砌电缆沟的施工工程。 2 编制依据 2.1、《建筑工程施工质量验收统一标准》GB50300-2001。 2.2DL/T5210.1-2005 3.33 施工准备 3.1、技术准备及要求 3.2、材料准备及要求 3.2.1、混凝土采用自拌，砂、石应有复试报告，水泥应有出厂合格证及复试报告。 3.2.2、砖采用机制红砖，应有出厂合格证及复试报告。 3.2.3、模板应采用表面平整、加工精密、有一定刚度的多层胶合板。
3.2.4、钢筋应进行外观及资料（出厂合格证中）检查，并经送样复试合格。混凝土实验室配合比完善。 3.3、主要机具 3.3.1、装载机、自卸汽车、砼搅拌机、插入式振动器、平板振动器、潜水泵、蛙式打夯机、柴油发电机、单面木工手压刨床、木工园锯、激光经纬仪、经纬仪、水准仪、磅称、挖掘机。 弯曲机。4.44 4.1
4.2、操作工艺 4.2.1、电缆沟基槽开挖 根据设计要求，基槽土方开挖至设计标高，电缆沟基槽两侧设排水沟及集水井，以防止沟壁坍塌。开挖完成后，应组织相关人员（设计勘察单4.2.2、浇筑混凝土底板垫层 20mm 时，应采好稠度。砌砖时铺灰长度不应超过500mm ，并图4.2.3电缆沟墙体砌筑及压顶钢筋绑扎 砌筑过程中，将预埋铁件砌入电缆沟墙体内，应根据预设的粉刷层厚度拉线控制预埋铁件标高及凸出墙体位置。铁件应事先制作完成。电缆沟墙体按照规范砌筑，顶层砖均应采用“全丁”砌筑，砌筑完成后，砌体顶面采用砂浆灌缝。墙体应按设计要求或规范规定留置变形缝，上下贯通，并应和底板、垫层变形缝位置一致。
