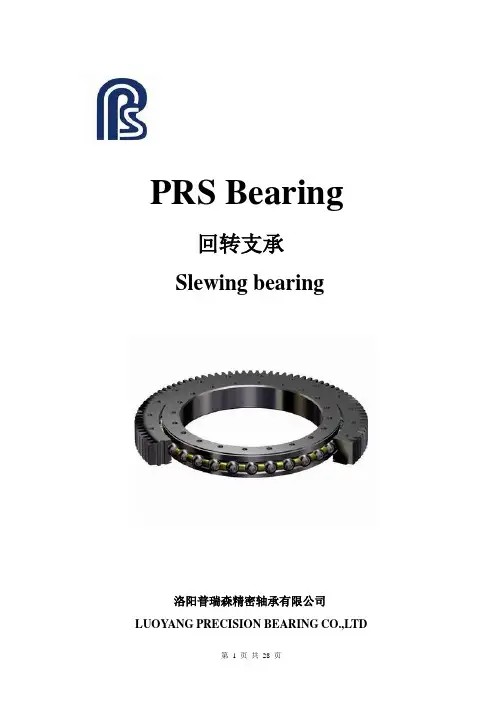

PRS Bearing
回转支承
Slewing bearing
洛阳普瑞森精密轴承有限公司LUOYANG PRECISION BEARING CO.,LTD
转盘轴承的结构形式
The structural style of slewing ring
转盘轴承是一种能够同时承受较大的轴向负荷、径向负荷和倾覆力矩等综合载荷的特殊结构的大型轴承。一般情况下，转盘轴承自身均带有安装孔、润滑油孔和密封装置，可以满足各种不同工况条件下工作的各类主机的不同需求；另一方面，转盘本身具有结构紧凑、引导旋转方便、安装简便和维护容易等特点，被广泛用于起重运输机械、港口机械、采掘机械、建筑工程机械和导弹发射架等大型回转装置上。
Slewing Ring is a large-sized bearing with special structure which can sustain the compresive heavy loadings, like radial loading, axial loading and tangible moment. In the most cases, because of its mounting holes, grease holes and sealing device, they can fullfill the different requirements of any main frame in all kinds of working conditions. In other hands, slewing bearing which have the characteristic of cramped construction,, convenient rotary guide, handy installation and easy maintain are widely used in elevating machinery, harbor machinery, mining machinery, constructional engineering machinery, missile launcher and other large-sized rotators。
转盘轴承根据不同的结构型式可以分为四点接触球转盘轴承、双排角接触推力球转盘轴承、交叉圆柱滚子轴承、交叉圆锥滚子轴承和三排圆柱滚子组合转盘轴承等不同的结构型式；上述各类轴承按其是否带齿及齿轮的分布部位又分为无齿式、外齿式或内齿式等不同结构。
The slewing bearing can be divided into four-point conatct ball slewing ring, double-row angular thrust ball slewing bearing, crossed cylindrical roller slewing bearing, crossed tapered roller slewing bearing and three-row cylindrical combined roller slewing bearing according to their different structural styles. According to the with or withour gear and the distrubition of gear, slewing bearing can be divided into without gear, external gear and internal gear。
PRS转盘轴承根据不同的特点可分别满足各种不同负荷条件下工作主机的需求。其中，四点接触球转盘轴承具有较高的动负荷能力，交叉圆柱滚子转盘轴承具有较高的静负荷能力，交叉圆锥滚子转盘轴承其预过盈能使轴承具有较大的支撑刚性和较高的回转精度，三排圆柱滚子组合转盘轴承由于把承载能力的提高引向轴承的高度方向，各种载荷又分别由不同滚道和滚子组承受，所以在同等受力条件下，因而具有使主机更为紧凑的特点，是一种高承载能力的转盘轴承。
PRS Slewing Ring can fullfill the requirements of all kinds loading conditions of working main frames according to the different features。Morever, the four-point contact ball slewing bearing has relatively higher dynamic capacity. The crossed cylindrical roller slewing ring has relatively higher static capacity. The crossed tapered roller slewing bearing have heavier rigidity and higher running accuracy because of its pre-interference. Three-double cylindrical roller combined slewing bearing can be lead to the height direction because of its rise of loading capacity。Each kind of load sustains by different raceways and roller elements。Therefore, in the same stress, it can make the main frame more compact。
转盘轴承的代号表示法
Code representation of slewing bearing
转盘轴承采用的表示方法，是由分别表示滚动体类别、滚道结构形式和齿轮啮合方式，滚动体直径，滚动体中心圆直径及材料与毛坯型式等内容的全数字式综合表示法：
The code representation of slewing bearing is a kind of all-digital compressive representation which consists of rolling element, structural style, gearing mesh, gear engagement system, rolling element center circle diameter , material and blank pattern。
此该方法表示的转盘轴承代号，用阿拉伯数字分四段表示，每段之间用“．”予以分开，各段数字代表的具体含义为：
The slewing ring code is represented in four-section with Arabic figures. And it is divided in dots. The concrete sense is represented as follows：
X X X ．XX ．XXXX ．XX
材料及毛坯供应状态
滚动体中心圆直径(mm) rolling element center circle diameter
滚动体直径(mm) rolling element diameter
齿轮啮合型式gear engagement system
0－无齿式without gear ；１－外齿较小模数external gear with small module；
2－外齿较大模数external gear with big module；
3－内齿较小模数internal gear with small module；
４－内齿较大模数internal gear with big module
滚道结构型式rolling element structural style
1－四点接触球式或交叉圆柱滚子式four-point angular contact ball or crossed
cylindrical roller
2－双排角接触球推力球式或交叉圆锥滚子式double-row angular contact
thrust ball or crossed tapered rollers
3－三排圆柱滚子组合式three-row combined cylindrical roller
滚动体类型rolling type 0－球式ball 1－滚子式roller 套圈材料及毛坯供应状态的代号按表1的规定,表中“T”表示套圈毛坯为调质状态供应，“Z”则表示套圈毛坯以正火状态供应。
The code of material and blank supply states of bearing ring is stipulated according to talbe 2. The “T”stads for the hardening and tempering supply states of bearing ring. The “Z” stands for the blank normalized condition of bearing ring。
表1(Table 1):
示例：Example
滚动体中心圆直径为2500mm，球径为60mm，齿轮模数m=18mm，套圈材料用50Mn，毛坯材料为正火状态制造的内齿式四点接触球转盘轴承表示为013.60.2500.12
The rolling element center circle diameter is 2500mm. The ball diameter is 60mm. The gear module is 18mm. The material of bearing ring is 50Mn. Therefore, if the blank material is normalized and four-point angular contact ball slewing bearing with internal gear, then the representation is 013.60.2500.12
转盘轴承用材料
The material of slewing ring
精确的设计和正确合理地选用轴承制造材料是确保轴承转盘具备高技术性能与高可靠性的重要保障。
The accurate designation and correct selection of bearing manufacturing material is the most important to guarantee the highest technical and reliable properties。
套圈与滚动体用材料
The material of bearing ring and rolling element
一般情况下转盘轴承用滚动体均采用整体淬硬的碳铬轴承钢，牌号为GCr15或GCr15SiMn钢制造; 轴承套圈则采用表面淬硬钢,当用户无特殊要求时，一般选用50Mn钢制造；但有时为了满足部分特殊应用场合主机的需要，也可根据用户提供的具体使用条件选择其它牌号的表面淬硬钢种，如42CrMo、5CrMnMo等。
In most cases, the material of bearing rolling element adopted the integrated quenched rich chromiun bearing steel. The number is GCr15 or GCr15SiMn. However, the bearing ring adopted the steel with surface quenched, generally 50Mn. But in order to suit the requirements of other special main frame and the particular conditions provided by customers’, we can choose other steels with surface quenched, such as 42CrMo、5CrMnMo.
保持架用材料
The material of cages
转盘轴承所用保持架型式有整体式保持架、分段式保持架或隔离块式保持架等不同的结构式。其中整体式保持架或分段式保持架采用20号钢或ZL102铸造铝合金，隔离块式保持架采用聚酰胺1010树脂、ZL102铸造铝合金或QA110－3－1.5铝青铜制造。近年来随着材料工业的不断发展尼龙GRPA66.25也已在分段保持架的设计中得到推广应用。
The cage types of slewing ring have the integrated cages, sectional cage and separator type cage. And the integrated cages or sectional cages adopted No.20 steel or Aluminium casting alloy ZL102. But the separator type
cages adopted the Polyesteramide 1010、Aluminium Casting Alloy ZL102 or Albronze QA110-3-1.5. Along with the interrupting development of material industries , Nylon GRPA66.25 has recently widely been applied in the designation of sectional cages。
密封圈用材料
The material of sealed ring
转盘轴承密封圈用材料采用耐油丁晴橡胶制造。
The sealed ring material of slewing ring is manufactured by the oil resistant NBR.
转盘轴承的游隙
The clearance of slewing bearing
转盘轴承的游隙主要用于补偿转盘轴承支承零件与有关主机装配部位的制造误差和安装误差以保证轴承的正常使用。转盘轴承的游隙值或予过盈量，根据转盘轴承的结构型式/公差等级以及滚动体组的节圆直径/分别于表2－表5
The clearance of slewing bearing is designed to compensate the manufacturing errors and erection errors between the supported parts and the assembly location of main frames. If do like that, it can ensure the normal use of slewing bearing. According to the structural styles , deviation rank and rolling element center circle diameter, the clearence values and interference values can be seen in the table 2 to table 5。
表2（Table 2 ）:
四点接触球转盘轴承轴向游隙
Four-point angular contact ball slewing bearing Axial clearance
um
