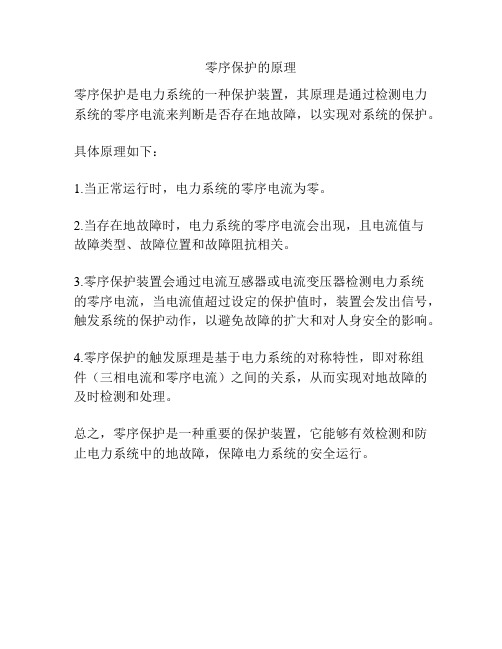

零序保护原理
零序电流与零序保护定义是什么呢？通过下面这篇简短的文章我们了解一下。
什么是零序电流
在正常的三相三线电路中，三相电流的相量和等于零，即Ia+Ib+Ic=0。如果在三相三线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流，即零序电流）。三项电流的向量和不等于零，所产生的电流即为零序电流。
如何检测零序电流
当存在零序电流时，电流互感器二次线圈中就有一个感应电流，此电流加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，若大于动作电流，则使灵敏继电器动作，作用于执行元件跳闸。这里所接的互感器称为零序电流互感器。
图1 零序电流互感器
零序电流的危害
零序电流是由三相不平衡带来的，三相不平衡的危害非常多，下面列举两个三相不平衡的危害：
1、增加变压器损耗
假设变压器的三相损耗分别为：Qa=Ia2 R、Qb= Ib2 R 、Qc =Ic2 R，式中Ia、Ib、Ic分别为变压器二次负荷相电流，R为变压器的相电阻。则变压器的损耗表达式如下：
Qa+Qb+Qc≥3√〔（Ia2 R）（Ib2 R）（Ic2 R）〕
由此可知，变压器的在负荷不变的情况下，当Ia=Ib=Ic时，即三相负荷达到平衡时，变压器的损耗最小。当存在零序电流时，三相负荷不平衡，增大变压器损耗。而当不平衡严重时，变压器损耗过大，会加速变压器的老化甚至烧毁。
2、增加高压线路的损耗
设高压线路每相的电流为I，其功率损耗为：ΔP1 = 3I2R，在最大不平衡时，高压对应相为1.5I，另外两相都为0.75 I，功率损耗为：
ΔP2 = 2（0.75I）2R+（1.5I）2R = 3.375I2R =1.125（3I2R）即高压线路上电能损耗增加12.5%。
零序保护
在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电气量（比如零序电流）构成保护接地短路的继电保护装置统称为零序保护。
当人体触电或者其他漏电情况下：三根线的向量和不为零，零序电流互感器有零序电流，一旦达到设定值，则保护动作跳闸。
智能变电站零序保护试验测试
DT6000S支持专业的保护装置试验，支持零序保护、距离保护、差动保护等保护装置专项测试功能以及同期装置测试功能，通过DT6000S给保护装置施加采样值和断路器状态，并模拟各种短路故障，测试保护装置在设置的不同定值和各种短路故障状态下的动作状态和动作时间是否正确。
图2 保护装置测试
零序保护原理 零序电流与零序保护定义是什么呢？通过下面这篇简短的文章我们了解一下。 什么是零序电流 在正常的三相三线电路中，三相电流的相量和等于零，即Ia+Ib+Ic=0。如果在三相三线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流，即零序电流）。三项电流的向量和不等于零，所产生的电流即为零序电流。 如何检测零序电流 当存在零序电流时，电流互感器二次线圈中就有一个感应电流，此电流加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，若大于动作电流，则使灵敏继电器动作，作用于执行元件跳闸。这里所接的互感器称为零序电流互感器。 图1 零序电流互感器 零序电流的危害 零序电流是由三相不平衡带来的，三相不平衡的危害非常多，下面列举两个三相不平衡的危害： 1、增加变压器损耗 假设变压器的三相损耗分别为：Qa=Ia2 R、Qb= Ib2 R 、Qc =Ic2 R，式中Ia、Ib、Ic分别为变压器二次负荷相电流，R为变压器的相电阻。则变压器的损耗表达式如下： Qa+Qb+Qc≥3√〔（Ia2 R）（Ib2 R）（Ic2 R）〕 由此可知，变压器的在负荷不变的情况下，当Ia=Ib=Ic时，即三相负荷达到平衡时，变压器的损耗最小。当存在零序电流时，三相负荷不平衡，增大变压器损耗。而当不平衡严重时，变压器损耗过大，会加速变压器的老化甚至烧毁。 2、增加高压线路的损耗 设高压线路每相的电流为I，其功率损耗为：ΔP1 = 3I2R，在最大不平衡时，高压对应相为1.5I，另外两相都为0.75 I，功率损耗为： ΔP2 = 2（0.75I）2R+（1.5I）2R = 3.375I2R =1.125（3I2R）即高压线路上电能损耗增加12.5%。 零序保护 在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电气量（比如零序电流）构成保护接地短路的继电保护装置统称为零序保护。
零序方向过流保护小结 变压器高压侧（110kV及以上）及中压侧一般为中性点直接接地系统(又称大接地电流系统),当发生接地短路时,将出现很大的零序电流,对变压器的电气性能产生极大的危害,因此必须配备接地短路保护。变压器单相接地短路的主保护为比率制动式差动或零序差动，同时应装设后备保护，作为变压器高压绕组和相邻元件接地故障的后备。 一、变压器接地后备保护概述 变压器因其绝缘水平和接地方式的不同，所配置的接地短路后备保护也不同。 对于全绝缘变压器，中性点装设接地隔离刀闸和避雷器，隔离刀闸闭合为中性点直接接地方式，隔离刀闸断开为中性点不接地运行方式。中性点直接接地运行时用零序过流保护，中性点不接地运行时用零序过压保护。 对于分级绝缘变压器，若其中性点绝缘水平低，中性点必须直接接地，若其中性点绝缘水平较高，则中性点可以直接接地，也可在系统不失去接地点的情况下不接地运行，其大多装设放电间隙。在220kV 系统中的变压器，他们的中性点仅部分接地，另一部分不接地。当发生接地故障时应先跳开不接地变压器，然后跳开接地变压器。因此，这类变压器接地后备保护的配置需要考虑该变压器中性点在系统中的接地情况。对于中性点未装设放电间隙的分级绝缘变压器，若其中性点直接接地，则用零序过流保护，若其中性点不接地，则用零序联跳保护。对于中性点装设放电间隙的分级绝缘变压器，中性点直接接地运行时用零序过流保护，中性点不接地时用间隙零序保护。 综上所述，中性点直接接地变压器的接地故障后备保护无一例外地采用零序过流保护，对高中压侧中性点均直接接地的自耦变和三绕组变压器，当有选择性要求时，应增设零序方向元件。 二、零序方向过流保护逻辑 零序方向过流保护一般由“零序过流元件”和“零序方向元件”相与构成，如果带零序电压闭锁， 所示。 图1 零序方向过流保护逻辑框图 零序电压闭锁元件的零序电压取自TV开口三角。 零序过流元件的零序电流可以自产，也可取自中性点零序TA。 零序方向元件的方向电压，可以取开口三角电压，也可以取自产，但方向电流必须取自产，而不能取中性点专用零序TA的电流。其原因在于，中性点零序电流对方向没有选择性。
零序电流及方向保护 一、零序电流方向保护的基本原理； 1、基本原理； 零序电流保护： 在正常运行时没有零序电流，只有在接地短路时才有零序电流。 并且流过保护的零序电流大小反应了短路点的远近； 当短路点越近时，保护动作越快，短路点越远保护动作得越慢。 输电线路零序电流保护是反应输电线路一端零序电流的保护。反应输电线路一端电气量变化的保护由于无法区分本线路末端短路和相邻线路始端的短路，为了在相邻线路始端短路不越级跳闸。 所以反应输电线路一端电气量弯化的保护都要做成多段式保护。零序电流一段的任务： 保护本线路的一部分。它的定值按躲过本线路末端（实质是躲过相邻线路始端）接地短路时流过保护的最大零序电流整定（其他整定条件姑且不论）。 零序电流二段的任务： 能以较短的延时尽可能地切除本线路范围内的故障。 零序电流三段的任务： 应可靠保护本线路的全长，在本线路末端金属性接地短路时有一定的灵敏系数。 零序电流四段的任务：

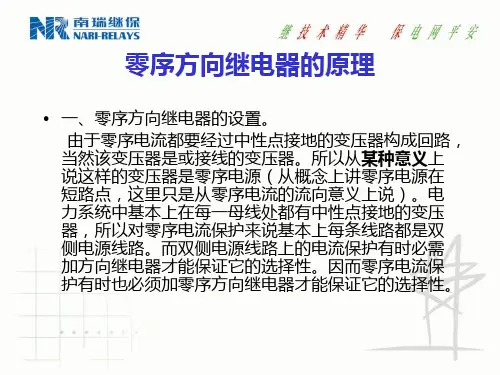

起可靠的后备作用。第四段的定值应不大于300A，用它保护本线路的高阻接地短路。在110KV的线路上，零序电流保护中的第四段还应作为相邻线路保护的后备。 零序电流保护只能用来保护接地故障，所以对于两相不接地的短路和三相短路不能起到保护作用。另外零序一段保护范围受运行方式的影响也较大，有时可能保护范围缩得很小，这一点比同样保护接地故障的接地距离一段要逊色得多。但是零序电流保护的最后一段——零序过电流保护，由于很灵敏，保护过渡电阻的能力很强，这一点又比接地距离第三段强； 所以，现在有一些高压电网中有线路纵联保护，又配有保护接地短路的三段式的接地距离保护，并有双重化的保护配置，所以，生产一种保护装置的型号，把零序电流保护的第一段省略而只配零序电流保护二、三段； 零序电流保护中： 零序电流的大小与中性点接地的变压器的多少有很大关系。 零序方向继电器的原理、实现方法、性能评述： 零序方向继电器的最基本思想是比较零序电压的零序电流的相位来区分正、反方向的接地短路。 零序电流以母线流向被保护线路的方向为其正方向。 如果系统中各元件零序阻抗的阻抗角为80°，正方向短路时，零序电压超前零序电流的角度为：-100°，反方向短路时，零序电压超前零序电流的角度为80°；ARG表示的幅角，是分子相量超前分母相量
实习(实训报告 实习(实训名称:电力系统继电保护课程设计学院: 专业、班级: 指导教师: 报告人: 学号: 时间: 2017年 1月 5日 目录 1设计题 目 ...............................................................................................................................3 2分
析设计要求 (4) 2.1设计规定 (5) 2.2本线路保护 计 .......................................................................................................................6 2.3 系统等效电路图.............................................................................. . (7) 3三段式零序电流保护整定计 算 ............................................................................................8 3.1 三段式零序电流保护中的原则 ...........................................................................................9 3.2 M侧保护 1零序电流保护Ⅰ段整定 (10) 3.3 N侧保护 1零序电流保护Ⅰ段整 定 (11) 4 零序电流保护评 价 ..............................................................................................................12 4.1原理与内容………………………………………………… . …………………………… .13 4.2零序电流保护的优缺点………………………………………………………………… ..13 5 总 结 (1) 4 参考文 献 .......................................................................................................................................... 15 1设计题目 如图 1所示为双电源网络中,已知线路的阻抗km X /4. 01Ω=, km X /4. 10Ω=,两侧系统等值电源的参数:
（当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作（切断电源，报警等等）。 零序电流保护一般适合使用于TN接地系统。因为当发生一相接地时，对TN-S 系统Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE和接触阻抗 Zf，即 Zs=Z1+ZPE+Zf；对于TN-C系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN 和接触电阻Zf，即 ZS=Z1+ZPEN+Zf；对于TN-C-S系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN，PE线阻抗ZPE和接触电阻Zf，即 ZS=Z1+ZPEN+ZPE+Zf，产生的单相接地故障电流Id=220/ZS，明显大于无故障时的三相不平衡电流，只要整定合适，就可检测出发生接地故障时的零序电流，以切断故障回路。 而对IT系统，一般均是使用对供电可靠性要求较高、对单相接地不必要立即切断供电回路、但需发出绝缘破坏监察信号、以维持继续供电一段时间的工矿企业内的不配出中性线的三相三线配电线路。当单相接地时，该故障线路上流过的零序电流是全系统非故障系统电容电流之和，因而容易检测出接地故障电流，故可用零序电流保护装置来监察相对地第一次接地故障。 TT 接地系统常应用于工农业、民用建筑的照明、动力混合供电的三相四线配电系统中，常发现三相不平衡电流较大，当发生一相接地时，Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE，负载侧接地电阻RA和电源侧接地电阻RB，接触阻抗Zf，即ZS=Z1+ZPE+RA+RB+Zf，接地故障电流Id=220/ZS，由于RA+RB》》Z1+ZPE+Zf，且RA+RB数值一般均较大，很明显TT 系统的故障环路阻抗大，产生的单接故障电流Id，远远小于不平衡电流，很难检测出故障电流，故不适用于TT接地系统。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关低压配电产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/033849774.html,。
电力系统继电保护课程设计 指导教师： 兰州交通大学自动化与电气工程学院 2012 年7 月 7日
1 设计原始资料 具体题目 系统接线图如下图，发电机以发电机-变压器组方式接入系统，开机方式为两侧各开1台机，变压器T6 1台运行。参数为： φ115/E = 1.G3 2.G35,X X ==Ω 1.G1 2.G15,X X ==Ω 1.T1 1.T45,X X ==Ω 0.T10.T415,X X ==Ω 1.T615,X =Ω 0.T620,X =Ω A-B 50(138%)km L =?+B-C 40km,L =线路 阻抗120.4/km,Z Z ==Ω 0 1.2/km,Z =Ω I rel 1.2,K =II rel 1.15K =。 系统接线图 试对1、2进行零序保护的设计。 要完成的内容 ⑴ 请画出所有元件全运行时三序等值网络图，并标注参数； ⑵ 分别求出1、2零序Ⅰ、Ⅱ、Ⅲ段的定值，并校验灵敏度； ⑶ 保护1、2零序Ⅰ、Ⅱ是否需要方向元件。 2 分析要设计的课题内容（保护方式的确定） 设计规程 继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求，110~220kV 有效接地电力网线路，应按下列规定装设反应接地短路和相间短路的保护装置。 ⑴ 对于接地短路： ① 装设带方向和不带方向的阶段式零序电流保护； ② 零序电流保护不能满足要求时，可装设接地距离保护，并应装设一段或两段零序电流保护作为后备保护。 ⑵ 对于相间短路：
①单侧电源单回线路，应装设三相多段式电流或电压保护，如不能满足要求，则应装设距离保护； ②双侧电源线路宜装设阶段式距离保护。 本设计的保护配置 主保护配置 电力系统正常运行时是三相对称的，其零序、负序电流值理论上是零。多数的短路故障是不对称的，其零、负序电流电压会很大，利用故障的不对称性可以找到正常与故障的区别，并且这种差别是零与很大值得比较，差异更为明显。所以零序电流保护被广泛的应用在110kV及以上电压等级的电网中。 后备保护配置 距离保护是利用短路发生时电压、电流同时变化的特征，测量电压与电流的比值，该比值反应故障点到保护安装处的距离，如果短路点距离小于整定值，则保护装置动作。 在保护1、2、3和4处配备三段式距离保护，选用接地距离保护接线方式和相间距离保护接线方式。 3 短路电流及残压计算 等效电路的建立 将本题中的系统简化成三序电压等值网络，即正序网络如图1所示；负序网络如图2所示；零序网络，图3所示。
零序电流保护有什么特点 在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电气量构成保护接地的继电保护装置统称为零序保护。零序电流保护主要由零序电流（电压）滤过器、电流继电器和零序方向继电器三部分组成。优点：1.结构与工作原理简单。 2.整套保护中间环节少，对近处故障可以实现快速动作，有利于减少发展性故障。 3.保护定值不受负荷电流的影响，也基本不受其他中性点不接地电网短路故障的影响，所以保护延时段灵敏度允许整定较高。 零序保护分零序电流保护和零序电压保护，通常会配以继电器或微机保护装置进行电路的保护。零序电流保护的原理就是利用三相电流的矢量和来进行保护，一般会在出线电缆上套入一个零序CT，正常情况下三相ABC之间的电流矢量和为0，当某相发生单相接地故障，那么三相ABC之间的电流矢量和大于0，这时零序CT为给继电器或微机保护装置发生信号，在一定的时间内使断路器跳闸，起到保护作用；零序电压保护也和前者类似，对于高压而言，一般会在PT柜里装三只单相电压互感器，二次侧的开口三角接线方式就是监测系统的零序电压信号，当系统出现三相电压不平衡或单相接地后，零序电压发生信号，装置会使断路器跳闸。
零序电流保护的最大特点是：只反应单相接地故障。因为系统中的其他非接地短路故障不会产生零序电流，所以零序电流保护不受任何故障干扰。 零序电流保护装置： 在中性点直接接地的电网(又称大接地电流系统)中，发生线路单相接地故障时，将出现较大的零序电流。利用零序电流来构成接地短路的保护装置称为零序电流保护装置。常采用三段式。 零序Ⅰ段：瞬时零序电流速断，保护本线路全长70%～80% 零序Ⅱ段：带时限零序电流速断，保护本线路全长及下一段线路一部分。 零序Ⅲ段：零序过流保护，保护本线路全长及下一段线路的后备保护。相关链接：消谐装置|微机消谐器|消谐电阻|lxq一次消谐|小电流接地装置|小电流选线|小电流接地|三相组合式过电压保护器|jpb 三相组合式过电压保护器|TBP三相组合式过电压保护
零序保护 一、选择题 1、某变电站电压互感器的开口三角形侧B 相接反，则正常运行时，如一次侧运行电压为110KV ，开口三角形的输出为（C ） A ：0V ； B ：100V ； C ：200V ； D ：220V 2、由三只电流互感器组成的零序电流滤过器，在负荷电流对称的情况下有一组互感器二次侧断线，流过零序电流继电器的电流是（C ）倍负荷电流。 A ：3； B ：2； C ：1； D 。 3、在大接地电流系统中，故障电流中含有零序分量的故障类型是（C ） A ：两相短路 B ：三相短路 C ：两相接地短路 D ：与故障类型无关 4、接地故障时，零序电压与零序电压的相位关系取决于（C ） A ：故障点过渡电阻的大小 B ：系统容量的大小 C ：相关元件的零序阻抗 D ：相关元件的各序阻抗 5、在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压（B ） A ：距故障点越远越高 B ：距故障点越近越高 C ：与距离无关 D ：距故障点越近越低 6、不灵敏零序I 段的主要功能是（C ） A ：在全相运行情况下作为接地短路保护； B ：作为相间短路保护； C ：在非全相运行情况下作为接地短路保护； D ：作为匝间短路保护。 7、在大接地电流系统中，线路始端发生两相金属性接地短路时，零序方向过流保护的方向元件将（B ） A ：因短路相电压为零而拒动； B ：因感受零序电压最大而灵敏动作； C ：因短路零序电压为零而拒动； D ：因感受零序电压最大而拒动。 8．在中性点非直接接地系统中，当发生B 相接地短路时，在电压互感器二次开口三角绕组两端的电压为（C ）。 A.B E B.B E C.B E 3 9.在小电流接地系统中，某处发生单相接地时，母线电压互感器开口三角形的电压为（C ）。 A.故障点距母线越近，电压越高 B.故障点距母线越近，电压越低
接地距离保护须与零序电流保护共同配合才能构成完整的接地保护一、在大短路电流接地系统中发生接地故障后,就有零序电流、零序电压和零序功率出现,利用这些电气量构成保护接地短路的继电保护装置统称为零序保护。三相星形接 线的过电流保护虽然也能保护接地短路,但其灵敏度较低,保护时限较长。采用零序保护就可克服此不足,这是因为:正常运行和发生相间短路时,不会出现零序电 流和零序电压,因此零序保护的动作电流可以整定得较小,这有利于提高其灵敏度;Y/△接线降压变压器,△侧以后的故障不会在Y侧反映出零序电流,所以零序 保护的动作时限可以不必与该种变压器以后的线路保护相配合而取较短的动作 时限。1.当电流回路断线时,可能造成保护误动作。这是一般较灵敏的保护的共 同弱点,需要在运行中注意防止。就断线机率而言,它比距离保护电压回路断线的机率要小得多。如果确有必要,还可以利用相邻电流互感器零序电流闭锁的方法 防止这种误动作2.当电力系统出现不对称运行时,也要出现零序电流,例如变压 器三相参数不同所引起的不对称运行,单相重合闸过程中的两相运行,三相重合闸和手动合闸时的三相断路器不同期,母线倒闸操作时断路器与隔离开关并联过程 或断路器正常环并运行情况下,由于隔离开关或断路器接触电阻三相不一致而出 现零序环流,以及空投变压器时产生的不平衡励磁涌流,特别是在空投变压器所在母线有中性点接地变压器在运行中的情况下,可能出现较长时间的不平衡励磁涌 流和直流分量等等,都可能使零序电流保护启动.另外，零序保护一般分为三段或四段。零序保护的 II 段是与保护安装处相邻线路零序保护的 I 段相配合整定的，它不仅能保护本线路的全长，而且可以延伸至相邻线路二、距离保护是反映 短路点至保护安装处距离长度的，动作时限是随短路点距离而变的阶段特性， 当短路电流大于精工电流时，保护范围与通过保护的电流大小无关。距离保护 测量的是阻抗值。距离保护一段不受系统运行方式变化影响。其余各段受运行 方式变化影响也较小，躲开负荷电流的能力较大，因而它对运行方式的适应能 力较强。当电流电压保护不能满足要求时，可采用距离保护，通常距离保护都 是成套使用的，其中一、二段担任主保护段，三段担任后备保护段。也有四段 式的保护或二段式的保护。其实零序保护和距离保护只能从定义上区分，零序 保护的灵敏度高一些。假如相间短路零序保护就不会动作，这时距离保护会动作，但是在三相电流不平衡时距离保护就不会动作，零序保护动作，只能说零 序保护和距离保护互相配合，使线路保护更完善。也就是说零序保护和距离保 护的动作方式不一样，零序保护动作于电流(零序方向保护、和零序功率保护需 要与零序电压相配合），距离保护动作与线路的阻抗大小，与电压和电流共同 影响阻抗的大小，也就是说电流大但是阻抗只不一定小，距离保护和安装保护 的距离有关。零序保护只反映电流的大小。三、接地距离和相间距离是距离 保护的两种分类，前者保护的是接地短路，后者保护的是相间短路。两者的区 别在于故障环的选取不同，也就是测量阻抗的计算方法（计算表达式）上不同。两者的区别主要在于采用的电气量不同，接地距离保护是利用短路电压和电流 的比值，即测量阻抗的变化来区分系统的故障与正常运行状态。而零序保护利

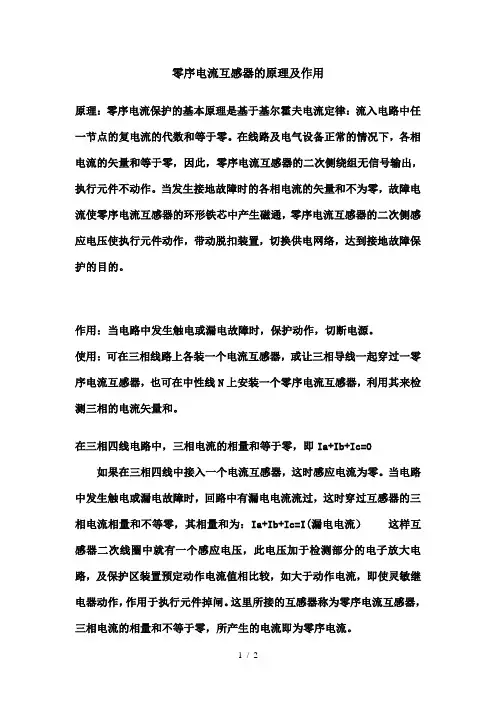

零序电流互感器的原理及作用 原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。 作用：当电路中发生触电或漏电故障时，保护动作，切断电源。 使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和。 在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+Ic=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。 产生零序电流的两个条件: 1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生； 2、零序电流有通路。 以上两个条件缺一不可。因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。 零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC
