氧传感器的功能及工作原理
氧传感器的功能
测定发动机排气中氧气含量，确定汽油与空气是否完全燃烧。电子控制器根据这一信息实现以过量空气系数λ=1为目标的闭环控制，以确保三元催化转化器对排气中HC、CO和NOX三种污染物都有最大的转化效率。

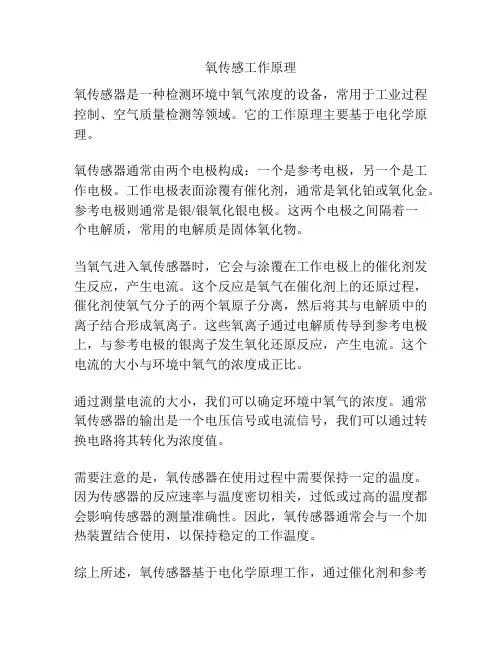

工作原理
氧传感器的工作原理与干电池相似，传感器中的氧化锆元素起类似电解液的作用，其基本工作原理是：在一定条件下（高温和铂催化），利用氧化锆骨外两侧的氧浓度差，产生电位差，且浓度差越大，电位差越大。大气中氧的含量为21%，浓混合气燃烧后的废气实际上不含氧，稀混合气燃烧后生成的废气或因缺火产生的废气中含有较多的氧，但仍比大气中的氧少得多。
特点
抗铅；较少依赖于排气温度；起动后迅速进入闭环控制。
氧传感器的常见故障
氧传感器中毒
氧传感器中毒是经常出现的且较难防治的一种故障，尤其是经常使用含铅汽油的
汽车，即使是新的氧传感器，也只能工作几千公里。如果只是轻微的铅中毒，接着使
用一箱不含铅的汽油，就能消除氧传感器表面的铅，使其恢复正常工作。但往往由于
过高的排气温度，而使铅侵入其内部，阻碍了氧离子的扩散，使氧传感器失效，这时
就只能更换了。
积碳
由于发动机燃烧不好，在氧传感器表面形成积碳，或氧传感器内部进入了油污或
尘埃等沉积物，会阻碍或阻塞外部空气进入氧传感器内部，使氧传感器输出的信号失准，ECU不能及时地修正空燃比。产生积碳，主要表现为油耗上升，排放浓度明显增加。此时，若将沉积物清除，就会恢复正常工作。
氧传感器陶瓷碎裂
氧传感器的陶瓷硬而脆，用硬物敲击或用强烈气流吹洗，都可能使其碎裂而失效。因此，处理时要特别小心，发现问题及时更换。
加热器电阻丝烧断
对于加热型氧传感器，如果加热器电阻丝烧蚀，就很难使传感器达到正常的工作
温度而失去作用。
氧传感器内部线路断脱
氧传感器的常见故障及检查方法
在使用三元催化转换器以减少排气污染的发动机上，氧传感器是必不可少的元件。由于混合气的空燃比一旦偏离理论空燃比，三元催化剂对CO、HC和NOX的净化能力将急剧下降，故在排气管中安装氧传感器，用以检测排气中氧的浓度，并向ECU发出反馈信号，再由ECU控制喷油器喷油量的增减，从而将混合气的空燃比控制在理论值附近。
目前，实际应用的氧传感器有氧化锆式氧传感器和氧化钛式氧传感器两种。而常见的氧传感器又有单引线、双引线和三根引线之分，；单引线的为氧化锆式氧传感器；双引线的为氧化钛式氧传感器；三根引线的为加热型氧化锆式氧传感器，原则上三种引线方式的氧传感器是不能替代使用的。
氧传感器一旦出现故障，将使电子燃油喷射系统的电脑不能得到排气管中氧浓度的信息，因而不能对空燃比进行反馈控制，会使发动机油耗和排气污染增加，发动机出现怠速不稳、缺火、喘振等故障现象。因此，必须及时地排除故障或更换。
一、氧传感器的常见故障
1.氧传感器中毒
氧传感器中毒是经常出现的且较难防治的一种故障，尤其是经常使用含铅汽油的汽车，即使是新的氧传感器，也只能工作几千公里。如果只是轻微的铅中毒，接着使用一箱不含铅的汽油，就能消除氧传感器表面的铅，使其恢复正常工作。但往往由于过高的排气温度，而使铅侵入其内部，阻碍了氧离子的扩散，使氧传感器失效，这时就只能更换了。
另外，氧传感器发生硅中毒也是常有的事。一般来说，汽油和润滑油中含有的硅化合物燃烧后生成的二氧化硅，硅橡胶密封垫圈使用不当散发出的有机硅气体，都会使氧传感器失效，因而要使用质量好的燃油和润滑油。修理时要正确选用和安装橡胶垫圈，不要在传感器上涂敷制造厂规定使用以外的溶剂和防粘剂等。
2.积碳
由于发动机燃烧不好，在氧传感器表面形成积碳，或氧传感器内部进入了油污或尘埃等沉积物，会阻碍或阻塞外部空气进入氧传感器内部，使氧传感器输出的信号失准，ECU不能及时地修正空燃比。产生积碳，主要表现为油耗上升，排放浓度明显增加。此时，若将沉积物清除，就会恢复正常工作。
3.氧传感器陶瓷碎裂
氧传感器的陶瓷硬而脆，用硬物敲击或用强烈气流吹洗，都可能使其碎裂而失效。因此，处理时要特别小心，发现问题及时更换。
4.加热器电阻丝烧断
对于加热型氧传感器，如果加热器电阻丝烧蚀，就很难使传感器达到正常的工作
温度而失去作用。
5.氧传感器内部线路断脱。
二、氧传感器的检查方法
1.氧传感器加热器电阻的检查
拔下氧传感器线束插头，用万用表电阻档测量氧传感器接线端中加热器接柱与搭
铁接柱之间的电阻，其阻值为4-40Ω(参考具体车型说明书)。如不符合标准，应更换
氧传感器。
2.氧传感器反馈电压的测量
测量氧传感器的反馈电压时，应拔下氧传感器的线束插头，对照车型的电路图，从氧传感器的反馈电压输出接线柱上引出一条细导线，然后插好线束插头，在发动机运转中，从引出线上测出反馈电压(有些车型也可以由故障检测插座内测得氧传感器的反馈电压，如丰田汽车公司生产的系列轿车都可以从故障检测插座内的OX1或OX2 端子内直接测得氧传感器的反馈电压)。
对氧传感器的反馈电压进行检测时，最好使用具有低量程(通常为2V)和高阻抗
( 内阻大于10MΩ)的指针型万用表。具体的检测方法如下：
1)将发动机热车至正常工作温度(或起动后以2500r/min的转速运转2min)；
2)将万用表电压档的负表笔接故障检测插座内的E1或蓄电池负极，正表笔接故
障检测插座内的OX1或OX2插孔，或接氧传感器线束插头上的号|出线；
3)让发动机以2500r/min左右的转速保持运转，同时检查电压表指针能否在0-1V之间来回摆动，记下10s内电压表指针摆动的次数。在正常情况下，随着反馈控制的进行，氧传感器的反馈电压将在0.45V上下不断变化，10s内反馈电压的变化次数应不少于8次。如果少于8次，则说明氧传感器或反馈控制系统工作不正常，其原因可能是氧传感器表面有积碳，使灵敏度降低所致。对此，应让发动机以2500r/min的转速运转约2min，以清除氧传感器表面的积碳，然后再检查反馈电压。如果在清除积碳可后电压表指针变化依旧缓慢，则说明氧传感器损坏，或电脑反馈控制电路有故障。
4)检查氧传感器有无损坏
拔下氧传感器的线束插头，使氧传感器不再与电脑连接，反馈控制系统处于开环控制状态。将万用表电压档的正表笔直接与氧传感器反馈电压输出接线柱连接，负表笔良好搭铁。在发动机运转中测量反馈电压，先脱开接在进气管上的曲轴箱强制通风管或其他真空软管，人为地形成稀混合气，同时观看电压表，其指针读数应下降。然后接上脱开的管路，再拔下水温传感器接头，用一个4-8KΩ的电阻代替水温传感器，人为地形成浓混合气，同时观看电压表，其指针读数应上升。也可以用突然踩下或松开加速踏板的方法来改变混合气的浓度，在突然踩下加速踏板时，混合气变浓，反馈电压应上升；突然松开加速踏板时，混合气变稀，反馈电压应下降。如果氧传感器的反馈电压无上述变化，表明氧传感器已损坏。
另外，氧化钛式氧传感器在采用上述方法检测时，若是良好的氧传感器，输出端
的电压应以2.5V为中心上下波动。否则可拆下传感器并暴露在空气中，冷却后测量
其电阻值。若电阻值很大，说明传感器是好的，否则应更换传感器。
5)氧传感器外观颜色的检查
从排气管上拆下氧传感器，检查传感器外壳上的通气孔有无堵塞，陶瓷芯有无破
损。如有破损，则应更换氧传感器。
通过观察氧传感器顶尖部位的颜色也可以判断故障：
①淡灰色顶尖：这是氧传感器的正常颜色；
②白色顶尖：由硅污染造成的，此时必须更换氧传感器；
③棕色顶尖：由铅污染造成的，如果严重，也必须更换氧传感器；
④黑色顶尖：由积碳造成的，在排除发动机积碳故障后，一般可以自动清除氧传
感器上的积碳。
氧传感器的测试方法
1.如何测试一个氧传感器的效率
首先明确几个名词用语。上流动系统指所有的传感器、执行器、发动机控制电脑及氧传感器以上的发动机系统。换言之，上流动系统是所有产生排气及有助于加热氧传感器的机械和电子部件。上流动系统包括发动机，连同所有的帮助系统--进气系统，排气再循环EGR、空气等、传感器、执行器、发动机控制电脑和(PCM)和电路。下流动系统是指位于氧传感器后面的不运动的废气系统部件--也就是催化反应及它的内部的全部工作内容和排气系统。
其次，为了区别当今发动机管理系统不同的闭环控制系统，这里不使用一般的闭
环控制系统、怠速控制闭环系统、废气再循环闭环控制系统等等。一般解码器显示的
闭环是燃料反馈的系统闭环控制，这里所讲的闭环则不是单指燃料反馈控制系统的闭
环控制。这是因为有一些汽车当燃料反馈控制系统不正常时，它的控制电脑(PCM)仍
然告诉解码器说系统是处在闭环控制状态。
在氧传感器平衡(O2FB)测试中第一步就是测量氧传感器的输出信号。这样做有几个原因，首先看原因，然后再看试验步骤。氧传感器工作在一个有关排气系统通过的极端恶劣的环境之中，一个不需加热的氧传感器寿命为30000至50000英哩，而加热氧传感器寿命比不加热氧感器延长寿命长20000英哩。
任何一种氧传感器的时效，都是慢慢地失去的，开始它的响应速度变慢，能够产
生的输出信号幅度变低，在失效的最后阶段，它产生一个不变化的信号或根本没有信
号输出，这时就会出现故障码，随后发动机检查灯或故障指示灯就亮了。除了由于使
用年限和行驶里程导致氧传感器正常的失效外，氧传感器还有可能因汽油中含铅或冷
却液中的硅胶腐蚀而导致提前失败，渗漏头垫破裂也使许多氧传感器失效。但是，使
氧传感器提前失效的首要原因是发动机在较浓的混合比状态下运行时所造成碳阻塞，
还有各种潜在原因都可能成为使氧传感器失效的祸首，例如燃油压力过高，喷油嘴坏
损或控制电脑传感器损坏以及操作不当等。
在把握一件事情的核心以前，为了检查时能稳妥一些，先暂停一下，讲一个问题，在诊断燃料反馈控制系统(FFCS)之前，经常被告之，应起动发动机直至它进入“闭环”状态。也有许多汽车修理文章也这样写到：“起动发动机在2500rpm下运转2-3分钟，直到氧传感器产生可变电压”，这恐怕是个误导。许多技术人员认为氧传感器自己会产生可变电压，而事实是发动机要在稳定的转速和负荷下氧传感器在读废气及由废气导致的电压信号，发动机控制电脑(PCM)通过喷油脉冲宽度变化或混合比控制命令来改变排气成份。
氧传感器安装在排气流中报告它的读数，它只是一个报告者。如果只是因为氧传
感器电压偏离，并不意味就必须更换氧传感器，这只是因为测试氧传感器只是O2FB
试验的第一步，如果排气的成份不变化，不管怎样“运转加热发动机”，氧传感器的电
压也不会变。
当诊断汽车时，如果发现氧传感器的输出电压不正常或根本不变，那可能有两个
原因，一个是由于氧传器本身的问题造成的，而不是对排气成份正确性测量的问题，
另一个可能是由于上流动系统故障造成的，而不是混合比改变的问题，这是因为上流
动系统中的一些部件有故障。
现在回到要接触到的事情的要害，“要害”就是氧传感器信号在燃料反馈控制系统中的地位，在汽车示波器的显示屏上，氧传感波形，就相当于医院手术室里的电起搏器(EKG)，事实上，在医院的急救室里，最主要的判断设备就是起搏器(EKG)，它所以看到病人脉搏的波形。汽车行驶能力和排放诊断的实际任务就是恢复汽车的脉搏(FFCS的脉搏)，而这个脉搏是就是氧传感器波形。观察传感器的波形能说明什么样的
燃料反馈控制系统是“进入活动”或“进入闭环”状态。
起动时，传感器输出电压达到450mV时开始进入浓和稀的循环。与医院的电起
搏器相似，氧传感器波形只有当氧传感器是好的时才是可信的，如果装在病人皮肤上
的电起搏器的传感器不好，那么实在不能相信它产生的波形，但是由于氧传感器所处
的环境要比电脉搏的传感器在卫生的病房里所处的环境差得多。所以在开始依靠氧传
感器工作之前，必须测试氧传感器本身，如果将氧传感器波形用于诊断目的，必须十
分确信它的精确性。如果用一个坏的氧传感器，那就会既不能进行有效地进行氧反馈
常用压力传感器原理分析 振膜式谐振压力传感器 振膜式压力传感器结构如图(a)所示。振膜为一个平膜片，且与环形壳体做成整体结构，它和基座构成密封的压力测量室，被测压力 p经过导压管进入压力测量室内。参考压力室可以通大气用于测量表压，也可以抽成真空测量绝压。装于基座顶部的电磁线圈作为激振源给膜片提供激振力，当激振 频率与膜片固有频率一致时，膜片产生谐振。没有压力时，膜片是平的，其谐振频率为 f0；当有压力作用时，膜片受力变形，其张紧力增加，则相应的谐振频率也随之增加，频率随压力变化且为单值函数关系。 在膜片上粘贴有应变片，它可以输出一个与谐振频率相同的信号。此信号经放大器放大后，再反馈给激振线圈以维持膜片的连续振动，构成一个闭环正反馈自激振荡系统。如图(b)所示 压电式压力传感器 某些电介质沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。当外力去掉后，它又会重新回到不带电 的状态，此现象称为“压电效应”。常用的压电材料有天然的压电晶体(如石英晶体)和压电陶瓷(如钛酸钡)两大类，它们的压电机理并不相同，压电陶瓷是人造 多晶体，压电常数比石英晶体高，但机械性能和稳定性不如石英晶体好。它们都具有较好特性，均是较理想的压电材料。 压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系： Q=kSp 式中 Q为电荷量；k为压电常数；S为作用面积；p为压力。通过测量电荷量可知被测压力大小。 图1为一种压电式压力传感器的结构示意图。压电元件夹于两个弹性膜片之间，压电元件的一个侧面与膜片接触并接地，另一侧面通过引线将电荷量引出。被测压力 均匀作用在膜片上，使压电元件受力而产生电荷。电荷量一般用电荷放大器或电压放大器放大，转换为电压或电流输出，输出信号与被测压力值相对应。 除在校准用的标准压力传感器或高精度压力传感器中采用石英晶体做压电元件外，一般压电式压力传感器的压电元件材料多为压电陶瓷，也有用高分子材料(如聚偏二氟乙稀)或复合材料的合成膜的。
宽带氧传感器的工作原理和常见故障的检查方法 发布时间: 2010-4-29 15:52 | 编辑: 汽车乐https://www.doczj.com/doc/0318883981.html, | 查看: 1067次来源: 网络 随着汽车尾气排放限值要求的不断提高，传统的开关型氧传感器已不能满足需要，取而代之的是控制精度更高的线性宽带氧传感器(Universal Exhaust Gas Oxygen Sensor，简称UEGO)。氧传感器闭环控制调节发动机燃烧室内的混合汽，以实现最佳的三元催化转换器运行，从而满足排放限值的要求。为此，氧传感器闭环控制的任务是确保废气空燃比始终处于催化转换器的最佳工作点。氧传感器闭环控制只改变所要喷射的燃油质量、燃烧室内的空气质量，也就是说汽缸充气和点火正时均不受影响，因此氧传感器是用来帮助确定废气中氧含量而反映实际工况中的空燃比。控制单元内的氧传感器闭环控制必须通过所提供的信号来对混合汽的成分做出相应调整，控制过程很大程度上取决于氧传感器的属性。 宽带氧传感器能够提供准确的空燃比反馈信号给ECU，从而ECU精确地控制喷油时间，使汽缸内混合汽浓度始终保持理论空燃比值。宽带氧传感器的使用提高了ECU的控制精度，最大限度地发挥了三元催化器的作用，优化了发动机的性能，并可节省大约15％的燃油消耗，更加有效地降低了有害气体的排放。 宽带氧传感器通过检测发动机尾气排放中的氧含量，并向电子控制单元(ECU)输送相应的电压信号，反映空气燃油混合比的稀浓。ECU根据氧传感器传送的实际混合汽浓稀反馈信号而相应调节喷油脉宽，使发动机运行在最佳空燃比(λ=1)状态，从而为催化转换器的尾气处理创造理想的条件。如果混合汽太浓(λ<1)，必须减少喷油量，如果混合汽太稀(λ>1)，则要增加喷油量。 现代汽车发动机管理系统中，安装在催化转换器前的宽带氧传感器，称作控制氧传感器，安装在三元催化器的上游位置，监测尾气中氧的浓度，并将信息反馈给控制单元，用于调节喷油量，从而实现发动机的闭环控制，改善发动机的燃烧性能并减少有害气体的排放。根据OBD-Ⅱ规定，现代汽车必须对三元催化转换器效率进行持续监控，为此配有诊断氧传感器，安装在催化转换器的下游端。通过比较催化转换器上游和下游的传感器信号，可以确定催化转换器的效率。主要原因是由于控制氧传感器因老化，其向ECU输送的电压信号曲线会发生偏移，诊断氧传感器会检测控制氧传感器是否仍然处于最佳工作状态，然后ECU 就可计算出矫正偏移所需的补偿量。 由于老化而造成工作性能变差的氧传感器，也会影响燃油经济性的指标。老化的氧传感器提供给DME的混合汽浓度信号存在误差，将使DME控制单元在可燃混合汽形成的控制产生偏差，而造成燃油消耗的增加。表1是博世公司所做的氧传感器对燃油经济性影响的明细表。 一、宽带型氧传感器的分类及基本构造 根据氧传感器的制造材料不同，宽带型氧传感器可分为以ZrO2为基体的固化电解质型和利用氧化物半导体电阻变化型两大类；根据传感器的结构不同，宽带型氧传感又可分为电池型、临界电流型及泵电池型。 宽带型氧传感器的基本控制原理就是以普通氧化锆型氧传感器为基础扩展而来。氧化锆型氧传感器有一特性，即当氧离子移动时会产生电动势。反之，若将电动势加在氧化锆组件上，即会造成氧离子的移动。根据此原理即可由发动机控制单元控制所想要的比例值。 构成宽带型氧传感器的组件有两个部分：一部分为感应室，另一部分是泵氧元。 感应室的一面与大气接触，而另一面是测试腔，通过扩散孔与排气接触，与普通氧化锆传感器一样，由于感应室两侧的氧含量不同而产生一个电动势。一般的氧化锆传感器将
温度传感器工作原理 1.引脚★ ●GND接地。 ●DQ为数字信号输入\输出端。 ●VDD为外接电源输入端（在寄生电源接线方式时接地） 2.与单片机的连接方式★ 单线数字温度传感器DS18B20与单片机连接电路非常简单，引脚1接地（GND），引脚3（VCC）接电源+5V，引脚2（DQ）接单片机输入\输出一个端口，电压+5V和信号线（DQ）之间接有一个4.7k的电阻。 由于每片DS18B20含有唯一的串行数据口，所以在一条总线上可以挂接多个DS18B20芯片。 外部供电方式单点测温电路如图★ 外部供电方式多点测温电路如图★ 3.DS18B20的性能特点 DS18B20温度传感器是美国DALLAS半导体公司最新推出的一种改进型智能温度传感器。与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现9~12位的数字值读数方式。DS18B20的性能特点如下： ●独特的单线接口仅需要一个端口引脚进行通信。 ●多个DS18B20可以并联在唯一的三线上，实现多点组网功能。 ●不需要外部器件。 ●在寄生电源方式下可由数据线供电，电压围为3.0~5.5V。 ●零待机功耗。
●温度以9~12位数字量读出 ●用户可定义的非易失性温度报警设置。 ●报警搜索命令识别并标识超过程序限定温度（温度报警条件）的器件。 ●负电压特性，电源极性接反时，温度计不会因发热而烧毁，只是不能正常工作。 4.部结构 .DS18B20采用3脚PR—35封装或8脚SOIC封装，其部结构框图★ 64位ＲＯＭ的位结构如图★◆。开始８位是产品类型的编号；接着是每个器件的唯一序号，共有４８位；最后８位是前面５６位的ＣＲＣ检验码，这也是多个DS18B20可以采用单线进行通信的原因。非易失性温度报警触发器ＴＨ和ＴＬ，可通过软件写入用户报警上下限数据。 MSB LSB MSB LSB MSB LSB DS18B20温度传感器的部存储器还包括一个高速暂存RAM和一个非易失性的可电擦除的E2PROM。 高速暂存RAM的结构为9字节的存储器，结构如图★。前2字节包含测得的温度信息。第3和4字节是TH和TL的拷贝，是易失的，每次上电复位时被刷新。第5字节为配置寄存器，其容用于确定温度值的数字转换分辨率，DS18B20工作时按此寄存器中的分辨率将温度转化为相应精度的数值。该字节各位的定义如图★，其中，低5位一直为1；TM是测试模式位，用于设置DS18B20在工作模式还是在测试模式，在DS18B20出厂时，该位被设置为0，用户不要去改动；R0和R1决定温度转化的精度位数，即用来设置分辨率，其定义方法见表★ 高速暂存RAM的第6、7、8字节保留未用，表现为全逻辑1。第9字节是前面所有8
(1) 1 dR d R dA A 四种压力传感器的基本工作原理及特点 一：电阻应变式传感器 1 1电阻应变式传感器定义 被测的动态压力作用在弹性敏感元件上， 使它产生变形，在其变形的部位粘 贴有电阻应变片，电阻应变片感受动态压力的变化，按这种原理设计的传感器称 为电阻应变式压力传感器。 1.2电阻应变式传感器的工作原理 电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片 箔式应变片是以厚度为0.002―― 0.008mm 的金属箔片作为敏感栅材料，，箔 栅宽度为0.003――0.008mm 。丝式应变片是由一根具有高电阻系数的电阻丝 （直 径0. 015--0. 05mm ），平行地排成栅形（一般2――40条），电阻值60――200 ?， 通常为 120 ?，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即 制成了纸基的电阻丝式应变片。测量时，用特制的胶水将金属电阻应变片粘贴于 待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时， 电阻片 也跟随变形。如下图所示。B 为栅宽，L 为基长。 I 绘式应吏片 b ）笹式应变片 材料的电阻变化率由下式决定:
式中; R—材料电阻2
3 —材料电阻率 由材料力学知识得; K —金属电阻应变片的敏感度系数 式中K 对于确定购金属材料在一定的范围内为一常数，将微分 dR 、dL 改写成增 量出、/L,可得 由式(2)可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形 而形应变值可由丝式应变片或箔式应变片测出，从而得到了 ZR 的变化，也就得 到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。 1.3电阻应变式传感器的分类及特点 「测低压用的膜片式压力传感器 常用的电阻应变式压力传感器包括彳测中压用的膜片一一应变筒式压力传感器 -测高压用 的应变筒式压力传感器 1.3.1膜片一一应变筒式压力传感器的特点 该传感器的特点是具有 较高的强度和抗冲击稳定性，具有优良的静态特性、 动态特性和较高的自震频率，可达30khz 以上，测量的上限压力可达到9.6mp a 。 适于测量高频脉动压力，又加上强制水冷却。也适于高温下的动态压力测量，如 火箭发动机的压力测量，内燃机、压气机等的压力测量。 1.3.2膜片式应变压力传咸器的特点 A 这种膜片式应变压力传感器不宜测量较大的压力，当变形大时，非线性 较大。但小压力测量中由于变形很小，非线性误差可小于 0.5%，同时又有较高 的灵敏度，因此在冲击波的测量中，国内外都用过这种膜片式压力传感器。 B 这种传感器与膜片一应变筒式压力传感器相比， 自振频率较低，因此在低dR "R [(1 2 ) C(1 2 )]
传感器及其工作原理 【三维目标】 1．知识与技能： （1）、了解什么是传感器，知道非电学量转化为电学量的技术意义； （2）、知道传感器中常见的三种敏感元件光敏电阻、热敏电阻和霍尔元件及其它们的工作原理。 （3）、了解传感器的应用。 2．过程与方法： 通过对实验的观察、思考和探究，让学生在了解传感器、熟悉传感器工作原理的同时，经历科学探究过程，学习科学研究方法，培养学生的观察能力、实践 能力和创新思维能力。 3．情感、态度与价值观 （1）、体会传感器在生活、生产、科技领域的种种益处，激发学生的学习兴趣，拓展学生的知识视野，并加强物理与STS的联系。 （2）、通过动手实验，培养学生实事求是的科学态度、团队合作精神和创新意识。【教学重点】：理解并掌握传感器的三种常见敏感元件的工作原理。 【教学难点】：分析并设计传感器的应用电路。 【教学方法】：实验、探究、讨论 【教学用具】：干簧管，磁铁，光敏电阻、热敏电阻演示仪、传感器简单应用实验盒、万用表。 【教学过程】 一、引入新课 准备知识：从上世纪八十年代起，国际上出现了“传感器热”，传感器在当今科技发展中有着十分重要的地位。本课的设计思路是通过对实验的观察、思考和探究，了解什么是传感器，传感器是如何将非电学量转换成电学量的，传感器在生产、生活中有哪些具体应用，为学生利用传感器制作简单的自控装置作一铺垫。教学时力避深奥的理论，侧重于联系实际，让学生感受传感器的巨大作用，进而提高学生的学习兴趣，培养学生热爱科学的情感和崇尚科学的精神。 今天我们生活中常用的电视、空调的遥控器是如何实现远距离操纵的？楼梯上的电灯如何能人来就开，人走就熄的？工业生产中所用的自动报警器、恒温烘箱是如何工作的？“非典”病毒肆虐华夏大地时，机场、车站、港口又是如何实现快速而准确的体温检测的？所有这些，都离不开一个核心，那就是本堂课将要学习的传感器。 二、新课教学 1．什么是传感器 演示实验1：如图1所示，小盒子的侧面露出一个小灯泡，盒外没有开关，当把磁铁放到盒子上面，灯泡就会发光，把磁铁移开，灯泡熄灭。
氧传感器的功能及工作原理 氧传感器的功能 测定发动机排气中氧气含量，确定汽油与空气是否完全燃烧。电子控制器根据这一信息实现以过量空气系数λ=1为目标的闭环控制，以确保三元催化转化器对排气中HC、CO和NOX三种污染物都有最大的转化效率。 工作原理 氧传感器的工作原理与干电池相似，传感器中的氧化锆元素起类似电解液的作用，其基本工作原理是：在一定条件下（高温和铂催化），利用氧化锆骨外两侧的氧浓度差，产生电位差，且浓度差越大，电位差越大。大气中氧的含量为21%，浓混合气燃烧后的废气实际上不含氧，稀混合气燃烧后生成的废气或因缺火产生的废气中含有较多的氧，但仍比大气中的氧少得多。 特点 抗铅；较少依赖于排气温度；起动后迅速进入闭环控制。 氧传感器的常见故障 氧传感器中毒 氧传感器中毒是经常出现的且较难防治的一种故障，尤其是经常使用含铅汽油的 汽车，即使是新的氧传感器，也只能工作几千公里。如果只是轻微的铅中毒，接着使 用一箱不含铅的汽油，就能消除氧传感器表面的铅，使其恢复正常工作。但往往由于 过高的排气温度，而使铅侵入其内部，阻碍了氧离子的扩散，使氧传感器失效，这时 就只能更换了。 积碳 由于发动机燃烧不好，在氧传感器表面形成积碳，或氧传感器内部进入了油污或 尘埃等沉积物，会阻碍或阻塞外部空气进入氧传感器内部，使氧传感器输出的信号失准，ECU不能及时地修正空燃比。产生积碳，主要表现为油耗上升，排放浓度明显增加。此时，若将沉积物清除，就会恢复正常工作。 氧传感器陶瓷碎裂 氧传感器的陶瓷硬而脆，用硬物敲击或用强烈气流吹洗，都可能使其碎裂而失效。因此，处理时要特别小心，发现问题及时更换。 加热器电阻丝烧断
压力传感器是压力检测系统中的重要组成部分,由各种压力敏感元件将被测压力信号转换成容易测量的电 信号作输出,给显示仪表显示压力值,或供控制和报警使用。 压力传感器的种类繁多，如压阻式压力传感器、应变式压力传感器、压电式压力传感器、电容式压力传感 器、压磁式压力传感器、谐振式压力传感器及差动变压器式压力传感器，光纤压力传感器等。 一、压阻式压力传感器 固体受力后电阻率发生变化的现象称为压阻效应。压阻式压力传感器是基于半导体材料(单晶硅)的压阻效应原理制成的传感器，就是利用集成电路工艺直接在硅平膜片上按一定晶向制成扩散压敏电阻，当硅膜片 受压时，膜片的变形将使扩散电阻的阻值发生变化。 压阻式具有极低的价格和较高的精度以及较好的线性特性。 1、压阻式压力传感器基本介绍 压阻式传感器有两种类型：一种是利用半导体材料的体电阻做成粘贴式应变片，称为半导体应变片，因此 应变片制成的传感器称为半导体应变式传感器，另一种是在半导体材料的基片上用集成电路工艺制成的扩 散电阻，以此扩散电阻的传感器称为扩散型压阻传感器。 半导体应变式传感器半导体应变式传感器的结构形式基本上与电阻应变片传感器相同，也是由弹性敏感元件等三部分组成，所不同的是应变片的敏感栅是用半导体材料制成。半导体应变片与金属应变片相比，最 突出的优点是它的体积小而灵敏高。它的灵敏系数比后者要大几十倍甚至上百倍，输出信号有时不必放大 即可直接进行测量记录。此外，半导体应变片横向效应非常小，蠕变和滞后也小，频率响应范围亦很宽， 从静态应变至高频动态应变都能测量。由于半导体集成化制造工艺的发展，用此技术与半导体应变片相结 合，可以直接制成各种小型和超小型半导体应变式传感器，使测量系统大为简化。但是半导体应变片也存 在着很大的缺点，它的电阻温度系统要比金属电阻变化大一个数量级，灵敏系数随温度变化较大它的应变 —电阻特性曲线性较大，它的电阻值和灵敏系数分散性较大，不利于选配组合电桥等等。 扩散型压阻式传感器扩散型压阻传感器的基片是半导体单晶硅。单晶硅是各向异性材料，取向不同时特性不一样。因此必须根据传感器受力变形情况来加工制作扩散硅敏感电阻膜片。 利用半导体压阻效应，可设计成多种类型传感器，其中压力传感器和加速度传感器为压阻式传感器的基本 型式。 硅压阻式压力传感器由外壳、硅膜片（硅杯）和引线等组成。硅膜片是核心部分，其外形状象杯故名硅杯，在硅膜上，用半导体工艺中的扩散掺杂法做成四个相等的电阻，经蒸镀金属电极及连线，接成惠斯登电桥 再用压焊法与外引线相连。膜片的一侧是和被测系数相连接的高压腔，另一侧是低压腔，通常和大气相连，也有做成真空的。当膜片两边存在压力差时，膜片发生变形，产生应力应变，从而使扩散电阻的电阻值发 生变化，电桥失去平衡，输出相对应的电压，其大小就反映了膜片所受压力差值。
氧传感器的功能及工作原理 来源：一大把汽车电子圈 氧传感器的功能 测定发动机排气中氧气含量，确定汽油与空气是否完全燃烧。电子控制器根据这一 信息实现以过量空气系数入=1为目标的闭环控制，以确保三元催化转化器对排气中H C、CO 和NOX 三种污染物都有最大的转化效率。 工作原理 氧传感器的工作原理与干电池相似，传感器中的氧化锆元素起类似电解液的作用，其基本工作原理是：在一定条件下（高温和铂催化），利用氧化锆骨外两侧的氧浓度差，产生电位差，且浓度差越大，电位差越大。大气中氧的含量为21% ，浓混合气燃烧后的废气实际上不含氧，稀混合气燃烧后生成的废气或因缺火产生的废气中含有较多的氧，但仍比大气中的氧少得多。 特点 抗铅；较少依赖于排气温度；起动后迅速进入闭环控制。 氧传感器的常见故障 氧传感器中毒 氧传感器中毒是经常出现的且较难防治的一种故障，尤其是经常使用含铅汽油的汽车，即使是新的氧传感器，也只能工作几千公里。如果只是轻微的铅中毒，接着使用一箱不含铅的汽油，就能消除氧传感器表面的铅，使其恢复正常工作。但往往由于过高的排气温度，而使铅侵入其内部，阻碍了氧离子的扩散，使氧传感器失效，这时就只能更换了。 积碳 由于发动机燃烧不好，在氧传感器表面形成积碳，或氧传感器内部进入了油污或尘埃等沉积物，会阻碍或阻塞外部空气进入氧传感器内部，使氧传感器输出的信号失准，ECU 不能及时地修正空燃比。产生积碳，主要表现为油耗上升，排放浓度明显增加。此时，若将沉积物清除，就会恢复正常工作。 氧传感器陶瓷碎裂 氧传感器的陶瓷硬而脆，用硬物敲击或用强烈气流吹洗，都可能使其碎裂而失效。因此，处理时要特别小心，发现问题及时更换。 加热器电阻丝烧断 对于加热型氧传感器，如果加热器电阻丝烧蚀，就很难使传感器达到正常的工作温度而失去作用。 氧传感器内部线路断脱
压力传感器 压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器，并广泛应用于各种工业自控环境，涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。 1、压阻式压力传感器原理与应用： 压阻式压力传感器是利用单晶硅材料的压阻效应和集成电路技术制成的传感器。压阻式传感器常用于压力、拉力、压力差和可以转变为力的变化的其他物理量（如液位、加速度、重量、应变、流量、真空度）的测量和控制。 压阻效应 当力作用于硅晶体时，晶体的晶格产生变形,使载流子从一个能谷向另一个能谷散射,引起载流子的迁移率发生变化，扰动了载流子纵向和横向的平均量，从而使硅的电阻率发生变化。这种变化随晶体的取向不同而异，因此硅的压阻效应与晶体的取向有关。硅的压阻效应不同于金属应变计，前者电阻随压力的变化主要取决于电阻率的变化，后者电阻的变化则主要取决于几何尺寸的变化（应变），而且前者的灵敏度比后者大50～100倍。 压阻式压力传感器结构 压阻式压力传感器采用集成工艺将电阻条集成在单晶硅膜片上,制成硅压阻芯片,并将此芯片的周边固定封装于外壳之内，引出电极引线。压阻式压力传感器又称为固态压力传感器，它不同于粘贴式应变计需通过弹性敏感元件间接感受外力，而是直接通过硅膜片感受被测压力的。硅膜片的一面是与被测压力连通的高压腔，另一面是与大气连通的低压腔。硅膜片一般设计成周边固支的圆形，直径与厚度比约为20～60。在圆形硅膜片(N型)定域扩散4条P杂质电阻条,并接成全桥，其中两条位于压应力区，另两条处于拉应力区，相对于膜片中心对称。硅柱形敏感元件也是在硅柱面某一晶面的一定方向上扩散制作电阻条，两条受拉应力的电阻条与另两条受压应力的电阻条构成全桥。
氧传感器到什么温度才工作分几种文字版氧传感器到什么温度才工作,分几种 氧传感器的作用 在使用三元催化转换器以减少排气污染的发动机上，氧传感器是必不可少的元件。由于混合气的空燃比一旦偏离理论空燃比，三元催化剂对CO、HC和NOx的净化能力将急剧下降，故在排气管中安装氧传感器，用以检测排气中氧的浓度，并向ECU发出反馈信号，再由ECU控制喷油器喷油量的增减，从而将混合气的空燃比控制在理论值附近。 电喷车为获得高排气净化率，降低排气中(CO)一氧化碳、(HC)碳氢化合物和(NOx)氮氧化合物成份，必须利用三元催化器。但为了能有效地使用三元催化器，必须精确地控制空燃比，使它始终接近理论空燃比。催化器通常装在排气歧管与消声器之间。氧传感器具有一种特性，在理论空燃比(14.7：1)附近它输出的电压有突变。这种特性被用来检测排气中氧气的浓度并反馈给电脑，以控制空燃比。当实际空燃比变高，在排气中氧气的浓度增加而氧传感器把混合气稀的状态(小电动势：O伏)通知ECU。当空燃比比理论空燃比低时，在排气中氧气的浓度降低，而氧传感器的状态(大电动势：1伏)通知(ECU)电脑。 ECU根据来自氧传感器的电动势差别判断空燃比的低或高，并相应地控制喷油持续的时间。但是，如氧传器有故障使输出的电动势不正常，(ECU)电脑就不能精确控制空燃比。所以氧传感器还能弥补由于机械及电喷系统其它件磨损而引起空燃比的误差。可以说是电喷系统中唯一有"智能"的传感器。 [编辑本段]氧传感器的组成 主氧传感器包括一根加热氧化锆元件的热棒，加热棒受(ECU)电脑控制，当空气进量小(排气温度低)电流流向加热棒加热传感器，使能精确检测氧气浓度。 在试管状态化锆元素(ZRO2)的内外两侧，设置有白金电极，为了保护白金电极，用陶瓷包覆电机外侧，内侧输入氧浓度高于大气，外侧输入的氧浓度低于汽车排出气体浓度。 应当指出采用三元催化器后，必须使用无铅汽油，否则三元催化器和氧传感器会很快失效。再注意，氧传感器在油门稳定，配制标准混合
电流传感器的工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
电流传感器工作原理 电流传感器是传感器的一种分类，其主要信号源是采集信号的电流大小！主要参数为其电流大小！检测方法一般是检测电流特性的器件，一般有电流表之类的！ 工作原理主要是霍尔效应原理. 一、以零磁通闭环产品原理为例: 1、当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式： IS* NS= IP*NP 其中，IS—副边电流； IP—原边电流； NP—原边线圈匝数； NS—副边线圈匝数； NP/NS—匝数比，一般取NP=1。 电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比， IS一般很小，只有10~400mA。如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。 2、传感器供电电压VA VA指电流传感器的供电电压，它必须在传感器所规定的范围内。超过此范围，传感器不能正常工作或可靠性降低，另外，传感器的供电电压VA又分为正极供电电压VA+和负极供电电压VA-。要注意单相供电的传感器，其供电电压VAmin是双相供电电压VAmin的2倍，所以其测量范围要相供高于双电的传感器。 3、测量范围Ipmax 测量范围指电流传感器可测量的最大电流值，测量范围一般高于标准额定值IPN。 二、电流传感器主要特性参数 1、标准额定值IPN和额定输出电流ISN
压力变送器的工作原理 压力变送器的工作原理 压力变送器主要由测压元件传感器（也称作压力传感器）、放大电路和支持结构件三类组成。它能将测压元件传感器测量到的气体、液体等物理压力参数变化转换成电信号(如4~20mA等)，以提供指示报警仪、记载仪、调理器等二次仪表进行显示、指示和调整。 压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转换为成4～20mA 信号输出。 压差变送器也称差压变送器，主要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等组成。它能将接收的气体、液体等压力差信号转变成标准的电流电压信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。 差压变送器根据测压范围可分成一般压力变送器（0.001MPa～20MPA）和微差压变送器（0～30kPa）两种。 差压变送器的测量原理是：流程压力和参考压力分别作用于集成硅压力敏感元件的两端，其差压使硅片变形（位移很小，仅μm级），以使硅片上用半导体技术制成的全动态惠斯登电桥在外部电流源驱动下输出正比于压力的mV级电压信号。由于硅材料的强性极佳，所以输出信号的线性度及变差指标均很高。工作时，压力变送器将被测物理量转换成mV级的 电压信号，并送往放大倍数很高而又可以互相抵消温度漂移的差动式放大器。放大后的信号经电压电流转换变换成相应的电流信号，再经过非线性校正，最后产生与输入压力成线性对应关系的标准电流电压信号。 压力传感器工作原理 压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用 1 、应变片压力传感器原理与应用 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式
江苏省淮阴中学06－07年度优秀教学案例 《传感器及其工作原理》的创新教学设计 王刚 教学依据 ①物理（新人教版）选修3－2第六章第1节《传感器及其工作原理》（P56－P60）； ②新物理课程标准（实验）. 教学流程图
教学目标1.知识与技能：①知道非电学量转换成电学量的技术意义；②通过实验，知道常见传感器的工作原理；③初步探究利用和设计简单的传感器. 2.过程与方法：①通过对实验的观察、思考和探究，让学生了解传感器、熟悉传感器工作原理；②让学生自己设计简单的传感器，经历科学探究过程，学习科学研究方法，培养学生的实践能力和创新思维能力. 3.情感态度与价值观：在理解传感器工作原理的基础上，通过自己设计简单的传感器，体验科技创新的乐趣，激发学习物理的兴趣. 重、难点 1.几种常见传感器的工作原理（演示实验）；2.学生自己设计简单的传感器. 教学策略 用几个有趣的传感器实验引入课题，激发学生探究传感器原理的兴趣.给出“传感器就是把非电学量转换为电学量”的概念之后，重点介绍光敏电阻、金属热电阻、热敏电阻.安排音乐茶杯和火警装置两个设计性问题让学生体会传感器的简单应用.结合电容、霍尔效应、电阻定律等知识让学生设计传感器，进一步深化传感器的工作原理.最后在对本节课总结的基础上，结合《思考与讨论》进行教学反馈. 教学程序 教学环节教学内容及师生互动设计情感与方法 一．课题的引入 二．什么是传感器？【演示实验1】干簧管控制电路的通断 如图，小盒子A的侧面露出一个小灯泡，盒外没有开 关，但是把磁铁B放到盒子上面，灯泡就会发光，把磁铁移 走，灯泡熄灭. 师问：盒子里有怎样的装置，才能实现这样的控制？ 生猜：（可以自由讨论，也可以请学生回答） 师生探究：打开盒子，用实物投影仪展示盒内的电路 图，了解元件“干簧管”的结构。探明原因：玻璃管内封入 两个软磁性材料制成的簧片。当磁铁靠近干簧管时，两个簧 片被磁化而接通，电路导通。所以，干簧管能起到开关的作 用。 师点拨：这个装置反过来还可以让我们通过灯泡的发 光情况，感知干簧管周围是否存在着磁场。 【演示实验2】声光控开关控制电路的通断 ①先在普通光照条件下， ②在把开关置于黑暗环境中。 师生总结：声光控开关 师：刚才的两个实验，都用了一种元件，这些元件能够 感受某些信息，通过它能实现电路的自动控制，这种元件有 一个专门的名称：传感器。什么是传感器呢？它能够感受诸 如力、温度、光、声、化学成分等非电学量，并能把它们按 照一定的规律转换为电压、电流等电学量，或转换为电路的 通断。我们把这种元件叫做传感器。它的优点是：把非电学 量转换为电学量以后，就可以很方便地进行测量、传输、处 理和控制了。 其实，传感器并不神秘。你家里可能就有很多的传感 器。请大家相互说说看，你家里，或者在你的生活当中，都 （演示实验1： 干簧管传感器） （干簧管的实 物及原理图） 学生对干簧 管并不熟悉，因 此才有了好奇。 声光控开关在 生活中很普及， 所以又有亲切 感

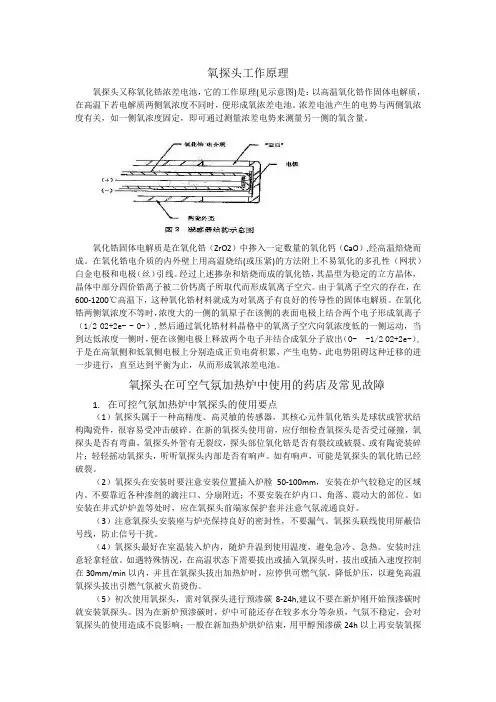

氧探头工作原理 氧探头又称氧化锆浓差电池，它的工作原理(见示意图)是：以高温氧化锆作固体电解质，在高温下若电解质两侧氧浓度不同时，便形成氧浓差电池。浓差电池产生的电势与两侧氧浓度有关，如一侧氧浓度固定，即可通过测量浓差电势来测量另一侧的氧含量。 氧化锆固体电解质是在氧化锆（ZrO2）中掺入一定数量的氧化钙（CaO）,经高温焙烧而成。在氧化锆电介质的内外壁上用高温烧结(或压紧)的方法附上不易氧化的多孔性（网状）白金电极和电极（丝）引线。经过上述掺杂和焙烧而成的氧化锆，其晶型为稳定的立方晶体，晶体中部分四价锆离子被二价钙离子所取代而形成氧离子空穴。由于氧离子空穴的存在，在600-1200℃高温下，这种氧化锆材料就成为对氧离子有良好的传导性的固体电解质。在氧化锆两侧氧浓度不等时，浓度大的一侧的氧原子在该侧的表面电极上结合两个电子形成氧离子（1/2 O2+2e- - O-）,然后通过氧化锆材料晶格中的氧离子空穴向氧浓度低的一侧运动，当到达低浓度一侧时，便在该侧电极上释放两个电子并结合成氧分子放出（O- -1/2 O2+2e-）,于是在高氧侧和低氧侧电极上分别造成正负电荷积累，产生电势，此电势阻碍这种迁移的进一步进行，直至达到平衡为止，从而形成氧浓差电池。 氧探头在可空气氛加热炉中使用的药店及常见故障 1.在可控气氛加热炉中氧探头的使用要点 （1）氧探头属于一种高精度、高灵敏的传感器，其核心元件氧化锆头是球状或管状结构陶瓷件，很容易受冲击破碎。在新的氧探头使用前，应仔细检查氧探头是否受过碰撞，氧探头是否有弯曲，氧探头外管有无裂纹，探头部位氧化锆是否有裂纹或破裂、或有陶瓷装碎片；轻轻摇动氧探头，听听氧探头内部是否有响声。如有响声，可能是氧探头的氧化锆已经破裂。 （2）氧探头在安装时要注意安装位置插入炉膛50-100mm，安装在炉气较稳定的区域内。不要靠近各种渗剂的滴注口、分扇附近；不要安装在炉内口、角落、震动大的部位。如安装在井式炉炉盖等处时，应在氧探头前端家保护套并注意气氛流通良好。 （3）注意氧探头安装座与炉壳保持良好的密封性，不要漏气。氧探头联线使用屏蔽信号线，防止信号干扰。 （4）氧探头最好在室温装入炉内，随炉升温到使用温度，避免急冷、急热。安装时注意轻拿轻放。如遇特殊情况，在高温状态下需要拔出或插入氧探头时，拔出或插入速度控制在30mm/min以内，并且在氧探头拔出加热炉时，应停供可燃气氛，降低炉压，以避免高温氧探头拔出引燃气氛被火苗烫伤。 （5）初次使用氧探头，需对氧探头进行预渗碳8-24h,建议不要在新炉刚开始预渗碳时就安装氧探头。因为在新炉预渗碳时，炉中可能还存在较多水分等杂质，气氛不稳定，会对氧探头的使用造成不良影响；一般在新加热炉烘炉结束，用甲醇预渗碳24h以上再安装氧探
