预应力管桩施工控制要点 ? 预应力管桩施工控制要点预应力混凝土管桩系指预应力高强混 凝土管桩(代号PHC)、预应力混凝土管桩(代号PC)和预应力混凝土薄壁管桩(代号PTC)。预应力砼管桩基础,因其在施工中具有低噪声、无污染、施工快等特点,在工程上越来越得到广泛应用。为了保证其施工质量,在预应力管桩的施工前和施工过程中,应对其进行控制。根据对预应力管桩施工监理工作的实践总结,特拟定预应力砼管桩基础监理要点,供监理工程师在工作中参考、使用。一、预应力砼管桩基础施工相关标准及技术规范 1、建筑桩基技术规范 JGJ94-94; 2、建筑工程施工质量验收统一标准GB50300-2001; 3、建筑地基与基础施工质量验收规范GB50202-2002; 4、砼结构工程施工质量验收规范GB50204-2002; 5、砼强度检验评定标准 GBJ107-87; 6、先张法预应力砼管桩GB13476-1999; 7、预应力混凝土管桩(图集)03SG409. 二、施工准备: 1、场地要求: 1)施工场地的动力供应,应与所选用的桩机机型、数量的动力需求相匹配,其供电电缆应完好,以确保其正常供电和安全用电。 2)施工场地已经平整,其场地坡度应在10%以内,并具有与选用的桩机机型相适应的地耐力,以确保在管桩施工时地面不致沉陷过大或桩机倾斜超限,影响预应力管桩的成桩质量。 3)施工场地下的旧建筑物基础、旧建筑物的砼地坪,在预应力管桩施工前,予以彻底清除。场地下不应有尚在使用的水、电、气管线。 4)场地的边界与周边建(构)筑物的

距离,应满足桩机最小工作半径的要求,且对建(构)筑物应有相应的保护措施。 5)对施工场地的地貌,由施工单位复测,作好记录;监理人员应旁站监督,并对测量成果核查、确认。 2、桩机的选型及测量用仪器: 1)监理工程师应要求施工方提交进场设备报审表,并对选用设备认真核查。桩机的选型,一般按倍管桩极限承载力取值。桩机的压力表,应按要求检定,以确保夹桩及压力控制准确。按设计如需送桩,应按送桩深度及桩机机型,合理选择送桩杆的长度,并应考虑施工中可能的超深送桩。 2)建筑物控制点的测量,宜采用有红外线测距装置的全站仪施测,而桩位宜采用J2经纬仪及钢尺进行测量定位。控制桩顶标高的仪器,用水准仪监测即可。测量仪器应有相应的检定证明文件。 3、对施工单位组织机构及相关施工文件的审查:1)审查施工单位质量保证体系是否建立健全,管理人员是否到岗。 2)审查施工组织设计(施工技术方案)内容是否齐全,质量保证措施,工期保证措施和安全保证措施是否合理、可行,并对其进行审批。 3)核查其施工设备、劳力、材料及半成品是否进场,是否满足连续施工的需要。 4)审查开工条件是否具备,条件成熟时批准其开工。 4、对预应力管桩的质量监控: 1)检查管桩生产企业是否具有准予其生产预应力管桩的批准文件。 2)检查管桩砼的强度、钢筋力学性能、管桩的出厂合格证及管桩结构性能检测报告。 3)对预应力管桩在现场进行全数检查: a. 检查管桩的外观,有无蜂窝、露筋、裂缝;色感均匀、桩顶处无孔隙。 b. 对管桩尺寸进行检查:桩径(±5mm)、管壁厚度(±5mm)、桩尖中心线(<2mm)、顶面平整度(10mm)、

PHC预应力管桩施工方案

一、编制依据 1、先张法预应力混凝土管桩GB13476-1999 2、建筑地基基础施工质量验收规范GB50202-2002 3、先张法预应力混凝土管桩2002浙G22 4、建筑桩基技术规范JGJ94-94 5、设计图纸 二、工程概况及主要工程量 本工程位于XX地块,由XX投资建设,XX设计,XX勘察,XX承建。基础采用先张法预应力混凝土管桩,桩端持力层选择第③层粉质粘土层,桩尖进入第③层土≥2.0m,桩规格为PHC-500(100)AB,桩长48m,共88根桩,单桩竖向承载力特征值≥900KN。 三、准备工作 按照设计文件、业主和监理要求及实际施工条件,原材料配备及供给,保障体系、规章制度等均已就绪到位。 1、材料要求 材料进场后根据规范要求对管桩外观质量及尺寸进行检查,并向厂家索要相关合格证明文件、外加剂检验报告以及必要时的管桩力学性能检测报告等。 2、运输、起吊和堆放技术要求 1

PHC预应力管桩运输采用长挂车,桩的悬臂≤1.5m,并绑固、分层叠放错位布置。工地现场堆放在坚实的场地或垫木支承,堆高不超过5层。PHC预应力管桩装卸起吊采用两头钩吊法(≤10m)或两支点法(>10m)如图A,管桩施打前吊立吊点如图B。 3、施工现场准备: (1)现场静力压桩机调试完毕,压力表已标定合格,配备250kw发电机一台。 (2)原地表已整平完毕,并经监理工程师验收。在较软的场地中铺筑20cm碎石,保证桩机在施桩过程中不产生均匀沉降。由于静压桩桩机对施工场地要求较高,桩机及配重重量较大,为防止桩机下陷而造成桩身倾斜、桩机挤压对桩位的影响,影响施工质量及施工安全,对施工场地进行局部回填平整或铺垫整块钢板,采取必要的措施提高地基承载力,使其达到静压桩施工要求。 (3)现场测量、放样及PHC预应力管桩已定位并准备就绪。 2、现投入的施工机械及检测仪器设备 (1)主要施工设备列表如下,各种设备经调试运转正常。 23668 5C74 屴YX27687 6C27 氧35108 8924 褤}21520 5410 吐32514 7F02 缂 2

预应力管桩施工工艺标准

预应力管桩施工工 艺标准

预应力管桩施工工艺标准 1 适用范围 预应力管桩一般用作建筑的低承台桩基、软土地基处理,主要适用于人工填土、软土、粘性土、粉土、粉砂、细砂、中砂等土层地基, 持力层一般选为粗砂、砾砂、圆砾、风化岩,但不适用于石灰岩、含孤石和障碍物多、有坚硬夹层地基。 预应力管桩当前主要采用锤打法和静压法施工,锤打施工时震动剧烈,噪音大,挤土量大,会造成一定的环境污染和影响。压力桩法施工时无噪声、无振动、无冲击力、施工应力小,能够减小打桩振动对地基和临近建筑物的影响,桩顶不易损害,不易产生偏心,节约制桩材料和降低工程成本。本工艺标准主要针对静压法预应力管桩施工。

1-1 图1.1全液压式静力压桩机压桩示意图 2 主要应用标准和规范 2.0.1《先张法预应力混凝土管桩》GB 13476- /XG1- 2.0.2《公 路路基施工技术规范》JTG F10- 2.0.3《建筑地基基础设计规范》GB50007- 2.0.4《建筑桩基技术规范》JGJ94- 2.0.5《建筑基桩检测技术规范》JGJ 106- 2.0.6《建筑地基基础工程施工质量验收规范》GB 50202- 3 施工准备 3.1 技术准备 3.1.1项目技术部组织人员建立现场测量组,做好施工现场轴

线、高程控制桩的设置,复验甲方已施放的桩点。 3.1.2收集工程地质资料,绘制桩基施工平面图,编制桩基施工方案。 3.1.3组织项目经理部管理人员学习有关图集、图纸、施工规范、技术标准以及技术文件。 3.1.4项目总工程师参与技术交底,并由项目总工程师牵头,组织本工程图纸学习,审查工作,做好图纸会审、施工方案交底工作。 3.1.5根据图纸会审内容,在开工前完善施工组织设计的调整编制工作。 3.1.6编制科学、实际的施工计划、质量保证措施及检验计划。 3.1.7做好对班组的技术、安全交底工作。 3.2 机具准备 3.2.1成桩设备:采用静压桩机进行沉桩施工,根据设计荷载以及各地区的土质情况、试桩数据进行选择合适的桩机类型。 3.2.2 吊装运输设备:汽车吊、运输车。 3.2.3 接桩、截桩设备:电焊机、锯桩器。 3.2.4 测量设备:全站仪、经纬仪、水准仪、卷尺、游标卡尺等。 3.3 材料准备

预应力管桩技术规范标准[详]

预应力管桩技术要求 1. 总则 1.1适用规范 (1)《建筑工程施工质量验收统一标准》GB50300-2001 (2)《建筑地基基础设计规范》(GB50007-2002) (3)《建筑桩基技术规范》(JGJ94-94) (4)《施工质量标准强制性条文及其实施》 1.2 预应力管桩的质量和施工应符合设计和本规范的要求,如果本规范与国家相应规范不一致,以最严格的执行。 2. 材料 2.1预制钢筋混凝土桩:规格质量必须符合设计要求和施工规范的规定,并有 出厂合格证。 2.2投标方在投标时需明确桩的来源业主、业主代表、设计和监理单位有权去 制造厂实地考察确认。若所提供制造商的产品不能满足设计施工要求时,则应由中标施工单位另选制造商,直道甲方、业主代表、设计、监理满意为止。 2.3施工方所提供的预应力管桩的制造商一旦被选用,则应充分考虑桩的供应 与运输能力,不能以任何借口而影响桩的供应和影响施工进度。 2.4管桩的供应与验收,应在控制现场未下车前提供产品合格证书后,方可进 场。 2.5焊条(接桩用):型号、性能必须符合设计要求和有关标准的规定。 3. 施工机具: 3.1 2.3.1承包商应选用液压静力压桩机或柴油锤打桩机,打桩机的台数应 根据工期要求配备。 3.2 2.3.2对于采用的液压静力压桩机,其能够提供的最大压力不得低于

3200kN。同时考虑本地质条件可能含有流砂层和卵石层,部分桩需要穿 透流砂层或卵石层后才能进入持力层(强风化层),承包方应具备适当 增加配重的潜力,其费用包括在报价中。 3.3 2.3.3承包商应在进场时提供桩机的最近一次的、在有效期内的检测报 告原件,并随设备留置现场直到试桩工作结束。 3.4 2.3.4柴油锤打桩机的锤体重量、柴油机规格应根据桩基情况按有关规 范要求选用。 3.5 2.3.5应配备符合要求的、一定量的电焊机、全站议、经纬仪、水准仪 等辅助机具。 4. 测量放样 4.1桩基的轴线和标高均要求采用全站议和水准仪进行放样,放样后的轴线 和标高应请业主代表和监理单位进行复核批准才能进行下一步的工作。 桩基的轴线和高程的控制桩,应设置在不受打桩影响的地点,并应妥善 加以保护。 4.2根据轴线放出桩位线,用木橛或钢筋头钉好桩位,并用白灰作标志,以 便于施打。 4.3要选择和确定打桩机进出路线和打桩顺序,制定施工方案,作好技术交 底。 5工程量的计算 5.1桩的计算长度为从现有地面算起的桩的入土深度(不含桩点长度) 5.2桩的计算长度为从设计地面标高±0.00以下-1.0m算起,为桩的入土 深度。 5.3桩的计算长度为从桩设计顶标高算起的有效桩长。(不含桩尖)条件为 每一个承台的一根桩为试桩,桩长按实计算。 5.4所有断桩、无效桩、偏台桩及由此而引发的费用由施工单位负责。 5.5由于施工单位的施工不一致而引发的设计桩基承台的变化,所增加的费 用由施工单位负责。 5.6现暂定桩的有效桩长为14m/根,施工单位应根据地质勘察报告的地质

静压预应力管桩基础施工方案(南京机场)

南京机场工程 静 压 预 应 力 管 桩 基 础 施 工 方 案 编制: 审核: 审批: 湛江市第四建筑工程有限公司二〇一〇年十月二十日

一、工程概况 1.宝安中学新高中部二期工程—体育馆游泳池工程位于宝安区宝城20区大宝路广深高速入口处。 2.游泳池为21m×50m标准现浇钢筋混凝土结构游泳池。 3.基础工程采用预应力钢筋混凝土管桩16条,管桩的规格型号为:φ400×95A型桩,设计管桩的单桩承载力特征值为:φ400×95为:1500 KN,单桩抗拔力特征值取250kN,设计桩尖的埋深度约为 30 m,桩端进入强风化岩层。 4.φ400×95管桩采用钢板焊制十字刀型桩尖: d1368mm,h≥110mm,f≥18mm,t≥10mm。 二、工程地质情况简述: 根据工程地质勘察资料,本工程采用的管桩为摩擦端承桩,桩端支撑于强风化花岗岩层,桩持力层桩端阻力特征值q=4500Kpa,桩端进持力层2d,有效桩长>16m,同时使贯入度达到控制值。依据设计管桩桩端进入持力层深度要求。在施工静压沉桩过程中控制管桩的压入深度及压桩过程的终压值,预控静压管桩的施工质量使静压管桩桩尖进入设计要求的持力层,达到终压值的控制要求。 三、施工方案的编制依据: 1.业主方提供的本工程设计图纸、地质勘察报告及有关技术文件。2.国家及地方政府颁发的现行标准、规程、规范及相关规定文件。 (1)《建筑桩基技术规范》(JGJ94-94); (2)《预应力混凝土管桩基础技术规程》(GBJ/T15-22-98)。 3.静力压桩机(ZYJB900型)主要技术参数等及静压法施工技术资料。

四、施工方法及技术措施: 1、施工准备: (1)组织有关工程技术人员认真地阅读、学习、理解和领会图纸的设计意图,组织资料参加图纸会审会议,解决设计图纸中的难点、 疑点。通过图纸会审进一步了解设计意图,明确技术标准,编制 相对应的施工技术措施及工程施工计划。 (2)施工现场整理:清理施工现场作业区内的障碍物,进行钎探将在桩位置范围内探明地下情况,对旧基础、弧石等障碍物清除或采 取其它措施处理。同时对于业主方提供的场地内预埋的地下排水、 排污管道图纸进行标识,静压桩机进场施工时注意避开管井位置 以免损坏。 (3)施工测量放线:组织测量放线的工程技术人员按设计图纸将基础轴位控制线测放到地面上,通过复核检查测量放线准确无误后, 填表报验,请业主方、监理方等有关部门的工程技术人员到施工 现场进行检查验收,复核基准线和标高控制点。经复核检验无误 后,根据设计图纸的基础平面布置图测放基础轴线(中心线)定 出管桩位置点,打下木桩作红油漆标识点。 (4)施工前的交底:对于参与施工的各工种班组及施工管理人员进行有针对性的、详细的技术、质量、安全、文明施工、管理规定及 工期目标等方面进行交底,对工作责任、明确分工等方面必须有 书面记录,及时整理归档存查,资料的完整、记录的内容必须具 有可追溯性。 (5)机具设备进场验收:机具设备进场后,应报请业主方、监理方进

预应力混凝土管桩施工技术交底范文

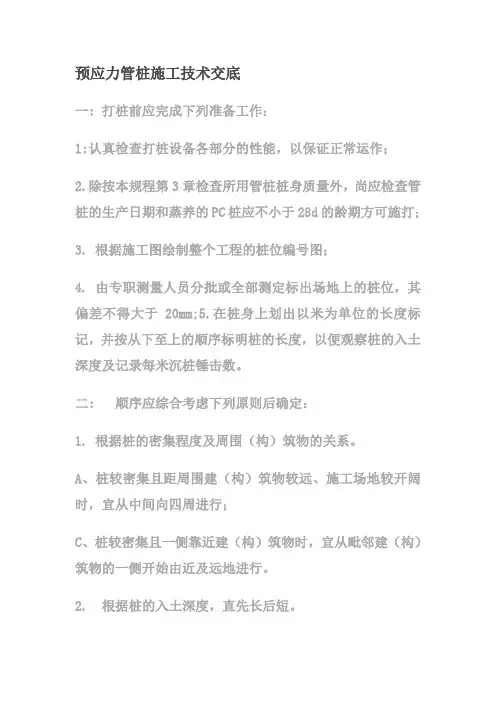

预应力混凝土管桩施工技术交底 一、打桩前应完成下列准备工作: 1.认真检查打桩设备各部分的性能,以保证正常运作; 2.除按本规程第3章检查所用管桩桩身质量外,尚应检查管桩的生 产日期和蒸养的PC桩应不小于28d的龄期方可施打; 3.根据施工图绘制整个工程的桩位编号图; 4.由专职测量人员分批或全部测定标出场地上的桩位,其偏差不得 大于20mm; 5.在桩身上划出以米为单位的长度标记,并按从下至上的顺序标明 桩的长度,以便观察桩的入土深度及记录每米沉桩锤击数。 二、顺序应综合考虑下列原则后确定: 1. 根据桩的密集程度及周围(构)筑物的关系。 A、桩较密集且距周围建(构)筑物较远、施工场地较开阔时,宜从中间向四周进行; B 、若桩较密集、场地狭长、两端距建(构)筑物较远时,宜从 中间向两端进行; C、桩较密集且一侧靠近建(构)筑物时,宜从毗邻建(构) 筑物的一侧开始由近及远地进行。 2.根据桩的入土深度,直先长后短。 A、据管桩的规格,宜先大后小。 B、据高层建筑塔楼(高层)与裙房(低层)的关系,宜先高后低。 三、桩的施打应符合下列规定:

1.第一节管桩起吊就位插入地面的垂直度偏差不得大于0.5%,并 宜用长条水准尺或其他测量仪器校正;必要时,宜拔出重插。2.管桩施打过程中,桩锤、桩帽和桩身的中心线应重合。当桩身倾 斜率超过0.8%时,应找出原因并设法纠正;当桩尖进入硬土层后,严禁用移动桩架等强行回扳的方法纠偏。 3.在较厚的粘土、粉质粘土层中施打管桩,不宜采用大流水打桩施 工法,宜将每根桩一次性连续打到底,尽量减少中间休歇时间,且尽可能避免在接近设计深度时进行接桩。 4.桩数多于30根的群桩基础应从中心位置向外施打,承台边缘桩 宜待承台内其他打完并重新测定桩位后再插桩施打。 5.打桩时应由专职记录员及时准确地填写管桩施工记录表,并经当 班监理人员(或建设单位代表)验证签名方可作为有效施工记录。 6.4.4焊接接桩应符合现行行业标准《建筑钢结构焊接规程》JGJ81的有关规定外,尚应符合下列规定: 1.当管桩需要接长时,其入土部分桩段的桩头宜高出地面0.5~ 1.0m. 2.下节桩的桩头处宜设导向箍以方便上节桩就位。接桩时上下节 桩段应保持顺直,错位偏差不宜大于2mm. 3.管桩对接前,上下端板表面应用铁刷子清刷干净,坡口处应刷 至露出金属光泽。 4.焊接时宜先在坡口圆周上对称点焊4~6点,待上下桩节固定后

预制桩基础工程施工设计方案

目录 第一章施工总体策划3第一节工程概况 5 第二节施工组织机构 5 第二章施工前期准备工作7 第一节技术准备工作7 第二节生产准备工作7 第三节劳动力准备8 第四节施工协调配合工作8 第五节地下管线勘测工作8 第六节交通组织方案8 第三章施工平面布置图9 第四章进度计划及保障措施11 第一节进度计划安排11 第二节工程进度的主要保证措施13 第五章资源需用量计划15 一、劳动力计划表15 二、主要材料进场计划15 三、机械计划15 第六章施工技术方案16 第七章质量目标设计25 第一节质量目标25 第二节质量保证体系25

第三节质量管理制度27 第八章安全生产措施30 第一节安全目标30 第二节组织机构30 第三节安全保证体系32 第四节施工安全控制体系33 第五节安全施工措施33 一、施工安全用电33 二、机械安全措施34 三、防火安全措施35 第六节制度保证35 一、落实安全生产责任制35 二、落实安全检查制度36 第九章文明施工及环保措施40 第一节文明施工及环保管理方针目标40 第二节环境保护组织机构及工作制度35 第三节现场布置、污染和废弃物管理措施35

编制依据 本方案根据工程施工图纸和岩土工程详细勘察报告,及国家有关建设工程的施工规定规程进行编制: 1、《先张法预应力钢筋混凝土方桩》GB13476-1999 2、《建筑地基基础施工及验收规程》(DBJ 15-201-91) 3、《预应力混凝土管桩基础技术规程》(DBJ/T15-22-98) 4、《建筑工程质量检验评定标准》(GBJ 301-88) 5、《建筑机械使用安全技术规程》(JGJ 33-2001) 6、《建设工程施工现场供用电安全规范(GB 50194-93) 7、《施工现场临时用电安全技术规范》(JGJ 46-88) 8、《建筑地基基础设计规范》DBJ5-31-2003-10 第一章施工总体策划 第一节工程概况 一、工程简介 混凝土预制管桩 基础工程,采用用锤击预应力混凝土方桩,单桩承载力为290KN,平均桩长约8.5米,总工程量450根,计划安排1台HD50型柴油锤击机进场施工。 二、现场情况 本工程位张掖市甘州区润泉湖公园旁,施工现场范围内外可通行运输材料车辆,水电接驳点位于施工现场边缘。

预应力混凝土管桩工程施工方案

预应力砼管桩工程 施 工 方 案 编制单位:南通四建集团有限公司 审核单位: 审批单位: 日期:二0一七年十一月

目录 1.编制依据 (3) 2.工程概况 (3) 2.1 工程名称........................................................... 2.2 工程地质分布情况 (3) 3.施工组织及部署 (4) 3.1 工程目标 (4) 3.2 项目经理部组织机构 (5) 3.3 施工准备 (5) 4.施工进度计划 (10) 5.劳动力计划 (11) 6.施工总平面布置 (12) 6.1 施工总平面布置依据 (12) 6.2 施工总平面图内容 (12) 7. 主要施工办法 (13) 施工工艺流程图 (13) 7.1试打桩 (13) 7.2测量放线 (13) 7.3沉桩 (14) 7.4焊接接桩 (15) 7.5送桩 (16) 7.6终止沉桩 (16) 7.7空孔处理 (16) 8.确保质量的技术组织措施 (17) 8.1管理措施 (17) 8.2技术措施: (17) 9.确保工期的技术组织措施 (19) 10.确保安全生产的技术组织措施措施 (20)

11. 确保文明施工的技术组织措施 (21) 12.相关附表: (23) 12.1 预应力管桩检验标准 (23) 12.2 桩位偏差检验标准 (24)

1.编制依据 1.1.长沙深国际综合物流港发展有限公司与南通四建集团有限公司签定的施工合同。1. 2.北京中核大地矿业勘查开发有限公司提供的《深国际长沙综合物流港一期工程拟建场地岩土工程详细勘察报告》。 1.3.建学建筑与工程设计所有限公司提供的桩基础平面图。 1.4.主要的国家或行业规范、标准、规程、图集、地方标准、法规图集。类别名称编号或文号如下:行标《建筑桩基技术规范》JGJ94-2008 行标《建筑施工安全检查标准》JGJ59-2016 行规《施工现场临时用电安装技术规范》JGJ46-2016 国标《建筑地基基础工程质量验收规范》GB50202-2015 国标《建筑工程施工质量验收统一标准》GB50300-2015 行标《建筑钢结构焊接规程》JGJ81-2011 国标《先张法预应力混凝土管桩》GB13476-2009 2、工程概况 2.1工程名称:深国际长沙综合物流港一期工程 子项:W1、办公楼地下室PHC-500-AB-100,其他釆用PHC-400-AB-95预应力砼管桩施工 2.2工程地点:湖南省长沙市开福区长沙金霞经济开发区内沙坪组团中青路、大安路西南角。 2.3工程地质分布情况: 参见《北京中核大地矿业勘查开发有限公司提供的《深国际长沙综合物流港一期工程拟建场地岩土工程详细勘察报告》 2.4地勘概况: 场地地貌为草地、稻田、水塘、水渠及低丘,原地貌高程在47~62m之间,库区间共钻孔

预应力混凝土管桩施工方案(最终版)

目录 1、编制依据 (1) 2、工程概况 (1) 2.1工程简介 (1) 2.2管桩设计概况 (1) 2.3地质情况 (1) 3、施工准备 (2) 3.1技术准备 (2) 3.2材料准备 (2) 3.3劳动组织准备 (2) 3.4施工现场准备 (3) 4、项目管理组织机构及人员配备 (3) 4.1项目管理组织机构 (3) 4.2人员组织 (4) 4.3机械设备 (4) 4.4测量、检测仪器 (4) 5施工进度计划、工期保证组织及技术措施 (5) 5.1施工进度计划 (5) 5.2保证工期的组织措施 (5) 5.3保证工期的技术措施 (6)

6、施工工艺及施工方法 (6) 6.1预应力管桩施工工艺流程 (6) 6.2管桩施工 (7) 6.3施工控制要点 (9) 7、质量管理体系、保证措施及验收标准 (10) 7.1质量管理体系 (10) 7.2质量保证措施 (13) 7.3质量验收标准 (14) 7.4突发情况 (15) 8、冬雨季施工措施 (16) 9、安全保障措施 (16) 9.1施工用电 (16) 9.2桩机安全要求 (17) 9.3吊车安全要求 (17) 9.4其他安全要求 (17) 10、环境保护及水土保证措施 (17) 10.1环保措施 (17) 10.2水土保持措施 (18)

1、编制依据 1.1新建郑州至周口至阜阳铁路工程施工图设计路基设计图纸(图号:郑阜施路通-01-26-29)及新建郑州至周口至阜阳铁路工程施工图设计路基设计通用图(图号:郑阜施路通-02-01-22); 1.2《铁路混凝土工程施工技术指南》(铁建设【2010】241号); 1.3《高速铁路路基工程施工技术规程》Q-CR9602-2015; 1.4《预应力混凝土管桩基础技术规程》; 1.5《预应力混凝土管桩》10SG409; 1.6《先张法预应力混凝土管桩》(GB13476-2009); 1.7《高速铁路路基工程施工质量验收标准》(TB10751-2010); 1.8《液压静力压桩机安全操作规程》; 1.9《铁路混凝土工程施工技术指南》(铁建设【2010】241号) 1.10《铁路混凝土结构耐久性设计规范》(TB10005-2010) 1.11《工业建筑防腐蚀设计规范》(GB50046-2008) 1.12《高速铁路路基工程施工技术规程》(Q/CR9602-2015) 2、工程概况 2.1工程简介 新建郑州至周口至阜阳铁路工程ZFZQ-02标段项目经理部三分部辖区起点里程为DK274+134.83,终点里程为商合杭DK187+687.32,管线全长为6km。其中区间路基DK277+317.41~DK277+681.04(长363.63m),郑阜DK277+681.04=商合杭DK182+920),区间路基DK182+920~DK182+950(长30m),站场路基DK182+950~185+200(长2250m),联络线路基DK185+200~DK185+326.560(长126.56m)路基全长为2.77km,其中该车站与商合杭场、规划阜淮城际场并站设置。 2.2管桩设计概况 阜阳西站段路基工点部分地段地基采用管桩加固。地基加固管桩21427根,共计管桩长度约64.4万延米。设计管桩型号PHC-AB-400(95),桩径规格为40cm,对应壁厚为9.5cm,按正方形布置,间距为2.4m,桩长12m、20m、25m、33m或35m,根据地质情况,现场采用静压法施工。 2.3地质情况

预应力管桩施工方案

二(连浩特)广(州)高速公路(粤境) 怀集至三水段第5合同段 预应力砼管桩试桩施工技术方案 编 号:5-002 湖南省郴州公路桥梁建设有限责任公司 怀集至三水段第五合同段项目经理部 二OO六年十一月三十日 预应力砼管桩施工方案及管桩试桩施工方案 一、概述: 1、预应力砼管桩施工标准 本合同段软基路段的构造物及桥头一定范围内,设计采用PHC-A300-70型预应力混凝土预制管桩处理。桩径30cm,壁厚7cm,混凝土抗压强度为C80,预应力≥5Mpa,单桩承载力≥600kn。方形布置,间距为 2~3m。 2、管料生产厂家的选择 我项目部经过比较,目前选择广东省中山市建华管桩有限公司为管桩供应厂家,有部分管桩已进场。 3、选定试桩位置等情况 按目前情况,试桩位置选定于K15+571.5圆管涵处。按设计图及地质图其下伏地层主要为淤泥质土、淤泥、砂土及透镜状亚粘土夹层。设

计砼管桩入土深度为26m,持力层为-21.86m ~ -23.66m间的砂土层(详见《工程地质 K15+571.5圆管涵静力触探试验资料 钻孔编 号:SJK81桩号:K15+565孔口标高:4.34 地层名称层底标 高(m) 层底深 度(m) 分层厚 度(m) 锥头阻 力 (MPa) 侧壁摩 阻力 (kPa) 摩阻 比 F(%) 承载力 (kPa) 压缩模 量 (MPa) 填土 3.440.90.9 2.01 5.710.281207.0砂土 1.04 3.3 2.4 1.06 5.920.56121 3.4淤泥质 土-0.16 4.5 1.20.44 6.16 1.4053 2.3砂土-4.568.9 4.4 2.1411.200.5285 5.4亚粘土-6.5610.9 2.00.8332.33 3.90100 3.6砂土-7.2611.60.7 1.119.770.8845 4.2亚粘土-8.1612.50.90.8539.80 4.68102 3.6淤泥-20.5624.912.40.3312.72 3.8540 1.9亚砂土-21.8626.2 1.3 2.5961.31 2.37138 6.7砂土-23.6628.0 1.8 6.4311.170.1729216.1砂土-25.9630.3 2.3 1.12 6.080.5450 3.6淤泥质 土-30.8635.2 4.90.39 4.73 1.2147 2.2砂土-31.2635.60.4 3.8897.40 2.511959.4勘察报告》SJK81静力触探试验成果图)。 二、管桩试桩目的 1、选择合理的机具设备,对施工方案方法进行试验,以取得经验 数据。 2、根据桩的单桩设计承载力以及设计桩长,进行合理配桩。 3、用打桩公式估计理论贯入度“e”,按理论贯入度“e”完成最后10 击收锤。对已完成的管桩进行PDA承载力检测,以修正理论贯入度值为标准贯入度值。即确定了收锤标准。 4、在涵基础下、两侧过渡段共选三根管桩进行静载试验,对比验证 PDA

静压桩安全技术交底

工程名称沧州市游泳馆施工单位沧州市建全岩土工程有限公司施工部位沧州市游泳馆桩基工程施工内容预应力混凝土管桩施工 一般性内容交底内容: 1、压桩机作业区内应无高压线路。作业区应有明显标志或围栏,非工作人员不得进入。压桩过程中,操作人员必须在距离桩中心5m以外监视。 2、机组人员作登高检查或维修时,必须系安全带;工具和其他物件应放在工具包内,高空人员不得向下随意抛物。 3、压桩机安装地点应按施工要求进行先期处理,应平整场地,地面应达到35kPa的平均地基承载力。 4、安装时,应控制好两个纵向行走机构的安装间距,使底盘平台能正确对位。 5、电源在导通时,应检查电源电压并使其保持在额定电压范围内。 6、各液压管路连接时,不得将管路强行弯曲。安装过程中,应防止液压油过多流损。 7、安装配重前,应对各紧固体进行检查,在紧固件未拧紧前不得进行配重安装。 8、安装完毕后,应对整机进行试运转,对吊桩用的起重机应进行满载试吊。 9、作业前应检查并确认各传动机构、齿轮箱、防护罩等良好,各部件连接牢固。 10、作业前应检查并确认起重机起升、变幅机构正常,吊具、钢丝绳、制动器等良好。 11、应检查并确认电缆表面无损伤,保护接地电阻符合规定,电源电压正常,旋转方向正确。 12、应检查并确认润滑油、液压油的油位符合规定,液压系统无泄漏,液压缸动作灵活。 13、冬季应清除机上积雪,工作平台应有防滑措施。 14、压桩作业时,应有统一指挥,压桩人员和吊桩人员应密切联系,相互配合。 15、当压桩机的电动机尚未正常运行前,不得进行压桩。 16、起重机吊桩进入夹持机构进行接桩或插桩作业中,应确认在压桩开始前吊钩已安全脱离桩体。 17、按桩时,上一节应提升350~400mm,此时,不得松开夹持板。 18、压桩时,应按桩机技术性能表作业,不得超载运行。操作时动作不应过猛,避免冲击。 19、顶升压桩机时,四个顶升缸应两个一组交替动作,每次行程不得起过100mm。当单个顶升缸动作时,行程不得超过50mm。 20、压桩时,非工作人员应离机10m以外。起重机的起重臂下,严禁站人。 21、压桩过程中,应保持桩的垂直度,如遇地下障碍物使桩产生倾斜时,不得采用压桩机行走的方法强行纠正,应先将桩拔起,待地下障碍物清除后,重新插桩。 22、当桩在压入过程中,夹持机构与桩测出现打滑时,不得任意提高液压缸压力,强行操作,而应找出打滑原因,排除故障后,方可继续进行。 23、当桩的贯入阻力太大,使桩不能压至标高时,不得任意增加配重。应保护液压元件和构件不受损坏。 24、当桩顶不能最后压到设计标高时,应将桩顶部分凿去,不得用桩机行走的方式,将桩强行推断。 25、当压桩引起周围土体隆起,影响桩机行走时,应将桩机前进方向隆起的土铲平,不得强行通过。 26、压桩机行走时,长、短船与水平坡度不得超过5°。纵向行走时,不得单向操作一个手柄,应两个手柄一起动作。 27、压桩机在顶升过程中,船形轨道不应压在已入土的单一桩顶上。 本表一式二份,交底人、被交底人各一份

预应力混凝土管桩施工工艺设计

预应力混凝土管桩施工工艺 1前言 预应力混凝土管桩是一种打入土中,横截面尺寸比其长度小得多的管状细长构件,管桩的上部与承台(梁)联结组成桩基础。 1.1 适用围 预应力混凝土管桩常用于以下情况: (1)当建筑物荷载过大,地基软弱,地下水位较高而采用明挖基础沉降量过大,建筑物又不允有较大沉降。 (2)当建筑物外地面有大面积堆载,使软弱地基产生较大变形;或当基础可能有不均匀沉降而对建筑物造成危害。 (3)当建筑物承受较大竖向荷载和水平荷载,对建筑物有特殊要求。 (4)当地表软土层较厚,不宜作基础持力层,或地基中有暗沟、深坑、古河道等情况。 (5)当建筑物地基中存在可能液化的土层 (6)在湿陷性黄土和膨胀土区域,地基的湿陷量或膨胀量较大时。 1.2使用特点 上部荷载通过桩基础传递给土层,它是深基础中常用的一种形式,能较好的适应各种软弱地质条件及荷载情况,具有承载力大,稳定性好,沉降值小等特点,并能采用机械化施工,大大提高了施工进度。对其自身,预应力混凝土管桩较大的减轻自重,从而节省材料增强其抗拉性能,一般情况下应采用工厂化预制,从而保证成品桩质量,同时具有施工灵活等特点。 2预应力混凝土管桩结构设计及质量检验 2.1结构设计 预应力钢筋混凝土管桩主要由具有生产资质的砼制品厂以先法并采用离心成型工艺制造,其外径主要有Φ400和Φ550mm两种,为了运输的便,厂制管桩的节长一般为8m和10m,也有4m 和6m视具体需要而定。桩的接头采用钢制法兰盘,桩尖系采用钢板卷焊而成,中填混凝土,桩尖留有Φ70mm的射水 2.1.1常见型号尺寸 2.1.2管桩截面力学性能

(1)管桩截面和桩尖。 管桩截面和桩尖示意图见图1。 图1 管桩截面和桩尖示意图 (2)管桩截面特性。 见表2。 项目 特征值 Φ400Φ550 壁厚80 壁厚90 壁厚80 壁厚100 截面面接A(cm2)804 877 1181 1414 配筋面积Ar(cm2)9.05 9.05 13.57 13.57 配筋率(%) 1.12 1.03 1.15 0.96 841 914 1237 1470 换算截面惯性矩I0(cm4)113.9 119.5 349.8 392.2 换算截面抵抗矩W0(cm4) 5.7 5.976 12.7 14.26 (3)材料强度。

预应力管桩施工方案

青岛三美电子有限公司新工厂桩基工程 施工方案 日 期: 编制人: 审核人: 批准人:

目录 一、编制依据 二、工程概况 三、施工总体部署 四、钢筋混凝土预制管桩施工方案 五、水泥搅拌桩施工方案 六、质量保证措施 七、安全保证措施 八、文明施工、环保及职业健康安全措施 九、工期保证措施 十、各种附表 1

一、编制依据 1、施工图纸、答疑等设计文件。 2、本工程现场踏勘。 3、《混凝土预应力管桩》10G409、《建筑基桩技术规范》JGJ94-2008、《建筑基桩检测技术规范》JGJ106-2003、等国家、建筑行业现行标准及规范。 二、工程概况 1、工程简介 本工程为青岛三美电子有限公司新工厂工程,位于青岛西海岸出口加工区内,施工范围为二号馆、四号馆。 建设单位:青岛三美电子有限公司 设计单位:大连凯杰建筑设计院有限公司 监理单位:青岛海西工程监理有限公司 施工单位:青岛金沙滩建设集团有限公司 建筑名称建筑面积 (m2) 建筑 层数 结构 形式 基础 形式 桩型数量 二号馆19468.88 三层框架管桩PHC500AB100-10 528根 四号馆4602.47 一层轻钢管桩PHC 400 AB 95-8 120根二号馆:管桩直径500mm,桩长10m,持力层为强风化岩,设计单桩承载力特征值700KN;四号馆:管桩直径400mm,桩长8m,设计单桩承载力 2

特征值400KN。采用锤击沉桩,桩机锤重3.5t,落距1.8—2.3m,冲击力约2500—3500 KN,最后贯入度不大于2-3cm/10击。桩抗渗等级为S10,掺入钢筋阻锈剂,钢筋保护层厚度不小于35mm,采用闭口型桩尖。 2、自然条件 现场已经整平,地势平坦。根据岩土工程勘察报告:①层素填土;②层淤泥质土;③-1层粉土;③层粉质粘土;④层粗砾砂;⑤层强风化岩。按照设计文件要求预应力管桩持力层为第五层强风化岩层。 三、施工总体部署 3.1施工管理目标 3.1.1施工质量目标:确保本桩基工程质量合格,一次性通过验收。 3.1.2工期目标:2011年11月22日—2012年1月17日,57天。 3.1.3安全生产目标:杜绝伤亡事故、设备及火灾事故。 3.1.4文明施工环境保护目标:争创现场标准化示范工地。 3.2沉桩总体流程安排: 二号馆:按照桩位平面布置图要求A轴—N轴之间,轴线长度96米,自N轴向A轴顺序施工。为了避免桩基施打时由于土体挤压产生不良影响,先施工管桩后,再穿插施工地面工程水泥搅拌桩。同理四号馆也按此顺序施工。 沉桩原则:为减少桩的侧向位移,选择合理的沉桩顺序,遵循“先深后浅,先里后外,对称施工”的原则。 四、钢筋混凝土预制管桩施工方案 3

预应力混凝土管桩施工技术交底

预应力混凝土管桩施工技术交底 预应力混凝土管桩施工技术交底2007-10-25 17:14:48| 分类:静压桩|举报|字号订阅一、打桩前应完成下列准备工作:1. 认真检查打桩设备各部分的性能,以保证正常运作;2. 除按本规程第3章检查所用管桩桩身质量外,尚应检查管桩的生产日期和蒸养的PC桩应不小于28d的龄期方可施打;3. 根据施工图绘制整个工程的桩位编号图;4. 由专职测量人员分批或全部测定标出场地上的桩位,其偏差不得大于20mm;5. 在桩身上划出以米为单位的长度标记,并按从下至上的顺序标明桩的长度,以便观察桩的入土深度及记录每米沉桩锤击数。二、顺序应综合考虑下列原则后确定:1. 根据桩的密集程度及周围(构)筑物的关系。A、桩较密集且距周围建(构)筑物较远、施工场地较开阔时,宜从中间向四周进行;B 、若桩较密集、场地狭长、两端距建(构)筑物较远时,宜从中间向两端进行;C、桩较密集且一侧靠近建(构)筑物时,宜从毗邻建(构)筑物的一侧开始由近及远地进行。2. 根据桩的入土深度,直先长后短。A、据管桩的规格,宜先大后小。B、据高层建筑塔楼(高层)与裙房(低层)的关系,宜先高后低。三、桩的施打应符合下列规定:1. 第一节管桩起吊就位插入

地面的垂直度偏差不得大于0.5%,并宜用长条水准尺或其他测量仪器校正;必要时,宜拔出重插。2. 管桩施打过程中,桩锤、桩帽和桩身的中心线应重合。当桩身倾斜率超过0.8%时,应找出原因并设法纠正;当桩尖进入硬土层后,严禁用移动桩架等强行回扳的方法纠偏。3. 在较厚的粘土、粉质粘土层中施打管桩,不宜采用大流水打桩施工法,宜将每根桩一次性连续打到底,尽量减少中间休歇时间,且尽可能避免在接近设计深度时进行接桩。4. 桩数多于30根的群桩基础应从中心位置向外施打,承台边缘桩宜待承台内其他打完并重新测定桩位后再插桩施打。5. 打桩时应由专职记录员及时准确地填写管桩施工记录表,并经当班监理人员(或建设单位代表)验证签名方可作为有效施工记录。6.4.4焊接接桩应符合现行行业标准《建筑钢结构焊接规程》JGJ81的有关规定外,尚应符合下列规定:1. 当管桩需要接长时,其入土部分桩段的桩头宜高出地面 0.5~1.0m.2. 下节桩的桩头处宜设导向箍以方便上节桩就位。接桩时上下节桩段应保持顺直,错位偏差不宜大于2mm.3. 管桩对接前,上下端板表面应用铁刷子清刷干净,坡口处应刷至露出金属光泽。4. 焊接时宜先在坡口圆周上对称点焊4~6点,待上下桩节固定后拆除导向箍再分层施焊,施焊宜由两个焊工对称进行。5. 焊接层数不得少于二层,内层焊渣必须清理干净后方能施焊外

预应力管桩施工工艺及方法

预应力管桩施工工艺及方法 1.1.1概述 本工程采用φ500-125-AB型预应力管桩,桩身抗裂弯矩144KN·m,桩身有效长度为9m、12m,管桩间距1000mm。 1.1.2工艺流程 1.1.3施工方法 测量定位放线:认真复核设计图纸及设计院交桩点位,必要时将坐标控制点、水准控制点按标准设置要求布设在施工现场,标准控制点数量满足施工需要及测量点间互相复核的需要即可,然后依据设计图纸精确算出尺寸关系或各桩位坐标,对桩位进行精确测放。 采用电子全站仪或经纬仪等测量工具建立建筑平面测量控制网,或者直接采用坐标定位方式放出桩位,并进行闭合测量程序进行复核;同时利用水准仪对场地标高进行抄平,然后反映到送桩器上,显示出送桩深度,做好桩顶标高控制工作。 桩位放出后,在中心采用30cm长Ф8钢筋或者竹筷插入土中,根据需要做好标识:钢筋(或竹筷)端头系上红布条或点上白灰,然后画出桩外皮轮廓线的圆周,便于对位、插桩。 1.1.4桩机就位 在对施工场地内的表层土质试压后,确保承载力满足静压机械施工及移动过程中不至于出现沉陷,对局部软土层可采用事先换填处理或采用整块钢板铺垫作业。

桩机进场后,检查各部件及仪表是否灵敏有效,确保设备运转安全、正常后,按照打桩顺序,移动调整桩机对位、调平、调直。 1.1.5管桩的验收、堆放、吊运及插桩 (1)管桩的进场验收 管桩进场后,按照《先张法预应力砼管桩》(GB13476-2009)的国家标准或各地区的地方标准对管桩的外观、桩径、长度、壁厚、桩身弯曲度、桩端头板的平整度、桩身强度以及桩身上的材料标识等按规范进行验收,并审查产品合格证明文件,把好材料进场验收关。根据设计及施工规范要求等级将不符合要求的管桩清退出场。 (2)管桩的堆放 现场管桩堆放场地应平整,采用软垫(木垫) 按二点法做相应支垫,且支撑点大致在同一水平面上,见下图。当管桩在场地内堆放时,不宜超过4层;当在桩位附近准备施工时宜单层放置,且必须设支垫。管桩堆放要按照不同型号、规格分类堆放,以免调运施工过程中发生差错。 管桩在现场堆放后,需要二次倒运时,易采用吊机及平板车配合操作。如场地条件不具备时,采用拖拽的方式,需要采用滚木或者对桩头端头板采取一定的保护措施,以免在硬化地面上滑动时磨损套箍及端头板。 二点支垫示意图 (3)管桩吊运及插桩 单根管桩吊运时可采用两头勾吊法,竖起时可采用单点法,见下图。管桩起吊运输过

预应力管桩基础施工方案

预应力混凝土管桩基础 施 工 方 案 湖南雄新建筑有限公司 二O一四年七月

施工组织设计(方案)报审表 工程名称:鑫路花园302002□□

本表一式三份:施工、监理、建设各一份 先张法预应力管桩基础 建设单位:炎陵福源地产开发有限责任公司 设计单位:湖南湘楚鸿飞建筑设计有限公司 地勘单位:湖南省地质工程勘察院 总包单位:湖南雄新建筑有限公司 监理单位:株洲市建设监理咨询有限责任公司工程地址:炎陵县汽车东站对面 编制单位:湖南雄新建筑有限公司 编制人:汤坤

目录 一、工程概况 0 二、场地工程地质概况 0 三、管桩基础依据 (1) (一)设计要求及编制依据 (1) (二)设计参数 (1) 四、施工准备 (1) 五、管桩工程量 (2) 六、施工路线 (2) 七、管桩施工工艺流程 (2) 八、打桩主要施工方法 (5) (一)预制管桩的调运、堆放与验收 (5) (二)施工机械的配备 (7) (三)管桩的焊接做法说明 (5) (四)打桩的控制 (6) 九、质量保证措施 (6) 十、质量技术要求 (9) (一)质量要求 (8) (二)技术要求 (8) 十一、施工安全保证措施................................................... . (10) 十二、安全生产措施................................................... .. (11) 十一、人员、机械设备配置及现场准备 (11) (一)人员配置 (11) (二)机械设备配置 (12) (三)现场准备工作: (12) 十二、本工程质量总目标 (11)

预应力管桩施工工艺标准

预应力管桩施工工艺标准 1 适用范围 预应力管桩一般用作建筑的低承台桩基、软土地基处理,主要适用于人工填土、软土、粘性土、粉土、粉砂、细砂、中砂等土层地基, 持力层一般选为粗砂、砾砂、圆砾、风化岩,但不适用于石灰岩、含孤石和障碍物多、有坚硬夹层地基。 预应力管桩目前主要采用锤打法和静压法施工,锤打施工时震动剧烈,噪音大,挤土量大,会造成一定的环境污染和影响。压力桩法施工时无噪声、无振动、无冲击力、施工应力小,可以减小打桩振动对地基和临近建筑物的影响,桩顶不易损害,不易产生偏心,节约制桩材料和降低工程成本。本工艺标准主要针对静压法预应力管桩施工。 图全液压式静力压桩机压桩示意图 2 主要应用标准和规范 2.0.1《先张法预应力混凝土管桩》GB 13476-2009/XG1-2014 2.0.2 《公路路基施工技术规范》JTG F10-2006 2.0.3《建筑地基基础设计规范》GB50007-2011 2.0.4《建筑桩基技术规范》JGJ94-2008 2.0.5《建筑基桩检测技术规范》JGJ 106-2014 2.0.6《建筑地基基础工程施工质量验收规范》GB 50202-2002 3 施工准备 技术准备 3.1.1项目技术部组织人员建立现场测量组,做好施工现场轴线、高程控制桩的设置,复验甲方已施放的桩点。 3.1.2收集工程地质资料,绘制桩基施工平面图,编制桩基施工方案。

3.1.3组织项目经理部管理人员学习有关图集、图纸、施工规范、技术标准以及技术文件。 3.1.4项目总工程师参与技术交底,并由项目总工程师牵头,组织本工程图纸学习,审查工作,做好图纸会审、施工方案交底工作。 3.1.5根据图纸会审内容,在开工前完善施工组织设计的调整编制工作。 3.1.6编制科学、实际的施工计划、质量保证措施及检验计划。 3.1.7做好对班组的技术、安全交底工作。 机具准备 3.2.1成桩设备:采用静压桩机进行沉桩施工,根据设计荷载以及各地区的土质情况、试桩数据进行选择合适的桩机类型。 3.2.2吊装运输设备:汽车吊、运输车。 3.2.3 接桩、截桩设备:电焊机、锯桩器。 3.2.4 测量设备:全站仪、经纬仪、水准仪、卷尺、游标卡尺等。 材料准备 3.3.1预制钢筋混凝土桩:规格质量必须符合设计要求和施工规范的规定,并有出厂合格证。 3.3.2管桩要达到设计强度的100%才能打桩。 3.3.3焊条(接桩用):型号、性能必须符合设计要求和有关标准的规定。 作业条件 3.4.1 现场三通一平完成,场地内地坪应碾压平整,保证可以承受静压桩机及桩起吊的重量,保证桩机移动和打桩时稳定垂直。 3.4.2对邻近原有建筑物和地下管线,应认真细致地查清结构和基础情况并会同有关单位研究采取适当的隔振、减振、防挤、监测和预加固措施。 3.4.3做好现场总平面的规划,修建现场临时道路和管桩的堆放场地,做到布局合理,规划有序。
