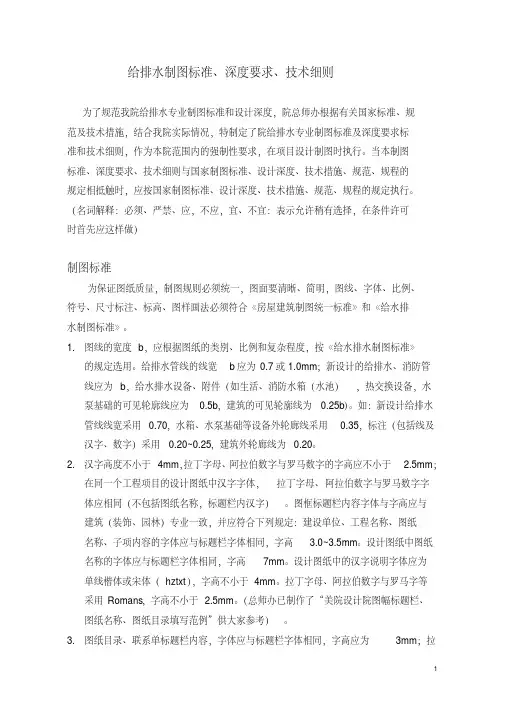

给排水制图标准、深度要求、技术细则
为了规范我院给排水专业制图标准和设计深度，院总师办根据有关国家标准、规范及技术措施，结合我院实际情况，特制定了院给排水专业制图标准及深度要求标准和技术细则，作为本院范围内的强制性要求，在项目设计制图时执行。当本制图标准、深度要求、技术细则与国家制图标准、设计深度、技术措施、规范、规程的规定相抵触时，应按国家制图标准、设计深度、技术措施、规范、规程的规定执行。（名词解释：必须、严禁、应，不应，宜、不宜：表示允许稍有选择，在条件许可时首先应这样做）
制图标准
为保证图纸质量，制图规则必须统一，图面要清晰、简明，图线、字体、比例、符号、尺寸标注、标高、图样画法必须符合《房屋建筑制图统一标准》和《给水排水制图标准》。
1.图线的宽度b，应根据图纸的类别、比例和复杂程度，按《给水排水制图标准》
的规定选用。给排水管线的线宽b应为0.7或1.0mm；新设计的给排水、消防管线应为b，给水排水设备、附件（如生活、消防水箱（水池），热交换设备，水泵基础的可见轮廓线应为0.5b，建筑的可见轮廓线为0.25b）。如：新设计给排水管线线宽采用0.70，水箱、水泵基础等设备外轮廊线采用0.35，标注（包括线及汉字、数字）采用0.20~0.25，建筑外轮廊线为0.20。
2.汉字高度不小于4mm，拉丁字母、阿拉伯数字与罗马数字的字高应不小于2.5mm；
在同一个工程项目的设计图纸中汉字字体，拉丁字母、阿拉伯数字与罗马数字字体应相同（不包括图纸名称，标题栏内汉字）。图框标题栏内容字体与字高应与建筑（装饰、园林）专业一致，并应符合下列规定：建设单位、工程名称、图纸名称、子项内容的字体应与标题栏字体相同，字高3.0~3.5mm。设计图纸中图纸名称的字体应与标题栏字体相同，字高7mm。设计图纸中的汉字说明字体应为单线楷体或宋体（hztxt），字高不小于4mm。拉丁字母、阿拉伯数字与罗马字等采用Romans，字高不小于2.5mm。（总师办已制作了“美院设计院图幅标题栏、图纸名称、图纸目录填写范例”供大家参考）。
3.图纸目录、联系单标题栏内容，字体应与标题栏字体相同，字高应为3mm；拉
丁字母、阿拉伯数字与罗马字等采用Romans，字高不小于2.5mm。
4.给排水管线用拼音字母来区分管线类型，且给水消防管线采用实线，排水管（包
括雨污废水管）采用虚线，线型为dashed，线型比例为（5~7）×出图比例。在一张图中只有一种管道时，管道可按取消管道类别化绘制；
5.图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；
标点符号应清楚正确。说明文字应通俗易懂，简明清晰；
6.在同一个工程项目的设计图纸中，图例、术语、绘图表示方法应一致（包括图纸
名称、标题栏内文字的字体应统一，包括平面图和系统图等）；
7.图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清
晰；
8.一个工程设计中，每个专业所使用的图纸，一般不应多于两种幅面，不含目录及
表格所采用的A4幅面，在同一个工程子项的设计图纸中，图纸规格应一致，如有困难时，不应超过2种规格；
9.每张图纸中幅面内的图样内容无论只有一个或多个图样，其图纸幅面内图样的充
满度庆达到80%以上；
10.装饰设计中给水排水、消火栓平面应在在装饰平面中绘制，自喷平面应在吊顶平
面中绘制。喷头布置与风口、灯具、烟感等的有机统一，符合美观要求。与本专业设计有关的家具、灯具、风口等以灰度线表示；
11.土建工程出图时，平面图中的家具等图层应关闭或以灰度线表示；混凝土柱、剪
力墙等应以灰度表示；装饰工程出图时，平面图中的家具等应用最细的线表示（0.1mm），混凝土柱、剪力墙等应以灰度表示；景观工程出图时，总平面图中的建筑物轮廓线、道路等线宽应为0.2 mm, 绿化、铺装等应以灰度线表示；。12.地下室汽车库喷头布置图应根据汽车停车位和梁布置图来设计。梁、风管、桥架
等应在图中以灰度线表示；
13.图纸名称应采用7mm高，比例应注写在图名的右侧，字的基线应取平；比例的
字高应比图名的字高小一号或二号；
14.全部设计内容表示在一张图纸上的图纸名称应为一层给排水平面图；只表示单项
或几项内容的应为给水排水消火栓平面图或自动喷水平面图或消防平面图（包括消火栓和自动喷水）。人防地下室设计图纸名称应为地下室平时给水排水、消火栓平面图和地下室战时（或人防）给排水平面图；
15.土建项目初步设计应提供给排水总平面图和管线综合图；送消防审查的应为包含
消防设计内容的给排水总平面图（施工图），确因时间紧或市政条件不具备，则应为包含消防设计内容的室外给水总平面图,且应达到施工图深度要求；
16.复杂或大型建筑推荐采用系统原理图画法。应严格按照图样中图纸和说明绘制。
图名应为给水（排水、热水、消火栓、自动喷水）系统原理图。卫生间、水泵房等应画平面放大图，名称应为给水（排水、热水、消火栓、自动喷水）轴测图；
17.一层（底层）给排水平面图中应标注室外地面相对标高；
18.住宅小区人工景观水体补充水应满足《住宅建筑规范》（全部条文为强制性条文，
必须严格执行）第4.4.3条规定：人工景观水体的补充水严禁使用自来水。可采用中水或从天然水体取水，且应在设计开始前与业主进行沟通。
19.图纸每次修改必须在图纸标题栏内“修改版次”处注明版本号，第一次修改为
A,第二次修改为B,以此类推, “图号”必须带版本号，如1A,1B。单张修改图纸须在图纸右下角注明修改原因及原图作废，整套图纸修改须在图纸说明第一项内注明修改原因及原图作废。
20.设有地下室的建筑，如其排出管和给水消防引入管需穿地下室混凝土墙，则其排
出管和引入管在地下室平面图中绘制，包括管线穿墙处定位尺寸、标高、管径和防水套管。一层卫生间给排水管线在一层平面图上表示，在地下室平面图中表示管线穿墙处定位尺寸、标高、管径和防水套管。
21.一个工程项目中仅有一张图纸时，可在图纸右上角画一高为20mm，长为120mm
的线与图柜组成一个矩形格，格内书写“全部水施图纸均在上页”（字高9mm）图鉴图号用“全”表示。
22.图纸目录、图例和设计说明可组成图纸首页，图幅规格以单体项目图幅定。图纸
目录放在图纸右上侧。
23.图纸中应只绘制本建筑项目使用的图例，设计说明不应包含与本建筑项目无关的
内容。
24.设计说明和图纸中均应采用法定计量单位。应以法定计量单位符号表示，如“m”，
“MPa等，且不得采用“汉字”与“符号”混用的方式。
25.施工图纸应包括设备和主要材料表。设备应为本单体建筑所用全部设备，如各类
泵组、热水锅炉（机组）、换热器冷却塔等，并注明详细规格、型号、技术参数和数量。它是定货的依据，故不可有遗漏。主要器材是指定货时对性能或技术参
数有特殊要求的器材，如室内消火栓、灭火器、喷洒头、特殊阀门（报警阀、温控阀、减压阀、止回阀、安全阀、泄压阀等）、水箱、紫外线消毒器、雨水斗、水表及卫生洁具等。对一般通用器材，如管材、普通阀（含止回阀）管件、附件（压力表、温度表、地漏、清扫口、检查口、通气帽）等，可在设计总说明中提出工作压力及型式的要求，而不必列入器材表中。
26.给排水平面图绘制的规定：
1）平面图上，防火分区的防火门、防火卷帘，应以文字或代号说明采用的形式或耐火时间等。如建筑专业绘制有带轴线关系统的防火分区示意图时，
本专业可在同层平面图中引用。
2）建筑各层应标注建筑路地面标高，首层（±0.000）还应标注室外地面相对标高。
3）各层平面的管道井及管道较多处应画平面放大图，并应尽量绘制在本层平面图内，以方便对照读图。
4）原则上各层平面图应分别绘制，如平面房间分隔和卫生间布置相同的楼层，可绘制标准层平面图，并注明层数及标高。
5）给水排水设备和管道与消防管道和设施可合并绘制在一张平面图上。若管道较多，不易表达清楚时，或当地有关部门有规定时，可分开绘制，但有
水消防管道、灭火器及洁净气体和泡沫等特殊消防管道等内容者应绘制在
同一张平面图上。
6）平面图中另有局部平面放大图的部位，如水泵房、热交换器间、水处理间、卫生间等，其平面可出示出设备器具和立管位置，其接管布置进入房间后
予以断开可不绘出，该部分应绘制引出线，并在索引线上面注明放大图所
在图号。
7）建筑给水排水平面图上的各种管道，应有平面定位尺寸；如有自动喷水灭火给水管道，还应有喷洒头的定位尺寸；对于不规则平面形状，标准准确
尺寸确有困难时，应在图中加“附注”说明喷洒头的定位原则。如有二次
装饰设计，则对喷头定位及与风口、灯们距离提出要求。
8）建筑给水排水平面图上的引入管、排出管、立管等编号，按从左到右、从上到下的顺序排列。同一立管偏置时，立管编号不变，但应在编号后加“，”
或“A”表示，如JL-1′或JL-1A。
27．平面放大图：
1）应有卫生器具和其他设施（如地漏、清扫口）的定位尺寸。
2）卫生间应有轴线及编号，且方向、地面标高等应与建筑平面图相一致。
3）轴测图应按比例绘制，且比例应与平面放大图相一致。
4）如为标准层卫生间采用相对本层楼板面相对高度的方式标注各种标高，所以表示楼层地面标高，如高于地面用h+x.xx表示，如低于地面用h-x.xx表
示。
28．管道和设备定位：
1）引入管、排出管以建筑轴线为基准进行定位；
2）建筑物内的设备和管道以建筑的墙面或轴线为基准进行定位；
3）总平面图中的管线和附属构筑物以建筑物外墙或道路中心线为基准进行定位。
设计文件编制深度
1．为保证设计文件的质量和完整性，各阶段设计文件编制深度必须满足《建筑工程设计文件编制深度规定》（2008年版）。
2．“住宅建筑规范”8.1.1规定：住宅应设室内给排水系统，故住宅给排水设计时，其给水管线至少应预留至厨房和卫生间，最好到位。
3．可参照下列图样编制：
1）民用建筑工程给水排水初步设计深度图样（05S902）；
2）民用建筑工程给水排水施工图设计深度图样（04S901）；
3）建筑场地园林景观设计深度及图样（06SJ805）；
4）防空地下室施功工图设计深度要求及图样（08FJ06）；
5）民用建筑工程室内施工图设计深度图样；（06SJ803）；
6）民用建筑工程总平面初步设计施工图设计深度图样（05J804）；
7）民用建筑工程设计互提资料深度及图样(05SS903)。
4．在施工图设计说明中必须有下列内容：
1）土建给排水施工图：建筑面积、层数、高度及建筑防火类别，给排水系统概况，主要技术指标，（如最高日用水量、平均时用水量、最大时用水
量最高时排水量，设计小时热水用水量及耗热量，循环冷却水量，消防
系统设计参数及消防总用水量等）；
2）装饰给排水施工图：装饰建筑的参数，包括层数、高度及建筑防火类别，消防设施情况，装饰设计设计范围，装饰设计有没有改变建筑的防火类
别；
3）室外给排水施工图：室外生活消防用水量、供水方式，污水量、雨水量，暴雨强度公式、设计重现期、径流系数等参数；如住宅小区或多个公共
建筑采用室内消防集中加压供水系统，则应说明其室内消防用水量、消
防水池、消防水箱容量及位置。
4）说明节水、节能、减排等技术措施。
5．计算书

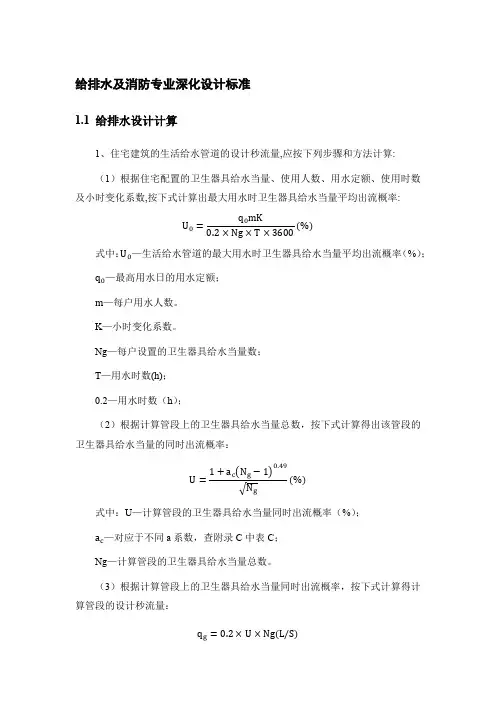

1）各类用水量及排水量（包括雨水和污水）计算；
2）有关的水力计算及热力计算；
3）设备选型（消防设备、加压供水设备、水表）及构筑物计算。
技术细则
一、给水
1，给水管上的止回阀保证管网最小压力或水箱最低水位（止回阀前应保证1m水柱）能开启，宜采用旋式和橡胶瓣止回阀。水系统方向自上而下的立管上，不能安装。2，生活、消防管材选用：
1）生活给水系统工作压力不大于1.0MPa时，采用衬塑焊接钢管，螺纹连接，管材规格见下表。工作压力大于1.0MPa且小于1.6MPa时，采用衬塑无缝钢管，沟槽式连接。
2）消防系统工作压力不大于1.2MPa时，采用热渡镀锌焊接普通钢管，管径DN ≤80时，螺纹连接；DN≥100时，沟槽式连接，管材规格见表一。工作压力大于1.2MPa时，采用浸镀锌焊接加厚钢管或无缝钢管，采用沟槽式连接（管径DN≥100）。加厚钢管管材规格见表二。
表一：普通钢管规格表
表二：加厚钢管规格表
3，水位控制：DN40及以下采用直接式（杠杆式）浮球阀，DN50及以上采用水力浮球阀（液压式控制阀），阀前应设闸阀（蝶阀）和Y型过滤器。浮球阀均须设两个。
4，减压阀、自动水位控制阀、浮球阀、进水总表、防污隔断阀前应设闸阀（蝶阀）和Y型过滤器，过滤器排污口应向下。
5，除供住宅（小区）生活贮水池（生活水箱）应采用消毒措施。可选择臭氧发生器，紫外线消毒和水箱自洁消毒器等。
6，单独设置的消防水箱、消防水池的进水管出口与溢流水位之间的空气间隙应大于出口管径的2.5倍，否则应设置倒流防止器。
7，给水系统附件设置：
1）设有减压阀的给水系统的立管顶端应设置自动排气阀；
2）间歇便用的给水管网，其管网未端和最高点宜设置自动排气阀；
3）住宅进户水表前宜设过滤器，引入管上宜设置不锈钢软接；
4）管网最低处应设置泄水阀；
5）给水管道上阀门的设置应满足使用要求，并应设置在易操作和方便检修的地方。暗设管道的阀门处应留有检修门，并保证检修的方便和安全。
8，倒流防止器的不得安装在可能冻结或被水淹没的场所，一般应高出地面300~500。9，居住建筑的泵房应符合下列规定（二次供水工程技术规程）：
1）不应毗邻起居室或卧室。宜设置在居住建筑之外或居住建筑的地下二层，当居住建筑首层为公建时，可设置在地下一层；
2）住宅泵房应独立设置，出入口应从公共通道直接进入；
3）住宅泵房应有可贸易结算的独立电源。
10，绿地浇（喷）灌系统中城镇给水管道严禁与河道等取水的供水管道直接连接。
二、排水
1，住宅卫生间、厨房地面可以不设地漏，如设，应采用密闭地漏。洗衣机部位地漏应采用防溢流和干涸的专用地漏。
2，住宅排水立管，如布置在靠近卧室相邻的内墙时，不应采用普通塑料管，而应采用橡胶圈柔性接口机制铸铁排水管、芯层发泡塑料排水管、内螺旋消音塑料排水管等。
3，公共卫生间清扫口位置宜隐蔽，不应设在通道上或进门口处。地漏位置应考虑用户在使用卫生器具时脚不能踩到地漏上。
4，住宅卫生间宜采用同层排水系统。宜采用降板方式：
（1）采用后排式坐便器，浴盆及淋浴房采用内置水封的排水附件，地漏采用内置水封的直埋式地漏，降板可为100mm；（2）降板300mm。
5，高层建筑排水管自底层检查口至室外排出管至检查井段采用柔性接口铸铁管。6，室内设置卫生器具处地面标高或地漏面标高低于室外检查井地面标高时，该卫生器具排水管不得直接接入室外检查井。
7，雨水口及汇水面低于室外地面标高时，比如汽车坡道上的雨水口、窗井内的雨水口等，收集的雨水应排入室内雨水集水池，采用水泵压力流系统排除。不得由重力流直接排入室外雨水检查井。
8，地漏不宜设在排水支管顶端，以防止卫生器具排放的固体杂物在卫生器具和地漏之间横支管内沉淀。合流制排水系统中，卫生间内地漏排水宜接入坐便器排水下游管道中，且连接支管宜与竖直方向成45°角安装。
9，设在室内等对化粪池位置有特殊卫生要求而又无法避开时应将化粪池通气管接出附近建筑物屋顶，高出2000。
10，住宅卫生间排水立管位置应考虑住户掩蔽且不影响卫生器具的安装使用。通气管不应穿越跃层室内楼梯。
11，住宅卫生间不应直接布置在下层住户的卧室、起居室和厨房的上层，并不宜布置在本套内的卧室、起居室和厨房的上层，如必须布置时，均应有防水、隔声和便于检修的措施，并避免支管穿楼板。
12，排水管道不得穿越卧室（包括立管和横支管），并不宜靠近与卧室相邻的内墙。13，排水管道不得食堂、饮食业厨房的主副食操作烹调的备餐、浴池、游泳池上方。
当受条件限制不能避免时，应采取防护措施，如：可在排水管下方设托板，托板横向因由翘起的边缘（即横断面呈槽形），纵向应与排水管有一致的坡度，末端有管道引至地漏或排水沟。
14，有关餐厅、厨房、食品贮藏、变配电室等设置位置的规定：
1）《民用建筑设计通则》（GB 50352—2005）
6．5．1 厕所、盥洗室、浴室应符合下列规定：
1 建筑物的厕所、盥洗室、浴室不应直接布置在餐厅、食品加工、食品贮存、
医药、医疗、变配电等有严格卫生要求或防水、防潮要求用房的上层；除本
套住宅外，住宅卫生间不应直接布置在下层的卧室、起居室、厨房和餐厅的
上层；
2）《旅馆建筑设计规范》JGJ62-90
3.2.3卫生间
四、卫生间不应设在餐厅、厨房、食品贮藏、变配电室等有严格卫生要求或
防潮要求用房的直接上层。
3）《民用建筑电气设计规范》
第4.2.1条，配变电所位置选择，应根据下列要求综合确定：
1．不应设在厕所、浴室、厨房或其它经常积水场所的正下方，且不宜与上述场所贴邻。如果贴邻，相邻隔墙应做无渗漏、无结露等防水处理。
4）《建筑给水排水设计规范》
3.2.11建筑物内的生活饮用水水池箱宜设在专用房间内，其上方的房间不应
有厕所、浴室、卫生间、厨房、浅层水处理间等。
4.3.4 排水管道不得穿越生活饮用水池部位的上方。
4.3.6 排水横管不得布置在食堂饮食业厨房的主副操作烹调备餐的上方。当
受条件限制不能避免时，应采取防护措施。
5）《技术措施》（给水排水）4.3.3建筑物的公用厕所、卫生间、浴室不应布置在餐厅、厨房、食品加工、食品贮存、变配电室、发电机房、电梯机房、水池、游泳池等有严格卫生要求或防潮要求用房的直接上层。
15，阳台洗衣机地漏可兼作阳台雨水排水，该排水应接入生活废水系统。
16，卫生间洗衣机专用地漏可兼作卫生间地面排水。
17，消防电梯排水井应设在消防电梯外，水位不应高于电梯井底，排水泵出水管上阀门应引出排水井外设置。、
18，地下汽车库可不设排水沟，可每隔40米设集水坑；两层地下汽车库的上层排水应单独设置，不应排入下层汽车库。
19，一般情况下应避免从高屋面往低屋面排水。
20，屋面反梁需要过水时，宜设过水孔，孔高度大于150，宽度大于250，如采用预埋管，应采用150。
21，每一汇水面积内的屋面或天沟一般不应少于两个落水口、两根立管。当面积不大时，也可采用一个落水口加以各溢流口，溢流口底的高出屋面150~250,并应挑出墙面不少于50,溢流口位置应不影响其下部使用，如影响行人。
22，厨房排水沟净高不小于200，凉菜间、裱花间、备餐、计提用餐分装等对清洁要求高的专间内不得设排水沟。
23，室外阀门井、电缆井应考虑雨水排放。
24，住宅厨房、卫生间排水立管和横干管等均应分开独立设置，接入室外检查井。
三、消防
1，地下汽车库建筑灭火器的配置按B类火灾中危险级配，最大保护距离12米，最小配置级别55B（选用MF/ABC4 2具）。
2，室内消火栓布置应注意：
1）室内消火栓应设在楼梯附近，走道等明显和易于取用的地点；栓前有1000×000的操作面
2）大房间或大空间消火栓应自先设置在疏散门的附近，不应布置在死角位置；
3）汽车库内消火栓的设置应不影响汽车的通行和车位的设置，且不影响消火栓的开启；
4）在按消火栓保护半径确定消火栓时，应按实际可通行的最短线路确定，消防水龙带应考虑折减；
5）汽车库的室内消火栓的保护半径不超过25米，间距不超过30米；
6）消防管网最高处应设置自动排气阀。
3，室外市政消火栓与如保护对象的距离在5~40米范围内，可计入室外消火栓的数
量内。
4，气体灭火系统，可在施工图纸中注明设置范围，可由有消防资质的专业公司深化设计及施工，但应对建筑、结构、电气、暖通提出设计要求：
1）防护区的划分，围护结构需承受的允许压强；
2）泄压口设置位置；
3）瓶组间面积、位置及地面承载重量（1000KG/m2）;
4）防护区自动报警系统及供电电源要求；
5）灭火后防护区应通风换气。
5，消防系统：按消防要求的确定，消防设施（包括水泵、水池、主干管），但喷头或消火栓的布置按具本建筑确定。
6，灭火器的设置：按建筑中的配置场所来确定灭火器的设置，按不同的危险等级或不同的灭火种类的场所作为一个计算和配置单元分别配置，宜与消火栓一同设置在组合式消防柜内。应设置在明显和便于取用的地点，且不得影响安全疏散。
7，当消防泵的最大出口压力超过1.0MPa时，其出水管上应设泄压阀，泄压阀的设定压力可为：室内消防系统工作压力+0.10MPa.
8，自动扶梯下喷头仅在底层设置、其余不设。
9，安装报警阀的地点应设排水设施、其排水管应大于配套试验阀口径的2倍。水力警铃排水宜引至报警阀处。
10，高层住宅地下自行车库和储藏间属经常有人停留或可燃物较多场所，应设自动喷水灭火系统。
11，防火卷帘：只有采用包括背火面温升作耐火极限判定条件的防火卷帘时，其耐火极限不低于3.00h,其卷帘两侧可不设自动喷水灭火系统保护，应在建筑图纸和给排水图纸中特别注明：采用特级防火卷帘，满足采用包括背火面温升作耐火极限判定条件的耐火极限不低于3.00h。
13，相邻消火栓应接自不同的消火栓立管。
14，当高位消防水箱的设置高度能保准最不利点喷头静水压力不低于0.10MPa时，自喷系统可不设稳压装置。
15，消防电梯前室内的消火栓不计入消火栓总数。
16，高层建筑地下人防口部凡平时作为疏散通道使用的，均应设喷头保护。
17，二类高层住宅下的商铺应设自动喷水灭火系统保护。
四、其他
1，消声及隔振：
1）住宅分户水表前宜设橡胶隔振过滤器。
2）水泵及供水设备隔振由设备供应商根据设备机组型号规格、转速、系统质量和安装位置、荷载值、频率比要求等因素选用隔振元件。型钢基座及隔振器由设备供应商配套提供，具体做法卧式泵见98S102，立式泵见95S8103。
3）水泵房内管道应采用弹性吊架或弹性托架和隔振支架，或在管道支架、托架、吊架上垫防震橡胶或防震器，防止管道震动噪声通过楼板或墙传递出去。
4）水泵应采用低噪声水泵，出水管上设多功能控制阀或缓闭、消声止回阀和可曲绕橡胶接头。
5）管道出泵房空楼板和墙处，管道外壁与洞口间填充玻璃纤维。
6）生活水箱进水管出水中上设消能筒，做法参见01SS105.40。
2，管道支（吊）架：
1）管道吊（托）架或管卡应固定在钢筋混凝土柱、梁墙板上，不可固定在非承重砖墙和多孔砖墙上，大口径管道和多管道共用支（吊）架采用预埋钢板或留洞，凿孔固定，其余均采用膨胀螺栓固定。（需由结构专业验算支（吊）架对楼板或钢结构所增加的荷载量）做法参照《室内管道支架及吊架》（03S402）。
2）水泵房内管道应采用弹簧吊架或橡胶、弹性吊架或弹性托架，或在管卡部位的管道四周热3mm厚橡胶层。
3）PVC-U排水管管卡及支（吊）架的设置参见《建筑排水用硬聚氯乙烯（PVC-U）管道安装》（96S406），立管底部转弯处应设去墩或固定支（吊）架。
4）钢管支（吊）加应按《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）相关规定施工。
5）自动喷水灭火系统管网支（吊）架，防晃支架应按《自动喷水灭火系统施工及验收规范》设置。
6）薄壁不锈钢热水管立管和横干管在变径、分支、穿越承重墙及楼板两侧、设备接管处、立管底部应设固定支（吊）架。两个固定支（吊）架间直线距离大于20米的管段中间增设不锈钢波纹管，固定和滑动支（吊）架的设置参见《建筑给水金属管道安装－薄壁不锈钢管》（04S407-2）的规定。
3，防腐及油漆：
1）在涂刷底漆前，应清除表面的灰尘、污后、锈斑、焊渣等物。涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂现象。
2）室内钢塑管刷银粉漆两道；消火栓管刷樟丹两道，红色调和漆两道；自动喷水管刷樟丹两道，红色黄环调和漆两道。
3）埋地钢塑管和镀锌管刷冷底子一道，石油沥青两道，外包玻璃布。
4）自行制作的钢制管道支（吊）架除锈后刷樟丹两道，灰色调和漆两道。如为不锈钢管或铜管应在管道与支架间加橡胶垫隔绝。
4，设备机房相关：
1）设备机房内设备上方（梁下）设固定吊钩（需由结构专业验算吊钩对梁所增加的荷载）
2）设备基础四周设小排水沟，与地沟连通，宽和深均为50。
5，民用建筑群（住宅小区）及厂区的室外给排水管网安装工程质量参照《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002执行；城镇公共设施和工业企业的室外给排水管道工程的施工及验收参照《给水排水管道工程施工及验收规范》GB50268-2008执行。
中国美术学院风景建筑设计研究院总师办

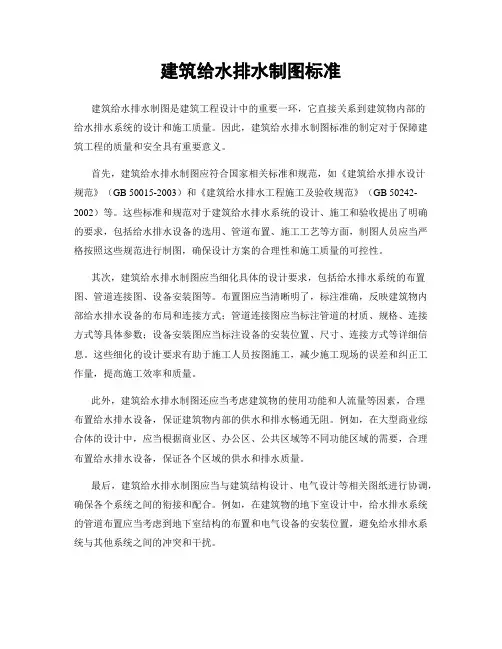

给水排水制图标准 GB/T 50106— 2001 主编部门：中华人民共和国建设部 批准部门：中华人民共和国建设部 施行日期：2002年3月1日 关于发布《房屋建筑制图统一标准》等六项国家标准的通知 建标[2001]220 号根据建设部《关于印发一九九八年工程建设国家标准制 定、修订计划（第二批）的通知》（建标[1998]244 号）的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T50001-2001 、《总图制图标准》GB/T 50103-2001 、《建筑制图标准》GB/T 50104-2001 、《建筑结构制图标准》GB/T50105-2001 、《给水排水制图标准》GB/T 50106-2001 和《暖通空调制图标准》GB/T 50114-2001 为国家标准，自2002 年3 月1 日起施行。原《房屋建筑制图统一标准》《总图制图标准》 GBJ103-87 、《建筑制图标准》GBJ104-87 、《建筑结构制图标准》GBJ105-87 、《给水排水制图标准》GBJ106-87 和《暖 GBJ1-86、 通空调制图标准》GBJ 114-88 同时废止。 本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国建设部 二oo一年十一月一日 前言 根据建设部建标[1998]244 号文件《关于印发一九九八年工程建设国家标准制订、修订计划（第二批）的通知》下达的任务，本标准编制组对《给水 排水制图标准》（GBJ 106-87）进行了修编。编制组首先参照1990 年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再 经函审和专家审查通过，使之具有较好的群众基础。 本标准的修编目的是： 一、与1990年以来发布实施的《技术制图》中相关的国家标准（包括ISOTC/10 的相关标准）在技术内容上协调一致。 二、充分考虑手工制图与计算机制图的各自特点，兼顾二者的需要和新的要求。 三、对不适合当前使用的或过时的图例、表达方式和制图规则进行了修改、删除或增补，使之更符合实际工作需要。 本标准为推荐性国家标准。 本标准由中国建筑标准设计研究所负责具体解释工作。在应用过程中如有需要修改或补充之处，请将意见或有关资料寄送该所西外车公庄大街19 号，邮编100044），以供修订时参考。（北京 本标准主编单位、参编单位和主要起草人： 主编单位：中国建筑标准设计研究所 参编单位：建设部建筑设计研究院 主要起草人：贾苇、杨世兴、车爱晶 1 总则 1.0.1 为了统一给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的 需要，制定本标准。 1.0.2 本标准适用于下列制图方式绘制的图样： 1 手工制图； 2 计算机制图。 1.0.3 本标准适用于给水排水专业的下列工程制图： 新建、改建、扩建工程的各阶段设计图、竣工图；总 平面设计图、竣工图；原有建筑物、构筑物、总平面 图的实测图；通用设计图、标准设计图。 1.0.4 给水排水专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》准的规 定。 （GB/T50001-2001）以及国家现行的有关强制性标 2 一般规定 图线 2.1.1图线的宽度b,应根据图纸的类别、比例和复杂程度，按《房屋建筑制图统一标准》中第条的规定选用。线宽b宜为或1.0mm 2.1.2 给水排水专业制图，常用的各种线型宜符合表的规定。
施工图制图深度要求 ◆环保工艺专业◆
环保工艺专业施工图设计制图深度要求【制图原则】 表明环保工艺设计意图 设计必须符合相关设计规范 必须满足处理排放标准及设计项目要求 在设计过程中避免与配套专业发生冲突，避免本专业以及与配套专业之间的错、漏、碰、缺 【设计制图顺序】 工艺计算书 工艺总说明（施工图设计说明）—工艺流程图—总平面图—总管网布置图—总高程图—单体设备布置图—单 体管道布置图—设备及管道材料表—其它—图纸目录 【图面要求】 图纸中不得出现异常文字和标注，避免出现文字错位、重叠、乱码等现象以及文字规格不统一等现象 标注必须齐全，避免与实际尺寸不符或有小数 避免出现漏画或有多余文字、尺寸线和多余画线等 图签中图名、图号、建设单位、工程名称、设计号、出图时间必须标明，必须采用院统一后的标准图框
附出图说明一并交给出图室，标明设备图、管道图等的线型、出图线宽要求 指北针 【施工图内容】 〖工艺总说明〗 书写必须符合标准格式，说明字高采用400-500㎜ 说明中各种数据应符合工艺设计方案，原始数据必须与合同或设计委托书相符合 必须标明设计界区范围以及分工 说明中应阐述本项工程的技术经济指标，包括污水站总占地面积，建筑形式，处理后达到的效果。 设备一览表中标明建、构筑物外形尺寸、材质、数量，设备型号、设计参数、规格，不得在图纸中标注厂家 注明工程的特殊要求，如地区差、介质特性要求等 〖工艺流程图〗 总体流程必须符合工艺要求，不得存在丢项等问题 各种构筑物、设备画图表示方法必须与所选择工艺一致，画出象形图 设备位号必须齐全（要求图面数量与实际数量一致） 管道代号必须齐全，管道标注必须与设计计算一致
1 总则 1.0.1 为了统一给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 本标准适用于下列制图方式绘制的图样： 1 手工制图； 2 计算机制图。 本标准适用于给水排水专业的下列工程制图： 1 新建、改建、扩建工程的各阶段设计图、竣工图； 2 总平面设计图、竣工图； 3 原有建筑物、构筑物、总平面图的实测图； 4 通用设计图、标准设计图。 给水排水专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标准的规定。 2 一般规定 图线 图线的宽度b，应根据图纸的类别、比例和复杂程度，按《房屋建筑制图统一标准》中第条的规定选用。线宽b宜为或1.0mm。 给水排水专业制图，常用的各种线型宜符合表的规定。 表线型 比例 2.2.1 给水排水专业制图常用的比例，宜符合表的规定。 表常用比例
2.2.2 在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例。 在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。 水处理流程图、水处理高程图和建筑给排水系统原理图均不按比例绘制。 标高 标高符号及一般标注方法应符合《房屋建筑制图统一标准》中第节的规定。 室内工程应标注相对标高；室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。 压力管道应标注管中心标高；沟渠和重力流管道宜标注沟(管)内底标高。 在下列部位应标注标高： 1 沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸(管径)点及交叉点； 2 压力流管道中的标高控制点； 3 管道穿外墙、剪力墙和构筑物的壁及底板等处； 4 不同水位线处； 5 构筑物和土建部分的相关标高。 标高的标注方法应符合下列规定： 1 平面图中，管道标高应按图的方式标注。 3 剖面图中，管道及水位的标高应按图2.3.5-3的方式标注。 4 轴测图中，管道标高应按图2.3.5-4的方式标注。
给排水制图标准、深度要求、技术细则 为了规范我院给排水专业制图标准和设计深度，院总师办根据有关国家标准、规范及技术措施，结合我院实际情况，特制定了院给排水专业制图标准及深度要求标准和技术细则，作为本院范围内的强制性要求，在项目设计制图时执行。当本制图标准、深度要求、技术细则与国家制图标准、设计深度、技术措施、规范、规程的规定相抵触时，应按国家制图标准、设计深度、技术措施、规范、规程的规定执行。（名词解释：必须、严禁、应，不应，宜、不宜：表示允许稍有选择，在条件许可时首先应这样做） 制图标准 为保证图纸质量，制图规则必须统一，图面要清晰、简明，图线、字体、比例、符号、尺寸标注、标高、图样画法必须符合《房屋建筑制图统一标准》和《给水排水制图标准》。 1.图线的宽度b，应根据图纸的类别、比例和复杂程度，按《给水排水制图标准》 的规定选用。给排水管线的线宽b应为0.7或1.0mm；新设计的给排水、消防管线应为b，给水排水设备、附件（如生活、消防水箱（水池），热交换设备，水泵基础的可见轮廓线应为0.5b，建筑的可见轮廓线为0.25b）。如：新设计给排水管线线宽采用0.70，水箱、水泵基础等设备外轮廊线采用0.35，标注（包括线及汉字、数字）采用0.20~0.25，建筑外轮廊线为0.20。 2.汉字高度不小于4mm，拉丁字母、阿拉伯数字与罗马数字的字高应不小于2.5mm； 在同一个工程项目的设计图纸中汉字字体，拉丁字母、阿拉伯数字与罗马数字字体应相同（不包括图纸名称，标题栏内汉字）。图框标题栏内容字体与字高应与建筑（装饰、园林）专业一致，并应符合下列规定：建设单位、工程名称、图纸名称、子项内容的字体应与标题栏字体相同，字高3.0~3.5mm。设计图纸中图纸名称的字体应与标题栏字体相同，字高7mm。设计图纸中的汉字说明字体应为单线楷体或宋体（hztxt），字高不小于4mm。拉丁字母、阿拉伯数字与罗马字等采用Romans，字高不小于2.5mm。（总师办已制作了“美院设计院图幅标题栏、图纸名称、图纸目录填写范例”供大家参考）。 3.图纸目录、联系单标题栏内容，字体应与标题栏字体相同，字高应为3mm；拉
二ΟΟ八年八月
1．前言 鉴于目前国家暂无环保制图标准，因此，环保系统水处理项目的设计须按《给水排水制图标准》（GB/T50106-2001）及《房屋建筑制图统一标准》（GB/T50001-2001）等标准中的有关规定执行（以下的“标准”就是指这两个标准）。 2．说明 根据环保设计的具体情况，对公司另有规定的特作以下说明。 此外，对目前设计中未能按标准中的某些规定执行的也列入其中，以示关注。 ⑴.关于图纸比例 ① 图纸比例按《给水排水制图标准》（GB/T50106-2001）第2.2条中规定执行。 ②“标准”中水处理厂 (站)平面图常用比例为1:500、1:200、1:100。 根据环保水处理站工艺比较复杂、设备比较多的特点，水处理站平面图宜选用1:100的比例（参见梅钢平面布置图）。 水处理厂按“标准”中规定的比例设计。 ③“标准”中水处理构筑物、设备间、泵房等平剖面图的比例为1:100、1:50、 1:40、1:30。 以上水处理设施的图纸需根据设计内容的复杂程度从上述标准中选择合适的比例，以图面布置紧凑，能表达清楚为宜，既保证图面质量，也履行了节约的原则。 ④“标准”第2.2.1条：建筑给排水轴测图比例为1:150、1:100、1:50。 “标准”第2.2.2条：在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。 环保项目设备较多，管路较复杂，布置较困难。因此，系统图(轴测图)可根据实际情况绘制，前提是把该表达的东西都表达清楚，图面要协调。 ⑵ 关于图幅 ① 图纸的幅面、图框尺寸、图纸加长规格等内容详见《房屋建筑制图统一标准》 （GB/T50001-2001）第2条。 “标准”第2.1.3条：图纸的短边一般不应加长，长边可加长，但应符合表2.1.3的规定
精品文档 1.1.1 给水排水规范采用的规范及标准 综合部分 1). 《城镇给水排水技术规范》(GB50788-2012) 2). 《给水排水管道工程施工及验收规范》(GB50268-2008) 3). 《镇规划标准》(GB50188-2007) 4). 《给水排水工程基本术语标准》(GB/T50125-2010) 5). 《城市工程管线综合规划规范》(GB50289-98) 6). 《给水排水工程管道结构设计规范》(GB50332-2002) 7). 《埋地钢质管道防腐保温层技术标准》（GB/T 50538—2010） 8). 《埋地钢质管道环氧煤沥青防腐层技术标准》（SY/T 0447-96） 9). 《室外给水排水和煤气热力工程抗震设计规范》 (GB50032-2003) 10).《给水排水工程顶管技术规程》(CECS246： 2008) 11).《建筑与市政降水工程技术规范》(JGJ/T111-98) 12).《市政工程勘察规范》(CJJ56-2012) 13).《市政公用工程设计文件编制深度规定》(2013 版) 14).《湖南省建筑设计院设计深度规定》（市政公用工程） （ HNJY-JS-2013-01） 15).《市政工程投资估算编制办法》(建标 [2007]164 号) 16).《给水排水工程砼构筑物变形缝设计规程》(CECS117:2000) 17).《浆体长距离管道输送工程设计规程》(CECS98:98) 18).《市政工程施工、养护及污水处理工人技术等级标准》 (CJJ18-88) 19).《游泳池和水上游乐池给水排水设计规程》(CECS14:2002) 20).《游泳池给水排水工程技术规程》(CJJ122-2008) 21).《给排水用软密封闸阀》(CJ/T216-2005) 22).《城镇环境卫生设施设置标准》(CJJ27-2005) 23).《城市规划编制办法实施细则》(2005) 24).《湖南省镇区（集镇）供排水工程专项规划设计技术导引》（ 2013 年） 25).《钢结构防腐涂装工艺标准》(508-1996) 26).《城市绿地设计规范》（GB50420-2007）

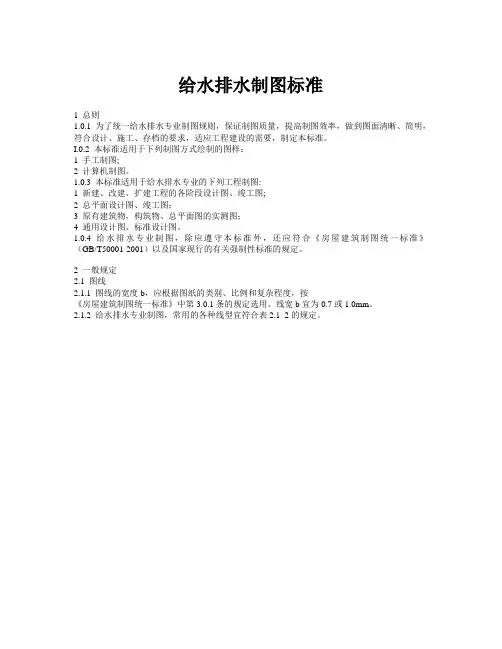

制图标准GB/T50106-2001 1 总则 1.0.1 为了统一给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 1.0.2 本标准适用于下列制图方式绘制的图样： 1 手工制图； 2 计算机制图。 1.0.3 本标准适用于给水排水专业的下列工程制图： 1 新建、改建、扩建工程的各阶段设计图、竣工图； 2 总平面设计图、竣工图； 3 原有建筑物、构筑物、总平面图的实测图； 4 通用设计图、标准设计图。 1.0.4 给水排水专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》 （GB/T50001—2001）以及国家现行的有关强制性标准的规定。 2 一般规定 2.1 图线 2.1.1 图线的宽度B，应根据图纸的类别、比例和复杂程度，按《房屋建筑制图统一标准》中第 3.0.1条的规定选用。线宽B宜为0.7或1.0mm。 2.1.2 给水排水专业制图，常用的各种线型宜符合表2.1.2的规定。
2.2 比例 2.2.1 给水排水专业制图常用的比例，宜符合表2.2.1的规定。 2.2.2 在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例。 2.2.3 在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。2.2.4 水处理流程图、水处理高程图和建筑给排水系统原理图均不按比例绘制。
2.3 标高 2.3.1 标高符号及一般标注方法应符合《房屋建筑制图统一标准》中第10.8节的规定。 2.3.2 室内工程应标注相对标高；室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。 2.3.3 压力管道应标注管中心标高；沟渠和重力流管道宜标注沟（管）内底标高。 2.3.4 在下列部位应标注标高： 1 沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸（管径）点及交叉点 2 压力流管道中的标高控制点； 3 管道穿外墙、剪力墙和构筑物的壁及底板等处； 4 不同水位线处； 5 构筑物和土建部分的相关标高。 2.3.5 标高的标注方法应符合下列规定： 1 平面图中，管道标高应按图2.3.5-1的方式标注。 2 平面图中，沟渠标高应按图2.3.5-2的方式标注。 3 剖面图中，管道及水位的标高应按图2.3.5-3的方式标注。 4 轴测图中，管道标高应按图2.3.5-4的方式标注。
设计工作内容及深度 2.1工程概况： 本项目为XX医院科技信息综合楼、XX市全科医生临床培养基地及地下停车库项目，位于绵阳市中心医院内。本项目已由XX市发展和改革委员会以XX发改社会【2013】679号、XX发改社会【2012】338号、XX发改投资【2013】640号批准建设，项目业主为XX市中心医院。本项目建设规模为：总建筑面积31000余平方米，含地下两层停车库、地上两栋多层建筑。 2.2 设计方案： 设计构思及目标：在满足基本建设需求的前提下，通过本项目的建设，将院内零散的建筑有机结合在一起，满足现代医院交通流线的要求。
2.3各阶段内容及深度2. 3.1初步设计阶段
方案文本得到当地规划部门批准，并收到政府各职能部门对该项目的审查意见书后，我院将开始初步设计时间的启动工作，并结合本阶段的工作内容深化工程造价控制措施。 A、内部启动与对外交流阶段 确定项目设计组人员，落实初步设计进度表。结合工程造价控制进行内部修改讨论会，形成一个修改意见书，与客户进行沟通，并结合客户的意见深化工程造价控制措施。 B、深化设计时间 根据书面修改意见书，进行工程造价控制的深化设计工作。此阶段要完成以下设计工作中的控制要点和辅助工作。 配合客户进行平面深化设计讨论，建筑专业对平面布置，结合前一阶段的经济性比较进一步确定建筑柱网；并根据建筑立面风格和客户需求，结合造价的控制对立面的设计和材料的选择进一步确定，形成书面设计依据。 进行结构选型的讨论会： 结构专业根据方案特点，进行优化设计，进行结构方案比较并做方案深化的计算分析，确定计算原则，经过经济比较后，最终提供结构选型报告，交与客户讨论。 地基处理方法及基础形成选型讨论会： 结构设计人员根据客户提供的地质初勘报告等相关资料，并经过方案深化计算，提出地基处理方法及基础选型方案的经济性比较后，提供两种以上的地基处理方法及基础选型方案，由公司组成结构专业技术负责人进行讨论，讨论结果交于客户，经客户出面，组成客户、设计、地质勘察部门和当地有关方面的专家共同会商，确定本工程的地基处理方案及基础形式，形成会议纪要，为工程提前开工打好基础工作。 新技术、新材料的使用做出书面可行性报告，并提供经济性比较结果。 进行给排水专业设计方案的讨论会： 配合客户确定水费的计费方法，并经过经济性比较后，配合室外给水设计、室外排水设计、室内给水、排水设计等设计系统，形成设计依据。 进行电气专业的设计讨论会： 配合客户确定电费的计费方法，并经过经济性比较后，进行供电设计、电力设计、照
景观工程设计文件编制深度规定目录 景观工程设计文件编制深度规定 (1) 目录 (1) 一、总则 (3) 二、方案设计 (3) 二、方案设计 (3) 2.1 方案设计文件包括内容 (3) 2.2 设计说明 (3) 2.2.1 设计依据及基础资料 (3) 2.2.2 场地概述 (4) 2.2.3 总平面设计 (4) 2.3设计图纸 (4) 2.3.1 场地现状图 (4) 2.3.2 总平面图 (5) 2.3.3 功能分区图 (5) 2.3.4 种植设计总平面 (5) 2.3.5主要景点放大平面图 (5) 2.3.6主要景点的立面剖面图或效果图 (5) 2.3.7景观建筑构筑物方案设计。 (5) 2.3.8 景观标识小品设施及灯具设计 (5) 2.3.7设备管网与场地外线衔接的必要文字说明或示意图。 (5) 三、初步设计 (6) 3.1 一般要求 (6) 3.1.1 初步设计文件包括内容 (6) 3.1.2 初步设计文件编制程序 (6) 3.2 设计总说明 (6) 3.2.1 园林景观专业 (6) 3.2.2 给水排水专业 (8) 3.2.3 电气专业 (9) 3.3 设计图纸 (9) 3.3.1 园林景观专业 (9) 1、总平面图 (9) 2、总分区索引图 (10) 3、总平面放线设计图 (10) 4、竖向布置图 (10) 5、总平面铺装索引图 (10) 6、水系放线图 (10) 7、道路放线图 (11) 8、分区平面图及索引图 (11) 9、分区放线平面图 (11) 10、分区竖向设计图 (11) 11、铺装设计图 (11)
12、种植平面图 (12) 13、水景设计图 (12) 14、园林景观建筑、小品设计图 (12) 3.3.2 给水排水专业 (12) 3.3.3 电气专业 (13) 3.3.4 图纸增减 (13) 四、施工图设计 (13) 4.1一般规定 (13) 4.1.1 施工设计文件需要满足的要求 (13) 4.1.2 总封面应标明以下内容 (13) 4.2 园林景观专业 (13) 4.2.1施工图阶段景观专业设计文件包括内容 (13) 4.2.2施工设计文件顺序 (14) 4.2.3图纸目录 (14) 4.2.4施工图设计说明 (14) 4.2.5.园林专业图纸内容 (15) 1、总平面图 (15) 2、总平面分区索引图 (15) 3、总平面放线设计图 (16) 4、总平面竖向布置图 (16) 5、总平面铺装索引图 (16) 6、种植设计图 (16) 7、水系放线图 (17) 8、道路放线图 (17) 9、分区平面图及索引图 (17) 9、分区放线平面图 (18) 10、分区竖向设计图 (18) 11、铺装详图 (18) 12、景观节点详图 (18) 13、其它详图 (19) （一）、水景详图 (19) （二）、铺装详图 (19) （三）、景观建筑、小品详图 (19) 4.2.6 图纸增减 (20) 4.3 结构专业 (20) 4.4 给水排水专业 (20) 4.5 电气专业 (21)
给水排水制图标准GB/T 50106—2001 主编部门：中华人民共和国建设部 批准部门：中华人民共和国建设部 施行日期：2002年3月1日 关于发布《房屋建筑制图统一标准》等六项国家标准的通知 建标[2001]220号 根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T50001-2001、《总图制图标准》GB/T 50103-2001、《建筑制图标准》GB/T 50104-2001、《建筑结构制图标准》GB/T50105-2001、《给水排水制图标准》GB/T 50106-2001和《暖通空调制图标准》GB/T 50114-2001为国家标准，自2002年3月1日起施行。原《房屋建筑制图统一标准》GBJ1-86、《总图制图标准》GBJ 103-87、《建筑制图标准》GBJ 104-87、《建筑结构制图标准》GBJ 105-87、《给水排水制图标准》GBJ 106-87和《暖通空调制图标准》GBJ 114-88同时废止。 本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国建设部 二○○一年十一月一日 前言 根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制订、修订计划(第二批)的通知》下达的任务，本标准编制组对《给水排水制图标准》(GBJ 106-87)进行了修编。编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。 本标准的修编目的是： 一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOTC/10的相关标准)在技术内容上协调一致。 二、充分考虑手工制图与计算机制图的各自特点，兼顾二者的需要和新的要求。 三、对不适合当前使用的或过时的图例、表达方式和制图规则进行了修改、删除或增补，使之更符合实际工作需要。 本标准为推荐性国家标准。 本标准由中国建筑标准设计研究所负责具体解释工作。在应用过程中如有需要修改或补充之处，请将意见或有关资料寄送该所(北京西外车公庄大街19号，邮编100044)，以供修订时参考。 本标准主编单位、参编单位和主要起草人： 主编单位：中国建筑标准设计研究所 参编单位：建设部建筑设计研究院 主要起草人：贾苇、杨世兴、车爱晶 1 总则 1.0.1 为了统一给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 1.0.2 本标准适用于下列制图方式绘制的图样： 1 手工制图； 2 计算机制图。 1.0.3 本标准适用于给水排水专业的下列工程制图： 1 新建、改建、扩建工程的各阶段设计图、竣工图； 2 总平面设计图、竣工图； 3 原有建筑物、构筑物、总平面图的实测图； 4 通用设计图、标准设计图。 1.0.4 给水排水专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》(GB/T50001-2001)以及国家现行的有关强制性标准的规定。 2 一般规定 2.1 图线 2.1.1 图线的宽度b，应根据图纸的类别、比例和复杂程度，按《房屋建筑制图统一标准》中第 3.0.1条的规定选用。线宽b宜为0.7或 1.0mm。
建筑施工图（初步设计）制图方法 一、制图原则 1.规范化：依据国家制图规范和制图深度要求制图； 2.适用性：用通用软件和通用命令，以便团队协作。 3.可修改性：运用标准图层设置和制图方法，以便修正。 4.高效率：将每一张图分为基本确定部分、经常修改部分、一次成图部分，分步骤的 绘图，每步骤尽量由向设计上级主管确认后进行下一步，以提高效率、节约时间。 二、总平面制图方法 （一）总平面图需要表达的内容 1.各项经济技术指标。 2.地块的区域位置图（根据需要绘制）。 3.地块的定位坐标。 4.地块与周边道路、环境的关系。 5.地块内的道路系统（车行、人行）、停车场、广场、绿地及建筑物的布置。 6.建筑物与红线的关系（建筑红线或建筑控制线）、建筑物与建筑物（场地内建筑及 场地外建筑）之间的关系、建筑与道路系统之间的关系。
7.建筑物的名称、层数、高度及出入口位置。 8.比较简单的场地要表达竖向设计及土方图（初步设计及施工图阶段）。 9.指北针及比例或比例尺。 （二）制图步骤 1．整理好各项原始数据:地块定位坐标、指北针、道路红线、建筑红线、建筑控制线、周边道路环境的反映、保留的地形地物及出图比例或比例尺。在非特殊情况下，绝对不可以移动电子版地形图上的用地红线位置!!之后才可以开始绘图。 2．确定方案后再开始绘图。如为规划方案应将方案草图扫描后再开始绘图。3．先确定地块内道路中心线的定位。 4．绘制建筑在地块内的定位。参考：建筑控制线、防火间距、日照间距等。以上设计内容必须经设计负责人确认后，再进行下步的绘制。 5．绘制地块内广场、停车场、绿地的布置范围。补充完整整个道路系统（人行、车行）。注意：穿过建筑消防车道的设计。 6．补充完整其他广场、停车场、绿地及环境小品等细节的图纸内容。 7．比较简单的场地考虑竖向设计：周边道路最高点及最低点标高、地块内建筑室外标高、道路交叉点标高、道路的做法及断面。 8．标注：建筑名称、层数、高度及出入口位置，建筑物的长度和宽度（在初步
给排水专业施工图设计统一规定 1 目的 为统一本工程本阶段与全厂公辅工程有关的给排水工程专业的设计技术要求，特编制本规定。由于本项目涉及化工、电力、轻工、建材、铁路等行业，各个装置内部与全厂性公辅工程关联度较小的给排水设计可以按照各自行业内部规范进行。 2 标准规范 GB/T50106-2001《给水排水制图标准》 CECS 122：2001《埋地硬聚氯乙烯排水管道工程技术规程》 GB50268-2008《给水排水管道工程施工及验收规范》 GB/T 3091-2001《低压流体输送用焊接钢管》 GB 5749-2006《生活饮用水卫生标准》 GB/T 5836.1-1992《建筑排水用硬聚氯乙烯管材》 GB/T 5836.2-1992《建筑排水用硬聚氯乙烯管件》 CJJ-T 29-1998《建筑排水硬聚氯乙烯管道技术规程》 GB 50015-2003《建筑给水排水设计规范》 GB 50242-2002《建筑给水排水及采暖工程施工质量验收规范》 GB50013-2006《室外给水设计规范》 GB50014-2006《室外排水设计规范》 GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》 S（一） S（二） S（三）《给排水标准图集》 (GB50300—2001)《建设工程施工质量验收统一标准》 HG20592～20614-1997(2001)（欧洲体系）《钢制管法兰、垫片、紧固件（附加2001年第1号修改单） SH3015-2003《石油化工给水排水系统设计规范》 SH3034-1999《石油化工给水排水管道设计规范》 SH3089–1998《石油化工给水排水管道设计图例》
建筑专业制图深度规定 1 总则 1.0.1 为加强对建筑工程设计文件编制工作的管理，保证各阶段设计文件的质量和完整性，特制定本规定。 1.0.2 各阶段设计文件编制深度应按以下原则进行（具体应执行第2、3、4章条款）： 1 方案设计文件，应满足编制初步设计文件的需要；注：对于投标方案，设计文件深度应满足标书要求；若标书无明确要求，设计文件深度可参照本规定的有关条款。 2 初步设计文件，应满足编制施工图设计文件的需要。 3 施工图设计文件，应满足设备材料采购、非标准设备制作和施工的需要。对于将项目分别发包给几个设计单位或实施设计分包的情况，设计文件相互关联处的深度应当满足各承包或分包单位设计的需要。 1.0.3 在设计中宜因地制宜正确选用国家、行业和地方建筑标准设计，并在设计文件的图纸目录或施工图设计说明中注明被应用图集的名称。重复利用其他工程的图纸时，应详细了解原图利用的条件和内容，并作必要的核算和修改，以满足新设计项目的需要。 1.0.4 当设计合同对设计文件编制深度另有要求时，设计文件编制深度应同时满足本规定和设计合同的要求。 1.0.5 注意索引编号与节点编号相符，一般水平尺寸应与轴线发生关系，垂直尺寸应与各层标高发生关系，所有尺寸与标高应与立面图、剖面图相呼应。 1.0.6 一般情况下禁止标注尺寸与图面尺寸不一致。若因尺寸太大，在图面上放不下时，导致标注尺寸与实际图面尺寸不一致时，需作文字说明. 1.0.7 总平面指北针需用带风玫瑰图的指北针. 1.0.8 墙体及楼板图例。 1）比例大于1:50的平面及剖面图，应画出抹灰层与楼地面，屋面的面层线以及各种材料图例。（材料图例见房屋建筑统一制图标准） 2）比例等于1:50的平面及剖面图，抹灰层的面层线及材料图例可以根据需要表示。 3）比例小于1:50的平面图及剖面图，只表示墙体，楼板和其他构件本身的面层线，图例用简化图例（钢筋混凝土填灰，其余留白） 2 方案设计 2.1 一般要求

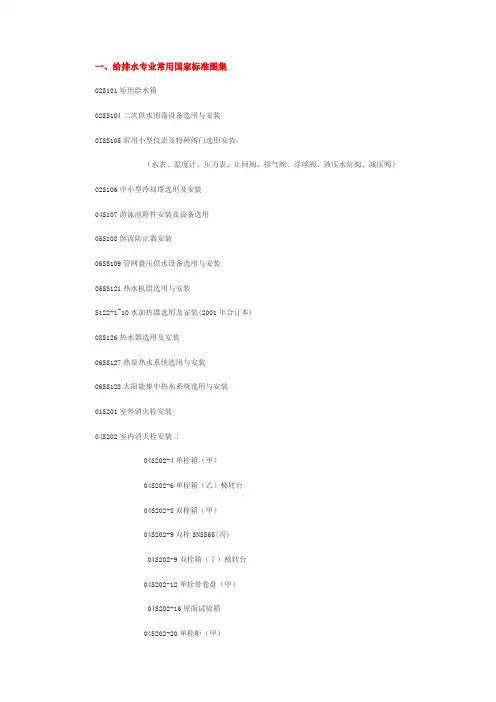

【中国现行给排水标准规范大全】建筑设计防火规范GB50016-2006 自动喷水灭火系统设计规范GB5008—2001 高层民用建筑设计防火规范GB5004F 95 卤代烷1211灭火系统设计规范GBJ110-87 卤代烷1301灭火系统设计规范GB50163- 92 二氧化碳灭火系统设计规范GB5019—93 高倍数、中倍数泡沫灭火系统设计规范GB50196- 93 高倍数、中倍数泡沫灭火系统设计规范GB50196- 93 第二部分水喷雾灭火系统设计规范GB50219- 95 建筑给水排水及采暖工程施工质量验收规范GB50242-2002建筑中水设计规范GB50336-2002 固定消防炮灭火系统设计规范GB 50338-2003 自动喷水灭火系统施工及验收规范GB0261-2005 市政类给排水常用规范 室外给水设计规范GB50013-2006 室外排水设计规范GB50014-2006 给水排水制图标准GB/T50106-2001 给水排水设计基本术语标准GBJ125- 89 防洪标准GB5020- 94 现场设备、工业管道焊接工程施工及验收规范GB50236- 98泵站设计规范GB/T50265-97 城市给水工程规划规范GB50282- 98 城市排水工程规划规范GB50318- 2000
城市居住区规划设计规范GB50180- 93 灌溉与排水工程设计规范GB50288-99 城市工程管线综合规划规范GB50289- 98 工业金属管道设计规范GB50316-2000 城市污水处理厂工程质量验收规范GB/T50334-2002 给排水结构 给水排水工程构筑物结构设计规范GB5006—2002 给水排水构筑物施工及验收规范GBJ14—90 混凝土外加剂应用技术规范GB50119-2003 给水排水管道工程施工及验收规范GB50268-97 给水排水工程管道结构设计规范GB5033—2002 其他一般给排水规范 工业循环冷却水处理设计GB50050- 95 工业循环水冷却设计规范GB/T50102-2003 干粉灭火系统设计规范GB50347-2004 工业用水软化除盐设计规范GBJ10—87 化工金属管道工程施工及验收规范GB50235-97 纺织染整工业水污染物排放标准GB4287-92 城镇污水处理厂污染物排放标准GB18918-2002 地表水环境质量标准GB3838-2002 其他 采暖通风与空气调节设计规范GB50019-2003
析说施工图设计——代序 随着我国经济建设的蓬勃发展，作为支柱产业之一的建筑业日新月异，建筑设计市场也因之兴旺起来，国家、集体及私人设计单位竞争激烈。面对这种局面，建筑方案的设计能否出奇制胜，固然成为设计单位取得设计权的重要保证，但施工图的设计能力与质量，同样成为设计单位整体水平的体现。 然而，有些建筑师却只热衷于方案设计，视施工图设计为雕虫小技，难以展现自己的才华。这种片面认识，主要是由于对施工图设计的下述特点缺乏了解所致。 一、施工图设计的严肃性 施工图是设计单位最终的“技术产品”，是进行建筑施工的依据，对建设项目建成后的质量及效果，负有相应的技术与法律责任。因此，常说“必须按图施工”。未经原设计单位的同意，任何个人和部门不得擅自修改施工图纸。经协商或要求后，同意修改的，也应由原设计单位编制补充设计文件，如变更通知单、变更图、修改图等，与原施工图一起形成完整的施工图设计文件，并应归档备查。 即便是在建筑物竣工投入使用后，施工图也是对该建筑进行维护、修缮、更新、改建、扩建的基础资料。特别是一旦发生质量或使用事故，施工图则是判断技术与法律责任的主要根据。 因此，《中华人民共和国建筑法》第五十六条中规定：“……设计文件应当符合有关法律、行政法规的规定和建筑工程质量、安全标准、建筑工程勘察、设计技术规范以及合同的约定。设计文件选用的建筑材料、建筑构配件和设备，应当注明其规格、型号、性能等技术指标，其质量要求必须符合国家规定的标准”。 二、施工图设计的承前性 建筑工程设计分为方案设计、初步设计和施工图设计3个阶段(小型和技术简单者，可以方案设计代替初步设计，简化为两个阶段)。其实质可以认为是从宏观到微观、从定性到定量、从决策到实施逐步深化的过程。后者是前者的延续，前者是后者的依据。就施工图设计论，它必须以方案与初步设计为依据，忠实于既定的基本构思和设计原则。如有重大修改变化时，应对施工草图进行审定确认或者调整初步设计，甚至重做再审。 值得提醒的是：为了保证施工图设计的顺利进行，开始前除充分准备内部作业所需的技术资料外，还应协助业主落实并提供必要的设计基础资料(详见附录二)。否则往往欲速而不达。难免返工! 由此可见，建筑师只有参与施工图设计，通过本工种和其他工种间反复推敲、协调的量化过程，才能深化、修正、完善最初的建筑构思。也即首先确保施工图设计不变形，才能使建筑竣工后“不走样”! 三、施工图设计的复杂性 就一般民用建筑而言，如果说建筑方案的优劣，主要取决于建筑师构思的水平。那么建筑施工图的优劣，不仅取决于处理好建筑工种本身的技术问题，同时更取决于各工种之间的配合协作。诚然，建筑工种在施工图设计阶段，仍然处于“龙头”地位，因为建筑的总体布局、平面构成、空间处理、立面造型、色彩用料、细部构造以及功能、防火、节能
施工图制图深度要求 ◆环保工艺专业◆． 《施工图设计制图深度要求——环保工艺专业》 环保工艺专业施工图设计制图深度要求【制图原则】 表明环保工艺设计意图?
设计必须符合相关设计规范? 必须满足处理排放标准及设计项目要求? 在设计过程中避免与配套专业发生冲突，避免本专业?以及与配套专业之间的错、漏、碰、缺 【设计制图顺序】 工艺计算书? 工艺总说明（施工图设计说明）—工艺流程图—总平?面图—总管网布置图—总高程图—单体设备布置图—单体管道布置图—设备及管道材料表—其它—图纸目录 【图面要求】
错字文免出现，避字现中纸不得出异常文和标注图?位、重叠、乱码等现象以及文字规格不统一等现象 标注必须齐全，避免与实际尺寸不符或有小数? 避免出现漏画或有多余文字、尺寸线和多余画线等?图签中图名、图号、建设单位、工程名称、设计号、? 1． 《施工图设计制图深度要求——环保工艺专业》 出图时间必须标明，必须采用院统一后的标准图框 附出图说明一并交给出图室，标明设备图、管道图等?的线型、出图线宽要求 指北针?
【施工图内容】 〖工艺总说明〗 ㎜400-500书写必须符合标准格式，说明字高采用?说明中各种数据应符合工艺设计方案，原始数据必须?与合同或设计委托书相符合 必须标明设计界区范围以及分工? 说明中应阐述本项工程的技术经济指标，包括污水站?总占地面积，建筑形式，处理后达到的效果。 、数质寸、材外、构筑物形尺建表设?备一览中标明量，设备型号、设计参数、规格，不得在图纸中标注厂家
注明工程的特殊要求，如地区差、介质特性要求等?〖工艺流程图〗 总体流程必须符合工艺要求，不得存在丢项等问题? 各种构筑物、设备画图表示方法必须与所选择工艺一?致，画出象形图 2． 《施工图设计制图深度要求——环保工艺专业》 设备位号必须齐全（要求图面数量与实际数量一致）?管道代号必须齐全，管道标注必须与设计计算一致? 标明控制点，阀门、管件必须画全、画明? 管道走向连接必须准确，不得错位或漏画? 管道流向必须标明?
水制图标准图集图例 关于批准《总图制图标准》等四本制图标准为国家标准的通知 计标〔１９８７〕９６６号 根据原国家建委（８１）建发设字第５４６号文的通知，由城乡建设环境保护部会同有关部门对《建筑制图标准》ＧＢＪ１—７３分专业进行了修订，并完成了总图等四个部分的修订工作。经有关部门会审，现将修订后的《总图制图标准》ＧＢＪ１０３—８７、《建筑制图标准》ＧＢＪ１０４—８７、《建筑结构制图标准》ＧＢＪ１０５—８７和《给水排水制图标准》ＧＢＪ１０６—８７批准为国家标准，自一九八八年一月一日起施行，原《建筑制图标准》ＧＢＪ１—７３中的有关部分同时废止。 该四本标准由城乡建设环境保护部管理，其具体解释等工作由中国建筑标准设计研究所负责。出版发行由我委基本建设标准定额研究所负责组织。 国家计划委员会 一九八七年六月十七日 修订说明 本标准系根据原国家建委（８１）建发设字第５４６号文的通知，由我部中国建筑标准设计研究所会同电子工业部第十设计研究院编制而成。本标准是在原《建筑制图标准》ＧＢＪ１—７３的基础上，分专业进行编写，对原标准的给水排水专业内容进行补充和修改而成的。 本标准在编制过程中，广泛搜集了有关资料，认真总结了我国的实践经验，结合我国实际情况，积极采用了国际标准，在广泛征求了全国有关设计、施工、科研、高等院校等单位意见的基础上，最后经有关部门会审定稿。本标准共分四章及一个附录，主要内容有：总则、一般规定、图例、图样画法等。本标准应与《房屋建筑制图统一标准》配套使用。 在执行本标准过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和资料寄交我部中国建筑标准设计研究所，以便修订时参考。
给排水工程CAD制图标准 （试行） 上海市政工程设计研究院 2003年5月
目录 第一章总则 (1) 第二章制图一般标准 (2) 2.1运行平台 (2) 2.2制图比例 (2) 2.3变量 (2) 2.4图层 (4) 2.5线型与线宽 (5) 2.6标注 (6) 2.7字型字体 (6) 2.8图签与图框 (7) 第三章专业制图标准 (8) 3.1结构专业制图标准 (8) 3.2工艺专业制图标准 (10) 3.3电气仪表专业制图标准 (12) 第四章初始化软件 (14) 4.1综合初始化软件 (14) 4.2各专业初始化软件 (14) 4.3软件使用说明 (14)
给排水工程CAD制图标准 （试行） 第一章总则 1.0.1本标准（试行）适用于我院给排水工程设计中工艺、结构、电气及仪表专业的CAD制图。 1.0.2 本标准（试行）在现行《院CAD制图规定（试行）》基础上进行细化完善。给排水工程制图以本标准（试行）为准。 1.0.3本标准试行后，院自行开发的AutoCAD绘图软件，应符合本标准（试行）的有关规定。 1.0.4引进的AutoCAD二次开发绘图软件，应根据本标准（试行）有关规定进行软件转换。 1.0.5为配合本标准（试行）操作，结合各专业的特点，已编制完成各专业制图初始化软件，其中包括定义图形文件的系统参数值及各专业的常用图层和属性。初始化软件可在院信息网中下载使用。 1.0.6本标准（试行）可在院技术质量处网页上下载。 1.0.7本标准（试行）于2003年6月1日开始生效，各专业应严格遵照执行。 1.0.8本标准（试行）解释权属技术质量处。
给水排水制图标准 G B T— WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
给水排水制图标准G B/T50106—200 1 主编部门：中华人民共和国建设部 批准部门：中华人民共和国建设部 施行日期：2002年3月1日 关于发布《房屋建筑制图统一标准》等六项国家标准的通知 建标[2001]220号 根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T50001-2001、《总图制图标准》GB/T 50103-2001、《建筑制图标准》GB/T 50104-2001、《建筑结构制图标准》GB/T50105-2001、《给水排水制图标准》GB/T 50106-2001和《暖通空调制图标准》GB/T 50114-2001为国家标准，自2002年3月1日起施行。原《房屋建筑制图统一标准》GBJ1-86、《总图制图标准》GBJ 103-87、《建筑制图标准》GBJ 104-87、《建筑结构制图标准》GBJ 105-87、《给水排水制图标准》GBJ 106-87和《暖通空调制图标准》GBJ 114-88同时废止。 本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国建设部
二○○
在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例。 在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。水处理流程图、水处理高程图和建筑给排水系统原理图均不按比例绘制。
