学号: 姓名：班级：Date:12.2
实验(训)六尺寸标注
四实验题目
1．以实验报告形式简述利用“尺寸标注样式”对话框进行样式设定的操作步骤。操作步骤：
I. 直接输入命令dimstyle。或在“格式”菜单中点“标注样式”，弹出标注样式对话框后点出“新建”按钮，指定样式名为“机械”，以“ISO-25”为基础样式，勾选“注释性”复选框，“用于”选择“所有样式”。
(1)“线”标签
“尺寸线”区：颜色、线宽设置为随层(ByLayer)，超出标记使用缺省值0，基线间距一般设为7～10（可选8），当半剖视图进行尺寸标注时用隐藏（尺寸线）选项。
“延伸线”区：颜色、线宽设置为随层ByLayer，超出尺寸线设为2～3，起点偏移量（尺寸界线相对于起点偏移的距离）设为0，隐藏（尺寸界线）用于半剖视图的尺寸标注。
图1：线的标注设置
(2)“符号与箭头”标签
“箭头”区：即尺寸起止符号区，设置第一、第二条尺寸线和引线的箭头形式和大小。形
式可从18种标准箭头中选用，大小一般设置为4～5。
“圆心标记”区：设置圆心标记和中心线，可设置为无，中心线另外画出。
“弧长符号”区：选择标注文字的上方。
图2：符号的标注设置
(3)“文字”标签
“文字外观”区：文字样式选择斜体字样式（预先已建好），颜色为随层，字高即字号，一般为3.5号或5号。
“位置”区：“垂直”选“上方”，“水平”选“居中”。
“从尺寸线偏移”文字编辑框确定尺寸数字底部与尺寸线间的距离，一般设为1。
“文字对齐”选“ISO标准”。
图3：文字的标注设置
(4)“调整”标签
“调整选项”区：确定当箭头或尺寸数字在尺寸界线内放不下的时候，在何处绘制箭头和尺寸数字。选第一项，文字或箭头（最佳效果）。
“文字位置”区：选第一项，当尺寸数字不在缺省位置时，在尺寸线旁放置尺寸数字。“标注特征比例”区：将注释性复选框选上。
图4：调整的标注设置
(5)“主单位”标签
设置基本尺寸单位的格式和精度。
“线性标注”区：小数分隔符选“.”（句点）。
(6)“换算单位”标签
用来设置换算单位的格式和精度并设置尺寸数字的前、后缀，该标签在特殊情况下才使用。
(7)“公差”标签
在系统提示下选T选项，输入相应的信息，所以“公差格式”区中，方式选无。完成“机械”标注样式的设置并退出。
图5：公差的标注设置
2．以实验报告形式回答如何设置尺寸线的间距、尺寸界线的超出量和尺寸文本的方向？
I. 尺寸线的间距: 输入命令dimstyle。在“线”标签中“尺寸线”“尺寸界限”中设置。
图6：尺寸间距设置
一般先选择一种标注样式，再选择标注的尺寸类型，然后按照命令提示进行标注。
1）为尺寸标注设置一个图层。这便于尺寸的管理、编辑和修改；
2）确定尺寸界线起点时，为准确迅速地确定，要利用对象捕捉；
3）当在圆柱或圆孔的非圆视图上标注直径时，直径符号Φ可用以下方式加入：
确定尺寸线起点后，在系统提示下选“T”选项，输入“%%C30”，则标出“Φ30”；同样如果要输入角度符号“。”则在输入“T”选项后，输入“%%D”；
II.尺寸界线的超出量:当标注含有上下偏差的尺寸时，可确定尺寸线起点后，在系统提示下选“T”选项输入新值；如要标注“50±0.01”则输入“50%%P0.01”,要标注“”则输入“100+0.05^-0.01”再选择“+0.05^-0.01”点右键选择“堆叠”。
图7：尺寸界限超出量
III. 尺寸文本的方向:尺寸的角度方向为水平，其他文字标注的方向皆为ISO标准

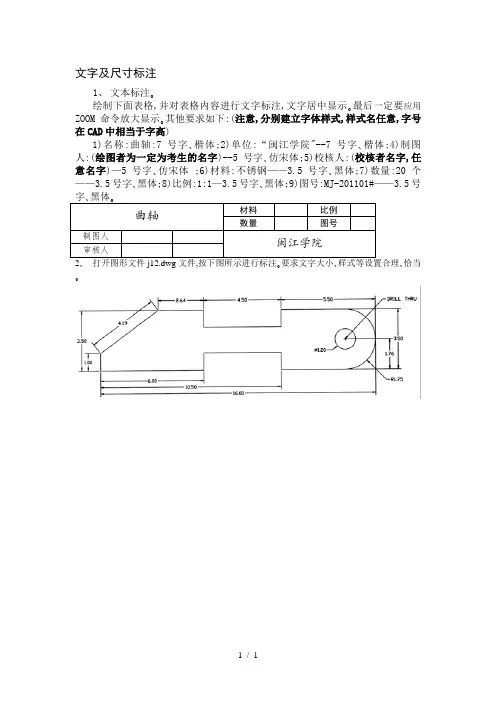

3．标注实验五中图5-5的尺寸，以实验报告形式写出其步骤与命令执行过程。
图5-5
解答：作图如下
步骤及命令执行过程：
0.分析：确定x,y,z三个方向基准;分解进行联合标注
I.标注圆及圆弧(dimradius)。在菜单栏标注(N),选择半径(R)，标注空格不断重复命令。①V面视图选择两个圆弧标注②对于H面视图（俯视图）：标注一圆弧及圆即可
II.标注线(dimlinear) ,在菜单栏标注(N),选择线性(L)，①主视图与俯视图按照图例标注即可，②侧视图直径标注输入%%C32即可
第五章包装件的标记、标签 第一节包装件的标记 一、标记种类 航空危险物品包装件所用的标记分为三类： 1、危险品基本信息标记：用以识别特定运输货物所使用的标记，如说明内装物的运输专用名称和UN编号、收货人、托运人的标记。此类标记只为托运人所应用。 2、包装的规格标记：用以识别包装的设计和说明的标记。这类标记通常为包装制造商在制造包装时所应用，但最后应用正确与否仍然是托运人的职责。包装的规格标记不适用于限量包装。 3、特殊标记：对于下列危险品或包装件，除需要使用上述基本信息标记外，还需要加上该类货物特有的标记。 爆炸品：每一个包装件必须标出爆炸品的净重和包装件的毛重。运输专用名称连同补充的文字说明用来表示其商业名称或军用名称。 感染性物质：每一个包装件上标出货运负责人的姓名及电话号码。根据包装说明650包装的装有诊断标本的包装件还必须标出“诊断标本”（“Diagnostic Specimen”）字样。 冷冻液化气体：（包装说明202）：每一包装件上位置必须用箭头，或用“包装件方向”标签明显标示。环绕包装件每隔120°或每侧面都必须标出“保持向上”（“KEEP UPRIGHT”）。包装件上还须清楚地标上“切勿扔摔，小心轻放”（“DO NOT DROP –HANDLE WITH CARE”）字样。包装件上必须标注延误、无人提取或出现紧急情况时应遵循的处置说明。 固体二氧化碳（干冰）：任何装有固体二氧化碳（干冰）包装件必须标出内装固体二氧化碳（干冰）的净重。 放射性物品：每一个毛重超过50KG的包装件上必须清楚耐的久地标出实际的毛重。 合成包装件：每一合成包装件上必须标有“Overpack”的字样。并且内部包装件上所示
机械零件图纸标注技巧 1.轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。 2.盘盖类零件 这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增
加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。 在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。 3.叉架类零件 这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T，采用剖面比较合适。

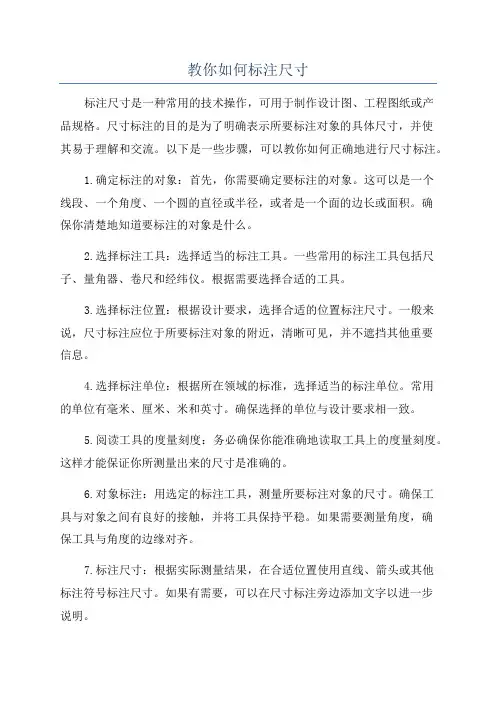

第6章 尺寸和公差标注 本章导读： 尺寸标注是图形绘制的一个重要组成部分，它是图形的测量注释，可以测量和显示对象的长度、角度等测量值。AutoCAD提供了多种标注样式和设置标注格式的方法，可以满足建筑、机械、电子等大多数应用领域的要求。在绘图时使用尺寸标注，能够对图形的各个部分添加提示和解释等辅助信息，既方便用户绘制，又方便使用者阅读。本章将讲述自行设置尺寸标注样式的方法以及对图形进行尺寸标注的方法。

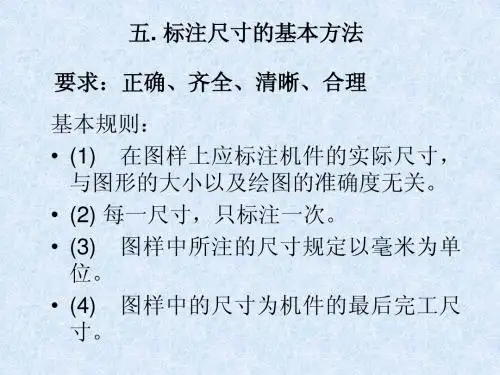

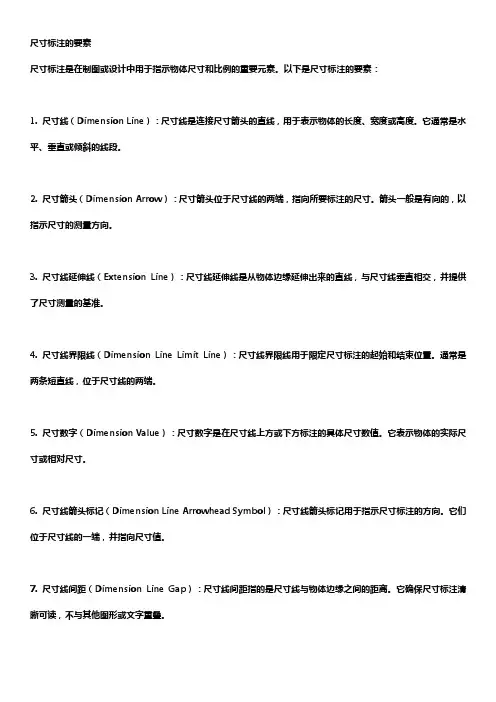

6.1 尺寸标注的概念 尺寸标注是一种通用的图形注释，用来描述图形对象的几何尺寸、实体间的角度和距离等。 在AutoCAD 2014中，对绘制的图形进行尺寸标注时应遵循以下规则。 (1) 物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 (2) 图样中的尺寸以毫米为单位时，不需要标注计量单位的代号或名称。如采用其他单位，则必须注明相应计量单位的代号或名称，如度、厘米及米等。 (3) 图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应另加说明。 (4) 一般物体的每一尺寸只标注一次，并应标注在最后反映该结构最清晰的图形上。 6.1.1 尺寸标注的元素 尽管AutoCAD提供了多种类型的尺寸标注，但通常都是由以下几种基本元素所构成的。下面对尺寸标注的组成元素分别进行介绍。 一个完整的尺寸标注包括尺寸线、尺寸界线、尺寸箭头和标注文字4个组成元素，如图6-1所示。 标注文字 尺寸箭头 尺寸线 尺寸界线 图6-1 完整的尺寸标注示意图 (1) 尺寸线：用于指示标注的方向和范围，通常使用箭头来指出尺寸线的起点和端点。AutoCAD将尺寸线放置在测量区域中，而且通常被分割成两条线，标注文字沿尺寸线放置。角度标注的尺寸线是一条圆弧。 (2) 尺寸界线：从被标注的对象延伸到尺寸线，又被称为投影线或证示线，一般垂直于尺寸线。但在特殊情况下用户也可以根据需要将尺寸界线倾斜一定的角度。 (3) 尺寸箭头：显示在尺寸线的两端，表明测量的开始和结束位置。AutoCAD默认使用闭合的填充箭头符号，同时AutoCAD还提供了多种箭头符号可供选择，用户也可以自定义符号。 (4) 标注文字：用于表明图形实际测量值。可以使用由AutoCAD自动计算出的测量值，并可附加公差、前缀和后缀等。用户也可以自行指定文字或取消文字。 (5) 圆心标记：标记圆或圆弧的圆心。
C A D图纸幅面及图框 格式尺寸
表1图纸幅面及图框格式尺寸 幅面代号 A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 a 25 c 10 5 e 20 10 2）标题栏和明细表（GB/T 10609.1 –1989） 每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。 图1 标题栏 图2 明细表
2、字体（GB／T 14691—1993） （1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。 （2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。 （3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。汉字的高度h不应小于 3.5mm，其字宽一般为h／（约0.7h）。 （4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。在同一图样上只允许选用一种型式的字体。字母和数字可写成斜体或直体，但全图要统一。斜体字字头向右倾斜，与水平基准线成75°。 3、图线 1）基本线型 根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。 表2基本线型及应用 2）图线的宽度
图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。 在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。 在同一图样中，同类图线的宽度应一致。4．比例 表3 常用比例 原值比例 1:1
第五章创建标注和公差5．1 创建多行文字 可以使用 AddMText 方法来创建多行文字对象（MText 对象）。此方法需要输入三个值：文字字符串、图形中用于放置文字的插入点和文字边框的宽度。 例 1 在模型空间中的 (2,2,0) 坐标处创建 MText 对象。 Sub Ch4_CreateMText() Dim mtextObj As AcadMText Dim insertPoint(0 To 2) As Double Dim width As Double Dim textString As String insertPoint(0) = 2 insertPoint(1) = 2 insertPoint(2) = 0 width = 4 textString = "This is a text string for the mtext object."
' 在模型空间中创建文字对象 Set mtextObj = ThisDrawing.ModelSpace. _ AddMText(insertPoint, width, textString) ZoomAll End Sub 5.2 创建线性标注 线性标注可以是对齐标注或转角标注。对齐标注的尺寸线与尺寸界线原点所在的线平行；而转角标注的尺寸线与尺寸界线原点形成一定的角度。 要创建对齐标注，使用AddDimAligned 方法。这个方法需要输入三个坐标值：两条尺寸界线的原点和文字位置。 要创建转角标注，使用AddDimRotated 方法。这个方法需要输入三个坐标值和尺寸线的角
度。三个坐标值分别是两条尺寸界线的原点和文字位置值。角度必须以弧度提供，代表尺寸线的旋转角度。 5.3 创建半径标注 半径标注用于测量圆弧和圆的半径与直径。要创建半径标注，使用 AddDimRadial 方法。 要创建半径标注，使用AddDimRadial 或AddDimDiametric 方法。这些方法都需要输入三个值：圆或圆弧的圆心坐标、引线附着的坐标以及引线的长度。 例2在模型空间中创建半径标注。 Sub Ch5_CreateRadialDimension() Dim dimObj As AcadDimRadial Dim center(0 To 2) As Double Dim chordPoint(0 To 2) As Double
山东电子职业技术学院教案 第一讲选择图纸、图形比例、字体、图线及尺寸标注
第一章制图基本知识与技能 §1.1国家标准《技术制图》和《机械制图》的有关规定 一、图纸幅面和格式 1. 图纸幅面尺寸[GB／T14689--1993] 绘制技术图样时，应优先采用表l—1规定的基本幅面尺寸。必要时也允许加长幅面，但应按基本幅面的短边整数倍增加。多媒体讲解 2. 图框格式和尺寸[GB／T14689--1993] 在图纸上必须用粗实线画出图框。图框有两种格式：不留装订边和留有装订边。向一产品中所有图样均应采用同—种格式。多媒体演示两种格式。
图框格式 3.标题栏（GB/Tl0609．1---1989） 为使绘制的图样便于管理及查阅，每张图都必须有标题栏。通常标题栏应位于图框的右下角，若标题栏的长边置于水平方向并与图纸长边平行时，则构成x型图纸；若标题栏的长边垂直于图纸长边时．则构成Y则图纸．如教材图1—2所示。看图的方向比与标题栏的方向一致。标题栏的格式、分栏及各部分尺寸如图1—6所示或282页图10—11。多媒体详细讲解标题栏各栏填写内容。 二、比例(GB/T14690----1993) 比例是指图中图形与其实物相应要素的线性尺寸之比。比例分为原值、缩小、放大三种。画图时，应尽量采用1：1的比例画图。所用比例府符合表1—4中的规定。不论缩小或放大，在图样上标注的尺寸均为机件设计要求的尺寸，而与比例无关，如图1—5所示。比例一般应注写在标题栏中的比例栏内。
必要时，可在视图名称的下方或右侧标注比例。 1：2 1：1 a 缩小一倍b原值比例 c 放大一倍 用不同比例画出的图形 三、字体（GB／T14691—1993） 1.汉字（要H或HB铅笔书写） 图样上的汉字应采用长仿宋体字，字的大小应按字号规定，字体号数代表字体的高度。长仿宋体汉字的特点是：横平竖直，起落有锋，粗细一致，结构
标题栏规定尺寸
必要时，可以按规定加长，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出，如图1-1。例如A3×4的幅面是1189×420，A3的幅面为420×297。再如A1×3的幅面，A1幅面为841×594，A1的短边乘以3。 图1-1图纸幅面及加长幅面 1.2 图框格式及方向符号 图纸可以横放也可以竖放。画图之前先用粗实线画出边框线，尺寸在表1.1中可以查到。格式分为留有装订边和不留装订边两种。分别见图。 (a)(b)不留有装订边图样的图框格式(c)(d)留有
装订边图样的图框格式 图1-2图框格式 为了使图样复制与缩微摄影时定位方便，各号图纸均应在图纸各边长的中点处分别画出对中符号。对中符号用粗实线绘制，长度从纸边界伸入图框内5mm。同时为明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画一个方向符号。 图1-3对中符号与看图方向符号 1.3标题栏 图纸上必须有标题栏。一般情况下，标题栏画在图纸的右下角，紧贴下边框线和右边框线。（如图）如需要也允许标题栏如下图所示，但此时必须加方向符号以表明绘图，看图方向。标题栏主要内容如图1-4所示。国家标准对标题栏内容并没有硬性规定，企业可以根据情况填加其它需要的内容 图1-4标题栏及明细表的格式及尺寸 2.比例（GB/T14690-93） 比例是图中图形与其实物相应要素的线性尺寸之比。作图时，应尽可能地按机件的实际大小画出以方便看图。如果机件太大或太小，可采用缩小或放大的比例画图。国家标准中推荐供优先选用的比例，如表1-2。必要时也允许采用图1-3中的比例。同一机件不同视图应采用相同的比例，比例应标准在标题栏中，个别视图采用与标题栏不同的比例，应在视图名称的下 方或右侧标注比例。例如： 表1-2国家标准中推荐供表1-3允许采用的比例
出入加工现场，各种繁杂的加工工序图纸，你是否都看得懂为客户设计加工方案，有木有因为尺寸的标注产生疑问这次给大家带来不一样的经典——机械设计中尺寸标注类知识！再也不用担心看不懂图纸啦！ 1、常见结构的尺寸注法 常见孔的尺寸注法（盲孔、螺纹孔、沉孔、锪平孔）；倒角的尺寸注法。 盲孔 螺纹孔 沉孔 锪平孔 倒角 2、零件上的机械加工结构 退刀槽和砂轮越程槽 在零件切削加工时，为了便于退出刀具及保证装配时相关零件的接触面靠紧，在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽。 车削外圆时的退刀槽，其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。磨削外圆或磨削外圆和端面时的砂轮越程槽。 钻孔结构 用钻头钻出的盲孔，在底部有一个120°的锥角，钻孔深度指的是圆柱部分的深度，不包括锥坑。在阶梯形钻孔的过渡处，也存在锥角120°圆台，其画法及尺寸注法。 用钻头钻孔时，要求钻头轴线尽量垂直于被钻孔的端面，以保证钻孔准确和避免钻头折断。三种钻孔端面的正确结构。
凸台和凹坑 零件上与其他零件的接触面，一般都要加工。为了减少加工面积，并保证零件表面之间有良好的接触，常常在铸件上设计出凸台，凹坑。螺栓连接的支撑面凸台或支撑面凹坑的形式；为了减少加工面积，而做成凹槽结构。 3、常见零件结构 轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的 Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。 如图中所示的表面粗糙度为的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、和等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。 盘盖类零件 这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。 在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。 叉架类零件 这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零
CAD图纸的规范及要求 1、所有外发加工图电子文档均采用AutoCAD R2004的格式，一般不能将PRO-E，UG等三维立体图直接外发加工。 2、层的命名，颜色，线型设置(见附图1) 全局线型比例：1.00 0层为轮廓线层；CEN层为中心线层；DAS为虚线表示层；DIM层为尺寸线层；HAT层为剖面线层；MOD变更记录层；NOT层为技术要求等文字说明层；REF层为参考物体层；Defpoints层为基本层，其不打印。
3、尺寸标注设置 a、 尺寸界线、尺寸线颜色设置为层的颜色（即bylayer）;尺寸界线起点距标注点在打印比例是1:1时设置为0.625, 尺寸界线终点超出尺寸线设置为 1.25;尺寸线箭头设置为实心的，箭头大小在打印比例是1:1时设置为3.0,不设置中心标准。 b、 文字类型设置为标准，颜色设置为层的颜色，文字高度在打印比例是1:1时设置为2.5,按比例缩放，文字放置在水平、垂直的中心，字底
距尺寸线取（打印比例是1:1时）0.625,线性尺寸之文字与尺寸线队齐,角度尺寸与引线标注之文字需设置为水平。 c、 线性尺寸单位设置为十进制单位，精度设置为0.00，小数点格式设置为句号，测量比例如图幅是1:1打印时就设置为1.0，如放大n倍就设置为1/n,如缩小n倍就设置为n；角度尺寸单位设置为十进制角度 单位，精度设置为0.00 4.JPG (6 5.89 KB)
4、图框采用公司标准的图框（参见附图5），其版次栏每更改一次需升版，但如是采用先打样再确认的方式，打样过程中的更改版次不升，但打样图纸需注明是打样图纸（即每正式发行一次版次需升一次，但打样过程中的更改不升版），且每升版一次其零件的物料编码一般需升版一次（按公司规定执行）。其材料栏按有关材料标准标示（冷轧板常用牌号是SPCC，电解板常用牌号是SECC，不锈钢板常用牌号是SUS 304，镀锌板常用牌号是SGCC）,如是金属板材，其厚度标示小数点后两位（如T=1.00）不再标单位，其默认单位是mm.
出入加工现场，各种繁杂的加工工序图纸，你是否都看得懂？为客户设计加工方案，有木有因为尺寸的标注产生疑问？这次给大家带来不一样的经典——机械设计中尺寸标注类知识！再也不用担心看不懂图纸啦！ 1、常见结构的尺寸注法 常见孔的尺寸注法（盲孔、螺纹孔、沉孔、锪平孔）；倒角的尺寸注法。 ?盲孔 ?螺纹孔 ?沉孔 ?锪平孔
?倒角 2、零件上的机械加工结构 ?退刀槽和砂轮越程槽 在零件切削加工时，为了便于退出刀具及保证装配时相关零件的接触面靠紧，在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽。 车削外圆时的退刀槽，其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。磨削外圆或磨削外圆和端面时的砂轮越程槽。
?钻孔结构 用钻头钻出的盲孔，在底部有一个120°的锥角，钻孔深度指的是圆柱部分的深度，不包括锥坑。在阶梯形钻孔的过渡处，也存在锥角120°圆台，其画法及尺寸注法。 用钻头钻孔时，要求钻头轴线尽量垂直于被钻孔的端面，以保证钻孔准确和避免钻头折断。三种钻孔端面的正确结构。 ?凸台和凹坑
零件上与其他零件的接触面，一般都要加工。为了减少加工面积，并保证零件表面之间有良好的接触，常常在铸件上设计出凸台，凹坑。螺栓连接的支撑面凸台或支撑面凹坑的形式；为了减少加工面积，而做成凹槽结构。 3、常见零件结构 ?轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

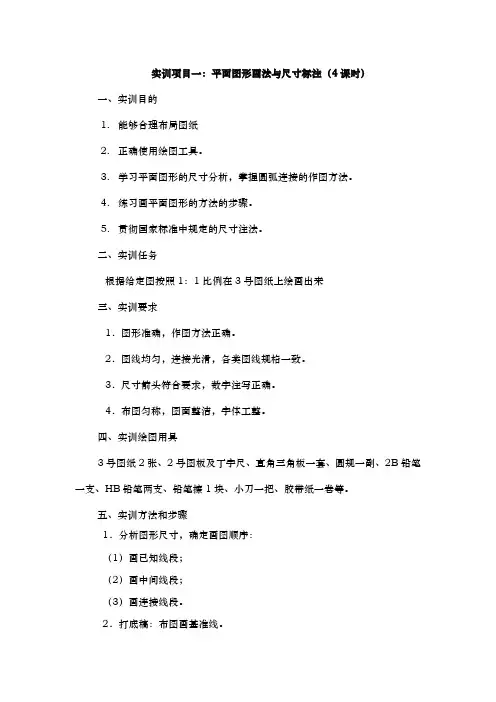

第七章制图的基本知识 一、教学目的： 1、掌握平面图形的线段、尺寸分析方法、会标注平面图形的尺寸 2、训练平面图形的画法 二、教学方法： 黑板教学与多媒体教学相结合 三、教学手段： 课堂教学和课后辅导相结合 四、学时分配： 讲课学时为4学时 五、重点、难点： 难点：平面图形的尺寸分析和画图步骤与方法 六、辅导安排： 课后安排辅导 七、教学内容 7.1制图的基本规定 一、图纸幅面和格式：（GB/T14689-93） 1.图纸幅面：指图纸宽度与图纸长度组成的图面。 绘图时应优先采用表7-1所规定的基本幅面B*L。 必要是可采用加长幅面，如书图7-1。
2.图框格式：图纸上限定绘图区域的线框。 在图纸上必须用粗实线画出，其格式分留装订边和不留装订边两种，如书图7-2和7-3所示。 3.标题栏的方位和格式 每张图纸上必须有标题栏。 标题栏是由名称及代码区、签字区、更改区和其他区组成的栏目。 标题栏的格式如书图7-4所示。 二、比例：指图中图形与实物相应要素的线性尺寸之比。 1．比例的选取；国家标准GB/T14690-93 2．国家规定绘制图样时一般应采用表7-2中的比例，按国家标准规定选比例。3．图样不论放大或缩小，在标注尺寸时，应按机件的实际尺寸标注。每张图样上均应在标题栏的“比例”一栏填写比例。 4．绘图样时，尽可能按机件的实际大小（1：1）画出，同一机件的各视图应采用相同的比例，对大而简单的机件可采用缩小比例，对小而复杂的机件则可采用放大的比例。 三、图线：（GB4457.4-84） 1、图线的线型： 国标规定了各种图线的名称、型式、代号如表7-4。 2、图线的尺寸 （1）图线的宽度
第一讲选择图纸、图形比例、字体、图线及尺寸标注
第一章制图基本知识与技能 §1.1国家标准《技术制图》和《机械制图》的有关规定 一、图纸幅面和格式 1. 图纸幅面尺寸[GB／T14689--1993] 绘制技术图样时，应优先采用表l—1规定的基本幅面尺寸。必要时也允许加长幅面，但应按基本幅面的短边整数倍增加。多媒体讲解 2. 图框格式和尺寸[GB／T14689--1993] 在图纸上必须用粗实线画出图框。图框有两种格式：不留装订边和留有装订边。向一产品中所有图样均应采用同—种格式。多媒体演示两种格式。 图框格式
3.标题栏（GB/Tl0609．1---1989） 为使绘制的图样便于管理及查阅，每张图都必须有标题栏。通常标题栏应位于图框的右下角，若标题栏的长边置于水平方向并与图纸长边平行时，则构成x型图纸；若标题栏的长边垂直于图纸长边时．则构成Y则图纸．如教材图1—2所示。看图的方向比与标题栏的方向一致。标题栏的格式、分栏及各部分尺寸如图1—6所示或282页图10—11。多媒体详细讲解标题栏各栏填写内容。 二、比例(GB/T14690----1993) 比例是指图中图形与其实物相应要素的线性尺寸之比。比例分为原值、缩小、放大三种。画图时，应尽量采用1：1的比例画图。所用比例府符合表1—4中的规定。不论缩小或放大，在图样上标注的尺寸均为机件设计要求的尺寸，而与比例无关，如图1—5所示。比例一般应注写在标题栏中的比例栏内。必要时，可在视图名称的下方或右侧标注比例。 1：2 1：1 a 缩小一倍b原值比例 c 放大一倍 用不同比例画出的图形
三、字体（GB／T14691—1993） 1.汉字（要H或HB铅笔书写） 图样上的汉字应采用长仿宋体字，字的大小应按字号规定，字体号数代表字体的高度。长仿宋体汉字的特点是：横平竖直，起落有锋，粗细一致，结构匀称。（以标题栏中的汉字为例演示练习方法） 2.字母和数字在图样中，字母和数字可写成斜体或直体，斜体向右倾斜，与水平基准线成75°。在技术文件中字母和数字一般写成斜体。字母和数字分A 型和B型，B型的笔画宽度比A型宽，我国采用B型，如图1-5所示。用作指数、分数、极限偏差、注脚的数字及字母，一般应采用小一号字体。见课本11页 四、图线(GB/T4457．4--2002、GB／T17450—1998) 在绘制技术图样时，应遵循国标《技术制图图线》的规定画法。 1.基本线型 基本线型见表l—5。 2.图线的尺寸 所有线型的图线宽度(d)应按图样的类型和尺寸大小在下列系数中选择：0．13mm；0.18mm；0.25mm：0.35mm；0.5mm；0.7mm；1mm；1.4mm；2mm。粗线、中粗线和细线的宽度比率为4：2：1。 3. 图线的应用 基本线型适用于各种技术制图，各技术领域也有各自的图线应用规定。GB/T4457.4—2002《机械制图图样画法图线》中规定了机械图样中采用的各种线型及其应用场合。表1—7列出的是机械设计制图中使用的9种线型。图1—10所示为常用图线应用举例。（演示粗、细、虚、点画线的画法）粗实线的宽度应根据图形的大小和复杂程度选取，一般取0.5~0.7mm。
机械设计中尺寸标注类知识，毕业前一定读懂它 1.轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。 如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。 2.盘盖类零件 这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。 3.叉架类零件 这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
第二十二讲§5—1 组合体的组合形式 §５—２组合体的画法 课题:１、组合体的组合形式和表面连接关系 2、形体分析法 ３、组合体的画法 课堂类型：讲授 教学目的：1、讲解组合体的组合形式和表面连接关系 2、讲解形体分析法 3、讲解组合体的画法 教学要求：1、了解组合体的组合形式,掌握表面连接关系 2、掌握用形体分析法分析组合体 3、掌握组合体的画法 教学重点:１、形体分析法 2、组合体的画法 教学难点：用形体分析法分析组合体 教具：模型：形体相贴、形体相交、形体相切、支座 教学方法：用模型辅助讲解 教学过程: 一、复习旧课 讲评作业，复习斜二测图简单体的轴测图的画法。 二、引入新课题 组合体可以理解为是把零件进行必要的简化,将零件看作由若干个基本几何体组成。所以学习组合体的投影作图为零件图的绘制提供了基本的方法，即形体分析法。学习组合体的投影作图为零件图奠定重要的基础。 三、教学内容 （一）组合体的组合形式和表面连接关系 1、组合体的组合形式 （1)叠加 （2）切割
（3)综合是上面两种基本形式的综合。如图5-1所示。 (a)叠加型(ｂ)切割型（ｃ)综合型 图５－1 组合体的组合形式 2、组合体的表面连接关系 (1)平齐或不平齐 当两基本体表面平齐时,结合处不画分界线。当两基本体表面不平齐时,结合处应画出分界线。 举例:如图５－2(a)所示组合体，上、下两表面平齐，在主视图上不应画分界线。如图5－2（b）所示组合体，上、下两表面不平齐,在主视图上应画出分界线。 对照模型讲解。 (a）表面平齐（b）表面不平齐 图５－2表面平齐和不平齐的画法 (2)相切 当两基本体表面相切时，在相切处不画分界线。 举例:如图5－3(ａ）所示组合体,它是由底板和圆柱体组成，底板的侧面与圆柱面相切，在相切处形成光滑的过渡，因此主视图和左视图中相切处不应画线,此时应注意两个切点A、B的正面投影a′、(ｂ′)和侧面投影a″、(ｂ″）的位置。图5-３(b)是常见的错误画法。
第六章——组合体视图的画法和尺寸标注 工程上的形状一般都较为复杂，我们将那些结构、形状较为复杂的形体称为组合体。由于组合体的形状、结构较为复杂，在画图、读图和尺寸标注时，如不采用一定的方法，是很难做好这些工作，甚至会感到无从下手。应采用形体分析法。 一、形体分析法 实际上，不管多复杂的形体都可以看成是基本形体，如棱柱、棱锥、圆柱、圆锥等经切割或叠加组合而成的。因此，在解决组合体的画图、读图和尺寸标注问题时，我们可将复杂的组合体分解成一些简单的基本体，从而可将解决组合体的画图、读图和尺寸标注问题转化成解决各个简单基本体的相应问题，这样，就可以化繁为简、化难为易了。这种人为分解形体的分析方法称为形体分析法。 请大家看图：这是一个扶壁式挡土墙，运用形体分析法可假想将其分解成如图所示四部分：底板、直墙、扶壁、贴角（注：按底板、直墙、扶壁、贴角顺序依次出现）。底板是长方体，位于形体的底部；直墙也是长方体，位于底板的右上部；扶壁为五棱柱，位于底板的上部，直墙的左部；贴角为三棱柱，位于直墙的右下角。这个组合体是通过基本体的叠加形 成的，因此也称为叠加式组合体。 还有一种组合体可设想为基本几何体 经过若干次切割而成的，请大家看图，图 中所示的形体可看成是长方体用侧垂面切 去一个三棱柱，再用水平面和正垂面切下 一个三棱柱而形成的。这种可看成是基本 几何体经过若干次切割而成的组合体，称 为切割式组合体。 在应用形体分析法研究组合体时，请同学们 着重分析以下三个内容： 形体分析法的内容 1．1．各组成部分的形状； 2. 各部分之间的相对位置； 3. 3.表面连接关系； 组合体各部分之间表面连接关系有：平齐、 不平齐、相交和相切等形式，当平面与平面平齐 或平面与曲面相切、两曲面相切时不画分界线。 请大家看图：这是在长方体的上面叠加半个 圆柱，因为两形体的前端面平齐，所以在连 接处无分界线；在两形体的左端面，圆柱面 与平面是相切的，所以也不应有分界线。 当两平面不平齐或两平面相交、平面与 曲面相交、两曲面相交时，交界处应有线。 这个形体也是在长方体的上方叠加一 半圆柱，但因两形体表面均不平齐，也不相 切，所以连接处应有分界线。 方才，我们介绍了形体分析法，它是组合体画图、读图和尺寸标注的基本方法。利用形体分析法我们就可以化难为易了。 二、组合体视图的画法 为了所画的视图能能完整、清晰地表达物体各方面的形状，易于看懂。画组合体视图通常需要以下三个步骤： 画组合体视图的步骤： 1．1．形体分析

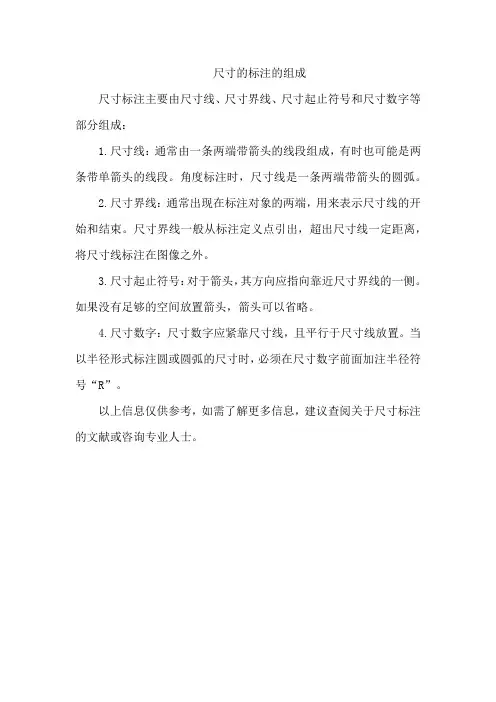

机械制图标准－机械制图－尺寸标注 标准规定了在机械图样中标注尺寸的方法。 与本标准有关的国家标准。 GB 4457.3-84 《机械制图字体》 GB 4457.4-84 《机械制图图线》 GB 1183-84 《形状和位置公差术语及定义》 1 基本规则 1.1 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 1.2 图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。 1.3 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。 1.4 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 2 尺寸数字、尺寸线和尺寸界线 2.1 尺寸数字 2.1.1 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处(图1)。 图1 2.1.2 线性尺寸数字的方向，一般应采用第一种方法注写。在不致引起误解时，也允许采用第二种方法。但在一张图样中，应尽可能采用一种方法。
方法1：数字应按图2所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图3的形式标注。 方法2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处(图4、5)。
2.1.3 角度的数字一律写成水平方向，一般注写在尺寸线的中断处(图6)。必要时也可按图7的形式标注。 2.1.4 尺寸数字不可被任何图线所通过，否则必须将该图线断开(图8)。
图8 2.2 尺寸线 2.2.1 尺寸线用细实线绘制，其终端可以有下列两种形式： a. 箭头：箭头的形式如图9所示，适用于各种类型的图样。 b. 斜线：斜线用细实线绘制，其方向和画法如图10所示。当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图11所示。
表1图纸幅面及图框格式尺寸 幅面代号A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 a 25 c 10 5 e 20 10 2）标题栏和明细表（GB/T 10609.1 – 1989） 每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。 图1 标题栏 图2 明细表
2、字体（GB／T 14691—1993） （1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。 （2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。 （3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。 （4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。在同一图样上只允许选用一种型式的字体。字母和数字可写成斜体或直体，但全图要统一。斜体字字头向右倾斜，及水平基准线成75°。 3、图线 1）基本线型 根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。 表2基本线型及应用 2）图线的宽度
图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。 在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。 在同一图样中，同类图线的宽度应一致。 4．比例 表3 常用比例 原值比例1:1 缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n）
