WCB/LCB/LCC/WC6/WC在阀门中是什么材质
W, Wrought,铸造；C-Carbon steel碳钢；A，B，C 表示钢种强度值由低到高
WCA,WCB,WCC表示的是碳钢，ABC表示强度级别，一般常用WCB。WCB对应的管道材质应为A106B，对应锻件材质为A105。
WC6是合金钢的铸件，对应管道材质约为A355 P11，锻件为A182 F11；另外还有WC9，耐高温合金钢，对应约为A355 P22，锻件对应A182 F22。
WC可焊性铸件
LCB/LCC（ASTM A352）低温碳钢
ITCS为进行冲击韧性碳钢; Impact Test C=Carbon S=Steel（A350）
Split body 分体式，side entry 侧装（指执行机构）对应的是TOP entry 上装式
阀门常用ASTM材料锻、铸件对照表（ASME ）
注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺寸不受模具限制，承压性能可靠，多用于高压、氧气工况、小口径或其他小批量的阀门制造上，一般在高温、高压或低温或特殊介质下选择锻件；铸件一般只适用于中低压，多用于标准化的成型阀门的批量生产上。
2）材料A351 CF3M跟A182 F316L区别: 两个标准对应的材质都是316不锈钢。CF3M 表示铸件，常用作阀门材料。相对应的锻钢代号是A182 F316L。ASTM A216 WCB是铸件，其锻件是A105；SS304的铸件是A351-CF8，锻件是A182-F304。
阀门材质选择
制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。制造阀门零件的材料要根据下列因素来选择：
1、工作介质的压力、温度和特性。
2、该零件的受力情况以及在阀门结构中所起作用。
3、有较好的工艺性。
4、在满足以上条件情况下，要有较低的成本。
第一节阀体、阀盖和阀板（阀瓣）的材料
一、灰铸铁：灰铸铁适用于公称压力PN≤，温度为-10℃～200℃的水、蒸汽、空气、
煤气及油品等介质。灰铸铁常用牌号为：HT200、HT250、HT300、HT350。
二、可锻铸铁：适用于公称压力PN≤，温度为-30～300℃的水、蒸汽、空气及油品介
质，常用牌号有：KTH300-06、KTH330-08、KTH350-10。
三、球墨铸铁：适用于PN≤，温度为－30～350℃的水、蒸汽、空气及油品等介质。常
用牌号有：QT400-15、QT450-10、QT500-7。
四、碳素钢（WCA、WCB、WCC）：适用于公称压力PN≤，适用于工作温度在-29~+425℃
之间的中、高压阀门，其中16Mn、30Mn工作温度为-29～595℃，常用来代替ASTM A105.常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。
五、低温碳钢（LCB）：适用于公称压力PN≤,温度≥-196℃乙烯，丙烯，液态天然气，
液氮等介质，常用牌号有ZG1Cr18Ni9、0Cr18Ni9、1Cr18Ni9Ti、ZG0Cr18Ni9.六、合金钢（WC6、WC9），适用于工作温度在-29～595℃之间的非腐蚀性介质的高温高
压阀门；WC5、WC9适用于工作温度在-29～650℃之间的腐蚀性介质的高温高压阀门。
七、奥氏体不锈钢，适用于工作温度在-196～+600℃之间的腐蚀性介质的阀门。
八、蒙乃尔合金：主要适用于氢氟介质的阀门。
九、铸铜合金：主要适用于工作温度在-29～595℃之间的氧气管路用阀门。
第二节密封面材料
密封面是阀门最关键的工作面，密封面质量的好坏关系到阀门的使用寿命，通常密封面材料要考虑耐腐蚀，耐擦伤，耐冲蚀，抗氧化等因素。通常分两大类：
（一）软质材料
1、橡胶（包括丁睛橡胶，氟橡胶等）
2、塑料（聚四氟乙烯，尼龙等）
（二）硬密封材料
1、铜合金（用于低压阀门）
2、铬不锈钢（用于普通高中压阀门）
3、司太立合金（用于高温高压阀门及强腐蚀阀门）
4、镍基合金（用于腐蚀性介质）
第三节阀杆材料
阀杆在阀门开启和关闭过程中，承受拉、压和扭转作用力，并与介质直接接触，同时和填料之间还有相对的摩擦运动，因此阀杆材料必须保证在规定温度下有足够的强度
和冲击韧性，有一定的耐腐蚀性和抗擦伤性，以及良好的工艺性。常用的阀杆材料有以下几种。
一、碳素钢
用于低压和介质温度不超过300℃的水、蒸汽介质时，一般选用A5普通碳素钢(现Q275，A3为Q235)。
用于中压和介质温度不超过450℃的水、蒸汽介质时，一般选用35优质碳素钢。
二、合金钢
用于中压和高压，介质温度不超过450℃的水、蒸汽、石油等介质时，一般选用 40Cr （铬钢）。
用于高压、介质温度不超过540℃的水、蒸汽等介质时，可选用38CrMoALA渗氮钢。
用于高压、介质温度不超过570℃的蒸汽介质时，一般选用25Cr2MoVA铬钼钒钢。
三、不锈耐酸钢
用于中压和高压、介质温度不超过450℃的非腐蚀性介质与弱腐蚀性介质，可选用1Cr13、2Cr13、3Cr13铬不锈钢。
用于腐蚀性介质时，可选用Cr17Ni2、1Cr18Ni9Ti、Cr18Ni12Mo2Ti、Cr18Ni12Mo3Ti 等不锈耐酸钢和PH15-7Mo沉淀硬化钢。
四、耐热钢
用于介质温度不超过600℃的高温阀门时，可选用4Cr10Si2Mo马氏体型耐热钢和4Cr14Ni14W2Mo奥氏体型耐热钢。
第四节阀杆螺母材料
阀杆螺母在阀门开启和关闭过程中，直接承受阀杆轴向力，因此必须具备一定的强度。同时它与阀杆是螺纹传动，要求摩擦系数小，不生锈和避免咬死现象。
一、铜合金
铜合金的摩擦系数较小，不生锈，是目前普遍采用的材料之一。对于Pg<的低压阀门可采用ZHMn58-2-2铸黄铜。对于的中压阀门可采用ZQAL9-4无锡青铜。对于高压阀门可采用ZHAL66-6-3-2铸黄铜。
二、钢
当工作条件不允许采用铜合金时，可选用35、40等优质碳素钢，2Cr13、1Cr18Ni9、Cr17Ni2等不锈耐酸钢。工作条件不允许下列情况。
1、用于电动阀门上，带有瓜形离合器的阀杆螺母，需要进行热处理获得高的硬度或表面硬度。
2、工作介质或周围环境不适合选用铜合金时，如对铜有腐蚀的氨介质。
选用钢制阀杆螺母时，要特别注意螺纹的咬死现象。
第五节紧固件、填料及垫片材料
一、紧固件材料
紧固件主要包括螺栓、双头螺栓和螺母。紧固件在阀门上直接承受压力，对防止介
质外流起关重要作用，因此选用的材料必须保证在使用温度下有足够的强度与冲击韧性。
选用合金钢材料时必须经过热处理。对紧固件有特殊耐腐蚀要求时，可选用Cr17Ni2、2Cr13、1Cr18Ni9等不锈耐酸钢。
二、填料材料
在阀门上，填料是用来充填阀盖填料室的空间，以防止介质经由阀杆和阀盖填料室空间泄漏。
1、对填料的要求
1）耐腐蚀性好，填料与介质接触，必须能耐介质的腐蚀。
2）密封性好，填料在介质及工作温度的作用下不泄漏。
3）摩擦系数小，以减小阀杆与填料间的摩擦力矩。
2、填料的种类
填料可分为软质填料及硬质填料两种：
1）软质填料：系由植物质，即大麻、亚麻、棉、黄麻等，或由矿物质，即石棉纤维，或由石棉纤维内夹金属丝和外涂石墨粉等编织的线绳，也有压成的成型的填料，以及近年来新发展的柔性石墨填料材料。
植物质填料常用于100℃以下的低压阀门；矿物质填料可用于450-500℃的阀门。
近年来使用橡胶O型圈做填料的结构介质温度一般限制在60℃以下。
高温高压阀门上的填料也有采用纯石棉加片状石墨粉压紧而成的。
2）硬质填料：即由金属或金属与石棉、石墨混合而成的填料以及聚四氟乙烯压合烧结而成型的填料，金属填料使用较少。
3、填料的选择
选择填料要根据介质、温度和压力来选择，常用的材料有以下几种：
1）油浸石棉绳，可按表5-2选择。
2）橡胶石棉绳：可按表5-3选择。
3）石墨石棉绳：石棉绳上涂有石墨粉，可用温度450℃以上，压力可以达到16Mpa，一般适用于高压蒸汽上。近后来又逐步采用了压成人字型填料，单圈放置，密封性好。
4）聚四氟乙烯：这是一种目前使用较广的一种填料。特别适用腐蚀性介质上，但温度不得起过200℃。一般采用压制或棒料车制而成，形状如图5-1所示。
表5-2
注：形状代号F表示方的，穿心或一至多层编结；Y表示圆的，中间是一扭制芯子，外边是一至多层编结；N表示扭制的。
表5-3
三、垫片材料
垫片是用来充填两个结合面（如阀体和阀盖之间的密封面）间所有凹凸不平处，以防止介质从结合面间泄漏。
1、对垫片的要求
垫片材料在工作温度下具有一定的弹性和塑性以及足够的强度，以保证密封。同时要具有良好的耐腐蚀性。
2、垫片材料的种类和选择
垫片可分为软质和硬质两种，软质一般为非金属材料，如硬纸板、橡胶、石棉橡胶
板，聚四氟乙烯等。硬质一般为金属材料或者金属包石棉、金属与石棉缠绕的等。
垫片的形状有很多，有扁平的、圆形的、椭圆形的、齿形的、透镜式的以及其他特殊形状的。
图5-2为金属包有石棉衬垫和金属石棉缠绕式垫片
图5-3为橡胶制O形圈。
图5-4为梯形槽式金属垫片。
图5-5为密封面凹凸式金属齿形垫片。
图5-6为密封面透镜式金属垫片。
金属垫片的材料一般用08、10、20优质碳素钢和1Cr13、1Cr18Ni9不锈钢，加工精度和表面光洁度要求较高，适用于高温高压阀门。
非金属垫片材料一般塑性较好，用不大的压力就能达到密封，适用于低温低压阀门。
垫片材料可按表5-4选择。
内件材质适用温度/℃内件材质适用温度/℃304-268～316440型不锈钢60RC-29～427
316-268～31617-4PH-40～427
青铜-273～2326号合金钢(Co-Cr)-273～816因科镍尔合金-240～649化学镀镍-268～427 K蒙乃尔合金-240～482镀铬-273～316蒙乃尔合金-240～482丁腈橡胶-40～93
哈斯特洛依合金B-198～371氟橡胶-23～204
哈斯特洛依合金C-198～538聚四氟乙烯200钛合金-29～316尼龙-73～93镍基合金-198～316聚乙烯-73～93 20号合金-46～316氯丁橡胶-40～82 416型不锈钢40RC-29～427
密封面材料适用温度/℃硬度适用介质青铜-273~232水、海水、空气、氧气、饱和蒸汽等
316L-268~31614HRC 蒸汽、水、油品、气体、液化气体、等轻微腐蚀且无冲蚀的介质
铸铁阀门阀杆、密封面、垫片、填料、紧固件材料表
耐蚀阀门用蒙乃尔合金(MONEL)
1 概述
蒙乃尔(Monel) 合金、铸镍合金、哈氏合金等都是制造特殊用途阀门的材料。Monel 合金是镍基耐蚀合金中的Ni-Cu 系合金, 最早是由美国国际镍公司( International 镍公司)开发的〔1〕,其典型成分为70 %Ni和30 %Cu ,它是镍基耐蚀合金中应用最广泛的合金。
Monel合金既具有较高的强度和韧性, 又具有优良的抗还原酸及强碱介质和海水等腐蚀的性能, 因此通常用于制造输送氢氟酸(HF)、盐水、中性介质、碱盐及还原性酸介质〔2〕的设备。Monel 合金也适用于干燥氯气、氯化氢气、高温氯气(425℃) 及高温氯化氢(450℃) 等介质, 但不抗含硫介质和氧化性介质(如硝酸, 含氧量高的介质) 的
腐蚀, 因为镍与硫和氧有剧烈反应, 易形成Ni
3S
2
和NiO〔3〕。
2 性能
Monel合金为Ni-Cu 固溶体,其中Cu 是作为在Ni中加入了非氧化性的抗蚀剂, 改善了镍合金的耐蚀性, 并起强化合金的作用。其内加入C ,可改善合金的铸造性能, 但在常温时合金中仅能溶解 %的C,过剩的C 将以石墨相析出。加入 %～ %Fe , 也可改善合金的铸造性能。加入Mn和Si可以改善合金的机械性能, 特别是Si的含量对Monel 合金的机械性能和物理性能有重要的影响。
3 分类
Monel 合金有铸造合金和变形合金(轧材) 两大类。
变形合金
美国的变形Monel 合金有10 种之多。如Monel400、MonelC、Monel403、Monel404、Monel R2405、Monel406、Monel411 、Mon2elK500、Monel501 和Monel502 等。因Monel 在不同的美国标准体系中有各自的表示方法,为了便于使用和计算机统一管理,SAE (美国汽车工程师学会) 和ASTM (美国材料与试验学会)联合发展了ASTM2SAE统一数码系统(Unified Numbt ring System2UNS)。在美国的UNS中, 镍合金有 5 种牌号的变形Monel合金, 有固溶强化型的NO4404(Monel400)、NO4404(Monel404) 和NO4405 ( MonelR2405), 及沉淀硬化型的NO5500(MonelK500)和NO5502(Monel502) 等(表1)〔4〕。其中用于制造耐蚀阀门常用的变形Monel合金是Monel400和MonelK500这2种牌号。
合金牌号
化学成分 ( %)
C Si Mn S Ni Fe其他
NO4400 (Monel400)
NO4404 (Monel404)
NO4405 (MonelR2405)
≤
≤
≤
≤≤
≤
≤≤
≤
≤～
～～～
≤
≤
≤
Cu基
Cu基,Al≤
Cu基NO5500 (Monel K500)≤≤≤≤～≤
Cu基, Al213～3115 ,
Ti0135～0185 NO5502 (Monel502)≤≤≤≤～≤Cu基,Al215～315
美国铸造Monel合金在ASTM A494 中有M35-1、M35-2、M-30H、M-25S 和M-30C 这5 种牌号(表2) , 在美国联邦标准QQ-N2-88〔5〕中也有5 种铸造Monel合金(表3)。
表 2 ASTM A494中铸造 Monel合金
注:(a)若要求可焊性,应订购牌号M3521或M230C;(b)为某一资料参数;(c)HB最小为300。
表3 QQ2N2288 铸造Monel 合金
4 应用
M35-1, M35-2及QQ-N2-88中的A级和E级通常用于制造精炼的Monel合金泵、阀门和配件。而含Si量高的B级 %Si) Monel合金, 因强度高,既耐腐蚀又耐磨损, 因此主要用于制造要求抗磨性好的轴和耐磨环。D级%Si) Monel合金用于制造要求耐磨性更高及更耐腐蚀的部件。
Monel合金阀门有整体和内件两大类型。整体Monel合金阀门是指阀门的壳体和内件均为Monel,其主要用在炼油厂烷基化装置中的HF 酸再生塔部分。由于HF 酸再生温度高(149℃)和含水率高的原因,需要使用整体Monel合金阀门,此外整体Monel合金阀门还用于炼油厂催化剂的无灰添加剂的生产和氯碱厂高浓度氯碱液系统等工况中。
Monel合金内件阀门系指阀门的壳体材质为碳钢或不锈钢,而阀门的内件材质为Monel合金。以碳钢为壳体的Monel合金阀门主要用于炼油厂烷基化装置HF酸系统的低温区域,其利用碳钢对低温(≤71℃)的无水氢氟酸(HF) 有较好的抗腐蚀性能,但碳钢长期在该工况使用时会在其表面因腐蚀而形成薄膜,若在阀门密封部位用碳钢,腐蚀后形成的薄膜将影响阀门的密封性能。需要指出的是:碳钢阀门常用的Cr13 型密封材料更不能抵抗HF 酸的腐蚀, 而内件材质为Monel合金时可以保证阀门的密封性能,而且用Monel合金内件阀门其成本要比整体Monel合金阀门便宜得多。以碳钢为壳体的Monel合金阀门也可用于海水等介质的工况中。阀门壳体材质为不锈钢的Monel合金内件阀门,是用在乙烯、丙烯、液氧、纯氧及海水和合金其他工况中。烷基化装置中使用的整体Monel合金阀门和Monel合金内件阀门从安全角度考虑要求选用压力级为CL300 磅级,用于其他工况的Monel合金内件阀门,压力级有CL150和CL300磅,或PN116～
614MPa等。
5 熔炼和铸造
Monel合金的熔炼和铸造技术是决定能否生产出合格的Monel合金铸件的关键, 因为Monel合金树枝晶发达, 缩孔缩松率大, 吸气(吸氢,吸氧) 倾向极大,还会与造型材料发生渗硫化学反应(用呋喃树脂自硬砂时),从安全角度考虑,Monel合金阀门用在氢氟酸和氯气及氯化氢气体等剧毒和高危险性介质中,要求铸件应按A级管路用阀门进行射线探伤检验。虽然美国标准中指出, 铸造M35-1可焊,但实际上其可焊性极差,补焊的铸件质量难以保证。M35-1合金的密度为8163t/m3(20℃时),凝固收缩率21mm/m ,合金熔点为1315～1345℃。M35-1、M35-2 及QQ-N2-88 的A 级和E 级是以铸态交货使用的。尽管铸造Monel合金有许多牌号,但用于铸造Monel合金阀门铸件时,主要采用
ASTMA494 中的M35-1。
铸造Monel合金和变形Monel合金在化学成分上的变动很小(表4),但这种变动对变形合金来说满足了其较好的变形能力,而对铸造合金则提供了较好的铸造性能。这就是为什么在铸造时要用铸造Monel合金牌号,选用轧材时要用变形Monel合金牌号的理
由。
表4 阀门常用的铸造和变形Monel合金化学成分(%)
6 结语
现行的Monel合金美国技术标准有ASTM、SAE、AMS (美国航空材料标准学会)、MIL (美国国防部标准)、ANSI、ASME及QQ (美国联邦标准) 等。对于同一牌号的Monel 合金, 采用不同的技术规范体系, 不仅牌号的表示方法不同, 而且其规范的编号和内容也不完全相同。通常军工产品采用MIL、QQ或AMS规范, 民用产品采用ASTM和ASME 规范〔6〕。
参考文献
〔1〕日本. 铸物便览〔ZM〕. 改订3 版, 2000.
〔2〕乐精华. 铸镍及镍合金的应用〔J 〕. 阀门, 1993 ,(2) .
〔3〕董元源. 蒙乃尔铸造合金的工艺特性〔J 〕. 阀门,1985 , (3) .
〔4〕林慧国, 周人俊. 世界钢号手册(第二版) 〔M〕. 北京: 机械工业出版社, 1985.〔5〕Metas Handbook Desk Edition American Sociecy For Met2als86《Nickel and Nickel Alloys》.
〔6〕孟家燕. 美国蒙乃尔合金体系〔J 〕. 材料开发与应用, 1992.
(收稿日期: 13),2002年第6 期,<阀门>,37
通用阀门材料
通用阀门材料 API 600规定的内件材料组合
阀杆材料类型硬度 HB
密封面
密封件号材料类型硬度
13Cr200～275
113Cr≥HB250
413Cr≥HB750
5或5A HF≥HB350 613Cr/NiCu≥HB750/≥HB175 713Cr/13Cr≥HB250/≥HB750 8～8A13Cr/HF≥HB250/≥HB350
18Cr-8Ni
不规定218Cr-8Ni不规定
25Cr-20Ni325Cr-20Ni 镍铜合金9镍铜合金
常用的内件材料组合
常用紧固件材料
美标阀门用螺栓、螺母材料配对
美标阀门常用螺栓、螺母材料化学成份及机械性能
金属垫片使用条件
阀门常用材质 一、灰铸铁：灰铸铁适用于公称压力PN≤1.0MPa，温度为－10℃～200℃的水、蒸汽、空气、煤气及油品等介质。灰铸铁常用牌号为：HT200、HT250、HT300、HT350。 二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为－30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300-06、KTH330-08、KTH350-10。 三、球墨铸铁：适用于PN≤4.0MPa，温度为－30～350℃的水、蒸汽、空气及油品等介质。常用牌号有：QT400-15、QT450-10、QT500-7。鉴于目前国内工艺水平，各厂参差不齐，用户又往往不易检验。根据经验，建议PN≤2.5MPa，阀门还是采用钢制阀门为安全。 四、耐酸高硅球墨铸铁：适用于公称压力PN≤0.25MPa，温度低于120℃的腐蚀性介质。 五、碳素钢：适用于公称压力PN≤32.0MPa，温度为－30～425℃的水、蒸汽、空气、氢、氨、氮及石油制品等介质。常用牌号有WC1、WCB、ZG25及优质钢 20、25、30及低合金结构钢16Mn。 六、铜合金：适用于PN≤2.5MPa的水、海水、氧气、空气、油品等介质，以及温度－40～250℃的蒸汽介质，常用牌号为ZGnSn10Zn2(锡青铜），H62、Hpb59-1（黄铜）、QAZ19-2、QA19-4(铝青铜)。 七、高温铜：适用于公称压力PN≤17.0MPA、温度≤570℃的蒸汽及石油产品。常用牌号有ZGCr5Mo,1Cr5M0.ZG20CrMoV, ZG15Gr1Mo1V, 12CrMoV , WC6, WC9等牌号。具体选用必须按照阀门压力与温度规范的规定。 八、低温钢：适用于公称压力PN≤6.4Mpa,温度≥-196℃乙烯，丙烯，液态天然
阀门压力等级对照表 阀门公称压力系列 适用于阀门) Metric Equivalent Charts
In. 毫米DN 125 150 200 250 300 350 400 450 500 600 650 700 750 英寸In. 32 34 36 42 48 54 60 64 72 80 84 88 96 毫米DN 800 850 900 1050 1200 1350 1500 阀门型号编制方法 阀门型号编制方法主要参照JB 308-1975 标准，同时吸收了有关标准对型号编制的规 定。 这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、 安全阀、减压阀、疏水阀。 阀门的型号编制方法( JB 308-1975 ) 1 2 3 4 5 —— 6 7 阀体材料代号 公称压力数值 阀座密封面或衬里材料代号 结构形式代号 连接形式代号 传动方式代号
类型代号 1）类型代号用汉语拼音字母表示（阀门类型代号） 类型 代号类型代号类型代号类型代号 闸阀Z 球阀Q 旋塞阀X 减压阀Y 截止阀J 蝶阀 D 止回阀底阀H 疏水阀S 节流阀L 隔膜阀G 安全阀 A 注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母 “D ”、“ B”和“ W”。（2）传动方式代号用阿拉伯数字表示（阀门传动方式代号）传动方式 代号传动方式代号传动方式代号传动方式代号传动方式代号电磁动0 电-液动 2 圆柱齿轮 4 气动 6 气-液动8 电磁-液 动1 蜗轮 3 锥齿轮 5 液动 7 电动 9 注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 2.对于气动或液动，常开式用6K 、7K表示；常闭式用6B、7B 表示；气动带手动用6S 表示；防爆电动 用“ 9B ”表示。 3）连接形式代号用阿拉伯数字表示（阀门连接形式代号） 连接形式 代号连接形式代号连接形式代号连接形式代号
WCB/LCB/LCC/WC6/WC在阀门中是什么材质 W, Wrought,铸造；C-Carbon steel碳钢；A，B，C 表示钢种强度值由低到高 WCA,WCB,WCC表示的是碳钢，ABC表示强度级别，一般常用WCB。WCB对应的管道材质应为A106B，对应锻件材质为A105。 WC6是合金钢的铸件，对应管道材质约为A355 P11，锻件为A182 F11；另外还有WC9，耐高温合金钢，对应约为A355 P22，锻件对应A182 F22。 WC可焊性铸件 LCB/LCC（ASTM A352）低温碳钢 ITCS为进行冲击韧性碳钢; Impact Test C=Carbon S=Steel（A350） Split body 分体式，side entry 侧装（指执行机构）对应的是TOP entry 上装式 阀门常用ASTM材料锻、铸件对照表（ASME ）
注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺寸不受模具限制，承压性能可靠，多用于高压、氧气工况、小口径或其他小批量的阀门制造上，一般在高温、高压或低温或特殊介质下选择锻件；铸件一般只适用于中低压，多用于标准化的成型阀门的批量生产上。 2）材料A351 CF3M跟A182 F316L区别: 两个标准对应的材质都是316不锈钢。CF3M 表示铸件，常用作阀门材料。相对应的锻钢代号是A182 F316L。ASTM A216 WCB是铸件，其锻件是A105；SS304的铸件是A351-CF8，锻件是A182-F304。 阀门材质选择 制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。制造阀门零件的材料要根据下列因素来选择： 1、工作介质的压力、温度和特性。 2、该零件的受力情况以及在阀门结构中所起作用。 3、有较好的工艺性。 4、在满足以上条件情况下，要有较低的成本。 第一节阀体、阀盖和阀板（阀瓣）的材料 一、灰铸铁：灰铸铁适用于公称压力PN≤，温度为-10℃～200℃的水、蒸汽、空气、 煤气及油品等介质。灰铸铁常用牌号为：HT200、HT250、HT300、HT350。 二、可锻铸铁：适用于公称压力PN≤，温度为-30～300℃的水、蒸汽、空气及油品介 质，常用牌号有：KTH300-06、KTH330-08、KTH350-10。 三、球墨铸铁：适用于PN≤，温度为－30～350℃的水、蒸汽、空气及油品等介质。常 用牌号有：QT400-15、QT450-10、QT500-7。 四、碳素钢（WCA、WCB、WCC）：适用于公称压力PN≤，适用于工作温度在-29~+425℃
1. 缩写词和代号 1.1 法兰结构形式及密封面代号 BL---Blind Flange 法兰盖 LF/SE---Lapped Joint Flange 对焊环松套法兰SO---Slip-On Welding Flange 带颈平焊兰 SW---Socket Welding Flange 承插焊法兰 Th---Thread Flange 螺纹法兰 WN---Welding Neck Flange 带颈对焊法兰 FF---All Flat Face 全平面 RF---Raised Face 突面 FM---Female Face 凹面 M---Male Face 凸面 T---Tongue Face 榫面 G---Groove Face 槽面 RJ---Ring Joint 环连接面 1.2 常用缩写词` 13Cr + STL---13Cr Trim with Stellited Seat DWD---Split Wedge Disc 楔形双闸板 MFR'S---Manufacturer's Standard 制造厂标准RWD---Resilient Wedge Disc 弹性闸板 13Cr阀芯带STL阀座 "ENP---Electroless Nickel Plating 镍磷硼合金镀层NBR---Nitrile-butadiene Ruber 丁腈橡胶Sch.No.---Schedule Number 管表号 Bana-N 丁钠橡胶 FE---Flanged End 法兰连接端 NPS---Nominal Pipe Size 管子公称尺寸（英制）STL---Stellited 硬质合金（钴－铬－钨合金） BB---Bolted Bonnet 螺栓连接的阀盖 FLG---Flange 法兰 NPT---National Pipe Taper Thread 60°锥管螺纹SWD---Solid Wedge Disc 楔形单闸板 BC---Bolted Cap 螺栓连接的阀帽 FS---Forged Steel 锻钢 NRS---Non-Rising Stem 暗杆 SW----Socket Weld 承插焊 BN---Bayonet 卡套连接 FWD---Flexible Wedge Disc 挠性楔形闸板 OS---Outside Screw 外螺纹 TB---Thread Bonnet 螺纹阀盖 BRZ---Bronze 青铜 GALV---Galvanized 镀锌 OS&Y---Outside Screw with Yoke 外螺纹带支架

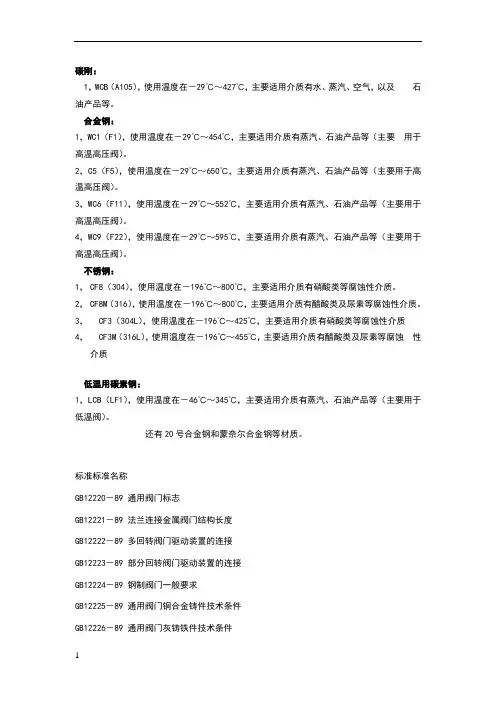

碳刚： 1，WCB（A105），使用温度在－29℃～427℃，主要适用介质有水、蒸汽、空气，以及石油产品等。 合金钢： 1，WC1（F1），使用温度在－29℃～454℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。 2，C5（F5），使用温度在－29℃～650℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。 3，WC6（F11），使用温度在－29℃～552℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。 4，WC9（F22），使用温度在－29℃～595℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。 不锈钢： 1，CF8（304），使用温度在－196℃～800℃，主要适用介质有硝酸类等腐蚀性介质。 2，CF8M（316），使用温度在－196℃～800℃，主要适用介质有醋酸类及尿素等腐蚀性介质。3，CF3（304L），使用温度在－196℃～425℃，主要适用介质有硝酸类等腐蚀性介质 4，CF3M（316L），使用温度在－196℃～455℃，主要适用介质有醋酸类及尿素等腐蚀性介质 低温用碳素钢： 1，LCB（LF1），使用温度在－46℃～345℃，主要适用介质有蒸汽、石油产品等（主要用于低温阀）。 还有20号合金钢和蒙奈尔合金钢等材质。 标准标准名称 GB12220－89 通用阀门标志 GB12221－89 法兰连接金属阀门结构长度 GB12222－89 多回转阀门驱动装置的连接 GB12223－89 部分回转阀门驱动装置的连接 GB12224－89 钢制阀门一般要求 GB12225－89 通用阀门铜合金铸件技术条件 GB12226－89 通用阀门灰铸铁件技术条件
阀门材质对照表 中、日、德、英、美及国际标准规定的常用金属材料对照表 分类序 号 中国日本国际标准美国英国德国GB1220 GB1221 GB12228 GB12229 Gb12230 JIS ISO683/13 ISO683/16 ANSI ASTM Bs970 Bs1449 DIN17440 DIN17224 铸碳素钢合金钢1WCA G5151 SCPH1A216 WCA161Cr-430F GS-C25 2ZG230-450 WCB G5151 SCPH2 SC 410 A216 WCB 3WCC A216 WCC 4ZG20CrMo A217 Wc53100 B2 5G5151 SCPH21A217 Wc41504 621E 6ZG15CrMoV3100 B3 铸不锈钢7ZG00Cr18Ni10G5121 SCS19A A351 CF31504 304C12E 8ZGOCr18Ni9Ti G5121 SCS13A A351 CF81504 304C15E G-X6CrNiMo181 9CF3M G5121 SCS16A A351 CF3M1504 316C12E 10 ZGOCr18Ni12Mo2 Ti G5121 SCS14A A351 CF8M1504 316C16E 11CF8M G5121 SCS14A A744 CF-8 M 3100 316C16 12CF8C G5121 SCS21A351 CF8C1504 347C17E G-X7CrNiNb118 9 13CF8 G5121 SCS13A G5121 SCS13 A744 CF-83100 304C15G-X6CrNi189 14CF3G5121 SCS19A A744 CF-33100 304C12
阀门材料:壳体常用的材质 阀门材料 阀门主要零件的材质，首先应考虑到工作介质的物理性能（温度、压力）和化学性能（腐蚀性）等。同时，还应了解介质的清洁程度（有无固体颗粒）。除此之外，还要参照国家 和使用部门的有关规定和要求。 许多种材料可以满足阀门在多种不同工况的使用要求。但是，正确、合理的选择阀门的材 料，可以获得阀门最经济的使用寿命和最佳的性能。 阀门的材质，种类繁多，适用于各种不同工况。现把常用的壳体材质、内件材质和密封面 材质介绍如下。 一、壳体常用的材质 1．灰铸铁灰铸铁阀以其价格低廉、适用范围广而应用在工业的各个领域。它们通常用在水、蒸汽、油和气体为介质的情况下，并广泛地应用于化工、印染、油化、纺织和许多其它对 铁污染影响少或没有影响到的工业产品上。 适用于工作温度在–15～200℃之间，公称压力PN≤1.6MPa的低压阀门。 2．黑心可锻铸铁适用于工作温度在–15～300℃之间，公称压力PN≤2.5MPa 的中低压阀门。适用介质为水、海水、煤气、氨等。 3．球墨铸铁球墨铸铁是铸铁的一种，这种铸铁，团状或球状石墨取代了灰铸铁中的片状石墨。这种金属内部结构的改变使它的机械性能比普通的灰铸铁要好，而且不损伤其它性能。
所以，用球墨铸铁制造的阀门比那些用灰铸铁制造的阀门使用压力更高。适用于工作温度 在–30～350℃之间，公称压力PN≤4.0MPa的中低压阀门。 适用介质为水、海水、蒸汽、空气、煤气、油品等。 4．碳素钢（WCA、WCB、WCC）起初发展铸钢是为适应那些超出铸铁阀和青铜阀能力的生产需要。但由于碳钢阀总的使用性能好，并对由热膨胀、冲击载荷和管线变形而产生应 力的抵抗强度大，就使它的使用范围扩大，通常包括了用铸铁阀和青铜阀的工况条件。 适用于工作温度在–29～425℃之间的中高压阀门。其中16Mn、30Mn作温度为–40～400℃之间，常用来替代ASTMA105。适用介质为饱和蒸汽和过热蒸汽。高温和低温油品、液化气体、压缩空气、水、天燃气等。 5．低温碳钢（LCB）低温碳钢和低镍合金钢可以用于低于零度的温度范围，但不能扩大使用到深冷区域。用这些材料制造的阀门适用于以下介质，如海水、二氧化碳、乙炔、丙烯 和乙烯。 适用于工作温度在–46～345℃之间的低温阀门。 6．低合金钢（WC6、WC9）低合金钢（如碳钼钢和铬钼钢）制造的阀门可以适用许多种工作介质，包括饱和和过热蒸汽、冷的和热的油、天然气和空气。碳钢阀的工作温度可以用到500℃，低合金钢阀可用到600℃以上。在高温下，低合金钢的机械性能比碳钢要高。 适用于工作温度在–29～595℃之间的非腐蚀性介质的高温高压阀门；C5、C12适用于工作温度在–29～650℃之间的腐蚀性介质的高温高压阀门。 7．奥氏体不锈钢奥氏体不锈钢大约含18%的铬和8%的镍。18-8奥氏体不锈钢经常用来使用在温度过高和过低以及很强的腐蚀条件下作为阀体和阀盖材料。以18-8不锈钢为基体加入钼并稍微增加镍的含量，实质上就增加其抗腐蚀
阀门压力等级对照表
阀门型号编制方法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。 这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。 阀门的型号编制方法（JB 308-1975） （1）类型代号用汉语拼音字母表示（阀门类型代号）
注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母“D”、“B”和“W”。 （2）传动方式代号用阿拉伯数字表示（阀门传动方式代号） 注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示； 气动带手动用6S表示；防爆电动用“9B”表示。 （3）连接形式代号用阿拉伯数字表示（阀门连接形式代号） 注：焊接包括对焊和承插焊。(4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）（4-2）截止阀和节流阀结构形式代号 (4-3)球阀结构形式代号 (4-4)蝶阀结构形式代号 (4-5)隔膜阀结构形式代号
(4-6)旋塞阀结构形式代号 (4-7)止回阀和底阀阀结构形式代号 (4-8)减压阀结构形式代号 (4-9)疏水阀结构形式代号 (4-10)安全阀结构形式代号
注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。 公称压力数值按JB 74-1994《管理附件公称压力试验压力和工作压力》的规定。 用于电站工业的阀门，当介质最高温度超过530℃时，按JB 74-1994第五条的规定标准工作压力。 1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。
阀门材料术语与通用的行业术语和缩写 Buna-N rubber 丁晴橡胶 Casting aluminium brass 铸铝黄铜 Casting aluminium bronze 铸铝青铜 CHR rubber 氯晴橡胶 Chrominm-molybdenum-vanadium steel 铬钼钒钢Chromium stainless steel 铬不锈钢 Chromium-molybdenum steel 铬钼钢Corrugation pad 波形垫 Cuprum alloy 铜合金 Ductile Cast iron 球墨铸铁 Expanded graphite 柔性石墨 Fine Steel Casting iron 优质碳素钢 Fluorous rubber 氟橡胶 Gray Cast iron 灰铸铁 Hayne's alloy 钴铬钨合金 High tem perature steel 高温钢 Low tem perature steel 低温钢 Nylon 尼龙塑料 Polytetrafluoroethylene 聚四氟乙烯 Pure aluminum 纯铝
Pure cupper 纯铜 Rubbeer graphite board 橡胶石墨板Spring steel 弹簧钢 Stainless acid-resisting steel 不锈耐酸钢Stainless and Graphite 不锈钢/ 石墨Stainless steel 不锈钢 Steel Casting iron 碳素钢铸件 Shell Test Pressure 壳体试验压力Service Fluid 工作介质 通用的行业术语和缩写 AC 交流电 Alternating Current EXP VLV 膨胀阀Expansion Valve PSIA 磅/平方英寸(绝对值) Pounds Per Square Inch Absolute ALL IRON 全铁结构 All-Iron Construction F 华氏温度 Degree Fahrenheit PSIG 磅/平方英寸(表值) Pounds Per Square Inch Gage AMER STD 美国标准 American Standard FF 平面 Flat Face RECIRC 再循环 Recirculate(d) AMS 自动化工程师协会的航空材料规范Aeronautical Material Specifications of the Society of Automotive Engineers FtoF 面对面Face to Face RF 凸面 Raised Face APPROX 近似值 Approximate FLG 法兰端口 Flanged End RPM 每分钟转数Revolutions per Minute ASME 美国机械工程师协会
阀门常用密封件的材质介绍 流体（气体、液体）的密封是各工业领域所必需的一门通用技术，不仅建筑、石油化工、船舶、机械制造、能源、交通、环境保护等工业离不开密封技术，航空、航天等尖端工业也与密封技术紧密相关。密封技术应用的领域十分广泛，凡是涉及流体的储存、运输、能量转换的装置都存在密封问题。 密封技术的重要性密封失效造成的后果是十分严重的，轻者“跑、冒、滴、漏”造成能源和资源的浪费，重者会使操纵失效，甚至产生火灾、爆炸、环境污染等后果危及人身安全！据初步统计机械设备及武器装备的质量事故中1/3以上是由于密封失效引起的，其中造成严重后果的如：美国挑战号航天飞机推进器O 形密封圈出现故障造成的机毁人亡；俄罗斯联盟号宇宙飞船燃料舱泄露数名宇航员死于非命；我国东方红三号宇航卫星升空后管路泄露无法正常工作。这就是现在的机械制造企业为什么不惜成本选用优质密封产品的原因。 密封材料的发展随着科学技术的发展，密封结构的工作条件更加苛刻。由于被密封的流体的温度，压力及腐蚀性大幅度提高，传统的密封材料如毛毡、麻丝、石棉丝、油灰等已不能满足使用要求，其逐渐被橡胶及其它合成材料所代替。橡胶等合成材料一般为高分子聚合物，在大分子链上带有不同特征的官能团（如：氯、氟、氰基、乙烯基、异氰酸基、羟基、羧基、烷氧基等）成为活性交联点。在催化剂、硫化剂、或高温、高能射线作用下，大分子由线性结构、支化结构转变成空间网状结构，这个过程称为硫化。硫化后的橡胶或其他合成材料，大分子失去原有的流动性，称为具有高弹变形的弹性体。常用的橡胶及合成材料有：天然橡胶、丁苯橡胶、氯丁胶、丁氰橡胶、乙丙橡胶、丁基橡胶、聚氨酯橡胶、丙烯酸酯橡胶、氟橡胶、硅橡胶等。 测定密封材料优劣的性能指标： 1、拉伸性能拉伸性能是密封材料首先要考虑的性能，包括：拉伸强度、定伸应力、扯断伸长率和扯断永久变形量。拉伸强度是试样拉伸至断裂的最大应力。定伸应力（定伸模量）是在规定伸长时达到的应力。伸长率是试样受规定的拉伸力时引起的变形，用伸长的增量与原长之比。扯断伸长率是试样拉断时的伸长率。拉断永久变形是试样拉伸断裂后标线之间的残余变形。 2、硬度硬度表示密封材料抵抗外力压入的能力，也是密封材料基本性能之一。材料的硬度在一定程度上与其他性能相关，硬度越高相对来说强度越大，伸长率越小，耐磨性能越好，而耐低温性能越差。 3、压缩性能橡胶密封件通常处于受压缩状态，由于橡胶材料的黏弹性，受压缩时压力会随时间减小，表现为压缩应力松弛；除去压力后不能回复原来形状，表现为压缩永久变形。在高温和油类介质中这种现象更为明显，该性能直接关系到密封制品的密封能力的持久性。 4、低温性能用来衡量橡胶密封件低温特性的指标，下面介绍两种测试低温性能的方法：1）低温回缩温度：把密封材料拉伸至一定长度，然后固定，迅速冷却到冻结温度以下，达到平衡后松开试片，并以一定的速度升温，记录式样回
阀门压力等级对照表 阀门, 等级, 压力,对照表
阀门型号编制方法 阀门型号编制方法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。 这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、 安全阀、减压阀、疏水阀。 阀门的型号编制方法（JB 308-1975） （1）类型代号用汉语拼音字母表示（阀门类型代号）
注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母 “D”、“B”和“W”。 （2）传动方式代号用阿拉伯数字表示（阀门传动方式代号） 注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示； 气动带手动用6S表示；防爆电动 用“9B”表示。 （3）连接形式代号用阿拉伯数字表示（阀门连接形式代号） 注：焊接包括对焊和承插焊。 (4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）（4-2） 截止阀和节流阀结构形式代号
(4-3)球阀结构形式代号(4-4)蝶阀结构形式代号(4-5)隔膜阀结构形式代号 (4-6)旋塞阀结构形式代号(4-7)止回阀和底阀阀结构形式代号(4-8)减压阀结构形式代号 (4-9)疏水阀结构形式代号 (4-10)安全阀结构形式代号
注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。 公称压力数值按JB 74-1994《管理附件公称压力试验压力和工作压力》的规定。用于电站工业的 阀门，当介质最高温 度超过530℃时，按JB 74-1994第五条的规定标准工作压力。 1.阀门类型 根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀
注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺寸不受模具限制，承压性能可靠，多用于高压、氧气工况、小口径或其他小批量的阀门制造上，一般在高温、高压或低温或特殊介质下选择锻件；铸件一 制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。制造阀门零件的材料要根据下列因素来选择：
二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为-30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300-06、KTH330-08、KTH350-10。 三、球墨铸铁：适用于PN≤4.0MPa，温度为－30～350℃的水、蒸汽、空气及油品等介质。常用牌号有：QT400-15、QT450-10、QT500-7。 四、碳素钢（WCA、WCB、WCC）：适用于公称压力PN≤32.0MPa，适用于工作温度在-29~+425℃之间的中、高压阀门，其中16Mn、30Mn 工作温度为-29～595℃，常用来代替ASTM A105.常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。 五、低温碳钢（LCB）：适用于公称压力PN≤6.4Mpa,温度≥-196℃乙烯，丙烯，液态天然气，液氮等介质，常用牌号有ZG1Cr18Ni9、0Cr18Ni9、1Cr18Ni9Ti、ZG0Cr18Ni9. 六、合金钢（WC6、WC9），适用于工作温度在-29～595℃之间的非腐蚀性介质的高温高压阀门；WC5、WC9适用于工作温度在-29～650℃之间的腐蚀性介质的高温高压阀门。 七、奥氏体不锈钢，适用于工作温度在-196～+600℃之间的腐蚀性介质的阀门。
(一)阀门产品种类术语-valve英汉互译 阀门valve 通用阀门General valve 球阀Ball valve 槽车球阀Tank Lorry Ball Valves CQ螺纹球阀CQ Thread Ball Valves 法兰球阀Flange Ball Valves 衬里球阀Lining Ball Valves 闸阀Gate valve 楔式闸阀Wedge Gate Valves 法兰闸阀Flange Gate Valves 排渣闸阀Scum Gate Valves 薄型闸阀Thin Gate Valves 水封闸阀Water Seal Gate Valves 电动楔式闸阀Electric Actuated Wedge Gate Valve
平板闸阀Flat Gate Valve 单闸板平板闸阀Single Disc Flat Gate Valves Electric Double Disk Parallel Gate Valves电动平行式双闸板闸阀Double Disc Flat Gate Valves 双闸板平板闸阀 Double Disk Parallel Gate Valves平行式双闸板闸阀 截止阀Globe valve Angle Globe valves 角式截止阀 Angle Type Globe Valves 门角式截止阀 Electric Actuated Stop Valves 电动截止阀 Flange Globe Valves 法兰截止阀 Lining Globe Valves 衬里截止阀 Oblique Stop Valves 直流式截止阀？？？？？？？ Plunger Globe Valves 柱塞截止阀 Magnetic Co-operate Globe Valves磁耦合截止阀 止回阀Check valve
阀门内件通常是指阀瓣、阀座和阀杆，但在有些情况它也包括其它零件，如衬套、螺栓和螺母等。（注：‘阀瓣’这一名词，对于大多数型式的阀门，通用名词把它叫关闭件。但也有例外，如就旋塞阀来说，关闭件叫旋塞。）阀门的密封面主要是指阀瓣和阀座接触面。常用的内件材质如表1、表2。 表1 阀门内件常用的材质及使用温度 阀门密封面常用材料及适用介质和允许使用的温度范围如表2-22： 表2 阀门密封面常用材料及适用介质
以下给出的是经过短暂的调查，阀门内件使用最频繁的材料。 青铜 使用最广的青铜阀、铸铁阀门和钢阀门的最高工作温度在280℃左右。适用介质包括蒸汽、水、油、空气和天然气输送管线。阀瓣和阀门座也可以使用适当牌号的青铜（阀杆用不锈钢）可以适应那些温度极低的介质，如液化气、液态氧和液态氮。 不含锌的青铜，通常是铝青铜。在特定的情况下也常被应用。 铁
除阀杆用钢制成，阀门的其余全部零件都用铁制作（‘全铁’）。通常阀瓣和阀体两者都有整体密封面。‘全铁’阀门对于浓硫酸和碳氢化合物的混合酸介质来说是一种比较经济的选择，并且对于许多其它与工业有关的化学液体如卤水、氨水、酒精、洗涤液和氯化物溶液使用情况也很令人满意。 铬13不锈钢 这种材料广泛地应用于阀杆、阀座密封圈和阀瓣上。它使用在含有一定比例的润滑剂的介质，具有很高的耐磨、抗擦伤、抗腐蚀和抗冲蚀等特点。它还有很强的抗氧化能力和抗热硫化润滑油的腐蚀能力。这种材料在油品和蒸气管线上，工作温度达到600℃的情况下已成功的使用了许多年。 镍合金 ‘镍合金’（这里指镍、铜和锡合金的组合），用它做阀门座环；用铬13不锈钢做阀瓣，特别适合于没有润滑剂，腐蚀性相对不大的气体和液体介质。其它的适用介质包括过热蒸汽和饱和蒸汽、天然气、燃油、汽油和低粘度油。对于蒸汽来说，工作介质限制在450℃以下，对于其它介质限制在260℃以下。 用组合镍合金做阀座和阀瓣也适合于蒸汽、水和其它介质使用。 奥氏体不锈钢 前面阀体材料里已经介绍过奥氏体不锈钢，以18-8铬一镍为基础的钢材，广泛地用在阀门内件制造上。无论是在极强的腐蚀还是极高的温度下，或者即强腐蚀又高温下的介质都适用。 特种不锈钢 这些‘20’合金、‘耐热镍铬铁合金825’和‘Carpenter 20cb3’经常被用来做阀门内件。这些特种不锈钢的内件经常用在普通不锈钢阀门上，而且有时也只在铁阀和钢阀上。 ‘蒙乃尔’合金 用这种合金做阀门内件，大多数用在铁阀和钢阀上。其介质多为海水，盐溶液或蒸汽。

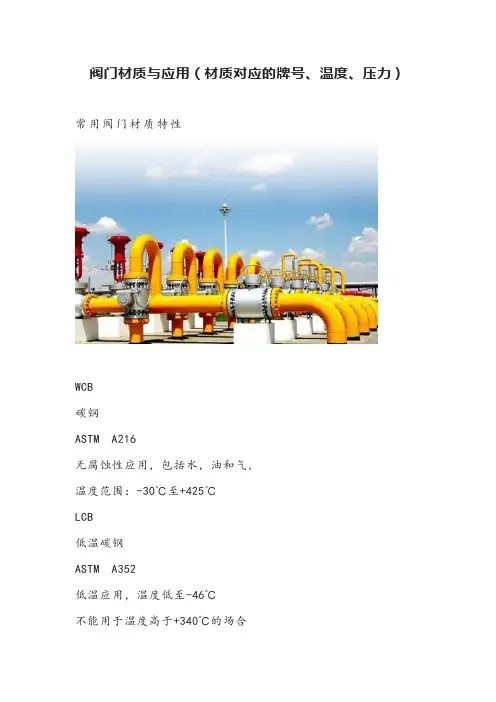

WCB 碳钢 ASTM A216 无腐蚀性应用，包括水，油和气， 温度范围：-30oC至+425oC LCB 低温碳钢 ASTM A352 低温应用，温度低至-46oC 不能用于温度高于+340oC的场合 LC3 3.5%镍钢 ASTM A352 低温应用，温度低至-101oC 不能用于温度高于+340oC的场合 WC6 1.25%铬0.5%钼钢 ASTM A217 无腐蚀性应用，包括水，油和气， 温度范围：-30oC至+593oC WC9 2.25铬 ASTM A217 无腐蚀性应用，包括水，油等级WC9和气，温度范围：-30oC至+593oC C5 5%铬0.5%钼 ASTM A217 轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30oC至+649oC
