一、灯具的安装方式：
1 线吊式 CP Wire(Cord) Pendant
2 链吊式 CH Chain Pendant
3 管吊式 P Pipe(Conuit) erected
4 壁装式 W Wall mounted
5 吸顶式或直附式 S Ceiling mounted (Absorbed)
6 嵌入式 R Recessed in
7 顶棚内安装 CR Coil Recessed
8 墙壁内安装 WR Wall Recessed
9 台上安装 T Table
10 柱上安装 CL Colum
二、国标的符号
线吊式自在器线吊式 SW Wire suspension type 链吊式 CS Catenary suspension type
管吊式 DS Conduit suspension type
壁装式 W Wall mounted type
吸顶式 C Ceiling mounted type
嵌入式 R Flush type
顶棚内安装 CR Recessed in ceiling
墙壁内安装 WR Recessed in wall
支架上安装 S Mounted on support
柱上安装 CL Mounted on columm
座装 HM Holder mounting

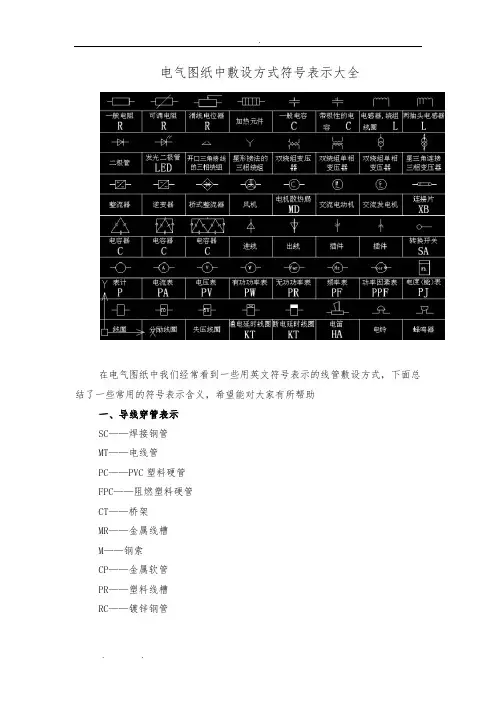

三、标注代号对照
施工图专用——线路敷设方式代号
施工图专用——线路敷设方式代号
线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设KRG——用可挠型塑制管敷设

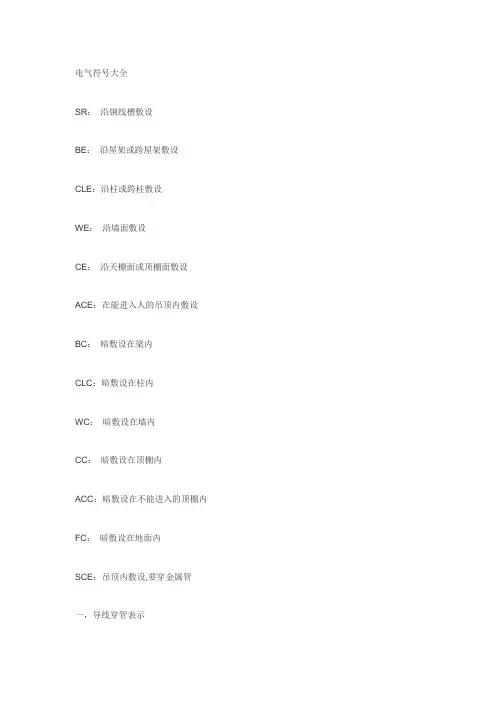

⑦线路明敷部位代号
LM—沿屋架或屋架下弦敷设
ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁内
ZA—暗设在柱内
QA—暗设在墙内
PA——暗设在屋面内或顶棚内
DA——暗设在地面或地板内
PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号
D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装

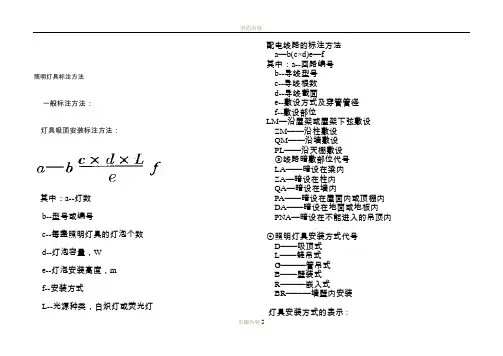

其中：
a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数
d--灯泡容量，W e--灯泡安装高度，
f--安装方式
L--光源种类，白炽灯或荧光灯
