阳光板施工工艺? 阳光板施工留意事项？

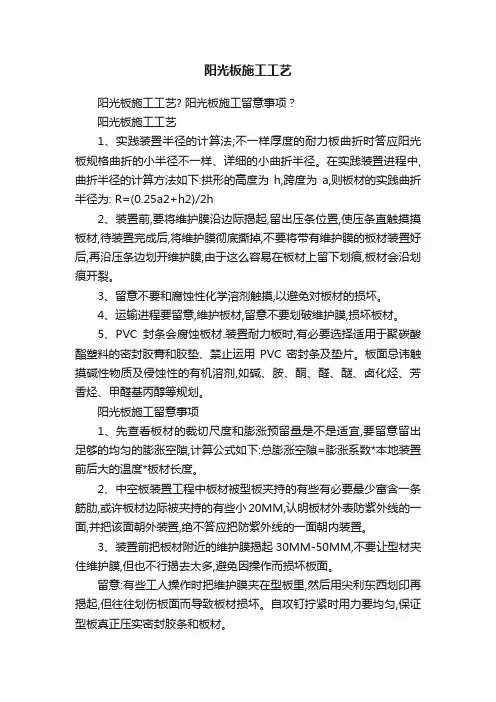

阳光板施工工艺
1、实践装置半径的计算法;不一样厚度的耐力板曲折时答应阳光板规格曲折的小半径不一样、详细的小曲折半径。在实践装置进程中,曲折半径的计算方法如下:拱形的高度为h,跨度为a,则板材的实践曲折半径为: R=(0.25a2+h2)/2h
2、装置前,要将维护膜沿边际揭起,留出压条位置,使压条直触摸摸板材,待装置完成后,将维护膜彻底撕掉,不要将带有维护膜的板材装置好后,再沿压条边划开维护膜,由于这么容易在板材上留下划痕,板材会沿划痕开裂。
3、留意不要和腐蚀性化学溶剂触摸,以避免对板材的损坏。
4、运输进程要留意,维护板材,留意不要划破维护膜,损坏板材。
5、PVC封条会腐蚀板材.装置耐力板时,有必要选择适用于聚碳酸酯塑料的密封胶膏和胶垫、禁止运用PVC密封条及垫片。板面忌讳触摸碱性物质及侵蚀性的有机溶剂,如碱、胺、酮、醛、醚、卤化烃、芳香烃、甲醛基丙醇等规划。
阳光板施工留意事项
1、先查看板材的裁切尺度和膨涨预留量是不是适宜,要留意留出足够的均匀的膨涨空隙,计算公式如下:总膨涨空隙=膨涨系数*本地装置前后大的温度*板材长度。
2、中空板装置工程中板材被型板夹持的有些有必要最少富含一条筋肋,或许板材边际被夹持的有些小20MM,认明板材外表防紫外线的一面,并把该面朝外装置,绝不答应把防紫外线的一面朝内装置。
3、装置前把板材附近的维护膜揭起30MM-50MM,不要让型材夹住维护膜,但也不行揭去太多,避免因操作而损坏板面。
留意:有些工人操作时把维护膜夹在型板里,然后用尖利东西划印再揭起,但往往划伤板面而导致板材损坏。自攻钉拧紧时用力要均匀,保证型板真正压实密封胶条和板材。
4、中空板材冷弯装置的情况下,其曲折半径不得小于析材厚度的175倍。
5、中空板材只能顺肋筋方向曲折。中空板材倾斜装置应顺肋筋方向,有利于冷凝水导出。板材装置好后要求当即揭掉维护膜,如因施工特殊要求维护板面,也须先揭掉维护膜,然后从头掩盖。
6、板材装置好后应进行自检,要仔细做喷淋实验,查看是不是漏水,如有漏水危险应及时消除,然后再查看外观质量。
7、板材装置全进程中禁止足踏板面,操作时须运用跨越板材的可移动式踏板。如须在板上直接固定自攻自钻钉时,须扩孔,钻孔直径应大于螺栓直径,留出热胀冷缩空隙。
8、孔的到板材边际距离应大于等于5CM。
目录 一．轻钢龙骨石膏板吊顶 (2) 二．金属板吊顶 (3) 三．悬吊式顶棚装饰工艺 (4) 四．轻钢龙骨铝扣板吊顶 (5) 五．轻钢龙骨矿棉板吊顶 (6) 六．木质吸音板吊顶施工方案 (7) 七．木格栅吊顶 (9) 八．木骨架罩面板顶棚 (10)
一．轻钢龙骨石膏板吊顶 A、施工工艺 弹线、安装吊杆、安装主龙骨、安装副龙骨、起拱调平、安装石膏板 B、施工方法 1、根据图纸先在墙上、柱上弹出顶棚高水平墨线，在顶板上画出吊顶布局，确定吊杆位置并与原预留吊杆焊接；如原吊筋位置不符或无预留吊筋时，采用 M8 膨胀螺栓在顶板上固定，吊杆采用0 8钢筋加工。 2、根据吊顶标高安装大龙骨，基本定位后调节吊挂抄平下皮（注意起拱量）；再根据板的规格确定中、小龙骨位置，中、小龙骨必须和大龙骨底面贴紧，安装垂直吊挂时应用钳夹紧，防止松紧不一。由于本工程吊杆长度超出了 1500mm 范围，必须设置反支撑。 3、主龙骨间距一般为 1000mm ，龙骨接头要错开；吊杆的方向也要错开，避免主龙骨向一 边倾斜。用吊杆上的螺栓上下调节，保证一定起拱度，视房间大小起拱5-20mm ，房间短向 1/200 ，待水平度调好后再逐个拧紧螺帽。开孔位置需将大龙骨加固。 4、施工过程中注意各工种之间配合，待顶棚内的风口、灯具、消防管线等施工完毕，并通过各种试验后方可安装面板。 5、纸面石膏板商标要朝上，板用自攻钉固定，并经过防潮处理，安装时先将板就位，用直 径小于自攻钉直径的钻头将板与龙骨钻通，再用自攻钉拧紧，自攻钉钉距150-170mm ，距 边不小于 15mm 略深入板面 1mm 左右。 6、板要在自由状态下固定，不得出现弯棱、凸鼓现象；板长边沿纵向次龙骨铺设；固定板用的次龙骨间距不应大于 600mm 。 7、安装双层石膏板时，面层板与基层板的接缝应错开，不得在同一根龙骨上接缝。螺钉头宜略埋入板内，并不得使纸面破损，钉眼应防锈并用石膏腻子抹平。 C、质量标准 （一）主控项目 1、吊顶标高、尺寸、起拱和造型应符合设计要求。 2、饰面材料的材质、品种、规格、图案和颜色应符合设计要求。 3、暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。 4、吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防腐处理；木吊杆、龙骨应进行防腐、防火处理。 5、石膏板的接缝应按其施工工艺标准进行板缝防裂处理。安装双层石膏板时，面层板与基层板的接缝应错开，并不得在同一根龙骨上接缝。 （二）一般项目 1、饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽窄一致。 2、饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面板的交接应吻合、严密。 3、金属吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印。木质吊杆、龙骨应顺直，无劈裂、变形。 4、吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散措施。 5、暗龙骨吊顶工程安装的允许偏差和检验方法应符合质量验收规范的规定。表面平整度： 3mm 。 接缝直线度： 3mm 。 接缝高低差： 1mm 。 二．金属板吊顶 一、材料要求：
市自来水公司车棚及附属设施 施 工 组 织 设 计 方 案
目录 第一章、编制依据及工程概况 (4) 第一节、编制依据 (4) 第二节、工程概况 (4) 第三节、工程施工目标 (5) 第二章、施工方案 (5) 第一节、材料供应 (5) 第二节、加工制作 (6) 第三节、构件涂装工艺及技术措施 (6) 第四章、制作安装方案 (11) 第一节、基础施工 (11) 第二节、预埋锚栓埋设 (11) 第三节、放线、测量、定位的技术措施 (12) 第四节、施工焊接与质量控制 (14) 第五章、投入本工程的人力及设备计划 (16) 第六章、安全保证措施 (18) 一、编制原则 (18) 二、施工安全管理目标 (18) （一）、管理目标 (18) （二）、工作目标 (18) 三、施工安全管理体系 (19) 四、安全管理制度 (20) （一）、安全技术管理制度 (21) （二）、建立并执行安全生产技术交底制度 (21) （三）、安全用品管理制度 (21) （四）、建立并执行安全生产检查制度 (22) （五）、安全教育制度 (22) （六）、用电管理 (22)
五、分项工程安全技术措施 (24) （一）、屋面安装 (24) （二）、构件防锈漆的涂装 (24) （三）、吊装安全管理 (25) （四）、焊接工程 (25) （五）、防触电措施 (25) 六、各工种安全技术操作规程 (28) （一）、电工安全操作规程 (28) （二）、电气焊安全操作规程 (28) （四）、安装工安全操作规程 (29) （五）、油漆工安全操作规程 (29)
第一章、编制依据及工程概况 第一节、编制依据 一、编制依据的文件 1、业主提供的施工图及招标文件。 2、现场实地踏勘情况。 2、《钢结构工程施工及验收规范》（GB50205-2001）。 3、《建筑钢结构焊接规程》（JG81-91）。 二、本施工组织设计遵循的主要规范及标准 《建筑钢结构焊接技术规程》JGJ81-2002 《冷弯薄壁型钢结构技术规范》CB50018-2002 《钢结构工程施工质量验收规范》GB50205-2001 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑钢结构焊接与验收技术规程》J218-2002 第二节、工程概况 一、工程总体概况 1、项目名称：姜堰市自来水公司车棚及附属设施工程 2、工程地点：姜堰市自来水公司院内 3、建设规模：建筑面积：拆除、厂区路面、土建，约160平方米车棚为钢架结构；PC耐 力板屋面。 4、质量要求：质量标准：合格； 5、施工范围：图纸设计内容及招标文件规定项目
阳光棚安装步骤及施工工艺流程 阳光棚是通过抗紫外UV层与主料聚碳酸酯共挤工艺生产而成，从而保证了产品对抗紫外线辐射的稳定性。它防止阳光板因老化分解而褪色以及透光率下降，该产品使用寿命达到十年以上。同时阳光板雨棚还具有透光性、耐候性、抗冲击性、阻燃性等特点。很多反季蔬菜的种植也会用到阳光棚，阳光棚让我们能够在冬天更为享受的晒太阳，饭店要是有了它就很受欢迎。对于阳光棚的相关信息，如果你感兴趣的话不妨随我一起来了解下吧！ 因为阳光棚的收益越来越好，尤其是在近几年，阳光棚越来越火，这也直接促进了阳光棚市场的发展越来越好，很多人没有干过这方面生意的朋友也都开始干起了搭建阳光棚的生意，很多朋友对阳光棚安装这方面还是很陌生。今天趁着这个机会，给大家讲解讲解着阳光棚的基本情况，为广大需要的朋友们以及未来需要的朋友们提供一个平台，让你们知道阳光棚安装步骤。 【阳光棚材料】 光棚的材料主要有：钢化玻璃、阳光板、彩钢板、德高瓦、断桥铝等。阳光棚的顶部传统工艺多为钢化玻璃，第二代保温隔热阳光棚及第三代断桥铝阳光棚陆续上市：顶部材料变更后，很好的解决了玻璃顶阳光房夏天过热的问题。阳光棚的骨架材料采用高强度碳钢焊接，彩铝型材外饰，结构坚固，抗震抗风。 阳光棚适用范围 适用范围：办公大楼、百货大楼、宾馆、别墅、学校、体育场馆、娱乐中心及公用设施的采光顶棚;高速公路及城市高架桥路的隔音屏障;农业温室大棚、花卉温室及室内游泳池的天幕;地铁出入口、车站、停车场、商场、凉亭、休息厅、走廊灯的雨棚;银行防盗柜台、珠宝店防盗橱窗;广告灯箱、公交站面板、广告展示牌;办公、家居的室内隔断，人行通道、护栏、阳台、淋浴房等; 阳光棚价格 阳光棚的造价有高有低，一般来说，主要与阳光棚的品牌、厂家，材质以及规格大小等相关因素相关。另外，有些阳光棚购买量越多还会有优惠，也就是，采购量越大，优惠越多，价格越低。另外，不同卖家、时间点的阳光棚报价并不相同，存在着差异。 阳光棚制作要求 1、深化设计：阳光棚制作前乙方须根据园林景观图纸的所示阳光棚造型与颜色进行二次设计，设计方案需经过设计及甲方的认可后方可加工制作。 2、连接方式：阳光棚主梁立柱与已完工结构挡土墙采用200*160*12钢板预埋铁，M16*190化学锚栓链接，龙骨铺设必须横平竖直，保证与阳光板接触面积平滑，使阳光板扣压严实牢固。
家庭装修施工工艺及规范之轻钢龙骨石膏板吊顶和木龙骨夹板吊顶 轻钢龙骨石膏板吊顶和木龙骨夹板吊顶施工 吊顶施工工艺流程： 熟悉图纸→结构顶放吊筋线，墙面抄水平线→打眼→安装吊筋→安装主龙骨→安副龙骨→拉线→检查主、副龙骨→隐蔽工程验收→强、弱电及消防隐蔽工程验收→封石膏板→自检→验收。 施工要求及操作要点： 1）轻钢龙骨采用C50或C38不上人系列，9mm厚纸面石膏板，全牙Ф6内膨涨吊筋 2）轻钢龙骨安装：大龙骨中距为1200mm，副龙骨距为400mm，吊筋距离为1200mm。在主龙骨端部位接长处必须设置一根吊筋，第一根主龙骨距墙面不得大于150mm吊筋距强、弱电线管，消防管外径大于50mm。 3）主龙骨必须错开格棚灯位。在格棚灯洞四周加设龙骨加固。 4) 跨度比较大的房间，中间起拱高度按跨度的1%起拱。 5）主、副龙骨安装完后，必须拉线检查龙骨横平竖直，作好隐蔽工程验收。 6）膏板安装前，在龙骨下口拉通线，控制石膏板安装时缝隙顺直，石膏板与石膏板接头处留5mm缝，固定石膏板的钉距不得大于150mm,钉帽必须入板内1~2mm。用原子灰将缝和钉眼（钉眼要作防锈处理）批平，接缝处贴绷带。 7）龙骨吊装夹板时，应向业主建议吊装双层夹板，底层为5厘普通夹板，面层为质量较好的进口或合资3厘夹板，保证其面层不会起层、鼓泡。安装时，应注意底层和面层夹板的拼缝必须相互错开，且在转角处，用整板开料过渡，不得在转角处留有拼缝。 8）面层拼缝要留缝3mm，且双边坡口。在刮腻子前，用木胶粉分3次嵌填密实，并刮平。 9）吊顶夹板安装固定时，离墙距离不得小于10mm。 大面积吊顶施工工艺： 本节适用于以轻钢龙骨、铝合金龙骨以及要龙骨为骨架的种类石膏板、矿棉（岩棉）吸音板、 玻璃纤维板、胶合板、钙塑板、塑料板、加压水泥板以及各种金属饰面板等吊顶工程。 （一）施工准备 （一）1.材料
第一章、设计方案 一、设计理念： 随着都市现代化步伐的加快,汽车成为任何一个都市不可缺少的交通工具。我国由于汽车工业高速发展，城市的汽车拥有量成倍上升，但城市建设规划没能尽快适应这一发展的要求，常常是车无停放之地。所以在建设群规划时就应充分考虑停车场的问题，把停车场的建设和规划当成现代城市建设规划的重要组成部分，变得越来越重要。车棚，一种作为屏障，用来保护车辆不受损伤的一种建筑，主要起到挡风遮雨的功能，好的车棚也是一件难得艺术品。给人美的视觉享受。其柔美，其曲线，其刚柔并济，其丰富造型，其洁白无瑕，让人眼前一亮，回味悠长。并有较好的标识招揽效果,展现了人们个性化的一面。 方案一：采用阳光板制作 一种经济实惠的制作材料，阳光板车棚的篷布材质是阳光板，而阳光板具有透明度高、质轻、抗冲击、隔音、隔热、难燃、抗老化等特点，是一种高科技、综合性能极其卓越、节能环保型塑料板材，是目前国际上普遍采用的塑料建筑材料，有其他建筑装饰材料（如玻璃、有机玻璃等）无法比拟的优点，广泛应用于商业、工厂、体育场馆的采光天棚和遮阳雨棚、停车场车棚、农业温室、养殖业和花卉大棚、以及电话亭、书报亭、车站等公用设施、高速公路隔音、广告装饰领域。但是车棚的寿命比较短，并且不能完全展现人们个性化的一面。随着时代的发展很快就会被淘汰。 方案二：采用膜结构制作 膜结构又叫张拉膜结构，是以建筑织物，即膜材料为张拉主体，与支撑构件或拉索共同组成的结构体系，它以其新颖独特的建筑造型，良好的受力特点，成为大跨度空间结构的主要形式之一。 膜材料是指以聚酯纤维基布或 PVDF、PVF、PTFE等不同的表面涂 层，配以优质的PVC组成的具有稳定 的形状，并可承受一定载荷的建筑纺 织品。它的寿命因不同的表面涂层而
一、施工方法 1、施工顺序 2、主要施工工艺 （1）弹线：根据图纸的标高及阳光板顶棚位置尺寸和已测定的中心线，弹出阳光板顶棚主骨架位置线。 （2）预埋件：根据标高控制线阳光板顶棚主骨架位置，检查洞口反梁上表面标高是否符合设计要求，如有差异应剔凿或用高强度等级水泥砂浆找平处理，达到强度后，按深化设计节点详图预埋钢板尺寸放出膨胀螺栓位置线，然后钻孔安放膨胀螺栓，安装钢板与胀栓固定。再将主骨架中心线投至预埋钢板上。 （3）安装主骨架：根据弹出阳光板顶棚主骨架位置线，先安装两端后中间部分，其方法：将60mm MOmm X3mm方钢管主骨架在屋面上组装好后，用人力安放在位置线上，用线坠吊垂直面，中间临时固定后与预埋钢板进行焊接。两端主骨架安好后，拉中间和两侧各1500mm高度（从钢板两端支座往上量）三条纵向通线后，再从一端向另一端逐个安装至全部完成。 （4）安装次骨架：在阳光板顶棚主骨架安装固定完毕后，安装阳光板顶棚60mm >40mm X3mm方钢次骨架，并调准位置，调平后,
与主骨架焊接固定。在安装阳光板的同时，安放防潮剂。 （5）安装外层阳光板：按照深化设计排版位置，将准备好尺寸合适的阳光板进行安装，安装完后阳光板的边、纵缝、横缝在一条线上。 （6）打胶、安装压条：在充分检查外层阳光板的安装质量后，边安装外层阳光板，边打耐候胶，再安装专用铝合金压条。安装压条的螺钉间距及位置必须符合图纸要求。 （7）安装内层阳光板：按照图纸位置，将准备好尺寸合适的阳光板进行安装，安装时应将上层板底用白毛巾清擦干净，同时，在内层阳光板上面清擦干净后方允许安装，以免夹层污染无法清洗，影响宏观效果。 （8）打胶、安装压条：在充分检查内层阳光板的安装质量后，边安装内层阳光板，边打耐候胶，安装专用铝合金压条。压条的螺钉间距及位置必须符合图纸要求。 （9）在阳光板全部安装完毕后，阳光板顶棚外檐周圈也必须按图纸中的节点进行施工。在外檐全部封闭完后才可以将防护棚拆除。防护棚必须按脚手架拆除要求进行，并进行成品保护，防止将成品砸坏。 二、质量标准及质量保证措施 1.本工程钢架结构制作、安装质量，按照《钢结构施工及验收规范》（GB50205-96）标准执行。 2.方钢主骨架及钢构件要按分类、型号、安装顺序进行堆放，以 方便取用，不可重叠堆放构件；堆放弧形方钢骨架（屋架）时，下部要垫放木条。 3.方钢主骨架安装前必须核对几何尺寸，对焊缝质量、螺孔位置
本帖最后由asc3793 于2016-6-10 21:40 编辑 1；石膏板吊顶施工标准做法 一、工艺流程 1、适用范围 适用于电梯前室、首层大堂顶棚装修施工 2、工艺流程 弹线→水电隐蔽工程安装→安装吊筋→安装主龙骨→安装次龙骨→隐蔽工程检验→安装面层石膏板→腻子及表面涂料施工→安装灯具电器→清洁。 二、控制标准及注意事项 1、公装施工前，必须做公装施工样板，对吊顶内管线等进行优化，明确各部件的位置关系及施工工艺，公装样板经技术部确认后，方可进行大面积施工。 2、公装过程需报质监站验收，施工单位应提前咨询主管部门，否则有可能影响单位工程质监验收。 3、总包单位与公装单位顶棚部位交接面为素混凝土交接。 4、进场材料的品牌与甲方指定品牌相符，且需提供材料合格证、质保书、3C认证等书面资料；并按以下要求对材料进行检查： 1）胶合板：主要检测甲醛释放量和胶合强度，以及标称厚度与实际厚度是否相符； 2）铝扣板：主要检测外观质量、厚度（批量装修时，采购的厚度宜≥0.7mm）、静载加载挠度以及相应的表面处理质量等。龙骨及配件的质量检查，要注意尺寸要求，外观要求，镀锌量以及弹塑性变形量，挠度等。 3）纸面石膏板：应平整，对于波纹、沟槽、污痕和划伤等缺陷，按规定方法检测时，应符合规定。检测外观质量时应在0.5m远处光照明亮的条件下，进行目测检查。
5、石膏板吊顶，宜采用不锈钢螺丝钉，且所有螺丝必须做防锈处理；螺丝头宜略埋入板面，约0.5mm； 4、主龙骨的相互间距≤1.2m，固定板材的次龙骨间距≤600mm；吊杆长度≥1.5m时，应设置反支撑，禁止采用铁丝代替吊杆；当吊杆与设备相遇时，应调整吊点构造或增设吊杆。主龙骨应根据设计要求起拱，如设计中无明确要求时，应按吊顶区域短向跨度的1/200～1/300起拱。主龙骨安装后应及时校正其位置和标高。 5、顶棚采用的材料必须达到耐火等级要求，采用木质构件等可燃物必须经过防火处理。 6、天花封板前，必须检查天花电管线安装，包括电气及消防管线等，电线穿线完成，管道通水打压完成，防止天棚安装完成后，再进行调整。 7、天花板安装时，应调整灯位、烟感探头、消防喷嘴等外露部位，灯位、烟感等应按图纸对称或居中分布，消防喷嘴外露长度应合适且每个喷嘴的外露长度应相同。 8、大堂内较重的灯具等，必须连接到混凝土顶板上，不得直接挂到吊顶龙骨上。顶棚内的管线必须单独设置吊杆，不得借用龙骨吊杆。 9、纸面石膏板吊顶工程，如设计无明确要求时，应在边角隐蔽处或吊顶内重要设备部位，设置检查孔，以便于设备检修。 10、吊顶安装后如需上人维修吊顶内部设备，应踩踏龙骨，不得直接踩踏石膏板、木夹板等吊顶板面部位，以免造成板面断裂。 三、记录控制 1、施工样板验收记录 2、材料进场检查记录 3、天棚管线等隐检记录。 2；块料铺装施工标准做法 一、工艺流程： 1、适用范围 适用于电梯厅、大堂墙面块料铺装施工。 2、工艺流程 基层处理→弹线→贴面砖或石材→勾缝→表面清洁（及打磨）→成品保护。
车棚施工方案 一加工制作组织与生产工艺 针对该工程我公司制定了原材料加工控制、现场施工控制等一系列措施，保证工程质量，减少干扰加快施工进度。 2.1钢板 我公司所采购的钢材均为中国国内大厂优质产品（亦可按照业主要求选用）。 2.1.1检验入库 根据入库单等资料认真核对质量证件、材料材质、尺寸规格、炉批号标记等是否与实物相符，并按炉批号标记存放在仓库，避免与其它产品用料相混。 2.1.2材料复验 (1)Q235B、Q345B按照国家有关标准。 化学成份要求：C、SI、Mn、P、S等元素含量。 力学性能要求试验项目：бs、бb、δ5（%）、和Akv(J)。 试验取样按照GB2975-84《钢材力学及工艺性能试验取样法及成品化学差》执行。 化学成份分析按照GB222-84《钢的化学分析用试样取样法及成品化学成份允许偏差》执行。 拉伸试验按照GB228-87《金属拉伸试验方法》执行。
弯曲试验按照GB232-88《金属弯曲实验方法》执行。 冲击试验按照GB4159-84《金属低温夏比冲击实验方法》执行。 (2)探伤（UT）方法按照JB4730-94《金属板材超声波探伤方法》。 (3)钢板复验后必须做复验标记，为做到可追溯性，必须做标记转移。 2.2焊材 2.2.1 焊材的选择 依据设计图纸提供的构件材料由主管工艺师选择相匹配的焊材，并对首次采用的焊材按国家标准进行复验，评定结果报质量监督批准后使用。 2.2.2焊材的管理 (1) 焊材入厂时必须有齐全的质量证件及完整的包装； (2) 按国家标准进行理化复验及工艺性评定。复验及工艺评定由具有相应资格的人员进行，复验范围为首次采用的首批焊材及规范规定的复验范围，当对焊材质量有异议时也需进行复验； (3) 焊材入库：复验结果与国家标准、制造厂的质量证件相符合后方可按公司《物资管理程序》入库； (4) 焊材的保管及出库：焊材库的设置要按规范配备齐全的通风干燥等设施并驻库检查及保管员，焊材出库时要严格遵守公司《焊材管理规定》，履行出库程序。 2.3制作工艺：
1、工艺流程：定位测量→立柱安装→钢梁安装→防腐、防锈处理→防火涂料→铝合金附框安装→玻璃安装→打胶、收口处理→验收 2、施工工艺： 1）、测量放线: 在进行施工前，对操作面进行实地测量，并与图纸对照是否存在差异，若发现尺寸与图纸不符时，应及时与设计方联系处理，并做好更改有关手续。在结构无偏差的情况下，按照图纸尺寸在预埋件上画出钢梁立柱的位置线及控制线，经验线合格后即可进行下道工序的施工。 2）、立柱安装：将立柱与预埋件焊接，然后再与钢梁桁架焊接，并进行调整和固定，保证安装的尺寸的准确和连接的牢固。立柱属于竖向构件，立柱安装的准确和质量，直接影响整个采光顶的安装质量，是采光顶安装施工的关键，所以要严格控制立柱的垂直度和焊接质量。 3）、钢梁安装、焊接： （1）钢梁桁架组拼： 桁架在现场进行组装，拼装场地应平整。组拼时应保证桁架总长及起拱尺寸的要求。焊接时焊完一面检查合格后，再翻身焊另一面，做好施工记录。经验收后方准吊装。吊装要临时加固，以保证吊装时有足够的刚度。 （2）屋架安装：
1）吊点必须设在桁架三汇交节点上。屋架起吊时离地 50时暂停，检查无误后再继续起吊。在塔吊的起重荷载范围内，为防止吊装时钢丝绳滑动，吊装时吊点选择构件1/3位置处。 2）钢梁与结构预埋件采用焊接的方法固定，钢梁焊接之时，吊钩不摘，施工人员分别站在钢梁两端的脚手架上，对钢梁进行稳定，待钢梁的准确位置确定后，将其焊接固定在立柱上，在 确保安全后才能卸掉吊钩。 3）安装第一道桁架梁时，在松开吊钩前先初步校正；对准屋架支座中心线或定位轴线就位，调整屋架垂直度，并检查屋架侧向弯曲，将屋架临时固定。 4）第二道桁架同样方法吊装就位好后，不要松钩，用钢管或方木临时与第一道桁架固定，跟着安装支撑系统及部分次梁， 最后校正固定，使第一道桁架与第二道桁架形成一个具有空间刚度和稳定的整体。 5）从第三道桁架开始，在屋脊点及上弦中点装上次梁即可将桁架固定，同时将桁架校正好。 （3）焊接: 钢结构焊接采用二氧化碳保护焊。 1）焊丝： 焊丝直径选择 1.0-1.6。焊丝表面必须光滑平整,不应有毛刺、划痕、锈蚀和氧化皮等,也不应有对焊接性能或焊接设备操作性能具有不良影响的杂质。
天棚施工方案本工程天棚工程主要内容为：各类金属板吊顶、轻钢龙骨石膏板吊顶、矿棉板吊顶等。 一、金属板吊顶施工工艺 1．施工流程 顶棚标高弹水平线→划龙骨分档线→安装水电管线→安装主龙骨→安装副龙骨→安装罩面板→安装压条 2．操作工艺 （1）弹线：用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间 也应适当抄几个点），弹出水准线（水准线距地面一般为500 ㎜），从水准线量至吊顶设计高度再加上罩面板的厚度，用粉线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，间距不大于1000 ㎜，并标出吊杆的固定点，吊杆的固定点间距900 ㎜～1000 ㎜。如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。 （2）固定吊挂杆件：采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于 1000 ㎜，可以采用ф6 的吊杆，如果大于1000 ㎜，应采用ф8 的吊杆，如吊杆长度大于1500mm，则要设置反向支撑。上人的吊顶，吊杆长度小于等于1000 ㎜，可以采用ф8 的吊杆，如果大于1000 ㎜，则应采用ф10 的吊杆，如吊杆长度大于 1500mm，同样要设置反向支撑。吊杆的一端同L30*30*3 角码焊接，（角码的孔径应根据吊杆和膨胀螺栓的直径确定）另一端可以用攻丝套出大于100 ㎜的丝
杆, 也可以买成品丝杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。 （3）在梁上设置吊挂杆件 1）吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时，必须搭接焊牢，焊缝要均匀饱满。 2）吊杆距主龙骨端部距离不得超过300 ㎜，否则应增加吊杆。 3）吊顶灯具、风口及检修口等应设附加吊杆。 （4）安装边龙骨：边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把L 形镀锌轻钢条用自攻螺丝固定在预埋木砖上；如为混凝土墙（柱）上可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。 （5）安装主龙骨： 1）主龙骨应吊挂在吊杆上。主龙骨间距不大于1000 ㎜。主龙骨分为轻钢龙骨和T 型龙骨。轻钢龙骨可选用UC50中龙骨和UC38小龙骨。主龙骨应平行房间长向安装，同时应起拱，起拱高度为房间跨度的1/200 ～ 1/300 。主龙骨的悬臂段不应大于300 ㎜，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。 2）跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主龙骨焊接牢固 3）如有大的造型顶棚，造型部分应用角钢或扁钢焊接成框架，并应与楼板连接牢固。 （6）安装次龙骨：
一、施工准备 (一)技术准备 1.测量放线：依据装饰装修工程阶段统一测定的轴线控制线和建筑标高50线，并弹出阳光板顶棚中心线，同时将标高引测到四周反梁外测，并弹上标高控制线。依深化设计尺寸校核结构偏差情况，作为深化设计依据。 2.深化设计：根据设计施工图尺寸与要求，结合现场实测情况进行排板设计与节点细部尺寸设计，排板原则从中间向两端对称布板， 3.翻样加工订货：深化设计经设计审批后，方可进行翻样、提出弧形镀锌方钢骨架(屋架)、阳光板、铝扣板、收口板等加工订货计划。 (二)材料准备 1.16mm.、20mm厚蜂窝板(阳光板)。 2.弧形镀锌方钢骨架。 3.橡胶条。 4.铝扣缝盖板。 5.铝板收口。 6.60mm×60mm×3mm方钢管(镀锌)。 (三)阳光板现场施工条件准备 1.在阳光板顶棚位置用钢管架搭设满堂红脚手架，应根据弧形阳光板顶棚搭设成阶梯形，铺好脚手板，离顶1700mm左右。应注意已安装的自动步道成品保护。 2.冬施防护棚搭设完成。 二、阳光板施工方法 (一)施工顺序
测量放线→安装阳光板顶棚主骨架→调整、调平、固定阳光板顶棚主骨架→安装调平阳光板顶棚次骨架→安装阳光板外层→打胶、安装压条→安装阳光板内层→打胶、安装压条→阳光板顶棚外部檐口细部调整与处理。 (二)阳光板耐力板主要施工工艺 1.弹线：根据图纸的标高及阳光板顶棚位置尺寸和已测定的中心线，弹出阳光板顶棚主骨架位置线。 2.预埋件：根据标高控制线阳光板顶棚主骨架位置，如有差异应剔凿或用高强度等级水泥砂浆找平处理，达到强度后，按深化设计节点详图预埋钢板尺寸放出膨胀螺栓位置线，然后钻孔安放膨胀螺栓，安装钢板与胀栓固定。再将主骨架中心线投至预埋钢板上。 3.安装主骨架：根据弹出阳光板顶棚主骨架位置线，先安装两端后中间部分，其方法：将60mm×60mm×3mm方钢管(镀锌)主骨架在屋面上组装好后，用人力安放在位置线上，用线坠吊垂直面，中间临时固定后与预埋钢板进行焊接。两端主骨架安好后，拉中间和两侧各1500mm高度(从钢板两端支座往上量)三条纵向通线后，再从一端向另一端逐个安装至全部完成。 4.安装次骨架：在阳光板顶棚主骨架安装固定完毕后，安装阳光板顶棚60mm×60mm×3mm 方钢次骨架，并调准位置，调平后，与主骨架焊接固定。在安装阳光板的同时，安放防潮剂。 5.安装外层阳光板：按照深化设计排版位置，将准备好尺寸合适的外层20mm厚的阳光板进行安装，安装完后阳光板的边、纵缝、横缝在一条线上，见图4.3-2。 6.打胶、安装压条：在充分检查外层阳光板的安装质量后，边安装外层阳光板，边打耐候胶，再安装专用铝合金压条。安装压条的螺钉间距及位置必须符合图纸要求。
现在阳光板搭建的建筑很多，例如在商场、小区、别墅、写字楼、温室大棚、车站等领域都能够见到，随着阳光板应用不断的广泛，雨棚也使用阳光板来搭建，那么该怎么搭建阳光板雨棚最合适呢?下面我们简单的了解一下吧。 阳光板雨棚使用年限要在10年以上，并且能够抵抗很强的台风等，并且要有抗冲击力、抗老化、抗腐蚀性、过滤紫外线、美观、安全、环保、方便等优点。阳光板雨棚的主要施工工艺有以下几点： 1、弹线：根据图纸的标高及阳光板顶棚位置尺寸和已测定的中心线，弹出阳光板顶棚丰骨架位置线。 2、预埋件：根据标高控制线阳光板顶棚主骨架位置，检查洞口反梁上表而标高是否符合设计要求，如有差异应剔凿或用高强度等级水泥砂浆找平处理，达到强度后，按深化设计节点详图预埋钢板尺寸放出膨胀螺栓位置线，然后钻孔安放膨胀螺栓，安装钢板与胀栓固定。 3、安装主骨架：根据弹出阳光板顶棚主骨架位置线。 4、安装次骨架：在阳光板顶棚主骨架安装固定完毕后，安装阳光板顶棚的骨架，并调准位置，调平后，与主骨架焊接固定。 5、安装外层阳光板：按照深化设计排版位置，将准备好尺寸合适的阳光板进行安装。 6、打胶、安装压条：在充分检查外层阳光板的安装质量后，边安装外层阳光板，边打耐候胶，再安装专刖铝合金压条。
7、安装内层阳光板：按照图纸位置，将准备好尺寸合适的阳光板进行安装，安装时应将上层板底用白毛巾清擦干净，同时，在内层阳光板上面清擦干净后方允许安装，以免夹层污染无法清洗，影响宏观效果。 8、打胶、安装压条：在充分检查内层阳光板的安装质量后，边安装内层阳光板，边打耐候胶，安装专用铝合金压条。 9、在阳光板全部安装完毕后，阳光板顶棚外檐周圈也必须按图纸中的节点进行施-T。 阳光板具有透明度高、质轻、抗冲击、隔音、隔热、难燃、抗老化等特点，用阳光板搭建的雨棚不仅外型优雅大方而且结构坚固耐用，相信想要阳光板雨棚的客户都会选择阳光板搭建。
8.4天棚工程 8.4.1矿棉板吊顶 1、工艺流程 弹顶棚标高水平线→划龙骨分档线→安装主龙骨吊杆→安装主龙骨→安装次龙骨→安装罩面板→刷防锈漆→安装压条 2、主要施工工艺 （1）弹顶棚标高水平线：根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙、往四周弹顶棚标高水平线。 （2）划龙骨分档线：按设计要求的主、次龙骨间距布置，在已弹好的顶棚标高水平线上划龙骨分档线。 （3）安装主龙骨吊杆：弹好顶棚标高水平线及龙骨分档位置线后，确定吊杆下端头的标高，按主龙骨位置及吊挂间距，将吊杆无螺栓丝扣的一端与楼板预埋钢筋连接固定。未预埋钢筋时可用膨胀螺栓。 （4）安装主龙骨： 配装吊杆螺母。 在主龙骨上安装吊挂件。 安装主龙骨：将组装好吊挂件的主龙骨，按分档线位置使吊挂件穿入相应的吊杯螺栓，拧好像母。 主龙骨相接处装好连接件，拉线调整标高、起拱和平直。 安装洞口附加主龙骨，按图集相应节点构造，设置连接卡固件。 钉固边龙骨，采用射钉固定。设计无要求时，射钉间距为1000mm。 （5）安装次龙骨： 按已弹好的次龙骨分档线，卡放次龙骨吊挂件。 吊挂次龙骨：按设计规定的次龙骨间距，将次龙骨通过吊挂件吊挂在大龙骨上，设计无要求时，一般间距为500mm～600mm。 当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时相接，调直固定。 当采用T型龙骨组成轻钢骨架时，次龙骨的卡档龙骨应在安装罩面板时，每装一块罩面板先后各装一根卡档次龙骨。 （6）安装罩面板
在安装罩面板前必须对顶棚内的各种管线进行检查验收，并经打压试验合格后，才允许安装罩面板。顶棚罩面板的品种繁多，一般在设计文件中应明确选用的种类、规格和固定方式。罩面板与轻钢骨架固定的方式分为：罩面板自攻螺钉钉固法、罩面板胶结粘固法，罩面板托卡固定法三种。 罩面板自攻螺钉钉固法：在已装好并经验收的轻钢骨架下面，按罩面板的规格、拉缝间隙、进行分块弹线，从顶棚中间顺通长次龙骨方向先装一行罩面板，作为基准，然后向两侧伸延分行安装，固定罩面板的自攻螺钉间距为150mm～170mm。 罩面板胶结粘固法：按设计要求和罩面板的品种、材质选用胶结材料，一般可用401胶粘结，罩面板应经选配修整，使厚度、尺寸、边楞一致、整齐。每块罩面板粘结时应领装，然后在预装部位龙骨框底面刷胶，同时在罩面板四周边宽10mm～15mm的范围刷胶，经5min后，将罩面板压粘在预装部位；每间顶棚先由中间行开始，然后向两侧分行粘结。 罩面板托卡固定法：当轻钢龙骨为T形时，多为托卡固定法安装。 T型轻钢骨架通长次龙骨安装完毕，经检查标高、间距、平直度和吊挂荷载符合设计要求，垂直于通长次龙骨弹分块及卡档龙骨线。罩面板安装由顶棚的中间行次龙骨的一端开始，先装一根边卡档次龙骨，再将罩面板槽托入T形次龙骨翼缘或将无槽的罩面板装在T形器缘上，然后安装另一侧长档次龙骨。按上述程序分行安装，最后分行拉线调整T形明龙骨。 安装压条：罩面板顶棚如设计要求有压条，待一间顶棚罩面板安装后，经调整位置，使拉缝均匀，对缝手整，按压条位置弹线，然后接线进行压条安装。其固定方法宜用自攻螺钉，螺钉间距为300mm；也可用胶结料粘贴。 刷防锈漆：轻钢骨架罩面板顶棚，碳钢或焊接处末做防腐处理的表面（如预埋件、吊挂件、连接件、钉固附件等），在各工序安装前应刷防锈漆。 3、成品保护 轻钢骨架及罩面板安装时，应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其它设备件上。 轻钢骨架、罩面板及其它吊顶材料在运输、进场、存放、使用过程中，应严格管理，做到不变形、不受潮、不生锈。 工程中已安装好的门窗、已施工完毕的地面、墙面、窗台等，在施工顶棚时
施工组织设计 一、编制依据 1、xxx收费站新建停车棚工程合同文件 2、工程施工图纸及相关设计要求 3、《钢结构设计规范》(GB50017—2003) 4、《钢结构工程施工质量验收规范》（GB50205-2001） 5、《建筑地面工程质量验收规范》GB50209-2002 6、《施工现场临时用电安全技术规范》JGJ46-88 二、工程简介 XXX收费站院内新建停不锈钢结构停车棚一座，6车位，面积约160平方米，停车棚地面采用C20混凝土硬化。 计划2016年5月30日开工，2016年6月20日竣工。总工期20天。 三、人员配备 项目负责人：XXX 技术负责人：XXX 专职安全员：XXX 熟练工人: 10名 四、主要施工机械及检测设备配备表 序号名称数量规格说明 1 电焊机 1 BX2-300 2 冲击钻 1 XLD 3 手电钻 1
4 氩弧焊 3 5 砂轮切割机 2 6 混凝土搅拌机 1 7 手磨机 3 8 振动棒 1 9 汽车 1 五、施工现场平面布置 1、施工现场平面布置原则： 必须根据场地实际合理地进行布置，设施设备按现场布置图规定设置堆放，并在场门口设置施工牌板及警示牌。 2、施工场地： 工地的主要交通道路和砂石料场地做煤矸石铺垫，其它场地平整坚实无积水。 易燃易爆物品分开存放，并设灭火器材。 3、材料堆放： （1）、所有进入施工现场的工具、构件、材料堆放必须按平面图规划的位置存放。 （2）、各种材料，按品种、规格、分类存放整齐，并按ISO9001标准设置标识。 （3）、场面施工垃圾及时清理，集中存放，做到工完料净场地清。 4、现场办公要求： 现场办公、生活区与作业区严格分开，有明显划分，不得在在建工程
顶棚工程 1、施工工艺流程： 2、施工技术措施： （1）基层清理：吊顶弹线施工前将管道洞口封堵处清理干净，以及顶上的杂物清理干净。 （2）弹线：根据每个房间的水平控制线确定吊顶标高，并在墙顶上弹出吊顶线作为安装的标准线，以及在标准线上划好龙骨分档间距位置线。 （3）安装吊筋：根据施工图纸要求和施工现场情况确定吊筋的大小和位置，吊筋加工要求钢筋与角钢焊接，其双面焊接长度不小于2cm 并将焊渣敲掉，在吊筋安装前必须先刷防锈漆；安装吊筋焊接角钢一般为L30*3，吊筋根据活载大小和空间高度确定吊筋的大小，一般采用Φ6或Φ8，当其空间较高时为了防止吊顶在风活载的作用下上浮动，应采用直径较大的，以保证强度足够。顶棚骨架安装顺序是先高后低，吊筋使用角钢打孔后用膨胀螺栓固定在结构顶板上的，一般所用的膨胀螺栓采用Φ6～Φ10。吊点间距900～1200mm ，安装时上端与预埋件焊接或者用膨胀螺栓固定牢固，下端套丝后与吊件连接。套丝一般要求长度为5cm ，以便于调节吊顶标高和起拱，并且安装完毕的吊杆端头外露长度不小于3MM 。 （4）安装主龙骨：采用UC38龙骨，吊顶主龙骨间距为小于1200MM 。安装主龙骨时，应将主龙骨吊挂件连接在主龙骨上，拧紧螺丝，要求主龙骨端部或接长都要增设吊点，接头和吊杆方向也要错开。根据规范要求吊顶起拱，起拱高度视房间大小而定,一般为1/200左右。随时拉线检查龙骨的平整度,不得有悬挑过基层清理 安装吊筋 安装主龙骨 安装次龙骨 安装石膏板 涂料施工 机电系统工程完毕 试水、打压完毕 隐蔽检查 分项验收 弹线
长的龙骨。 （5）安装次龙骨：次龙骨采用其相应的吊挂件固定在主龙骨上,次龙骨分为 C型龙骨或配套的T型次龙骨间距为500～600mm(按照面板的规格确定),吊挂件 的间距为500～600mm，将次龙骨通过挂件吊挂在大龙骨上,注意在吊灯、窗帘盒、 通风口周围必须加设次龙骨。 （6）安装边龙骨：采用L型边龙骨，与墙体用塑料胀管自攻螺钉固定，固 定间距300MM。特别注意在安装次龙骨和边龙骨前必须将墙面的腻子找平。 （7）安装石膏罩面板：罩面板安装方法通常分为自攻螺钉固定法、胶结粘 固法、托卡固定法。 5.14 门窗工程 1、工艺流程： 安装门找规矩弹安装样板门框安装门扇安装安装五金 2、施工技术措施： （1）找规矩弹线：结构工程经过核验合格后，即可用线坠吊垂直，检查门 口位置的准确度，并在墙上弹出墨线，门洞口结构凸出框线的需进行处理。根据 室内+50cm平线核对检查，使其门框安装在同一标高上。 （2）掩扇及安装样板：把窗扇根据图纸要求安装到窗框上此道工序称为掩 扇。对此的质量按验评标准检查缝隙大小，五金位置、尺寸及牢固等，符合要求 后作样板，并以此作为验收的标准 （3）安装门框：按照墙上的安装位置控制线和标高控制线，并在门框上用 彩色笔刻划，将门框立上对准控制线，用线坠吊垂直，并用木楔做临时固定、调 整门框的垂直度和离墙边距离统一尺寸，确定安装位置、开启方向、安装标高、 框埋入地面的深度后固定门框。门框固定依据结构和预埋件的情况分为两种：一 种是利用连接片与木门框用自攻螺丝连接后与混凝土墙面射钉连接或焊接；二是 钢门框用铁连接件焊接后与墙面预埋件焊接。注意焊接后必须将焊渣清理干净后 刷防锈漆，然后在抹灰收口，钢制防火门的框必须按照设计要求填充细石混凝土 或水泥膨胀珍珠岩，如果框与墙面的空隙较大时可以后填，如果没有较大的空隙 并难于操作时应先填充料后安装。水泥膨胀珍珠岩的体积比为：1：2：5加水拌
第一节吊顶顶棚施工工艺 第一小节吊顶和吸音吊顶施工方法 1．施工准备 （1）材料 ①T型铝合金龙骨材料应符合“GB5237—92”标准及《工业用铝及铝合金挤硬度型标材》（GB6892）标准。 ②Ф6—Ф8园钢吊杆（长度视设计定），14#铁丝，M6×65—80，M8×65—80膨胀螺栓，板压条，铝板网吸音板，射钉弹、电焊机、Ф5×11拉铆钉、少量木楔、铁钉等。 （2）设备及辅助工具 铝料断料平台锯，冲床、龙骨冲孔模具，6mm手持电钻、射钉枪、梅花扳手，1.5P 手捶，M20电锤，拉铆钳，Ф8透明塑料管，3m—5m钢卷尺，Ф5.2麻花钻头，Ф8m —10m电锤钻头，白铁剪刀。 （3）条件 ①吊顶龙骨在运输时不得扔摔、碰撞、龙骨应平放、防止受潮变形。 ②吊顶龙骨应存放在地面平整的室内，面板应存放在平整、干燥、通风处。 ③在现浇板中，按设计要求设置预埋件或吊杆。 ④吊顶内的通风，水电管线安装完毕，消防管道安装并调试完毕。 ⑤吊顶室内的轻型灯具应吊在主龙骨上或附加龙骨上，重型灯具或电记扇不得与吊顶龙骨联结，应吊设专用吊钩。 2．施工工艺 （1）铝龙骨安装 ①按设计要求冲龙骨榫眼、榫头。 ②根据吊顶的设计标高在四周底板弹线。弹线应清楚、位置准确，其水平允许偏差为±5mm。 ③按设计在建筑底板弹出分格线，打电锤置膨胀螺栓，设置主吊杆，吊杆顺龙骨
方向设置，其间距为3—4倍D（D为主龙骨纵向分格尺寸）；吊杆距主龙骨端部不得超过300mm，否则应增设吊杆，吊杆与设备相遇，应调整吊点构造或增设吊杆。 ④用射钉枪在龙骨上方打铁丝固定吊点孔，间距为2—3倍D。 ⑤安装边龙骨，边龙骨用射钉枪直接固定于四周墙上。 ⑥吊挂好龙骨后，接通线按吊顶面积大小设置水平控制交叉线，平顶中部应起拱，起拱高度不小于房间短向跨度1/200。 ⑦根据水平控制线调整主吊杆螺栓，斜拉固定铁纯正吊点，初调好龙骨；质量应基本符合要求；按设计图开灯具口；主龙骨连接口应错位设置，连接处的对接错位偏差不得超过2mm。 （2）面板安装 ①面板安装在通风、水电管道、消防管道安装、调试完毕后进行；重型灯具、电扇不得与龙骨连接，应设置独立吊杆。 ②面板安装：应按图纸设计放置；若无图案设计要求，应由中间向两边对称安装；墙面与吊顶的接缝应交圈一致；面板与墙面、窗帘灯具等交接处应严密，不得有漏缝现象，面板与柱体、竖管道交接处应整块开口，不允许碎板拼口。 ③按水平交叉线调整吊杆、铁丝。 ④24小时后，待平顶自由下沉基本完成，最后一次调整主吊杆、吊挂铁纯正、灯具等；调整完毕后，面板上安装固定压卡。 ⑤进行质量检查、修整。 第二小节公共卫生间塑料扣板吊顶 应在完成墙、地湿作业工作，安装完顶棚内的管线等工作后进行。根据房间的大小，从楼层标高水平线用尺竖向量至设计标高，用线弹出四周标高水平线，固定好龙骨，然后用钉固定好面板。墙面的顶棚的接缝应交圈一致且严密，不得有漏缝现象。面板按装好后应采取保护措施，防止损坏。木龙骨的防腐处理不能使用混合防腐油和五氯酚、含砷的无机盐。可采用酸性铬酸铜等水溶性防护剂涂刷。特别注意钻孔、开槽、钉眼的地方应涂刷到位。
一、 工程概况 阳光板顶棚位于三层1/L～U轴，64～62轴及对称位置两处贵宾通廊。阳光板顶棚采用双层做法，材料采用美国通用公司GE牌阳光板，外层阳光板采用20mm厚蜂窝板材、内层采用16mm厚蜂窝板材。此种做法热保温系数为0.982，其表面采用一种独特的处理工艺，能抵抗阳光中紫外线的破坏而不会减退光线传播性，不褪色，也不会为天气因素降低强度。 每一处贵宾通廊阳光板顶棚总长度42.68m，总投影宽度7.465m，起拱高度1.821m。阳光板顶棚东西方向分三块，中间垂直投影宽度为2.889m；两端垂直投影宽度为2.288m；南北方向的顶棚分格为1m 一块，最端头的分格宽度为0.91m，总投影面积为637m2。在设计此种阳光板顶棚时，为了防止夹层中间有冷凝水，在东西方向主龙骨上填充分子筛，使其达到真空玻璃效果，不会因温差而出现冷凝水。阳光板与60mm×60mm×3mm镀锌方钢与主骨架连接采用铝材压条，用平头螺栓拧紧(详见图4.3-1)。根据总进度计划安排1998年12月1日～1999年1月31日以前严冬期间完成，因此本方案考虑封闭保温措施，进行冬期施工 二、施工准备 (一)技术准备 1.测量放线：依据装饰装修工程阶段统一测定的轴线控制线和建筑标高50线，引测到南北贵宾通廊三层楼面上后，用线坠吊至阳光板顶棚屋面预留洞口四周的反梁上，并弹出阳光板顶棚中心线，同时将标高引测到屋面预留洞口四周反梁外测，并弹上标高控制线。依深化设计尺寸校核结构偏差情况，作为深化设计依据。 2.深化设计：根据设计施工图尺寸与要求，结合现场实测情况进行排板设计与节点细部尺寸设计，排板原则从中间向两端对称布板，详见图4.3-2。 3.翻样加工订货：深化设计经设计审批后，方可进行翻样、提出弧形镀锌方钢骨架(屋架)、阳光板、铝扣板、收口板等加工订货计划。 (二)材料准备 1.16mm.、20mm厚蜂窝板(阳光板)。 2.弧形镀锌方钢骨架。 3.橡胶条。 4.铝扣缝盖板。 5.铝板收口。 6.60mm×60mm×3mm方钢管(镀锌)。 (三)现场施工条件准备 1.在阳光板顶棚位置三层楼面上用钢管架搭设满堂红脚手架，应根据弧形阳光板顶棚搭设成阶梯形，铺好脚手板，离顶1700mm左右。应注意已安装的自动步道成品保护，详见图4.3-3。 2.冬施防护棚搭设完成。 三、施工方法 (一)施工顺序 测量放线→安装阳光板顶棚主骨架→调整、调平、固定阳光板顶棚主骨架→安装调平阳光板顶棚次骨架→安装阳光板外层→打胶、安装压条→安装阳光板内层→打胶、安装压条→阳光板顶棚外部檐口细部调整与处理。 (二)主要施工工艺 1.弹线：根据图纸的标高及阳光板顶棚位置尺寸和已测定的中心线，弹出阳光板顶棚主骨架位置线。 2.预埋件：根据标高控制线阳光板顶棚主骨架位置，检查洞口反梁上表面标高是否符合设计要求，如有差异应剔凿或用高强度等级水泥砂浆找平处理，达到强度后，按深化设计节点详图预埋钢板尺寸放出膨胀螺栓位置线，然后钻孔安放膨胀螺栓，安装钢板与胀栓固定。再将主骨架中心线投至预埋钢板上。 3.安装主骨架：根据弹出阳光板顶棚主骨架位置线，先安装两端后中间部分，其方法：将60mm×60mm
