电子围栏安装施工工艺
电子围栏安装二

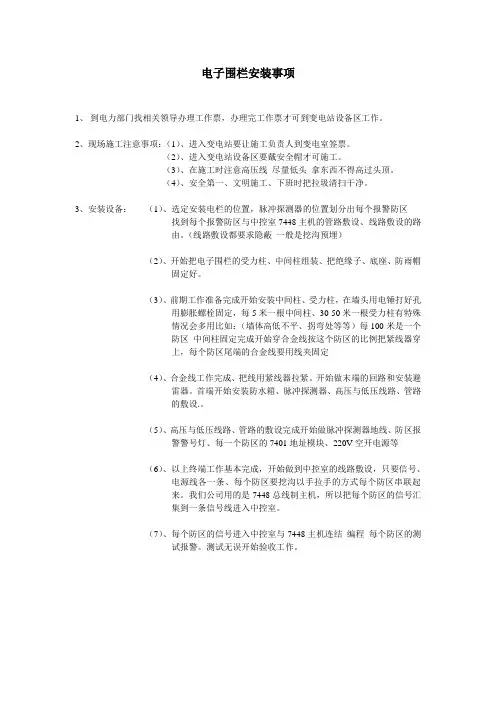

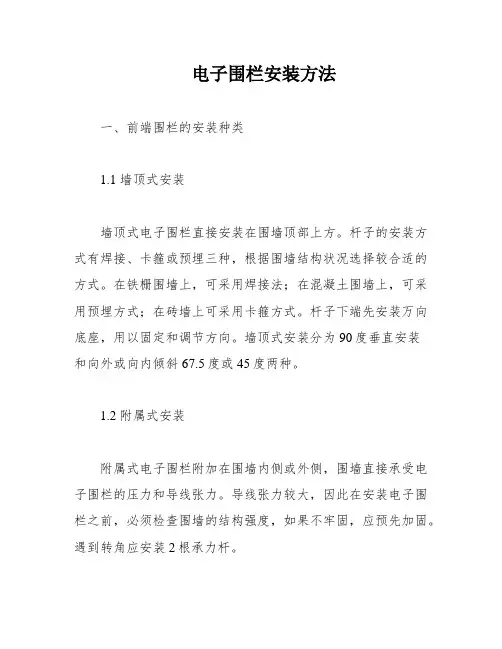

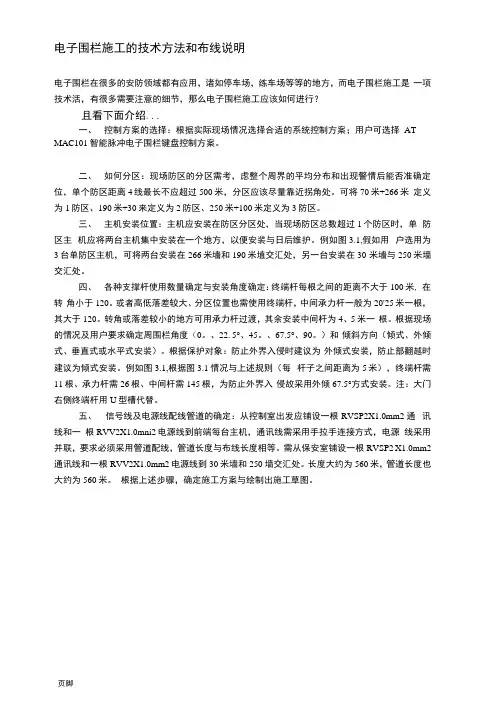

电子围栏施工工艺：
1、工艺流程：
现场勘察→组装终端杆、承力杆、中间杆→定位固定终端杆、承力杆、中间杆→挂合金线→安装主机→系统测试
2、操作工艺：
2.1勘察现场，获取将安装电子围栏的围墙的转角、落差、弧度、墙质、周边环境等信息；
2.2用终端绝缘子固定夹把终端绝缘子挂在终端杆上，用固定螺丝把承力杆绝缘子安装到承力杆上，用固定螺丝把中间杆绝缘子安装到中间杆上，绝缘子由上及下中心间隔均为18CM，并保证安装完成后最下面一根合金线离墙顶间距为15CM；
2.3根据施工图在围墙上确定终端杆、承力杆、中间杆的位置，采用膨胀螺栓把终端杆、承力杆、中间杆的安装底座固定在围墙上；2.4合金线从终端杆绝缘子的远端孔穿过来，靠近绝缘子的近处用手紧密绕接，不低于5圈。经若干根过线杆、承力杆，最后到接到装有收紧器的终端杆上。在电子围栏上醒目的地方，每隔约10m安装警示牌一块；
2.5将周界围栏用高压绝缘线分别连接至主机底端的高压接线柱上，最上面两条合金线经过避雷器后接入输出的两个发射端子，围栏末端第1、3、5…合金线及2、4、6…合金线须用高压绝缘线短接；
2.6系统通电前，须检查挂线杆是否装牢，绝缘子的位置是否正确，导线架设是否正常，地线的接地是否正确，电子围栏前端与电子围栏主机之间高压绝缘导线的连接是否正确，主机其它功能接口与相关设备的连接是否正确，并确认所有人员已经离开周界围栏；
2.7对系统进行短路、断线、防拆、报警响应时间等进行测试。

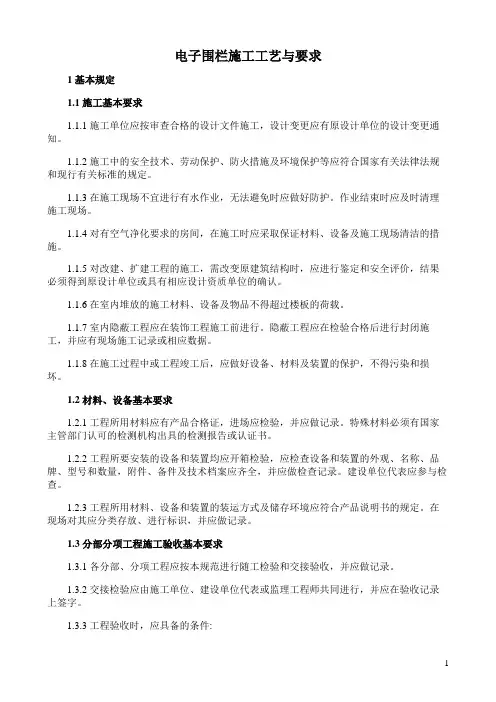

3、质量要求：
3.1排线时，必须保证一条线走到底。围栏前端导线之间须保持平行等距。围栏紧线器上下之间保持为一条竖直直线；
3.2万向底座安装固定，采用不锈钢膨胀螺栓或强力膨胀螺栓，为防锈和长期使用须选择不锈钢螺栓。终端杆的万向底座采用Ф10×100mm的螺栓，中间杆的万向底座可采用Ф8×80mm的膨胀螺栓；
3.3安装避雷器时，地桩最小深度须打入地下1.5m以下。高压避雷接地电阻应小于10Ω。弱电接地须小于4Ω，避雷器安装在电子围栏的起始端，即靠近电子围栏主机的一端；
3.4高压绝缘线绝缘层达到耐15KV的脉冲电压；
3.5电子围栏系统不能与任何其他的接地系统连接，且保持10m以上距离的独立接地；
3.6电子围栏的脉冲能量，有时会产生轻微火花，为此，附近不能有可燃气体存在。
