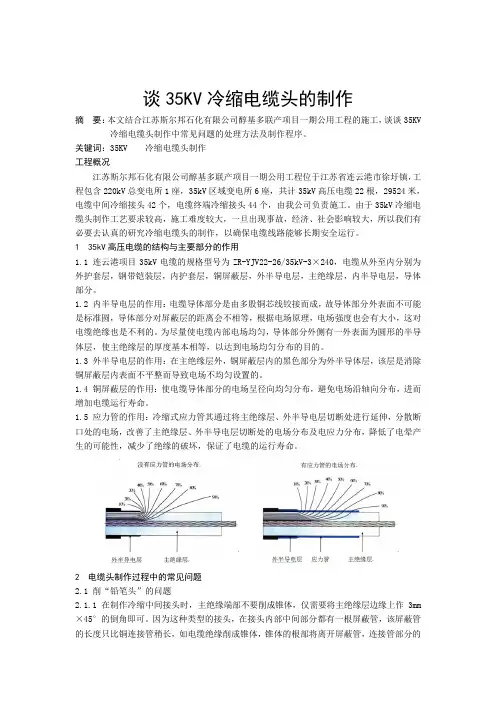

电缆头制作施工工艺 环网电缆专业--电缆头制作 1电缆头制作前提条件 1.1环网电缆敷设并整理、固定完成； 1.2《35kV单芯交联聚乙烯电缆冷缩型接头安装说明书》、《35kV单芯电缆内锥插拔式可分离终端头安装说明书》已提供；； 1.3操作人员经过严格的技术培训，持证上岗； 2电缆头制作 电缆敷设好后，为了使其成为一个连续的线路，各段线必须连接为一个整体，这些连接点就称为电缆接头。终端头是电力电缆线路两端与其他电气设备连接的装置。电缆接头包括：电缆中间接头和电缆终端接头。中间接头分为冷缩式和热缩式，本制作工艺介绍的中间头为35kV冷缩式中间头，终端头为35kV 单芯电缆内锥插拔式可分离终端头。 2.1电缆头制作前期准备 2.1.1电缆头选型 电缆头的绝缘材料符合要求，其规格型号与电缆规格型号匹配。 2.1.2在制作高压电缆头前，使用2500V兆欧表测量电缆绝缘电阻，测量合格后方可操作。 2.2电缆头制作 2.2.1电缆剥切 在制作高压电缆头前，利用2500V兆欧表测量电缆绝缘电阻，测量合格后，方可进行操作。 根据电缆中间接头使用说明书的要求剥除电缆外护套和金属铠装，并去除铠装、内护套及填充物。 按尺寸剥除屏蔽带、外半导电层，切除电缆主绝缘。 处理电缆半导电层和主绝缘，必要时可用砂纸磨掉主绝缘上残留半导体。 对半导电层断口进行打磨处理，用砂布打磨主绝缘表面。 清洁电缆绝缘表面，必须由绝缘向半导电层擦拭。
2.2.2线芯连接 将应力锥套入电缆线芯端，将电缆两端的线芯分别插入擦拭好的连接管内进行压接，根据电缆的规格选择相对应的模具，压接的顺序为先中间后两边。压接后打磨毛刺、飞边。用锉刀或纱布将压接后的连接管的棱角、毛刺除掉。用清洁巾清洗电缆芯绝缘和连接管，并晾干，按安装工艺的要求将接管处填充。 2.2.3恢复铜屏蔽、内外护套 按安装工艺的要求，将铜屏蔽恢复材料安装在电缆上，与电缆两端铜屏蔽搭接接触良好。将电缆线芯合拢，用胶带将线芯捆牢，在恒力弹簧处用胶带1/2搭接缠绕两层。 恢复电缆内护套时冷缩材料注意缠绕均匀，按要求搭接1/2缠绕。 将电缆预留铠装用砂纸打磨，去除氧化层。用恒力弹簧将材料中提供的软铜带固定在铠装上，固定牢固。在恒力弹簧处用胶带缠绕两层。 按安装说明书要求与接头两端电缆的外护套搭接100mm，在搭接处用胶带1/ 2搭接缠绕，恢复电缆外护套。 2.3电缆头制作工艺 2.3.1 35kV冷缩式电缆中间头 1 电缆预处理 1) 确认电缆中间接头与电缆接头型号匹配、主绝缘的外径在电缆在选用范围内； 2) 铠装型电缆： 清洁距电缆端部约500mm范围内的电缆保护套。按下图所示尺寸剥除电缆外护套、铠装层、内护套和铜带（或铜丝）屏蔽层，用所提供的粘帖铜带在图示位置固定屏蔽铜带。
电缆头制作工艺 电缆头安装的基本操作工艺 （1）基本要求电缆头是电缆线路中最薄弱的部分，其安装质量的好坏是电缆线路难否安全运行的关键，应给予足够的重视。 1）电缆头在安装时要防潮，不应在雨天、雾天、大风天做电缆头，平均气温低于0℃时，电缆应预先加热。 2）施工中要保证手和工具、材料的清洁。操作时不应做其他无关的事（特别不能抽烟！）。 3）所用电缆附件应预先试装，检查规格是否同电缆一致，各部件是否齐全，检查出厂日期，检查包装（密封性），防止剥切尺寸发生错误。 电缆头安装的前期工作 1.电缆敷设前要检查电缆本体的绝缘，在电缆头上找出色相排列情况，避免三芯电缆中间头上（为对齐相序）芯线交叉。 2.电缆敷设后要做电缆的直流耐压试验，试验后对电缆头做好密封，防止受潮。 3.中间头电缆要留余量及放电缆的位置。 基本操作工艺 1）剥外护套为防止钢甲松散，应先在钢甲切断处内侧把外护层剥去一圈（外侧留下），做好卡子*，用铜丝绑紧钢甲并焊妥钢甲接地线。最后剥外护套 2）锯钢甲上一步完成后，在卡子边缘（无卡子时为铜丝边缘）顺钢甲包紧方向锯一环形深痕，（不能锯断第二层钢甲，否则会伤到电缆），用一字螺丝刀撬起（钢甲边断开），再用钳子拉下并转松钢甲，脱出钢甲带，处理好锯断处的毛刺。整个过程都要顺钢甲包紧方向，不能把电缆上的钢甲搞松。 3）剥内护绝缘层注意保护好色相标识线，保证铜屏蔽层与钢甲之间的绝缘。 4）焊接屏蔽层接地线把内护层外侧的铜屏蔽层铜带上的氧化物去掉，涂上焊锡。把附件的接地扁铜线（分成三股），在涂上焊锡的铜屏蔽层上绑紧，处理好绑线的头，再用焊锡与铜屏蔽层焊住，焊住线头。下图是终端头的接地线安装方法（中间头也一样，只是接地线不用向后），外护套防潮段表面一圈要用砂皮打毛，涂密封胶，以防止水渗进电缆头。屏蔽层与钢甲两接地线要求分开时，屏蔽层接地线要做好绝缘处理。 5）铜屏蔽层处理在电缆芯线分叉处做好色相标记，按电缆附件说明书，正确测量好铜屏蔽层切断处位置，用焊锡焊牢（防止铜屏蔽层松开），在切断处内侧用铜丝扎紧，顺铜带扎紧方向沿铜丝用刀划一浅痕（注意不能划破半导体层！），慢慢将铜屏蔽带撕下，最后顺铜带扎紧方向解掉铜丝。 6）剥半导电层在离铜带断口10mm处为半导电层断口，断口内侧包一圈胶带作标记。 ①可剥离型在预定的半导电层剥切处（胶带外侧），用刀划一环痕，从环痕向未端划两条竖痕，间距约10mm。然后将些条形半 导电层从未端向环形痕方向撕下（注意，不能拉起环痕内侧的半导电层！），用刀划痕时不应损伤绝缘层，半导电层断口应整齐。检查主绝缘层表面有无刀痕和残留的半导电材料，如有应清理干净。 ②不可剥离型从芯线未端开始用玻璃刮掉半导电层（也可用专用刀具），在断口处刮一斜坡，断口要整齐，主绝缘层表面不应留半导电材料，且表面应光滑。 7）清洁主绝缘层表面用不掉毛的浸有清洁剂的细布或纸擦净主绝缘表面的污物，清洁时只允许从绝缘端向半导体层，不允许反复擦，以免将半导电物质带到主绝缘
冷缩电缆头, 热缩电缆头 1交联电缆头的设计原理 首先,所有交联电缆头的设计原理都应遵循恢复电缆本体结构为原则。因此,就其接头的设计思想应符合中国的GB12706-4和IEC60502-4：1997的电气标准，并且必须要满足其电气、物理及化学性能，以确保电缆头长时间的正常运行及电器设备的安全运作。 2冷缩电缆头与热缩电缆头的差别 2.1结构 交联电缆是由电缆的外护套、金属铠装、内护套、填充物、铜屏蔽层、外半导层、绝缘层、内半导层、导体、钱芯等组成。因此,有什么样的电缆结构就需要有什么样的材料及其工艺的电缆附件和它一一对应与配套。 2.2原理 电缆头的设计原理应满足与达到的要求：使电缆在任何自然环境下能够安全运行。为了实现这一点,就需要重视四大关键因素,即：(1)密封，(2)绝缘，(3)电场，(4)工艺等要素,这也是解决电缆头的四大重要问题。 2.3差别 2.3.1密封 1）由于大部分的电缆头都是安装在户外架空,直埋等环境里,因此防水及防潮气就成为确保电缆头安全运行的关键之一,也就要考虑其密封性能及方法。目前密封的方法通常有两种：一种是用沥青或环氧树脂灌封的方法,这种方法工艺复杂,不好控制,也不利于维护;另一种新的方法也是目前国内、国外专业厂家首选的方法,就是使用高弹性的密封胶,其工艺简单、性能可靠、维护安装方便,这些独特优点也使之成为使用的主流。使用这种新方法,首先就是要考虑密封胶的性能。因为密封胶的质量和性能直接影响到接头的密封性能,选择一种即能和电缆体的表面、还能与附件材料表面黏结都很牢固的胶,同时还能满足在不同的温度变化环境里都能使用的胶是十分重要的。 2）由于全冷缩电力电缆附件实际上就是弹性电缆附件；也就是说利用液体硅橡胶本身的弹性在工厂预先扩张好放入塑料及支撑条。到现场套到指定位置,抽掉支撑条使其自然收缩。这种技术就是冷缩技术，这种附件就是冷缩的电缆附件,因此这种冷缩附件具有良好的“弹性”,可以避免由于大气环境、电缆运行中负载高低产生的电缆热胀冷缩。即“电缆呼吸”所产生的绝缘之间的空隙,造成的击穿事故。而热缩附件的最大缺点就是本身不具有弹性。不能与电缆同呼吸。故全冷缩的附件用于温差大、受气候环境影响大的地域使用是最佳的选择。 2.3.2绝缘 电缆头的绝缘要求是应满足相与相之间绝缘和相对地的两大绝缘。 1）相对相的绝缘是硅橡胶式、热缩材料两种绝缘材料,通常绝缘性能还要根据材料的单位绝缘指标结合材料的厚度来满足要求。全冷缩附件其性能指数为24kV/mm设计运行厚度在应满足12mm厚,可以经得起雷电冲击和过电压得考验。热缩附件是多种复合材料混合而成，经辐照、加工具有热收缩功能。其单位绝缘指数为1.8-2.0kV/mm，因此设计厚度要比硅橡胶材料相对厚3-4mm单位,即：15-16mm厚才可以达到运行要求。 2）相对地得绝缘是防止电荷由高电位往低电位爬得安全距离。冷缩硅橡胶材料具有良好得弹性,只要设计合理,其强大的回弹性既有足够的抱紧力。无论环境发生热胀或冷缩,冷缩附件都保证紧紧抱着电缆被抱的部位。这样就防止水和潮气的吸入,安全的内爬电距离就得到很好的保证,同时全冷缩电缆头的内爬距离在理论上只要70mm就足够了,处于更安全的考虑,仍然设计运行距离为90mm。热缩电缆头的收缩温度为100℃-140℃，只有在安装时，温度才可以满足它的收缩条件。当温度低时,由于电缆的热膨胀系数与热缩材料的膨胀系数不同,完全有可能在80℃以下的环境产生脱层,因此出现裂缝。这样水和潮气就会在呼吸的作用下
冷缩电缆头制作工艺 1 前言 在现代变、配电工程中，电缆以其施工维护方便、供电可靠性高等特点得以广泛使用，冷缩电缆头也以其独有的优点得到广泛使用。 2 特点 冷缩电缆头，现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙。 3 适用范围 本工法适用于10～35KV三芯电缆终端头的制作。 4 工艺原理 利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。 5 制作步骤 剥外护套、钢铠和内衬层→固定钢铠地线→缠填充胶→固定铜屏蔽地线→固定冷缩指套、冷缩管→端子压接→固定冷缩终端→密封端口→测试。 5.1 剥外护套、钢铠和内衬层将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠30mm、内衬套10mm，并用扎丝或PVC带缠绕钢铠以防松散。铜屏蔽端头用PVC带缠紧，以防松散和划伤冷缩管。 5.2 固定钢铠地线将三角垫锥用力塞入电缆分岔处，除去钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。为固定牢固，地线应预留10～20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。固定铜屏蔽地线也是如此。 5.3 缠填充胶自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。 5.4 固定铜屏蔽地线将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。将钢铠地线与铜屏蔽地线分开，不要短接。 5.5 固定冷缩指套、冷缩管在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料条易于抽出。将指端的三个小支撑管略微拽出一点(从里看和指根对齐)，再将指套套入尽量下压，逆时针将端塑料条抽出。清洁屏蔽层后，在指套端头往上100mm 之内缠绕PVC带，将冷缩管套至指套根部，逆时针抽出塑料条，抽时用手扶着冷缩管末端，定位后松开，不要一直攥着未收缩的冷缩管，根据冷缩管端头到接线端子的距离切除或加长冷缩管或切除多余的线芯。 5.6端子压接距冷缩管15mm处剥去铜屏蔽层，距铜屏蔽层15mm处剥去外半导体屏蔽层，按接线端子的深度切除各相绝缘层。将外半导体及绝缘体末端用刀具倒角，按原相色缠绕相角条，将端子插上并压接，按照冷缩终端的长度绕安装限位线。用砂纸仔细打磨绝缘层表面，使其光滑无刀痕，无半导体残留点。并用清洁纸清洁，清洁时，从端头撸到外半导层，切不可来回擦。在铜屏蔽上绕半导电带，和冷缩管缠平。 5.7 固定冷缩终端锉除压接毛刺、棱角，并清洗干净，用填充胶将端子压接部位的间隙和压痕缠平。将冷缩管终端套入电缆线芯并和限位线对齐，轻轻拉动支撑条，使冷缩管收缩(如开始收缩时发现终端和限位线错位，可用手把它纠正过来)。 5.8密封端口分别在收缩后各相冷缩管和冷缩指套的端口处包绕半导体自粘带。这样，既能使冷缩管外半导体层与电缆外半导体屏蔽层良好接触，又能起到轴向防水防潮的作用。包绕自粘带，是冷缩接头防潮密封的关键环节，要以半重叠法从接头一端起向
10kV三芯交联冷缩电缆终端头制作过程-安装班组黄梓鹏普通三芯交联电缆的构造由外至内包括：外护套、钢铠、内护套、铜屏蔽和三相电缆线芯；线芯由外至内包括铜屏蔽、外半导电层、绝缘层、内半导电层和线芯。冷缩电缆附件如下图所示： 1.电缆预处理：把电缆放置在预定的位置，开剥外护套。用美工刀环形切割外护套，并从前往后划开。方可切开外护套。 2.用恒力弹簧包裹住钢铠，包裹位置为外护套环切处。用一字螺丝刀慢慢将钢铠撬起，如果包裹太紧导致螺丝刀塞不进去，可以从电缆前端将钢铠松开少许，或用小锤将螺丝刀捶打。撬起后改用老虎钳夹紧撕开钢铠（钢铠有两层）。 3.沿撕开处向前1厘米左右，环形切割内护套，并从前往后划开，方可切开内护套。注意切割时切勿用力过猛，以免伤及里面的铜屏蔽层，甚至是绝缘层。 4.割掉填充物。注意切割时要从前往后割，以免伤及铜屏蔽和绝缘层。分开三根线芯后，注意将线芯头部用包布包裹，以免铜屏蔽散开。 5.用砂纸打磨钢铠和铜屏蔽层。 6.将接地编织线线缠绕在交联线芯分叉处，向后收紧编织线，并套上恒力弹簧。在钢铠处同样用恒力弹簧固定住编织线，向后用力收紧。两条编织线要有一定距离，以便之后做实验方便。接地时两条编织线可以在同一处接地。在两个恒力弹簧上分别缠绕几层包布，以进一步
保证弹簧不会松脱。 7.在恒力弹簧及其之间缠绕若干条填充胶，使其外观平整，略呈苹果形。并在三芯电缆分叉处，把密封胶撕成小块，揉成团团之后填充进分叉的根部。 8.在钢铠恒力弹簧向后一段距离处包裹一层密封胶。以加强防水密封。 9.安装冷缩三指套。将三指套从线芯分叉处，套到电缆根部。将三指的线芯抽出少许，使其略微颈缩。压紧三指套，抽出塑料支撑条，先收缩根部，再收缩三根指套。 10.安装冷缩管。抽条时手不要拉着未收缩的冷缩管，使其自然收缩。 11.将电缆定好位置，确定好长度，剪去多余的电缆。 12.按照标尺，在剥除铜屏蔽处缠绕包布后，在标记处环切，剥除铜屏蔽。注意，理想的切割深度应只有铜屏蔽厚度的三分之二，以免伤及绝缘层。用手将铜屏蔽剥下。 13.在铜屏蔽上端，按照标尺量定距离，环切，并自下而上切割外半导电层。注意切割力度——力度不宜过小，否则将难以撕开半导电层；力度也不宜过大，否则将划伤主绝缘层。至电缆顶部，可用力切一刀，以方便撕开。
电力工程冷缩电缆施工组织方案 编制：
一、工程概况 地点：天津市南港工业区 施工依据：设计图纸、国家施工规范、国家验收规范 二、施工前准备工作及必备条件 1、施工人员安排: 项目经理 1人 电工 5人 辅助工 10人 2、技术准备 2·1认真熟识、审核施工图纸，领会设计意图，严格按照图纸要求进行电缆头制作； 2·2电缆头必须报经监理进行严格的检验，合格后方可施工； 2·3针对工程情况，对施工班组进行技术交底； 2·4根据工程实际情况划分施工流水段，并以此为依据确定劳动力及材料需用量及施工人数； 3、施工人员必须具备的条件 3·1根据工程的实际需要培训操作工人，特殊工种操作人员必须持证上岗。 3·2熟悉施工图纸及施工现场环境。 3·3对电缆知识应相当了解,具有制作电缆头的施工经验。4、机械、工具准备 4·1压接钳、尼龙绳、电缆剥皮机；
4·2皮尺、钢锯、气焊工具、电工工具； 4·3对讲机、绝缘摇表、万用表。 4 .4 挖掘机、水泵 5、劳动力准备 5·1劳动力实行专业组织，按不同施工部位来划分作业班组，提高 操作的熟练程度和劳动生关率，以确保工程施工质量和施工进度。 5·2根据本工程阶段施工重点，相应调配劳动力，实行动态管理。 5·3各施工人员必须接受建筑施工安全教育，经考试合格后方可上 岗作业、未经建筑施工安全生产教育或考试不合格者，严禁上岗作业。 5·4每日上班前，班组负责人必须集所辖全体人员，针对当天任务，结合安全技术交底内容和作业环境、设施、设备状况、本队人员技术 素质、安全意识、自我保护意识以及思想状态，有针对性地进行班前 安全活动交底，提出具体注意事项并跟踪落实，做好活动记录。 5·5严格按劳务用工政策法规进行施工用工管理。 三、施工部署 1、工程目标 1·1质量目标：分项工程一次交验合格率100％，质量评定等级为优良； 1·2工期目标：在甲方要求的工期内，优质高效地完成施工任务 1·3安全目标：确保无重大伤亡事故，杜绝工亡事故的发生； 1·4文明施工目标：认真贯彻执行建设部、及总包单位关于现场文明施工管理的各项规定。
在电力系统中，电缆以其施工维护方便、供电可靠性高等特点得以广泛应用。冷缩电缆头由于现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，即可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙，因而得到了越来越广泛的应用。 一、冷缩电缆头制作的基本工艺原理 利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。 二、冷缩电缆头制作的基本工艺流程 1、剥外护套 将电缆校直、擦净。剥去从安装位置到接线端子的外护套（可将恒力弹簧暂时绕在外护套切断处，以方便剥去外护套）。 2、锯钢铠 暂用恒力弹簧顺钢铠将钢铠扎住，然后顺钢铠包紧方向锯一环形深痕，（不要锯断第二层钢铠，防止伤到电缆），用一字螺丝刀撬起（钢铠边断开），再用钳子拉下并转松钢铠，脱出钢铠带，处理好锯断处的毛刺。整个过程都要顺钢铠包紧方向，不能让电缆上的钢铠松脱。 3、剥内护套：关键点：防止划伤铜屏蔽 留钢铠30mm、内护套10mm，并用扎丝或PVC带缠绕钢铠以防松散。铜屏蔽端头用PVC 带缠紧，以防松散和划伤冷缩管。 4、安装钢铠接地线 将三角垫锥用力塞入电缆分岔处，除去钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。为固定牢固，地线应预留10～20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。 5、缠填充胶 自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。? 6、固定铜屏蔽接地线 将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。将钢铠地线与铜屏蔽地线分开，不要短接。 7、安装冷缩3芯分支：（按电缆附件说明书的要求进行） 8、套装冷缩护套管：（按电缆附件说明书的要求进行） 可在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料条易于抽出。将指端的三个小支撑管略微拽出一点(从里看和指根对齐)，再将指套套入尽量下压，逆时针将端塑料条抽出。清洁屏蔽层后，在指套端头往上100mm之内缠绕PVC带，将冷缩管套至指套根部，逆时针抽出塑料条，抽时用手扶着冷缩管末端，定位后松开，不要一直攥着未收缩的冷缩管，根据冷缩管端头到接线端子的距离切除或加长冷缩管或切除多余的线芯。 9、剥铜屏蔽层 在电缆芯线分叉处做好色相标记，按电缆附件说明书，正确测量好铜屏蔽层切断处位置，（用PVC带包一下，防止铜屏蔽层松开），或在切断处内侧用铜丝扎紧，顺铜带扎紧方向沿铜丝用刀划一浅痕（注意不能划破半导体层！），慢慢将铜屏蔽带撕下，最后顺铜带扎紧方向解掉铜丝。 10、剥外半导电层 在离铜带断口10-20mm处（以说明书规定尺寸为准）为外半导电层断口，断口内侧包一圈胶带作标记。
冷缩电缆头制作工艺 Modified by JACK on the afternoon of December 26, 2020
冷缩电缆头制作工艺 1前言在现代变、配电工程中，电缆以其施工维护方便、供电可靠性高等特点得以广泛使用，冷缩电缆头也以其独有的优点得到广泛使用。 2特点 冷缩电缆头，现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙。 3适用范围 本工法适用于10～35KV三芯电缆终端头的制作。 4工艺原理 利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。 5制作步骤 剥外护套、钢铠和内衬层→固定钢铠地线→缠填充胶→固定铜屏蔽地线→固定冷缩指套、冷缩管→端子压接→固定冷缩终端→密封端口→测试。 剥外护套、钢铠和内衬层将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠30mm、内衬套10mm，并用扎丝或PVC带缠绕钢铠以防松散。铜屏蔽端头用PVC带缠紧，以防松散和划伤冷缩管。 固定钢铠地线将三角垫锥用力塞入电缆分岔处，除去钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。为固定牢固，地线应预留10～20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。固定铜屏蔽地线也是如此。 缠填充胶自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。 固定铜屏蔽地线将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。将钢铠地线与铜屏蔽地线分开，不要短接。 固定冷缩指套、冷缩管在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料条易于抽出。将指端的三个小支撑管略微拽出一点(从里看和指根对齐)，再将指套套入尽量下压，逆时针将端塑料条抽出。清洁屏蔽层后，在指套端头往上 100mm之内缠绕PVC带，将冷缩管套至指套根部，逆时针抽出塑料条，抽时用手扶着冷缩管末端，定位后松开，不要一直攥着未收缩的冷缩管，根据冷缩管端头到接线端子的距离切除或加长冷缩管或切除多余的线芯。 端子压接距冷缩管15mm处剥去铜屏蔽层，距铜屏蔽层15mm处剥去外半导体屏蔽层，按接线端子的深度切除各相绝缘层。将外半导体及绝缘体末端用刀具倒角，按原相色缠绕相角条，将端子插上并压接，按照冷缩终端的长度绕安装限位线。用砂纸仔细打磨绝缘层表面，使其光滑无刀痕，无半导体残留点。并用清洁纸清洁，清洁时，从端头撸到外半导层，切不可来回擦。在铜屏蔽上绕半导电带，和冷缩管缠平。
低压热缩电缆终端头制作安装工艺 1适用范围 本标准适用于建筑电气安装工程0.6/1KV以下的室内聚氯乙烯绝缘、交联聚氯乙烯绝缘电力电缆终端头的制作安装。 2施工准备 2.1材料 2.1.1主要材料：电缆终端头套、热缩管、接线端子、镀锌螺丝、电力复合脂、镀锡铜编织带等材料，热缩管应分黄、绿、红、蓝、黑五色。所用材料要符合电压等级及设计要求，并有出厂合格证。2.1.2地线采用镀锡铜编织带，截面参见本册《交联聚乙烯绝缘电缆热缩终端头制作工艺标准》(Ⅵ205)的表4.1.3。 2.1.3 2.2机具设备 2.2.1手动机具：钢锯、扳手、钢锉、螺丝刀、电工刀、电工钳、鲤鱼钳。 2.2.2电动工具：液压钳（电动或手动型）。 2.2.3测试器具：钢卷尺、1000V兆欧表、万用表。 2.2.4其他工具：喷灯、电烙铁。 2.3作业条件 2.3.1电气设备安装完毕，电缆头制作应由持有电缆工操作证的人员进行。 2.3.2现场应清洁、干燥、明亮。室外制作电缆头时，应在气候良好的条件下进行，并有防雨、防尘措施。 2.3.3电缆敷设并整理完毕，核对无误。 2.4技术准备 2.4.1施工方案编制完毕并经审批。 2.4.2向操作工人进行安全、技术交底。 3操作工艺 3.1工艺流程 准备工作→电缆绝缘摇测→剥切铠层、打卡子→接地线焊接→套电缆分支手套→压接线端子→ 固定热缩管→连接设备 3.2操作工艺 3.2.1准备工作：准备材料和工具，核对电缆型号、规格，检查电缆是否受潮。 3.2.2电缆绝缘摇测：用1000V兆欧表，对低压电缆进行绝缘摇测，绝缘电阻应大于10MΩ，如不符合要求，检查电缆是否受损或受潮；摇测完毕后，应将芯线分别对地放电。 3.2.3剥切铠层、打卡子 3.2.3.1绝缘合格后，根据电缆与设备连接的具体尺寸，确定剥除长度，剥除外护套。 3.2.3.2剥电缆铠装钢带，用钢锯在第一道卡子向上3～5mm处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透。 3.2.3.3用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，完后用钢锉将钢带毛刺去掉，使其光滑。 3.2.3.4将地线的焊接部位用钢锉处理，以备焊接。 3.2.3.5在打钢带卡子的同时，将接地线一端卡在卡子里。 3.2.3.6利用电缆本身钢带做卡子，卡子宽度为钢带宽的1/2。采用咬口的方法将卡子打牢，必须打
低压热缩电缆终端头制作安装工艺 1 适用范围 本标准适用于建筑电气安装工程0.6/1KV以下的室内聚氯乙烯绝缘、交联聚氯乙烯绝缘电力电缆终端头的制作安装。 2工艺标准 2.1低压电缆的线间和线对地的绝缘电阻值必须大于0.5MΩ。 2.2电缆接线必须准确，并联运行电缆的型号、规格、长度、相位应一致。 2.3电缆终端头固定牢固，芯线与接线端子压接牢固，接线端子与设备螺栓连接紧密，相序正确，绝缘包扎严密。 2.4 严禁将多芯交流电缆接在同一相上。 3施工要点及注意事项 3.1施工要点 3.1.1主要材料：电缆终端头套、热缩管、接线端子、镀锌螺丝、电缆标牌等。所用材料应符合电压等级及设计要求，并有出厂合格证。 3.1.2机具设备：钢锯、剪线钳、扳手、钢锉、螺丝刀、电工刀、电工钳、斜口钳、液压钳、钢卷尺、1000V兆欧表、万用表、热风枪或喷灯。 3.1.3作业条件：电气设备安装完成及电缆敷设完毕，核对无误；断开所有开关，并用电压表测量电压，确保不带电操作；现场应清洁、干燥、明亮；室外制作电缆头时，应在气候良好的条件下进行，并有防雨、防尘措施。 3.2应注意的质量问题 3.2.1接线端子与芯线截面必须配套，压接时模具与芯线应规格一致，压接数量不得小于3道，避免电缆芯线与接线端子压接不紧固。 3.2.2用电工刀剥皮时，不宜用力过大，电缆绝缘外皮不完全切透，里层电缆皮应撕下，防止损伤电缆芯线。 3.2.3 电缆芯线锯断前应量好尺寸，以芯线能调换相序为宜，防止电缆芯线过长或过短。 3.2.4热缩套管加热收缩时，火焰应慢慢接近材料。加热温度控制在
110~120℃左右，并调整加热火焰呈黄色，从根部沿轴向均匀加热。加热火焰不能停留在一个位置，避免局部烧伤或出现褶皱。 3.3成品保护 3.3.1电缆头制作完毕后，应立即与设备连接，不得乱放，以防损伤。 3.3.2在电缆头附近进行明火作业时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤。 4施工流程 准备工作→电缆绝缘摇测→剥除电缆护套→套电缆分支套管→压接线端子→电缆铠装接地→固定热缩管→连接设备 4.1准备工作：准备材料和工具，核对电缆型号及规格。 4.2电缆绝缘摇测：用1000V兆欧表，对低压电缆进行绝缘摇测，并将测量结果记录在《电缆绝缘电阻测试记录表》。绝缘电阻应大于0.5MΩ，如不符合要求，则检查是否受潮或受损，并进行修复或更换，直至满足要求。摇测完毕后，应将芯线分别对地放电。 4.3剥除电缆护套：绝缘摇测合格后，根据电缆与设备连接的具体尺寸，确定剥除长度，剥除外护套。（注：所需工具为钢卷尺、电工刀） 图 4.1 剥除电缆外护套示意图 4.4套电缆分支套管：选用与电缆规格、型号相适应的热缩分支套管，套入线芯根部，均匀加热使套管收缩。（注：所需工具为喷灯或热风枪）
冷缩电缆头的制作工艺 在变、配电工程中，电缆由于施工维护方便、供电可靠性高而得以广泛使用，冷缩电缆头也以其独有的优点得到广泛使用。 冷缩电缆头优点：现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙。尤其对于防爆车间及管廊架等不宜动火的地方，冷缩电缆头完全取代了热缩电缆头。冷缩方式适用于10～35kV三芯电缆终端头的制作。其工艺原理利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。为了避免电缆剥切后因长时间放置使芯线氧化以及杂质、水份、灰尘等的侵入，要求终端头和中间接头的制作时间应尽量缩短。 冷缩电缆头制作步骤： 剥外护套、钢铠和内衬层→固定钢铠地线→缠填充胶→固定铜屏蔽地线→固定冷缩指套、冷缩管→端子压接→固定冷缩终端→密封端口→测试。 1、剥外护套、钢铠和内衬层将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠30mm、内衬套10mm，并用扎丝或PVC 带缠绕钢铠以防松散。铜屏蔽端头用PVC带缠紧，以防松散和划伤冷缩管。 2、固定钢铠地线将三角垫锥用力塞入电缆分岔处，除去钢铠上的油
漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。为固定牢固，地线应预留10～20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。固定铜屏蔽地线也是如此。 3、缠填充胶自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。 4、固定铜屏蔽地线将一端分成三股的地线分别用三个小恒力弹簧 固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。将钢铠地线与铜屏蔽地线分开，不要短接。 5、固定冷缩指套、冷缩管在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料条易于抽出。将指端的三个小支撑管略微拽出一点(从里看和指根对齐)，再将指套套入尽量下压，逆时针将端塑
冷缩电缆头与热缩电缆头区别 1交联电缆头的设计原理 首先,所有交联电缆头的设计原理都应遵循恢复电缆本体结构为原则。因此,就其接头的设计思想应符合中国的GB12706-4和IEC60502-4：1997的电气标准，并且必须要满足其电气、物理及化学性能，以确保电缆头长时间的正常运行及电器设备的安全运作。 2冷缩电缆头与热缩电缆头的差别 2.1结构 交联电缆是由电缆的外护套、金属铠装、内护套、填充物、铜屏蔽层、外半导层、绝缘层、内半导层、导体、钱芯等组成。因此,有什么样的电缆结构就需要有什么样的材料及其工艺的电缆附件和它一一对应与配套。 2.2原理 电缆头的设计原理应满足与达到的要求：使电缆在任何自然环境下能够安全运行。为了实现这一点,就需要重视四大关键因素,即：(1)密封，(2)绝缘，(3)电场，(4)工艺等要素,这也是解决电缆头的四大重要问题。 2.3差别 2.3.1密封 1）由于大部分的电缆头都是安装在户外架空,直埋等环境里,因此防水及防潮气就成为确保电缆头安全运行的关键之一,也就要考虑其密封性能及方法。目前密封的方法通常有两种：一种是用沥青或环氧树脂灌封的方法,这种方法工艺复杂,不好控制,也不利于维护;另一种新的方法也是目前国内、国外专业厂家首选的方法,就是使用高弹性的密封胶,其工艺简单、性能可靠、维护安装方便,这些独特优点也使之成为使用的主流。使用这种新方法,首先就是要考虑密封胶的性能。因为密封胶的质量和性能直接影响到接头的密封性能,选择一种即能和电缆体的表面、还能与附件材料表面黏结都很牢固的胶,同时还能满足在不同的温度变化环境里都能使用的胶是十分重要的。 2）由于全冷缩电力电缆附件实际上就是弹性电缆附件；也就是说利用液体硅橡胶本身的弹性在工厂预先扩张好放入塑料及支撑条。到现场套到指定位置,抽掉支撑条使其自然收缩。这种技术就是冷缩技术，这种附件就是冷缩的电缆附件,因此这种冷缩附件具有良好的“弹性”,可以避免由于大气环境、电缆运行中负载高低产生的电缆热胀冷缩。即“电缆呼吸”所产生的绝缘之间的空隙,造成的击穿事故。而热缩附件的最大缺点就是本身不具有弹性。不能与电缆同呼吸。故全冷缩的附件用于温差大、受气候环境影响大的地域使用是最佳的选择。 2.3.2绝缘 电缆头的绝缘要求是应满足相与相之间绝缘和相对地的两大绝缘。 1）相对相的绝缘是硅橡胶式、热缩材料两种绝缘材料,通常绝缘性能还要根据材料的单位绝缘指标结合材料的厚度来满足要求。全冷缩附件其性能指数为24kV/mm设计运行厚度在应满足12mm厚,可以经得起雷电冲击和过电压得考验。热缩附件是多种复合材料混合而成，经辐照、加工具有热收缩功能。其单位绝缘指数为1.8-2.0kV/mm，因此设计厚度要比硅橡胶材料相对厚3-4mm单位,即：15-16mm厚才可以达到运行要求。
高压电缆冷缩型电缆头制 作工艺及其注意事项 The latest revision on November 22, 2020
高压电缆冷缩型电缆头制作工艺流程及其 注意事项 在电力系统中，电缆以其施工维护方便、供电可靠性高等特点得以广泛应用。冷缩电缆头由于现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，即可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙，因而得到了越来越广泛的应用。 一、冷缩电缆头制作的基本工艺原理 利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。 二、冷缩电缆头制作的基本工艺流程 1、剥外护套 将电缆校直、擦净。剥去从安装位置到接线端子的外护套（可将恒力弹簧暂时绕在外护套切断处，以方便剥去外护套）。 2、锯钢铠 暂用恒力弹簧顺钢铠将钢铠扎住，然后顺钢铠包紧方向锯一环形深痕，（不要锯断第二层钢铠，防止伤到电缆），用一字螺丝刀撬起（钢铠边断开），再用钳子拉下并转松钢铠，脱出钢铠带，处理好锯断处的毛刺。整个过程都要顺钢铠包紧方向，不能让电缆上的钢铠松脱。 3、剥内护套：关键点：防止划伤铜屏蔽 留钢铠30mm、内护套10mm，并用扎丝或PVC带缠绕钢铠以防松散。铜屏蔽端头用PVC带缠紧，以防松散和划伤冷缩管。 4、安装钢铠接地线 将三角垫锥用力塞入电缆分岔处，除去钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。为固定牢固，地线应预留10～20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。 5、缠填充胶 自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。 6、固定铜屏蔽接地线
10kV 电缆头制作及安装工艺1．适用范围 本工艺守则仅适用于用10kV 电缆头制作及安装。2．工艺设备及工具 2.1. 电缆剪 2.2. 电缆下线铡刀 2.3. 电缆主绝缘剥皮刀 2.4. 液压钳 2.5. 斜口钳 2.6.3m 钢卷尺 2.7. 壁纸刀 2.8. 剪刀 2.9. 砂纸 2.10. 平锉 2.11. 液化气及喷枪 2.12. 温湿度计 2.1 3.12X14 或14X17呆扳手 2.14.19mmT 型扳手 3．材料 3.1. 25mm2高压软导线（10kV）及肘型软导线终端接头3.2．与软导线配套端子3.3. OT2.5-8 端子 3.4．无水酒精纸3.5．绝缘胶带
3.6．半导自粘带 3.7．硅脂 3.8 ?①30热缩管 3.9．色带或黄、绿、红热缩管 3.10. 熔管 3.11. 弹簧卡子 3.12. 验电帽 3.13. 绝缘塞 3.1 4. 双头螺栓 3.15. 绝缘帽 4．环境要求 4.1. 制作时所需环境：场地洁净、相对湿度在70%以下、环境温度0C以上35C 以下。 4.2. 必须光照充足或有足够的照明，且空气中不应含有腐蚀性气体及粉尘特别是导电尘埃。 5.10kV 软导线+硅橡胶不可触摸前头组装工艺 5.1 .工艺流程 截取软导线一软导线剥皮一倒角一检验一主绝缘及应力锥清洁-涂硅脂一安装应力锥f压接端子f检验f肘型头组装f检验 5.2. 制作工艺 5.2.1 .截取软导线
5.2.1.1. 选择技术图纸规定的软导线，将其拉直，用卷尺精确测量所需软导线长度并做标记，用电缆下线铡刀或电缆剪将软导线剪断。注意切口铜芯要整齐。 5.2.1.2. 对30天以上未用的软导线在下料前应截去100mm （防止软导线受潮影响绝缘性能）。 5.2.1.3. 下料后要把剩余软导线的断面处包扎，以防进水受潮。 5.2.2软导线剥皮 5.2.2.1 ?试切割。在电缆主绝缘剥皮刀上调节定位件长度（图5-1 ），使刀片距定位件端头的距离为50mm ;调节图5-2所示的定位件长度，使刀片既不伤及线芯导 体又使主绝缘较容易剥离。 图5-1 图5- 2 5.2.22从软导线端部向内量取长度为170mm并按图5-3中1所示方向旋转切割一周。 522.2.将软导线放在洁净干燥的工作台上，右手持刀左手固定软导线，如图5-3 中2所示方向切割。下刀深度要注意，禁止刀片伤及主绝缘层。依此方法在软导线周围纵向均匀割2-3次。用斜口钳夹住软导线端部外保护层将软导线外保护层完全剥离。注意操作时固定软导线手的位置要在刀片的后面；切口整齐无毛刺
冷缩电缆头制作工艺标准化管理部编码-[99968T-6889628-J68568-1689N]
冷缩电缆头制作工艺 1前言 在现代变、配电工程中，电缆以其施工维护方便、供电可靠性高等特点得以广泛使用，冷缩电缆头也以其独有的优点得到广泛使用。 2特点 冷缩电缆头，现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙。 3适用范围 本工法适用于10～35KV三芯电缆终端头的制作。 4工艺原理 利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。 5制作步骤 剥外护套、钢铠和内衬层→固定钢铠地线→缠填充胶→固定铜屏蔽地线→固定冷缩指套、冷缩管→端子压接→固定冷缩终端→密封端口→测试。 5.1剥外护套、钢铠和内衬层将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠 30mm、内衬套10mm，并用扎丝或PVC带缠绕钢铠以防松散。铜屏蔽端头用PVC带缠紧，以防松散和划伤冷缩管。 5.2?固定钢铠地线将三角垫锥用力塞入电缆分岔处，除去钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。为固定牢固，地线应预留10～20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。固定铜屏蔽地线也是如此。 5.3缠填充胶自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。 5.4固定铜屏蔽地线将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。将钢铠地线与铜屏蔽地线分开，不要短接。 5.5固定冷缩指套、冷缩管在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料条易于抽出。将指端的三个小支撑管略微拽出一点(从里看和指根对齐)，再将指套套入尽量下压，逆时针将端塑料条抽出。清洁屏蔽层后，在指套端头往上100mm之内缠绕PVC带，将冷缩管套至指套根部，逆时针抽出塑料条，抽时用手扶着冷缩管末端，定位后松开，不要一直攥着未收缩的冷缩管，根据冷缩管端头到接线端子的距离切除或加长冷缩管或切除多余的线芯。 5.6端子压接距冷缩管15mm处剥去铜屏蔽层，距铜屏蔽层15mm处剥去外半导体屏蔽层，按接线端子的深度切除各相绝缘层。将外半导体及绝缘体末端用刀具倒角，按原相色缠绕相角条，将端子插上并压接，按照冷缩终端的长度绕安装限位线。用砂纸仔细打磨绝缘层表面，使其光滑无刀痕，无半导体残留点。并用清洁纸清洁，清洁时，从端头撸到外半导层，切不可来回擦。在铜屏蔽上绕半导电带，和冷缩管缠平。 5.7?固定冷缩终端锉除压接毛刺、棱角，并清洗干净，用填充胶将端子压接部位的间隙和压痕缠平。将冷缩管终端套入电缆线芯并和限位线对齐，轻轻拉动支撑条，使冷缩管收缩(如开始收缩时发现终端和限位线错位，可用手把它纠正过来)。 5.8密封端口分别在收缩后各相冷缩管和冷缩指套的端口处包绕半导体自粘带。这样，既能使冷缩管外半导体层与电缆外半导体屏蔽层良好接触，又能起到轴向防水防潮的作用。包绕自粘带，是冷缩接头防潮密封的关键环节，要以半重叠法从接头一端起向另一端包绕，然后再反向包绕至起始端。每层包绕后，应用双手依次紧握，使之更好地粘合。包绕时应拉力适当，做到包绕紧密无缝隙。
热缩型电缆终端头制作工艺 （1）检查电缆与终端头准备部件是否配套相符，把各部件擦洗干净。 （2）剥除塑料护套：跟据电缆头的安装位置到连接设备间的距离，决定剥削尺寸（一般约一米）。 （3）锯钢甲、剥除内护套和内填料：在离剖朔口（末端）的30mm处，用Φ2mm铜线绑一道线（3——4匝），将钢甲锯除；在距钢甲断口5MM处，将内护套及相间填料切除。 （4）焊接地线：在线芯根部的铜屏蔽上，用10——25平方毫米软铜线扎紧后焊牢，再和钢甲焊牢靠。 （5）剥除铜屏蔽层和半导体屏蔽层：用Φ1MM镀锡铜丝在距内护套 150MM处绑扎倆圈。用烙铁点焊在铜屏蔽层上，将绑线至末端的铜屏蔽层剥除。在距铜屏蔽层末端10MM处，将至末端的半导电屏蔽层剥除。在保留 10MM导电层上，靠绝缘端用玻璃片刮一个人5MM斜坡，用0号沙纸把绝缘层表面打磨光滑平整。 （6）套热缩分支手套：将分支手套套至缆芯的根部，核对位置合适后，在手套根部的塑料护套上和接地铜辨上缠30MM的热熔胶带，从中部开始往下加热收缩，然后再往上加热收缩，使分支套均匀地收缩于电缆上。 （7）套应力控制管：应力控制管套在屏蔽上，压铜屏蔽层50MM然后从下至上进行加热收缩。 （8）套无泄痕耐气侯管：擦净绝缘表面的应力控制管和手套的手指表面，在手指上缠一层密封胶带，分别将三只无泄痕耐气候管套在手指根部，从手指于应力控制管接口处开始加热。先向下收缩，完后再向上收缩。 （9）套防雨罩：在分支手套的手指末端向上60MM处，套上三相共用防雨罩并加热收缩。从三相共用防雨罩上向上测量150MM处，每相套进一个防雨罩并加热收缩，再往上端测量60MM处，每相套进一个防雨罩加热收缩。
高压电缆冷缩型电缆头制作工艺流程及其注意事项在电力系统中，电缆以其施工维护方便、供电可靠性高等特点得以广泛应用。冷缩电缆头由于现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，即可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙，因而得到了越来越广泛的应用。 一、冷缩电缆头制作的基本工艺原理 利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。 二、冷缩电缆头制作的基本工艺流程 1、剥外护套 将电缆校直、擦净。剥去从安装位置到接线端子的外护套（可将恒力弹簧暂时绕在外护套切断处，以方便剥去外护套）。 2、锯钢铠 暂用恒力弹簧顺钢铠将钢铠扎住，然后顺钢铠包紧方向锯一环形深痕，（不要锯断第二层钢铠，防止伤到电缆），用一字螺丝刀撬起（钢铠边断开），再用钳子拉下并转松钢铠，脱出钢铠带，处理好锯断处的毛刺。整个过程都要顺钢铠包紧方向，不能让电缆上的钢铠松脱。 3、剥内护套：关键点：防止划伤铜屏蔽 留钢铠30mm、内护套10mm，并用扎丝或PVC带缠绕钢铠以防松散。铜屏蔽端头用PVC带缠紧，以防松散和划伤冷缩管。 4、安装钢铠接地线 将三角垫锥用力塞入电缆分岔处，除去钢铠上的油漆、铁锈，用大恒力弹
簧将钢铠地线固定在钢铠上。为固定牢固，地线应预留10～20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。 5、缠填充胶 自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。 6、固定铜屏蔽接地线 将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。将钢铠地线与铜屏蔽地线分开，不要短接。 7、安装冷缩3芯分支：（按电缆附件说明书的要求进行） 8、套装冷缩护套管：（按电缆附件说明书的要求进行） 可在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料条易于抽出。将指端的三个小支撑管略微拽出一点(从里看和指根对齐)，再将指套套入尽量下压，逆时针将端塑料条抽出。清洁屏蔽层后，在指套端头往上100mm 之内缠绕PVC带，将冷缩管套至指套根部，逆时针抽出塑料条，抽时用手扶着冷缩管末端，定位后松开，不要一直攥着未收缩的冷缩管，根据冷缩管端头到接线端子的距离切除或加长冷缩管或切除多余的线芯。 9、剥铜屏蔽层 在电缆芯线分叉处做好色相标记，按电缆附件说明书，正确测量好铜屏蔽层切断处位置，（用PVC带包一下，防止铜屏蔽层松开），或在切断处内侧用铜丝扎紧，顺铜带扎紧方向沿铜丝用刀划一浅痕（注意不能划破半导体层！），慢慢将铜屏蔽带撕下，最后顺铜带扎紧方向解掉铜丝。 10、剥外半导电层 在离铜带断口10-20mm处（以说明书规定尺寸为准）为外半导电层断口，
