接地的自控设备如：仪表盘、仪表柜、仪表箱、DCS/PLC/EDS的机柜和操作站、仪表供电设备、电缆桥架、穿线管、接线盒及铠装电缆的铠装层，以及控制室内的防静电地板。 一般来讲，使用DC24V为电源的现场仪表、变送器等无特殊要求的可不作保护接地。 保护接地的方法 现场仪表桥架、穿线管应每隔30m用接地线与已接地的金属构件相连。特别要指出的是，现场接地绝不能利用储存、输送可燃性介质的金属设备、管道以及与之相连的金属构件进行接地。 控制室的仪表自控设备、机柜、仪表盘等应单独设置保护接地汇流排。其接地体可与电力系统的接地体共用。 仪表保护接地连接线标识颜色为绿色。 二、工作接地 工作接地包括信号回路接地、屏蔽接地、本质安全接地。 1、信号回路接地 在非隔离的信号系统中，应建立一个统一的信号参考点。即进行信号回路接地。通常为直流电源的负极接地。使用非隔离的信号系统设计中一般的首选方法。在运行时，系统受到干扰的情况极其少见。 在隔离的信号系统中，隔离信号可不接地。这里指的隔离是每一个输入/输出信号与其他输入输出信号的电路是绝缘的。做到电源独立、
相互隔离、参考点浮空。在回路较多的系统，不要轻易使用这种方法。 在控制内应设置信号及屏蔽接地汇流排。 接地线颜色标识为黄/绿线。 2、屏蔽接地 电缆的屏蔽层、排扰线应作屏蔽接地。 在强雷击区，室外架空不带屏蔽的普通多芯电缆，备用芯应屏蔽接地。主要是为了避免雷电在信号线路感应出高电压。 现场接线箱内，端子两侧的电缆屏蔽线应在箱内进行跨接。 同一信号回路，同一屏蔽层应该单点接地。 一般屏蔽接地应在控制室一侧接地。 在控制内应设置信号及屏蔽接地汇流排。 接地线颜色标识为黄/绿线。 3、本质安全接地 齐纳安全栅的汇流排必须与直流电源公共端相连（主要是保证当电源故障时能够对危险场所进行保护）。其汇流排或导轨作本安接地。 在控制内应设置本安接地汇流排。 接地线颜色标识为兰/绿线。 工作接地的方法 信号及屏蔽接地汇流排、本安接地汇流排通过各自的接地线接至工作接地汇流排。
1 总则 1．0．1 本规适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行。 本规不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。 1．0．2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。 1．0．3 执行本规时，尚应符合现行有关标准规的要求。 2 保护接地 2．0．1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。 它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。 2．0．2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。 2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。 3 工作接地 3．0．1 仪表、PLC、DCS、计算机系统等，应作工作接地。工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。 3．0．2 当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。 3．0．3 当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。 3．0．4 仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。除信号源本身接地者外，屏蔽接地应在控制室侧实施。 3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一
1. 0. 1本规范适用于石油化工企业自动控制工程的仪表、PLC DCS计算机系统等的接地 设计，装置的改造可参照执行。 本规范不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。 1 . 0. 2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。 1. 0. 3 执行本规范时，尚应符合现行有关标准规范的要求。 2 保护接地 2. 0. 1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。 它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。 2. 0. 2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。 2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。 3 工作接地 3. 0. 1仪表、PLC DCS计算机系统等，应作工作接地。工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。 3. 0. 2当仪表、PLC DCS计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。 3. 0. 3当PLC DCS计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。 3. 0. 4 仪表系统中用以降低电磁干扰的部件（如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等），应作屏蔽接地。除信号源本身接地者外，屏蔽接地应在控制室侧实施。 3. 0. 5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。 3. 0. 6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一
仪器仪表接地的技巧 仪器仪表行业接地也是有研究的，只有正确的接地才能保证测量精度及人身及设备的安全。今天小编Agitekservice就为大家指出十个小技巧，能帮助您更好地接地。 一、控制系统AC电源应该来自于一个分开的系统，与其他设备和使用分开; 二、电源在设计时应该考虑到初始电流的冲击，至少能承受10个周期; 三、控制系统AC接地应该建立在隔离变压器或UPS上，或者在附近; 四、控制系统工作站AC电源应该使用专门的插座; 五、当连接现场设备电源有几个I/O接口转接器时，应该使用隔离栅条; 六、控制系统AC电源应该由隔离变压器或UPS供给; 七、当AC和DC输入连接到同样的接线排，接线排必以适当的警告标签标出; 八、AC接地线应该与载流线型号相当或大一号; 九、预留一根额外的线或使用一终端盒，以提供测试点。 十、接地系统的电阻必须进行测试，以保证接地能满足控制系统制造商的要求电磁波测试。 仪器仪表接地规定： 1.仪表接地系统分为保护接地和工作接地两种。接地对于抑制干扰信号、保证测量精度、保护人身及设备安全、保证高产稳产具有十分重要的作用。 2.保护接地与装置电气系统接地网相连，一般接地电阻≤4Ω。 3.工作接地包括信号回路接地、屏蔽接地和本安系统接地。其中信号回路接地和屏蔽接地与仪表系统接地网相连接，接地电阻符合制造厂标准;独立设置本安接地系统时，单独的本安接地极与装置电气系统的接地网或其他接地网之间的距离≥5.0m，接地电阻≤1Ω或符合制造厂标准。 4.电缆屏蔽层应在控制室一端接地，接到仪表设备的接地汇流排上，信号屏蔽层在整个电缆连接中应保持连续。 5.接地线采用多股铜芯绞线，采用压接法连接。 6.接地线的绝缘护套颜色宜为黄绿相间色，两端应有标牌表明接地类型。
仪表及控制系统接地知识科普 仪表及控制系统接地不是一个新的论题，很多问题早有结论，也有正确的设计方法。但在部分工程技术人员中，仍存在一些模糊概念和疑虑。接地的作用、接地的分类很多文献都讨论过，由不同的方法可以有不同的分类，都有道理，本文不再讨论。本文主要讨论接地设计怎么做，为什么。 仪表及控制系统接地的目的主要有两个：一是为人身安全和电气设备的运行，包括保护接地、本安接地、防静电接地和防雷接地等；二是为信号传输和抗干扰的工作接地。但二者又是相关的，不能截然分开。 关于仪表系统接地，我国目前还没有制定相应的国家标准。但电气专业关于保护接地、防雷接地的国家标准中的有关规定，是可以参照执行的。 IEC和ISA等国际组织的有关标准提供了很好的参考，特别是信息技术装置功能接地和保护接地通过等电位连接以及合用接地的规定，为设计人员提供了权威的、明确的工程设计依据。 01 保护接地 保护接地是为人身安全和电气设备安全而设置的接地(也称为安全接地)，仪表专业的保护接地与电气专业的保护接地一样，属于低压配电系统接地，因此，应按电气专业的有关标准、规范和方法进行。例如：GBJ65-83《工业与民用电力装置的接地设计规范》等。 对于低压配电系统接地，电气专业有一系列比较完善的设计、计算、试验、施工及验收的标准规范，对接地系统的各个环节都有较完整的理论、实验和方法，绝不是某个接地电阻值就可以概括的。 仪表专业用电一般来自不间断电源UPS或电气专业的建筑物配电，大体可分为控制室用电和现场仪表用电。控制室用电一般采用TN-S系统(整个系统中的保护线和中线是分开的)［1］。现场仪表用电一般采用TT系统(分散接地)。 根据等电位连接原则，仪表用电的保护接地应当是电气接地系统。不但建筑物内实施等电
接地电阻测试电仪知识 1．定义 地电流：在大地或在接地极中流过的电流。 接地导体：指构成地的导体，该导体将设备、电气器件、布线系统、或其他导体（通常指中性线）与接地极连接。 接地极：构成地的一种导体。 接地连接：用来构成地的连接，系由接地导体、接地极和围绕接地极的大地（土壤）或代替大地的导电体组成。 接地网：由埋在地中的互相连接的裸导体构成的一组接地极，用以为电气设备和金属结构提供共同地。 接地系统：在规定区域内由所有互相连接的多个接地连接组成的系统。 接地极地电阻：接地极与电位为零的远方接地极之间的欧姆律电阻。（注：所谓远方是指一段距离，在此距离下，两个接地极互阻基本为零。） 接地极互阻：指以欧姆为单位表示的，一个接地极1A直流电流变量在另一接地极产生的电压变量。 电位：指某点与被认为具有零电位的某等电位面（通常是远方地表面）间的电位差。 接触电压：接地的金属结构和地面上相隔一定距离处一点间的电位差。此距离通常等于最大的水平伸臂距离，约为1m。 跨步电压：地面一步距离的两点间的电位差，此距离取最大电位梯度方向上1m的长度。（注：当工作人员站立在大地或某物之上，而有电流流过该大地或该物时，此电位差可能是危险的，在故障状态时尤其如此） 接地极（架空线防雷保护用）：指一个导体或一组导体，装设在输电线路下方，位于地面或地面上方，但绝大多数在地下，并与铁塔或电杆基础相连。 土壤电阻率：是指一个单位立方体的对立面之间的电阻，通常以Ω?m或Ω?cm为单位。 2．在测接地电阻时，有哪些因素造成接地电阻不准确，如何避免？
A）接地系统（地网）周边土壤构成不一致，地质不一，紧密、干湿程度不一样，具有分散性，地表面杂散电流、特别是架空地线、地下水管、电缆外皮等等，对测试影响特别大。解决的方法是，取不同的点进行测量，取平均值。 B）测试线方向不对，距离不够长，解决的方法是，找准测试方向和距离。 C）辅助接地极电阻过大。解决的方法是，在地桩处泼水或使用降阻剂降低电流极的接地电阻。 D）测试夹与接地测量点接触电阻过大。解决的方法是，将接触点用锉刀或砂纸磨光，用测试线夹子充分夹好磨光触点。 E）干扰影响。解决的方法，调整放线方向，尽量避开干扰大的方向，使仪表读数减少跳动。 F）仪表使用问题。电池电量不足，解决的方法是，更换电池。仪表精确度下降，解决的方法是，重新校准为零。 3．在测高层建筑物接地时，阻值为什么会比地面阻值大。且显示数据跳动严重，是什么原因造成的，如何避免？ 这是因为高层建筑测量时，高层建筑物接地引线与地之间存在着一定的阻值（R地线）另外从高层建筑物上面测量点向地面仪表所引接的测试线，在空中的部分存在线电感。（WL）所以高层建筑接地点测量的阻值为R=R地线+WL+R地。地面测量接地电阻R=R地。 测量数据比地面测量时跳动要严重，这是因为测试线在空中的加长，如同一根天线将空中一些无线电、电磁杂波等信号通过测试线引向仪表，而产生严重干扰，使测量数据跳动，解决的方法是，用一根同轴线作为测试引线，将同轴线和芯线连接在一起，并接在测试点上。将同轴线另一端的屏蔽线接在仪表的C2端上（即电流极），将同轴线的芯线接在仪表P2端上（即电压极），这样能较好地解决测量高层接地电阻由于引线过长造成干扰影响。 4．为什么在测接地电阻时，要求测量线分别为20m和40m，它与钳形地阻表有什么区别？ 这是因为测接地电阻时，要求测的是接地极与电位为零的远方接地极之间的电阻，所谓远方是指一段距离，在此距离下，两个接地极的互阻基本为零，经实验得出，20m以外距离符合此要求。如果线距缩短，测量误差会逐渐加大。 钳形地阻表只能测量多点接地，测量结果是，被测地极与多个接地极并联值的和，而测量单点接地时要接辅助电极，使测试电路形成回路，所以测量误差要大一些。但操作方便。 5．被保护的电器设备的接地端是否可以不断开测试，对测试仪表或被保护电器设备有什么影响？
1总则 1.0. 1本规范适用于石油化工企业自动控制工程的仪表、PLG DCS计算机系 统等的接地设计，装置的改造可参照执行。 本规范不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。 1. 0. 2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。 1.0. 3 执行本规范时，尚应符合现行有关标准规范的要求。 2保护接地 2.0. 1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。 它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电 盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。 2.0.2 24V或低于24V供电的现场仪表、变送器、就地幵关等，若无特殊要求时，可不作保护接地。 2.0. 3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。 3工作接地 3.0. 1仪表、PLC DCS计算机系统等，应作工作接地。工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。 3.0. 2当仪表、PLC DCS计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。 3. 0. 3当PLG DCS计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点
3．0．4 仪表系统中用以降低电磁干扰的部件（如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等），应作屏蔽接地。除信号源本身接地者外，屏蔽接地应在控制室侧实施。3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。 3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。 4仪表系统防雷接地 4.0. 1位于多雷击区或强雷击区内的石油化工装置，当控制室内PLG DCS计 算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。 4.0. 2 在强雷击区室外架空敷设且不在金属电缆槽内或穿管的多芯电缆，其备用芯宜作防雷接地。 5接地连接方式和接地电阻要求 5.0。1仪表、PLC DCS计算机系统等电子设备的保护接地，应接至厂区电气系统接地网，接地电阻小于4Q。 5.0. 2仪表、PLC DCS计算机系统等电子设备的工作接地（信号回路接地、屏蔽接地），可按以下两种方式进行： 5.0. 2. 1当厂区电气系统接地网接地电阻值小于4Q,且能满足仪表系统的要 求而仪表制造厂又无特殊要求时，可直接接至厂区电气系统接地网； 5. 0. 2. 2 当厂区电气系统接地网接地电阻值较大或仪表制造厂有特殊要求时， 应独立设置仪表接地系统，接地电阻应小于4Q （或按仪表制造厂要求确定） 5．0．3 一般情况下，仪表回路和系统，应只有一个信号回路接地点。当使用变压器耦合型隔离器或光电耦合型隔离器时，在隔离器两侧也可分别设置信号回路接地点。
仪表系统接地分为保护接地、工作接地 一、保护接地 通常需要做接地的自控设备如：仪表盘、仪表柜、仪表箱、DCS/PLC/ED的机柜和操作站、仪表供电设备、电缆桥架、穿线管、接线盒及铠装电缆的铠装层，以及控制室内的防静电地板。 一般来讲，使用DC24V为电源的现场仪表、变送器等无特殊要求的可不作保护接地。 保护接地的方法 现场仪表桥架、穿线管应每隔30m 用接地线与已接地的金属构件相连。特别要指出的是，现场接地绝不能利用储存、输送可燃性介质的金属设备、管道以及与之相连的金属构件进行接地。 控制室的仪表自控设备、机柜、仪表盘等应单独设置保护接地汇流排。其接地体可与电力系统的接地体共用。 仪表保护接地连接线标识颜色为绿色。 二、工作接地 工作接地包括信号回路接地、屏蔽接地、本质安全接地。 1、信号回路接地 在非隔离的信号系统中，应建立一个统一的信号参考点。即进行信号回路接地。通常为直流电源的负极接地。使用非隔离的信号系统这是我在设计中一般的首选方法。在运行时，系统受到干扰的情况极其少见。 在隔离的信号系统中，隔离信号可不接地。这里指的隔离是每一个输入/输出信号与其他输入输出信号的电路是绝缘的。做到电源独立、 相互隔离、参考点浮空。我认为在回路较多的系统，不要轻易使用这种方法。 在控制内应设置信号及屏蔽接地汇流排接地线颜色标识为黄/ 绿线。
2、屏蔽接地电缆的屏蔽层、排扰线应作屏蔽接地。在强雷击区，室外架空不 带屏蔽的普通多芯电缆，备用芯应屏蔽接地。主 要是为了避免雷电在信号线路感应出高电压。现场接线箱内，端子两侧的电缆屏蔽线应在箱内进行跨接。同一信号回路，同一屏蔽层应该单点接地。一般屏蔽接地应在控制室一侧接地。在控制内应设置信号及屏蔽接地汇流排。 接地线颜色标识为黄/ 绿线。 3、本质安全接地齐纳安全栅的汇流排必须与直流电源公共端相连（主要是保证当电源故障时能够对危险场所进行保护）。其汇流排或导轨作本安接地。 在控制内应设置本安接地汇流排。接地线颜色标识为兰/ 绿线。工作接地的方法信号及屏蔽接地汇流排、本安接地汇流排通过各自的接地线接至工作接地汇流排。 九十年代以来，一些相关规定都明确指出，当电气专业把建筑物、装置的金属支撑、钢结构、金属管道、屋顶架构等全部接地后，仪表工作接地可与电气专业合用接地装置。这样可减小雷击伤害，降低干扰。当电气专业未作这种接地连接时，仪表工作接地应采用单独接地体接地。接地体应与电气接地体不小于5m 的距离。接地电阻应不大于 4 欧姆。
辽宁省电力有限公司 低压用电检查人员培训班电气仪表基本知识 辽电锦州培训中心 电网培训部 用电营业教研室 张宏凯 2006年11月
一、常用电工仪表的用途和使用 （一）万用表 1、用途 万用表是一种多用途携带式仪表，分为电磁式和电子式，其测量值前者用仪表指示，后者由显示屏以数字显示。一般可测量交流电压、电流，直流电压、电流，电阻、电感、电容等，有的还可测量温度、频率、电池和电路通断测试及晶体管静态电流放大倍数hFE值等。万用表是由表头、测量线路、转换开关、电源及外壳等组成。 2、万用表的使用注意事项 （1）接线要正确。万用表面板上的插孔都有极性标记，用来测直流时，要注意正负极性。测电流时，仪表应和电路串联，测电压时，仪表应和电路并联。 （2）使用之前要调零。如不指零位，应先转动调零旋钮，把指针调到零位。如要测量电阻，应先把两表笔短接在一起，然后再旋转电阻调零钮，使指针指零。若电阻调零钮无法达到零位，则说明电池电压太低，应更换新的电池。 （3）测量档位要正确。使用万用表前特别要注意看选择按钮在什么档位上，是否是测量所要用的，不可弄错档。选择量程时，应事先估计一下要测的数值，选一个适当的量程。若事先无法估测，先用大量程测试，再逐步往小量程调整，直至取得满意的分辨力。当旋钮指在电流档时，切不可把电表接在电源两端去测电压，否则会很快烧坏仪
表。读数时要正确选择刻度，并且眼睛要正视表盘，以减少视觉误差。万用表在使用完毕后，应把转换开关旋至“0”档(空档)或交流电压的最高档，防止下次测量时由于粗心而发生事故。 （4）严禁在被测电阻带电的情况下，进行电阻的测量。否则由于被测电阻上的电压的串入，不仅会歪曲测量结果，甚至可能烧毁表头。同时不要将此外电流和电压量程的切换，也不要在带电的情况下进行，以免烧伤损坏转换开关的触头。 例1用万用表测量某一电路的电阻时，必须切断被测电路的电源，不能带电测量。（） 例2 用万用表测量回路通断时，用电阻档小量程。( ) 例3 指针式万用表在不用时，应将档位打在交流电流档。( ) 例用万用表进行测量时，不得带电切换量程，以免损伤切换开关。( ) （二）钳形电流表 1、用途 在不断开电源(不影响电路工作)的情况下，测量电路的电流。有的钳形电流表还能测量电压、电阻。 测量时只要将被测载流导线夹于钳口中，便可读数。测量交流的钳形表实质上是由一个电流互感器和一个整流式仪表所组成。电流互感器的铁芯带弹簧并可以开合，铁芯上绕有二次绕组，被测导线通过张开的铁芯置于铁芯孔时便成为一次线圈，弹簧用以将开口的铁芯紧密闭合构成导磁回路。
D C S系统接地规范 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]

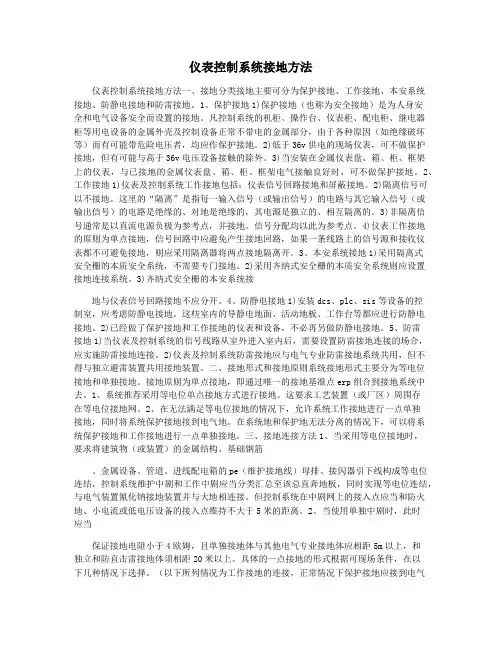

D C S系统接地 为保证控制系统的现场接地实施水平，保证控制系统在现场的安全可靠使用，特制定本规程。 一、接地分类 接地主要可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地。 1、保护接地 1)保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用 电设备的金属外壳及控制设备正常不带电的金属部分，由于各种原因 （如绝缘破坏等）而有可能带危险电压者，均应作保护接地。2)低于36V 供电的现场仪表，可不做保护接地，但有可能与高于36V 电压设备接触的除外。 3)当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。2、工作接地 1)仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。 2)隔离信号可以不接地。这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是 绝缘的，其电源是独立的、相互隔离的。 3)非隔离信号通常是以直流电源负极为参考点，并接地。信号分配均以此为参考点。
4)仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。 3、本安系统接地 1)采用隔离式安全栅的本质安全系统，不需要专门接地。 2)采用齐纳式安全栅的本质安全系统则应设置接地连接系统。 3)齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。 4、防静电接地 1)安装DCS、PLC、SIS 等设备的控制室，应考虑防静电接地。这些室内的导静电地面、活动地板、工作台等都应进行防静电接地。 2)已做了保护接地和工作接地的仪表和设备不必再另做防静电接地。 5、防雷接地 1)当仪表及控制系统的信号线路从室外进入室内后，需要设置防雷接地连接的场合，应实施防雷接地连接。 2)仪表及控制系统防雷接地应与电气专业防雷接地系统共用，但不得与独立避雷装置共用接地装置。 二、接地形式和接地原则 系统接地形式主要分为等电位接地和单独接地。接地原则为单点接地，即通过唯一的接地基准点ERP 组合到接地系统中去。 1、系统推荐采用等电位单点接地方式进行接地。这要求装置（或厂区）周围存在等电位接地网。
第一章总则 第一条为加强电化分公司自动化仪表设备及控制系统的管理工作，控制和优化工艺条件，保障仪表设备安全经济运行，依据国家有关法规及相关管理规定，制定本制度。 第二条本制度适用于电化分公司自动化仪表控制系统的管理。 第三条控制系统主要包括集散控制系统、紧急停车系统、可编程控制器等。 第四条控制系统的日常维护。 (一)系统点检制度 1、仪表设备管理部门应加强对系统的日常维护检查，根据系统的配置情况，制定系统点检标准，并设计相应的点检表格。 2、系统点检应包括以下主要内容： A、主机设备的运行状态。 B、外围设备(包括打印机等)的投用情况和完好状况。 C、各机柜的风扇(包括内部风扇)运转状况。 D、机房、操作室的温度、湿度。 3、点检记录要字迹清楚、书写工整，并定期回收，妥善保管。 (二)系统周检制度 1、仪表设备管理部门(仪表保运单位)应根据设备保养手册的规定，制定周检项目、内容和合理的周期，并做好DCS(PLC)系统周检记录。 2、系统周检应包括如下主要内容： A、确认冗余系统的功能和切换动作是否准确可靠。 B、清洗过滤网。 C、清洗CRT。 D、检查风扇及风扇的保护网。 E、定期清洗打印机。 F、清洗机房内设备的表面灰尘。 G、系统中的电池按期更换。 H、定期对运动机件加润滑油。 I、检查供电及接地系统，确保符合要求。
3、系统周检发现的问题，应及时填写缺陷记录，并立刻组织人员处理解决。 (三)系统硬件管理 1、仪表设备管理部门应有专人负责保养，按规定进行点检、周检和维护。 2、建立系统硬件设备档案，内容应名细到主要插件板，并作好历次设备、卡件变更记录。 3、系统硬件的各种资料要妥善保管，原版资料要归档保存。 4、在线运行设备检修时，要严格执行有关手续，按照规定，做好防范措施。 (四)系统软件管理 1、系统软件和使用软件必须有双备份，并妥善保管在金属柜内;控制系统的密码或键锁开关的钥匙要由专人保管，并严格执行规定范围内的操作内容。软件备份要注明软件名称、修改日期、修改人，并将有关修改设计资料存档。 2、系统软件无特殊情况严禁修改;确需修改时，要严格按照申请、论证手续，主管经理批准后实施。 3、使用软件在正常生产期间不宜修改。按工艺要求确需重新组态时，要有明确的修改方案，并由生产管理部门、工艺车间和仪表负责人共同签字后方可实施并做好安全防范措施。 4、软件各种文本修改后，必须对其他有关资料和备份盘作相应的修改。 5、由通用计算机、工业控制微机组成的控制、数据采集等系统，应执行专机专用，严禁任何人运行和系统无关的软件，以防病毒对系统的侵袭。 6、工艺参数、联锁设定值的修改，要办理联锁工作票后方可进行改动。 7、对重大系统改动时，要按软件开发程序进行，即建立命题，制定方案、组态调试、模拟试验、小样试运行、组态鉴定等过程。通过技术鉴定的软件，要做好文件登记并复制软盘，妥善保存。 (五) 机房管理 1、机房是过程控制计算机系统的重要工作场所和核心部位，要认真做好安全工作，非机房工作人员未经批准严禁进入，进入机房人员应按规定着装。进入机房作业人员必须采取静电释放措施，消除人身所带的静电。 2、机房内应清洁无尘并确保满足以下条件： 温度18-24℃变化率<3℃/hr
仪表防爆及接地系统施工方案 1.编制说明： 在现代工业生产装置中，许多易燃、易爆、易挥发的工艺介质出现在生产流程中，防爆施工对装置的安全运行非常重要；各种工艺参数的检测、显示和控制都实现了自动化、集中化、智能化，特别是集散控制系统（DCS）的广泛应用，对仪表接地系统的要求越来越高。正确完成仪表接地系统，对保证设备及人身安全，保证装置安全运行意义重大。 为了高速优质地完成装置防爆及接地施工任务，特编制本方案。 2.编制依据： 2.1设计施工图及其它设计文件。 2.2现行《自动化仪表工程施工及验收规范》。 2.3现行的《电气装置安装工程施工及验收规范》。 2.4现行《自动化仪表工程质量检验评定标准》。 2.5厂商提供的产品安装使用说明书等技术文件。 2.6公司《质量保证手册》、《质量体系子程序》及其支撑性文件。 3.工程概况： 工程概况应包括：工程名称、地点、规模、特点、范围、主要技术参数、主要实物工程量、工期要求及投资等。 4.防爆施工： 4.1一般规定： 4.1.1爆炸和火灾危险区域使用的电气、仪表设备的防爆形式及配线方式必须符合设计要求，并满足使用区域的防爆等级规定。 4.1.2安装在爆炸和火灾危险区域的仪表、电气设备和材料，必须具有符合现行国家或行业标准中规定的防爆质量技术鉴定文件和防爆产品出厂合格证书。设备、材料的外观应无损伤和裂纹。 4.1.3在爆炸和火灾危险场所使用的防爆电气、仪表设备，应有铭牌和防爆标志，并在铭牌上标明国家授权的部门所发给的防爆合格证编号。 4.1.4在爆炸和火灾危险场所安装的正压通风的仪表盘（箱）、接线箱及电气、仪表设备、除本质安全型外，应有“电源未切断不得打开”的标志。 4.1.5仪表电气线路采用的电缆沟、汇线槽、保护管和仪表连接管路在穿越不同防爆等级的爆炸和火灾区域的分隔间壁时，在分隔间壁外，必须做充填密封。 4.2设备安装 4.2.1采用正压通风防爆的防爆仪表盘（箱），接线箱，安装后应保证箱内压力维持在不低于设计规定的压力值，当有低压力其联锁或报井装置时，其动
1 总则 1．0．1 本规范适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行。 本规范不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。 1．0．2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。 1．0．3 执行本规范时，尚应符合现行有关标准规范的要求。 2 保护接地 2．0．1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。 它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。 2．0．2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。 2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。 3 工作接地 3．0．1 仪表、PLC、DCS、计算机系统等，应作工作接地。工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。 3．0．2 当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。 3．0．3 当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。 3．0．4 仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。除信号源本身接地者外，屏蔽接地应在控制室侧实施。 3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一
首先明确两个概念，工作接地和保护接地。 1什么是工作接地，什么是保护接地？ 工作接地，在正常或故障情况下为了保证电气设备的可靠运行，而将电力系统中某一点接地称为工作接地。例如电源（发电机或变压器）的中性点直接（或经消弧线圈）接地，能维持非故障相对地电压不变，电压互感器一次侧线圈的中性点接地，能保证一次系统中相对低电压测量的准确度，防雷设备的接地是为雷击时对地泄放雷电流。 保护接地，将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地。电气设备上与带点部分相绝缘的金属外壳，通常因绝缘损坏或其他原因而导致意外带电，容易造成人身触电事故。为保障人身安全，避免或减小事故的危害性，电气工程中常采用保护接地。 接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。这两种保护的不同点主要表现在三个方面：一是保护原理不同。接地保护的基本原理
是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。二是适用范围不同。根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。当前我国现行的低压公用配电网络，通常采用的是TT或TN-C系统，实行单相、三相混合供电方式。即三相四线制380/220V配电，同时向照明负载和动力负载供电。三是线路结构不同。接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必须确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必须具有多处重复接地。 低压配电系统中，按保护接地的形式，分为TN系统，TT系统，IT系统。
仪表接地类别
仪表接地类别 仪表系统接地通常分为保护接地、工作接地、本安接地和防静电接地四种类型，每一种接地类型的接地要求各异。 保护接地要求 1、用电仪表的金属外壳及自控设备正常不带电的金属部分，由于各种原因（如:绝缘破坏等）而有可能带危险电压。下列用电仪表及自控设备应作保护接地： ①仪表盘、仪表操作台、仪表柜、仪表架和仪表箱； ②仪表控制系统机柜和操作站； ③计算机系统机柜和操作台； ④供电盘、供电箱、用电仪表外壳、电缆桥架、保护管、接线箱和铠装电缆的铠装护层。 标准的条文说明 本条提出了一些可不设保护接地的场合，它符合电力行业标准《交流电气装置的接地设计规范》4.2的内容。其中规定安装在配电柜、控制柜和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子金属底座等金属部分可不接地。 2、安装在非防爆场合金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与己做保护接地的金属表盘框架电气接触良好时，可不单作保护接地。 标准的条文说明
本条提出了一些可不设保护接地的场合，它符合电力行业标准《交流电气装置的接地设计规范))4.2 的内容。其中规定安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子金属底座等金属部分可不接地。 3、低于36V供电的现场仪表、变送器、就地开关等，无特殊需要可不做保护接地。 标准的条文说明 对于安全电压值的规定，各国并不完全相同。我同习惯采用36V和12V ，国外有的规定为50V和25V；而日本某些公司则规定60V以下的用电仪表可以不作保护接地。本规范中规定低于36V供电的现场仪表、变送器、就地开关等，若无特殊要求时可不作保护接地。由于现场的安装情况非常复杂，低于36V供电的现场仪表的金属外壳也可能接触到高于36V的其他电源，在这样的情况下这些仪表的外壳也应作保护接地。 4、己做了保护接地的自控设备即可认为己作了静电接地。在控制室内使用防静电活动地板时，应做静电接地。静电接地应与保护接地合用接地系统。 标准的条文说明 按照化工行业标准《化工企业静电撞地设计规程》HG 20675-1990第2.6.3条“可利用电气保护接地干线作为静电接地干线”和第2.10.1
接地电阻测试仪常用知识解答 1．定义 地电流：在大地或在接地极中流过的电流。 接地导体：指构成地的导体，该导体将设备、电气器件、布线系统、或其他导体（通常指中性线）与接地极连接。 接地极：构成地的一种导体。 接地连接：用来构成地的连接，系由接地导体、接地极和围绕接地极的大地（土壤）或代替大地的导电体组成。 接地网：由埋在地中的互相连接的裸导体构成的一组接地极，用以为电气设备和金属结构提供共同地。 接地系统：在规定区域内由所有互相连接的多个接地连接组成的系统。 接地极地电阻：接地极与电位为零的远方接地极之间的欧姆律电阻。（注：所谓远方是指一段距离，在此距离下，两个接地极互阻基本为零。） 接地极互阻：指以欧姆为单位表示的，一个接地极1A直流电流变量在另一接地极产生的电压变量。 电位：指某点与被认为具有零电位的某等电位面（通常是远方地表面）间的电位差。 接触电压：接地的金属结构和地面上相隔一定距离处一点间的电位差。此距离通常等于最大的水平伸臂距离，约为1m。 跨步电压：地面一步距离的两点间的电位差，此距离取最大电位梯度方向上1m的长度。（注：当工作人员站立在大地或某物之上，而有电流流过该大地或该物时，此电位差可能是危险的，在故障状态时尤其如此） （架空线防雷保护用）接地极：指一个导体或一组导体，装设在输电线路下方，位于地面或地面上方，但绝大多数在地下，并与铁塔或电杆基础相连。 土壤电阻率：是指一个单位立方体的对立面之间的电阻，通常以Ω?m或Ω?cm为单位。
2．在测接地电阻时，有哪些因素造成接地电阻不准确，如何避免？ A）接地系统（地网）周边土壤构成不一致，地质不一，紧密、干湿程度不一样，具有分散性，地表面杂散电流、特别是架空地线、地下水管、电缆外皮等等，对测试影响特别大。解决的方法是，取不同的点进行测量，取平均值。 B）测试线方向不对，距离不够长，解决的方法是，找准测试方向和距离。 C）辅助接地极电阻过大。解决的方法是，在地桩处泼水或使用降阻剂降低电流极的接地电阻。 D）测试夹与接地测量点接触电阻过大。解决的方法是，将接触点用锉刀或砂纸磨光，用测试线夹子充分夹好磨光触点。 E）干扰影响。解决的方法，调整放线方向，尽量避开干扰大的方向，使仪表读数减少跳动。 F）仪表使用问题。电池电量不足，解决的方法是，更换电池。仪表精确度下降，解决的方法是，重新校准为零。 3．在测高层建筑物接地时，阻值为什么会比地面阻值大。且显示数据跳动严重，是什么原因造成的，如何避免？ 这是因为高层建筑测量时，高层建筑物接地引线与地之间存在着一定的阻值（R地线）另外从高层建筑物上面测量点向地面仪表所引接的测试线，在空中的部分存在线电感。（WL）所以高层建筑接地点测量的阻值为R=R地线+WL+R地。地面测量接地电阻R=R地。 测量数据比地面测量时跳动要严重，这是因为测试线在空中的加长，如同一根天线将空中一些无线电、电磁杂波等信号通过测试线引向仪表，而产生严重干扰，使测量数据跳动，解决的方法是，用一根同轴线作为测试引线，将同轴线和芯线连接在一起，并接在测试点上。将同轴线另一端的屏蔽线接在仪表的C2端上（即电流极），将同轴线的芯线接在仪表P2端上（即电压极），这样能较好地解决测量高层接地电阻由于引线过长造成干扰影响。 4．为什么在测接地电阻时，要求测量线分别为20m和40m，它与钳形地阻表有什么区别？ 这是因为测接地电阻时，要求测的是接地极与电位为零的远方接地极之间的电阻，
竭诚为您提供优质文档/双击可除 仪表接地国家规范 篇一：仪表接地规范 1总则 1．0．1本规范适用于石油化工企业自动控制工程的仪表、plc、dcs、计算机系统等的接地设计，装置的改造可参照执行。 本规范不适用于操作控制室、dcs机房、计算机机房等的防静电接地设计。 1．0．2接地系统按功能可分为保护接地、工作接地与仪表系(仪表接地国家规范)统防雷接地。 1．0．3执行本规范时，尚应符合现行有关标准规范的要求。 2保护接地 2．0．1用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。 它们包括：仪表盘、仪表柜、仪表箱、plc及dcs机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电
缆托盘、穿线管、铠装电缆的铠装护层等。 2．0．224V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。 2．0．3安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。 3工作接地 3．0．1仪表、plc、dcs、计算机系统等，应作工作接地。工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。 3．0．2当仪表、plc、dcs、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。 3．0．3当plc、dcs、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接 地点。 3．0．4仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。除信号源本身接地者外，屏蔽接地应在控制室侧实施。 3．0．5本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。 3．0．6本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一
接地电阻测试仪常用知识解 1．定义 地电流：在大地或在接地极中流过的电流。 接地导体：指构成地的导体，该导体将设备、电气器件、布线系统、或其他导体（通常指中性线）与接地极连接。 接地极：构成地的一种导体。 接地连接：用来构成地的连接，系由接地导体、接地极和围绕接地极的大地（土壤）或代替大地的导电体组成。 接地网：由埋在地中的互相连接的裸导体构成的一组接地极，用以为电气设备和金属结构提供共同地。 接地系统：在规定区域内由所有互相连接的多个接地连接组成的系统。 接地极地电阻：接地极与电位为零的远方接地极之间的欧姆律电阻。（注：所谓远方是指一段距离，在此距离下，两个接地极互阻基本为零。） 接地极互阻：指以欧姆为单位表示的，一个接地极1A直流电流变量在另一接地极产生的电压变量。 电位：指某点与被认为具有零电位的某等电位面（通常是远方地表面）间的电位差。 接触电压：接地的金属结构和地面上相隔一定距离处一点间的电位差。此距离通常等于最大的水平伸臂距离，约为1m。
跨步电压：地面一步距离的两点间的电位差，此距离取最大电位梯度方向上1m的长度。（注：当工作人员站立在大地或某物之上，而有电流流过该大地或该物时，此电位差可能是危险的，在故障状态时尤其如此） （架空线防雷保护用）接地极：指一个导体或一组导体，装设在输电线路下方，位于地面或地面上方，但绝大多数在地下，并与铁塔或电杆基础相连。 土壤电阻率：是指一个单位立方体的对立面之间的电阻，通常以Ω?m或Ω?cm为单位。2．在测接地电阻时，有哪些因素造成接地电阻不准确，如何避免？ A）接地系统（地网）周边土壤构成不一致，地质不一，紧密、干湿程度不一样，具有分散性，地表面杂散电流、特别是架空地线、地下水管、电缆外皮等等，对测试影响特别大。解决的方法是，取不同的点进行测量，取平均值。 B）测试线方向不对，距离不够长，解决的方法是，找准测试方向和距离。 C）辅助接地极电阻过大。解决的方法是，在地桩处泼水或使用降阻剂降低电流极的接地电阻。 D）测试夹与接地测量点接触电阻过大。解决的方法是，将接触点用锉刀或砂纸磨光，用测试线夹子充分夹好磨光触点。 E）干扰影响。解决的方法，调整放线方向，尽量避开干扰大的方向，使仪表读数减少跳动。F）仪表使用问题。电池电量不足，解决的方法是，更换电池。仪表精确度下降，解决的方法是，重新校准为零。 3．在测高层建筑物接地时，阻值为什么会比地面阻值大。且显示数据跳动严重，是什么原因造成的，如何避免？
