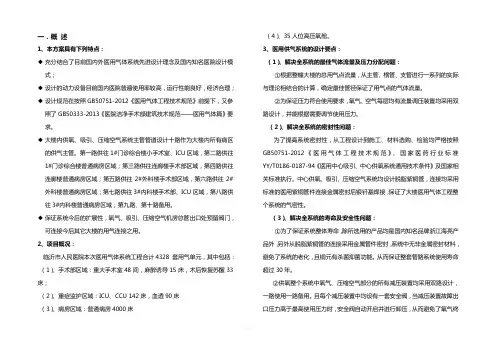

一．概述
1、本方案具有下列特点：
◆充分结合了目前国内外医用气体系统先进设计理念及国内知名医院设计模
式；
◆设计的动力设备目前国内医院普遍使用率较高，运行性能良好，经济合理；
◆设计规范在按照GB50751-2012《医用气体工程技术规范》前提下，又参照
了GB50333-2013《医院洁净手术部建筑技术规范——医用气体篇》要求。
◆大楼内供氧、吸引、压缩空气系统主管管道设计十路作为大楼内所有病区
的供气主管。第一路供往1#门诊综合楼小手术室、ICU区域，第二路供往1#门诊综合楼普通病房区域；第三路供往连廊楼手术部区域，第四路供往连廊楼普通病房区域；第五路供往2#外科楼手术部区域，第六路供往2#外科楼普通病房区域；第七路供往3#内科楼手术部、ICU区域，第八路供往3#内科楼普通病房区域；第九路、第十路备用。
◆保证系统今后的扩展性，氧气、吸引、压缩空气机房总管出口处预留阀门，
可连接今后其它大楼的用气连接之用。
2、项目概况：
临沂市人民医院本次医用气体系统工程合计4328 套用气单元，其中包括：（1）、手术部区域：重大手术室48间，麻醉诱导15床，术后恢复苏醒33床；
（2）、重症监护区域：ICU、CCU 142床，血透90床
（3）、病房区域：普通病房4000床
（4）、35人位高压氧舱。3、医用供气系统的设计要点：
（1）、解决全系统的最佳气体流量及压力分配问题：
①根据整幢大楼的总用气点流量，从主管、横管、支管进行一系列的实际与理论相结合的计算，确定最佳管径保证了用气点的气体流量。
②为保证压力符合使用要求，氧气、空气每层均有流量调压装置均采用双路设计，并能根据需要调节使用压力。
（2）、解决全系统的密封性问题：
为了提高系统密封性，从工程设计到施工、材料选购、检验均严格按照GB50751-2012《医用气体工程技术规范》、国家医药行业标准YY/T0《医用中心吸引、中心供氧系统通用技术条件》及国家相关标准执行。中心供氧、吸引、压缩空气系统均设计脱脂紫铜管，连接均采用标准的医用紫铜管件连接金属密封后银钎基焊接，保证了大楼医用气体工程整个系统的气密性。
（3）、解决全系统的寿命及安全性问题：
①为了保证系统整体寿命，除所选用的产品均是国内知名品牌浙江海亮产品外，另外从脱脂紫铜管的连接采用金属管件密封，系统中无非金属密封材料，避免了系统的老化，且铜元有杀菌抑菌功能。从而保证整套管路系统使用寿命超过30年。
②供氧整个系统中氧气、压缩空气部分的所有减压装置均采用双路设计，一路使用一路备用。且每个减压装置中均设有一套安全阀，当减压装置故障出口压力高于最高使用压力时，安全阀自动开启并进行卸压，从而避免了氧气终端、压缩空气终端出现超出使用压力的危险情况。
二、设计方案数据统计及计算
1、气体设计范围及具体终端布置:
氧气使用的峰值流量计算
2、负压吸引使用的峰值流量计算
3、压缩空气使用的峰值流量计算
5、医用气体用量计算结果
根据《医用气体工程技术规范》（GB50751-2012）规定，医用气体系统气源的计算流量根据下面公式得出：Q=Σ[Qa+Qb（n-1)η]
式中：
Q----气源计算流量（L/min）；
Qa----终端处额定流量（L/min），按本规范附录B取值；
Qb----终端处计算平均流量（L/min），按本规范附录B取值；
n----床位或计算单元的数量；
η----同时使用系数，按本规范附录B取值；
本项目氧气流量（Nm3/h）：293.988m3/h
本项目负压吸引流量（Nm3/h）：1008.48m3/h
本项目医疗空气流量（Nm3/min）：8.534m3/min
三、设计依据及技术规范
1、设计依据
a、甲方提供图纸及其他相关资料
2、技术规范
GB50751-2012《医用气体工程技术规范》
GB50030-2007《氧气站设计规范》
GB 50029-2003《压缩空气站设计规范》
GB50016-2006《建筑设计防火规范》
GB50316-2000《工业金属管道设计规范》（2008版）
GB50235-2010《工业金属管道工程施工规范》
GB50236—2011《现场设备、工业管道焊接工程施工规范》
GB50184-2011 《工业金属管道工程施工质量验收规范》
GB/T14976-2012《流体输送用脱脂紫铜管无缝钢管》
GB150 《钢制压力容器》
GB8982 《医用氧气》
GB50254-96《电气装置安装工程施工及验收规范》
GB《安全阀标准化（GB567爆破片装置）》
《爆炸性环境用防爆电气设备本质安全型电路和电气设备》
GB50333-2013《医院洁净手术部建筑技术规范——医用气体篇》
国家及地方颁布的其它相关法律法规
四、中心站房设备选型
中心供氧站：中心供氧站由医院提供；
中心负压吸引站：2BV5161水环式真空泵×3台；最大抽气量500m3/h×3台；两用一备；
中心压缩空气站：UP5-30-8螺杆式空气压缩机×3台；最大处理量：5.10m 3/min×3台，两用一备。
中心供氧站系统详细设计说明
1、中心供氧站由医院提供，包括主氧源、备用氧源及应急备用氧源，此次设计的氧气管道均从医院在氧气分气缸的预留管道接口接氧气管道到各个病区。
2、管道材质
根据GB50751-2012《医用气体工程技术规范》第5.2.1条规定，除设计真空压力低于27KPa的真空管道外，医用气体的管材均应采用无缝铜管或无缝不锈钢管。因脱脂紫铜管具有施工难度低、使用寿命长等特点，根据目前国内医用气体管材的选购趋势（基本上供氧管道采用脱脂紫铜管）。本工程供氧管道采用脱脂紫铜管。脱脂紫铜管必须符合YS/T 650-2007《医用气体和真空用无缝铜管》标准。
·病房支管
1、氧气病房支管: 普通病房φ10×脱脂紫铜管；
2、管道连接方法技术要求
脱脂紫铜管连接采用标准的铜管配件连接后银钎基焊接连接。整个系统连接均采用金属密封，可保证系统的气密性。
3、管道布置
氧气主管由制氧站进入气体立管管井，病区走廊横管安装在吊顶内，管道区域阀门箱安装在控制楼层适当位置，病房内支管及终端、截止阀均安装在铝合金设备带内，这样既整齐又美观。
4、区域阀门箱：每个病区设计一套。
区域控制：箱内安装氧气系统的区域阀门，能对本区域内的氧气系统进行通断控制。
5、正常工作指示、异常情况报警：护士站安装氧气系统压力报警装置，能显示压力和正常工作、异常情况指示灯，当医用氧气系统压力出现异常时会发出声光报警。
6、系统压力试验、吹扫技术要求
系统强度试验:氧气管道安装完毕后必须进行强度试验,试验介质为氮气或无油压缩空气,试验压力为管道设计压力的倍,试压时间10-30min,试验结果以管道接头、焊缝、管段无肉眼的可见的变形、以发泡剂检验无渗漏为合格。系统泄漏率试验:氧气管道强度试验合格后必须进行泄漏率试验,试验介质为氮气或无油压缩空气,试验压力为管道设计压力的, 试压24h，试验结果每小时泄漏率不超过%为合格。
系统吹扫:氧气管道强度泄漏试验合格后必须进行系统吹扫,吹扫介质为氮气或无油压缩空气，结果以出气口无杂质、干净为合格。
7、病房设备带设计
（1）病房设备带材质设计为铝合金,规格宽度符合医院使用需求；设备带内部结构必须具有强电、弱电、气体管道分槽安装功能。（2）铝合金设备带表面采用喷塑，设备带上面板采用模块化设计，使安装维修更加方便，并具有良好的防腐和保洁效果。
（3）设备带上各种气体终端、电器等均采用嵌入式安装，使整条设备带表面豪华美观。
（4）设备带上供氧支管设有维修阀。
（5）设备带上气体终端采用德式终端，可带气维修，可插入（或连接）氧气湿化瓶、麻醉机和呼吸机等医疗器械的气体插头。氧气终端可区分其它气体终端，且插拔方便、密封可靠、使用寿命大于10年，无插头时能自动密封。（6）病房内设备带中心距地面1.4米。
（7）设备带上每床位设计要求：
电源开关10A 220V个1
多功能电源插座
（五孔）
10A 220V个2
8、气体终端（氧气、吸引、空气终端）
所有气体终端采用国家优质企业德式气体终端（插拔次数在2万次以上），采用多密封并自带维修阀快速插拔式终端，所有终端接口除有色标外，还需具有防错接装置，使用寿命≥10年，具有插拔方便，密封性好、使用寿命长。
9、中心供氧系统技术参数
(1)终端保证气压:可调)
(2)系统小时泄漏率:≤%
(3)最大和最小使用流量工况下供氧压力误差: ≯
(4)氧气终端设计流量: 普通床≮10L/min 手术室、急诊抢救等重病床≮100L/min
(5)氧气管道气体流速: ≯8m/s
(6)系统运行方式: 各终端连续用气,停电时不停供气
(7)自动控制要求:当氧源和整个管路系统输出压力低于或高于额定值时有声光报警信号。
(8)所有用于氧气管道中的阀门、密封材料、仪表和设备生产厂必须具有氧气系统生产许可证。
（9）氧气管道需可靠接地，接地电阻为<10欧姆。
1-2、后备氧气汇流排：（此备用站只在制氧站检修、保养或用停电时代替供氧，保证系统不断气）
配置上海沪江牌10+10瓶组氧气气动切换汇流排，两组汇流排切换使用，遇停电或用氧高峰时自动补气。
参数：
型号：2*10S
输出压力：～ MPa
贮氧量：120m3
切换方式：自动切换
安装方式：靠墙安装
2、医用负压吸引系统详细设计说明
医用中心吸引系统适用于医院的新建、扩建和改建工程，它是专为各
类医院的手术室、抢救室、病房等吸出患者体内的污物，痰液而设计建造的。医用中心吸引系统克服了电动吸引机随用随搬，不能多人共用、消毒
不便等缺点。而且不占用病房空间，也无噪声，是现代化医院理想的吸引
系统设备。
吸引系统的负压源是中心吸引站的真空泵组，通过真空泵机组抽吸使
吸引系统管路达到所需负压值。
1、负压吸引站
选用佶缔纳士有限公司的水环式真空泵2BV5 161三台(常规两机工作,另一台备用)。
水环真空泵(2BV5 161 500m3/h/台 15KW/台) 三台
2.0m3真空罐（材质：碳钢）三只
气水分离器（材质：不锈钢）一只
二泵联动吸引电控柜一只
吸引分气缸（材质：不锈钢，一进三出）一只
管路及阀门一套
过滤器（FA800IG）二套
吸引站技术参数
·最大抽气量（三台同时工作）：1500M3/h
·压力调节范围： MPa(可调)
·吸引压力可按医疗要求小范围减压
·小时增压率：(负压达到 MPa)≤%
·电机功率：15KW/台
·泵自动启停参数启动：停止（可调）
·吸引站排气口细菌不超过：500个/m3
·当真空负压超上下限值时有声光报警信号，电控柜能保证三台真空泵交替启动、延时跟踪、延时设定、跟踪报警、手动与自动控制功能。当工作泵发生故障时电控柜能自动启动备用泵，保证吸引系统正常工作。
2、吸引管道系统设计
管道材质
根据GB50751-2012《医用气体工程技术规范》第5.2.1条规定，除设计真空压力低于27KPa的真空管道外，医用气体的管材均应采用无缝铜管或无缝不锈钢管。因脱脂紫铜管具有施工难度低、使用寿命长等特点，根据目前国内医用气体管材的选购趋势（基本上供氧管道采用脱脂紫铜管）。本工程吸引管道
采用脱脂紫铜管，脱脂紫铜管必须符合YS/T 650-2007《医用气体和真空用无缝铜管》标准。
管道规格
计算依据：GB50751-2012《医用气体工程技术规范》，计算管道规格如下：·病房支管：
吸引病房支管：普通病房支管: φ12×脱脂紫铜管
管道连接方法技术要求
脱脂紫铜管连接采用标准的铜管配件连接后银钎基焊接连接。整个系统连接均采用金属密封，可保证系统的气密性。
管道布置
负压吸引主管由立管进入各个用气病区，病区走廊横管安装在吊顶内，管道区域阀门箱安装在护士站适当位置，病房内支管及终端、截止阀均安装在铝合金设备带内，这样既整齐又美观（与氧气管道一起走管）。
3、区域阀门箱：每个病区设计一套，与氧气区域阀门箱一起。
区域控制：箱内安装负压吸引系统的区域阀门，能对本区域内的气体系统进行通断控制。
正常工作指示、异常情况报警：护士站安装负压系统压力报警装置，能显示压力和正常工作、异常情况指示灯，当医用负压系统压力出现异常时会发出声光报警。。
4、系统压力试验、吹扫技术要求
系统强度试验:吸引管道安装完毕后必须进行强度试验,试验介质为氮气或无油压缩空气,试验压力,试压时间10-30min,试验结果以发泡剂检验无渗漏为
合格。
系统泄漏率试验:吸引管道强度试验合格后必须进行泄漏增压率试验,试验介质为氮气或无油压缩空气,试验压力为管道最高工作压力的, 试压24h，试验结果每小时因泄漏引起的增压率不超过%为合格。
系统吹扫:吸引管道强度泄漏试验合格后必须进行系统吹扫,吹扫介质为氮气或无油压缩空气，结果以出气口无杂质、干净为合格。
5、管道接地：
吸引管道应按相关标准要求进行接地,接地电阻为<10欧姆。
3、医用压缩空气系统详细设计说明：
医用中心压缩系统适用于医院的新建、扩建和改建工程，它是专为各
类医院的抢救室、复苏室室等提供医疗用气，作为推动医疗设备工作的气源。
空气系统的动力源是压缩空气站的空压机组，通过空压机组排气使空
气系统管路达到所需压力值和流量，。
1、压缩空气站
选用上海英格索兰空气压缩机组，配置如下:
高效螺杆空气压缩机(UP5-30-8) 单机排气量5.10M3/min 三台吸附式干燥机(D312ILR) 单机排气量5.2M3/min 三只初级过滤器(FA400IG) 单机处理量6.66M3/min 三只精密过滤器(FA400IH) 单机处理量6.66M3/min 三只活性碳过滤器(FA400IA) 单机处理量6.66M3/min 三只
2.0m3空气储罐（材质：碳钢）三只
空气分气缸（材质：不锈钢）一只
压缩空气站技术参数：
·最大供气量：三台压缩机同时工作时 15.3 M3/min，压缩空气机功率90KW。·最大流速：压缩机输出压力为、按标准规定为10 m/s。
·压缩空气站出口工作压力： Mpa (可调)。
·压缩空气总体每小时泄漏率：保证小于≤%。
·压缩空气站内设置两用一备微油螺杆压缩机组三台，当工作压缩机故障时，备用压缩机通过能自动启动，以保证系统正常工作。
·压缩空气管道应可靠接地，接地电阻应小于10Ω。
·空气终端气压不低于,每个终端流量不低于60L/min。
压缩空气的作用及要求
①本次压缩空气的主要用途是推动呼吸机工作。
②为提高压缩空气的质量，压缩空气机排出的空气温度降低至<40℃，要求达到水分分离99%、出气含油≤5ppm,除尘粒径≥1μm的空气。
③压缩机排出的空气质量可满足一些应用设备的的要求，但由于杂质和水分还有一部分存于压缩空气中不够干燥，意味着这些杂质能够损坏用气设备的使用。为保证用气设备，系统中再设计了吸附式干燥机和超精密过滤器各三套，吸附式干燥机是把由压缩机排出的饱和湿空气干燥至压力露点条件的干燥空气；经过超精密过滤器去除<μm的颗粒,使空气的含油量<。此压缩空气的质量可保证呼吸机使用并满足要求。
④为减小压缩机的起动次数，设计了二只与压缩机排气量相配套的贮气罐，用于贮存压缩机排出中使用后多余的气体。
2、空气管道设计
管道材质
根据GB50751-2012《医用气体工程技术规范》第5.2.1条规定，除设计真空压力低于27KPa的真空管道外，医用气体的管材均应采用无缝铜管或无缝不锈钢管。因脱脂紫铜管具有施工难度低、使用寿命长等特点，根据目前国内医用气体管材的选购趋势（基本上供氧管道采用脱脂紫铜管）。本工程压缩空气管道采用脱脂紫铜管。脱脂紫铜管必须符合YS 650-2007《医用气体和真空用无缝铜管》标准。
管道规格
计算依据：GB50751-2012《医用气体工程技术规范》，计算管道规格如下：·病区支管
空气病房支管: 普通病房φ10×脱脂紫铜管
管道连接方法技术要求
脱脂紫铜管连接采用标准的铜管配件连接后银钎基焊接连接。整个系统连接均采用金属密封，可保证系统的气密性。
管道布置
压缩空气主管由立管进入各个用气病区，病区走廊横管安装在吊顶内，管道区域阀门箱安装在护士站适当位置，病房内支管及终端、截止阀均安装在铝合金设备带内，这样既整齐又美观（与氧气管道一起走管）。
3、区域阀门箱：每个病区设计一套。
区域控制：箱内安装压缩空气系统的区域阀门，能对本区域内的气体系统进行通断控制。
正常工作指示、异常情况报警：护士站安装压缩空气系统压力报警装置，能显示压力和正常工作、异常情况指示灯，当医用压缩空气系统压力出现异常时会发出声光报警。
4、系统压力试验、吹扫技术要求
系统强度试验:空气管道安装完毕后必须进行强度试验,试验介质为氮气或无油压缩空气,试验压力为管道设计压力的倍,试压时间10-30min,试验结果以管道接头、焊缝、管段无肉眼的可见的变形、以发泡剂检验无渗漏为合格。系统泄漏率试验:空气管道强度试验合格后必须进行泄漏率试验,试验介质为氮气或无油压缩空气,试验压力为管道设计压力的, 试压24h，试验结果每小时泄漏率小于%为合格。
系统吹扫:空气管道强度泄漏试验合格后必须进行系统吹扫,吹扫介质为氮气或无油压缩空气，结果以出气口无杂质、干净为合格。
五、呼叫系统
1、系统组成：主要有主设备、显示终端、使用终端及系统线路等组成。
主设备：系统主机、系统电源、入住人员一览表。
显示终端：时钟/床号电子显示屏灯。
使用终端：对讲分机、手持呼叫器、按压式卫生间分机。
传输方式：总线输出。
主设备的设置：在护士站工作台安装系统主机、系统电源。
显示终端的设置：在病区两边走廊安装时钟/床号电子显示屏，并在病
房门口设置呼叫显示灯。
使用终端的设置：在病房设备带安装对讲分机，手持呼叫器连接于设备
对讲分机，卫生间安装按压式卫生间分机。
2、系统功能要求：
1）本系统采用目前最先进的对讲分机在线编码方式(即在线改号功能)，所有的对讲分机完全兼容，可任意互换，以减少日后设备维护的难度。
可根据医院的要求设置对讲分机的号码。（例：“0308”表示3号房的
8床病人呼叫）
2）对讲分机与护士站主机实现双向传呼、双向对讲和复位功能，并有声光提示。主机采用手提或免提通话方式；
3）护士站主机采用多首和弦音乐振铃，个性化铃音选择，振铃音量可调；
4）主机可设定分机紧急呼叫(特护)功能。在紧急状态下，分机呼叫显示不同声响，主机有根据护理等级进行优先设置功能；
5）不间断呼叫：多个分机呼叫时主机记忆保持，不论主机在待机、通话还是在广播状态，分机均能呼入，无呼叫时，系统处于受话状态；
6）护士站主机数码显示，多个分机呼叫时记忆保持；
7）在每个病区护士站设置病人一览表，用于病历卡的放置及病床呼叫指示；
8）对讲分机编号可显示病房号；
9）对讲分机配手持呼叫器，可进行呼叫操作；
10）手持呼叫器设计色彩鲜艳便于眼疾患者的使用；
11) 对讲分机支持手动输液报警功能（手持呼叫器可手动报警）；
12）卫生间分机防水设计，标准八六底盒安装，采用按压方式紧急呼叫；
13）走廊时钟/床号电子显示屏平时显示时间(24小时制)，有分机呼叫时
常亮显示号码，分机紧急呼叫时闪烁显示号码，多个病人呼叫时则循
环显示呼叫号码；
14) 系统可支持扩展移动主机功能:医护人员于病区内接收病人的呼叫信
息，并可进行双向对讲、呼叫复位/消号等操作；
15) 系统可支持短信转发功能:当病人呼叫时,呼叫内容可通过短信转发器
发送到值班医护人员手机上显示内容如:内二科58床普通呼叫；
16) 系统可支持医用无线BP机功能:值班医护人员BP可及时接收到病区里
病人呼叫信号；
17) 可配接监控统计软件，以监控统计分机的呼叫起始时间、通话时间等。
18）可扩展与计算机联网。
3、各单项设备技术参数：
1）系统主机：
型号：NC-2000A
功能参数：
免提双向呼叫对讲；
可连接99台终端；
数码循环显示呼叫房号、床号；
菜单式的功能设置，使用操作方便、简单；
可根据用户使用习惯设置分机号码显示方式；
可根据病人情况设置护理级别：普通或紧急呼叫；
多首和弦音乐振铃，个性化铃音选择；
振铃音量无级可调；
在线分机号码设定；
可连接多块走廊显示屏；
通讯距离可达1000米；
2）系统数据处理器：
型号：NC-303
功能参数：
系统电源集中供给；
语音及数据交换；
可选配广播功能；
支持“一拖二”功能；
长时间连续工作；
连接终端≥100台时增加电源中继器；
3）入住人员一览表：
型号：NC-501
功能参数：
采用铝合金装饰框，外形美观、大方；
60个病人小病历卡插卡位，根据住院病人床位情况，将每个病人的病例简卡插在与之相应的位置；
带分机呼叫指示灯：
红色灯长亮时为分机普通呼叫，
闪烁亮时为分机紧急呼叫；
＊可选挂墙或桌面安装；4）时钟/床号电子显示屏：
型号：NC-406
功能参数：
采用铝合金装饰框，外形美观、大方；
双面数码显示；
无分机呼叫时显示北京时间（24小时制）及标语；
有分机呼叫时，多种方式显示及有音乐提示音；
多部分机呼叫时，可循环显示最先呼叫的3组号码；
可两面同时显示一条呼叫信息；
可同时储存10组呼叫号码；
分机紧急呼叫时闪烁并优先显示呼叫号码；
与系统采用三芯总线连接，通讯距离可达800米；5）对讲分机：
型号：NC-304A
功能参数：
广播级通话音质，放音逼真、清晰；
采用在线编码方式，可任意设定号码；
可呼叫系统主机及免提双向对讲；
电子轻触式呼叫/复位按键；
带呼叫指示灯；
配手持呼叫器；
6）按压式卫生间分机：
型号：NC-203L
功能参数：
依据国际标准八六盒设计，安装简易；
与系统采用总线连接，通讯距离可达1000米；
超大红色圆形紧急呼叫键，确保操作成功；
按压方式紧急呼叫；
带紧急呼叫指示灯；
防水设计，配防水垫片，确保在潮湿的环境下能正常工作；
采用在线编码方式，单独使用；
4、导线的选择：
1）对讲线路采用RVV 5×0.5mm2五芯护套线。
2）显示终端线路采用RVV 3×0.5mm2三芯护套线。
5、敷线方式：
1）线路采用穿JDG铁管敷设，严禁将线缆与照明、动力线同槽敷设。
2）各种线路采用穿JDG铁管敷设，管外壁设保护接地。
3）与电力线平行净距≥150mm，交叉净距≥50mm。
6、施工安装要求：
1）导线的安装：
a）护士站是各种强弱电线的汇集点，干扰源较强，屏蔽电缆电线中间严禁设置中间接头。
b）对于屏蔽电缆电线与设备、插头连接时注意屏蔽层连接，连接时采用焊接，严禁采用纽接和绕接。
c）对于非屏蔽电缆电线在接线盒内连接，可使这种线路两端插接在接线端子上，用接线端子附带的螺栓加以固定，压接牢固可靠，并对每根导线两端进行编号。
2）主设备的安装：
a）电话型系统主机：安装于护士站工作台。
b）系统电源：安装于护士站工作台。
c）入住人员一览表：挂装于护士站一侧墙壁，高度设计为一览表底边距地
1.3米。
d）在护士站系统电源安装位置设置一专用交流220V电源插座，该插座为单回路设计，在条件允许的情况下并入医院UPS系统。
3）显示终端的安装：
a）时钟/床号电子显示屏：于病区两边走廊居中吸顶安装。
4）使用终端的安装：
a）病房对讲分机：嵌装于病房设备带。
b）手持呼叫器：连接于设备带对讲分机。
c）按压式卫生间分机：安装于卫生间内如厕位一侧墙壁离地60厘米高。
一．概述3、医用供气系统的设计要点： （1、本方案具有下列特点：1）、解决全系统的最佳气体流量及压力分配问题： ①根据整幢大楼的总用气点流量，从主管、◆充分结合了目前国内外医用气体系统先进设计理念及国内知名医院设计模横管、支管进行一系列的实际与理论相结合的计算，确定最佳管径保证了用气点的气体流量。式；②为保证压力符合使用要求，氧气、空气每层均有流量调压装置均采用双◆设计的动力设备目前国内医院普遍使用率较高，运行性能良好，经济合理；路设计，并能根据需要调节使用压力。◆设计规范在按照GB50751-2012《医用气体工程技术规范》前提下，又参照 （2）、解决全系统的密封性问题：了GB50333-2013《医院洁净手术部建筑技术规范——医用气体篇》要求。为了提高系统密封性，从工程设计到施工、材料选购、检验均严格按照大楼内供氧、吸引、压缩空气系统主管管道设计十路作为大楼内所有病区◆ GB50751-2012《医用气体工程技术规范》ICU区域，第二路供往、国家医药行业标准YY/T0《医用中1#的供气主管。第一路供往门诊综合楼小手术室、心吸引、1#门诊综合楼普通病房区域；第三路供往连廊楼手术部区域，第四路供往中心供氧系统通用技术条件》及国家相关标准执行。中心供氧、吸引、压缩空气系统均设计脱脂紫铜管，连接均采用标准的医用紫铜管件连接金属密外外科楼手术部区域，第六路
供往连廊楼普通病房区域；第五路供往2#2#封后银钎基焊接，保证 了大楼医用气体工程整个系统的气密性。区域，第八路供往3#科楼普通病房区域；第七路供往内科楼手术部、ICU （33#内科楼普通病房区域；第九路、第十路备用。）、解决全系统的寿命及安全性问题：①为了保证系统整体寿命，保证系统今后的扩展性，氧气、吸引、压缩空气机房总管出口处预留阀门，除所选用的产品均是国内知名品牌浙江海亮产◆品外，可连接今后其它大楼的用气连接之用。另外从脱脂紫铜管的连接采用金属管件密封，系统中无非金属密封材料，避免了系统的老化，且铜元有杀菌抑菌功能。从而保证整套管路系统使用寿命2、项目概况：超过30年。4328 临沂市人民医院本次医用气体系统工程合计套用气单元，其中包括：②供氧整个系统中氧气、压缩空气部分的所有减压装置均采用双路设计，33床，术后恢复苏醒间，麻醉诱导、手术部区域：重大手术室）1（4815一路使用一路备用。且每个减压装置中均设有一套安全阀，床；当减压装置故障出口压力高于最高使用压力时，90床，血透CCU 142ICU、重症监护区域：）（2、床安全阀自动开启并进行卸压，从而避免了氧气终端、压缩空气终端出现超出使用压力的危险情况。床4000、病房区域：普通病房3（） 二、设计方案数据统计及计算人位高压氧舱。35、）4（． 25%2804030术后恢复、苏醒:1、气体设计范围及具体终端布置重症ICU、CCU40404270 监护75%终端组件或计算单元的数量其他10%803820普通病房40使用科室血透终端404050%1820n）（l/min16513 m3/h负压吸引用总需求量990.78 麻醉诱导15 手3、压缩空气使用的峰值
医院建筑专业设计的清 单及说明 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
关于医院建筑专项设计的清单及说明 医用专项系统是医院建筑特有工艺系统的统称叫法，根据各系统的不同使用功能和特点，按照国家现行有关标准，以及根据国内不同专科、综合医院的项目管理案例经验和总结，目前医用专项设计主要分为：医用净化系统、医用气体系统、医用纯水系统、物流传输系统、污水处理系统、辐射防护工程、智能污物收集系统、实验室工艺系统等八大专项系统，以下就各系统的基本作用、选用分析、设计方式、工艺设计要求、设计及进场时间节点等内容展开说明。 一、各系统基本作用
二、系统功能覆盖区域 虽然不同医院的科室功能布局会不一致，但是医用专项系统的服务对象是一致的，各系统的功能覆盖区域或设置场所基本有以下范围：
三、系统选用分析 由于医用专项系统的功能不尽相同，同时也受到建筑空间、设置场所、初期投资、实用性等因素影响，有些系统是国家规范有明确规定的，而有些系统国家暂无相关的明文规定，但随着未来医疗事业发展或医院切身需求而要求的，所以在医院建设和设计选型过程中往往比较纠结，综上基本作用和覆盖区域所述，从国家相关规范规定和适当超前的角度分析，提出各系统的选型建议，供医院建设方设计选型参考。
注：以上参考估价值的基础指标为1000床综合医院。 四、各系统工艺设计要求 医院建设过程中，除了从医院定位和使用功能要求方面考虑外，还需要注意各专项系统会受到建筑结构、安装空间、设置场所等因素影响，而且除了做好本系统的工艺设计要求外，还需要主体建筑和机电设备的各项配合工作，常见的有机房设置、井道空间、机电接口配合等内容，具体工艺要求总结如下： 平面布局，功能分区，合理流线 整体定位、工艺流程，净化等级，配套设计（装 修、电气、暖通、给排水、气体、智能化等） 机电设备（电气、暖通、给排水、气体、智能
省市秀屿区医院外科卫技大楼新建工程 设计方案说明书 省中景建 筑 2010年12月31日
市秀屿区医院外科卫技大楼建筑设计方案 建筑方案设计文件编制人员 院长：林向东 项目负责人：奇 结构专业负责人：卓捷 各专业负责人及主要设计人 建筑专业：奇翁英桓林海祁志恩 结构专业：卓捷蔡耀庭洪流江以龙 电气专业：雁琳许水玉庄永培 给排水专业：祥中任宝彬熊彬 暖通专业：姬涌周宝兴胡一顺 省中景建筑 建筑工程设计书 国家建筑部甲级A135000381 2010年12月31日
目录第一章方案设计总说明 第二章建筑 第三章结构 第四章给排水 第五章暖通空调 第六章强电 第七章弱电 第八章消防专篇 第九章环保专篇 第十章节能专篇 第十一章人防设计专篇 第十二章无障碍设计专篇
第一章方案设计总说明 一、工程概况 市秀屿区医院(前身为县笏石医院，湄洲湾北岸医院)创建于1957年，座落于沿海交通枢纽笏石镇，距风景秀丽的国家旅游度假区湄洲湾——妈祖故乡仅14公里。医院占地面积近3万平方米，其中建筑面积2.3万平方米，绿化面积达2000平方米。院广场宽阔整洁，道路两旁绿树成荫，门诊大楼雄伟壮观，病房大楼气派非凡，是一所日趋园林化医院，可为病人提供一个舒适、雅静、温馨的就医环境。医院现有职工294人，其中高级职称59人，中级职称72人，开放床位200，是市首家通过评审确认的“二级甲等”医院，也是国家爱婴医院和医大分校及妇幼卫校的实习基地。现在为更好有为社会提供先进的医疗环境及提高医院综合实力，拟新建一栋11层外科卫技大楼。最终将建成集医疗护理、教学科研、保健康复为一体的现代化二级甲等综合医院。 二、外科卫技大楼建设规模及设计围 建设规模： 本项目为全区医院整体工程中的医疗区新建工程，容包含了地下一层，地上十一层，总建筑面积为 12476.9平米，其中地上面积为 11000平米，地下面积为1476.9 平米。病房总床数为 226 床。 设计围： 依据设计任务书容，本次设计围为医院外科卫技大楼，设计容包含土建、给排水、电气（强弱电）、通风、空调、消防、防排烟及总体概算、基坑支护设计，人防工程设计、室外工程。三、提请在设计审批时需要解决或确定的主要问题 1．建设方应落实建设用地“土地使用证”。 2．本工程的外围周边道路都存在新建或拓宽的计划，尚未有明确的市政基础资料（含周边管线图、位置、接口点），请建设方提供相关单位的盖章图纸，以利下阶段的设计工作。 3．建设方尽快明确另行委托的设计分项工程设计单位（景观工程设计,污水处理、高低压配电系统、防辐射设计），以利后续施工图设计阶段工作之配合。
一．概述 1、本方案具有下列特点： ◆充分结合了目前国内外医用气体系统先进设计理念及国内知名医院设计模 式； ◆设计的动力设备目前国内医院普遍使用率较高，运行性能良好，经济合理； ◆设计规范在按照GB50751-2012《医用气体工程技术规范》前提下，又参照 了GB50333-2013《医院洁净手术部建筑技术规范——医用气体篇》要求。 ◆大楼内供氧、吸引、压缩空气系统主管管道设计十路作为大楼内所有病区 的供气主管。第一路供往1#门诊综合楼小手术室、ICU区域，第二路供往1#门诊综合楼普通病房区域；第三路供往连廊楼手术部区域，第四路供往连廊楼普通病房区域；第五路供往2#外科楼手术部区域，第六路供往2#外科楼普通病房区域；第七路供往3#内科楼手术部、ICU区域，第八路供往3#内科楼普通病房区域；第九路、第十路备用。 ◆保证系统今后的扩展性，氧气、吸引、压缩空气机房总管出口处预留阀门， 可连接今后其它大楼的用气连接之用。 2、项目概况： 临沂市人民医院本次医用气体系统工程合计4328 套用气单元，其中包括：（1）、手术部区域：重大手术室48间，麻醉诱导15床，术后恢复苏醒33床； （2）、重症监护区域：ICU、CCU 142床，血透90床 （3）、病房区域：普通病房4000床 （4）、35人位高压氧舱。3、医用供气系统的设计要点： （1）、解决全系统的最佳气体流量及压力分配问题： ①根据整幢大楼的总用气点流量，从主管、横管、支管进行一系列的实际与理论相结合的计算，确定最佳管径保证了用气点的气体流量。 ②为保证压力符合使用要求，氧气、空气每层均有流量调压装置均采用双路设计，并能根据需要调节使用压力。 （2）、解决全系统的密封性问题： 为了提高系统密封性，从工程设计到施工、材料选购、检验均严格按照GB50751-2012《医用气体工程技术规范》、国家医药行业标准YY/T0《医用中心吸引、中心供氧系统通用技术条件》及国家相关标准执行。中心供氧、吸引、压缩空气系统均设计脱脂紫铜管，连接均采用标准的医用紫铜管件连接金属密封后银钎基焊接，保证了大楼医用气体工程整个系统的气密性。 （3）、解决全系统的寿命及安全性问题： ①为了保证系统整体寿命，除所选用的产品均是国内知名品牌浙江海亮产品外，另外从脱脂紫铜管的连接采用金属管件密封，系统中无非金属密封材料，避免了系统的老化，且铜元有杀菌抑菌功能。从而保证整套管路系统使用寿命超过30年。 ②供氧整个系统中氧气、压缩空气部分的所有减压装置均采用双路设计，一路使用一路备用。且每个减压装置中均设有一套安全阀，当减压装置故障出口压力高于最高使用压力时，安全阀自动开启并进行卸压，从而避免了氧气终端、压缩空气终端出现超出使用压力的危险情况。 二、设计方案数据统计及计算
钟祥市人民医院扩建新院区总体规划方案设计 设计说明 １．项目背景 1.1工程概况 本项目建设地点位于钟祥市楚商大道，新院区总土地面积335390平方米，地块的西侧、北侧为规划道路，南侧为楚商大道，东侧为高速公路连接线，地理位置优越，交通便利，周边水网环绕，自然环境优美。 钟祥市人民医院是一所现代化综合性医疗保健中心，建成后将为钟祥市广大市民提供医疗、保健、疗养等服务，同时兼顾覆盖荆门地区的普通人群，成为区域医疗中心的重要窗口。 同时，医院要将高水准的医疗设施环境和能够灵活对应时代变迁又能适应最新医疗技术的更新所需求的医院有机结合在一起，打造治疗与疗养的全新平台，为医院的使用者提供舒适的工作、生活、治疗、研究的环境。院区的构筑上最大限度的体现崇尚自然、人文、和谐的精神。 1.2设计原则 1、立足于建设成为国内领先的现代化医疗中心。 2、明确的功能分区，并有机的衔接在一起。 3、充分考虑动静交通组织、出入口设置，主要是要考虑好院区内部交通与城市交通的关系，有效缓解现状交通压力。 4、参照绿色建筑等级（三星）标准，使医院建设成为“城市中的花园，花园中的医院”。 5、合理设置环卫、院感、消防等相关医疗配套及后勤保障设施。 1.3设计理念 1、“生态医院”。以将钟祥市人民医院新院区建设成为“城市中的花园，花园中的医院”为目标，着重于为病患创造一个适宜的康复环境。钟祥市“花园医院”可持续性概念设计主要体现在以下几个方面：第一，花园的建立方式是实用并可自我维护的；第二，创造花园中人与自然的和谐关系；第三，采用节能环保的综合性环境景观设计。医院整体布局方面则通过医院街串联纽带作用，集中原来分散的建筑体量，形成建筑综合体，既可以节省能耗，缩短交通流程；通过中庭又能组织建筑间的自然通风采光系统，让医院运营达到最低能耗，满足绿色低碳的设计原则。 2、“人文医院”。秉承以人为本的规划宗旨，从满足病人需求的角度出发，围绕便捷就医流程设计，优雅休闲空间嵌入，方便安全生活设施设置，营造温馨安逸的家庭氛围，让病人充分体验最舒适人文关怀。 3、“高效医院”。通过医院街引导医院人流、物流、交通流、专业流、信息流，使病人就诊、专业分隔、物品输送、车辆引导、信息传递的流线简洁、清晰，让医患充分感受各方面的便捷，医疗效率达到最高效。 4、“信息化医院”。医院临床管理信息化，以实现数字化医院，智能化医院大楼为目标。通过呼叫系统、闭路电视示教系统、远程医疗系统、病房内广播与电视接收系统、医院技防安保系统、LED电脑显示屏及电脑触摸咨询系统、综合布线系统、楼宇机电设备管理系统、病理图像网络通讯系统等，达到信息处理的无纸化和无片化，实现智能化大楼的资料综合共享，提高服务和管理的高效率，达到多、快、好、省的高效益目标。 2.总平面设计 2.1设计依据 2.1.1钟祥市人民医院扩建新院区总体规划方案设计要求 2.1.2用地现状地形图 2.1.3国家及地方颁布的各种有关设计规范和规程: 《城市用地分类与规划建设用地标准》（GBJ137-90） 《城市道路和建筑物无障碍设计规范》（JG50-2001 J114-2001） 《城市用地竖向规划规范》（CJJ83-99） 《城市道路设计规范》（CJJ37-90） 《建筑设计防火规范》（GB50016-2006）（2006年版） 《民用建筑设计通则》（GJ50352-2005）； 《综合医院建筑设计规范》JGJ49-88 2.2总平面布局 根据医疗流程最短、最便捷的目标，具体规划布局： 1、门诊综合楼平行楚商大道设置，后退道路100米，形成医院入口广场。 2、急救中心设在门诊楼东侧，可从楚商大道和高速公路连接线两个方向进入，畅通的交通有利于提高急救效率，也方便夜间独立运营。 3、在门诊综合楼和住院部之间设置医院街，医院街一层设置步行廊、休息厅、导医台、小超市、等公共用房，每层均设置医技科室，既有良好的导向性，也为患者提供了院内治疗、休息的
谨记！机房气体灭火系统设计的11点要求！ 、火灾探测方式的选择 目前在机房消防设计中一般都采用:吊顶内采用点型定温和点型感烟探测器，因为吊顶内一般都安装有照明设备，这些设备老化后也极易产生不安全因素;吊顶下也采用点型定温和点型感烟探测器;地板内一般布置缆式线性定温探测器，因为点型探测器已经在此种工况内不能发挥它的正常作用。这种设计方法在国内非常普遍，消防审核及验收应该是没有任何问题的。 从探测速度上来讲，上述方法并不是最理想的。机房内的工况也是非常复杂的，例如，地板内布置缆式线性感温探测器，因为此类探测器在地板内呈s状布置，探温点毕竟很稀疏，而地板内的大量缆线着火一般都有大量的烟雾发出，然后才会有足够温升去触动缆式线性感温探测器，探测速度始终不尽如人意。有人提出在地板内加装点型烟感，此种提法只能在地板内不进行通风的前提下提，而且要考虑烟感的安装位置、数量，要考虑探测器本身的厚度(烟气向上)，而且要考虑烟感的误报警。最理想的办法是:探测烟雾采用主动吸气式感烟探测装置，并对通风口做重要监视;探温采用差定温缆式感温探测器，除对通讯电缆做s 状布置外还应对通风口做同样重要的布置。 对吊顶内和吊顶下采用点型感温感烟探测器同样存在与地板内相同的问题。最理想的办法是:吊顶内和吊顶下都采用吸气式感烟探测方式，要探测速度更快还可直接将吸气管深入到机柜内进行探测;吊顶内和吊顶下采用缆式线性探测首先美观问题就不好处理，所以此时在吊顶内和
吊顶下安装点型定温比较切合实际，而机柜内应该布置差定温缆式感温探测器。此方法虽然复杂而且造价高，但探测速度和确认火灾速度是最快的。 从灭火药剂使用情况来看，及早发现火情后灭火器就可以灭掉，反而节省运行费用，也可将设备的损失降到最低;反之，火灾要形成到一定程度才能报警，此时有可能现场人员已经无法控制，灭火药剂最终也肯定会喷完，且火灾对机房设备的损失也会大的多。 2、灭火系统的选择 目前在有人值守机房主要采用七氟丙烷灭火系统。七氟丙烷灭火系统在机房消防设计中可以采用有管网全淹没灭火形式和无管网全淹没灭火形式，两种形式可在具体工程中进行投资比较后，决定采用哪一种方式。 3、灭火剂储备装正数量计算 七氟丙烷灭火系统的规范中有明确规定，防护区内的灭火浓度应校核设计最高环境温度下的最大灭火浓度，并应符合以下规定。 （1）对于经常有人工作的防护区，防护区内最大浓度不应超过正常安全的的NOAEL值。 （2）对于经常无人工作的防护区，或平时虽有人工作但能保证在系统报警后最长30s延时结束前撤离的防护区，防护区内灭火剂最大浓度不宜超过安全值。 虽然有明确规定，但通常好多工程设计中都将此问题忽略不计，原因有两点，设计者不了解此问题;有意避开此间锤，以求增加利润。然
气体汇流排详细介绍及使用说明 气体汇流排适用于气体消耗量较大的企业，其原理是将瓶装气体通过卡具及软管输入至汇流排主管道，经减压，调节，通过管道输送至使用工地，其广泛应用于医院、化工、焊接、电子及科研单位。 气体汇流排基本性能 汇流排：指瓶装高压气体，通过此设备减压到一定的使用压力，是集中供气体的一种设备。汇流排由左右两根汇流主管道组成，中间有四只高压阀门，分别控制左右两组汇流管，每组有相当数量的分阀，软管及卡具连接气瓶，中间装有一块高压表，用来检测汇流管内的压力，高压阀门上方分别有两组减压器，以便控制调节使用压力及流量，减压器上方分别有两只低压阀门，用来控制两排汇流切换时的低压气体，汇流低压主管道装有一只低压总阀门，用来控制低压管道的气体。 气体汇流排是一种集中充气或供气的装置, 它是将多只钢瓶气体通过阀门、导管联接到汇流总管，以便同时对这些钢瓶充气；或者经减压、稳压后由管道输送到使用场所的专用设备，以保证用气器具的气源压力稳定可调，并达到不间断供气的目的。 本公司加工生产的产品适用的介质有氦气、氧气、氮气、空气等气体，主要用于工矿企业、医疗机构、科研院校等用气量大的单位。本产品结构合理，工艺先进，操作简便，是保障安全、实现文明生产的重要装置。本产品根据气瓶多少和配置式区分，具有多种结构形式，有1×5瓶组、2×5瓶组、3×5瓶组、5×5瓶组、10×5瓶组等可供选择，也可根据用户需要和环境要求作特殊配置。本产品的气体压力适配于所配置的气瓶公称压力。 本公司可制作各种规格的气体汇流排，包括氧气汇流排、氮气汇流排、空气汇流排、氩气汇流排、氢气汇流排、氦气汇流排、二氧化碳汇流排二氧化碳电加热汇流排、丙烷汇流排丙烯汇流排乙炔汇流排、两瓶组气体汇流排、单侧式气体汇流排、双侧式气体汇流排等各种气体汇流排。 气体汇流排根据根据材质还可分为黄铜汇流排和不锈钢汇流排；根据操作性能可分为单侧式汇流排，双侧式汇流排，半自动汇流排，全自动汇流排，半自动切换、不停气维修汇流排；根据输出气压的稳定性还可分为单级式汇流排，双级式汇流排等 、结构总述
气体灭火系统施工方案 编制： 审核： 批准： 中铁十九局集团电务工程乌鲁木齐轨道交通产业总部基地控制中心设备安装工程03合同段项目经理部 二O一八年九月一日
目录 一、本标段工程概述 (03) 二、编制依据 (03) 三、施工特点 (04) 四、施工准备 (04) 五、主要施工部署和施工工艺 (05) 六、交工验收 (15) 七、工程质量目标保证措施 (15) 八、安全及文明施工保证措施 (17) 九、文件和资料管理措施 (19)
一、本标段工程概述 1.工程名称：乌鲁木齐轨道交通产业总部基地项目-线网控制中心及附属工程。 2.建设地点：本程位于乌鲁木齐市经开区，卫星路与街交汇处西南侧。 3.建设单位：乌鲁木齐市城市轨道集团 4.建设层数及高度：C座层数6层，层高39.2m，1-4层每层高度4.8m、5层夹层层高2.3m，5层层高10.6m，6层层高4m 5.建筑主要功能：C座为控制中心，框架（建筑隔震）结构； 6.合同段：塔楼 C 座地上部分(含 01、02 合同段气体灭火系统设备采购) 二、编制依据 《地铁设计规》（GB 50157-2013） 《洁净药剂灭火系统标准》（美国防火学会NFPA2001标准2000年版）《惰性气体灭火剂》（GB20128-2006 ） 《气体灭火系统及部件》（GB25972-2010） 《气体灭火系统设计规》（GB50370-2005） 《气体灭火系统施工及验收规》（GB50263-2007） 《工业金属管道工程施工质量验收规》（GB50184-2011） 《火灾自动报警系统设计规》（GB50116-2013） 《火灾自动报警系统施工及验收规》（GB50166－2007） 《电气装置安装工程电缆线路施工及验收规》（GB50168-2006）《电气装置安装工程接地装置施工及验收规》（GB50169-2006）《点型感烟火灾探测器》（GB4715-2005） 《火灾报警控制器》（GB4717-2005）
医用气体工程施工方案 一、工程范围 成都传染病医院第二住院楼医用气体工程包括医用氧气系统、医用中心吸引系统、医用中心空气系统病房设备带及配套设施系统的材料制作、管道安装、配件安装、设备安装、检测、调试，直至各系统正常使用。住院楼主要床位分布如下： 一层：三人间13间二人间1间共41床 二层：三人间15间二人间1间共47床 三层至六层：三人间15间二人间1间共47床 七层：手术室3间 ICU10床术后复苏3床麻醉间1间 需特别说明的是，由于医用气体对生产工艺及设备要求细致，本方案仅作为施工参考。工程启动后，应由最终确定的具有专业资质的分包单位进行复核及深化并通过审核后方施工。 二、主要施工方法 （一）施工准备： 1、了解医用气体施工图纸 2、编制施工用材料、设备、机具等进场计划 3、根据工程特点编制施工组织设计 4、对施工人员进行技术交底管道工程安装：管道预处理医用气体工程所需管道、阀门等，除真空系统外，必须脱脂处理。脱脂可用工业四氯化碳或丙酮。脱脂处理后，将管道密封运至施工现场。检验方法：用无油空压机进行吹扫，流速不低于20m/s，用白绸布对正吹出气体的方向吹气1min，白绸布上应无污物、油渍等。管道切割：不锈钢管应采用机械或等离子方法进行切割，不锈钢管切割时，应使用专用砂轮片。铜管宜采用机械方法或专用铜管割刀进行切割，严禁使用氧乙炔火焰切割。管道切口表面应平整，无裂纹、重皮、毛刺、凸凹、缩口、铁屑等；管道切口端面倾斜偏差不应大于管子外径的1%，且不得超过3mm；弯管制作：弯管应使用专用工具进行弯管制作；弯管宜采用壁厚为正公差的罐子制作；高压钢管的弯曲半径宜大于管子外径的5倍，其他管子的弯曲半径宜大于管子外径的3.5倍；钢管应在其材料特性范围内冷弯或热弯；弯管质量：弯管不得有裂纹、皱纹等不良现象，弯管允许有椭圆度，但不应超过规定的要求；管道焊接：直管段上两对接焊口中心面间的距离，当公称直径大于或等于150mm时，不应小于150mm；当公称直径小于150mm时；不应小于管子外径；焊缝距离弯管起弯点不得小于100mm，且不得小于管子外径；环焊缝距支、吊架净距不应小于50mm，需热处理的焊缝距支、吊架不得小于焊缝宽度的5倍，且不得小于100mm；不宜在管道焊缝及其边缘上开孔；管子、管件的坡口形式和尺寸应符合相关规定；管道对接焊口的组对应做到内壁齐平，内壁错边量不锈钢管不宜超过壁厚的10%，且不大于2mm；铜管不宜超过壁厚的10%，且不大于1mm；不锈钢管焊接采用手工钨极氩弧焊焊接，紫铜管焊接采用银钎焊接，焊接质量应符合《现场设备、工业管道焊接工程施工及验收规范》的相关规定。 管道安装：管道安装前应具备的条件： 1、与管道有关的土建工程已检验合格，满足安装要求，并已办理交接手续； 2、与管道连接的机械设备已找正合格，固定完毕； 3、管道组成件及管道支撑件等检验合格； 4、管子、管件、阀门等，内部已清理干净，无杂物，对管内有特殊要求的管道，其质量已符合相关规定； 5、在管道安装前必须完成的脱脂等工序已进行完毕； 6、法兰、焊缝及其他连接件的设置应便于检修，并不得紧贴墙壁、楼板或管架； 7、脱脂后的管道组成件，安装前必须进行严格检查，不得有油迹污染； 8、管道穿越道路、墙或构筑物时，应加套管或砌筑涵洞保护；管道安装： 工艺管道安装应具备下列条件： 1）与管道有关的土建工程已检验合格，满足安装要求，并已办理交接手续； 2）与管道连接的设备已就位，固定完毕，检验合格； 3）管道组成件及管道支承件等已检验合格； 4）管子、管件及阀门等已按设计要求核对无误，内部已清理干净，不存在油污及其它杂物。
. 医院信息管理系统概要设计说明书 编写人 审核人： 编写日期： 2012/4/18
版本更新内容日期修改人1.0新建2012/4/18 1.1接口设计2012/4/23
医院信息管理系统 (1) 概要设计说明书 (1) 1 引言 (5) 1.1 编写目的 (5) 1.2 背景 (5) 1.3 定义 (5) 1.4 参考资料 (6) 2 总体设计 (6) 2.1 需求规定 (6) 2.2 运行环境 (7) 2.3 基本设计概念和处理流程 (7) 2.4 结构 (8) 2.5 功能需求与程序的关系 (10) 2.6 人工处理过程 (12) 2.7 尚未解决的问题 (13) 3 接口设计 (13) 3.1 用户接口 (13) 3.2 外部接口 (15) 3.3 内部接口 (15) 4 运行设计 (15) 4.1 运行模块组合 (15) 4.2 运行控制15
. 4.3 运行时间 (16) 5 系统数据结构设计 (16) 5.1 逻辑结构设计要点 (16) 5.2 物理结构设计要点 (22) 5.3 数据结构与程序的关系 (22) 6 系统出错处理设计 (24) 6.1 出错信息 (24) 6.2 补救措施 (24) 6.3 系统维护设计 (24)
. 1引言 1.1 编写目的 根据需求分析说明书中的用户需求，编写概要设计说明书，为开发过程提供 了较为扼要的说明，使系统开发各类技术人员对整个系统所需实现的功能以及测 试过程中的各项测试内容有较为具体的认识，为整个系统的开发、测试、评定和移交的提供基础，本报告一旦确认后将成为系统开发各类技术人员共同遵守的准 则，并为以后的修改工作提供依据。 本说明书的预期读者为本项目负责人以及负责项目开发的各类技术人员、测试人员、管理人员、项目评审人员。 1.2 背景 说明： 系统名称：医院管理系统概要设计说明书 项目提出者：郑州大学10 级软工一班某小组 开发者：郑州大学10 级软工一班某小组 用户：各个医院 运行该软件的计算机（中心）：各个医院计算机局域网 1.3 定义 SQL STRUCTURE QUERY LANGUAGE数据库语言
气体灭火设计说明 1、主要依据《气体灭火系统设计规范》GB50370-2005；《高层民用建筑防火设计规范》 GB50045-95（2005年）；《火灾自动报警系统设计规范》GB50116-98；《汽车库、修车库、停车场设计防火规范》GB50067-97等相关规范进行设计。 2、设计原理： 本系统具有自动，手动及机械应急操作三种启动方式。自动状态下，当防护区发生火警时，火灾报警控制器接到防护区两独立火灾报警后立即发出联动信号（关闭通风空调等），经过0~30秒时间（可调）延时，火灾报警控制器输出24伏直流电，启动灭火系统。灭火气体经管网施放到防护区内，控制器面板喷放指示灯亮，同时，报警控制器接收压力讯号器反馈信号，防护区门灯亮，避免人员误入。 当防护区有人工资时，可通过防护区门外的手动/自动转换开关，使系统从自动状态转换到手动状态，当防护区发生火警时，报警控制器只发出报警信号，不输出动作信号，由工作人员确认火警，按下控制面板或击碎防护区门外紧急启动按钮，即可立即启动系统，喷放七氟丙烷气体灭火剂。当自动/手动紧急启动都失灵时。可进入储瓶间内实现机械应急操作启动。只需拔出对应防护区启动瓶上的手动保险销，再拍击手动按钮（分两步进行）即可完成整套系统的启动喷放工作。 3、声光报警器安装在工作人员易看到和听到的地方，以便火灾报警时人员及时撤离，距地 1.8~ 2.3米。 4、手动按钮安装在防护区门外，离地高度1.3~1.5米，工作人员便于操作及明显处。 5、门灯安装在防护区门外正上方0.2米处。 6、探测器水平安装，周围0.5米内不应有遮挡物，探测器至墙壁、梁边距离不应小于0.5 米，至空调送风口边的水平距离不应小于1.5米。感烟探测器保护半径不大于5.8米（不大于60平方米），感温探测器保护半径不应大于3.6米（不大于20平方米）。 7、气体灭火控制器应安装在墙上，其底边距地（楼）面高度宜为1.3~1.5米，落地安装时， 其底宜高出地坪0.1~0.2米，其靠近门轴的侧面距墙不应小于0.5米，正面操作距离不应小于1.2米。 8、所有类比感烟及感温探测器回路采用ZBN-RVS-2×1.5mm2/SC20,其它回路采用 ZBN-RVVP-2×1.0mm2/SC20或ZBN-RVS-2×1.5mm2/SC20电线，电压等级不应低于交流500V，火灾自动报警系统传输线路、消防控制室、通讯和报警线路，应采用传金属管保护，并暗敷（保护层厚度不小于30mm）在非燃烧体内。当明敷时，应采用金属管或金属线槽保护，采取防火保护设施。 9、气体灭火控制器能通过模块将火警、放气、故障、启动、自动/手动信号反馈至消防报警 主机。 10、系统供电： 火灾自动报警系统主电源采用AC200V，由本工程的消防电源专路供给，备用电源采用DC24V，由火灾报警控制器专用蓄电池供给，备有电源应具有浮充和自动投入的功能。11、防护区内的门应向疏散方向开启，并能自动关闭，保证在任何情况下可以从防护区内打开。 12、凡经过有爆炸危险的场所的官网系统，均应设防静电接地。 13、详尽设计可根据各不同专业厂家进行。 14、未尽事宜按国家相关规范执行。
/* 一．概述 1、本方案具有下列特点： ◆充分结合了目前国内外医用气体系统先进设计理念及国内知名医院设计模 式； ◆设计的动力设备目前国内医院普遍使用率较高，运行性能良好，经济合理； ◆设计规范在按照GB50751-2012《医用气体工程技术规范》前提下，又参照 了GB50333-2013《医院洁净手术部建筑技术规范——医用气体篇》要求。 ◆大楼内供氧、吸引、压缩空气系统主管管道设计十路作为大楼内所有病区 的供气主管。第一路供往1#门诊综合楼小手术室、ICU区域，第二路供往1#门诊综合楼普通病房区域；第三路供往连廊楼手术部区域，第四路供往连廊楼普通病房区域；第五路供往2#外科楼手术部区域，第六路供往2#外科楼普通病房区域；第七路供往3#内科楼手术部、ICU区域，第八路供往3#内科楼普通病房区域；第九路、第十路备用。 ◆保证系统今后的扩展性，氧气、吸引、压缩空气机房总管出口处预留阀门， 可连接今后其它大楼的用气连接之用。 2、项目概况： 临沂市人民医院本次医用气体系统工程合计4328 套用气单元，其中包括：（1）、手术部区域：重大手术室48间，麻醉诱导15床，术后恢复苏醒33床； （2）、重症监护区域：ICU、CCU 142床，血透90床 （3）、病房区域：普通病房4000床 （4）、35人位高压氧舱。3、医用供气系统的设计要点： （1）、解决全系统的最佳气体流量及压力分配问题： ①根据整幢大楼的总用气点流量，从主管、横管、支管进行一系列的实际与理论相结合的计算，确定最佳管径保证了用气点的气体流量。 ②为保证压力符合使用要求，氧气、空气每层均有流量调压装置均采用双路设计，并能根据需要调节使用压力。 （2）、解决全系统的密封性问题： 为了提高系统密封性，从工程设计到施工、材料选购、检验均严格按照GB50751-2012《医用气体工程技术规范》、国家医药行业标准YY/T0186-0187-94《医用中心吸引、中心供氧系统通用技术条件》及国家相关标准执行。中心供氧、吸引、压缩空气系统均设计脱脂紫铜管，连接均采用标准的医用紫铜管件连接金属密封后银钎基焊接，保证了大楼医用气体工程整个系统的气密性。 （3）、解决全系统的寿命及安全性问题： ①为了保证系统整体寿命，除所选用的产品均是国内知名品牌浙江海亮产品外，另外从脱脂紫铜管的连接采用金属管件密封，系统中无非金属密封材料，避免了系统的老化，且铜元有杀菌抑菌功能。从而保证整套管路系统使用寿命超过30年。 ②供氧整个系统中氧气、压缩空气部分的所有减压装置均采用双路设计，一路使用一路备用。且每个减压装置中均设有一套安全阀，当减压装置故障出口压力高于最高使用压力时，安全阀自动开启并进行卸压，从而避免了氧气终端、压缩空气终端出现超出使用压力的危险情况。
目录 A. 设计说明 a. 建筑篇……………………………………………………………………………………………1-4 b. 结构篇……………………………………………………………………………………………5-6 c. 给排水篇…………………………………………………………………………………………7-8 d. 电气篇……………………………………………………………………………………………9-10 e. 空调及通风篇……………………………………………………………………………………11-12 f. 智能化设计篇 (13) g. 节能设计与环境保护 (14) B. 投资估算篇……………………………………………………………………………………………15-18 C. 设计图纸………………………………………………………………………………………………19-54 D. 设计费报价及计算依据表 (55) E. 工期计划表 (56) F. 本期项目的难点 (56) G. 保障工期、质量的主要措施 (56) 1 市西丽人民医院新住院大楼设计说明 建筑篇 一、工程概况 市西丽人民医院位于南山区留仙大道以南，石鼓路以东。医院占地24000平方米，现有建筑包括门诊住院楼、行政医技楼、职工宿舍、职工食堂、供应室及动力间等，总建筑面积23000平方米。新建项目选址位于医院现址，是市卫生事业“十一五”发展规划重点建设项目。医院进行规划改扩建后，总规模将达500床位，远期可实现800床，总建筑面积88702平方米。本项目新建地上20层，建筑面积52150平方米，地下3层，建筑面积22350平方米。 二、设计主要依据 1．《2005年市卫生统计年鉴》2．《2006年中国卫生统计年鉴》 3．《中国卫生管理和医院经营决策数字依据》
— 摘要 城市燃气是城市建设的重要基础设施之一，也是城市能源供应当中一个重要组成部分，它为城市工业、商业和居民生活提供优质气体燃料。城市燃气输配系统的绝大部分系统的绝大部分工程量，属与城市地下基础工程。 本设计的主要内容为老城区天然气供应的规划。该设计使用的天然气管道主要是无缝钢管。XX区总供气面积为237公顷，人口达万，属于小型城市，居住也比较集中。进行规划时除建设接收长输管线天然气的门站外，还设置区域调压站。因此，除管网的水利计算外，还有门站，区域调压站的设备选型计算。本设计囊括了从长输管线到门站，经过区域调压站最后进入区域管网的过程。幸福小区有79栋楼，共948户，包括了平面管网的布置，用户引入管的设计，单管阀门井的设计，凝水缸的设计。 关键词：天然气门站管道工艺流程节点压力流量"
Abstract ` City gas is an important city-building infrastructure as urban energy is also an important component of the urban industrial, commercial and residential gas by the ways of providing quality gas . City gas transmission and distribution system is a basic project of the urban underground works in the vast majority of engineering systems. The main elements of the design is the planning of natural gas supply in Laocheng district . Seamless steel pipe is used as gas pipeline in this design. Laocheng district which covers a supply area of 237 hectares , population 94,800, is a small city and the living is also relatively concentrated. Not only is a gas storage and distribution station in need ,but also a regional regulator station need to be set up when planning to receive long-distance pipeline. Therefore, in addition to the water pipe network computing, there are equipment selections of Storage and Distribution Station, regional regulator stations .The design mainly includes long-distance pipelines from the reservoir distribution stations, regulator stations, after the regional final to enter the process of regional pipeline network. There were79 residential buildings,
关于医院建筑专项设计的清单及说明 医用专项系统是医院建筑特有工艺系统的统称叫法，根据各系统的不同使用功能和特点，按照国家现行有关标准，以及根据国内不同专科、综合医院的项目管理案例经验和总结，目前医用专项设计主要分为：医用净化系统、医用气体系统、医用纯水系统、物流传输系统、污水处理系统、辐射防护工程、智能污物收集系统、实验室工艺系统等八大专项系统，以下就各系统的基本作用、选用分析、设计方式、工艺设计要求、设计及进场时间节点等内容展开说明。 一、各系统基本作用 二、系统功能覆盖区域 虽然不同医院的科室功能布局会不一致，但是医用专项系统的服务对象是一
致的，各系统的功能覆盖区域或设置场所基本有以下范围： 三、系统选用分析 由于医用专项系统的功能不尽相同，同时也受到建筑空间、设置场所、初期投资、实用性等因素影响，有些系统是国家规范有明确规定的，而有些系统国家暂无相关的明文规定，但随着未来医疗事业发展或医院切身需求而要求的，所以在医院建设和设计选型过程中往往比较纠结，综上基本作用和覆盖区域所述，从国家相关规范规定和适当超前的角度分析，提出各系统的选型建议，供医院建设方设计选型参考。
注：以上参考估价值的基础指标为1000床综合医院。 四、各系统工艺设计要求 医院建设过程中，除了从医院定位和使用功能要求方面考虑外，还需要注意各专项系统会受到建筑结构、安装空间、设置场所等因素影响，而且除了做好本系统的工艺设计要求外，还需要主体建筑和机电设备的各项配合工作，常见的有机房设置、井道空间、机电接口配合等内容，具体工艺要求总结如下：
五、医用专项系统设计 根据医院项目建设经验总结，医用专项系统方案设计流程基本如下程序进行，但也根据各个专项系统的复杂难易程度及当地不同而不同，在实际操作过程中，具体流程可以删减或增加过程论证、讨论次数等步骤。 （1）方式——设计总包或另行委托设计流程：前期策划调研→形成任务书
七氟丙烷自动灭火系统、自动报警方案设计说明 一、设计内容 对防护区工程进行七氟丙烷(HFC-227ea)自动灭火系统的工程方案设计。 二、设计条件（由用户提供设计图纸） 1、 2、 3、防护区设泄压装置，并宜设在外墙上，位于防护区净高的2/3 以上。 4、保护区平时环境温度与自然环境温度相同。 5、保护区均设置通风设备。 6、灭火系统瓶站设置在保护区附近的专用房间并设有围栏. 三、设计 1、设计依据 1〕GB50370-2006<<气体灭火系统设计规范>>; 2〕GB50263-2007<<气体灭火系统施工及验收规范>>; 3〕北京惠利消防设备有限公司《产品使用说明书》。 4〕由对方提供的条件。 2、灭火方式 本设计采用全淹没灭火系统的灭火方式，即在规定的时间内，喷射一定浓度的七氟丙烷(HFC-227ea)气体并使其均匀地充满整个保护区，此时能将在其区域里任一部位发生的火灾扑灭。保护区灭火浓度为8-10%, 喷射时间为8-10秒。 3、灭火系统的控制方式为自动、电气手动、机械手动三种。 即在有人工作或值班时，采用电气手动控制，在无人的情况下，采用自动控制方式，自动、手动控制方式的转换，可在灭火控 制盘上实现（在保护区的门外设置手动控制盘，手动控制盒内 设有紧急停止与紧急启动按钮。 4、保护区要求: 1)保护区必须为独立区域； 2)保护区的耐火极限>0.5h，耐压强度>1200Pa； 3)保护区的通风系统在喷放七氟丙烷(HFC-227ea)灭火剂前关
闭，并设置防火阀门； 4)喷放七氟丙烷(HFC-227ea)前，必须切断可燃、助燃气体的 气源，并停止一切影响灭火效果的设备； 5)保护区的门必须采用自动防火门，保证在任何情况下均能从 保护区内打开。 1、在保护区外设置声、光报警及释放信号标志。 2、为保证人员的安全撤离，在释放灭火剂前，要发出火灾报警， 火灾报警至释放灭火剂的延时时间为30s。 3、为保证灭火的可靠性，在灭火系统释放灭火剂之前或同时， 要保证必要的联动操作，即灭火系统在发出灭火指令时，由 控制系统发出联动指令，切断电源、关闭或停止一切影响灭 火效果的设备。 4、保护区设置排风设备，释放灭火剂后，要将废气排尽后，人 员方可进入进行检修，如需提前进入，需带氧气呼吸器。 5、灭火系统的使用环境温度为0℃～50℃。 6、各独立防护区设计计算结果： 1、气体灭火控制方式要具有自动控制、手动控制和应急操作三种控制方式。在防护区外设置声、光报警、释放信号标志及气体喷放指示灯。 当保护区域内气体灭火系统任一路报警，警铃动作，火警信号输
