化学成分对不锈钢的组织和性能的影响 1、铬（Cr）：铬是决定不锈钢耐腐蚀性能的主要元素。 2、碳（C）：碳具有双重作用。碳是不锈钢中仅次于铬的第二号常用元素，不锈钢的组织和性能在很大程度上取决于碳含量及其分布状态。 3、镍（Ni）：镍是稳定奥氏体元素。镍是不锈钢中第三号常用元素，它在钢中起扩大奥氏体区、稳定奥氏体组织的作用。铬不锈钢加入一定量的镍后，组织的性能都发生明显变化。镍能有效地降低素体钢的脆性，改善其焊接性能，但对抗应力腐蚀性能有不利的影响，对于奥氏体钢，镍能降低钢的冷加工硬化趋势，改善冷加工性能，使钢在常温和低温下均具有很高的塑性和韧性。 4、锰和氮（Mn、N）：锰和氮可以代替镍。锰是奥氏体形成的元素，它能抑制奥氏体的分解，使高温形成的奥氏体组织保持到室温。锰稳定奥氏体的作用为镍的1/2，2%的锰可以代替1%的镍。含锰钢具有冷加工硬化效应显著、耐磨性高的优点。缺点是对晶间腐蚀很敏感，并且不能通过加钛和铌来消除晶间腐蚀。 氮也是稳定奥氏体元素，氮和锰结合能取代比较贵的镍。氮稳定奥氏体的作用比镍大。与碳相当。氮代镍的比例约为0.025：1，一般认为氮可取代2.5% ~6.5%的镍。在奥氏体中氮也使最有效的固溶强化元素之一。氮和铬的亲和力要比碳与铬的亲和力小，奥氏体钢很少见到Cr2N的析出。因此，氮能在不降低腐蚀性能的基础上，提高不锈钢的强度，研制含氮不锈钢是近几年来不锈钢工业的趋势。 5、钛和铌（Ti、Nb）：钛和铌可以防止晶间腐蚀。铬-镍奥氏体不锈钢在450~800 ℃温度区加热，常发生沿晶界的腐蚀破坏，成为晶间腐蚀。一般认为，晶间腐蚀是碳从饱和的奥氏体以Cr23C6形态析出，造成晶界处奥氏体贫铬所致。防止晶界贫铬是防止晶间腐蚀的有效方法。如将各种元素按与碳的亲和力大小排列，顺序为：钛、锆、钒、铌、钨、钼、铬、锰。钛和铌与碳的亲和力都比铬大，把它们加入钢中后，碳优先与它们结合生成碳化钛（TiC）和碳化铌（NbC），这样就避免了析出碳化铬而造成晶界贫铬。从而有效防止晶间腐蚀。 6、钼和铜（Mo、Cu）：钼和铜可以提高腐蚀性能。不锈钢的钝化作用是在氧化性介质中形成的，通常所说的耐腐蚀，多指氧化介质而言。在非氧化性酸中，
一、国内外常用钢钢号对照表 中国国际原苏联美国日本德国英国法国 GB/T 700 ISO 3573 ISO 630 GOST 535 GOST 380 ASTM A283M ASTM A573M ASTM A284M ASTM A709M JIS G3101 JIS G3131 JIS G3106 DIN EN10025 BS 970 Part1 BS EN10025 NF EN10025 Q 195 HR2 CT1KP CT1CP CT1PC Gr.B SS 330 (SS34) SPHC SPHD 040A10 Q 215 A HR1 CT2KP-2 CT2PC-2 CT2CP-2 Gr.C Gr.58 SS 330 (SS34) SPHC Fe 360 C 040A12 Fe 360 C Fe 360 C Q 215 B CT2KP-3 CT2PC-3 CT2CP-3 Gr.C Gr.58 Gr.C SS 330 (SS34) SPHC SPHD 040A12 Q235 A Fe 360 A CT3KP-2 CT3PC-2 CT3CP-2 Gr.D SS 400 (SS41) SM 400A (SM41A) Fe 360 B Fe 360 C 080A15 Fe 360 B Fe 360 C Fe 360 B Fe 360 C Q 235 B Fe 360 D CT3KP-3 CT3PC-3 CT3CP-3 Gr.D SS 400 (SS41) SM 400A (SM41A) Fe 360 B Fe 360 C 080A15 Fe 360 B Fe 360 C Fe 360 B Fe 360 C Q 235 C Fe 360 D CT3KP-4 CT3PC-4 CT3CP-4 Gr.D Gr.65 Gr.D SS 400A (SS41A) SM 400B (SM41B) Fe 360 C 080A15 Fe 360 C Fe 360 C Q 235 D Fe 360 D CT3KP-4 CT3PC-4 CT3CP-4 SS 400A (SS41A) Fe 360D1 Fe 360D2 Fe 360D1 Fe 360D2 Fe 360D1 Fe 360D2
钢铁家族中各种组织形貌生长特点及性能 现代材料可以分为四大类--金属、高分子、陶瓷和复合材料。尽管目前高分子材料飞速发展，但金属材料中的钢铁仍是目前工程技术中使用最广泛、最重要的材料，那么到底是什么因素决定了钢铁材料的霸主地位呢。下面就为大家详细介绍吧。 钢铁由铁矿石提炼而成，来源丰富，价格低廉。钢铁又称为铁碳合金，是铁（Fe）与碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）以及其他少量元素（Cr、V等）所组成的合金。通过调节钢铁中各种元素的含量和热处理工艺（四把火：淬火、退火、回火、正火），可以获得各种各样的金相组织，从而使钢铁具有不同的物理性能。将钢材取样，经过打磨、抛光，最后用特定的腐蚀剂腐蚀显示后，在金相显微镜下观察到的组织称为钢铁的金相组织。钢铁材料的秘密便隐藏在这些组织结构中。 在Fe-Fe3C系中，可配制多种成分不同的铁碳合金，他们在不同温度下的平衡组织各不相同，但由几个基本相（铁素体F、奥氏体A和渗碳体Fe3C）组成。这些基本相以机械混合物的形式结合，形成了钢铁中丰富多彩的金相组织结构。常见的金相组织有下列八种： 一、铁素体 碳溶于α-Fe晶格间隙中形成的间隙固溶体称为铁素体，属bcc结构，呈等轴多边形晶粒分布，用符号F表示。其组织和性能与纯铁相似，具有良好的塑性和韧性，而强度与硬度较低（30-100 HB）。在合金钢中，则是碳和合金元素在α-Fe中的固溶体。碳在α-Fe中的溶解量很低，在AC1温度，碳的最大溶解量为0.0218%，但随温度下降的溶解度则降至0.0084%，因而在缓冷条件下铁素体晶界处会出现三次渗碳体。随钢铁中碳含量增加，铁素体量相对减少，珠光体量增加，此时铁素体则是网络状和月牙状。 二、奥氏体 碳溶于γ-Fe晶格间隙中形成的间隙固溶体称为奥氏体，具有面心立方结构，为高温相，用符号A表示。奥氏体在1148℃有最大溶解度2.11%C，727℃时可固溶0.77%C；强度和硬度比铁素体高，塑性和韧性良好，并且无磁性，具体力学性能与含碳量和晶粒大小有关，一般为170~220 HBS、=40~50%。TRIP钢（变塑钢）即是基于奥氏体塑性、柔韧性良好的基础开发的钢材，利用残余奥氏体的应变诱发相变及相变诱发塑性提高了钢板的塑性，并改善了钢板的成形性能。碳
钢板是钢材四大品种（板、管、型、丝）之一，在发达国家，钢板产量占钢材生产总量50％以上，随着我国国民经济的发展，钢板生产量逐渐增长。钢板是一种宽厚比和表面积都很大的扁平钢材。钢板按厚度分为薄板和厚板两大规格。薄钢板是用热轧或冷轧方法生产的厚度在之间的钢板。薄钢板宽度在500-1400mm之间。根据不同的用途，薄钢板采用不同材质钢坯轧制而成。通常采用材质有普碳钢、优碳钢、合金结构钢、碳素工具钢、不锈钢、弹簧钢和电工用硅钢等。它们主要用于汽车工业、航空工业、搪瓷工业、电气工业、机械工业等部门。薄钢板除轧制后直接交货之外，还有经过酸洗的、镀锌和镀锡等种类。厚钢板是厚度在4mm以上的钢板的统称，在实际工作中，常将厚度小于20mm的钢板称为中板，厚度＞20mm至60mm的钢板称为厚板，厚度＞ 60mm的钢板则需在专门的特厚板轧机上轧制，故称特厚板。厚钢板的宽度从。厚板按用途又分造船钢板、桥梁钢板、锅炉钢板、高压容器钢板、花纹钢板、汽车钢板、装甲钢板和复合钢板等。钢板的一个分支是钢带，钢带实际上是很长的薄板，宽度比较小，常成卷供应，也称为带钢。钢带常在多机架连续式轧机上生产，切成定尺长度后就是钢带，因此生产率比单张机制时高。一、中、厚板（一）普通中、厚钢板 1、普碳钢沸腾钢板（GB3274-88）普碳钢沸腾钢板顾名思义是由普通碳素结构钢的沸腾钢热轧制成的钢板。沸腾钢是一种脱氧不完全的钢材，钢液含氧量较高，当钢水注入钢锭模后，碳氧反应产生大量气体，造成钢液呈沸腾状态而得名。沸腾钢含碳量低，且由于不用硅铁脱氧，故钢中含硅量常＜%。沸腾钢
的外层是在沸腾状态下结晶的，所以表层纯净、致密，表面质量好，加工性能良好。沸腾钢没有大的集中缩孔，用脱氧剂少，钢材成本低。沸腾钢心部杂质多，偏析较严重，力学性能不均匀，钢中气体含量较多，韧性低、冷脆和时效敏感性较大，焊接性能较差，故不适用于制造承受冲击截荷，在低温下工作的焊接结构件和其他重要结构件。（1）主要用途沸腾钢板大量用制造各种冲压件、建筑及工程结构和一些不太重要的机器结构和零件。（2）材质的牌号、化学成分和力学性能符合GB700-79(88)(普通碳素结构钢技术条件)中沸腾钢的规定。参阅（型钢）等部分。（3）钢板规格尺寸热轧厚钢板厚度为。（4）生产单位普碳沸腾钢板由鞍钢、武钢、马钢、太钢、重庆钢厂、邯郸钢铁总厂、新余钢厂、柳州钢厂、安阳钢钢公司、营口中板厂和天津钢厂等生产。 2、普碳钢镇静钢板（GB3274-88）普碳镇静钢钢板是由普通碳素结构钢镇静钢坯热轧制成的钢板。镇静钢是脱氧完全的钢，钢液在注锭前用锰铁、硅铁和铝等进行充分脱氧，钢液在钢锭模中较平静，不产生沸腾状态，故得名为镇静钢。镇静钢的优点是化学成分均匀，所以各部分的机械性能也均匀，焊接性能和塑性良好、抗腐蚀性较强。但表面质量较差，有集中缩孔，成本也较高。（1）主要用途普通镇静钢板主要用于生产在低温下承受冲击的构件、焊接结构及其他要求较高强度的结构件。（2）材质的牌号、化学成分和力学性能符合GB700-79(88)（普通碳素结构钢技术条件）中镇静钢的规定。参阅型钢等部分。（3）钢板规格尺寸热轧厚板厚度。（4）生产单位普碳镇静钢板由鞍钢、武钢、舞阳钢铁公司、马钢、太钢、
从钢铁材料看材料成分-结构-性能关系 钢铁从被利用开始至今一直是人类不可替代的原材料，是衡量一个国家综合国力和工业水平的重要指标。 我们都知道初铁外，C的含量对钢铁的机械性能起着重要作用，钢是含碳量为0.03%-2%的铁碳合金。随着碳含量的升高，碳钢的硬度增加、韧性下降。同时含碳量对工艺性能也有很大影响。对可锻性而言，低碳钢比高碳钢好。由于钢加热呈单相奥氏体状态时，塑性好、强度低，便于塑性变形，所以一般锻造都是在奥氏体状态下进行。对焊接性而言，一般来说含碳量越低，钢的焊接性能越好，所以低碳钢比高碳钢更容易焊接。而那些比例极小的合金加入，可以对钢的性能产生很大影响。可以说普通钢、优质钢和高级优质钢就是在这些比例极小的成分作用下分别出来的。那些合金成分的加入可以使钢的组织结构和性能都发生一定的变化，从而具有一些特殊性能。比如说，铬的加入不仅能提高金属的耐腐蚀性和抗氧化性，也能提高钢的淬透性，显著提高钢的强度、硬度和耐磨性；锰可提高钢的强度，提高对低温冲击的韧性；稀土元素可提高强度，改善塑性、体温脆性、耐腐蚀性及焊接性能等等。 钢铁材料的结构特征包括晶体结构、相结构和显微组织结构。钢铁是属于由金属键构成的晶体，因此就具有金属晶体的特性，如延展性。同时这也注定钢的机械性能不仅与其化学性能有关，而其晶体的结构和晶粒的大小影响更大。 铁碳合金的基本组元是纯Fe和Fe3C。铁存在同素异构转变，即在固态下有不同的结构。不同结构的铁与碳可以形成不同的固溶体。碳溶解于 -Fe中形成的固溶体成为铁素体，其含碳量非常低，所以性能与纯铁相似，硬度低、塑性高，并有铁磁性。其显微组织与工业纯铁也相似。碳溶于 -Fe形成的固溶体为奥氏体，具有面心立方结构，可以溶解较多的碳。在一般情况下，奥氏体是一种高温组织，故奥氏体的硬度较低，塑性高。通常在对钢铁材料进行热变形加工，都应将其加热呈奥氏体状态。 由此，从钢铁材料中，我们看到，材料的成分，结构和性能是密不可分的三者。成分和结构往往可以极大的影响材料的性能，而成分和结构之间也是相互影响的。 1、C的含量对钢铁的机械性能起着重要作用,随着碳含量的升高，碳钢的硬度增加、韧性下降。同时含碳量对工艺性能也有很大影响对可锻性而言，低碳钢比高碳钢好。对焊接性而言，一般来说含碳量越低，钢的焊接性能越好。 2、合金成分的加入可以使钢的组织结构和性能都发生一定的变化，从而具有一些特殊性能。比如说，铬的加入不仅能提高金属的耐腐蚀性和抗氧化性，也能提高钢的淬透性，显著提高钢的强度、硬度和耐磨性。 3、钢铁是属于由金属键构成的晶体，因此就具有金属晶体的特性，如延展性。同时这也注定钢的机械性能不仅与其化学性能有关，而其晶体的结构和晶粒的大小影响更大。 4、铁存在同素异构转变，即在固态下有不同的结构。不同结构的铁与碳可以形成不同的固溶体。碳溶解于 -Fe中形成的固溶体成为铁素体，其含碳量非常低，所以性能与纯铁相似，硬度低、塑性高，并有铁磁性。其显微组织与工业纯铁也相似。碳溶于 -Fe形成的固溶体为奥氏体，具有面心立方结构，可以溶解较多的碳。
基本热处理对45钢组织和性能影响 作者：学号：班级：材料成型6班 小组成员： 关键词 45钢、热处理、组织、性能、正火、淬火、回火。 摘要 热处理是一种很重要的金属加工工艺方法，也是充分发挥金属材料性能潜力的重要手段。热处理的主要目的是改变钢的性能，其中包括使用性能和工艺性能。钢的热处理工艺特点是将钢加热到一定的温度，经一定时间的保温，然后以某种速度冷却，使得钢的组织和性能发生改变。 45钢经过热处理后组织、性能也会发生显著变化。在热处理操作中，加热温度、保温时间和冷却方法是最重要的三个基本工艺因素，正确选择规范，是保证工件获得合格性能的关键。本文将介绍本次45热处理过程、问题分析和结果。通过45钢基本热处理结果来验证热处理给45钢的组织和性能的影响。同时着重介绍45钢的水淬（860℃）和中温回火（400℃）。 一、式样 二、处理工艺选择 860℃加热保温15min，直接在水中冷却至室温，然后中温400℃回火1h。 三、实验原理 所谓淬火就是将钢加热到 Ac3（亚共析钢）或Ac1 (过共析钢)以上30～50℃，保温后放入各种不同的冷却介质中（ V冷应大于V临），以获得马氏体组织。碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。 为了正确地进行钢的淬火，必须考虑下列三个重要因素：淬火加热的温度、保温时间和 冷却速度。
（1）淬火温度的选择 选定正确的加热温度是保证淬火 质量的重要环节。淬火时的具体加热温度主要取决于钢的含碳量，可根据 相图确定（如图4所示）。对亚共析钢，其加热温度为A c3＋30～50℃，若加热温度不足（低于A c3），则淬火组织中将出现铁素体而造成强度及硬度的降低。对过共析钢，加热温度为A c1＋30～50℃，淬火后可得到细小的马氏体与粒状渗碳体。后者的存在可提高钢的硬度和耐磨性。 （2）保温时间的确定 淬火加热时间是将试样加热到淬火温度所需的时间及在淬火温度停留保温所需时间的 总和。加热时间与钢的成分、工件的形状尺寸、所需的加热介质及加热方法等因素有关，一般可按照经验公式来估算，碳钢在电炉中加热时间的计算如表1所示。 表1 碳钢在箱式电炉中保温时间的确定 （3）冷却速度的影响 冷却是淬火的关键工序，它直接影响到钢 淬火后的组织和性能。冷却时应使冷却速度 大于临界冷却速度，以保证获得马氏体组织； 在这个 前提下又应尽量缓慢冷却，以减少钢中的内 应力，防止变形和开裂。为此，可根据C曲
钢铁材料的八大工艺性能 钢铁材料是日常生活中,工业上与机械上不可或缺的一种常见线材材料,因此,对钢铁材料进行使用时,大家一定要了解一下关于钢铁材料的工艺性能,其钢铁材料工艺性能都有哪些呢?主要有以下八种。 1、铸造性 金属材料能用铸造方法获得合格铸件的能力称为铸造性。铸造性包括流动性、收缩性和偏析倾向等。流动性是指液态金属充满铸模的能力,流动性愈好,愈易铸造细薄精致的铸件,收缩性是指铸件凝固时体积收缩的程度,收缩愈小,铸件凝固时变形愈小。偏析是指化学成分不均匀,偏析愈严重,铸件各部位的性能愈不均匀,铸件的可靠性愈小。 2、切削加工性 金属材料的切削加工性系指金属接受切削加工的能力,也是指金属经过加工而成为合乎要求的工件的难易程度。通常可以切削后工作表面的粗糙程度、切削速度和刀具磨损程度来评价金属的切削加工性。 3、焊接性 焊接性是指金属在特定结构和工艺条件下通过常用焊接方法获得预期质量要求的焊接接头的性能。焊接性一般根据焊接时产生的裂纹敏感性和焊缝区力学性能的变化来判断。 4、锻性 锻性是材料在承受锤锻、轧制、拉拔、挤压等加工工艺是会改变形状而不产生裂纹的性能。它实际上是金属塑性好坏的一种表现,金属材料塑性越高,变形抗力就越小,则锻性就越好。锻性好坏主要决定于金属的化学成分、显微组织、变形温度、变形速度及应力状态等因素。 5、冲压性 冲压性是指金属经过冲压变形而不发生裂纹等缺陷的性能。许多金属产品的制造都要经过冲压工艺,如汽车壳体、搪瓷制品坯料及锅、盆、盂、壶等日用品。为保证制品的质量和工艺的顺利进行,用于冲压的金属板、带等必须具有合格的冲压性能。 6、顶锻性 顶锻性是指金属材料承受打铆、镦头等的顶锻变形的性能。金属的顶锻性,是用顶锻试验测定的。 7、冷弯性 金属材料在常温下能承受弯曲而不破裂的性能,称为冷弯性。出现裂纹前能承受的弯曲程度愈大,则材料的冷弯性能愈好。 8、热处理工艺性 热处理是指金属或合金在固态范围内,通过一定的加热、保温和冷却方法,以改变金属或合金的内部组织,而得到所需性能的一种工艺操作。热处理工艺就是指金属经过热处理后其
相图分析——典型合金结晶——铁碳合金成分与性能关系、应用 三、铁碳合金成分、组织、性能之间的关系 从对Fe-Fe3C相图的分析可知，在一定的温度下，合金的成分决定了组织，而组织又决定了合金的性能。任何铁碳合金室温组织都是由铁素体和渗碳体两相组成，但成分（含碳量）不同，组织中两个相的相对数量，相对分布及形态也不同，因而不同成分的铁碳合金具有不同的组织和性能。 1、碳的质量分数对组织的影响 铁碳合金的室温组织随碳的质量分数的增加，组织的变化规律如下： F+P→P→P+Fe3CⅡ→P+Fe3CⅡ+Ldˊ→Ldˊ+Fe3CⅠ 从以上变化可以看出，铁碳合金室温组织随碳的质量分数的增加，铁素体的相对量减少，而渗碳体的相对量增加。具体来说，对钢部分而言，随着含碳量的增加，亚共析钢中的铁素体量随着减少，过共析钢中的二次渗碳体量随着增加；对铸铁部分而言，随着碳的质量分数的增加，亚共晶白口铸铁中的珠光体和二次渗碳体量减少；过共晶白口铸铁中一次渗碳体和共晶渗碳体量随着增加。铁碳合金室温组织的相组成相对量、组织组成物相对量如图所示。 2、碳的质量分数对力学性能的影响 铁碳合金的力学性能决定于铁素体与渗碳体的相对量及它们的相对分布状况。当碳的质量分数Wc<%时，随碳的质量分数的增加，钢的强度，硬度呈直线上升，而塑性、韧性随之降低。原因是钢组织中渗碳体的相对量增多，铁素体的相对量减少；当碳的质量分数Wc>%时，随碳的质量分数的继续增加，硬度仍然增加，而强度开始明显下降，塑性、韧性继续降低。原因是钢中的二次渗碳体沿晶界析出并形成完整的网络。导致了钢脆性的增加。为保证钢有足够的强度和一定的塑性及韧性，机械工程中使用的钢其碳质量分数一般不大于%。Wc>%的白口铸铁，由于组织中渗碳体量太多，性能硬而脆，难以切削加工，在机械工程中很少直接应用。
常用钢材牌号及用途 令狐采学 我国钢材牌号表示方法概述： 钢的牌号简称钢号，是对每一种具体钢产品所取的名称。我国的钢号表示方法，根据国家标准《钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。即： 1）钢号中化学元素采用国际化学符号表示，例如Si、Mn、Cr等。混合稀土元素用RE或Xt表示； 2）产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示，见表： GB标准钢号中所采用的缩写字母及其涵义 名称汉字符号字体位置 屈服点屈 Q 大写头 沸腾钢沸 F 大写尾 半镇静钢半 b 小写尾 镇静钢镇 Z 大写尾
特殊镇静钢特镇 TZ 大写尾 氧气转炉（钢）氧 Y 大写中 碱性空气转炉（钢）碱 J 大写中 易切削钢易 Y 大写头 碳素工具钢碳 T 大写头 滚动轴承钢滚 G 大写头 焊条用钢焊 H 大写头 高级（优质钢）高 A 大写尾 特级特 E 大写尾 铆螺钢铆螺 ML 大写头 锚链钢锚 M 大写头 矿用钢矿 K 大写尾 汽车大梁用钢梁 L 大写尾 压力容器用钢容 R 大写尾 多层或高压容器用钢高层 gc 小写尾铸钢铸钢 ZG 大写头 轧辊用铸钢铸辊 ZU 大写头 地质钻探钢管用钢地质 DZ 大写头
续表： 电工用热轧硅钢电热 DR 大写头 电工用冷轧无取向硅钢电无 DW 大写头 电工用冷轧取向硅钢电取 DQ 大写头 电工用纯铁电铁 DT 大写头 超级超 C 大写尾 船用钢船 C 大写尾 桥梁钢桥 q 小写尾 锅炉钢锅 g 小写尾 钢轨钢轨 U 小写头 精密合金精 J 大写中 耐蚀合金耐蚀 NS 大写头 变形高温合金高合 GH 大写头 铸造高温合金 K 大写头 3）钢中主要化学元素含量（%）采用阿拉伯数字表示。2．2 我国钢材牌号表示方法分类具体说明： 在此是以钢材的用途分类作为表示方法分类的基础：1）碳素结构钢：
10Cr9Mo1VNbN钢的组织和性能 与奥氏体类耐热钢相比，铁素体类耐热钢的蠕变断裂强度低。但是铁素体类耐热钢导热性能好、热膨胀系数小、抗应力腐蚀性能好，并且还具有抗核辐射效突性好、抗氦脆性好等特点。１０Ｃｒ9ＭｏＶＮｂ钢是铁素体类耐热钢，我们就该钢的热处理工艺对组织和性能的影响，特别是该钢在回火过程中组织变化规律进行了研究和分析。 １试验方法 试验钢是在成都无缝钢管厂用１０ｔ电弧炉冶炼，并重熔成Ｉｔ锭。试验钢的化学成分（％）为： Ｃ０．１０，Ｓｉ 0．３６，Ｍｎ０．４８，Ｓ０．００７，Ｐ０．０１２，Ｃｒ９．３８，Ｍｏ０．９３， Ｖ０．２４，Ｎｂ０．０８，Ｎ０．０５０，ＡＩ０．０４。 试验用料取自必１７２ｍｉｎＸ８ｍｍ的钢管。首先选择４个因素（奥氏体化温度，奥氏体化之后的冷却速度，回火温度，回火时间），３个水平进行正交试验，确定了最佳热处理制度。然后以最佳热处理制度处理一批试样，测定了室温拉伸性能、室温冲击韧性、６００℃瞬时拉伸性能和６００℃持久拉伸性能。另外，为了研究高温强化机理，着重研究了最佳正火条件下，回火温度对试验钢组织的影响。为此，用光学显微镜和电子显微镜观察组织，以电子衍射法分析析出相的结构，并以能谱分析法确定了相的成分。 ２试验结果 ２．１机械性能正交试验结果，热处理制度对试验钢的室温拉伸性能、室温冲击韧性和６００℃瞬时拉伸性能的影响，如表１所示。正交试验显著性分析结果如表２所示。由表可知，在试验条件范围内，奥氏体化温度和冷却速度对机械性能的影响一般来讲不显著；而回火温度和回火时间对机械性能的影响有的稍显著，有的显著。综合分析试验结果，试验钢的最佳热处理制度为在１０５０Ｃ奥氏体化ｌｈ，空冷，然后在７８０Ｃ回火ｌｈ。按此制度处理的试验钢性能为室温σb７１５ＭＰａ，δ5２４．４％，，Ψ７４．６％，，Ａk v１５０J；６００℃σ0.2３００ＭＰａ，σb３４０ＭＰａ，δ5３５．０％，Ψ８７．０％。 ２．２显微组织 ２．２．１正火试样显微组织试验钢正火（１０５０Ｃ，ｌｈ）试样显微组织如图表１。由图可知，试验钢正火组织主要是有大量位错缠结的板条状马氏体，另外还有少量自回火板条状马氏体和少量未溶碳化物。 ２．２．２因火试样光学显微组织正火之后在不同温度回火（ｌｈ）试样用光学显微镜观察发现，马氏体的板条形貌一直保持到４００℃，在更高的温度回火的试样，马氏体的板条状形貌逐渐消失，但是直至７８０Ｃ回火试样仍有部分板条状形貌隐约可见，如图Ｚａ所示。另外，７００Ｃ回火试样，用光学显微镜可观察到马氏体分解析出的细小碳化物。当回火温度升高到８００ｏＣ，可明显地观察到析出的碳化物。 ２．２．３回火试样电子显微组织用电子显微镜观察发现，在４００Ｃ以下回火试样马氏体板条完整，板条边界清晰可见，板条内有大量缠结的位错。５００℃和６００℃回火试样马氏体板条仍较完整，位错密度仍然相当大。７００℃回火试样仍然是板条状马氏体，但有的板条边界不太清楚，位错密度降低，位错缠结形成的胞状结构胞壁变薄。７８０℃回火试样位错密度进一步降低，可见，在５００’Ｃ以下回火试样中析出相为平行排列的针状碳化物，它分布在马氏体板条内。随着回火温度的提高，碳化物形状由针状变为粒状或杆状，板条界面上亦有析出。回火温度在５００℃以下，析出相为Ｍ6Ｃ型碳化物，６００℃回火时析出相为Ｍ2３Ｃ6型碳化物，７８０Ｃ回火试样中除Ｍ23Ｃ6型碳化物之外，还有ＭＣ型碳化物。能谱分析证明，Ｍ6Ｃ型碳化物中Ｍ主要是Ｆｅ，另外还有少量Ｃｒ；而在Ｍ23Ｃ6型碳化物中Ｍ主要是Ｃｒ和Ｆｅ，另外还有Ｍ。和Ｖ。随着回火温度的提高，Ｍ2３Ｃ6中Ｃｒ／Ｆｅ比值稍有增加。在７８０℃回火析出的ＭＣ型碳化物中，Ｍ主要是Ｖ，另外还有Ｃｒ、Ｎｂ、 ２．３持久拉伸性能和时效组织试验钢以最佳工艺进行热处理的试样，在６００’Ｃ做持久拉伸试验，其试验数据位于外国同类钢的持久拉伸性能数据带内。６００℃，１０5ｈ持久强度极限为１３０ＭＰａ。６００℃１４２３ｈ时效组织仍然有板条束形貌，并且胞状结构也明显可见。 ２．４讨论根据试验结果粗略计算，正火后７８０℃回火的试验钢基体中Ｃｒ含量为９．２３％，固溶强化
上海钢研-张工：158–O185–9914 Hastelloy G-35 概述： Hastelloy G-35是哈氏合金，高温耐腐蚀升级版。 Hastelloy G-35是G-30的升级产品，它在化zhi肥制造中广泛采用的湿法磷酸生产环dao境中有优异的抗蚀性，在这种环境下它的表现远远优于G-30和不锈钢。它亦能抵抗含氯化物的介质的局部腐蚀和氯离子应力腐蚀开裂。高的铬含量使其在抗硝酸和含硝酸的混合液等其他氧化性酸的腐蚀方面非常出众。较高的钼含量使其对还原性酸具有适度的抗蚀性。不像其他镍铬钼合金，Hastelloy G-35能很好地抵抗热氢氧化钠的脱合金元素腐蚀。 相近牌号： UNS N06035
化学成分 小大 Ni 余量 Cr 28.0 31.5 Fe 13.0 17.0 Mo 4.0 6.0 W 1.5 4.0 Co 5.0 C 0.03 Mn 1.5 Si 0.80 P 0.04 S 0.02 Cu 1.0 2.4 Nb+Ta 0.30 1.50 物理性能： 密度 8.22 g/cm3 熔点 1370-1400℃ 应用领域：湿法磷酸生产蒸发器、使用硝酸和氢氟酸的酸洗设备、苛性钠中和系统、和涉及硝酸和氯化物的化工系统。 Hastelloy G-35物理性能： 密度 8.22 g/cm3 熔点 1370-1400℃ Hastelloy G-35特性：Hastelloy G-35是G-30的升级产品，它dao在化肥制造中广泛采用的湿法磷酸生产环境中有优异的抗蚀性，在这种环境下它的表现远远优于G-30和不锈钢。它亦能抵抗含氯化物的介质的局部腐蚀和氯离子应力腐蚀开裂。高的铬含量使其在抗硝酸和含硝酸的混合液等其他氧化性酸的腐蚀方面非常出众。较高的钼含量使其对还原性酸具有适度的抗蚀性。不像其他镍铬钼合金，Hastelloy G-35能很好地抵抗热氢氧化钠的脱合金元素腐蚀。Hastelloy G-35应用领域：湿法磷酸生产蒸发器、使用硝酸和氢氟酸的酸洗设备、苛性钠中和系统、和涉及硝酸和氯化物的化工系统。 Hastelloy G-35主要规格： Hastelloy G-35无缝管、Hastelloy G-35钢板、Hastelloy G-35圆钢、Hastelloy G-35锻件、Hastelloy G-35法兰、Hastelloy G-35圆环、Hastelloy G-35焊管、Hastelloy
一、概述 3J1合金是铁-镍-铬系奥氏体沉淀强化型高弹性合金。固溶处理后具有良好的塑性，硬度低，易加工成型。经固溶或冷应变后时效处理，获得高的力学性能和弹性性能。该类合金具有较高的强度、高的弹性模量，较小的弹性后效和滞后、弱磁性、良好的耐蚀性和热稳定性等特点，能在较高的温度、较大的应力或腐蚀性介质条件下工作。3J1可在250℃以下工作。该类合金也能在低温（如近-200℃）下使用。 1.1 3J1材料牌号 3J1(Ni36CrTiAl)。 1.2 3J1相近牌号ЭИ702,36HXTЮ(俄罗斯)。
1.3 3J1材料的技术标准 3J1合金的技术标准YB/T 5256—1993《弹性元件用合金3J1和3J53技术条件》。 1.4 3J1化学成分见表1-2。 1.5 3J1热处理制度见表1-3。 1.6 3J1品种规格与供应状态见表1-4。 1.7 3J1熔炼与铸造工艺合金采用真空感应炉熔炼或真空感应炉熔炼加真空自耗炉重熔。 1.8 3J1应用概况与特殊要求该类合金是20世纪60年代的老牌号，国内生产与应用多年。主要用于制造各种航空用弹性敏感元件及耐硝酸或其他腐蚀介质的零件，如膜盒、膜片、波纹管、传送杆、挡板和其他弹性结构件等。
二、3J1物理及化学性能 2.1 3J1热性能 2.1.1 3J1线膨胀系数该组合金在固溶加时效状态下，其平均线膨胀系数(20～100℃)=(12.0～14.0)×10-6℃-1[1,3,4]。 2.2 3J1密度冷应变加时效状态合金的密度ρ=8.0g/cm3[1,4]。 2.3 3J1电性能在冷变形＋时效状态下ρ=1.02μΩ·m[3]。 2.4 3J1磁性能固溶加时效状态的3J1合金，其磁化率χm=(12.5～205)×10-11[4,5]。 2.5 3J1化学性能该合金对硝酸、磷酸、氢氧化钠、含硫石油、燃料油和润滑油等腐蚀介质，以及在海洋和热带气候条件下，具有较好的耐腐蚀性[4，5]。 三、3J1力学性能 3.1 3J1技术标准规定的性能 3.1.1 3J1交货状态合金材的力学性能见表3-1。 3.1.2 3J1交货状态合金材经时效处理后的力学性能见表3-2。

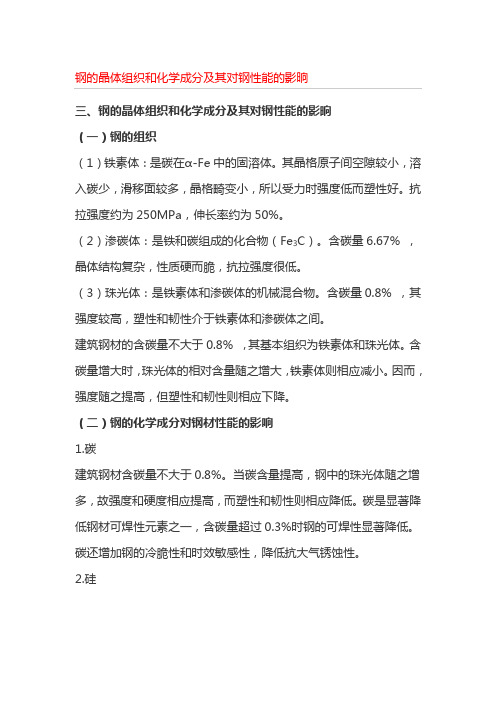

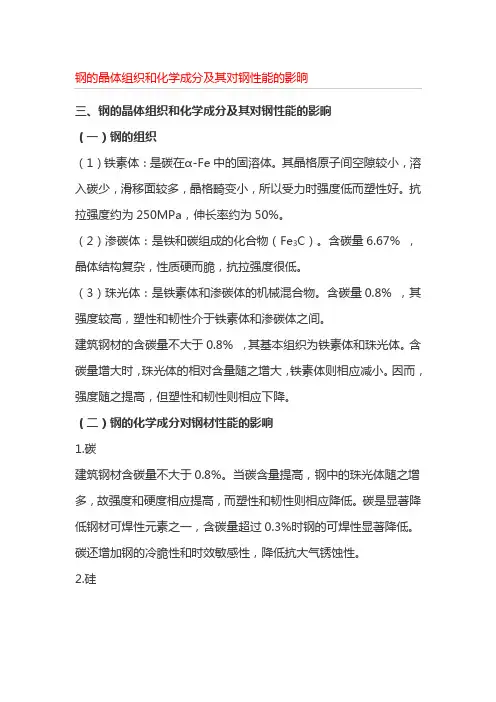

钢的组织与化学成分对钢材性能的影响 一、钢的组织及其对钢性能的影响： 钢材是由无数微细晶粒所构成，碳与铁结合的方式不同，可形成不同的晶体组织，使钢材的性能产生显著差异。 1、钢的基本组织： 纯铁在不同温度下有不同的晶体结构： 钢中碳原子与铁原子的三种基本结合形式为：固融体、化合物和机械混合物。 下表列出了钢的四种基本组织及其性能。 钢的基本晶体组织 2、晶体组织对钢材性能的影响： 碳素钢的含碳量不大于0.8%时，其基本组织为铁素体和珠光体；含碳量增大时，珠光体的含量增大，铁素体则相应减少，因而强度、硬度随之提高，但塑性和冲击韧性则相应下降。
二、钢的化学成分对钢性能的影响： 钢材中除了主要化学成分铁（Fe）以外，还含有少量的碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）、氧（O）、氮（N）、钛（Ti）、钒（V）等元素，这些元素虽然含量少，但对钢材性能有很大影响： 1、碳。 碳是决定钢材性能的最重要元素。当钢中含碳量在0.8%以下时，随着含碳量的增加，钢材的强度和硬度提高，而塑性和韧性降低；但当含碳量在1.0%以上时，随着含碳量的增加，钢材的强度反而下降。 随着含碳量的增加，钢材的焊接性能变差（含碳量大于0.3%的钢材，可焊性显著下降），冷脆性和时效敏感性增大，耐大气锈蚀性下降。 一般工程所用碳素钢均为低碳钢，即含碳量小于0.25%；工程所用低合金钢，其含碳量小于0.52%。 2、硅。 硅是作为脱氧剂而残留于钢中，是钢中的有益元素。 硅含量较低（小于1.0%）时，能提高钢材的强度和硬度以及耐蚀性，而对塑性和韧性无明显影响。但当硅含量超过1.0%时，将显著降低钢材的塑性和韧性，增大冷脆性实效敏感性，并降低可焊性。 3、锰。 锰是炼钢时用来脱氧去硫而残留于钢中的，是钢中的有益元素。 锰具有很强的脱氧去硫能力，能消除或减轻氧、硫所引起的热脆性，大大改善钢材的热加工性能，同时能提高钢材的强度和硬度，但塑性和韧性略有降低。但钢材中含锰量太高，则会降低钢材的塑性、韧性和可焊性。锰是我国低合金结构钢中的主要合金元素。 4、磷。 磷是钢中很有害的元素。 随着磷含量的增加，钢材的强度、屈强比、硬度均提高，而塑性和韧性显著降低。特别是温度愈低，对塑性和韧性的影响愈大，显著加大钢材的冷脆性。 磷也使钢材的可焊性显著降低。但磷可提高钢材的耐磨性和耐蚀性，故在经过合理的冶金工艺之后，低合金钢中也将磷可配合其他元素作为合金元素使用。
调研报告内容： 1、概述（研究目的与意义） 2、该产品研究国内外研究与发展现状(发展过程、现状及发展前景) 3、技术、市场分析（重点介绍） 3.1 国内生产现状 （包括主要生产厂家、各厂家生产该产品采用的生产工艺流程、生产设备、关键技术、生产规格、执行标准或技术条件、产品产量和质量状况、现有及潜在用户、市场占有情况等）（重点介绍） 3.2市场分析 （包括现有和潜在市场容量、产品规格、售价、利润情况、主要品种、主要目标用户及加工工艺、技术质量要求等） （重点介绍） 4、可行性分析 莱钢开发生产该产品的必要性和可行性分析（主要分析莱钢现有装备和工艺条件是否满足、产品利润预测等） 5、其它： 特殊要求品种需要介绍一下钢种定义、性能特点、主要用途、用户个性化要求等）
1、概述（研究目的与意义） 作为合金钢的一种,轴承钢包括高碳铬轴承钢、渗碳轴承钢、高温轴承钢、不锈轴承钢及特殊工况条件下应用的特殊轴承钢。目前,我国轴承钢总产量已达220万t左右,其中高碳铬轴承钢约占轴承钢总产量的90%以上。轴承钢是所有合金钢中质量要求最严格、检验项目最多、生产难度最大的钢种之一，主要用于制造滚动轴承。世界公认轴承钢的生产水平是一个国家冶金水平的标志。对于一个企业来说，轴承钢的生产水平也是一个企业冶金水平的标志，纵观国际及国内的知名特钢生产企业，无一不将轴承钢特别是高标准轴承钢作为其产品调整、发展战略的一个重要目标。我国的一些知名特钢生产企业如:兴澄特钢、东北特钢、上海宝钢特钢生产的轴承钢具有品质高（通过国际知名轴承公司SKF、FAG、Timken 认证），产量大（年产量基本维持在30-50万吨的水平）等特点。 莱钢特钢作为一个老牌特钢生产企业，目前轴承钢生产只能按国内标准生产，档次低、品种单一、产量低（年产量在1万吨左右），与国际、国内的知名特钢生产企业相比差距明显。根据现有装备和生产水平，开发高品质轴承钢，并适当扩大产量不仅对于进一步调整、优化企业产品结构，提高莱钢特钢产品的附加值及经济效益，增强市场竞争能力具有重要意义，而且有利于提升企业的知名度。 2、轴承钢研究国内外研究与发展现状(发展过程、现状及发展前景) 2.1国内外轴承钢钢种系列发展状况 轴承用钢的质量是所有合金钢中要求最严格、检验项目最多的钢种。世界公认轴承钢的水平是一个国家冶金水平的标志。随着科学技术迅猛发展，轴承钢使用条件日益恶劣，对轴承提出了非常苛刻的要求。由于轴承的工作环境、使用条件不同,除了大量生产高碳铬轴承钢外,还发展了渗碳轴承钢、中碳轴承钢、不锈轴承钢、高温轴承钢等系列钢种。 高碳铬轴承钢是轴承钢的代表钢种,各国对之都有专用的技术标准。例如, ISO/FDIS683-17中纳标的高碳铬轴承钢钢种有: 100Cr6、100CrMnSi4-1、100CrMnSi6-4、100CrMnSi6-6、100CrMo7、100CrMo7-3、100CrMo7-4、100CrMnMoSi8-4-6。美国的ASTM A295的高碳铬轴承钢包括:52100、5195、UNSK19526、1070M、5160。此外,美国对高淬透性的高碳铬轴承钢,有专用标准ASTM A485,其包括的钢种有: Grade1~Grade4、100CrMnSi4-4、100CrMnSi6-4、100CrMnSi6-6、100CrMo7、100CrMo7-3、100CrMo7-4、100CrMnMoSi8-4-6。 中国的高碳铬轴承钢(GB/T18254-2002)包括的钢种有: GCr15、GCr15SiMn、GCr4、GCr15SiMo、GCr18Mo。 渗碳轴承钢的表面经渗碳处理后具有高硬度和高耐磨性,而心部仍有良好的
稀土对含铌钢组织和性能的影响朱兴元陈邦文姜凤琴曾静朱天佑林勤 摘要：研究了稀土对含铌钢组织和性能的影响,研究结果表明,稀土元素的加入使钢的纵横向强度先下降而后上升,钢的延伸率和冲击功则先上升而后下降,其对改善钢的强度和-20℃以下冲击功的各向异性不明显,而且对细化晶粒度和夹杂物级别影响不显着,但 稀土元素的加入使铌的析出量略有增加。 关键词：稀土含铌钢性能 ROLE OF RARE EARTH IN Nb-BEARING STEEL Zhu Xingyun （Wuhan Iron & Steel Corp.） Cheng Bangwen （Wuhan Iron & Steel Corp.） Jiang Fengqin （Wuhan Iron & Steel Corp.） Zeng Jing （Wuhan Iron & Steel Corp.） Zhu Tianyou （University of Science & Technology Beijing） Lin qin （University of Science & Technology Beijing） Abstract：Effects of rare earth on the micro structure and properties of Nb-bearing steel have been investigated. Results prove that addition of rare earth elements into the steel causes the transversal and longitudinal strength of the strength decline initially and rise afterward, and the elongation and impact energy of the steel change in the reversal direction. As the results addition of rare earth in the steel could hardly improve the strength, anistropism and impact toughness below -20℃ and its effects on the grain refining and inclusion size improvement are also negligible, however it could probably offer a slight increase in Nb precipitation. Keywords：rare earth Nb bearing steel property 1 前言 近几十年来,随着微合金化元素Nb、V、Ti在钢中的广泛应用,使得微合金化钢得到了迅速发展,而微合金化元素Nb、V、Ti主要是利用其碳氮化物应变诱导析出与高温形变再结晶的交互作用产生晶粒细化以及沉淀强化的效果来提高材料的强度和韧性,但钢中 其它元素的存在会对碳氮化物的沉淀析出反应产生影响,因此在含铌钢中稀土元素的加
研究淬火温度对45#钢组织和性能的影响 一、概述： 45号钢心部韧性虽好，却存在表面硬度低的问题，不耐磨。45号钢的奥氏体稳定性差，加热后需快速淬火冷却，才能获得高硬度的马氏体组织。本次实验探索淬火温度对45号钢组织和性能的影响，研究45号钢最佳淬火温度范围以及热处理工艺。 一、实验目的 主要研究淬火温度对45#钢组织和性能的影响 二、实验用材及仪器设备 直径10mm45钢试10个，加热炉，金相预磨机，HRC硬度计，24ml酒精，1ml硝酸，砂纸烧杯若干 三、实验方法 淬火工艺：取10个试样，2个保持原状，另外8个分别即温加热到840、860、880、900,加热时间25min，保温30min，取出水冷淬火。进行磨样，硝酸酒精腐蚀并在显微镜下观察。 四、实验过程 1.加热试样，完成45钢的加热过程。工艺曲线如下图，炉子升温到设定温度，即放入2个试样，加热5min，保温25min。然后拿出来快速水浴淬火并贴好标签。如此完成10个试样的热处理工作。 淬火工艺曲线
2.磨样和腐蚀磨样用实验室砂纸磨，机械磨样。从磨样工序，400—1000—1500—2000—2500—抛光。试样呈现晶面效果。接着以体积比酒精：硝酸=24:1配制腐蚀液，对磨样后的试样进行腐蚀。 3．拿腐蚀好的试样到显微镜下观测并摄影。 在显微镜下可明显观测到板条状的马氏体组织，并且可以看到晶界。 五、分析与思考 马氏体硬度不足，猜测淬火试样组织可能是珠光体+铁素体。推测有以下几种可能： 1.硬度机有问题 3．加热时脱碳 3．未达到奥氏体化便淬火 4．保温时间过长，钢过热 5．从炉子拿出到淬火过程中，速度慢，试样迅速降温
材料的性能与成分、相结构和组织的关系 学院：机械工程与自动化学院 班级：机设13-4 姓名：晏玉碟 学号：120133404155
材料的性能与成分、相结构和组织的关系 摘要：钢铁材料的运用历史悠久，技术成熟，应用广泛，在生产生活中，有着难以取代的地位。钢铁材料的结构特征包括晶体结构、相结构和组织结构。材料的成分，相结构和性能是密不可分的三者。成分和结构往往可以极大的影响材料的性能，而成分和结构之间也是相互影响的。 关键字：材料性能相结构和组织成分金属材料热处理 1材料的性能与成分的关系 钢铁是铁与碳、硅、锰、磷、硫以及少量的其他元素所组成的合金。钢铁的分类方法有很多，但大家最常见的就是按其组成成分及比例来分的。比如说我们常听到的碳素钢和合金钢的区别就是：合金钢了改善钢的性能，在冶炼碳素钢的基础上加入一些合金元素。而碳素钢又可以按其含碳量的不同分为低碳钢、中碳钢和高碳钢；合金钢按其合金元素的总含量可分为低合金钢、中合金钢和高合金钢。 1.1C含量对钢材料性能的影响 我们都知道除铁外，C的含量对钢铁的机械性能起着主要作用，钢是含碳量为0.03%～2%的铁碳合金。 随含碳量升高，碳钢的硬度增加、韧性下降。同时含碳量对工艺性能也有很大影响。对切削加工性来说，一般认为中碳钢的塑性比较适中含碳量过高或过低，都会降低其切削加工性能。对可锻性而言，低碳钢比高碳钢好。 碳在F-C合金中存在的形态一种是游离态，另一种是化合态。不论碳以何种形态存在，当ωc%>5%时，合金力学性能都很差，工程上无实际价值。所以我们讨论的F-C合金的碳的质量分数至6,69%为止。① 例如55号钢，塑性、韧性较差，一般只能在正火或淬火后使用，用作要求较高的强度和耐磨性或弹性、动载荷及冲击负荷不大的零件。
