电学实验
1. 要用伏安法来测定一个阻值在25k Ω左右的电阻R x ，为了使侧量较为精确，备用的器材
（1）测量电路应选择_____________ (填电流表内接法或电流表外接法) （2）控制电路应采用____________（填限流电路或分压电路）
（3）电流表应选用_______(填代号)；电压表应选用___________(填代号)； （4）画出实验电路图：
2. 实验题：回答“测定金属的电阻率”实验的有关问题： (1)读出图11中所示金属丝的直径d ：_______ mm.
(2)随着农民生活水平的提高，纯净水已进入千家万户.不久前，某省对小城镇市场上的纯净水质量进行抽测，其检验方法与实验“测定金属的电阻率”相似.结果发现有九成纯净水的细菌超标、电导率不合格(电导率为电阻率的倒数).
①不合格的纯净水电导率 (填“偏大”或“偏小”). ②如图12所示，为了方便对纯净水电导率的检测，将采集的水样装入绝缘性能良好的
塑料圆柱形容器内，容器的两端用金属圆片电极封闭.请把检测电路连接完成.(要求测量尽可能准确，已知水的电导率远小于金属的电导率，滑动变阻器的阻值较小.) ③用电阻符号代替“水样”，根据检测实物电路完成电路图.
3. 为了测定一根长约60cm 的金属丝的电阻率，请回答下列问题： （1
（2）根据下列实验电路图连接实物图：
4. 在做《测定金属的电阻率》的实验中，若待测电阻丝的电阻约为5 Ω，要求测量结果尽量准确，备有以下器材： A.电池组(3 V 、内阻l Ω)
B.电流表(0～3 A ，内阻0.0125 Ω)
C.电流表(0～0.6 A ，内阻0.125 Ω)
D.电压表(0～3 V ，内阻4 k Ω)
E.电压表(0-15 V ，内阻15 k Ω)
F.滑动变阻器(0-20 Ω，允许最大电流l A)
G.滑动变阻器(0～2000 Ω，允许最大电流0.3 A) H.开关、导线
(1)上述器材中应选用的是____________ .(只填写字母代号) (2)某同学采用了右图所示的部分电路测量电阻，则测量值比真实值偏____________ (选填“大”或“小”).根据测量数据
得到的伏安特性曲线如图所示，图中MN 段向上弯曲的主要原
因是___________________.
5. （1）某同学用伏安法测电阻x R ．两测量电路图电流表分别为内接和外接，其他条件都
相同．若用甲图电路，两表读数分别为2.00 V 和0.30 A ；若用乙图电路，两表读数为1.51 V 和0.31 A ．为了使测出的电阻值误差较小，实验应选用图________所示电路．选用此电路的测量值比真实值________（偏大或偏小）．
（2）下图给出了测量x R 所用的全部器
材．请按照选好的电路用导线把所给器材连接起来，使之成为测量电路．注意两个电表要选用适当量程．
（3）这位同学用选好的电路进行测量，数据记录如下
x
1 ×100
6. 实验室现有下列器材： 电流表G （满偏电流300μA ，，内阻100Ω） 电流表A 1（量程为0.6A ，内阻约为0.1Ω） 电压表V 1（量程为2V ，内阻约为2000Ω） 电阴箱R 1（阻值范围0～9999Ω） 电阻箱R 2（阻值范围0～999.9Ω） 滑动变阻器R 3（最大阻值为100Ω） 滑动变阻器R 4（最大阻值为100k Ω） 电源E （电动势6V ，内阻约0.5Ω） 单刀单掷开关S ，导线若干。
①现需要将电流表G 改装成3V 的电压表，需要将电阻箱 的阻值调节为 Ω与电流表G 联。
②为了测量电压表V 1的内阻，要求有尽可能高的测量精度，并能测多组数据。请你从上述器材中选择必要的器材，设计一个测量实验电路，在虚线方框中画出电路原理图（电路原理图中要用题中相应的英文字母标注。若你需用到改装后的电压表，则改装后的电压表用V 表示）
③电压表V 1的内阻R V 的计算公式为R V = ，式中各符号的意义是 。 7. 为提高金属丝电阻的测量精确度，减少误差，实验中需要确定电流表的内接或外接。由于表的内阻不清楚，一位同学采用了试触法进行判断。具体做法是：按如图所示电路闭合电键后，用电压表的移动端（带箭头部分）接到a 点时，电压表示数为2.0V ，电流表示数为0.40A ；当电压表的移动端接到b 点时，电压表示数为3.0V ，电流表示数为
0.38A 。
①由以上数据可知，应该采用电流表的 接法。 ②可求得Rx 的阻值是 Ω(电源内阻不计)。
8. 用伏安法测定一个阻值约1k Ω的电阻，要求测量结果尽量准确. （1）下列器材中应选用的是＿＿＿＿＿＿＿＿.（用字母代号表示） A.电池组（6V ，内阻很小） B.电流表（0—10mA ，内阻10Ω） C.电流表（0—1mA ，内阻100Ω） D.电压表（0—3V ，内阻5k Ω） E.电压表（0—6V ，内阻10k Ω） F.滑动变阻器（0—20Ω，1A ） G.滑动变阻器（0—200Ω，0.3A ） H.开关、导线 （2
）在方框中画出实验电路图。
待测电阻Ｒｘ（阻值约200Ω，额定功率0.05Ｗ） 电压表Ｖ１（量程0～1Ｖ，内阻10ｋΩ） 电压表Ｖ２（量程0～10Ｖ，内阻100ｋΩ） 电流表A （量程0～50ｍA ，内阻30Ω）
电源Ｅ１（电动势3Ｖ，额定电流1A ，内阻不计） 电源Ｅ２（电动势12Ｖ，额定电流2A ，内阻不计） 滑动变阻器（电阻0～10Ω，额定电流2A ）
开关及导线若干
为使测量尽量准确，要求进行多次测量，并取平均值，请你在方框中画出实验电路原理图，其中，电源选用________，电压表选用________.
10. 有一个小灯泡上标有“4V 2W ”的字样，现在要用伏
安法测量这个灯泡的I-U 图线，现有下列器材供选用： A.电压表(0～5V ，内阻10K Ω) B.电压表(0～10V ，内阻20K Ω) C.电流表(0～0.3A ，内阻1Ω) D.电流表(0～0.6A ，内阻0.4Ω) E.滑动变阻器(10Ω，2A)
F.学生电源(直流6V ，还有开关.导线)
(1)实验中所用电压表应选___ ___，电流表应选用____ ____(用序号字母表示)
(2)为使实验误差尽量减小，要求从零开始多取几组数据，请在方框内画出满足实验要求的电路图。
(3)某同学通过实验得到的数据画出了该小灯泡的伏安特性曲线(如图所示)，若直接用电动势为3V.内阻为2.5Ω的电源给该小灯泡供电，则该小灯泡的实际功率是_____W 。
11. 从下列实验器材中选出适当的器材，设计实验电路来测量两个电压表的内阻，要求方法简捷，操作方便，可进行多次测量并有尽可能高的测量精度.
A.待测电压表V 1，量程0~3V ，内电阻约20k Ω—40k Ω
B.待测电压表V 2，量程0~6V ，内电阻约40k Ω—80k Ω
C.电阻箱R 1，阻值范围0—99999.9Ω
D.电阻箱R 2，阻值范围0—99.99Ω
E.滑动变阻器R 3，阻值范围0～250Ω，额定电流2.5A
F.滑动变阻器R 4，阻值0～20Ω，额定电流2A
G.电池组，电动势为6V ，内电阻为0.5Ω
H.单刀开关若干和导线若干 （1）请设计一个测量电路，并在下面的方框中画出电路图. （2）实验器材选择除A.B.G.H 外，电阻箱应选用： ，
滑动变阻器应选用：
（用器材前的字母表示）. （3）写出需要测量的物理量；给出R 1
V 和R 2
V 的表达式.
要求写出推导过程.
12. 某研究性学习小组为了制作一种传感器，需要选用一电器元件。图为该电器元件的伏安
特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：
①为提高实验结果的准确程度，电流表应选用 ；电压表应选用 ；滑动变阻器应选用 。（以上均填器材代号） ②为达到上述目的，请在虚线框内画出正确的实验电路原理图，并标明所用器材的代号。
③若发现实验测得的伏安特性曲线与图中曲线基本吻合，请说明该伏安特性曲线与小电珠的伏安特性曲线有何异同点？ 相同点： ， 不同点： 。
13. 检测一个标称值为5Ω的滑动变阻器。可供使用的器材如
下：
A.待测滑动变阻器R x ，全电阻约5Ω（电阻丝绕制紧密，匝数清晰可数）
B.电流表A 1，量程0.6A ，内阻约0.6Ω
C.电流表
A 2，量程3A ，内阻约0.12Ω D.电压表V 1，量程15V ，内阻约15K Ω E.电压表V 2，量程3V ，内阻约3K Ω F.滑动变阻器R ，全电阻约20Ω
G.直流电源E ，电动势3V ，内阻不计 H.游标卡尺 I.毫米刻度尺
J.电键S 导线若干
（1）用伏安法测定R x 的全电阻值，所选电流表___________(填“A 1”或“A 2”)，所选电压表为_________(填“V 1”或“V 2”)。
（2）画出测量电路的原理图，并根据所画原理图将下图中实物连接成测量电路。 电路原理图和对应的实物连接如图
（3）为了进一步测量待测量滑动变阻器电阻丝的电阻率，需要测量电阻丝的直径和总长度，在不破坏变阻器的前提下，请设计一个实验方案，写出所需器材及操作步骤，并给出直径和总长度的表达式。
14. 从下表中选出适当的实验器材，设计一电路来测量电流表A 1的内阻r 1,要求方法简捷，
（
（2）若选测量数据中的一组来计算，则所用的表达式________，式中各符号的意义是________________.
15. 一只量程为1V。内阻R V约900Ω
的电压表是由小量程电流表改装而成的，
现在要测量它的内阻并对该表进行校正。
实验室提供了以下可供选择的器材：
A. 待测电压表
B. 标准电压表（量程1V）
C. 滑动变阻器：最大阻值1000Ω，额定
电流1A
D. 滑动变阻器：最大阻值10Ω，额定电流1A
E. 电阻箱；最大阻值999.9Ω，阻值最小改变量
0.1Ω
F. 电阻箱：最大阻值99.9Ω，阻值最小改变量
0.1Ω
G. 电池组：电动势的3 V，内阻约1Ω
另外有导线和开关若干。
（1）（10分）为了用半偏法测量该电压表的内
阻，某同学设计了两种电路（图（1）中的甲和
乙），要使测量较精确，应选择图（1）中的______
电路。在器材的选择上，除了电池组、导线、开
关和待出电压表外，还应从提供的器材中选用_______________（用器材前的序号字母表示）用上述方法测出的电压表内阻的测量值R V_________（填大于、等于或小于）电压表内阻的真实值。
（2）（5分）在对该电压表进行校正时，该同学已经选择好了器材，如图（2）示。若要求对电压表的每一根刻度线都进行校正，请你将这些器材达线成出量电路，并在滑动变阻器上方标出所选器材的序号字母。
高中物理电学实验专题 知识点回顾 一、描绘小灯泡的伏安特性曲线： 二、电流表和电压表的改装： 三、测定电源电动势和内阻： 四、测定金属电阻和电阻率： 五、器材选择： 六、电路纠错： 七、示波器的使用： 八、用多用电表探索黑箱内的电学元件 九、传感器 知识点和考点 一、描绘小灯泡的伏安特性曲线 原理：欧姆定律IR U= 处理方法：内接和外接（都有误差） 例1、某研究性学习小组为了制作一种传感器，需要选用一电器元件。图Array 为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实 验室备有下列器材：
①为提高实验结果的准确程度，电流表应选用 ；电压表应选用 ；滑动变阻器应选用 。（以上均填器材代号） ②为达到上述目的，请在虚线框内画出正确的实验电路原理图，并标明所用器材的代号。 ③若发现实验测得的伏安特性曲线与图中曲线基本吻合，请说明该伏安特性曲线与小电珠的伏安特性曲线有何异同点？ 相同点： ， 不同点： 。 二、电压表和电流表 （1）电流表原理和主要参数 电流表G 是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的，且指什偏角θ与电流强度I 成正比，即θ＝kI ，故表的刻度是均匀的。电流表的主要参数有，表头内阻R g ：即电流表线圈的电阻；满偏电流I g ：即电流表允许通过的最大电流值，此时指针达到满偏；满偏电压U ：即指针满偏时，加在表头两端的电压，故U g ＝I g R g （2）半偏法测电流表内阻Rg ： 方法：合上S1，调整R 的阻值，使电转到满流表指针刻度 再合上开关S2，调整R ′的阻值（不可再改变R ），使电流表指针偏转到正好是满刻度的一半，可以认为Rg = R ′。 条件: 当 R 比R ′大很多 （3）电流表改装成电压表 方法：串联一个分压电阻 R ，如图所示，若量程扩大n 倍，即n ＝ g U U ，则根据分压原理，需串联的电阻值 g g g R R n R U U R )1(-== ，故量程扩大的倍数越高，串联的电阻值越大。
精品试卷 高中物理学习材料 （灿若寒星**整理制作） 淮北实验高中高三一轮复习电学实验(电阻测量) 专题训练 一、安培表内外接法、滑动变阻器分压限流接法及仪表的选择 例题1．用伏安法测待测电阻Rx的阻值，备有以下器材： （a）待测电阻Rx （约为5Ω） （b）电流表A（0.3A ，内阻约为2Ω） （c）电压表V（3V ，内阻约为1.5kΩ） （d）滑动变阻器R（10Ω） （e）电源（E=6V ，内阻不计） （f）电键，导线若干 请根据器材的规格和实验要求，请画出实验电路图 考查：限流式、分压式接法的选择，内外接法的选择 例题2．如图所示为用伏安法测量一个定值电阻阻值的实验所需的器材实物图，器材规格如下：（a）待测电阻Rx（约400Ω） （b）直流毫安表（量程0～10 mA，内阻50Ω） （c）直流电压表（量程0V～3V，内阻5kΩ） （d）直流电源（输出电压3V，内阻不计） （e）滑动变阻器（阻值范围0Ω～15Ω） （f）电键一个，导线若干条 请根据器材的规格和实验要求，请设计出实验电路，并完成实物连线： 考查：限流式、分压式接法的应用，内外接法的选择例题3．在描绘小灯泡伏安特性曲线的实验中，提供以下器材： （a）小灯泡（3.8V ，0.3A） （b）电流表A1（100mA ，内阻约为2Ω） （c）电流表A2（0.6A ，内阻约为0.3Ω） （d）电压表V1（5V ，内阻约为5kΩ） （e）电压表V2（15V ，内阻约为15kΩ） （f）滑动变阻器R1（10Ω） （g）滑动变阻器R2（2kΩ） （h）电源E2（电动势4V ，内阻约为0.4Ω） 请画出实验电路图 考查：限流式、分压式接法的应用，电表的选择 例题4．用伏安法测量某一电阻Rx阻值，已知Rx阻值约10Ω，现有实验器材如下： （a）电流表A1（量程0~0.2A，内阻0.2Ω） （b）电流表A2（量程0~60mA，内阻3Ω） （c）电压表V1（量程0~3V，内阻3kΩ） （d）电压表V2（量程0~15V，内阻15kΩ） （e）滑动变阻器R1（0~20 Ω，额定电流1A ） （f）蓄电池（电动势为6 V）、开关、导线. （1）为了较准确测量Rx阻值，电压表、电流表分别应选_______ 、_________ （2）画出实验电路图： 考查：限流式、分压式接法的应用，电表的选择 二、在伏安法测电阻的基础上进行变换，充分考查学生对伏安法的理解 思考：在用伏安法测电阻时，当题目中给定的电压表或电流表量程不符合要求怎么办？ （方法一）：已知电流的定值电阻可当电压表用、已知电压的定值电阻可当电流表用 （方法二）：用已知内阻的电流表当作电压表用，或用已知内阻的电压表当作电流表用，注意有时需要进一步的改装 例题5．现用伏安法测R x的阻值，备有以下器材： A：待测电阻R x（约为500Ω） B：电流表A1（量程0~6mA，内阻约为5Ω） C：电流表A2（量程0~3mA，内阻约为10Ω） D：电压表V（量程0~15V，内阻约为4kΩ） E：定值电阻R0（阻值为500Ω） F：滑动变阻器R（阻值为20Ω） J：电源E（电动势为2V，内阻不计） K：电键、导线若干
《电学实验专题复习一》教学设计 一、学情分析： 电学实验在中考的实验题中每年必考，值得老师和学生重视。而电学实验中比较典型的几个实验，如“电流与电压、电阻关系”“测小灯泡的电阻”测小灯泡功率”等之所以成为中考热点，是因为在题中几乎集中了初中电学的所有重点知识。尤其是“测小灯泡功率”实验，集中了串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电功率的计算，电源的合理选择、表格的设计等，综合性非常强。 分析近几年中考，高频考点通常有：测量小灯泡的电功率（或电阻）、探究电流与电阻（或电压）的关系等。 二、复习目标： （一）知识与技能 1.熟悉五个实验的共同点和不同点。 2.能够熟练电学实验的操作步骤以及注意事项，欧姆定律、电功率的计算。 3.能够理解滑动变阻器在不同的实验中改变电压的不同目的。（二）过程与方法 1.通过对比的方法复习第一个实验可以做到举一反三，灵活应变。 2.灵活使用控制变量法进行实验。 3.对五个实验反复的对比，学会对比并举一反三从而概括五个实验的异同点。
（三）情感、态度与价值观 对比的方法，学会举一反三，迁移到学习生活中去，体会物理并不难，体会到学习的快乐。 三、教学重点： 对比实验的异同点，并分析归纳概括。 教学难点： 充分理解滑动变阻器多次改变被测电阻两端电压的目的。 四、教学方法： 交流讨论法、启发讲授法、归纳总结法 五、复习教学过程： （一）导疑： 1. 请学生将下列电路元件连接成完整的电路（要求：当滑片P 向右移动时，电流表和电压表的示数都增大），并在方框内画出相应的电路图。 2.学生思考：利用上述电路可以进行哪些实验探究？如果将定值电阻换成小灯泡，还可以进行哪些实验探究？ 3.学生代表交流展示。
电学实验 1. 要用伏安法来测定一个阻值在25k Ω左右的电阻R x ，为了使侧量较为精确，备用的器材 （1）测量电路应选择_____________ (填电流表内接法或电流表外接法) （2）控制电路应采用____________（填限流电路或分压电路） （3）电流表应选用_______(填代号)；电压表应选用___________(填代号)； （4）画出实验电路图： 2. 实验题：回答“测定金属的电阻率”实验的有关问题： (1)读出图11中所示金属丝的直径d ：_______ mm. (2)随着农民生活水平的提高，纯净水已进入千家万户.不久前，某省对小城镇市场上的纯净水质量进行抽测，其检验方法与实验“测定金属的电阻率”相似.结果发现有九成纯净水的细菌超标、电导率不合格(电导率为电阻率的倒数). ①不合格的纯净水电导率 (填“偏大”或“偏小”). ②如图12所示，为了方便对纯净水电导率的检测，将采集的水样装入绝缘性能良好的 塑料圆柱形容器内，容器的两端用金属圆片电极封闭.请把检测电路连接完成.(要求测量尽可能准确，已知水的电导率远小于金属的电导率，滑动变阻器的阻值较小.) ③用电阻符号代替“水样”，根据检测实物电路完成电路图. 3. 为了测定一根长约60cm 的金属丝的电阻率，请回答下列问题： （1
（2）根据下列实验电路图连接实物图： 4. 在做《测定金属的电阻率》的实验中，若待测电阻丝的电阻约为5 Ω，要求测量结果尽量准确，备有以下器材： A.电池组(3 V 、内阻l Ω) B.电流表(0～3 A ，内阻0.0125 Ω) C.电流表(0～0.6 A ，内阻0.125 Ω) D.电压表(0～3 V ，内阻4 k Ω) E.电压表(0-15 V ，内阻15 k Ω) F.滑动变阻器(0-20 Ω，允许最大电流l A) G.滑动变阻器(0～2000 Ω，允许最大电流0.3 A) H.开关、导线 (1)上述器材中应选用的是____________ .(只填写字母代号) (2)某同学采用了右图所示的部分电路测量电阻，则测量值比真实值偏____________ (选填“大”或“小”).根据测量数据 得到的伏安特性曲线如图所示，图中MN 段向上弯曲的主要原 因是___________________. 5. （1）某同学用伏安法测电阻x R ．两测量电路图电流表分别为内接和外接，其他条件都 相同．若用甲图电路，两表读数分别为2.00 V 和0.30 A ；若用乙图电路，两表读数为1.51 V 和0.31 A ．为了使测出的电阻值误差较小，实验应选用图________所示电路．选用此电路的测量值比真实值________（偏大或偏小）． （2）下图给出了测量x R 所用的全部器 材．请按照选好的电路用导线把所给器材连接起来，使之成为测量电路．注意两个电表要选用适当量程． （3）这位同学用选好的电路进行测量，数据记录如下 x 1 ×100
电学实验 测定金属的电阻率 1.在“测定金属的电阻率”的实验中，所测金属丝的电阻大约为5，先用伏安法测出该金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。用米尺测出该金属丝的长度L，用螺旋测微器测量该金属丝直径时的刻度位置如图所示。 (1)从图中读出金属丝的直径为______________mm。 (2)实验时，取来两节新的干电池、开关、若干导线和下列器材： A．电压表0～3 V，内阻10 k B．电压表0～15 V，内阻50 k C．电流表0～0.6A，内阻0.05 D．电流表0～3 A，内阻0.01 E．滑动变阻器，0～10 F．滑动变阻器，0～100 ①要较准确地测出该金属丝的电阻值，电压表应选_______________，电流表应选______________，滑动变阻器选_____________(填序号)。 ②实验中，某同学的实物接线如图所示，请指出该实物接线中的两处明显错误。 错误l：_____________________________；
错误2：_____________________________。 2.为了测量某根金属丝的电阻率，根据电阻定律需要测量长为L的金属丝的直径D.电阻R。某同学进行如下几步进行测量： （1）直径测量：该同学把金属丝放于螺旋测微器两测量杆间，测量结果如图，由图可知，该金属丝的直径d= 。 （2）欧姆表粗测电阻，他先选择欧姆×10档，测量结果如图所示，为了使读数更精确些，还需进行的步骤是。 A.换为×1档，重新测量 B.换为×100档，重新测量 C.换为×1档，先欧姆调零再测量 D.换为×100档，先欧姆调零再测量 （3）伏安法测电阻，实验室提供的滑变阻值为0～20Ω，电流表0～0.6A（内阻约0.5Ω），电压表0～3V（内阻约5kΩ），为了测量电阻误差较小，且电路便于调节，下列备选电路中，应该选择。 3.在测定金属电阻率的实验中，某同学连接电路如图（a）所示．闭合开关后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：
电学实验训练题 1. 图示为简单欧姆表原理示意图，其中电流表的偏电流 R I=300μA,内阻R g=100 Ω，可变 电阻R的最大阻值为10 kΩ，电池的电动势E=1.5 V,内阻r=0.5 Ω，图中与接线柱A相连 的表笔颜色应是色，接正确使用方法测量电阻R x的阻值时，指针指在刻度盘的 正中央，则R x= kΩ.若该欧姆表使用一段时间后，电池电动势变小，内阻变大， 但此表仍能调零，按正确使用方法再测上述R x其测量结果与原结果相比较（填“变大”、“变小”或“不变”）。 2.某同学通过查找资料自己动手制作了一个电池。该同学想测量一下这个电池的电动势E 和内电阻r，但是从实验室只借到一个开关、一个电阻箱（最大阻值为9.999Ω，科当标准电阻用）一只电流表（量程R I=0.6A, 内阻0.1 g r=Ω）和若干导线 ①请根据测定电动势E内电阻r的要求，设计图4中器件的连接方式，画线把它们连接起来。 ②接通开关，逐次改变电阻箱的阻值R，读处与R对应的电流表的示数I,并作记录当电阻箱的阻值 2.6 R=Ω 时，其对应的电流表的示数如图5所示。处理实验数据时首先计算出每个电流值I 的倒数1 I ;再制作R- 1 I 坐 标图，如图6所示，图中已标注出了（ 1 ,R I ）的几个与测量对应的坐标点，请你将与图5实验数据对应的坐 标点也标注在图6中上。 ③在图6上把描绘出的坐标点练成图线 ④根据图6描绘出的图线可得出这个电池的电动势E= V,内电阻r=Ω。） 3. 某同学利用多用电表做了以下实验： （1）使用多用电表测电阻，他的主要实验步骤如下 ①把选择开关扳到“×100”的欧姆挡上； ②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上； ③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小； ④换用“×10”的欧姆档，随即记下欧姆数值； ⑤把表笔从测试笔插孔中拔出后，就把多用表放回桌上原处，实验完毕。
电学实验专题复习教学反思 一、主题与背景： 近年来，我校正在开展校本教研活动，旨在使教师从自身的教学实践中进行自我反思，从反思中促进教师个人教学理念的转变及教学行为的改进，不断提高教学的针对性及实效性，提高教学质量。下述课例的实践与反思，使我对毕业班的实验复习课如何上有了一些 新的认识。 二、实践与反思： 1、教学前的反思 由于电学实验题在中考中会占有一定的比例，同时电学实验中的故障判断、实验分析、实验设计对很多学生的学习都有一定的困难，所以在进行电学实验复习课的教学设计时， 我经过反复思考，决定围绕“测量定值电阻阻值”的这个典型电路图做文章，展开此电路常规实验回顾、常见电路故障问题解决、常有生活应用，以及利用此电路的探究实验设计的一 系列练习与讨论来培养学生的综合能力。 如果从总体上看，现在我仍然对这个教学设计很满意，因为它对每一种题型都进行了概括和总结，教给了学生真正的解题方法。如：解决电学故障的方法、探究物理问题的一 般方法、电学实验设计的一般方法以及此电路在生产和生活中应用的共同特征，还交给学生设计表格、数据处理、图象分析等综合能力。 2、教学中的反思 （1）在试讲时，我通过此电路让学生回顾它可以做哪些实验，然后通过问题串的 形式（滑动变阻器的作用、实验原理、实验结论等）让学生回顾实验过程，这样在引入部分 就用了大概10分钟左右的时间，致使到了下课所设计的教学内容还没有完成，使整节课偏 离了主题。课后教研组开展了教研活动，在区教研员指导下进行反思，认为这不是本节课的重点，并且学生刚学过，可以将学生回顾该为教师自己总结。在实践反思的基础上，在此环
节重新设计了新的教学方案，但操作起来觉得很困难，因为想用简洁的语句将重点内容从四 个实验中提炼出来还真是不容易，但通过大家的努力，我们提炼出这样两个问题：①从这四个实验中我们发现，滑动变阻器都扮演着非常重要的角色，帮助我们取得了多组实验数据。 ②同时从四个实验中我们还发现他们基本都是通过测量电流和电压值，然后用于解决不同的问题。从而很顺利过度到本节课的重点。 （2）因为先前知道学生的综合素质比较高，所以设计此电路的一个综合应用是“用 量热器测量液体的比热”，但在试教时，明显觉得学生的思维能力跟不上，因此在正式上课时，我对此应用进行了一定的铺垫，并让学生思考后交流讨论，从而较顺利完成了这部分内容。 （3）通过软件处理，我将此电路与日常生活中油量表装置、风力测定仪、压力测 量仪、恒温箱测温装置巧妙的结合在一起，使学生看起来很形象，教学中学生自己分析每个装置的工作原理，最后再由学生总结出此电路在应用中的共同特征：它们都是通过改变接入电路中电阻的大小来改变电路中电流或电压的大小，从而显示出对应物理量的变化。取得了不错的教学效果。 3、教学后的反思 从本节课的教学效果来看，这种设计是比较合理的，基本上达到了预先的设计要求，特别是在教案的设计方面、选题方面、学生的表现方面，观课老师均比较满意。下面就结合 课后评课情况谈一些个人体会： （1）本节课的选题和教学设计都比较新颖，知识密度及知识拓展虽然较大，但 切合学生的认知结构和能力基础，这样复习不仅可以避免老师的简单重复，还有助与提高学生的综合能力；另外，设计的内容还注意与生产生活相结合，这不仅可以增加学生学习物理的兴趣，而且还将培养学生良好的思维习惯。 （2）授课过程中，通过精心设计一些有思维的层次感及一定的认知坡度问题串， 让学生进行解释，并体会教师的用意，这样学生、老师交换角色，师生之间建立充分平等、 融洽的新颖关系，使学生的主体作用在课内得到充分体现。
电学实验(经典) 实验设计的基本思路 （一）电学实验中所用到的基本知识 电学实验中，电阻的测量（包括变形如电表内阻的测量）、测电源的电动势与内电阻是考查频率较高的实验。它们所用到的原理公式为： Ir U E I U R +== ,。 可见，对于电路中电压U 及电流I 的测量是实验的关键所在，但这两个量的直接测量和间接测量的方法却多种多样，在此往往也是高考试题的着力点之处。 1．电路设计原则：正确地选择仪器和设计电路的问题，解决时应掌握和遵循一些基本的原则，即“安全性”、“方便性”、“精确性”原则，兼顾“误差小”、“仪器少”、“耗电少”等各方面因素综合考虑，灵活运用。 （1）正确性：实验原理所依据的原理应当符合物理学的基本原理。 （2）安全性：实验方案的实施要安全可靠，实施过程中不应对仪器及人身造成危害。要注 意到各种电表均有量程、电阻均有最大允许电流和最大功率，电源也有最大允许电流，不能烧坏仪器。 （3）方便性：实验应当便于操作，便于读数，便于进行数据处理。 （4）精确性：在实验方案、仪器、仪器量程的选择上，应使实验误差尽可能的小。 2．电学实验仪器的选择： （1）选择电表：首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大偏转（一般要大于满偏度的1/3），以减少测读误差。 （2）选择滑动变阻器：注意流过滑动变阻器的电流不超过它的额定值，对大阻值的变阻器，如果是滑动头稍有移动，使电流、电压有很大变化的，不宜采用。 （3）应根据实验的基本要求来选择仪器，对于这种情况，只有熟悉实验原理，才能作出恰当的选择。总之，最优选择的原则是：方法误差尽可能小；间接测定值尽可能有较多的有效数字位数，直接测定值的测量使误差尽可能小，且不超过仪表的量程；实现较大范围的灵敏调节；在大功率装置（电路）中尽可能节省能量；在小功率电路里，在不超过用电器额定值的前提下，适当提高电流、电压值，以提高测试的准确度。
高桥初中九年级物理公开课：电学实验专题复习 学情分析： 电学实验在中考的实验题中每年必考，值得老师和学生非常重视。而电学实验中比较典型的几个实验，如“电流与电压、电阻关系”“测小灯泡的电阻”测小灯泡功率”等之所以成为中考热点，是因为在题中几乎集中了初中电学的所有重点知识。尤其是“测小灯泡功率”实验，集中了串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电功率的计算，电源的合理选择、表格的设计等，综合性非常强。 分析近几年中考，高频考点通常有：测量小灯泡的电功率（或电阻）、探究电流与电阻（或电压）的关系、电磁铁的磁性强弱的问题以及电磁感应现象等。 教学目标： 一．知识与技能 1．熟悉三个实验的共同点和不同点； 2.能够熟练电学实验的操作步骤以及注意事项，欧姆定律、电功率的计算 3.能够理解滑动变阻器在不同的实验中改变电压的不同目的。 二．过程与方法 " 1.通过对比的方法复习第一个实验可以做到举一反三，灵活应变。 2.灵活使用控制变量法进行实验 3.对三个实验反复的对比，学会对比并举一反三从而概括三个实验的异同点。 三．情感、态度与价值观 对比的方法，学会举一反三，迁移到学习生活中去，体会物理并不难，体会到学习的快乐。教学重点： 对比实验的异同点，并分析归纳概括。 教学难点： { 充分理解滑动变阻器多次改变被测电阻两端电压的目的。 教学方法： 交流讨论法、启发讲授法、归纳总结法 教学器材准备： 电子白板，PPT（电路图以及图像的对比）、磁性黑板（可动的模型实物图）、投影仪（探究性实验的数据分析） 复习教学过程： 一．复习引入： 今天这一节课我们对电学实验进行第二轮专题复习，这节课将通过对比的方法对三个实验加以回顾，（PPT展示）一个“探究性实验—探究：电流与电压、电阻关系”、另两个“测定性实验---测定值电阻及测小灯泡电功率的大小”，经在第一轮电学实验复习的基础上，经过第一轮复习后，我们再一次加以对比分析这三个实验。
电学实验探究题专题复习 复习指南 1、基本实验、仪器的选择和使用（电表量程的选择，Rp的选择） 2、电路故障的分析与排除 3、根据实验现象及数据总结规律，必须用准确精练的物理语言回答。 4、根据要求设计实验 实验一探究串、并联电路的电流规律 探究串、并联电路的电流规律在中考试题中通常从以下几个方面考查： 考查点1.电流表的使用、读数； 考查点2.实验基本操作，如拆接电路时，开关应处于状态（所有电学实验）； 考查点3.电路故障分析； 考查点4.实验数据分析及结论的归纳， 即 考查点5.实验的纠错及改进。如实物图接错了 例题1：在“探究串联电路中各点的电流有什么关系”时，小明设计实验步骤如下。 1、选用两个规格（选填“相同”或“不同”）灯泡L1、L2串联起来接到图1所示电路中， 2、闭合开关后发现两个灯泡均不亮，检查各个接线柱均连接良好，小明用一根导线连接AB两点时，两个灯泡仍不亮，连接BC两点时，L1发光，则故障是。 3、排除故障后，把电流表分别把图中A、B、C三点，测出个点的电流。 4、换上另外两个小灯泡，再次测量三点的电流。下表是两次测量的记录数据. 图1 分析和论证： （1）在拆接电路时，开关S必须处于________状态。 （2）结论：串联电路中。 （3）本次实验进行多次测量的目的是。 例题2：在探究并联电路电流规律的实验中，图2甲是实验电路图。 图2 （1）电流表应（选填“串联”或“并联”）在被测电路中；若要测量干路电流，则 电流表应接在图甲中的点。 （2）小刘在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是；在排除故障后，电流表的示数如图丙所示，则电流表的示数为A。 （3）下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据。由实验数据小亮得出 I A/A I B/A I C/A 0.2 0.2 0.4 （4）实验结论：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。 请指出小亮的探究过程的两点不妥之处：①；
电学实验专题 伏安法测电阻及其它特殊测量总结： 一个同学急需知道收音机上一个电阻元件的阻值，以便于更换，请你根据所学的知识帮他把测出这个未知电阻值。(要求：①画电路图②说出步骤（写明用什么仪器测什么物理量，用什么符号表示）③写出表达式) 手边有以下仪器： 1.电流表、电压表、滑动变阻器、电阻箱、一个阻值已知的电阻R0、电源（电压未知）、开关、导线,有哪些方法？需要选择哪些器材？ 2.电压表（2块）、一个阻值已知的电阻R0、电源（电压未知）、开关（1个）、导线（若干） 3.电流表（2块）、一个阻值已知的电阻R0、电源（电压未知）、开关（1个）、导线（若干） 4.电压表（1块）、一个阻值已知的电阻R0、电源（电压未知）、开关（2个）、导线（若干） 5.电流表（1块）、一个阻值已知的电阻R0、电源（电压未知）、开关（2个）、导线（若干） 6.电流表（1块）、滑动变阻器（1个）、电阻箱（1个）、电源（电压未知）、开关（2个）、导线（若干） 7.如果滑动变阻器电阻已知(没有已知电阻)，你怎样利用它，结合其它仪器测电阻？
伏安法测电阻（功率）中常见的电路故障总结: 1.电压表电流表的指针向没有刻度的方向偏转： 2.电压表电流表的指针偏转的角度很小： 3.电流表指针超过最大值： 4.刚连完最后一根线，灯就亮了且很亮，然后马上就熄灭了： 5.电压表示数增大时，电流表的示数减小（或说移动滑动变阻器使其连入的电阻减小时，电压表的示数也减小了）： 6.灯泡不亮，电流表电压表无示数： 7.灯泡不亮、电压表无示数、电流表有示数且较大： 8.灯泡不亮、电流表无示数、电压表有示数且接近于电源电压（或说电压 表指针有明显偏转）； 9.灯泡较亮，但电压表指针不动（无示数）： 10.灯泡较亮、电流表示数较大、移动滑动变阻器滑片电流表示数不改变：； 11.灯泡较暗、电流表示数较小、移动滑动变阻器滑片电流表示数不改变：； 12.无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压（达不到额定电压）： 13．无论怎样调节滑动变阻器，灯总是过亮（电压表的示数总超过灯泡的额定电压，不能完成测额定功率实验）： 电学实验主要考查内容总结: 1、实验原理、电路图的设计与连接； 2、器材选择、滑动变阻器的作用、故障分析； 3、实验操作方法、电表读数、表格设计； 4、实验数据的处理与分析； 5、实验结论；6.减小误差的方法、实验研究方法等。
高中物理复习专题电学实验知识点归纳 Document number：PBGCG-0857-BTDO-0089-PTT1998

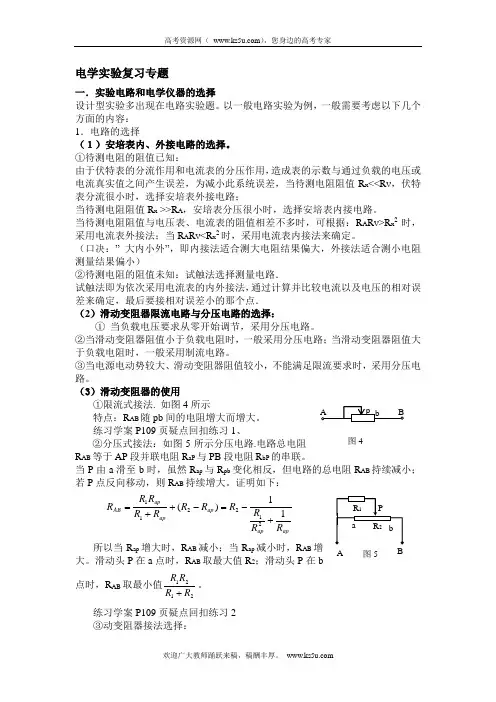

高中物理复习专题--电学实验知识点归纳 一、电路设计或器材选择原则 1、安全性：实验方案的实施要安全可靠，实施过程中不应对仪器及人身造成危害。要注意到各种电表均有量程、电阻均有最大允许电流和最大功率，电源也有最大允许电流，不能烧坏仪器。 2、准确性：在实验方案、仪器、仪器量程的选择上，应使实验误差尽可能的小。保证流过电流表的电流和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大偏转（一般要大于满偏度的1/3），以减少测读误差。 3、便于调节：实验应当便于操作，便于读数。 二、内、外接法的选择 1、外接法与外接法对比 2、内、外接法的确定方法： ①将待测电阻与表头内阻比较
R R V x x x A R R R >?? 为小电阻 外接法 R R V x x x A R R R ??＜ 为大电阻 内接法 ②试触法 触头P 分别接触A 、B 电压表示数变化大?电流表分压作用大?外接法 电流表示数变化大?电压表分流作用大?内接法 三、分压、限流接法的选择 1．两种接法及对比 限流接法 分压接法 电路图 电压调节范围 x x ER R x U E R ≤≤+ 0x U E ≤≤ 电路消耗总功率 x EI ()x ap E I I + 闭合K 前 滑动头在最右端 滑动头在最右端 2．选择方法及依据 ①从节能角度考虑，能用限流不用分压。 ②下列情况必须用分压接法 A ．调节（测量）要求从零开始，或要求大范围测量。

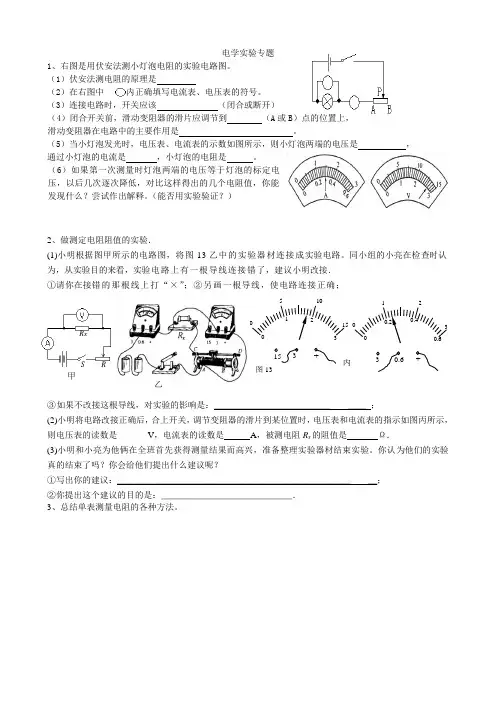

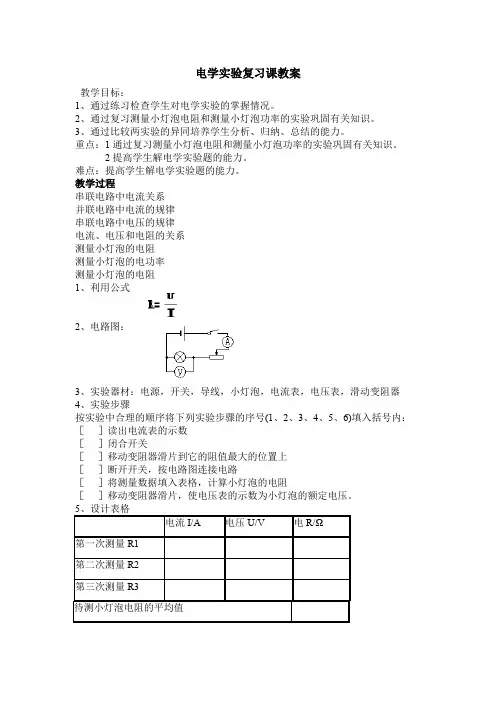

电学实验专题 1、右图是用伏安法测小灯泡电阻的实验电路图。 （1）伏安法测电阻的原理是 （2）在右图中 内正确填写电流表、电压表的符号。 （3）连接电路时，开关应该 （闭合或断开） （4）闭合开关前，滑动变阻器的滑片应调节到 （A 或B ）点的位置上， 滑动变阻器在电路中的主要作用是 。 （5）当小灯泡发光时，电压表、电流表的示数如图所示，则小灯泡两端的电压是 ， 通过小灯泡的电流是 ，小灯泡的电阻是 。 （6）如果第一次测量时灯泡两端的电压等于灯泡的标定电 压，以后几次逐次降低，对比这样得出的几个电阻值，你能 发现什么？尝试作出解释。（能否用实验验证？） 2、做测定电阻阻值的实验． (1)小明根据图甲所示的电路图，将图13乙中的实验器材连接成实验电路。同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接． ①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确； ③如果不改接这根导线，对实验的影响是：＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿ ； (2)小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图丙所示，则电压表的读数是_______V ，电流表的读数是 A ，被测电阻R x 的阻值是 Ω． (3)小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验。你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？ ①写出你的建议：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿； ②你提出这个建议的目的是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿． 4、同学们要测量电阻Rx 的阻值(其阻值约几百欧)，实验室能提供的器材有：干电池两节、电流表、电压表、滑动变阻器(“100 、2A ”)、开关各一只、导线若干。 (1) 某同学设计的实验电路如图所示，并要用此电路测量待测电阻Rx 的阻值，你认为这个方法是否可行?简述你的观点。 实验步骤 电路图 表达式：Rx= (2) 如果上述方法可行，画出电路图，并写出主要实验步骤和Rx 表达式．如果上述方法不可行，请你利 R X R S 甲 乙 0 1 5 0.6 2 3 0.4 丙
