TD-LTE系统远距离同频干扰能解决吗？
传统的同频干扰可以通过优化频点配置、干扰白噪化、功率控制、干扰协调、波束赋型等方式来对抗。对于时分双工模式（TDD）系统，（学习更多LTE知识，请关注红松微信公众号“hongsongchina”）要求基站保持严格的时间同步。不同基站之间的时间同步包括帧头同步和上下行转换同步。同时，由于TDD系统的上行和下行传输共享同样的频率，TDD系统中除存在传统的小区间的干扰外，还存在远端基站的下行信号干扰目标小区上行信号的情形。TDD系统的远距离同频干扰发生在相距很远的基站间。随着传播距离的增加，远端发射源的信号经过传播延迟到达近端同频的目标基站后，可能会进入目标基站的其他传输时隙，从而影响近端目标系统的正常工作，如图所示。由于基站的发射功率远大于终端的发射功率，因此远距离同频干扰主要表现为远端小区下行信号干扰近端目标基站的上行接收。
前面我们已经可以定位出TD-LTE系统远距离同频干扰源，TD-LTE的帧结构设计，使得系统可以通过有效的辅以基站间信息交互，（学习更多LTE知识，请关注红松微信公众号“hongsongchina”）实现相关小区自动配置，使得系统可以通过有效的判断和基站间信息交互的方式，利用TD-LTE系统的协议特点使相关小区实现自动配置，以消除远距离同频干扰或减轻远距离同频干扰带来的影响。
根据配置方式的不同，列举几种不同的TD-LTE系统远距离同频干扰解决方案。
方法一：PRACH自适应
当确定了受扰基站是受到远距离同频干扰后，受扰基站PRACH自动改为非Format 4格式，避免随机接入受扰，使得上行性能损失较小。
距离同频干扰多发地区，也可以固定在非UpPTS时隙传输上行PRACH信号（非Format 4格式），将可能受扰基站的PRACH移到不会受到干扰的其他上行时隙（例如第2个上行时隙），以避免远距离同频干扰的发生。即便是PRACH配置在UpPTS，采用Format 4，也可以配置成与P-SCH在频域错开，避免远端基站主辅同步信道造成的干扰。
方法二：特殊时隙自动配置
通过缩短DwPTS数据部分可以增大GP时长，从而加大远距离同频干扰的保护距离。在保护距离内，不会产生远距离同频干扰，但是下行吞吐量有一定损失。具体实施包括施扰基站和受扰基站的自动配置。
（1）施扰基站：对于GP较短的配置，如DwPTS∶GP∶UpPTS=10∶2∶2，可以改成3∶9∶2或其他GP较大的配置。学习更多LTE知识，请关注红松微信公众号“hongsongchina”。如果不能更改特殊时隙配比，可根据干扰情况将其特殊时隙DwPTS后面的数据部分，自右向左闭锁某些OFDM符号（不分配给用户，不发送RS），从而消除可能产生的远距离同频干扰，精细地调整避免远距离同频干扰的能力。
（2）受扰基站：在远距离干扰易发生地区，特殊时隙自动调成3∶9∶2或其他GP较大配置，以避免远距离同频干扰的影响。若不能更改特殊时隙配比，可针对受扰基站采用上行传输算法优化和PRACH自适应解决。
方法三：网规网优措施
尽量限制站高，采用较大下倾角（5度以上），施扰基站的信号无法有效地向远距离空间传播，受扰基站无法有效接收到远距离信号，可以一定程度上降低甚至消除干扰。如果系统支持电调天线，可采用自动调整方式：TD-LTE系统由受扰基站定位出施扰基站后，如果通过X2接口信息交互确认为施扰基站下倾角设置的问题，可通过X2接口通知施扰基站自动调整下倾角，加大施扰基站的下倾角角度。同时，受扰基站的（学习更多LTE知识，请关注红松微信公众号“hongsongchina”）下倾角，如果设置过小，可调整变大，以消除远距离同频干扰。下倾角自动调整以消除远距离同频干扰的方法，不仅适用于TD-LTE系统，同样适用于其他TDD系统，但可能影响单个小区的边缘覆盖。
方法四：上行传输算法
上行受扰时，基于Sounding的上行自适应编码调制、功率控制和上行资源调度，分配资源时避开受扰部分或采用自适应编码调制技术，使调制编码参数能够适应信道的变化，采用低阶调制和低码率，保证传输的可靠性，并将自适应编码同HARQ相结合，改善系统性能；分组功控可以在系统平均发射功率较低的情况下提高频谱效率，资源调度频带预分配可以在保证系统性能的情况下，提高用户速率，缓解干扰带来的性能损失。
由于TDD系统的远距离同频干扰发生在相距很远的基站间，在“低空大气波导”效应下，远端基站的下行信号可以实现超视距传输到达近端，（学习更多LTE知识，请关注红松微信公众号“hongsongchina”）从而导致干扰近端基站上行接收。TD-LTE系统对抗远距离同频干扰的协议支持包括：特殊时隙配比，PRACH配置，上行AMC，上行频选调度等。根据干扰距离的不同，TD- LTE系统准确定位干扰源后，采用不同的特殊时隙配比和PRACH配置，可以基本解决远距离同频干扰。网优、网规方法和基于Sounding的上行AMC 和上行频选调度
也可以用于干扰对抗。
学习更多LTE知识，请关注红松微信公众号“hongsongchina”,或扫描如下二维码。
TD-LTE系统远距离同频干扰能解决吗？ 传统的同频干扰可以通过优化频点配置、干扰白噪化、功率控制、干扰协调、波束赋型等方式来对抗。对于时分双工模式（TDD）系统，（学习更多LTE知识，请关注红松微信公众号“hongsongchina”）要求基站保持严格的时间同步。不同基站之间的时间同步包括帧头同步和上下行转换同步。同时，由于TDD系统的上行和下行传输共享同样的频率，TDD系统中除存在传统的小区间的干扰外，还存在远端基站的下行信号干扰目标小区上行信号的情形。TDD系统的远距离同频干扰发生在相距很远的基站间。随着传播距离的增加，远端发射源的信号经过传播延迟到达近端同频的目标基站后，可能会进入目标基站的其他传输时隙，从而影响近端目标系统的正常工作，如图所示。由于基站的发射功率远大于终端的发射功率，因此远距离同频干扰主要表现为远端小区下行信号干扰近端目标基站的上行接收。
前面我们已经可以定位出TD-LTE系统远距离同频干扰源，TD-LTE的帧结构设计，使得系统可以通过有效的辅以基站间信息交互，（学习更多LTE知识，请关注红松微信公众号“hongsongchina”）实现相关小区自动配置，使得系统可以通过有效的判断和基站间信息交互的方式，利用TD-LTE系统的协议特点使相关小区实现自动配置，以消除远距离同频干扰或减轻远距离同频干扰带来的影响。 根据配置方式的不同，列举几种不同的TD-LTE系统远距离同频干扰解决方案。 方法一：PRACH自适应 当确定了受扰基站是受到远距离同频干扰后，受扰基站PRACH自动改为非Format 4格式，避免随机接入受扰，使得上行性能损失较小。 距离同频干扰多发地区，也可以固定在非UpPTS时隙传输上行PRACH信号（非Format 4格式），将可能受扰基站的PRACH移到不会受到干扰的其他上行时隙（例如第2个上行时隙），以避免远距离同频干扰的发生。即便是PRACH配置在UpPTS，采用Format 4，也可以配置成与P-SCH在频域错开，避免远端基站主辅同步信道造成的干扰。 方法二：特殊时隙自动配置 通过缩短DwPTS数据部分可以增大GP时长，从而加大远距离同频干扰的保护距离。在保护距离内，不会产生远距离同频干扰，但是下行吞吐量有一定损失。具体实施包括施扰基站和受扰基站的自动配置。
TD-LTE干扰分析、排查及解决措施(1001)--经典
江西TD-LTE干扰分析进展及排除思路 目录 一、背景 (3) 二、TDD-LTE系统间干扰情况 (3) 三、干扰分类 (5) 3.1阻塞干扰 (5) 3.2杂散干扰 (9) 3.3GSM900二次谐波/互调干扰 (12) 3.4系统自身器件干扰 (14) 3.5外部干扰 (16) 四、排查方法 (17) 4.1资源准备 (17) 4.2数据采集 (18) 4.3制作RB干扰曲线分布图 (18) 4.4现场排查方法 (19) 五、江西LTE现网情况 (20) 5.1各地市干扰统计情况 (20) 5.2各地市干扰分布情况 (20) 六、新余现场干扰排查整治 (22) 6.1干扰样本站点信息 (23) 6.2样本站点案例 (24) 七、九江FDD干扰专题 (37) 7.1九江现网情况 (37) 7.2干扰样本点信息 (38) 7.3受干扰站点与电信FDD站点分布情况 (39) 7.4九江彭泽县FDD干扰排查 (39) 7.5抽样排查处理 (40) 7.6电信FDD干扰解决建议 (46) 八、后续计划 (46)
一、背景 ●使用频率：工信部批准电信和联通混合组网试点开展，随着1875~1880MHz保护带推移至1880~1885MHz，不排除电信不加滤波器提前使用1880频段； ●设备能力：我司早期采购设备抗阻塞能力不满足559号文要求导致TDS升级TDD的部分双模站点现网使用存在阻塞干扰； ●工程施工：现场施工问题导致各制式/系统间隔离度不够带来的干扰。 二、TDD-LTE系统间干扰情况 TD-LTE频 段容易受到的干扰
针对制导导弹的支援干扰 之前，我们已经对使用机载自卫干扰系统对制导导弹干扰的动态进行了分析。现在我们来详细分析一下，对这些威胁进行远距离支援干扰的机理。 图1 干扰机需要对制导雷达、弹载接收机和（或）制导数据链进行干扰如图1所示，在作战场景中有三个目标需要进行干扰：跟踪雷达、弹载接收机和制导数据链，这中间的任何一个环节都可能受到干扰。针对这三种情况，我们来分析每种情况下的干信比公式和烧穿距离公式。与之前的干扰讨论一样，干扰公式是相同的。但由于雷达和导弹对干扰机和目标的距离不同，所以这些公式比自卫干扰情况下的公式要复杂。接收天线增益通常也不同。 对跟踪雷达进行干扰 图2展示了对跟踪雷达和弹载接收机进行干扰的位置关系示意图。 图2 干扰机只对制导雷达进行干扰 对跟踪雷达进行干扰的干信比的公式为： =-++-+--J S ERPJ ERPS GS GM RRT RRJ /7140log()20log()10logRCS 式中：J/S为干信比，单位为dB；
ERPJ 为干扰机（对雷达）的有效辐射功率，单位为dBm ； ERPS 为雷达的有效辐射功率，单位为dBm ； GS 为雷达天线的旁瓣增益，单位为dB ； GM 为雷达天线在主波束瞄准线上的增益，单位为dB ； RRT 为雷达到目标的距离，单位为km ； RRJ 为雷达到干扰机的距离，单位是km ； RCS 是目标的雷达散射截面积，单位为m 2 如果我们将干信比设置为能够保护目标的最小值，并求解从雷达到目标之间的距离，可以得到： min 40log()7120log()10logRCS J/S RRT ERPS ERPJ GS GM RRJ =---++++ 当干信比取最小值时，雷达到目标之间的烧穿距离（RBT ）公式为： ()()log of 40log /40RBT Anti value RRT ??=?? 对弹载接收机进行干扰 干信比公式为： ()/7120log() 20log 20log()10logRCSB J S ERPJM ERPS GMS GMM RRT RTM RMJ =-++-++-- 式中：J/S 为干信比，单位为dB ； ERPJM 为干扰机（对导弹）的有效辐射功率，单位为dBm ； ERPS 为雷达的有效辐射功率，单位为dBm ； GMS 为导弹天线的旁瓣增益，单位为dB ； GMM 为导弹天线在主波束瞄准线上的增益，单位为dB ； RRT 为雷达到目标的距离，单位为km ； RMJ 为导弹到干扰机的距离，单位是km ； RCSB 是目标的双基雷达散射截面积，单位为m 2 向导弹发送制导指令的烧穿距离为： () ()min 20log()7120log 20log()20log 10logRCSB J/S RRT ERPS ERPJM GMS GMM RTM RMJ RRJ =---+-++++ 当干信比取最小值时，雷达到目标之间的烧穿距离（RBT ）公式为： ()()log of 20log /20RBT Anti value RRT ??=?? 对制导数据链进行干扰 细心观察，您会发现这些公式与之前使用自卫电子干扰系统对制导数据链干扰给出的公式是相同的。但之前，干扰设备安装在目标上，而现在的情况是干扰机与目标是分离的，如图3所示。可以认为干扰机现在处于数据链接收器的旁瓣。然而，由于导弹机动性较强，通常为了确保在各个方向接收能力相同，数据链接收器的天线非常宽。因此，我们可以合理地假设天线增益不会改变。
江西TD-LTE干扰分析进展及排除思路 目录 一、背景 (2) 二、TDD-LTE系统间干扰情况 (2) 三、干扰分类 (3) 3.1阻塞干扰 (3) 3.2杂散干扰 (5) 3.3GSM900二次谐波/互调干扰 (6) 3.4系统自身器件干扰 (8) 3.5外部干扰 (9) 四、排查方法 (9) 4.1资源准备 (9) 4.2数据采集 (10) 4.3制作RB干扰曲线分布图 (10) 4.4现场排查方法 (10) 五、江西LTE现网情况 (11) 5.1各地市干扰统计情况 (11) 5.2各地市干扰分布情况 (11) 六、新余现场干扰排查整治 (13) 6.1干扰样本站点信息 (14) 6.2样本站点案例 (14) 七、九江FDD干扰专题 (24) 7.1九江现网情况 (24) 7.2干扰样本点信息 (25) 7.3受干扰站点与电信FDD站点分布情况 (26) 7.4九江彭泽县FDD干扰排查 (26) 7.5抽样排查处理 (27) 7.6电信FDD干扰解决建议 (32) 八、后续计划 (33)
一、背景 ●使用频率：工信部批准电信和联通混合组网试点开展，随着1875~1880MHz保护带 推移至1880~1885MHz，不排除电信不加滤波器提前使用1880频段； ●设备能力：我司早期采购设备抗阻塞能力不满足559号文要求导致TDS升级TDD的 部分双模站点现网使用存在阻塞干扰； ●工程施工：现场施工问题导致各制式/系统间隔离度不够带来的干扰。 二、TDD-LTE系统间干扰情况
上行干扰影响 干扰对TD-LTE上行性能影响如下表： 三、干扰分类 根据射频特性和频谱关系分析出F 频段TD-LTE 基站会受到电信与联通FDD-LTE、DCS1800、GSM900 和PHS基站的干扰，按照干扰类型又分为阻塞干扰、杂散干扰、谐波/互调干扰等。 注：F 频段TD-LTE 终端也会对DCS1800 终端造成干扰。经分析由于DCS 终端抗阻塞能力较强且终端间相对位置随机性较大，因此干扰强度不高。 3.1 阻塞干扰（注：全频段干扰） 由于TD-LTE 基站接收滤波器的非理想性，在接收有用信号的同时，还将接收到来自邻频的1800-1880MHz 频段基站的发射信号，造成TD-LTE 基站接收机灵敏度损失，严重时甚至将无法工作，称为阻塞干扰。 DCS1800、友商FDD-LTE均工作在以上频段中，可能F 频段TD-LTE 基站的抗阻塞能力不足时，将产生严重的阻塞干扰。 (注： 阻塞干扰：问题出在我们接收机滤波器性能不好，没有滤除掉带外强干扰信号，导致接收机性能下降，出现阻塞干扰 杂散干扰：问题出在对方发射机滤波器性能上，干扰信号落到我们接收机频带内，造成杂散干扰) 阻塞干扰示意图
大气波导效应与解决方案
1 前言 对于时分双工模式（TDD）系统，要求基站保持严格的时间同步。不同基站之间的时间同步包括帧头同步和上下行转换同步。传统的同频干扰可以通过优化频点配置、干扰白噪化、功率控制、干扰协调、波束赋型等方式来对抗。同时，由于TDD系统的上行和下行传输共享同样的频率，TDD系统中除存在传统的小区间的干扰外，还存在远端基站的下行信号干扰目标小区上行信号的情形。 TDD系统的远距离同频干扰发生在相距很远的基站间。随着传播距离的增加，远端发射源的信号经过传播延迟到达近端同频的目标基站后，可能会进入目标基站的其他传输时隙，从而影响近端目标系统的正常工作，如图1所示。由于基站的发射功率远大于终端的发射功率，因此远距离同频干扰主要表现为远端小区下行信号干扰近端目标基站的上行接收。 2 成因分析 产生远距离同频干扰，必然是发生了超过保护间隔以上的超远距离传输。商用的TDD系统，如SCDMA（大灵通）和TD-SCDMA均已证实远距离同频干扰的存在性。远距离同频干扰的发生与信号传输环境和基站高度等有关。 2.1 主要因素 在“低空大气波导”效应下，电磁波好像在波导中传播一样，传播损耗很小（近似于自由空间传播），可以绕过地平面，实现超视距传输。当远处基站达到一定的基站高度级别时，在存在“低空大气波导”现象的情况下，远处基站的大功率
下行信号可以产生远距离传输到达近处基站。由于远距离传输时间超过TDD系统的上下行保护间隔，远处基站的下行信号在近处基站的接收时隙被近处基站收到，从而干扰了近处基站的上行接收，产生TDD系统的远距离同频干扰。 大气波导是一种特殊天气下形成的大气对电磁波折射效应，各地分布不同：南海地区春秋冬季出现较多；东部沿海夏秋季出现较多；西北地区春秋冬季出现较多。我国东南部波导出现傍晚多于早上，西北地区则是早上多于晚上。 2.2 辅助因素 基站的发射天线与接收天线高度要求高于周围的建筑物，否则信号很容易被建筑物阻挡。当天线高度足够高时，远端基站下行信号在“抵抗大气波导”效应下可能会发生超远传输，干扰近端的上行信号。 由于基站发射功率高，终端发射功率低，因此只有基站发射的下行信号，才有可能经过远距离传输后，干扰近端上行。由于终端发射功率较低，经过远距离传输后，不会对近端基站上行信号产生干扰。经过远距离传输后，远处基站发射功率对近端基站的下行干扰也可以忽略。 3 TDD商用系统干扰实例及解决方案参考 商用的SCDMA系统和TD-SCDMA系统针对远距离同频干扰采取了相应的对抗措施，对TD-LTE系统对抗干扰具有参考意义。
抗干扰措施的基本原则是：抑制干扰源，切断干扰传播路径，提高敏感器件的抗干扰性能。 1、抑制干扰源 抑制干扰源就是尽可能的减小干扰源的du/dt，di/dt。这是抗干扰设计中最优先考虑和最重要的原则，常常会起到事半功倍的效果。减小干扰源的du/dt主要是通过在干扰源两端并联电容来实现。减小干扰源的di/dt则是在干扰源回路串联电感或电阻以及增加续流二极管来实现。 抑制干扰源的常用措施如下： （1）继电器线圈增加续流二极管，消除断开线圈时产生的反电动势干扰。仅加续流二极管会使继电器的断开时间滞后，增加稳压二极管后继电器在单位时间内可动作更多的次数。 （2）在继电器接点两端并接火花抑制电路（一般是RC串联电路，电阻一般选几K到几十K，电容选0.01uF），减小电火花影响。 （3）给电机加滤波电路，注意电容、电感引线要尽量短。 （4）电路板上每个IC要并接一个0.01μF～0.1μF高频电容，以减小IC对电源的影响。注意高频电容的布线，连线应靠近电源端并尽量粗短，否则，等于增大了电容的等效串联电阻，会影响滤波效果。 （5）布线时避免90度折线，减少高频噪声发射。 （6）可控硅两端并接RC抑制电路，减小可控硅产生的噪声（这个噪声严重时可能会把可控硅击穿的）。 2、切断干扰传播路径的常用措施 （1）充分考虑电源对单片机的影响。电源做得好，整个电路的抗干扰就解决了一大半。许多单片机对电源噪声很敏感,要给单片机电源加滤波电路或稳压器，以减小电源噪声对单片机的干扰。比如，可以利用磁珠和电容组成π形滤波电路，当然条件要求不高时也可用100Ω电阻代替磁珠。 （2）如果单片机的I/O口用来控制电机等噪声器件，在I/O口与噪声源之间应加隔离（增加π形滤波电路）。控制电机等噪声器件，在I/O口与噪声源之间应加隔离（增加π形滤波电路）。 （3）注意晶振布线。晶振与单片机引脚尽量靠近，用地线把时钟区隔离起来，晶振外壳接地并固定。此措施可解决许多疑难问题。 （4）电路板合理分区，如强、弱信号，数字、模拟信号。尽可能把干扰源（如电机，继电器）与敏感元件（如单片机）远离。 （5）用地线把数字区与模拟区隔离，数字地与模拟地要分离，最后在一点接于电源地。A/D、D/A芯片布线也以此为原则，厂家分配A/D、D/A芯片引脚排列时已考虑此要求。（6）单片机和大功率器件的地线要单独接地，以减小相互干扰。大功率器件尽可能放在电路板边缘。 （7）在单片机I/O口，电源线，电路板连接线等关键地方使用抗干扰元件如磁珠、磁环、电源滤波器，屏蔽罩，可显著提高电路的抗干扰性能。

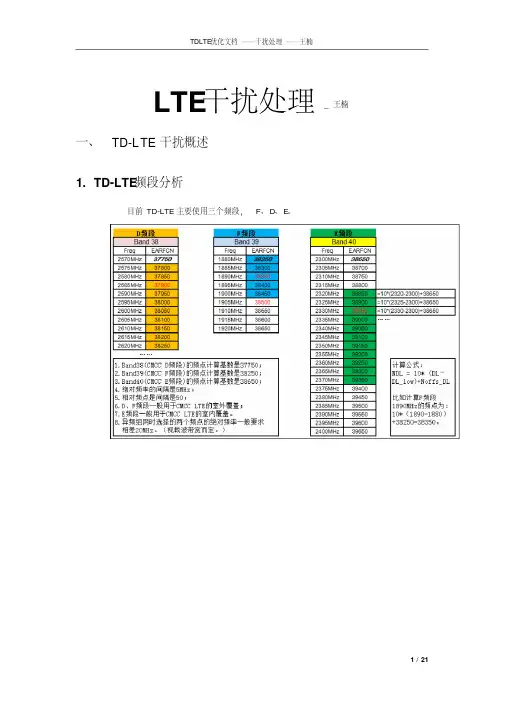

LTE干扰处理_ 王楠 一、TD-L TE干扰概述 1.TD-LTE频段分析 目前TD-LTE主要使用三个频段，F、D、E。
