《路由与交换技术》实验报告
学院（部）吉首大学张家界学院理工农学部专业、年级09级计算机科学与技术
姓名
学号2009071006
指导教师
时间2011年12月19日
目录
一、实验要求 (1)
二、实验分析 (2)
1．网络拓扑结构图 (2)
2．IP地址规划表 (2)
3．技术分析 (3)
三、实验步骤 (4)
1．网络设备基本配置 (4)
2．网络接口IP地址配置 (5)
3．路由配置 (6)
四、实验总结 (10)
五、参考文献 (12)
1．公司现有4个部门：技术部（10）、销售部（60）、财务部（4）售后服务部（25），并包含一个服务器组（6台服务器），分别位于两个相距400米的建筑物内；
2．公司内部采用192.168.1.0/24的私有IP地址，需要根据部门划分VLAN，并进行IP地址的子网划分；
3．为简化以后的网络维护，需要在每个设备上配置远程登录功能；
4．为了方便管理企业中其他计算机的IP地址，需要配置DHCP服务，使计算机能自动获取IP地址；
5．为了防止网络中可能出现的链路回路问题，需要开启交换机的链路冗余功能；
6．在传输链路的主干上配置端口聚合，提高干道的传输速率；
7．在企业网中，使用静态路由保证全网联通；
8．企业网与Internet间采用NPAT的方式实现互联，公有IP为59.78.21.211；
9．为了网络安全，设置ACL以控制财务部只能被销售部访问，技术部和售后服务部不能访问财务部数据，所有部门都能访问Internet。
1．网络拓扑结构图
2．IP地址规划表
IP地址规划表(192.168.1.0/24，公网IP:59.51.78.211/24)
设备名接口名IP地址子网掩码备注
核心交换机VLAN10192.168.1.0255.255.255.192销售部60 VLAN20192.168.1.64255.255.255.224售后服务部25 VLAN30192.168.1.96255.255.255.240技术部10 VLAN40192.168.1.112255.255.255.240服务器组6 VLAN50192.168.1.128255.255.255.248财务部4
边界路由器子网192.168.1.136255.255.255.252直联网络2 VLAN1192.168.1.192255.255.255.192管理VLAN
S3560VLAN1192.168.1.193255.255.255.192
S2950(1)VLAN1192.168.1.194255.255.255.192192.168.1.193
S2950(2)VLAN1192.168.1.195255.255.255.192192.168.1.193
S2950(3)VLAN1192.168.1.196255.255.255.192192.168.1.193
S3560VLAN10192.168.1.1255.255.255.192是VLAN10网关S3560VLAN20192.168.1.65255.255.255.224是VLAN20网关S3560VLAN30192.168.1.97255.255.255.240是VLAN30网关S3560VLAN40192.168.1.113255.255.255.240是VLAN40网关S3560VLAN50192.168.1.129255.255.255.248是VLAN50网关
S3560VLAN60192.168.1.137255.255.255.252
边界路由器FA0/0192.168.1.138255.255.255.252
边界路由器FA0/159.51.78.211255.255.255.0
Internet主机FastEthernet59.51.78.212255.255.255.059.51.78.211
3．技术分析
根据公司的要求从实验拓扑结构图中，可以看到用三台接入层交换机分别连接企业内的四个部门和一个服务器组。其中交换机S2950（2）连接技术部和财务部；S2950（3）连接售后服务部和销售部；S2950（1）连接服务器组。再三个交换机统一连接到核心交换机Multilayer switch0上形成企业内部局域网。再通过边界路由器Router0与国际互联网Internet连通。实习企业与国际互联网连通。通过静态路由实习全网连通。
在设备配置中，对交换机进行了VLAN的划分，配置了静态路由和动态路由（ospf），对路由器进行了NAT地址转换配置，在核心交换机上配置了ACL访问控制表以及生成树协议，在交换机上设置了远程访问控制。
三、实验步骤
1．网络设备基本配置
1.1交换机配置
1）S2950（2）配置
把接口1-10设置为vlan30,接口11-20设置为vlan50
Switch>en
Switch#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Switch(config)#vlan30
Switch(config-vlan)#exit
Switch(config)#int range fa0/1-10
Switch(config-if-range)#sw acc vlan30
Switch(config-if-range)#exit
Switch(config)#vlan50
Switch(config-vlan)#exit
Switch(config)#int range fa0/11-20
Switch(config-if-range)#sw acc vlan50
Switch(config-if-range)#exit
Switch(config)#int fa0/24
Switch(config-if)#sw mode trunk
Switch(config-if)#end
检测设置：
witch#show vlan
2)S2950(3)配置
把接口1-10设置为vlan20,接口11-20设置为vlan10
Switch>en
Switch#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Switch(config)#vlan20
Switch(config-vlan)#exit
Switch(config)#int range fa0/1-10
Switch(config-if-range)#sw acc vlan20
Switch(config-if-range)#exit
Switch(config)#vlan10
Switch(config-vlan)#exit
Switch(config)#int range fa0/11-20
Switch(config-if-range)#sw acc vlan10
Switch(config-if-range)#exit
Switch(config)#int fa0/24
Switch(config-if)#sw mode trunk
Switch(config-if)#end
检测设置：
witch#show vlan
3)S2950(1)配置
Switch>en
Switch#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Switch(config)#vlan40
Switch(config-vlan)#exit
Switch(config)#int rang fa0/1-20
Switch(config-if-range)#sw acc vlan40
Switch(config-if-range)#exit
Switch(config)#int fa0/24
Switch(config-if)#sw mode trunk
检测设置
Switch#show vlan
4）核心交换机配置
1）把fa0/1划分为VLAN60
Switch>en
Switch#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Switch(config)#vlan60
Switch(config-vlan)#exit
Switch(config)#int fa0/1
Switch(config-if)#sw acc vlan60
Switch(config-if)#exit
Switch(config)#exit
2）为vlan1、vlan10-20设置ip
Switch(config)#int vlan1
Switch(config-if)#no ip address
Switch(config-if)#exit
Switch(config)#int vlan1
Switch(config-if)#ip address192.168.1.193255.255.255.192
Switch(config-if)#no shut
Switch(config-if)#int vlan10
Switch(config-if)#ip address192.168.1.1255.255.255.192
Switch(config-if)#no shut
Switch(config-if)#int vlan20
Switch(config-if)#ip address192.168.1.65255.255.255.224
Switch(config-if)#no shut
Switch(config-if)#int vlan30
Switch(config-if)#ip address192.168.1.97255.255.255.240
Switch(config-if)#no shut
Switch(config-if)#int vlan40
Switch(config-if)#ip address192.168.1.113255.255.255.240
Switch(config-if)#no shut
Switch(config-if)#int vlan50
Switch(config-if)#ip address192.168.1.129255.255.255.248 Switch(config-if)#no shut
Switch(config-if)#int vlan60
Switch(config-if)#ip address192.168.1.137255.255.255.252 Switch(config-if)#no shut
Switch(config-if)#end
3）分别把fa0/2、fa0/4、fa0/6设置为trunk口Switch#
Switch#conf ter
Enter configuration commands,one per line.End with CNTL/Z. Switch(config)#int fa0/2
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#sw mode trunk
Switch(config-if)#exit
Switch(config)#int fa0/4
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#sw mode trunk
Switch(config-if)#exit
Switch(config)#int fa0/6
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#sw mode trunk
Switch(config-if)#exit
Switch(config)#end
检测设置:
show running
3．路由配置
1)router0的设置
Router>en
Router#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip address192.168.1.138255.255.255.252
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int fa0/1
Router(config-if)#ip address59.51.78.211255.255.255.0
Router(config-if)#no shut
2）router1的设置
Router>en
Router#conf ter
Router(config)#int fa0/0
Router(config-if)#ip address59.51.78.212255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int fa0/1
Router(config-if)#ip address202.103.87.1255.255.255.0
Router(config-if)#no shut
3)配置静态路由
1）在核心交换机上配置
Switch>en
Switch#conf ter
Switch(config)#ip route0.0.0.00.0.0.0192.168.1.138
Switch(config)#end
2）在Router0上配置
Router>en
Router#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Router(config)#ip route192.168.1.0255.255.255.0192.168.1.137
Router(config)#ip route0.0.0.0255.255.255.059.51.78.212
Router(config)#end
3)在Route1上配置
Router>en
Router#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Router(config)#ip route0.0.0.0255.255.255.059.51.78.211
Router(config)#end
以上操作可以实现全网连通
1、NAT地址转换配置
Router>en
Router#conf ter
Router(config)#ip nat pool TY59.51.78.21159.51.78.211netmask255.255.255.0 Router(config)#ip nat inside source list1pool TY overload
Router(config)#access-list1permit192.168.1.00.255.255.255
Router(config)#int fa0/0
Router(config-if)#ip nat outside
Router(config-if)#exit
Router(config)#int fa0/1
Router(config-if)#ip nat inside
Router(config-if)#end
检测设置：show ip nat translation
2、核心交换机配置扩展ACL访问控制列表
Switch>
Switch>en
Switch#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Switch(config)#access-list1permit192.168.1.00.0.0.64
Switch(config)#access-list1deny any
Switch(config)#int vlan50
Switch(config-if)#ip access-group1out
Switch(config-if)#exit
除了销售部门能访问财务部，使其他部门不能访问财务部查看列表
Switch#show ip access-list
3、在核心交换机上
设置STP生成树协议：使vlan1上端口5的优先级为16 Switch>en
Switch#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Switch(config)#int fa0/5
Switch(config-if)#spanning-tree vlan1port-priority16
Switch(config-if)#exit
查看STP：
Show spanning-tree
4、在交换机S2590(2)上端口聚合
Switch>en
Switch#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Switch(config)#int range fa0/23-24
Switch(config-if-range)#channel-grou1mode auto
查看端口聚会状况
Switch#show interface etherchannel
5在交换机S2950(1)上设置远程访问
Switch>en
Switch#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Switch(config)#line vty04
Switch(config-line)#login
%Login disabled on line1,until'password'is set
%Login disabled on line2,until'password'is set
%Login disabled on line3,until'password'is set
%Login disabled on line4,until'password'is set
%Login disabled on line5,until'password'is set
Switch(config-line)#password123
Switch(config-line)#exit
Switch(config)#enable secret123
Switch(config)#exit
Switch#
%SYS-5-CONFIG_I:Configured from console by console
Switch#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Switch(config)#int vlan1
Switch(config-if)#ip address192.168.1.194255.255.255.192
Switch(config-if)#no shut
Switch(config-if)#
%LINK-5-CHANGED:Interface Vlan1,changed state to up
%LINEPROTO-5-UPDOWN:Line protocol on Interface Vlan1,changed state to up
Switch(config-if)#exit
Switch(config)#ip default-gateway192.168.1.193
Switch(config)#exit
6动态路由ospf
1)router0
Router>en
Router#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Router(config)#router ospf1
Router(config-router)#network192.168.1.1360.0.0.3area0
Router(config-router)#network59.51.78.00.0.0.255area0
Router(config-router)#end
2)router1
Router>en
Router#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Router(config)#router ospf1
Router(config-router)#network59.51.78.00.0.0.255area0
Router(config-router)#network202.103.87.00.0.0.255area0
Router(config-router)#end
7设置DHCP
Switch>en
Switch#conf ter
Enter configuration commands,one per line.End with CNTL/Z.
Switch(config)#ip dhcp pool1
Switch(dhcp-config)#ip address192.168.1.0255.255.255.192
Switch(dhcp-config)#network192.168.1.0255.255.255.192
Switch(dhcp-config)#default-route192.168.1.1
Switch(dhcp-config)#dns-server210.43.10.46
Switch(dhcp-config)#exit
Switch(config)#ip dhcp pool2
Switch(dhcp-config)#network192.168.1.64255.255.255.224
Switch(dhcp-config)#default-route192.168.1.65
Switch(dhcp-config)#dns-server210.43.10.46
Switch(dhcp-config)#exit
Switch(config)#ip dhcp pool3
Switch(dhcp-config)#network192.168.1.128255.255.255.248
Switch(dhcp-config)#default-router192.168.1.129
Switch(dhcp-config)#dns-server210.43.10.46
Switch(dhcp-config)#exit
Switch(config)#ip dhcp pool4
Switch(dhcp-config)#network192.168.1.96255.255.255.240
Switch(dhcp-config)#default-router192.168.1.97
Switch(dhcp-config)#dns-server210.43.10.46
Switch(dhcp-config)#exit
4.实验总结
随着计算机网络规模的不断扩大，大型互联网络(如Intemet)的迅猛发展，路
由技术在网络技术中已逐渐成为关键部分，路由器也随之成为最重要的网络设备，任何一个有一定规模的计算机网络(如企业网、校园网、智能大厦等)，都离不开路由器，否则就无法正常运作和管理。经过上面的实验，我们掌握了路由路端口地址，路由协议的基本配置方法，并在一定程度上了解了路由技术的原理。
在这次实验中，我学到很多东西，加强了我的动手能力，并且培养了我的独立思考能力。
通过本课程的学习，我主要了解了交换机和路由器的有关配置。主要通过实验和课余实践操作，掌握了交换机上vlan的划分和路由器上NAT（网络地址转换）配置，以及ＡＣＬ（存取控制列表）的基本配置。网络设备的配置与管理的难点，应该在原理的理解上，因为要设计一个可以高效安全互连通信的网络，使用什么设备，配置后，错误检查，都需要对各种网络互连设备的工作原理和支持的通信协议有一定的了解。
在实验中就有深刻的体会，错误检查，是一个很麻烦的过程，在你熟悉自己网络中的各设备配置的基础上，还要根据设备工作原理和各种协议的内容作用进行分析，记得最后一堂实验课中给老师检查综合实验时，出错了，自己和同学一起检查了半堂课都没找出什么原因，后来还是自己回去之后，分析才知道是ＡＣＬ的错误配置导致所有ＰＣ机之间不能正常通信。
我觉得老师的教学方式，还是很好的，课堂上老师会根据自己的亲身体会,将一些课本上没有的知识教给我们，然后就在课堂上演示，,拓宽我们的眼界,使我们认识到这门课程在生活中的应用是那么的广泛这样理论与实践相结合，可以让学生更快的掌握所学的知识。而且在做实验时，一定要亲力亲为，务必要将每个步骤，每个细节弄清楚弄明白；实验后,还要复习、思考，这样，你的印象才深刻，记得才牢固。否则,过后不久你就会忘得一干二净,这还不如不做.做实验时,实践也是很重要，要说，这学期，我学的最多的东西，也是在这段实验课程期间，以前几乎没有任何操作实践，到了真的做实验时，才把以前学的理论结合起来，在Packet Tracer平台上实现！这才真正把所学的知识刻入脑中。还有动手这次实验，使我们的理论知识与实践相结合，更加深刻了我对路由技术这门课的认识，巩固了我的理论知识。
通过这次测试技术的实验,使我学到了不少实用的知识,更重要的是,做实验的过程,思考问题的方法,这与做其他的实验是通用的,真正使我受益匪浅.虽然在实验过程中遇到了一些困难，但是在跟同学之间的交流和在她们的帮助下以及在书本上、网上查的一些资料，我克服了重重困难，完成了这次实验，心中也迫有成就感。
5参考文献：
《路由技术》课本
锐捷交换机路由器配置教程
交换机路由器配置总结
Cisco系列路由器配置基础实验报告
交换机路由器配置实验报告
路由器和交换机配置实验指导书
深入了解路由器与交换机的功能和区别（1） 2009-06-08 12:30中国IT实验室安琪 关键字：交换机路由器 最近看到很多人在询问交换机、路由器是什么，功能如何，有何区别，笔者就这些问题简单的做些解答。 首先说交换机(又名交换式集线器)作用可以简单的理解为将一些机器连接 起来组成一个局域网。而路由器与交换机有明显区别，它的作用在于连接不同的网段并且找到网络中数据传输最合适的路径，可以说一般情况下个人用户需求不大。路由器是产生于交换机之后，就像交换机产生于集线器之后，所以路由器与交换机也有一定联系，并不是完全独立的两种设备。路由器主要克服了交换机不能路由转发数据包的不足。 目前个人比较多宽带接入方式就是ADSL，因此笔者就ADSL的接入来简单的说明一下。现在购买的ADSL猫大多具有路由功能(很多的时候厂家在出厂时将路由功能屏蔽了，因为电信安装时大多是不启用路由功能的，启用DHCP。打开ADSL的路由功能)，如果个人上网或少数几台通过ADSL本身就可以了，如果电脑比较多你只需要再购买一个或多个集线器或者交换机。 考虑到如今集线器与交换机的价格相差十分小，不是特殊的原因，请购买一个交换机。不必去追求高价，因为如今产品同质化十分严重，我最便宜的交换机现在没有任何问题。给你一个参考报价，建议你购买一个8口的，以满足扩充需求，一般的价格100元左右。接上交换机，所有电脑再接到交换机上就行了。余下所要做的事情就只有把各个机器的网线插入交换机的接口，将猫的网线插入uplink接口。然后设置路由功能，DHCP等，就可以共享上网了。 看完以上的解说读者应该对交换机、路由器有了一些了解，目前的使用主要还是以交换机、路由器的组合使用为主，具体的组合方式可根据具体的网络情况和需求来确定。 交换机与路由器的区别
实验一C&C08 交换机系统介绍 一．实验目的 通过本实验，让学生了解程控交换机单元所具备的最基本的功能。 二．实验器材 程控交换机一套。 三．实验内容 通过现场实物讲解，让学生了解CC08 交换机的构造。 四．实验步骤 CC08 交换机是采用全数字三级控制方式。无阻塞全时分交换系统。语音信 号在整个过程中在实现全数字化。同时为满足实验方对模拟信号认识的要求，也 可以根据用户需要配置模拟中继板。 实验维护终端通过局域网（LAN）方式和交换机BAM后管理服务器通信，完 成对程控交换机的设置、数据修改、监视等来达到用户管理的目的。 1.实验平台数字程控交换系统总体配置如图 1 所示： 图1 2.C&C08 的硬件层次结构 C&C08在硬件上具有模块化的层次结构, 整个硬件系统可分为以下 4 个等级： (1) 单板 单板是 C&C08数字程控交换系统的硬件基础，是实现交换系统功能的基本组 成单元。 (2) 功能机框 当安装有特定母板的机框插入多种功能单板时就构成了功能机框，如SM中的主控框、用户框、中继框等。 (3) 模块 单个功能机框或多个功能机框的组合就构成了不同类别的模块，如交换模块SM由主控框、用户框（或中继框）等构成。 (4) 交换系统 不同的模块按需要组合在一起就构成了具有丰富功能和接口的交换系统。
交换系统 交换系统 USM/TSM/UTM+AM/CM C&C08 模块模块模块 用户框+主控框USM 功能机框功能机框功能机框 ASL+DRV+TSS+PWX+ 母板SLB 用户框单板单板单板 C&C08的硬件结构示意图 这种模块化的层次结构具有以下优点： （1)便于系统的安装、扩容和新设备的增加。 （2)通过更换或增加功能单板，可灵活适应不同信令系统的要求，处理多种 网上协议。 （3)通过增加功能机框或功能模块，可方便地引入新功能、新技术，扩展系 统的应用领域。 3.程控交换实验平台配置，外形结构如图2 所示: 中继框------ 时钟框--- --- 用户框 主控框--- BAM后管理服务器 --- 图2 五．实验报告要求 1.画出CC08交换机硬件结构示意图 答：CC08交换机硬件结构示意图如图3 所示：
路由器与交换机原理及 配置实训报告精编 W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
路由器与交换机原理及配置 实训报告 学院: 广西机电职业技术学院 系别: 计算机与信息工程系 专业班级: 物联网1501 课程名称: 路由器与交换机原理及配置 指导老师: 实训时间: 姓名: 施海彬 学号: 完成日期: 2016年12月28星期三 一、实训目的: 通过组合本学期所学路由器与交换机相关知识，融会贯通课本各章节内容，配置一个模拟的企业网,对企业网（园区网）有一个整体的认识，为以后的工作打下一个良好的基础。 二、实训任务:
实训任务：在教师规定的时间内，完成总公司和分公司各交换机和路由器的配置并架设相关的网络服务，并把它们按要求连接模拟一个企业网。 三、实训要求: 通过本实训的教学，学生应达到下列基本要求： a) 知识要求 （1）交换机的原理和配置。 （2）路由器的原理和配置。 （3）网络服务的相关配置知识。 （4）ACL b) 能力要求 能够独立完成配置并能正确处理操作过程中出现的故障。 c) 素质要求 （1）能够培养自学能力、观察能力和独立解决问题能力 （2）培养团队合作精神 四、实训内容 (1)交换机的配置。 (2)路由器的配置。
(3)网络服务的配置 (4)ACL (访问控制列表(Access Control List，ACL)) 五、网络架构分析 （1）组建企业网络 根据公司实际需要，搭建的企业网络应具有以下的功能，把企业网接入因特网，在总公司提供因特网的出口。 总公司办公面积具有一定的规模，经实际调查研究，网络适合采用三层架构，即核心交换层、汇聚层、接入层。分公司网络规模较小，可以暂 时使用最简单的交换机+路由器的接入方法。 总公司的网络中，接入层放置在各办公区，负责员工PC 机跟企业网的连接；汇聚层负责接入层和核心层之间的衔接，同时负责VLAN间的通 信，核心层放置于网管中心，负责整个企业网内的核心通信，同时提供企 业网的对外出口。 总结下来一共有三点：总公司内部的网络连接、总公司与分公司之间的网络连接、企业网络接入因特网 （2）企业网络的结构
交换机实验II 实验目的 1.理解掌握环路对网络造成的影响，掌握环路的自检测的配置； 2.理解路由的原理，掌握三层交换设备路由的配置方法 3.掌握DHCP的原理以及其配置方法 实验步骤 配置交换机的IP地址，及基本的线路连接等； 实验1： ①．用独立网线连接同一台交换机的任意两个端口时期形成自环 ②. 对交换机的两个端口进行配置，开启所有端口的环路检测功能、设置检测周期等属性 实验2： ①．按图1方式对三层交换机的VLAN、端口进行配置 ②. 在交换机中分别对VLAN的IP地址进行配置 ③. 启动三层交换机的IP路由 ④. 设置PC-A、PC-B的IP地址，分别将它们的网关设置为所属三层交换机VLAN的IP地址 ⑤. 通过Ping验证主机A、B之间的互通状况 实验3： 三层交换机作为DHCP服务器，两台PC-A和PC-B，分别从交换机上获取IP地址。PC-C 手动配置IP地址。 ①．按图2方式建立主机A、B、C与三层交换机间的连接，配置交换机的IP地址 ②. 配置三层交换机的DHCP地址池属性 ③. 启动DHCP服务 ④. （1）查看主机A、B能否正确的获取到给定范围内IP地址，通过Ping查看网关、交 换机之间的互通情况；（2）拔掉主机B的网线，将主机C的IP地址设置为主机B所 获取的到的IP地址，然后再插上B机网线，查看其是否能获取到不同的IP地址；（3） 分别重启主机A、B及交换机，查看A、B获取到的IP地址是否和前一次相同。 图1. 三层路由连接图图连接图
实验结果 实验1：环路测试 交换机出现环路的自检测结果： 实验2：路由配置： 主机A连接交换机端口2，划分为vlan10，端口IP地址为。主机IP地址； 主机B连接交换机端口10，划分为vlan20，端口IP地址为。主机IP地址； 在未设置IP routing之前主机A、B分属于不同网段，因此它们不能互通，设置后通过路由则可相互联通：
《路由交换技术及应用（第3版）》HCNP拓展教学资料-教案（5）
一、课前回顾 1、BGP的概念 4.3 BGP工作原理 BGP是主要工作在AS与AS间的动态路由协议，为AS间提供无环路的路由信息交互，下面介绍一下BGP到底如何提供AS间无环的路由信息交换。 4.3.1 BGP邻居关系 同OSPF、ISIS一样，在BGP中，路由学习的依然要首先建立邻居关系。所不同的是，OSPF、ISIS的邻居关系是自动建立的，而BGP邻居的建立必须手动完成，从邻居的建立开始就体现出了BGP是基于策略进行路由的（物理上直接相连未必是邻居，反过来物理上没有直接相连可以建立邻居关系）。 BGP邻居关系是建立在TCP会话的基础之上的，而两个运行BGP的路由器要建立TCP的会话就必须要具备IP连通性。IP连通性必须通过BGP之外的协议实现，具体来讲就是IP 连通性通过内部网关协议（IGP）或者静态路由来实现，为方便起见，我们把通过内部网关协议或者静态路由实现的IP连通性统称为IGP 连通性或者IGP可达性（IGP Reachability）。 如果两个交换BGP报文的对等体属于同一个自治系统，那么这两个对等体就是IBGP对等体（Internal BGP）。如果两个交换BGP报文的对等体属于不同的自治系统，那么这两个对等体就是EBGP对等体（External BGP）。 4.3.2 BGP路由通告原则 BGP路由通告原则1：连接一建立，BGP Speaker将把自己所有BGP路由通告给新对等体，多条路径时，BGP Speaker只选最优的给自己使用，BGP Speaker只把自己使用的最优路由通告给对等体。 一般情况下，如果BGP Speaker学到去往同一网段的路由多于一条时，只会选择一条最优的路由给自己使用，即用来发布给邻居，同时上送给IP路由表。但是，由于路由器也会选择最优的路由给自己使用，所以BGP Speaker本身选择的最优的路由也不一定被路由器使用。例如，一条去往相同网段的BGP优选路由与一条静态路由，这时，由于BGP路由优先级要低，所以路由器会把这条静态路由加到路由表中去，而不会选择BGP优选的路由。
实验报告 实验目的: 加深对交换机系统功能结构的理解，熟悉掌握B独立局配置数据、字冠、用户数据的设置。通过配置交换机数据，要求实现本局用户基本呼叫。通过数据配置，掌握现代程控交换机的硬件结构和组成。熟悉本局各单板的工作机制。 实验要求： （一）呼叫源的概念：呼叫源是指发起呼叫的用户或中继群，一般具有相同主叫属性的用户或中继群归属于同一个呼叫源。呼叫源的划分是以主叫用户的属性来区分的，这些属性包括：预收号位数、号首集、路由选择源码、失败源码、是否号码准备及呼叫权限等。 （二）号首集的概念：号首集是号首（或字冠）的集合。号首集在实际应用中也称网号。号首是呼叫源发出呼叫的号码的前缀，所以号首集与呼叫源有一定的对应关系。 号首是决定与该次呼叫有关的各种业务的关键因素，在公网和专网混合的网中，号首对不同的用户和中继群而言，往往是重叠的，但意义可能不同。 （三）呼叫源与号首集的关系：一个呼叫源只能对应一个号首集，一个号首集可以为多个呼叫源共用。呼叫源和号首集的关系可以这样描述：一个电话网（公网或专网）内所有的普通用户能够拨打的字冠（号首）的集合就是号首集，而这些用户可能因为某些呼叫属性如对字冠的预收号位数不同划分为不同的用户组，每一个组是一个呼叫源。所以号首集含盖的范围大于等于呼叫源含盖的范围。对于一个呼叫源，需设定一个号首集，对于非号首集内的号首，当用户拨打该号首时，系统会提示号码有误。引入号首集这一概念是因为即使是同一号首，但对不同的主叫方（呼叫源），也可有不同的含义，交换机对其处理也不同。如：9对公网为无线呼叫，对专网即为普通呼叫。222对一个网的（如号首集0）呼叫源0可能是本局呼叫，对另一个网（如号首集1）的呼叫源1则是出局呼叫。两个呼叫源可以对应相同的号首集，当同一个网（如号首集0）内不同呼叫源的用户拨打相同的号首时，交换机做相同的处理。当然，不同号首集中同一号首也可能含义相同，如：7字头都代表出局。号首集侧重对被叫（字冠）理解与分析的不同进行分类，而呼叫源是侧重对主叫的属性进行分类。也就是说号首集定义呼叫字冠，呼叫源对主叫用户分类。某呼叫源呼叫非本号首集（另外一个网）字冠时，则需要作号首集变换（网变换）。 （四）配置字冠数据，首先要配置呼叫源，再配置被叫号码分析表（增加呼叫字冠），然后根据具体要求配置其他字冠数据。例如对某些字冠有特殊要求，则需要配置号码变换和号首特殊处理或主叫号码变换；某些字冠要进行特殊号码变换，则要配置特殊号码变换；有号码鉴权要求时，则配置限呼数据；对有的呼叫失败原因需要处理，则需要增加相应的失败处理；对有的局向需要主动发主叫号码时，要增加补充信令。 （五）本局电话互通主叫摘机上报路径：A32---DRV32---NOD---MPU。 （六）通过MPU, SIG, NET, A32板向主叫送拨号音，MPU完成主叫号码分析。MPU同时也完成被叫号码分析，在数据库里按照：号段表－用户数据索引表－ST用户数据表－ST用户设备表顺序进行查找和接续。 （七）本局电话互通的语音通话流程：A32---DRV32---BNET---DRV32---A32。 （八）加深了解各个单板在呼叫过程的作用及相互之间的配合，加深对硬件的了解。 （九）了解反极性特性：反极性用户一般用于公用电话等需要实时计费的地方。通过挂机信号的极性反转送计费信号而实现实时计费。一般32路用户是中间16、17路有反极性。 （十）来电显示问题：CC08交换机采用的来电显示制式是FSK制式，不支持DTMF制式。本设备中来电显示提供单板为BNET板。 （十一）预收号位数的含义：预收号位数表示启动号码分析至少要准备的号码位数。该数字的长短会影响到程控交换机话务高峰时的负荷。 （十二）本机查号命令：通过下面的命令可以实现拨打“＃＃＃”查询话机号码。ADD CNACLD: PFX=K'ccc, CSTP=TEST, CSA=LDN, MIDL=3, MADL=3; 实验方法（步骤及结果）：
路由与交换实训报告 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
苏州市职业大学 实习（实训）报告名称交换与路由技术 2011年12月29日至2011年12月30日共1周院系计算机工程系 班级 10网络安全（CIW） 姓名胡帅帅 系主任李金祥 教研室主任谭方勇 指导教师方立刚、高小惠苏州市职业大学实习（实训）任务书名称：路由与交换 起讫时间：2011年12月29日~2011年12月30日院系：计算机工程系 班级： 10网络安全
指导教师：方立刚、高小惠系主任：李金祥
实验要求： 1、根据拓朴图分别在S2126和S3550创建相应VLAN ，并在S2126上将F0/10-15加入VLAN2，将F0/16-20加入VLAN4，在S3550上将F0/10-12加入VLAN3 2、在两台交换机之间配置实现冗余链路，解决环路问题 3、S3550通过SVI 方式和RA 互连 4、S3550配置实现VLAN 间互连 5、RA 和RB 之间采用PPP 链路，采用PAP 方式进行验证提高链路的安全性。 6、在全网运应RIPV2实现全网互连。 7、通过访问列表控制所有人可以正常访问服务器，只有VLAN4不可以访问FTP 服务。 8、通过相关命令显示相关配置结果，并进行验证 三、实习（实训）方式 ■ 集中 □ 分散 □ 校内 □ 校外 F0 S0 S0 F0 A B F0/5 VLAN1 F0/5 VLAN2 VLAN4 S2126 S3550 RA: 30 F 30 F S3550 : VLAN3＝ FTPserver VLAN3 F0/6 F0/6

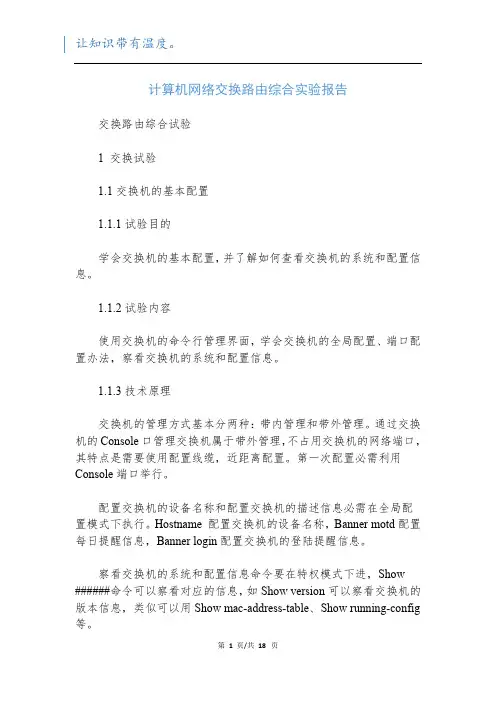

交换路由综合实验 1 交换实验 1.1交换机的基本配置 1.1.1实验目的 学会交换机的基本配置，并了解如何查看交换机的系统和配置信息。 1.1.2实验内容 使用交换机的命令行管理界面，学会交换机的全局配置、端口配置方法，察看交换机的系统和配置信息。 1.1.3技术原理 交换机的管理方式基本分两种：带内管理和带外管理。通过交换机的Console口管理交换机属于带外管理，不占用交换机的网络端口，其特点是需要使用配置线缆，近距离配置。第一次配置必须利用Console端口进行。 配置交换机的设备名称和配置交换机的描述信息必须在全局配置模式下执行。Hostname 配置交换机的设备名称，Banner motd配置每日提示信息，Banner login配置交换机的登陆提示信息。 察看交换机的系统和配置信息命令要在特权模式下进，Show ######命令可以察看对应的信息，如Show version可以察看交换机的版本信息，类似可以用Show mac-address-table、Show running-config等。 1.1.4实验功能 更改交换机的提示信息，配置交换机的端口。
1.1.5实验设备 交换机（二层）一台，交换机（二层）一台 1.1.6实验步骤 s21a1#configure terminal s21a1(config)# interface fastethernet 0/3 !进行F0/3的端口模式 s21a1(config-if)#speed 10 !配置端口速率为10M s21a1(config-if)#duplex half !配置端口为半双工模式 s21a1(config-if)#no shutdown !开启该端口，使之转发数据s21a1(config-if)#exit s21a1#show interface fastethernet 0/3 !查看端口的状态 s21a1# show version !查看交换机的版本信息 s35a1#configure terminal s35a1(config)# interface fastethernet 0/3 !进行F0/3的端口模式 s35a1(config-if)#speed 10 !配置端口速率为10M s35a1(config-if)#duplex half !配置端口为半双工模式 s35a1(config-if)#no shutdown !开启该端口，使之转发数据s35a1(config-if)#exit s35a1#show interface fastethernet 0/3 !查看端口的状态 s35a1# show version !查看交换机的版本信息 1.2虚拟局域网VLAN 1.2.1实验目的
路由交换技术复习题 一、选择题 1、三层分级设计模型中的哪一层用来过滤特殊主机过来的FTP 流量？（B） A、接入层 B、分配层 C、核心层 D、以上所有选项 D 局域网（LAN）和广域网（WAN）是一种复合技术，用于创建内部网和外部网，进而组成企业网络。内部网只允许企业内部员工连接到安全的数据库。外部网扩展了这个服务，允许信任的个人（例如顾客）访问数据库。 2、在Cisco Catalyst 交换机上使用命令show-mac-address-table 可以找到哪些信息？（B） A、Catalyst 交换机mac 地址 B、连接到交换机端口的主机的MAC 地址 C、直接相连的网络设备的IP 地址 D、网络主机的MAC 地址与IP 地址之间的映射关关系 3、将MDF 交换机与另一种建筑物中得IDF 交换机相连时，通常使用什么类型的介质？（A） A、光纤 B、同轴电缆 C、非屏蔽双绞线 D、屏蔽双绞线 4、如果目的地址不在MAC 地址库中，交换机如何处理帧（A） A、它泛滥该帧到所有端口，除了接受该帧的端口之处 B、它转发该帧到所有端口，直到它接收到目的地址的收到确认信息 C、它丢弃该帧 D、它缓存该帧，直到目的地址学习了该路径 6、当排除网络故障时，网络管理员在路由器上发出show version 命令。使用此命令可以找到哪些信息？（A） A、路由器上安全的NVRAM、DRAM 和内存的容量 B、接口的带宽、封装和I/O 统计信息 C、备用配置与当前的运行配置之间的差异 D、路由器上运行的路由协议的版本 7、对于下列网络，哪个是最佳的路由总结（B） A、209.48.200.0 B、209.48.201.0 C、209.48.202.0 D、209.48.203.0 A、209.48.200.0/20 B、209.48.200.0/22 C、209.48.201.0/20 D、209.48.201.0/21 8、哪一个是最常见的第2 层LAN 封装？（A）A、以太网B、帧中继C、HDLC D、PPP 9、下列哪些协议用来在具有冗余链路的交换网络中创建免环路的环境？（B） A、BPDU B、STP C、VLAN D、VTP 10、在交换网络中，什么东西可用于包含广播和将隔开的主机及分组为不同的兴趣团体？（C） A、交换机 B、路由器 C、VLAN D、活动拓补 12、给主机及，IP 地址172.32.65.13，默认子网掩码，整个主机属于哪个网络？（C） A、172.32.65.0 B、172.32.65.32 C、172.32.0.0 D、172.32.32.0 13、有关NAT 和PAT 区别，下面哪个说发是正确的？（D） A、PAT 在access-list 语句末端使用单词overload 来共享单个注册地址 B、静态VAT 允许非注册的地址映射到多个注册地址 C、每次需要外部地址时，动态NAT 都允许主机接收相同的全局地址 D、在转换之间，PAT 使用唯一的源端口地址来区分 14、有一个主机及，IP 地址是192.168.200.75，子网掩码是255.255.255.224，这个主机属 于哪个子网？（C） A、192.168.200.0 B、192.168.200.32 C、192.168.200.64 D、192.168.200.96
北京科技大学 《现代交换技术》实验报告 学院：计算机与通信工程学院 班级：通信1401 学号：41414051 姓名：郑浩 同组成员：孙浩 实验成绩：________________________ 2017年6月4日
实验十七程控交换原理综合实验 一、实验目的 1.熟悉程控数字交换原理。 2.加深对交换过程的理解。 3.了解用户管理和话费管理。 4.了解程控交换软件控制。 二、实验设备 电话四部，RC－CK－III型实验箱一台，PC机，串口线，20M示波器一台。 三、实验内容 运用实验箱模拟实际程控交换过程，应用PC机进行用户管理，话费管理。 四、实验原理 图1程控交换系统框图
图2主板实物结构图 主板的组成结构图如图一二所示，共有12个组成模块，分别介绍如下： a)用户接口模块(1~4) 用户接口模块共有4个，分别是用户一、用户二、用户三、用户四，完成BORSHT 功能； b)PCM编译码模块(1~4) PCM编译码模块共有4个，分别是用户一、用户二、用户三、用户四，完成语音信号的PCM编译码功能。 c)外线接口模块 外线接口模块完成与本系统与电信线路的接口，其中包含的功能有：振铃检测，混合，PCM编译码，摘机控制等。 d)液晶显示模块 本液晶模块为240X128点大屏幕显示屏，用来显示当前系统状态以及所有人机接口的状态显示，如菜单，系统帮助，参数状态设置等。 e)键盘 键盘为6键薄膜按键，完成人机接口的各种操作，如菜单选择，参数设置等。 f)数字中继接口 数字中继接口为两台实验箱之间的连接口，传输E1信号，介质为双绞线。 g)状态指示模块
机电与信息工程学院综合实践课程报告 专业：通信工程 年级： 2010级（1）班 学号： 1015124136 姓名：周梦洁
通信工程专业 综合实践课程报告 一、综合实践课程名称 路由交换技术综合程序设计 二、实践时间 2010年9月2日——10月22日，共8周。 三、实践环境设施、设备条件 H3C实验环境、网络机柜1个、路由器和交换机4台、计算机6台、路由交换技术课程教材 四、实践目的 路由交换技术课程实训利用华三环境以及机房中的网络机柜、路由器及交换机，模拟一个真实的网络系统集成工程，使学员掌握组建小型局域网，实现局域网的配置、调试、检查常规故障等，并让学员深入理解VLAN的作用及意义、熟练掌握VLAN的配置方法、以太网交换基础、RIP和OSPF的配置，以及PPP Chap/Pap认证、链路聚合、网络地址转换等实践任务，使学员加强对网络技术、服务器技术和信息安全技术的实际理解和掌握，提高对网络技术的实际应用能力，建立对网络系统集成工程的初步认识，加深对网络原理的理解，获得对网络的工作原理与操作方法，用正确的理论指导实践活动，强化学生的知识实践意识，提高其实际动手能力。 五、实践内容 1、VLAN配置： 本实验任务通过在交换机上配置Access 链路端口而使PC处于不同VLAN，隔离PC 间的访问，从而使学员加深对Access 链路端口的理解。拓扑图如下： [SWA]vlan 2 [SWA-vlan 2]port E 1/0/1
使用display vlan在SWA上查看配置的VLAN信息 [SWA]display interface E 1/0/1 查看物理端口链路类型 完成配置后，在PC上Ping另一台合作PC其结果为不通。 配置Trunk链路端口： [SWA]interface E 1/0/24 [SWA E 1/0/24]port link-type trunk [SWA E 1/0/24]port trunk permit vlan all 使用[SWA]display interface E 1/0/24查看Trunk相关信息。 2、PPP的配置：拓扑图如下所示： 配置路由器广域网接口IP地址： [RTA]interface serial 2/0 [RTA-Serial 2/0]ip add 192.168.5.2 255.255.255.0 PPP PAP 认证配置： [RTA-s1/0]local-user RTC [RTA-s1/0]service-type PPP [RTA-s1/0] password simple pwdpwd [RTA-s1/0]PPP authentication-mode PAP [RTA S 2/0]interface serial 2/0 PPP CHAP 认证配置： [RTA]interface serial 1/0 [RTA-serial 1/0]ip add 192.168.8.1 255.255.255.0 PPP MP 配置： 创建MP-group接口并配置IP地址： [RTA]interface mp-group 1 [RTA]ip add 192.168.3.2 255.255.255.252 将相应物理接口加入MP-group接口 [RTA]interface serial 3/0 [RTA-Serial 3/0]link-protocol ppp [RTA-Serial 3/0]ppp mp mp-group 1 [RTA-Serial 3/0]interface serial 2/0
《路由与交换技术》实验报告 学院（部）吉首大学张家界学院理工农学部专业、年级09级计算机科学与技术 姓名 学号2009071006 指导教师 时间2011年12月19日
目录 一、实验要求 (1) 二、实验分析 (2) 1．网络拓扑结构图 (2) 2．IP地址规划表 (2) 3．技术分析 (3) 三、实验步骤 (4) 1．网络设备基本配置 (4) 2．网络接口IP地址配置 (5) 3．路由配置 (6) 四、实验总结 (10) 五、参考文献 (12)
1．公司现有4个部门：技术部（10）、销售部（60）、财务部（4）售后服务部（25），并包含一个服务器组（6台服务器），分别位于两个相距400米的建筑物内； 2．公司内部采用192.168.1.0/24的私有IP地址，需要根据部门划分VLAN，并进行IP地址的子网划分； 3．为简化以后的网络维护，需要在每个设备上配置远程登录功能； 4．为了方便管理企业中其他计算机的IP地址，需要配置DHCP服务，使计算机能自动获取IP地址； 5．为了防止网络中可能出现的链路回路问题，需要开启交换机的链路冗余功能； 6．在传输链路的主干上配置端口聚合，提高干道的传输速率； 7．在企业网中，使用静态路由保证全网联通； 8．企业网与Internet间采用NPAT的方式实现互联，公有IP为59.78.21.211； 9．为了网络安全，设置ACL以控制财务部只能被销售部访问，技术部和售后服务部不能访问财务部数据，所有部门都能访问Internet。
1．网络拓扑结构图 2．IP地址规划表 IP地址规划表(192.168.1.0/24，公网IP:59.51.78.211/24) 设备名接口名IP地址子网掩码备注 核心交换机VLAN10192.168.1.0255.255.255.192销售部60 VLAN20192.168.1.64255.255.255.224售后服务部25 VLAN30192.168.1.96255.255.255.240技术部10 VLAN40192.168.1.112255.255.255.240服务器组6 VLAN50192.168.1.128255.255.255.248财务部4 边界路由器子网192.168.1.136255.255.255.252直联网络2 VLAN1192.168.1.192255.255.255.192管理VLAN S3560VLAN1192.168.1.193255.255.255.192 S2950(1)VLAN1192.168.1.194255.255.255.192192.168.1.193 S2950(2)VLAN1192.168.1.195255.255.255.192192.168.1.193 S2950(3)VLAN1192.168.1.196255.255.255.192192.168.1.193 S3560VLAN10192.168.1.1255.255.255.192是VLAN10网关S3560VLAN20192.168.1.65255.255.255.224是VLAN20网关S3560VLAN30192.168.1.97255.255.255.240是VLAN30网关S3560VLAN40192.168.1.113255.255.255.240是VLAN40网关S3560VLAN50192.168.1.129255.255.255.248是VLAN50网关
实验一 C&C08交换机系统介绍 一．实验目的 通过本实验，让学生了解程控交换机单元所具备的最基本的功能。 二．实验器材 程控交换机一套。 三．实验内容 通过现场实物讲解，让学生了解CC08交换机的构造。 四．实验步骤 CC08交换机是采用全数字三级控制方式。无阻塞全时分交换系统。语音信号在整个过程中在实现全数字化。同时为满足实验方对模拟信号认识的要求，也可以根据用户需要配置模拟中继板。 实验维护终端通过局域网（LAN）方式和交换机BAM后管理服务器通信，完成对程控交换机的设置、数据修改、监视等来达到用户管理的目的。 1.实验平台数字程控交换系统总体配置如图1所示： 1 图 的硬件层次结构 2.C&C08 个等级：整个硬件系统可分为以下4C&C08在硬件
上具有模块化的层次结构, 单板(1)是实现交换系统功能的基本组C&C08数字程控交换系统的硬件基础，单板是成单元。功能机框(2)中SM当安装有特定母板的机框插入多种功能单板时就构成了功能机框，如的主控框、用户框、中继框等。 (3)模块如交换模块单个功能机框或多个功能机框的组合就构成了不同类别的模块，由主控框、用户框（或中继框）等构成。SM (4)交换系统不同的模块按需要组合在一起就构成了具有丰富功能和接口的交换系统。 交换系统交换系统USM/TSM/UTM+AM/CM C&C08模块模块模块USM 主控框用户框+功能机框功能机框功能机框用户框ASL+DRV+TSS+PWX+母板SLB 单板单板单板 C&C08的硬件结构示意图 这种模块化的层次结构具有以下优点： （1)便于系统的安装、扩容和新设备的增加。 （2)通过更换或增加功能单板，可灵活适应不同信令系统的要求，处理多种网上协议。 （3)通过增加功能机框或功能模块，可方便地引入新功能、新技术，扩展系统的应用领域。 3.程控交换实验平台配置，外形结构如图2所示: 中继框------ 时钟框--- ---用户框 主控框--- BAM后管理服务器---
联合大学 交换机技术实验报告 专业：通信工程 班级：通信1404B 学号：201408 姓名： 任课教师： 2017年 5 月18 日
实训二LMTServer系统登录和使用 一、实验目的 熟悉LMTServer系统，了解如何通过LMT登录eSpace U1980以及使用LMT进入向导式配置和命令树配置的操作方法。 二、实验过程 登陆LMT系统 新建局点 增加设备
1、简述电路交换的基本过程; 答：利用电路路交换进行通信需以下三个阶段： (1) 线路建立：在数据传送之前，必须先建立一条利用中间节点构成的端到端的专用物理连接线路。 (2) 数据传输：两端点沿着已建立好的线路传输数据。 (3) 线路拆除：数据传送结束后，应拆除该物理连接，以释放该连接所占用的专用资源。 2、简述IP交换的基本过程； 答：IP交换的核心思想就是对用户业务流进行分类。它只对数据流的第一个数据包进行路由地址处理，按路由转发，随后按以计算的路由在ATM网上建立虚电路VC。以后的数据包沿着VC以直通方式进行传输，不再经过路由器，从而将数据包的转发速度提高到第2层交换机的速度。 3、简述现代交换技术有哪几种？ 答：ATM交换，IP交换，分组交换，电路交换 实训三硬件配置 一、实验目的 学习向导式配置模式下使用工具配置eSpace U1980的整体流程。 二、实验过程 1.如何配置7号槽位为DTU单板，8号槽位为MRS单板？ 2.描述DTU单板的作用； 答：主要用于为NGN网络中的不同设备提供基本和增强业务重的媒体处理功能。是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。
Record the situation and lessons learned, find out the existing problems and form future countermeasures. 姓名：___________________ 单位：___________________ 时间：___________________ 路由交换技术实验报告
编号：FS-DY-20887 路由交换技术实验报告 本实验报告将路由交换技术实验所要求的重点内容编排为八个实验章节，各章内容结构一致。每章第一部分是实验所涉及技术的概述，使大家可以较快回忆起理论课上的技术要点，为实验进行技术上的准备；第二部分是实验内容部分，讲解具体的实验，是各章的中心；第三部分是本章小结，以列表的方式对本章中所用到的命令进行总结，以便读者查阅。 如下面结构概述所述，各章实验内容都对CCNP有所涉猎，各位学员倘有疑惑，可以翻阅相关CCNP的资料书籍以期达到更加深入的理解。 学习网络技术最好的方法便是亲自动手做实验，希望大家能够在实际环境中完成所有实验，熟练掌握配置命令；网络上提供了模拟器，希望学员回去之后可以多用模拟器模拟网络环境，熟悉配置命令。
第一和第二个实验是关于无线局域网演示、网线制作和路由器基本使用，为以后的六个章节的实验打下基础。 实验三、四主要关于路由协议的配置，在路由器上进行静态路由、RIP、IGRP和单区域OSPF的基本配置，此部分知识点在CCNP课程中发展为第五学期课程――高级路由技术；实验五介绍了网络环境中经常用到的一种安全控制技术――IP访问控制列表，还涉及到了TCP/IP协议栈的相关知识； 实验六、七是关于交换机的基础配置以及VLAN的配置，本知识点在CCNP课程中发展为第七学期――多层交换技术； 实验八介绍了当今流行的两种广域网技术帧中继和NAT 技术，本知识点在CCNP课程中发展为第六学期――远程接入技术。 实验一网线的制作和无线AP配置演示 五类非屏蔽双绞线价格相对便宜，组网灵活，在中国的网络布线中，使用非常广泛。无线局域网较之传统有线局域网具有安装便捷、使用灵活和易于扩展等特点，近年来，随着适用于无线局域网产品的价格正逐渐下降，相应软件也逐
路由器技术实验报告 ------------安徽工业大学计算机与科学技术学院
《路由器技术》实验指导书 一．实验总学时（课外学时/课内学时）：22 开实验个数： 7 二．适用专业：计算机专业 三．考核方式及办法：在规定实验时间内完成实验要求,依据实验过程、实验结果和实验报告综合考核。四．配套的实验教材或指导书：自编实验指导书 五. 实验项目： 实验一：Packet Tracer软件使用交换机的配置与管理 （内容一）：认识 Packet Tracer软件 Packet Tracher介绍 Packet Tracer 是 Cisco 公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。Packer Tracer 模拟器软件比 Boson 功能强大，比 Dynamips 操作简单，非常适合网络设备初学者使用。学习任务： 1、安装 Packer Tracer； 2、利用一台型号为 2960 的交换机将 2pc机互连组建一个小型局域网； 3、分别设置pc机的ip 地址； 4、验证 pc 机间可以互通。 实验设备： Switch_2960 1 台；PC 2 台；直连线 配置信息： PC1 IP： Submask： Gateway： PC2 IP： Submask：：
（内容二）：交换机的基本配置与管理 1.实验目标： 掌握交换机基本信息的配置管理。 2.实验背景： 某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。 3.技术原理： 交换机的管理方式基本分为两种：带内管理和带外管理。 1.通过交换机的 Console 端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用 Console端口进行配置。 2.通过Telnet、拨号等方式属于带内管理。 交换机的命令行操作模式主要包括： 用户模式 Switch> 特权模式 Switch# 全局配置模式 Switch(config)# 端口模式 Switch(config-if)# 4.实验步骤： 新建Packet Tracer 拓扑图 了解交换机命令行 进入特权模式(en) 进入全局配置模式(conf t) 进入交换机端口视图模式(int f0/1) 返回到上级模式(exit) 从全局以下模式返回到特权模式(end) 帮助信息(如、co、copy)
课程名称：现代交换原理实验 学院信息工程学院 专业班级通信工程6班 学号 3113003072 姓名钟联坪 2015 年11 月30 日
实验一：交换系统组成与结构 一．实验目的： 全面了解交换系统组成与结构及实验操作方法 二．实验要求： 1.从总体上初步熟悉两部电话单机用空分交换方式进行 通话。 2.初步建立程控交换实验系统及电话交换，中继通信的概 念。 三：实验仪器设备和材料清单： 程控交换实验箱，双踪示波器。 四：实验方法与步骤： 1.打开交流电源开关，电源输出电路加电，电源发光指 示二极管亮。 2.按一下薄膜输入开关“复位”键，进行显示菜单状态。 3.熟悉菜单主要工作状态，分“人工交换”，“空分交换”， “数字时分交换”三种工作方式。 4.以“”方式为例，对“”与“”正常呼叫，熟悉信令 程控交换与语音信号通信交换全过程。 5.呼叫时，甲方一路电话号码设置为48，乙方一路设置 为68，甲方二路设置为49，乙方二路设置为69. 五：实验报告要求： 总结交换系统基本工作原理。
程控交换机实质上是采用计算机进行“存储程序控制”的交换机，它将各种控制功能与方法编成程序，存入存储器，利用对外部状态的扫描数据和存储程序来控制，管理整个交换系统的工作。六：思考题： 程控交换系统由哪些部分组成？ 1）数字交换网络。 2）接口。 3）信令设备。 4）控制系统。 实验二:用户接口模块实验 一：实验目的： 1.全面了解用户线接口电路功能（BORST）的作用及其实 现方法。 2.通过对用户模块电路PBL 387 10电路的学习与实验， 进一步加深对BORST功能的理解。 二：实验要求： 1.了解用户模块PBL 387 10的主要性能与特点。 2.熟悉用PBL 387 10组成的用户线接口电路。 三：实验仪器设备和材料清单： 程控交换实验箱，双综示波器。 四：实验方法与步骤：
IP路由与交换技术 实训 考 核 报 告 班级：13网络工程 学号：20* 姓名：李*
一、需求说明 XX公司组建公司网络，公司有总部和分部两个地区。总部主要有人事部，生产部，销售部，财务部、经理办公室和公司服务器，分部主要有销售部和财务部。根据规划，公司总部和分部已经从ISP获取了公网地址，要求规划和设计公司网络，并用现有设备模拟公司环境，完成规划和设计、实施、验收和报告文档，具体要求如下： 1、给出公司网络拓扑设计，公司网络设计要求有一定稳定性和可靠性； 2、规划各部门的IP、设备IP和互联IP； 3、为了安全财务部门主机只能经理办公室可以访问，并且财务部门主机不能访问外网； 4、公司服务器需要被外网用户访问，公司总部和分部除了财务部门外其余部门均可访 问外网； 5、利用现有设备完成公司网络拓扑搭建，并完成实施和验收； 6、写出规划和设计方案参与公司网络建设项目的投标。 二、规划设计（截图并附带文字说明） 括扑图： 规划： IP地址空间的分配，与网络拓扑层次结构相适应，既要有效地利用地址空间，又要体现出网络的可扩展性、灵活性和层次性，同时能
满足路由协议的要求，以便于网络中的路由聚类，减少路由器中路由表的长度，减少对路由器CPU、内存的消耗，提高路由算法的效率，加快路由变化的收敛速度，同时还有考虑到网络地址的可管理性。 IP地址分配尽量分配连续的IP地址空间；相同的业务和功能尽量分配连续的IP地址空间，有利于路由聚合以及安全控制。 总公司内： 人事部（IP：192.168.10.2~253 网关：192.168.10.254 子网掩码：24） 生产部（IP：192.168.20. .2~253网关：192.168.20.254 子网掩码：24） 销售部（IP：192.168.30. .2~253网关：192.168.30.254 子网掩码：24） 财务部（IP：192.168.40. .2~253网关：192.168.40.254 子网掩码：24） 经理办公室（IP：192.168.1. .2~253网关：192.168. 1.254子网掩码：24） 公司服务器（IP：192.168.2. .2~253网关：192.168.2.254 子网掩码：24） 分公司内： 销售部（IP：192.168.50. .2~253 网关：192.168.50.254 子网掩码：24） 财务部（IP：192.168.60. .2~253网关：192.168.60.254 子网掩码：24） 外网主机：（IP：200.0.0.0 网关：200.0.0.254 子网掩码：24） 外网客户机（IP：200.0.0.2~253 网关：200.0.0.254子网掩码：24） 路由器： AR1（g0/0/0 10.0.0.1 24，g0/0/1 20.0.0.1 24） AR2（g0/0/0 40.0.0.1 24，g0/0/1 20.0.0.2 24，g0/0/2 30.0.0.1 24） AR3（g0/0/0 192.168.50.254 24 g0/0/1 192.168.60.254 24，g0/0/2 50.0.0.1 24） AR4（g0/0/0 100.0.0.2 24，g0/0/1 200.0.0.254 24， 交换机： LSW1（vlanif 10 ip 192.168.10.254 24，vlanif 20 192.168.20.254 24，vlanif 100 ip 10.0.0.2 24） LSW2（vlanif 30 ip 192.168.30.254 24，vlanif 40 ip 192.168.40.254 24，vlanif 100 ip 30.0.0.2 24） 采用动态路由协议rip，用于自治系统（AS）内的路由信息的传递。 使用vlan协议对逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，
