建设工程质量检测取样方法
第一章常用建筑材料质量检验取样方法
第一节水泥取样方法
一、主要水泥品种、强度等级、代号
1、硅酸盐水泥分42.5、 42.5R、52.5、52.5R、62.5、62.5R六个强度等级，两种类型。不掺加混合料的称I类硅酸盐水泥，代号为P·I，掺不超过水泥质量5%石灰石或粒化高炉矿渣混合材料的称Ⅱ型硅酸盐水泥，代号P·Ⅱ。
2、普通硅酸盐水泥分为32.5、32.5R、42.5、42.5R、52.5、52.5R六个强度等级，代号为P·O。
3、矿渣、火山灰、粉煤灰硅酸盐水泥分为32.5、32.5R、42.5、42.5R、52.5、52.5R六个强度等级，代号为P·S、P·P、P·F。
二、引用标准
GB12573—1990《水泥取样方法》
GB175—1999《硅酸盐水泥、普通硅酸盐水泥》
GB1344—1999《矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥》
GB12958—1999《复合硅酸盐水泥》
三、标志
水泥袋上应清楚标明：产品名称、代号、净含量，强度等级，生产许可证编号、生产者名称和地址、出厂编号、执行标准号，包括年、月、日。掺火山灰混合材料的矿渣水泥还应标上“掺火山灰”的字样。包装袋两侧应印有水泥名称和强度等级。矿渣水泥的印刷采用绿色；火山灰和粉煤灰水泥采用灰色；硅酸盐和普通硅酸盐水泥采用红色。散装运输时应提交与袋装标志相同的卡片。
四、验收批
检查数量：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过400t为一批（即验收批），每批抽样不少于一次。
当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。
钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥。
检验方法：检查产品合格证、出厂检验报告和进场复验报告。
五、取样方法和数量
取样方法按GB12573进行。取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，总量至少12kg。
六、必须检测项目
安定性、凝结时间、强度。
七、填写取样单
内容包括：委托单位、工程名称、建设单位、样品名称、取样时间、代表数量、生产厂家、品种强度等级、出厂编号或出厂日期或进厂日期、要求检测项目、取样人、见证人、见证号等。
第二节建筑用石取样方法
一、使用范围
一般工业与民用建筑和构筑物施工现场中普通混凝土用最大粒径不大于80mm的碎石或卵石的取样。
二、引用标准
JGJ53—92 《普通混凝土用碎石或卵石质量标准及检验方法》
GB／T14685—200l《建筑用卵石、碎石》
三、验收批
用大型工具（如火车、货船或汽车）运输至现场的，以400m3或600t为一验收批；用小型工具（如马车等）运输的，以200m3或300t为一验收批。不足上述数量者以一验收批论。
四、必须检验项目
颗粒级配、含泥量、泥块含量、针片状颗粒含量。
五、每组样品取样数量
不少于60kg。
六、取样方法
从料堆上取样时，取样部位应均匀分布。在料堆的顶部、中部和底部选取均匀分布的五个不同部位，取样前先将取样部位表面铲除，然后由各部位抽取大致相等的石子共15份，混合均匀，组成一组样品。
七、填写取样单
取样单填写内容应包括：委托单位、工程名称、建设单位、样品名称、取样时间、代表数量、产地、要求检验项目、取样人、见证人、见证号等。
第三节建筑用砂取样方法
一、适用范围
一般工业与民用建筑和构筑物施工现场中普通混凝土用砂取样。
二、引用标准
JGJ52—92《普通混凝土用砂质量标准及检验方法》
GB／T14684—200l《建筑用砂》
三、验收批
用大型工具（如火车、货船或汽车）运输至现场的，以400m3或600t为一验收批；用小型工具（如马车等）运输的，以200m3或300t为一验收批。不足上述数量者以一验收批论。四、必须检验项目
颗粒级配、含泥量、泥块含量。如为海砂，氯离子含量为必检项目。
五、每组样品取样数量
不少于10kg。
六、取样方法
从料堆上取样时，取样部位应均匀分布。取样前先将取样部位表层铲除，然后由各部位抽取大致相等的砂共8份，混合均匀，组成一组样品。
七、填写取样单
取样单填写内容应包括：委托单位、工程名称、建设单位、样品名称、取样时间、代表数量、产地、要求检验项目、取样人、见证人、见证号等。
第四节混凝土试件取样及制作方法
一、适用范围
一般工业与民用建筑和构筑物中所用混凝土试件的取样及制作。
二、引用标准
GBJ50081—2002 《普通混凝土力学性能实验方法》
GBJ107—87 《混凝土强度检验评定标准》
JGJ55—2000《普通混凝土配合比设计规程》
GB/T50080-2002《普通混凝土拌合物性能试验标准》
GB50204—2002 《混凝土结构工程施工质量验收规范》
GBJ14902—2003 《预拌混凝土》
GB50108-2001 《地下工程防水技术规范》
GB50208—2002 《地下防水工程质量验收规范》
三、混凝土试件的取样
（一）现场搅拌混凝土
混凝土式样应在混凝土浇筑地点随机抽取，取样频率应符合下列规定。
1、每拌制100盘，且不超过100m3的同配合比的混凝土，取样次数不得少于一次。
2、每一工作台拌制的同配合比的混凝土不足100盘时，其取样次数仍不得少于一次。
3、当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不得少于一次。
4、每一楼层、同配合比的混凝土，其取样不得少于一次。
5、每次取样应至少留置一组标准试件（即在标准养护条件下的试件），至于现场同条件养护试件的留置组数，可以根据实际需要决定。
（二）预拌（商品）混凝土
预拌（商品）混凝土强度检验的取样频率和组批条件应遵照下列规定执行：
1、用于交货检验的混凝土试样应在交货地点采取。按每100m3相同配合比的混凝土，取样不得少于一次；一个工作班拌制的相同配合比的混凝土不足100m3时取样也不得少于一次；当在一个分项工程中连续供应相同配合比的混凝土量大于1000m3时，其交货检验的试样，每200m3混凝土取样不得少于一次。
2、用于出厂检验的混凝土试样应在搅拌地点采取，按每100盘相同配合比的混凝土取样不得少于一次；每一工作班相同配合比的混凝土取样不得少于一次；每一工作班相同配合比的混凝土不足100盘时，取样亦不得少于一次。
3、对于预拌混凝土拌合物的质量，每车应目测检查；混凝土坍落度检验的试样，每100m3相同配合比的混凝土取样检验不得少于一次；当一个工作班相同配合比的混凝土不足100m3时，也不得少于一次。
（三）抗渗混凝土
混凝土抗渗试块留置按下列规定：
对有抗渗要求的混凝土结构，其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定。
对于地下防水工程，连续浇筑混凝土每500 m3应留置一组抗渗试件（一组为6个抗渗试件），且每项工程不得少于两组。采用预拌混凝土的抗渗试件，留置组数应视结构的规模和要求而定。
四、试件制作
制作混凝土试件用的试模有铸铁或铸钢制成，应具有足够的刚度并拆装方便。试模内表面应机械加工，其不平度应为每100mm不超过0.05mm，组装后各相邻面的不垂直度不应超过±0.5度，
1、试模选用。混凝土抗压强度试件为正立方体，每组3块，试模尺寸按下表选用：
h）为150mm 的圆台体，每组6块。
2、制作试件前，应将试模清擦干净，并在其内壁涂一层矿物油脂或其他脱模剂。
3、每组试件所用的拌合物，根据不同要求应随机地从同一盘搅拌或同一车运送的混凝土中抽取试样，试样应在卸料过程中卸料量的1/4至3/4之间采取。取样后立即制作试件。
4、试件用人工插捣时，混凝土拌合物应分两层装入试模，每层的装料厚度大致相等。插捣用的钢棒长600mm，直径为160mm，端部应磨圆。插捣应按螺旋方向从边缘向中心均匀进行。插捣底层时，捣棒应达到试模表面，插捣上层时，捣棒应穿入下层深度约20～30mm。插捣时捣棒应保持垂直，不得倾斜，同时还得用抹刀沿试模内壁插入数次。每次插捣次数不少于15次，插捣完后，刮除多余的混凝土，并用抹刀抹平。
5、试件采用振动台成型时，应将混凝土拌合物一次装入试模，装料时应用抹刀沿内壁略加插捣并使混凝土拌合物高出试模上楼。振动时应防止试模在振动台上自由跳动，振动应持续到混凝土表面出浆为止，刮除多余的混凝土，并用抹刀抹平。
6、采用标准养护的试件应在温度为20±5℃环境下静置1～2昼夜，然后编号拆模放入标准养护室中养护（温度为20±3℃，湿度在90%以上）。无标准养护室时混凝土试件可在温度为20±3℃的不流动水中养护，水的PH值≥7。
7、采用与构筑物或构件同条件养护的试件，成型后即应覆盖表面，以防水分蒸发，其拆模时间可与实际构件的拆模试件相同。拆模后，试件仍需保持同条件养护。
五、填写取样单
取样单填写内容应包括：委托单位、工程名称、建设单位、使用部位、设计强度等级、制作日期、配合比、坍落度、养护条件、试件组数、取见证人、见证号等。
第五节混凝土外加剂取样方法
一、适用范围
建筑工程施工现场及预拌混凝土搅拌站用外加剂的取样。
二、应用标准
GB／T8076—1997《混凝土外加剂》
JC473-2001 《混凝土泵送剂》
JC476-2001 《混凝土膨胀剂》
JC474-1999 《砂浆、混凝土防水剂》
JC475-96 《混凝土防冻剂》
JC477-96 《喷射混凝土速凝剂》
GB50119-2003《混凝土外加剂应用技术规范》
三、基本概念
1、混凝土外加剂是在拌制混凝土过程中渗入，用以改善混凝土性能的物质。掺量不大于水泥重量的5%（特殊情况除外）。
2、选用的外加剂应有供货单位提供的下列技术文件：
产品说明书，并应标明产品主要成分；出厂检验报告及合格证；掺外加剂混凝土性能检验报告。
3、掺外加剂混凝土所用水泥，宜采用硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥，并应检验外加剂与水泥的适应性，符合要求方可使用。
4、根据《混凝土外加剂应用技术规范》，严禁使用对人体产生危害、对环境产生污染的外加剂。
在混凝土工程中常用的外加剂名称有：普通减水剂、高效减水剂、引气剂、引气减水剂、缓凝剂、缓凝减水剂、缓凝高效减水剂、早强剂、早强减水剂、防冻剂、膨胀剂、泵送剂、防水剂及速凝剂等十四种外加剂。
5、普通减水剂及高效减水剂的品种、适用范围和检验要求
⑴品种
混凝土工程中可采用下列普通减水剂：
木质素磺酸盐类：木质素磺酸钙、木质素磺酸钠、木质素磺酸镁及丹宁等。
混凝土工程中可采用下列高效减水剂：
多环芳香族磺酸盐类：萘和萘的同系磺化物与甲醛缩合的盐类、胺基磺酸盐等；
水溶性树脂磺酸盐类：磺化三聚氰胺树脂、磺化古码隆树脂等；
脂肪族类：聚羧酸盐类、聚丙烯酸盐类、脂肪族羟甲基磺酸盐高缩聚物等；
其他：改性木质素磺酸钙、改性丹宁等。
⑵适用范围
普通减水剂及高效减水剂可用于素混凝土、钢筋混凝土、预应力混凝土，并可制备高强高性能混凝土。
普通减水剂宜用于日最低气温5℃以上施工的混凝土，不宜单独用于蒸养混凝土；高效减水
剂宜用于日最低气温0℃以上施工的混凝土。
当掺用含有木质素磺酸盐类物质的外加剂时应先做水泥适应性试验，合格后方可使用。
⑶检验要求
普通减水剂、高效减水剂进入工地（或混凝土搅拌站）的检验项目应包括pH值、密度（或细度）、混凝土减水率，符合要求方可入库、使用。
6、引气剂及引气减水剂
在混凝土坍落度基本相同的条件下，能减少拌合用水量的外加剂。
⑴品种
混凝土工程中可采用下列引气剂：
松香树脂类：松香热聚物，松香皂类等；
烷基和烷基芳烃磺酸盐类：十二烷基磺酸盐、烷基苯磺酸盐、烷基苯酚聚氧乙烯醚等；
脂肪醇磺酸盐类：脂肪醇聚氧乙烯醚、脂肪醇聚氧乙烯磺酸钠、脂肪醇硫酸钠等；皂甙类：三萜皂甙等；
其他：蛋自质盐、石油磺酸盐等。
混凝土工程中可采用由引气剂与减水剂复合而成的引气减水剂。
⑵适用范围
引气剂及引气减水剂，可用于抗冻混凝土、抗渗混凝土、抗硫酸盐混凝土、泌水严重的混凝土、贫混凝土、轻骨料混凝土、人工骨料配制的普通混凝土、高性能混凝土以及有饰面要求的混凝土。
引气剂、引气减水剂不宜用于蒸养混凝土及预应力混凝土，必要时，应经试验确定。
⑶检验要求
引气剂及引气减水剂进入工地（或混凝土搅拌站）的检验项目应包括 pH 值，密度（或细度）、含气量、引气减水剂应增测减水率，符合要求方可人库、使用。
抗冻性要求高的混凝土，必须掺引气剂或引气减水剂，其掺量应根据混凝土的含气量要求，通过试验确定。
7、缓凝剂，缓凝减水剂及缓凝高效减水剂
⑴品种
混凝土工程中可采用下列缓凝剂及缓凝减水剂：
糖类：糖钙、葡萄糖酸盐等；
木质素磺酸盐类：木质素磺酸钙、木质素磺酸钠等；
羟基羧酸及其盐类：柠檬酸、酒石酸钾钠等；
无机盐类：锌盐、磷酸盐等；
其他：胺盐及其衍生物、纤维素醚等。
混凝土工程中可采用由缓凝剂与高效减水剂复合而成的缓凝高效减水剂。
⑵适用范围
缓凝剂、缓凝减水剂及缓凝高效减水剂可用于大体积混凝土、碾压混凝土、炎热气候条件下施工的混凝土，大面积浇筑的混凝土、避免冷缝产生的混凝土。需较长时间停放或长距离运输的混凝土、自流平免振混凝土、滑模施工或拉模施工的混凝土及其他需要延缓凝结时间的混凝土。缓凝高效减水剂可制备高强高性能混凝土。
缓凝剂，缓凝减水剂及缓凝高效减水剂宜用于日最低气温5℃以上施工的混凝土，不宜单独用于有早强要求的混凝土及蒸养混凝土。
柠檬酸及酒石酸钾钠等缓凝剂不宜单独用于水泥用量较低、水灰比较大的贫混凝土。当掺用含有糖类及木质素磺酸盐类物质的外加剂时应先做水泥适应性试验，合格后方
可使用。
使用缓凝剂、缓凝减水剂及缓凝高效减水剂施工时，宜根据温度选择品种并调整掺量，
满足工程要求方可使用。
⑶检验要求
缓凝剂、缓凝减水剂及缓凝高效减水剂进入工地（或混凝土搅拌站）的检验项目应包括pH 值，密度（或细度）、混凝土凝结时间，缓凝减水剂及缓凝高效减水剂应增测减水率，合格后方可入库、使用。
8、膨胀剂
能使混凝土产生一定体积膨胀的外加剂。
⑴混凝土工程可采用下列膨胀剂：硫铝酸钙类；硫铝酸钙一氧化钙类；氧化钙类。
⑵掺膨胀剂混凝土所采用的原材料应符合下列规定：
膨胀剂：应符合《混凝土膨胀剂》JC 476标准的规定；
膨胀剂运到工地（或混凝土搅拌站）应进行限制膨胀率检测，合格后方可入库、使用；水泥：应符合现行通用水泥国家标准，不得使用硫铝酸盐水泥、铁铝酸盐水泥和高铝
水泥。
9、防冻剂
能使混凝土在负温下硬化，并在规定时间内达到足够防冻强度的外加剂。
混凝土工程中可采用下列防冻剂：
强电解质无机盐类： 1）氯盐类：以氯盐为防冻组分的外加剂；2）氯盐阻锈类：以氯盐与阻锈组分为防冻组分的外加剂； 3）无氯盐类：以亚硝酸盐、硝酸盐等无机盐为防冻组分的外加剂。严禁用于饮水工程及与食品相接触的工程，严禁食用。
水溶性有机化合物类：以某些醇类等有机化合物为防冻组分的外加剂。
有机化合物与无机盐复合类。可用于素混凝土、钢筋混凝土及预应力混凝土工程。
复合型防冻剂：以防冻组分复合早强、引气、减水等组分的外加剂。可用于素混凝土、钢筋混凝土及预应力混凝土工程。
含亚硝酸盐、碳酸盐的防冻剂严禁用于预应力混凝土结构。
防冻剂运到工地（或混凝土搅拌站）首先应检查是否有沉淀、结晶或结块。检验项目应包括密度（或细度），R－7、R+8抗压强度比，钢筋锈蚀试验。合格后方可入库、使用。
10、防水剂
防水剂可用于工业与民用建筑的屋面、地下室、隧道、巷道、给排水池、水泵站等有防水抗渗要求的混凝土工程。
含氯盐的防水剂可用于素混凝土、钢筋混凝土工程，严禁用于预应力混凝土工程。
防水混凝土施工应选择与防水剂适应性好的水泥。一般应优先选用普通硅酸盐水泥，有抗硫酸盐要求时，可选用火山灰质硅酸盐水泥，并经过试验确定。
防水剂进入工地（或混凝土搅拌站）的检验项目应包括pH值、密度（或细度）、钢筋锈蚀，符合要求方可入库、使用。
11、速凝剂
能使混凝土迅速凝结硬化的外加剂，分为粉状速凝剂和液体速凝剂。
粉状速凝剂：以铝酸盐、碳酸盐等为主要成分的无机盐混合物等。
液体速凝剂：以铝酸盐、水玻璃等为主要成分，与其他无机盐复合而成的复合物。
速凝剂可用于采用喷射法施工的喷射混凝土，亦可用于需要速凝的其他混凝土。喷射混凝土施工时，应采用新鲜的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥，不得使用过期或受潮结块的水泥。
速凝剂进入工地（或混凝土搅拌站）的检验项目应包括密度（或细度），凝结时间、1d抗压强度，符合要求方可入库、使用。
12、泵送剂
能改善混凝土拌合物泵送性能的外加剂。混凝土工程中，可采用由减水剂、缓凝剂、引气剂等复合而成的泵送剂。
泵送剂适用于工业与民用建筑及其他构筑物的泵送施工的混凝土；特别适用于大体积混凝土、高层建筑和超高层建筑；适用于滑模施工等；也适用于水下灌注桩混凝土。
泵送剂运到工地（或混凝土搅拌站）的检验项目应包括pH值、密度（或细度）、坍落度增加值及坍落度损失。符合要求方可入库、使用。
四、检测批要求
混凝土外加剂：以同一生产厂家、同一编号的同种产品为一批。
混凝土泵送剂：同一厂家、同一种产品，每50吨为一批，不足50吨也作为一批。
混凝土膨胀剂：同一厂家、同一种产品，每200吨为一批，不足200吨也作为一批。
混凝土防水剂：同一厂家、同一种类型的产品，厂年产500吨以上的，每50吨为一批；年产500吨以下的，每30吨为一批。
混凝土防冻剂：同一厂家、同一种防冻剂，每50吨为一批，不足50吨也作为一批。
混凝土速凝剂：同一厂家、同一种防冻剂，每20吨为一批，不足20吨也作为一批。
五、取样方法
混凝土外加剂：抽样应有代表性并混合均匀。每批抽样量不少于0.5吨水泥所需用的外加剂量。
混凝土泵送剂：抽样应有代表性并混合均匀。每批抽样量不少于0.5吨水泥所需用的泵送剂量。
混凝土膨胀剂：抽样应有代表性，可以连续抽样，也可以从20个以上的不同部位取等量样品，每批抽样总量不少于10kg。
混凝土防水剂：抽样应有代表性并混合均匀。每批抽样量不少于0.2吨水泥所需用的防水剂量。
混凝土防冻剂：抽样应有代表性并混合均匀。每批抽样量不少于0.15吨水泥所需用的防水剂量。
混凝土速凝剂：每一批应从16个不同点取样，每个点取样250g，共取4kg。将试样充分混匀。
六、填写取样单
取样单填写内容应包括：委托单位、工程名称、建设单位、样品名称、取出厂编号、生产厂家、取样时间、样品代表数量、要求检测项目、取样人、见证人、见证号等。送样时随附产品质量保证单。
第六节砌筑砂浆强度试件的取样、制作方法
一、适用范围
适用于以水泥、砂、石灰或掺合料等为主的材料，用于房屋建筑及一般构筑物中的砌筑、抹灰等用途的砂浆抗压强度试验的试件取样、制作。
二、引用标准
JGJ70—90 《建筑砂浆基本性能试验方法》
JGJ98—2000《砌筑砂浆配合比设计规程》
GB50203—2002 《砌体工程施工质量验收规范》
三、取样
1、每一层楼或250m3砌体砂浆为一取样批，至少应制作一组试块（每组6块）。如砂浆标号或配合比变更时，还应制作试块。
2、砂浆试验用料可从同一盘搅拌机或同一车运送的砂浆中取出，取样应在使用地点的砂浆槽、砂浆运送车或搅拌机出料口，至少从三个不同的部位集取，所取得的数量应多于试验用料的1～2倍。
3、砂浆拌合物取样后，应尽快成型试件。
四、试件制作
1、试件采用70.7mm×70.7mm×70.7mm立方体三联无底试模成型。
2、制作砂浆试件时，将无底试模放在预先铺在吸水性较好的纸的普通粘土砖上（砖的吸水率不少于10%，含水率不大于2%），试模内壁事先涂刷薄层机油或脱模剂。
3、放于砖上的湿纸，应为湿的新闻纸（或其他未粘过的胶凝材料的纸），纸的大小要以能盖过砖的四边为准，砖的使用面要求平整，凡砖四个垂直面粘过水泥或其他胶凝材料后，不允许再使用。
4、向试模内一次注满砂浆，用捣棒均匀由外向里按螺旋方向插捣25次，为了防止低稠度砂浆插捣后可能留下孔洞，允许用油灰刀沿模壁插数次，使砂浆高出试模顶面6～8mm。
5、当砂浆表面开始出现麻斑状态时（约15～30min）将高出部分的砂浆沿试模顶面削去抹平。
6、试件制作后应在20±5℃温度环境下停置一昼夜（24±24h），当气温较低时，可适当延长时间，但不应超过两昼夜，然后对试件进行编号并拆模。试件拆模后，应在标准养护条件下，继续养护至28d，然后进行试压。
7、标准养护的条件是
a.水泥混合砂浆应为温度20±3℃，相对湿度60%~80%。
b.水泥砂浆和微沫砂浆应为温度20±3℃，相对湿度90%以上。
c.养护期间，试件彼此间隔不少于10mm。
自然养护的条件是：
a.水泥混合砂浆应在正温度，相对湿度60%~80%。
b.水泥砂浆和微沫应在正温度，并保持试块表面湿润。
c.须作好养护期间的温度记录。有争议时以标养条件为准。
五、填写取样单
取样单填写内容应包括：委托单位、工程名称、建设单位、砂浆种类、使用部位、设计强度等级、制作日期、养护条件、配合比、稠度等。
第七节钢材取样方法
一、适用范围
一般工业及民用建筑和构筑物用混凝土用热轧光圆钢筋、混凝土用热轧带钢筋、低碳钢热轧圆盘条、冷轧带肋钢筋、冷拔低碳钢丝、冷拉钢筋的取样。
二、引用标准
GB1499—1998 《钢筋混凝土用热轧带肋钢筋》
GB700—88《碳素结构钢》
GB/T2975—1998 《钢及钢产品力学性能取样位置及试样制备》
GB/17505—1998 《钢及钢产品交货一般技术要求》
GB13013—91 《钢筋混凝土用热轧光圆钢筋》
GBl3788—2000《冷轧带肋钢筋》
GB/T701—1997 《低碳钢热轧圆盘条》
DB32/032—2002 《混凝土结构工程施工质量验收规范》
JC3046—1998 《冷轧扭钢筋》
JGJ82-91《钢结构高强度螺栓连接的设计、施工及验收规程》
三、术语
热轧钢筋：经热轧成型并自然冷却的成品钢筋。
冷轧钢筋：横截面通常为圆形，且表面通常带有两条纵肋和沿长度方向均匀分布的横肋的钢筋。
光圆钢筋：横截面通常为圆形，且表面为光滑的钢筋混凝土配筋面钢材。
冷轧带肋钢筋：热轧圆盘条经冷轧或冷拔减径后在其表面冷轧成三面有肋的钢筋。
冷轧扭钢筋：低碳钢热轧圆盘经专用钢筋冷轧扭机调直、冷轧，并冷扭一次成型，具有规定截面形状和节距的连续螺旋状钢筋。
四、级别、代号（牌号）、公称直径
热轧带肋钢筋：分为Ⅱ、Ⅲ、Ⅳ、Ⅴ级，强度等级代号分别为HRB335、HRB400、RRB400、HRB500；公称直径范围8～50mm，推荐公称直径8、10、12、16、20、25、32和40mm。
热轧光圆钢筋：为Ⅰ级。强度等级代号为HPB235。公称直径单位为8～20mm，推荐公称直径为8、10、12、16、20mm。
低碳钢热轧圆盘条：建筑用盘条的牌号为Q235、公称直径为5.5、6.0、6.5、7.0、8.0、9.0、10.0、11.0、12.0、13.0、14.0mm。
冷轧带肋钢筋：按抗拉强度分为三级：LL550、LL650、LL800。公称直径范围为4～12mm，推荐工程直径为5、6、7、8、9、10mm。
冷拔低碳钢丝：分为甲、乙丙级，甲级钢丝直径有5mm，4mm，适用于作预应力筋，乙级直
径3~5mm ，钢丝适用于作焊接网、焊接骨架、箍筋和构造钢筋。
冷拉钢筋：采用热轧钢筋加工制成。分Ⅰ、Ⅱ、Ⅲ、Ⅳ级钢筋，Ⅰ级适用于钢筋混凝土结构中的受拉钢筋，冷拉Ⅱ、Ⅲ、Ⅳ级钢筋可作预应力混凝土结构的预应力筋。
冷轧扭钢筋代号：分Ⅰ、Ⅱ型，直径符号Фt
Ⅰ型公称直径：5.5，8，10，12，14mm ，为矩形截面。
Ⅱ型公称直径：12mm ，为菱形截面。
五、钢材力学性能验收批、取样数量及方法

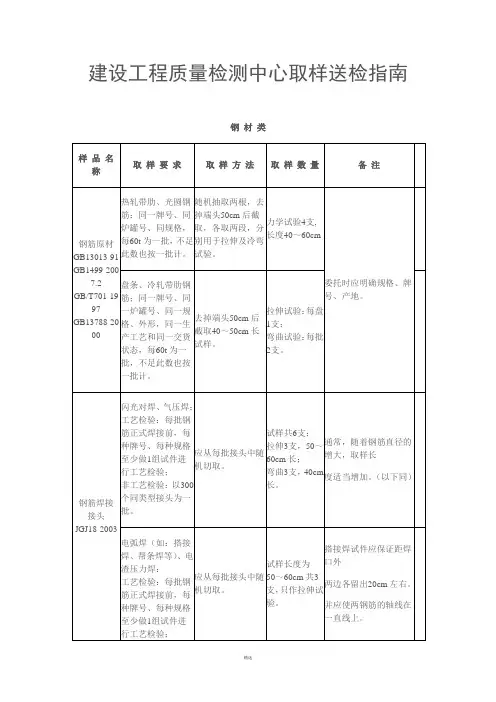

钢材应按批进行检查和验收，每批应由同一牌号、同一炉罐号、同一规格、同一交货状态的钢材组成。其验收批重量、取样数量和方法见表。
300mm 二根
六、一般试验项目
屈服强度、抗拉强度、伸长率（以上三项由拉伸试验测得）、冷弯。
七、填写取样单
取样单填写内容应包括：委托单位、工程名称、建设单位、取样时间、代表数量、生产厂家或产地、钢材级别或牌号、钢材种类、规格、试件组数、要求检验项目、取样人、见证人、见证号等。
第八节钢筋焊接及钢筋机械连接试件的取样方法
一、适用范围
钢筋混凝土结构中钢筋闪光对焊、电弧焊、电渣压力焊、气压焊、预埋件钢筋T型接头，带肋钢筋套筒挤压连接、钢筋锥螺纹接头、镦粗直螺纹接头。
二、引用标准
JGJ18—2003 《钢筋焊接及验收规程》
JGJ107—2003 《钢筋机械连接通用技术规程》
JGJ108—2003 《带肋钢筋套筒挤压连接技术规程》
JGJ109—2003 《钢筋锥螺纹接头技术规程》
三、术语
钢筋机械连接：通过连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。
钢筋锥螺纹接头：把钢筋的连接端加工成锥形螺纹（简称丝头），通过锥螺纹连接套把两根带丝头的钢筋，按规定的力矩连接成一体的钢筋接头。
镦粗直螺纹钢筋接头：将钢筋的连接端先行镦粗，再加工出圆柱螺纹，并用连接套筒连接的钢筋接头。
四、一般实验项目
抗拉强度。闪光对焊、气压焊、（梁、板水平筋）增加一冷弯试验项目。
五、验收批及取样数量
1、焊接接头：
钢筋闪光对焊：在同一台班内，由同一焊工完成的200个同级别、同直径钢筋焊接接头应
作为同一批。当同一台班内焊接的接头数量较少，可在一周之内累计计算；累计仍不足200个接头，应按一批计算。每批接头中随机切取6个试件，其中3个做拉伸实验，3个做弯曲试验。
封闭环式箍筋闪光对焊接头，以600个同牌号、同规格的接头作为一批，只做拉伸试验。
电弧焊：以300个接头为一批。现场安装条件下，每一至二楼层以300个同接头型式、同钢筋级别的接头作为一批。不足300个时仍为一批，从每批中随机切取3个接头进行拉伸试验。
电渣压力焊：以300个接头为一批。现浇钢筋混凝土多层结构中，以每一楼层或施工区段中300个同级别钢筋接头为一批，不足300个时仍为一批，每批随机切取3个做拉拉试验。
钢筋气压焊：以200个接头为一批。现浇钢筋混凝土房屋结构同一楼层以200个接头作为一批，不足200个接头仍应作为一批，每批接头中随机机抽取3个接头做拉伸试验。在柱、墙的竖向钢筋连接中，应从每批接头中随机切取 3 个接头做拉伸试验；在梁、板的水平钢筋连接中，应另切取3个接头做弯曲试验。
预埋件钢筋T型接头（埋弧焊）：以300件同类型预埋体作为一批。一周内连续焊接时，可累计。不足300件时，按一批计算。应从每批预埋件中随机切取 3 个接头做拉伸试验，试件的钢筋长度应大于或等于200mm，钢板的长度和宽度均应大于或等于60mm。
电阻点焊：凡钢筋牌号、直径及尺寸相同的焊接骨架和焊接网应视为同一类型制品，且每200件作为一批，一周内不足2003个接头做拉伸试验。
热轧钢筋的焊点应作剪切试验，试件应为3件；冷轧带肋钢筋焊点除作剪切试验外，尚应对纵向和横向冷轧带肋钢筋作拉伸试验，试件应各为 1 件。剪切试件纵筋长度应大于或等于290mm ，横筋长度应大于或等于 50mm；拉伸试件纵筋长度应大于或等于300mm。
2、机械连接接头：
带肋钢筋套筒挤压连接：同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。每一验收批随机抽取3个试件做单向拉伸试验。
钢筋锥螺纹接头：同一施工条件下的同一批材料的同等级、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。每一验收批随机抽取3个试件做单向拉伸试验。
镦粗直螺纹接头：现场检验，同一施工条件下采用同批材料的同等级、同型式、同规格接头500个为一检验批，不足500个亦作为一个验收批，连续10个检验批，全部拉伸试件一次抽样均合格时，验收批接头数量可扩大一倍。对接头的每一个验收批，在工程结构中随机截取3个试件做单向拉伸试验。钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，工艺试验每种规格钢筋的接头试件不少于3根，同时对接头试件的母材进行抗拉强度试
验。
六、取样要求
1、焊接接头：
对焊及电渣压力焊：拉伸试件长500mm，接头应位于试件中央。对焊的冷弯试件长300mm，接头位于试件中央。闪光对焊接头、气压焊接头进行弯曲试验时，应将受压面的全面毛刺和镦粗敦凸起部分消除，且应与钢筋的外表齐平。
搭接焊：拉伸试件长500mm。直径为25mm以上的钢筋应长一些。搭接在试件中部。注意二根被连接钢筋在搭接段应先弯一角度（15度左右），使搭焊好后的二根钢筋处于同一直线上。
钢筋闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头拉伸试验结果均应符合下列要求：
3 个热轧钢筋接头试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度；HRB400钢筋接头试件的抗拉强度均不得小于570N/mm2；
至少应有2个试件断于焊缝之外，并应呈延性断裂。当达到上述2顶要求时，应评定该批接头为抗拉强度合格。
当试验结果有 2 个试件抗拉强度小于钢筋规定的抗拉强度；或 3 个试件均在焊缝或热影响区发生脆性断裂时，则一次判定该批接头为不合格品。
当试验结果有 1 个试件的抗拉强度小于规定值，或 2 个试件在焊缝或热影响区发生脆性断裂，其抗拉强度均小于钢筋规定抗拉强度的1.10倍时，应进行复验。
复验时，应再切取 6 个试作。复验结果，当仍有 1 个试件的抗拉强度小于规定值，或有 3 个试件断于焊缝或热影响区呈脆性断裂，其抗拉强度小于钢筋规定抗拉强度的1.10倍时，应判定该批接头为不合格品。
2、机械连接接头：
套筒冷挤压（锥螺纹接头、镦粗直螺纹接头）：拉伸试件长600mm，接头位于试件中部。
对接头的每一验收批，必须在工程结构中随机截取3个接头试件作抗拉强度试验，按设计要求的接头等级进行评定。
当3个接头试件的抗拉强度均符合本规程表3.0.5中相应等级的要求时，该验收批评为合格。如有1个试件的强度不符合要求，应再取6个试件进行复检。复检中如仍有1个试件的强度不符合要求，则该验收批评为不合格。
现场检验连续10个验收批抽样试件抗拉强度试验1次合格率为l00%时，验收批接头数量可以
扩大1倍。
七、填写取样单
取样单填写内容应包括：委托单位、工程名称、建设单位、取样时间、钢筋生产厂或产地、钢筋级别或牌号、钢筋规格、焊接（或连接）方式，使用部位、试件组数、要求检验项目、取样人、见证人、见证号等。
第九节砌墙砖取样方法
一、适用范围
施工现场中烧结普通砖、多孔砖、空心砖与空心砖块、粉煤灰砖、非烧结普通砖、普通混
凝土小型空心砖块、蒸压加汽混凝土砌块的取样。
二、引用标准
GB/T5101—2003 《烧结普通砖》
GB13544—2000 《烧结多孔砖》
GB13545—2003 《烧结空心砖和空心砌块》
JC239—2001 《粉煤灰砖》
JC433—91 《非烧结普通粘土砖》
GB8239—1997 《普通混凝土小型空心砌块》
GB/T11968—1997 《蒸压加汽混凝土砌块》
JC366—92 《砌墙砖检验规则》
GB/T2542—2003 《砌墙砖试验方法》
GB/T4111—1997 《混凝土小型空心砌块试验方法》
GB/T11969—11975—1997 《加气混凝土性能试验方法》
三、验收批
烧结普通砖：同一厂家在一致条件下射干产的3.5～15万块为一批，不足3.5万块也按一批计。
烧结多孔砖：同一厂家在一致条件下射干产的5万块为一批，不足5万块也按一批计。
烧结空心砖（砌块）：同一厂家在一致条件下射干产的3万块为一批，不足3万块也按一批计。
粉煤灰砖：同一厂家在一致条件下生产的10万块为一批，不足10万块也按一批计。
非烧结普通砖：同一厂家在一致条件下生产的3～5万块为一批，不足3万块也按一批计。
普通混凝土小型空心砌块：同一厂家在一致条件下生产的1万块为一批，每月生产的块数不足1万块者亦按一批计。
蒸压加气混凝土砌块：同一厂家，在一致条件下生产的1万块为一批，不足1万块也按一批计。
第十节干压陶瓷砖、瓦取样方法
一、适用范围
施工现场建筑物内、外墙及地面装饰用砖，屋面用瓦的取样。
二、引用标准
GB/T4100.1—1999 《干压陶瓷砖第1部分：瓷质砖（吸水率E≤0.5%）》
GB/T4100.2—1999 《干压陶瓷砖第2部分：炻瓷砖（吸水率0.5% GB/T4100.3—1999 《干压陶瓷砖第3部分：细炻砖（吸水率3% GB/T4100.4—1999 《干压陶瓷砖第4部分：炻质砖（吸水率6% GB/T4100.5—1999 《干压陶瓷砖第5部分：陶质砖（吸水率E≥10%）》 JC／T446—2000《混凝土路面砖》 JC746—1999 《混凝土瓦》 JC709—1998 《烧结瓦》 GB/3810.3—1999 《陶瓷砖试验方法第3部分：吸水率、显气孔率、表现相对密度和容重的测定》 GB/3810.4—1999 《陶瓷砖试验方法第4部分：断裂模数和破坏强度的测定》GB/3810.9—1999 《陶瓷砖试验方法第9部分：抗热震性的测定》 GB/3810.12—1999 《陶瓷砖试验方法第12部分：抗冻性的测定》 三、验收批 1、干压陶瓷砖：同一生产厂家、同种产品、同一级别、同一规格实际的交货量大于5000m2为一批，不足5000m2以一批计。 2、混凝土路面砖：同厂家、同一类别、同一规格、同一等级，每2万块为一批，不足2万块亦按一批计。 3、混凝土瓦：同厂家、同一类别、同一规格、同一等级，验收批分2千至5万、5万至10万、10万至15万以及15万以上四种情况，不同的验收批抽检样品的数量不同。 4、烧结瓦：同厂家、同类别、同色号、同等级的瓦，每1万至3.5万件为一验收批，不足 该数量时，亦按一批计。 取样单填写内容应包括：委托单位、工程名称、建设单位、样品名称、生产厂家、规格尺寸、取样时间、代表数量、样品数量、要求检验项目、取样人、见证人、见证号等。 第十一节防水材料取样方法 一、适用范围 适用于沥青防水卷材、改性沥青聚乙烯胎防水卷材、弹性体改性沥青防水卷材、塑性体改性沥青防水卷材、沥青复合胎柔性防水卷材（SBS）、聚氯乙烯防水卷材(APP)、氯化聚乙烯防水卷材、三元乙丙防水片材、氯化聚乙烯橡胶共混防水卷材(CPE)、聚氨酯防水涂料、聚氯乙烯弹性防水涂料等的取样。 二、引用标准 GB326—89 《石油沥青纸胎油毡、油纸》 GB328—89 《沥青防水卷材试验方法》 GB18967—2003 《改性沥青聚乙烯胎防水卷材》 JC/T690—1998 《沥青复合胎柔性防水卷材》 JC/T684—1997 《氯化聚乙烯—橡胶共混防水卷材》 JC/T674—1997 《聚氯乙烯弹性防水涂料》 JC/T864—2000《聚合物乳液防水涂料》 JC/T894—2001《聚合物水泥防水涂料》 GB18173.1—2000 《高分子防水材料第一部分片材》 GB18242—2003 《弹性体改性沥青防水卷材》 GB18243—2003 《塑性体改性沥青防水卷材》 GB12952—2003 《聚氯乙烯防水卷材》 GB12953—2003 《氯化聚乙烯防水卷材》 JC500—92 《聚氨酯防水涂料》 GB/T18244—2000 《建筑防水材料老化试验方法》 JC／T408-91(96)《水性沥青基防水涂料》 GB／T19250-2003《聚氨脂防水涂料》 JC634—96《水性聚氯乙烯焦油防水涂料》 JC／T852-1999《溶剂型橡胶沥青防水涂料》 GB／T16777—1997《建筑防水涂料试验方法》 三、验收批 沥青防水卷材：以同一品种、标号、等级的产品每1500卷为一批，不足1500卷者也按一批验收。 聚氯乙烯防水卷材（氯化聚乙烯防水卷材）：以5000m2同类型、同规格的卷材为一批，不满此数亦按一批计。 聚氨酯涂料：同一厂家、同一等级产品，甲组分以5t为一批，不足5t也按一批计；乙组分按产品重量配比相应增加批量。 改性沥青聚乙烯胎防水卷材（沥青复合胎柔性防水卷材）：同一厂家、同品种、同规格、同等级的1000卷为一批量，不足1000卷的亦按一批计。 弹（塑）性体改性沥青防水卷材：同一厂家、同类别、同规格10000m2为一批，不足10000m2时亦可作为一批。 三元乙丙防水片材：同一厂家、同品种、同规格的5000m2片材（如日产量超过8000m2则以8000m2）为一批。 氯化聚乙烯—橡胶共混防水卷材：同一厂家、同规格、同类型的卷材250卷为一批，不足250卷亦可作为一批。 必须加盖见证取样检测的专用章。 第十一条本规定由国务院建设行政主管部门负责解释。 第十二条本规定自发布之日起施行。 建设部关于加强工程质量检测工作的 若干意见 建监（96)208号 为了进一步做好工程质量检测工作，保证其在工程质量控制中的作用，根据目前的实际情况，对加强工程质量检测工作提出如下意见： 1 加强领导，提高对做好工程质量检测工作的认识 工程质量检测工作是工程质量监督管理的重要内容，也是做好工程质量工作的技术保证。 各级建设行政主管部门要按照建设部《建设工程质量管理办法》和《建筑工程质量检测工作规定》的要求，切卖加强对工程质量检测工作的领导，要进一步提高对工程质量检测工作的认识，增强做好工作的责任感和紧迫感。 各地区、各部门要结合本地区、本部门的具体情况，制订出切实可行的工程质量检测工作规划和具体措施，以确保工程质量检测工作的公正性、科学性和准确性。 2 进一步建立和健全工程质量检测体系 建立和健全工程质量检测机构，是做好工程质量检测土作的组织保证。根据建设部《建筑工程质量检测工作规定》，全国的建设工 程质量检测机构，由国家、省、市，<地)、县(市)级工程质量检测机构组成．目前，尚未建立省级工程质量检测机构的省、自治区，应在1996年底以前建立起来；尚未建立的市(地)、县(市)，要积极创造条件，应在1997年底以前建立起来。省级工程。 质量检测机构（中心）可在现有的专职检测机构或科研单位中，根据条件择优确定，并加以完善；新设立的市(地)、县(市)级工程质量检测机构宜设在当地过程质量监督机构之中，不宜再单独设立。 企业内部的土建试验室作为企业的质量保证机构，原则上只能承担本企业承建工程质量的检测任务。根据各地情况，对达到建筑施工和建筑构件一级试验室资质条件的，并经省级建设行政主管部门批准列入检测机构的企业内部土建试验室，方可承接社会委托的检测任务。否则，出据的检测数据无效。 3加强检测机构自身建设，提高检测工作质量 各级工程质量检测机构必须经过省级(含省级)，以上建设行政主管部门的资质认可和技术监督部门的计量认证审查，获得《工程质量检测机构资质认可证书》和《计量认证合格证书》，并在有效期内方可开展工程质量检测工作，否则，其出具的检测数据无效。 各级检测机构要建立健全质量保证体系，制定切实可行的质量管理手册，并在检测工作中认真贯彻执行。各级检测机构要按照有关规定，从组织机构、仪器设备、检测工作、人员素质、环境条件、工作制度等方面，不断加强自身建设，努力提高工程魇量检测业务水平，以确保检测工作的质量。 一、填空题（每空2分，共10分） 1 2、重要程度及监督监督控制要求不同的质量控制点，按照检查监督的力度不同我们可以分为见证点W 点和停止点H 点。 3、施工时所用的砌块产品龄期不应小于28 d。 4、涉及结构安全的试块、试件和见证取样与送检的比例不得低于有关标准规定取样数量的30 %。 5、所有分项工程施工，施工单位应在自检后，填写分项工程报检申请表，并附上分项工程评定表。 二、单项选择题（每题3分，共30分） 1、主体结构应由（D）组织进行验收。 A、项目经理 B、施工单位质量负责人 C、专业监理工程师 D、总监理工程师 2、根据《建设工程施工质量验收统一标准》（GB50300），单位工程竣工验收应由（B）组织。 A、施工单位 B、建设单位 C、设计单位 D、监理单位 3、当大体积混凝土平面尺寸过大时，可以适当设置（C），以减小外应力和温度应力；同时也有利于散热，降低混凝土的内部温度。 A、沉降缝 B、温度缝 C、变形缝 D、后浇缝 4、工程开工前应由（D）向有关人员进行安全技术交底。 A、项目经理 B、项目专职安全管理员 C、项目经理部的安全工程师 D、项目经理部的技术负责人 5、凡涉及安全、功能的有关产品，应按各专业工程质量验收规范规定复验，并经（B）检查认可。 A、施工单位技术负责人 B、设计单位 C、建设单位技术负责人 D、监理工程师（建设单位技术负责人） 6、隐蔽工程在隐蔽之前，应由（D）通知有关单位进行验收，并形成验收文件。 A、建设单位 B、监理单位 C、业主 D、施工单位 7、观察验槽的重点应选择在（C） A、基坑中心点 B、基坑边角处 C、受力较大的部位 D、最后开挖的部位 8、暗龙骨吊顶工程下列项不需防腐处理的是（C） A、金属吊杆 B、木龙骨 C、石膏板 D、金属龙骨 9、C30表示混凝土的（C）应大于或等于30MPa，且小于35MPa。 A、立方体抗压强度 B、轴心抗压强度 C、立方体抗压强度标准值 D、轴心抗压强度标准值 10、只能用于室内不能用于室外的陶瓷面砖品种是（B）。 A、多孔砖 B、有釉陶瓷砖 C、空心砖 D、无釉陶质砖 施工技术方案申报表 （南天［2017］技案005号） 合同名称：新孟河延伸拓浚（金坛区）及综合配套整治工程指前镇综合配套整治工程二标段 说明：本表一式份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、 发包人、设代机构各1份。 新孟河延伸拓浚（金坛区）及综合配套整治工程指前镇综合配套整治工程二标段 质 量 检 测 方 案 编制：___________________ 审核：___________________ 批准：___________________ 常州南天建设集团有限公司 二○一七年十一月二十八日 施工质量检测方案 一、编制依据 ⑴、《新孟河延伸拓浚（金坛区）及综合配套整治工程指前镇综合配套整治工程二标段》招标文件 ⑵、《水利工程施工质量检验与评定规范》（DB32/T2334-2013） ⑶、《水利水电工程施工质量检验与评定规程》（SL176-2007） ⑷、《水利水电建设工程验收规程》（SL223-2008） ⑸、《通用硅酸盐水泥》（GB175-2007） ⑹、《普通混凝土用砂、石质量及检验方法标准》（JGJ52-2006） ⑺、《钢筋焊接及验收规程》（JGJ18-2012） ⑻、《普通混凝土力学性能试验方法标准》GB/T50080-2016 ⑼、《砌体工程施工质量验收规范》GB50203-2011 ⑽、《混凝土结构工程施工质量验收规范》GB50204-2015 ⑾、《城镇道路工程施工与质量验收规范》CJJ1-2008 ⑿、《水工混凝土结构设计规范》SL191-2008 ⒀、《水利水电工程合理使用年限及耐久设计规范》SL654-2014 二、工程概况 新孟河延伸拓浚(金坛区)及综合配套整治工程白石港整治工程位于常州市金坛区指前镇。白石港底宽10.4m(口宽19.4m),白石港河底高程为0.50m。防洪标准50年一遇；工程等别Ⅲ等；河道及堤防级别3级,临时工程5级。西起丹金溧漕河,东入长荡湖至规划退圩环湖堤线,整治长度白石港为1.46km。堤顶高程:白石港7.2m；护岸结构主要为钢筋砼悬臂式挡墙。 本标段为施工二标白石港工程,包含河道和桥梁。河道主要包括河道土方工程,新建护岸,堤防工程,防汛道路等,桥梁工程包括新建自石港西桥主河桥梁一座,新建王家河桥支河一座。 本项目从2017年11月30日开工截止到2018年5月28日完工，工期：180日历天。 取样是按有关的技术标准、规范规定，从检验（检测）对象中抽取实验样品的过程。送样是指取样后将试样从现场移交给有检测资格的单位承检的全过程。取样和送样是工程质量检测的首要环节，其真实性和代表性直接影响检测数据的公正性。 为保证试件能代表母体的质量状况和取样的真实，制止出具只对试样（来样）负责的检测报告，保证建设工程质量检测工作的科学性、公正性和准确性，以确保工程质量，根据建设部建建[20001211]号《房屋建筑工程和市政基础设施工程实行见证取样和送检取样的规定》的要求，制定本制度。 一．工程概况： 1．项目名称：板房沟乡琴苑社区服务中心 2．工程地址：乌鲁木齐县 3．建设单位：乌鲁木齐县民政局 4．勘察单位：新疆岩土工程勘察设计研究院有限公司 5．设计单位：福建超平建筑设计有限公司 6．施工单位：新疆众旺达建设工程有限公司 7．监理单位：新疆成汇工程管理有限公司 8．结构类型：框架结构，框架为二级抗震 9．建筑面积：817.47㎡ 10. 建筑层数：地上三层 11．质量要求：合格 12．计划开竣工日期：2016年5月30日至2016年10月15日13．抗震设防烈度：八度 二、见证取样的目的 为规范房屋建筑工程和市政基础设施工程中涉及结构安全的试块、试件材料的见证取样和送检工作，从而保证本工程质量。 三、施工过程中的见证取样 在施工过程中，见证人员应按照见证取样和送检计划，对施工现场的送检进行见证，取样人员应在试件或其包装上作出标识、封标。标识和封标应标明工程名称、取样部位、取样日期、样品名称和样品数量，并由见证人员和取样人员签字。见证人员应制作见证记录，并将见证记录归入施工技术档案。 见证人员和取样人员应对试样的代表性和真实性负责。 1、见证取样送样的范围 本工程凡结构用钢筋及焊接试件、混凝土试块、砌筑砂浆试块、防水材料等项目，均实行见证取样。下列试块、试件和材料必须实施见证取样和送检。 2、见证取样的程序 项目施工负责人和监理单位应共同制定有见证取样和送检计划并确定承担有见证试验的试验室。 建筑工程主体结构质量检测方法研究 摘要：建筑工程主体结构施工直接影响整个工程的施工质量和人民的生命财产 安全。建筑企业要高度重视工程主体结构施工管理，加强主体结构质量检测，提 升主体结构的安全行和稳定性，确保整个工程施工质量。 关键词：建筑工程；主体结构；质量检测 引言 建筑工程的主体结构是传递、承担及接受建筑工程上部荷载，是保障建筑结构安全稳定 的重要组成部分，是我国建筑工程最可靠、稳定、有效的载体。在各类施工过程中，由于建 筑质量引发的事故比比皆是，为保障建筑工程的整体质量、安全性以及使用价值。施工企业 需要对建筑的主体结构实行质量检测，探析主体结构的有效性与安全性。 1建筑工程主体结构质量检测工作特征 建筑工程主体结构质量检测工作有四大基本特征：第一，合法性。国家针对建筑工程安 全质检工作颁布了一系列法律文献，因而，必须依法执行建筑工程主体结构质量检测工作， 确保每一步工作流程的合法性。第二，公正性。检测人员必须确保检测结果的公正性，出具 完整的检测报告。第三，真实性。建筑工程主体结构检测数据结果必须真实，不得造假。第四，准确性。检测人员必须按照标准要求执行建筑工程主体结构检测工作，确保检测结果的 准确性。 2目前建筑工程主体结构质量检测中的主要问题 2.1有关的法律法规、制度及技术标准不够健全 工程检测方面的法律法规、制度及技术标准等是建筑工程主体结构质量检测的依据，但 是我国这方面的内容连续性不足，且变动范围较大，不利于质量检测工作展开。特别是当前 工程检测设备、技术不断更新，而相应的法律发挥、技术标准等却更新不及时 2.2现场检测创新不足 我国的建筑工程主体结构质量检测工作相对于许多国家而言起步较晚，现代化的城市建 设也存在着一定的技术和理念方面的缺失，尤其是在当下的建筑工程主体结构质量检测工作 中对于质量和技术设备水平都有着更高的要求，只有这样才能够保证试验检测分析的准确性。然而相应的技术和设备的更新工作却存在着资金方面的诸多问题，导致在设备的更新使用上 存在着困难，进而使得整体工作的创新能力不足。监测技术人员需要根据检验检测的实际要 求进行误差的缩小工作，但是目前的技术和设备方面的限制使得其发展缓慢。 2.3不能准确的把握建筑工程的质量监督的重点 监督管理人员在查验工程质量过程时，事无巨细的查验，使得工程监督和监测的重点不 够明显，单一的管理方式，贫乏的技术手段，更有甚者暗箱操作，监督查验前，提前通风报信，查检成为应付一时的浮假工作。加之实地检验时，采取低级的技术手段，远远不能达到 目前社会生产力水平下建筑工程的监督和查验标准，上述种种情况，共同造成建筑工程主体 的结构质量未能达到标准的结果。 3建筑工程主体结构质量检测的有效措施 南水北调中线一期工程总干渠 沙河南～黄河南（委托建管项目）宝丰郏县段第三标段 （合同编号：HNJ-2010/BJ/SG-003） 质量检测方案 批准： 审核： 编制： 中国水利水电第九工程局有限公司南水北调中线工程总干 渠宝郏段第三标项目部 2011年7月6日 目录 1 工程概况 (1) 2 方案编写主要依据 (1) 3 施工质量检测范围及主要内容 (2) 3.1检测范围 (2) 3.2主要检测内容 (2) 3.3检测项目及频率 (2) 4 检测工期 (2) 5 机构设置及设备配备 (2) 5.1机构设置 (2) 5.2机构职责 (3) 5.3现场设备 (3) 6 建立见证取样送检制度 (4) 7 质量控制目标 (4) 附表1：南水北调中线一期工程总干渠沙河南～黄河南段（委托建管项目）宝丰郏县段第三施工标段施工检测分组数量清单 (5) 附件2：南水北调中线一期工程总干渠沙河南～黄河南段（委托建管项目）宝丰郏县段第三施工标段现场试验室组织结构图 (17) 附件3：南水北调中线一期工程总干渠沙河南～黄河南段（委托建管项目）宝丰郏县段第三施工标段施工检测工作流程 (18) 附件4：南水北调中线干线工程第3标段试验设备清单 (18) 1 工程概况 南水北调中线一期总干渠沙河南～黄河南宝丰郏县段工程位于河南省平顶山市境内，本标段为宝丰郏县段第三施工标段，桩号：SH （3）29+500～SH（3）35+800，全长为 6.3km。标段内共有各类建筑物11座，其中左岸排水倒虹吸3座（史营西沟排水倒虹吸、赵庄南沟排水倒虹吸、朱洼北沟排水倒虹吸），渠渠交叉2座（昭北干一分干三支渠渡槽、昭北干一分干二支灌渠倒虹吸），公路桥4座（宝丰县城北公路桥、史营东公路桥、朱洼西公路桥、贺岭西公路桥），生产桥2座（西岭湾南生产桥、史营南生产桥）。 主要工程量包括：土石方开挖352.05万m3、土石方填筑122.14万m3、混凝土8.03万m3、砌石3.83 万m3、砂石垫层15.12万m3、钢筋制安2316.07t。 2 方案编写主要依据 2.1《水利水电基本建设工程单元工程质量等级评定标准第1部分：土建工程》（SDJ 249.1—88） 2.2《水工混凝土施工规范》（DL/T 5144—2001） 2.3《水利水电工程施工质量检验与评定规程》（SL 176—2007）2.4《水工混凝土试验规程》（SL 352—2006） 2.5《土工试验规程》（SL 237—1999） 2.6《公路工程质量检验评定标准》（第一册土建工程）JTG F80/1—2004 2.7 南水北调中线一期工程总干渠沙河南～黄河南段（委托建管项 鹤山市建设工程施工质量检测方案备案表本单位已按要求组织编制完成梁汉光、梁其光、梁灿光、梁立光商住楼工程施工质量检测方案，现报上，请予审核和备案。 附：商住楼工程施工质量检测方案 项目工程质量检测见证人员授权书□ 建设单位项目负责人：年月日（章） 监理单位意见 同意按方案实施检测，但工程实施中需严格按检测批实际情况检验检测。 附：项目工程质量检测见证人员授权书□ 项目总监理工程师：年月日(章） 施工单位 意见 同意按方案实施检测。 项目负责人：年月日（章） 质监机构备案意见 同意按方案实施检测。 监督组长：分管站长： 年月日（章） 注： 1、项目工程质量检测见证人员原则上由监理单位负责，但也可由建设单位负责，由谁负责则由谁出具授权书，并在该栏方框内打勾； 2、本表及方案一式五份，建设单位、监理单位、施工单位、检测单位、质监站各 1份。 鹤山市建设工程质量检测见证人员授权书鹤山市建设工程质量安全监督检测站 现授权下列 2 位同志为作我公司承监(建设)的梁汉光、梁其光、梁灿光、梁立光商住楼工程的质量检测见证人，负责该工程建设工程材料、试块、试件和构配件的见证取样送检和施工现场地基基础、结构实体检测的见证工作。 具体见证人如下： 姓名：技术职称：职务： 签名识别：电话： 姓名：技术职称：职务： 签名识别：电话 姓名：技术职称：职务： 签名识别：电话： （备注：见证员最少为2人） 鹤山市工程建设监理有限公司 年月日 本表及方案一式五份，建设单位、监理单位、施工单位、检测单位、质监站各1份 商住楼（项目） 施工质量检测方案 建设单位项目技术负责人（签名）： 施工单位项目技术负责人（签名）： 项目监理工程师（签名）： 组织编制单位（盖章）：鹤山市江逸建筑工程有限公司 编制日期：年月日 2018年建筑工程检测（见证取样）考试试 卷 姓名得分 一、单项选择题（每题只有一个正确答案），每题2分，共58分。 1. GB/T50081-2002《普通混凝土力学性能试验方法标准》规定:混凝土抗压强度的标准试件尺寸为（）。 A、边长为150mm×150mm×150mm的立方体试件 B、边长为100mm×100mm×100mm的立方体试件 C、边长为200mm×200mm×200mm的立方体试件 2. GB/T50081-2002《普通混凝土力学性能试验方法标准》规定:当混凝土强度等级大于等于C30且小于C60时，混凝土抗压强度测试时的加荷速度为（）。 A、0.3~0.5MPa/s B、0.5~0.8MPa/s C、0.8~1.0MPa/s 3. GB/T50081-2002《普通混凝土力学性能试验方法标准》规定:当混凝土强度等级大于等于C60时，混凝土抗压强度测试时的加荷速度为（）。 A、0.3~0.5MPa/s B、0.5~0.8MPa/s C、0.8~1.0MPa/s 4、混凝土的强度等级是根据混凝土（）划分的。 A、立方体抗压强度 B、立方体抗折强度 C、立方体抗压强度标准值 5、GB/T50081-2002《普通混凝土力学性能试验方法标准》规定:混凝土立方体抗压强度计算应精确至（）。 A、0.1MPa B、0.01MPa C、1MPa 6、GB/T50081-2002《普通混凝土力学性能试验方法标准》规定:混凝土强度等于小于C60时，用非标准试件测得的强度值均应乘以尺寸换算系数，其值对应100mm×100mm×100mm试件为（）。 A 、1.05 B、0.95 C、0.88 7、GB50204-2015《混凝土结构工程施工质量验收规范》附录C.0.3 对同一强度等级的同条件养护试件，其强度值应除以（）后按《混凝土强度检验评定标准》GB/T50107的有关规定进行评定，评定结果符合要求时，可判定结构实体混凝土强度合格。 A 、1.05 B、0.95 C、0.88 8、GB/T 1345-2005《水泥细度检验方法筛析法》规定，试验时，80μm筛析试验称取试样（）g。 A 、25g B、10g C、20g 9、GB/T 1345-2005《水泥细度检验方法筛析法》规定，负压筛析法试验时，筛析试验前应把负压筛放在筛座上，盖上筛盖，接通电源，调节负压至（）。 建设工程质量检查要点 一、质量行为 1、建设（开发）单位 开发单位资质；开工前建设单位办理工程质量监督、施工图设计文件审查、施工许可（开工报告）以及有重大变更施工图设计文件的重新报审手续，与勘察、设计、施工、监理单位签定的承包合同及相关责任主体的资质等级，组织图纸会审、设计交底情况。 2、勘察、设计单位 勘察、设计单位资质和人员资格，按照工程建设强制性标准和有关规定进行勘察、设计，责任人及注册师签字，参加地基验槽、单位工程质量验收；设计单位根据勘察文件进行设计，签发设计修改变更、技术洽商记录，基础、主体结构及有关重要部位工程质量验收，进行设计交底、参与建设工程质量事故分析、处理等。 3、施工单位 施工企业资质、项目经理部管理人员的资格与配备；分包单位资质与对分包单位的管理；施工组织设计或施工方案审批及执行；施工现场施工操作技术规程及有关技术标准的配备；质量检验制度及执行；对建筑材料、构配件、设备及预拌混凝土的进场检验，试块、试件及有关材料的现场取样、送检；按工程技术标准及经审查批准的施工图设计文件施工等。 4、监理单位 监理单位资质、项目监理机构的人员资格与配备；监理规划、监理细则、旁站监理方案的编制及执行，对施工质量实施的监理；对施工企业 的资质、项目经理部人员资格、质量保证体系和质量管理体系的审查，对施工组织设计和施工方案的审批；对材料、构配件、设备检验等。 二、勘察、设计文件质量 1、勘察方案或勘察纲要、原始记录、勘察报告。依据的技术标准，地基设计等级、岩土工程勘察等级的评价；勘探孔的类型设置、数量、深度、间距；钻探工艺；取土（岩）设备、取样数量、质量；室内及原位测试数量、质量、测试手段；各种原位测试数据、图表的可靠性和完整性；对场地地形、地貌、地层构造、岩土性质及其均匀性描述和分析；各项岩土性质指标，岩土的强度参数、变形参数、地基承载力、桩基设计参数建议值的取值依据、准确性和合理性；对地基基础方案、基坑工程、降水工程、桩基工程等提出的分析建议以及所需设计参数的合理性和准确性；地下水埋藏情况、类型、水位、变化规律以及土和水对建筑材料腐蚀性的分析评价；建筑抗震地段的划分、场地土类别、场地类型、液化性评价与计算；对特殊性岩土的勘察、取样和测试；对不良地质条件的调查和勘探。 2、设计文件满足强制性标准和《辽宁省建筑工程施工图设计文件结构专业审查要点》的要求。荷载取值，抗震设防烈度、设计地震分组，建筑结构的安全等级，建筑节能设计；地基基础方案，室内地坪标高与绝对标高的关系，地基基础设计等级，基础持力层的确定，桩基础桩型的确定，承载力特征值的确定，基础埋深，地基及基础的计算，沉降变形验算及软弱下卧层的验算，地基与边坡的稳定验算；结构型式的选择，建筑物高度、高宽比，结构伸缩缝、沉降缝、抗震缝的设置；结构的构造，混凝土的强度等级；结构构件的保护层厚度，构件裂缝宽度及挠度的验算，构件的配筋率，柱的轴压比，抗震墙的轴压比，边缘构件的设 浅析建筑工程主体结构质量检测方法 确保建筑工程主体结构的质量是保证建筑工程项目整体质量的重要内容之一，因为这不但关系到人民的生命财产安全，还对社会安定和国家建设产生重大的影响。通过分析建筑工程主体结构的质量监督现状，讨论了进行建筑工程质量检测的方法手段，还探讨了一下监督部门在抽查时的注意事项，从而确保建筑工程主体结构的质量达标。 标签：建筑工程；主体结构；质量检测；监督管理 引言 随着时代的进步和经济的发展，建筑行业越来越迅速地发展起来，所以人们也越来越关注建筑工程中主体结构的质量问题。而建筑工程质量监督站就是代表政府机关对建筑工程质量进行监督的职能部门，其职能就是根据我国相关的法律法规和建筑工程质量验评标准及地方业务部门的有关规定，运用检测技术手段，对建筑工程施工过程中的主体结构质量进行监督，用以确保建筑工程的质量达到国家验收标准。就此，我们进行了对建筑工程主体结构的质量检测方法进行了如下的讨论。 1 建筑工程主体结构质量的监督现状 就目前而言，我国在建筑工程主体结构的质量检测上还存在着不足之处。由于建筑工程质量的监督管理职能的交叉、相关的法律法规及有关管理制度的方式等诸多因素的影响，我们在工程主体结构的质量监督管理方面在还一些问题尚待解决。 1.1 监督管理制度不够完善 建筑工程主体结构的质量监督管理制度不完善主要表现在建筑工程质量监督站的不作为和滥作为，监督管理职能功效不高，并且各个环节进行分割监督，不按照法定程序执行，不根据科学规律及技术标准规范施工，从而就会导致建筑工程施工盲目、抢工期、赶进度，这就导致了建筑工程质量出现问题，没有达到国家标准。还有建筑工程质量监督站的各部门工作都是各自为政、封闭管理，并且管理不严格，造成了工程质量隐患。 1.2 忽视工程质量的监督重点 建筑工程质量监督站的监督人员在质量检测过程中，往往会走进无论巨细都检测的误区。这样就会导致监督重点不够突出的质量监督现状。监督管理人员的监督管理办法单一、技术手段低下，甚至担当了施工单位技术员的角色，运用划分区域或者定点定人的监督办法。还有的质量监督站主要是进行定点式监督管理，直接把抽查重点提前告诉施工单位，让他们对监督管理部门做好前提准备。 工程质量检测方案 一、工程概况： ***工程项目，位于**经济技术开发区**路**9号，总用地面积****平方米，规划净用地面积***平方米。1栋住宅塔楼建筑面积**平方米（地上**层），2栋住宅塔楼建筑面积***平方米（地上**层），3栋住宅塔楼建筑面积***平方米（地上**层），4栋商业裙楼建筑面积***平方米（地上3层）。地下室建筑面积***平方米,地下室三层，地下室负三层底板板底标高为，现场地面，开挖12.2米深。(地下室贯通整个小区连成一个大规模地下停车库)。 由**市**房地产有限公司负责建设，施工单位为***建设集团有限公司，监理单位为***建设监理有限公司，设计单位为***建筑设计研究院，勘察单位为**地质工程勘察院，质量监督单位为**开发区建设工程质量和安全监督管理站。目标工期：201*年**月**日开工至项目结束。 二、检测工作流程 检测样品在现场监理或业主见证下，现场取样并在监理的见证下送样，检测单位验收并接收样品，样品经标识后送检测人员进行检测，及时出具检测报告。 三、检测样品验收及验收的一般程序 检测样品除核查委托单与实物一致外，重点检查每批送检数量及代表数量。 四、原材料及试件检测项目 （一）、钢筋原材性能试验 1、取样批量规定：按同一牌号、同规格、同炉罐、同交货状态的每60吨钢筋为一验收批，不足60吨按60吨计。 2、取样方法：每批任选5根55厘米长钢筋，在每根钢筋带有标记部分切取拉伸、冷弯试样。 3、送检要求：送检时携带该批钢筋的出厂批量、炉号、生产厂家的出厂合格证（或质保书）、销售部门提供的购销证明等相关资料。 （二）钢筋机械连接接头试验 1、取样批量规定：同一施工条件下采用同一批材料的同等级、同型式、同规格接头以500个为一验收批，不足500个也作为一个验收批。 2、取样方法：每批随机切取3个试件进行单向拉伸试验。对于A级接头，另取2条钢筋作母材抗拉试验，长度为550mm（每根钢筋须带有标记部分）。 3、送检要求：送检时携带该批钢筋的出厂批量、炉号、生产厂家的出厂合格证（或质保书）等相关资料。 勘察单位项目负责人：（签名） 勘察单位法人章或验收专用章：（盖章） 间： 设计单位项目负责人：（签名） 设计单位法人章或验收专用章：（盖章）间: 西湖明珠阳光宅16#楼地基与基础工程验收会议纪要会议时间：2011年6月2日上午 会议地点：西湖明珠阳光宅15#楼项目部办公室 会议议题：基础验收 参加单位及人员：见基础验收签到表 会议主持人：汪高 会议议程及内容：成立以建设单位项目负责人潘江山为组长，各参建单位项目负责人和有关专 家参加的验收组，对地基与基础工程按照程序进行验收。 施工单位：经我单位对该工程地基与基础工程现场实体质量进行检查，已完成设计审查图纸和 合同约定的工作量，工程施工过程中出现的问题已处理完毕，工程施工文件齐全，工程检验、检测结果合格，观感质量好，我单位对地基与基础工程质量自评为合格。 监理单位：在施工单位自评的基础上经我单位对该工程地基与基础现场实体质量进行检查，已完成设计审查图纸和合同约定的工作量。贯彻执行新标准，落实验收制度，材料检验，注重薄弱环节检查。对止水拉杆进行防锈处理，后浇带模板不得拆除。高层建筑安全尤为重要，塔吊要定期检查钢丝绳、滑轮、吊钩。对地基与基础工程质量评估合格，同意基础验收。 勘察单位：勘察文件符合工程建设强制性标准和合同约定的质量要求，实际地质情况与勘察报 告一致，验收合格。 设计单位：该工程实体与设计相符，工程实体质量满足结构安全和使用功能设计文件要求。后浇带施工严格按图施工，沉降观测要及时跟踪，如有差距，及时反馈设计院。该基础工程验收合格。 质监站：对整个观感来说没有严重缺陷，砼梁柱有个别蜂窝、麻面，对钢材检验结果进行换算要及时，钢筋保护层、楼板厚度、抽测符合设计要求，施工日志要详细反映每天的日常工作。同意验收合格。 建设单位：以上各位专家所提内容认真落实，希望项目部施工精益求精，做到精工细作，满足 业主要求。根据各参见方的综合意见，同意验收合格。 参建各方对会议纪要内容进行确认签字和技术部门盖章。 建设单位（盖章）代表人签字 勘察单位（盖章）代表人签字 设计单位（盖章）代表人签字 监理单位（盖章）代表人签字 施工单位（盖章）代表人签字 一、方案编制依据 1.1方案编制参考规范 1、《建筑基桩检测技术规范》(JGJ106-2014 ) 2、《建筑地基基础工程施工质量验收规范》(GB50202-2002 ) 3、《建筑地基基础检测规程》(DGJ32/TJ142-2012 ) 4、《建筑地基基础设计规范》(GB50007-2011 ) 5、《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程(J11813-2011 ) 1.2苏州设计研究院股份有限公司设计文件 二、工程概况及特点 2.1工程概况 2.1.1桩基工程概况 本工程桩基均为钻孔灌注桩，其中桩径①700的灌注桩，桩长为42.0? 46.0m,桩数为327根；桩径①600的灌注桩，桩长为28.0? 36.0m,桩数为2627根。 2.1.2主要检测项目 检测项目统计表 三、项目组织管理机构 3.1项目经理及主要管理人员简介 3.2项管理机构职责划分 我公司是苏州市最早通过江苏省技术监督局的计量认证，并取得江苏省建设工程质量检测资质的检测机构，近来连续多年被江苏省建设厅评为信用等级A类检测机构，并被江苏省建设厅列入政府投资的重大、重点工程项目的推荐检测机构名录，在2012年我机构又取得了国家实验室认可证书。 我机构总部位于高新区前桥路78号，检测面积3600m 2,会议室面积100 m 2,下设见证取样材料检测科、地基基础检测科、主体结构检测科、环境检测科、钢结构检测科、市政工程检测科、高新区检测站（即 总部）、园区检测分站。 管理人员职责划分: 项目经理：只要负责整个项目的协调与安排; 质量负责人：负责整个项目的质量及检测人员的相关培训工作； 安全负责人：负责整个项目的安全及员工的培训工作 检测人员：负责各项目的检测，确保数据的真实可靠 四、检测进度计划及劳动力安排 4.1施工段划分及检测顺序 首先进行灌注桩的成孔检测、依次进行静载抗压、抗拔试验、低应变检测，静载试验前先进行低应变检测。 4.2总工期及进度计划安排 与桩基工程进度协调一致，不影响到本项目其他专业工程的施工进度。具体进场检测时间以甲方书面通知进场时间为准。 低应变检测可以穿插在施工过程中，不占用检测工期 4.3工期保证措施 为保障该工程的检测速度能跟上施工进度及保证检测工作的质量，我公司特制定如下措 施: (1)在各检测参数的检测承诺期限内完成检测报告。检测承诺期限详见下表 建设工程检测见证取样员手册 广西建设工程质量安全监督总站 二O一一年三月 第一部分常用建材取样依据及方法 序号项目检验或验收依据检测内容组批原则或取样频率取样方法及数量送样时应提供的信息 1 水泥GB175-2007 《通用硅酸盐水泥》 GB/T12573-2008 《水泥取样方法》 GB50204-2002 《混凝土结构验收规 范》 1、凝结时间 2、安定性 3、强度 按同一生产厂家、同一等级、 同一品种、同一批号且连续 进场的水泥，袋装不超过 200t为一批，散装不超过 500t为一批，每批抽样不少 于一次。 当使用中对水泥质量有怀疑 或水泥出厂超过三个月（快 硬硅酸盐水泥超过一个月） 时，应进行复验，并按复验 结果使用。 应从同一批的20袋或20 个不同部位的水泥中尽 量取等量，总量至少为 12kg。 1、生产单位； 2、品种和强度等级； 3、牌号； 4、生产日期； 5、批号； 6、使用部位。 2 砂 GB/T14684-2001 《建筑用砂》 JGJ52-2006 《普通混凝土用砂、石 质量及检验方法标准》 1、颗粒级配 2、细度模数 3、含泥量 4、泥块含量 5、表观密度 6、堆积密度 7、空隙率 同分类、规格、适用等级的 每600t或400m3为一批，每 批抽样不少于一次。 在料堆上取样时，取样部 位应均匀分布。取样前先 将取样部位表面铲除，然 后由各部位抽取大致相 等的砂8份组成一组样 品，总量至少为30kg。 1、产地； 2、规格； 3、砂的类别或拟用的 砼等级； 4、所代表的批量； 5、使用部位。 3 石 GB/T14685-2001 《建筑用卵石、碎石》 JGJ52-2006 《普通混凝土用砂、石 质量及检验方法标准》 1、颗粒级配 2、含泥量 3、泥块含量 4、表观密度 5、堆积密度 6、空隙率 7、针片状含量 8、压碎指标值 同分类、规格、适用等级的 每600t或400m3为一批，每 一批抽样不少于一次。 在料堆上取样时，取样部 应均匀分布。取样前先将 取样部位表面铲除，然后 由各部位抽取大致相等 的石16份组成一组样 品，总量至少为80kg。 1、产地； 2、规格； 3、砂的类别或拟用的 砼等级； 4、构件的截面最小尺 寸、钢筋最小间距； 5、所代表的批量； 6、使用部位。 1、检测标准 2、检测组织机构设置 成立检测领导小组。领导小组成员由组长和组员组成。领导小组人员组成如下 组长： 组员： 3、检测仪器设备 4、现场取样制度 建立现场取样制度，授权取样检测人员，委派检测人员配合施工单位取样员及监理单位见证员对施工现场使用的建筑原材料、设备、构配件一句相关规范标准进行取样，填写委托单，由施工单位取样人，检测单位取样人及监理单位见证人共同签字，此过程需全程录像并妥善保存影响资料，实施检测的人员禁制与取样人员为同一人。检测单位对试件取样的的规范性、真实性、有效性和检验批抽样的代表性负责，对出具的检测报告的真实性、准确性负责。 5、主要检测项目及内容 原材料检测 （1）水泥检测 水泥取样标准应符合GB175-2007《通用硅酸盐水泥》中规定要求取样。 取样频次： 连续进料的同种水泥，散装不超过500t，袋装不超过200t为一批，不足此量亦按一批计。 取样方法：随机取样，可连续取，亦可从20个以上不同部位取等量样品组成混合样。取样数量：数量不少于12kg。 水泥检验项目：细度、凝结时间、安定性和强度，比表面（有需要时） （2）建筑用砂 执行标准：《普通缓凝土用砂、石质量及检验方法》JGJ52。 取样频次：同产地、同规格，每400m3或600t为一批，不足此数也按一批计。 取样方法：分别在砂堆上铲除表层后在8个不同部位取大致等量试样，混匀，再按四分法缩分提取。 取样数量：数量不少于15kg。 砂料的检验项目包括：细度模数、含泥量、泥块含量、表观密度、堆积密度、云母含量、颗粒级配。 （3）建筑用石 执行标准：《普通缓凝土用砂、石质量及检验方法》JGJ52。 取样频次：同产地、同规格，每400ml或600t为一批，不足此数也按一批计。 取样方法：分别在石堆上铲除表层后在16个不同部位取大致等量试样，混匀，再按四分法缩分提取。 取样数量：常规检验取样数量不少于40kg，对于有压碎指标的颗粒检测应增加15kg。石子的检验项目包括：颗粒级配、压碎指标、表观密度、堆积密度、针片状颗粒含量、含泥量、泥块含量。 （4）钢筋检测 钢筋取样标准应符合《钢筋混凝土用钢》GB1499.1、GB1499.2、《冷轧带肋钢筋》GB13788中规定要求取样。 取样频次：热带肋、光圆钢筋：同一牌号、同炉罐号、同规格，每60t为一批，不足此数也按一批计：盘条、冷轧带肋钢筋：同一牌号、同一炉罐号、同一规格、外形，同一生产工艺和同一交货状态，每60t为一批，不足此数也按一批计。 取样方法： 去掉端头50cm后截取试样。 取样数量：力学试验：4支、 更多资料请访问.(.....) ...../ 江苏省临海高等级公路南通段 工 程 质 量 检 测 实 施 细 则 临海高等级公路南通市质量检测与控制中心 二0一一年四月 江苏省临海高等级公路南通段 工程质量检测实施细则（讨论稿） 第一章总则 第一条、为了规范临海高等级公路南通段工程质量检测管理，使质量检测工作标准化、规范化、程序化，特制定本细则。 第二条、本细则依据交通运输部的《公路工程质量管理办法》、交通运输部基本建设质量监督总站的《公路工程质量督查办法》、《公路工程质量检验评定标准》及省厅质监局、省公路局、省临海办文件相关文件制定。 第三条、本细则是指根据江苏省交通运输厅临海高等级公路建设管理办公室、南通市临海公路建设管理办公室要求，依据工程建设技术标准、规范、规程，采取现场查看、查阅资料、对工程实体及原材料抽检等方式，对工程的质量管理行为、施工工艺、实体质量、工程安全、文明施工等方面进行检查的活动。 第四条、受省、市共同委托成立南通市质量检测与控制中心，南通市临海公路建设管理办公室对南通市质量检测与控制中心的工程检测活动实施监督管理，负责对质量检测与控制中心进行考核并采取奖罚措施。 第二章工作依据 第一条、与南通市临海公路建设管理办公室签订的合同文件、施工图设计。 第二条、江苏省交通运输厅临海高等级公路建设管理办公室有关工程质量控制方面的规定、省公路局同意使用的其他技术规范、《临海公路参建单位人员和现场驻地标准化建设指导意见》。 第三条、国家及交通运输部、省交通运输厅颁发的现行有效的有关施工、监理、检测的技术规范、规程和标准等。 第三章工作要求 第一条、南通市质量检测与控制中心应建立健全质量保证体系、完善试验检测、质量管理工作机制，实现质量管理规范化、检测工作程序化，相关管理制度及规定应报备南通市临海公路建设管理办公室、江苏省交通运输厅临海高等级公路建设管理办公室。 第二条、南通市质量检测与控制中心将设置“一主一辅”两个检测中心，安排常驻技术人员共24人，其中项目负责人1人，技术负责人1人，试验检测工程师4人，试验检测员12人，试验辅工8名。以上人员均持有交通部试验检测工程师证书，以上人员岗位证书均覆盖桥梁、公路、材料、交安设施等专业，试验检测人员人员保证每个月工作时间不少于22天。 第三条、项目负责人工作要求： 1、代表公司对工程项目全面负责，认真贯彻执行合同的各项规定。履行合同执行工程中的相关技术标准、现场检测、质量检验、结算与支付等方面工作。 2、搞好试验室管理和精神文明建设，关心职工生活，确保安全生产，保障职工人身、财产的安全。依法参与涉及职工利益的重大决策，维护职工利益。 3、做好项目的基础管理工作，保证各文件、资料、数据等信息准确及时地传递和反馈，及时进行工程结算、清算。 建设工程质量检测 建设工程质量检测定义： 建设工程质量检测是指依据国家有关建筑法律、法规、工程建设强制性标准和设计文件，对建设工程的材料、构配件、设备，以及工程实体质量、使用功能等进行测试确定其质量特性的活动。 建设工程质量检测的基本要求有哪些呢？ 根据《中国建设工程质量检测行业发展趋势与投资分析报告前瞻》分析，检测机构资质的要求包括以下3点： 一、专项建筑工程质量检测机构和见证取样检测机构应满足下列基本条件： （一）专项建筑工程质量检测机构的注册资本不少于100万元人民币，见证取样检测机构不少于80万元人民币； （二）所申请建筑工程质量检测机构对应的项目应通过计量认证；（三）建筑工程质量检测机构有质量检测、施工、监理或设计经历，并接受了相关检测技术培训的专业技术人员不少于10人；边远的县（区）的专业技术人员可不少于6人； （四）建筑工程质量检测机构有符合开展检测工作所需的仪器、设备和工作场所；其中，使用属于强制检定的计量器具，要经过计量检定合格后，方可使用； （五）建筑工程质量检测机构有健全的技术管理和质量保证体系。 二、专项建设工程质量检测机构除应满足基本条件外，还需满足下列 条件： （一）建设工程质量地基基础工程检测类 专业技术人员中从事工程桩检测工作3年以上并具有高级或者中级职称的不得少于4名，其中1人应当具备注册岩土工程师资格。 （二）建设工程质量主体结构工程检测类 专业技术人员中从事结构工程检测工作3年以上并具有高级或者中级职称的不得少于4名，其中1人应当具备二级注册结构工程师资格。（三）建设工程质量建筑幕墙工程检测类 专业技术人员中从事建筑幕墙检测工作3年以上并具有高级或者中级职称的不得少于4名。 （四）建设工程质量钢结构工程检测类 专业技术人员中从事钢结构机械连接检测、钢网架结构变形检测工作3年以上并具有高级或者中级职称的不得少于4名，其中1人应当具备二级注册结构工程师资格。 三、见证取样检测机构除应满足基本条件外，专业技术人员中从事检测工作3年以上并具有高级或者中级职称的不得少于3名；边远的县（区）可不少于2人。 精品文档 八、工作方案 1项目整体理解和分析 针对长白山保护开发区城镇开发建设有限公司 2018 年度工程质量检测机构入围项目，工作内容涉及到建筑工程质量检测行业的多个方面。需要的检测人员、检测设备和技术标准也非常庞杂，若我公司中标此项目，将由我公司法人出任项目负责人，负责该项目的全面工作。公司技术负责人指导该项目的技术工作，公司质量负责日对检测质量进行全面监督和质量保证。白山分公司配合总公司快速响应业主的检测任务。拟投入检测人员？？人、其中高级工程师？？？人，中级工程师？？？人，投入设备？？台。根据项目的实际情况，我公司将按照预先制定的工期保证措施、质量保证措施、自律保证措施、组织协调保证措施等各种工作保证措施，安全、有序的完成业主提出的检测任务。同时应对复杂工程特点，提出相应工作措施确保检测工作的顺利进行。 公司项目组织机构和岗位职责 2公司项目组织机构 质量负责人 陶东宏 综合办公室内 内 业业 审经 核理员 检 测 一 组 精品文档 项目组织机构框图 项目负责人：陶冶 技术负责人审核员 任红亮夏支埃 技术质量办公室 现 技鉴 场 术定 技 主主 术 管管 员 检 测 二 组 监督员 王玮 检测组办公室 现现现 场场场 纪资设 律料备 监审管 督核理 员员员 检 测 三 组 2欢迎下载 组织机构框图 3公司项目岗位职责 2.1项目经理主要职责: ①负责该项目的检测工作，落实各项检测工作的实施，及时汇报检测结果； ②贯彻执行国家法律、法规、方针、政策和强制性标准，执行公司的管理制度，按公司质量要求组织检测项目管理，维护公司的合法权益； ③主持制订项目工作计划，组织配置所需资源； ④负责检验检测业务的组织协调工作； ⑤负责主持项目全面工作，主持定制项目工作计划； ⑥对进入现场检测要素进行优化配置和动态管理； ⑦建立质量管理体系和安全管理体系并组织实施； ⑧在授权范围内负责该项目各项协调，组织好关键性会议，解决项目中出现的问题； ⑨负责现场试验文明管理，发现和处理突发事件。 2.2技术负责人主要职责： ①认真执行国家有关技术政策、规范、规程、标准，负责项目部的技术管理及各项技术措施的落实工作，确保工程项目质量目标的实现； ②认真熟悉施工图纸，参加检测方案定制，对检测过程的实施和关键过程制定作业指导书，并负责连续监控、督导、落实； ③认真负责组织相关人员做好各项原始资料填写、整理、签字工作，并对其工作进行督导检查； ④组织质量工作会议和不合格品的调查分析处置，同时解决检测过程中的其房屋建筑工程和市政基础设施工程实行见证取样和送检的规定(211号)
建筑工程质量检测-试卷完整
质量检测方案
工程质量检测见证取样送样制度
建筑工程主体结构质量检测方法研究
【通用】质量检测方案.doc
建设工程施工质量检测方案
2018建筑工程检测(见证取样)考试试题(卷)
建设工程质量检查要点
浅析建筑工程主体结构质量检测方法
工程质量检测方案
建筑工程质量检查报告
建筑工程检测方案
广西建设工程检测见证取样员手册讲义
建设工程质量检测方案草稿
公路工程质量检测实施方案
建设工程质量检测
工程质量检测项目工作方案.doc
相关主题
文本预览
